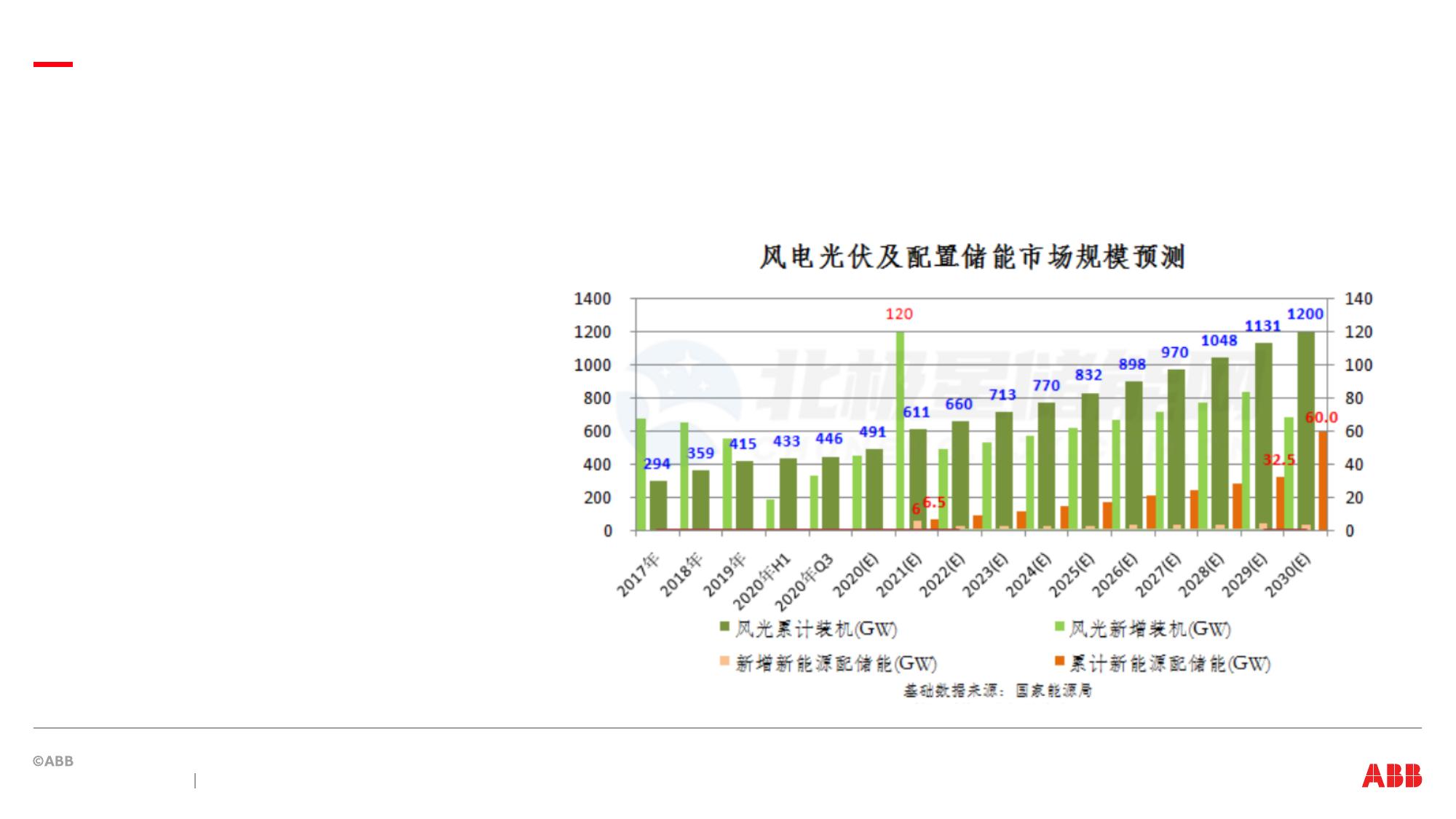

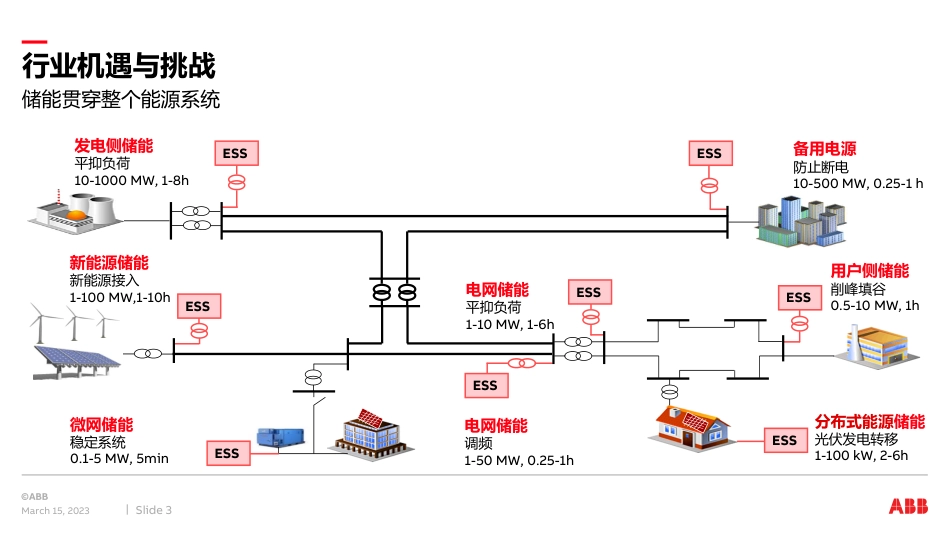

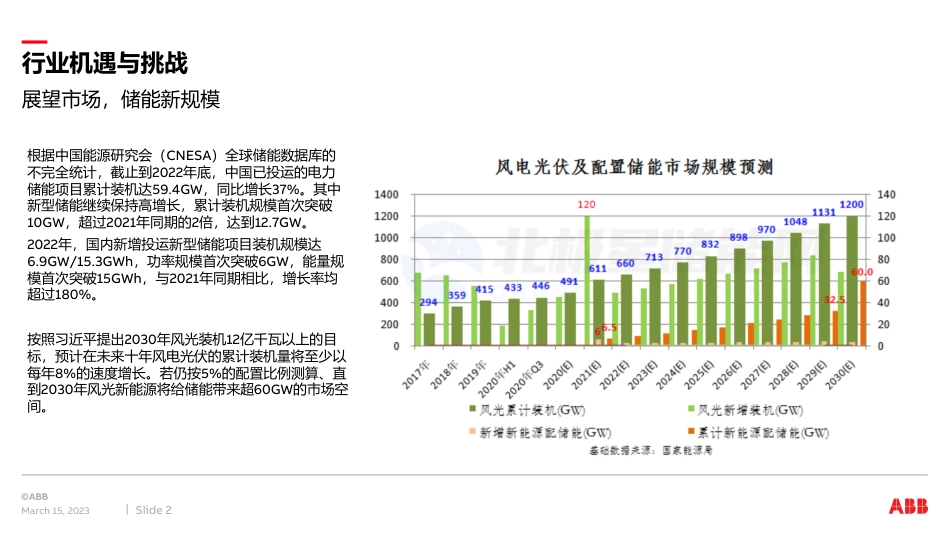

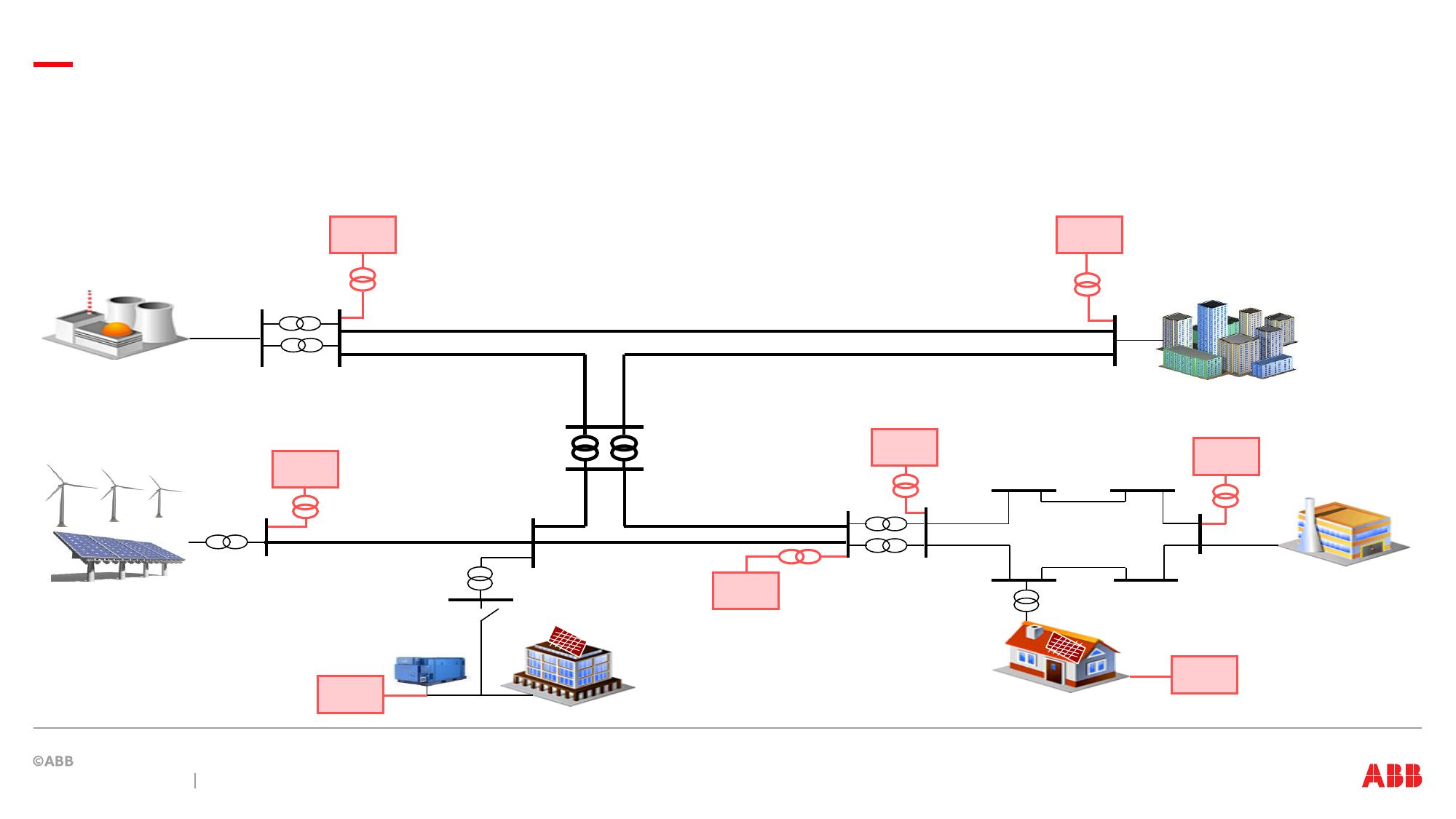

储能系统应用方案2023根据中国能源研究会（CNESA）全球储能数据库的不完全统计，截止到2022年底，中国已投运的电力储能项目累计装机达59.4GW，同比增长37%。其中新型储能继续保持高增长，累计装机规模首次突破10GW，超过2021年同期的2倍，达到12.7GW。2022年，国内新增投运新型储能项目装机规模达6.9GW/15.3GWh，功率规模首次突破6GW，能量规模首次突破15GWh，与2021年同期相比，增长率均超过180%。按照习近平提出2030年风光装机12亿千瓦以上的目标，预计在未来十年风电光伏的累计装机量将至少以每年8%的速度增长。若仍按5%的配置比例测算、直到2030年风光新能源将给储能带来超60GW的市场空间。展望市场，储能新规模March15,2023Slide2行业机遇与挑战储能贯穿整个能源系统行业机遇与挑战March15,2023Slide3新能源储能新能源接入1-100MW,1-10h用户侧储能削峰填谷0.5-10MW,1h发电侧储能平抑负荷10-1000MW,1-8hESS电网储能平抑负荷1-10MW,1-6h电网储能调频1-50MW,0.25-1h微网储能稳定系统0.1-5MW,5minESSESSESSESSESSESSESS分布式能源储能光伏发电转移1-100kW,2-6h备用电源防止断电10-500MW,0.25-1h储能系统March15,2023Slide4储能系统分类飞轮储能液流电池储能抽水蓄能89.26%压缩空气0.03%飞轮储能0.01%电化学储能9.20%熔融盐储热1.50%其他10.70%抽水蓄能压缩空气飞轮储能电化学储能熔融盐储热电化学储能系统March15,2023Slide5储能变流器（PCS)+电池管理（BMS)+系统集成UniGearZS1升压站BMS电池管理系统（DC）BPU电池保护装置PCS直流侧PCS交流侧直流隔离开关OTDCTs3LT4D/PV-E直流隔离开关T7D/PVT7D/PV-EEmax2MS-DC-E交流接触器+断路器AF1250~1650CTEmaxRNE9或E3H/E二次电源及控制UPSE90+S200AF/AXCE3T+CL2CPCR-MX电化学储能系统March15,2023Slide6储能变流器（PCS）集中式/塔机模块式/模块机电化学储能系统March15,2023Slide7：塔机储能变流器（PCS）123Emax2RNEmax2E9E3H/ET7D/PV-ET7D/PVAF1250~1650CTEmax2MS/DC-E电化学储能系统March15,2023Slide81.电池簇——电池高压箱电池管理（BMS）精巧化平台化电化学储能系统March15,2023Slide91.电池簇——电池高压箱电池管理（BMS）KEYPRODUCTS1000V1500VIECOTDC315F11Ts3L250TMD250OTDC315FV11ULOTDC250UF11OTDC250UFV11电化学储能系统March15,2023Slide102.电池集装箱——直流汇流柜(BCP)：电池管理（BMS）KEYPRODUCTS1000V1500VIECOTDC1000F22EmaxDC1000VOTDC1000FV22ULOTDC1000UF22OTDC1000UFV22电化学储能系统March15,2023Slide11储能系统集成主要应用产品：系统集成电池箱消防配电系统集装箱照明及空调系统二次系统监控:不间断电源:TmaxXT+S200TmaxXT+S200MS+AF/AXPowerValue11TS200+E90AF/AXCE3T+CL2EPR(CP,CR-MX)户用储能的运用电化学储能系统目标区域：北美，欧洲归一化设计，认证需求：同时具备UL和CE系统电压最高600Vdc，系统电流选择:因为输出电流根据是电池模块数量变化，目前最大设计为20AH，为归一化设计，断路器电流选择为63A。目标产品：S204M-C63UC针对需求远程分励和信号反馈，目前产品组合推荐为：户用储能客户需求描述序号名称型号单位数量163A微断S204M-C63UC台12附件S2C-A1台13附件S2C-H11R台1S204MUC电池测试单元电池箱系统方案飞轮储能系统March15,2023Slide13原理介绍1）储能时，外界电能通过电力转换器变换后驱动电机运行，电机带动飞轮转子加速旋转，直至达到设定的某一转速。在飞轮加速旋转的过程中，飞轮以动能的形式把能量储存起来，完成电能到机械动能转换的储存能量过程，能量储存在高速旋转的飞轮体中。2）释能时，电机作为发电机使用，高速旋转的飞轮拖动电机发电，经电力转换器输出适用于负载的电流和电压，完成机械动能到电能转换的释放能量过程。飞轮储能系统March15,2023Slide14飞轮储能配电系统1）储能系统：市电驱动电机回路，方案特点：考虑启动功率，配电需求为380V常规电路，后续由于飞轮在真空罐，保持功率很低。⚫MS+AX⚫MCCB+AX+TA⚫CE3T+CL2+EPR(CP,CR-MX)2）释能系统：直流配电系统采用断路器+接触器方案KEYPRODUCTSDC600V/200kWMCCBT5N400TMA400/2000-4000FF3PContactorAF400-30-11100-250VAC/DC液流电池储能March15,2023Slide15原理介绍全钒氧化还原液流电池是一种蓄电池，利用钒离子在不同氧化态下的不同化学势能保存能量。具有充放电效率高、容量可以随着贮液罐的增加而提高、电解液可以循环使用等优点。主要用于电厂调频，光伏和风电配套储能。液流电池储能March15,2023Slide16配电需求和磷酸铁锂电池储能差异典型需求：电解液循环泵5~10KW，需变频调速配电方案需求：断路器+接触器推荐ABB产品：M200M-K+AFKEYPRODUCTSDC600V/500kWSWITCHOT400E22P4ContactorAF370-40-114主控箱主要包含元件：MCCB+MCB+AFCP+CR-MX特高压交流储能项目成功案例（一）March15,2023Slide17由于青海海南州地处高海拔区域，当地海拔为3200m;储能项目涉及到系统的交直流部分，通过和系统工程师交流：直流侧电源最高为876Vdc，多路输入，汇总电流需求1250A，交流侧电压为800Vac，电流为600A系统方案如下：客户需求DCAC电池电池T4V-DCE2B-DCT5V-HA成功案例（一）March15,2023Slide181、E2B_DC框架断路器，真正意义的直流断路器，全功能的直流保护，且满足高海拔降容；2、T5V-HA800V全新性能塑壳断路器，满足高海拔不降容的特点；3、系统的一体化方案解决方案；4、各级领导对行业重点关注和支持。及时满足现场供应的问题。配置清单：项目成功关键产品特点黄河特高压交流储能项目序号型号数量1E2B1250PR122/DCIn=1250A4pFVR12T4V250TMA250/1250-2500FF4P1000VDC63T5V-HA630PR221DS-LS/IIn6303pFF8001成功案例（二）March15,2023Slide19电池簇高压箱OTDC运用•通过和客户电气工程师确认电气参数，推荐我们的OTDC250UFV11P，•通过和客户结构工程师确认高压箱的设备尺寸，我们的隔离开关2P就能满足DC1500V的系统，使安装空间减少了2/5.•在安装过程中，工厂根据客户的使用场景进行实物测试,并得到可靠的测试结论。•我们的OTDC具备IEC和UL版本，且外形尺寸一致，客户可以针对不同市场区域进行归一化方案设计。•通过和客户多次沟通确认，我们的产品终于安装入客户的标准机型。进行测试验证。项目成功关键产品特点序号型号1OTDC250UFV11P高电压—DC1500V小体积—2P认证全—UL&IEC服务全—工厂针对客户需求快速响应，提供专业的建议和测试报告光伏系统应用方案光伏行业系统March15,2023Slide21按场景分类大型地面电站分布式光伏光伏行业系统March15,2023Slide22按照逆变器分类集中式逆变组串式逆变光伏行业解决方案March15,2023Slide23集中式系统方案主要配电部分：1）直流汇流箱2）集中式逆变器3）箱变低压侧4）中压部分（仅适用于欧变）光伏行业解决方案March15,2023Slide24组串式系统方案主要配电部分：1）交流汇流箱2）箱变低压侧3）环网柜（仅适用于欧变）光伏行业解决方案March15,2023Slide25直流侧产品——直流汇流箱太阳能追踪系统汇流箱逆变系统计量和监控系统交流配电柜和并网设备公共电网常用产品：1.金属配电箱(IP65)：2.直流塑壳断路器/直流隔离开关：TS3L/OTDC3.电涌保护器：OVRPV4.保险座+保险：E9FPV+E90PVDC1500VDC1100V系统趋势光伏行业解决方案March15,2023Slide26直流侧产品——逆变器输入太阳能追踪系统汇流箱逆变系统计量和监控系统交流配电柜和并网设备公共电网DC1500VDC1100V系统趋势常用产品：直流侧进线开关1.小电流进线：Ts3L/T4DPV/T4DPV-E2.大电流进线：T7DPV/T7DPV-E/Emax2MS/DC-E光伏行业解决方案March15,2023Slide27交流侧产品——集中式输出太阳能追踪系统汇流箱逆变系统计量和监控系统交流配电柜和并网设备公共电网AC800VAC690V系统趋势常用产品：1.交流接触器：AF1250~1650CT2.交流ACB：Emax2RN/E9/E3H/E3.二次控制：AF09-AF12+S200+EPR4.按钮指示灯：CE3T+CL2光伏行业解决方案March15,2023Slide28交流侧产品——组串式输出太阳能追踪系统汇流箱逆变系统低压配电柜公共电网AC800VAC690V系统趋势升压变和并网设备常用产品：1.金属配电箱(IP65)：2.塑壳断路器:XT/T4V-HA/T5V-HA3.隔离开关：OTXXX光伏行业解决方案March15,2023Slide29交流侧产品——组串式输出太阳能追踪系统汇流箱逆变系统低压配电柜公共电网AC800VAC690V系统趋势升压变和并网设备常用产品：1.塑壳断路器:T4V-HA/T5V-HA2.框架断路器：Emax2RN/E9/E3H/E3.二次控制：AF09-AF12+S200+EPR4.按钮指示灯：CE3T+CL2XXXABB电气产品在光储行业的直流应用光储专用直流开关——Ts3LMarch15,202330•体积紧凑•工作电压高达1150V，额定绝缘电压高达1150V•高分断：25KA@1150V•额定电流：125A、160A、200A、250A•高性价比•本体和附件质量稳定可靠，在恶劣条件下的可靠工作。产品特点TS3L2501150VDCABB电气产品在光储行业的直流应用光储专用直流熔丝——E90/PV1500March15,202331用于组串式光伏系统，光伏板的保护。–提供完整的熔断器座和熔断器组件方案：–E91/32PV1500熔断器座，E9FPV1500熔芯–额定工作电压DC1500V–额定工作电流：4~32A–IECandUL认证E91/32PV1500V熔断器ABB电气产品在光储行业的直流应用光储专用微型断路器/隔离开关——S800March15,202332用于光伏系统的数据采集系统。–额定工作电压DC1500V–额定电流高达125A–高工作温度40/60°C不降容–标准系列附件通用–CE、CCC认证S800PV-SP/SD光伏专用微型断路器/隔离开关ABB电气产品在光储行业的直流应用光储专用电涌保护器——OVRPVMarch15,202333–光伏专用产品–标称电压DC1500V–最大放电电流Imax(8/20μs)：40KA–QuickSafe“快速熔断安全”专利技术，老化后迅速脱离电源，避免短路起火。–独特的安全储备保护–辅助遥信触点功能OVRPVT240-1500PTSQS电涌保护器ABB电气产品在光储行业的直流应用光储专用直流开关——塑壳式隔离开关March15,202334ABB电气产品在光储行业的直流应用光储专用直流开关——DC1500VMarch15,202335针对1500VDC系统，T4/T7推出了新产品：T4D/PV-E和T7D/PV-EABB电气产品在光储行业的直流应用光储专用直流隔离开关——Emax2MS/DC-EMarch15,202336产品性能：•符合UL489B和UL489F，满足光伏和储能系统应用•一种框架，可提供固定式与抽出式；•额定电压高达1500VDC；•可双向馈电•电流等级:–E4.2IEC最大到4000A–E4.2UL最大到3200A•短路耐受等级：65,85,100kAIcw(1s)•出厂前完成跳线•和常规Emax2通用附件E4.2MS/DC-ENEWABB电气产品在光储行业的直流应用光储专用直流开关——DC1500VMarch15,202337体积减少1/3看的见的安全无关人力的操作UL,IEC,CCCDC1500V250-1000AABB电气产品在光储行业的交流应用光储专用接触器——AF_CTMarch15,202338–额定工作电压AC1140V–额定工作电流1250~1350~1650~2050~2650–可以频繁通断–宽电压电子式线圈–开关式动作特性–CE、CCC认证专用接触器AF_CTABB电气产品在光储行业的交流应用光储专用断路器——800VMCCBMarch15,202339–额定工作电压AC800V–4000米海拔无需降容–包括T4V-HA250、T5V-HA400/630–额定电流100-630A–极限分断能力Icu:25KA,32KA–机械寿命高达20000次.–标准系列附件通用–CE、CCC认证–有单独的UL系列Tmax专用塑壳断路器ABB电气产品在光储行业的交流应用光储专用隔离开关——OTMarch15,202340满足IEC/EN60947-3及其AnnexD，用于光伏系统特点–额定工作电压AC1000V–额定电流AC21A:160-800A–手动操作，电动可选–触头位置明显,隔离更安全–CE、CCC认证OT隔离开关ABB电气产品在光储行业的交流应用光储专用断路器——Emax2RNMarch15,202341产品性能：•RN1、RN2、RN4三种框架型号，可提供固定式与抽出式；•额定电压高达690VAC，额定电流从800A至4000A；•Icu=42/50/65/85kA•Icw(1s)=42/50/65/85kA产品特点：•工作温度:-40℃至+70℃，可用于极低温恶劣环境；•2种可选电子脱扣器（DIP,LCD,），可实现速断、过流、接地等保护功能，完全满足清洁能源行业的特殊需求,•符合标准IEC60947，新能源专用Logo，易于识别；•通讯、测量、信号等多种功能拓展模块可选，轻松实现系统监控。Emax2RNEmax2RNABB电气产品在光储行业的交流应用光储专用断路器——Emax2/E9March15,202342产品性能：•E1.2、E2.2、E4.2、E6.2四种框架型号，可提供固定式与抽出式；•额定电压高达900VAC，额定电流从1250A至6300A；•Icu=50/65/90kA@900V产品特点：•电压高达900V•和常规Emax2通用附件•尺寸紧凑，和常规Emax2共壳架E9
