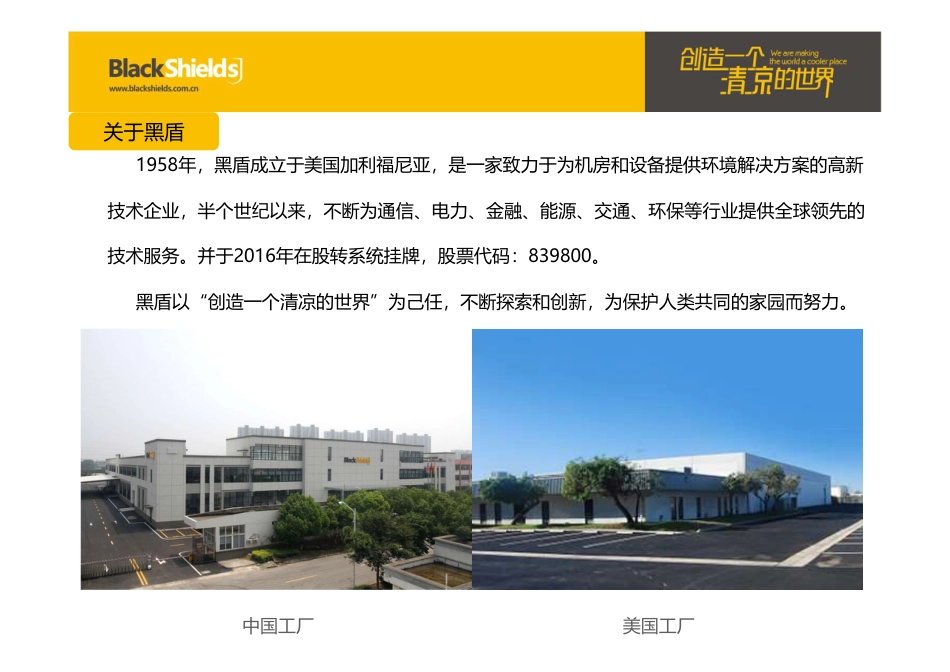

储能系统温控解决方案ClimateControlSolutionsforPowerStorageSystem提供全方位的保护无论何时，无论何地您值得信赖的守护专家公司概况1958年，黑盾成立于美国加利福尼亚，是一家致力于为机房和设备提供环境解决方案的高新技术企业，半个世纪以来，不断为通信、电力、金融、能源、交通、环保等行业提供全球领先的技术服务。并于2016年在股转系统挂牌，股票代码：839800。黑盾以“创造一个清凉的世界”为己任，不断探索和创新，为保护人类共同的家园而努力。中国工厂美国工厂关于黑盾电池储能系统储能变流系统PCS电储能系统产品介绍一体式顶出风空调+风管送风方案分体式冷热通道隔离方案顶置式空调+风管送风方案一体式下出风方案水冷温控方案板式换热方案一体机顶出风空调+风管送风应用：整机内置或外置，正前回风，顶部风管送风；空调室外冷凝侧进风口增加防雨罩，出风口增加百叶；室内送风通过顶部风道送入电池架背面。电储能系统温控方案一一体机产品特点：多种气流组织形式，满足不同应用场景，蒸发侧可实现顶部送风或背面送风，冷凝侧可实现背面或侧面散热；大风量设计，满足电池散热小温差要求；高能效比，采用变频压缩机，知名品牌风机(EBM或施乐百)，能效比大于2.6；标配中英文显示7寸彩色触摸显示屏；来电自启动，具有多种保护功能，可靠性高可开放通讯协议，根据电池芯温度控制空调运行状态，当电芯温度较低时，空调金进入待机模式，实现节能最大化；配RS485通讯接口，实现上位机的远程监控功能根据项目需求，可提供产品CE、UL等认证；安装方便，无需连接管路；24小时不间断运行，设计使用寿命10年以上电储能系统温控方案一电储能系统温控方案一出风百叶回风防雨罩空调风道电储能系统温控方案一电储能系统温控方案一分体机产品应用：室内机正前回风，背送风，冷热通隔离；电池架背面为冷通道，中间维护通道为热通道；12.5kW风量可达6000m3/h，无需独立配置风扇模块，综合成本更低。维护通道—热通道电储能系统温控方案二；分体机产品特点：采用前回风背送风，送风均匀；大风量设计，满足电池散热小温差要求；高能效比，采用涡旋压缩机、EC调速风机，能效可达3.6；室内机占地面积小，12.5kW产品占地面积仅0.288m2；来电自启动，具有多种保护功能，可靠性高可开放通讯协议，根据电池芯温度控制空调运行状态，当电芯温度较低时，空调金进入待机模式，实现节能最大化；配RS485通讯接口，实现上位机的远程监控功能根据项目需求，可提供产品CE、UL等认证；安装方便，空调自带冷媒，连接管采用铜纳子连接，无需现场焊接和充注冷媒；24小时不间断运行，设计使用寿命10年以上电储能系统温控方案二顶置空调产品特点：采用底部回风和底部送风；大风量设计，满足电池散热小温差要求；高能效比，采用EC调速风机，能效高于2.6；安装于集装箱顶部，不占用集装箱内空间；来电自启动，具有多种保护功能，可靠性高可开放通讯协议，根据电池芯温度控制空调运行状态，当电芯温度较低时，空调金进入待机模式，实现节能最大化；配RS485通讯接口，实现上位机的远程监控功能根据项目需求，可提供产品CE、UL等认证；安装方便，无需连接管路；24小时不间断运行，设计使用寿命10年以上电储能系统温控方案三电储能系统温控方案三电储能系统温控方案四AC1AC2AC3AC4AC1AC2AC3AC4一体机柜空调产品应用：空调采用下送风，上回风；产品备份冗余设计，使用可靠性高；冷热送回风循环风道短，温控更精准；制冷量：300W~5000W电储能系统温控方案四风冷冷水产品应用：制冷剂采用R410A，水侧为50%乙二醇水；采用变频压缩机、V型冷凝器；水冷机组出水温度为18℃；风冷冷水机空调制冷量4KW~40kW；适用动力电池梯次利用温控需求。电储能系统温控方案五储能变流系统PCS温控方案热交换产品应用：确保PCS仓内外密封，满足防盐雾腐蚀；避免了设备间歇性工作带来的冷凝水；利用设备出风温度高，内外温差大特点进行内外换热；同设备无缝接口，减少风阻；电池储能柜应用案例电池储能柜应用案例电池散热解决方案，前回风背送风电池储能柜应用案例左侧板组装右侧板组装两器焊接压缩机组装冷媒充注封口卤素检漏盖板组装高温老化功能测试空调产品自动生产线空调产品生产线空调产品仓贮出货产品可靠性验证空调焓差综合性能实验室产品安规&雷击实验室铜管震动&应力实验室噪音实验室IPX5防水实验室空调零部件型式实验箱高温长运实验室材料盐雾实验室RoHS检测实验室实验室鉴定证书实验室-01空调焓差综合性能实验室7.5KW焓差实验室：测试项目：空调制冷量、高温制冷量、风量、等测试；模拟工况验证：凝露、冷凝水排除、低温制冷运行、冻结、高温高湿；还可以模拟超低温工况（-40℃）试验。实验室-01180KW焓差实验室180KW焓差实验室：性能测试：空调制冷量、高温制冷量、风量、等测试；模拟工况验证：凝露、冷凝水排除、低温制冷运行、冻结、高温高湿；还可以模拟超低温工况试验。实验室-02安规&雷击实验室检测项目：有电压、泄漏电流、绝缘电阻和接地电阻；检测项目：冲击电流（雷击冲击电流）产品可靠性验证-03空调铜管震动&应力实验室实验室-03空调铜管震动&应力实验室回气管应力测试图（应变PK值58.43με）排气管应力测试图（应变PK值51.34με）实验室-04噪音实验室噪声实验室又称（消声室）是在一个闭合空空间内建立自由声场（声波在360°半球方位自由传播），在这个空间内，传播声波的介质均匀地向各个方向无限延伸，使声源辐射的声能“自由”地传播，即无障碍物的反射，也无环境噪声的干扰。实验室-05IPX5防水实验室IPX5防水实验室：喷水量12.5升/分钟，距离：3米，检验空调产品内外防水性能指标。实验室-06空调零部件型式实验箱高低温试验箱：适用对产品高温、低温的可靠性试验。可进行空调零部件及整机等相关产品的零部件及材料在高温、低温（交变）循环变化的情况下，检验其各项性能指标。实验室--07高温长运实验室高温试验室又叫老化房，是针对空调产品进行高温、恶劣环境测试的设备，是提高产品稳定性、可靠性的重要实验设备，通过此高温长期运行测试可检杳出不良品或不良件，是迅速找出问题、解决问题提供有效手段，充分提高产品品质。实验室-08材料盐雾实验室盐雾实验室:主要用于空调零部件耐腐性测试证ROHS检测•主要用于RoHS指令相关行业•检测75种元素，1pmm检出限，重复性0.1%，稳定性0.1%实验室-09ROHS检测实验室
