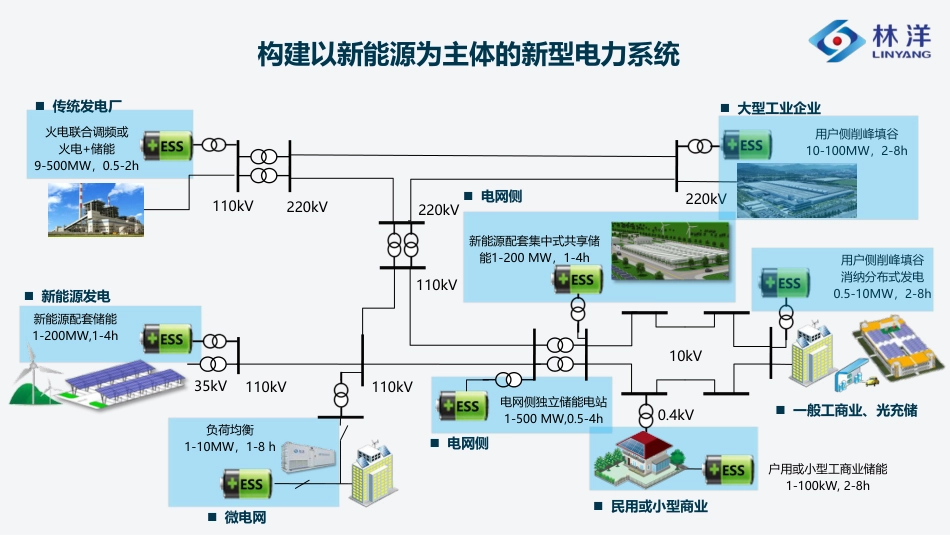

20222022.09面向新型电力系统的新型储能电站系统集成及运营支撑关键技术构建以新能源为主体的新型电力系统0.4kVn民用或小型商业户用或小型工商业储能1-100kW,2-8hn一般工商业、光充储用户侧削峰填谷消纳分布式发电0.5-10MW，2-8h电网侧独立储能电站1-500MW,0.5-4h新能源配套集中式共享储能1-200MW，1-4h新能源配套储能1-200MW,1-4h火电联合调频或火电+储能9-500MW，0.5-2h用户侧削峰填谷10-100MW，2-8h110kV220kV220kV110kV220kV35kV110kV110kV10kVn新能源发电n大型工业企业负荷均衡1-10MW，1-8hn微电网n传统发电厂n电网侧n电网侧储能电站系统设计的六大核心要点1：高安全系统级安全主动安全系统创新的消防体系3：高效率优化系统参数提高子系统高效率系统架构高效率5：智能化PCS能源路由器化EMS智能融合VPP平台化2：长寿命系统级长循环次数储能用长寿命电芯新能源匹配的日历寿命4：低衰减系统级低衰减PACK级低衰减创新的BMS系统集成多种收益模式低运维成本最优的系统集成6：高收益p高效的散热及温度均衡控制技术，降低电池的温升及温差；p针对不同的应用场景和站址，采用合适的技术方案；p运维过程中的温度均衡控制技术；直流系统的散热及均温控制电池状态全监测及内部机理分析Pack电池成组方案1P18S标称电压/容量57.6V/16.128kWh尺寸D898W460H240mm电池簇电池成组方案19×Pack1P342S标称电压/容量1094.4V/306.432kWh尺寸D805W1320H2500mm电池系统电池成组方案10×电池簇标称总电压/容量1094.4V/3.064MWh集装箱尺寸20尺加高柜温控方式风冷尺寸D2438W6058H3250mm20尺-3.064MWh储能集装主要参数采用280Ah电芯，342串10并l电池差异化运行控制管理l电芯一致性的早期发现储能单元间SOC一致性偏差越大，储能电站容量可利用率将越低。80%90%100%主动均衡的BMS技术模块级、簇级控制功能可大大提升系统可用容量。DC/DCDC/DCDC/DC储能电站的全景数字孪生技术•运用数字孪生技术对新型储能电站建立虚拟模型并进行大数据模拟分析，提高电站的监控和运维水平。•借助云平台及边缘计算等方法建立数据驱动的新型储能电站数字孪生模型，深度挖掘电站的价值体现。调峰调频等辅助服务智能决策系统n利用数据挖掘影响储能电站调频能力的关键因素，提出其辅助服务能力的在线评估方法。n基于计划曲线及指令跟随策略，研究最优收益策略，提出储能电站参与调频辅助服务的在线决策方法。调峰调频等辅助服务智能决策系统p随着规模化储能系统应用场景的多样化与复合化，同一电站可能需要同时满足调频、调峰、紧急控制、波动平抑等不同时间尺度、不同出力精度的功能需求，单一的通讯与控制架构往往难以支撑GW级储能系统的复合功能实现。储能模块#1储能模块#2储能模块#N控制网络监测网络储能电站全景监控系统远方通讯EMS系统GOOSEIEC104削峰填谷：min级AGC调节：s级紧急控制：ms级AC/DCBattery储能模块#N-1储能系统从电网充电功率峰值需求每天仅几个小时，储能系统放电储能系统从电网充电AC/DCBatteryAC/DCBatteryAC/DCBattery储能电站控制决策系统多应用场景的能源路由器•采用灵活的模块化架构•三电平电力电子电路，高效率，小体积•智能分布式控制，P/Q，V/F等灵活配置•多模块并联时高精度响应技术电池系统电池管理系统BMS储能变流器PCS•基于虚拟阻抗的VSG多机并联技术•低电压穿越功能，快速无功出力，有效支撑电网•PCS，BMS实现两级安全机制•与智慧云平台双向互动，控制策略持续优化多应用场景的能源路由器分布式发电运行监控历史数据存储事故追忆实时数据处理控制与调节数据采集微电网综合监控微电网实时监控负荷预测负荷预测系统负荷控制发电功率预测发电功率预测系统发电控制电能质量在线监测电压扰动电能质量指标监测电压瞬变谐波监测频率监测微电网能量管理并离网自动切换离网能量调度储能充放电控制交换功率紧急控制储能及微电网智能分析系统微电网能源优化调度与仿真经济运行调度针对不同应用场景，高度的集成“BMS+PCS+EMS”的3S系统，提供磷酸铁锂大容量储能系统解决方案，打造端到端的储能全生命周期业务链，提供储能系统商业运营支撑服务。高安全的储能消防系统林洋储能端到端的数字化产业链平台电芯制造Pack制造系统组装测试储能电站系统集成+运营服务平台层工艺层运营层基于储能电站数字孪生的iEMSPack生产与系统集成iMES亿维电芯数据++集中式共享储能系统+运营解决方案电网公司调度系统集中式共享储能电站集中式共享储能模式的优势林洋集中式共享储能“系统+运营”商业模式新能源投资商储能电站项目公司电网公司建设，运维及运营根据租赁合同等文件申报新能源接入提供辅助服务审核新能源项目匹配的储能容量减少新能源投资成本，提高收益租赁调峰能力（储能容量）运营储能电站，获得收益投资共享储能项目公司支付调峰调频等辅助服务费用提供辅助服务运营投资建设集中式共享储能电站接受电网调度调峰能力租赁储能投资商租赁储能容量，支付租赁费用公司于1995年成立，注册资金17.4亿元人民币，总部位于江苏省启东市2011年8月8日在上海证交所上市，股票代码601222；2020年集团销售收入约80亿元人民币林洋能源上市公司营收为57.99亿元人民币，税后净利润9.97亿元;公司市值约250亿元，总资产约200亿元，净资产约115亿元；林洋集团简介COMPANYPROFILE产品、服务及解决方案PRODUCTS,SERVICESANDSOLUTIONS新能源发电配套储能电网侧储能用户侧储能及微电网光伏电站EPC及系统解决方案投资、建设、运营光伏电站智慧光伏云平台及运维服务新能源智能智能电表及用电信息采集终端AMI系统解决方案智能配电产品及解决方案储能公司综合情况COMPANYGENERALINFORMATION产品远销30多个国家在国网和南网的智能电表集中招标中名列前茅，产品远销30多个国家；4500多名员工公司拥有4500多名员工，其中包括500多名研发人员；150,000,000台林洋生产制造并向全球市场交付了超过1.5亿台电能表产品；国家级重点高新技术企业中电联常务理事单位，参与多项国家标准制定；229件专利公司拥有国家级认定企业技术中心，拥有229件专利,其中包含65项发明专利；4GW公司开发建设的光伏发电装机规模超4GW，运维光伏电站规模超3GW；业务向智能，储能，新能源三大领域拓展，致力于成为全球智能电网，新能源，储能领域一流的产品和运营服务商智能，储能，新能源LINYANGESSBUSINESSSTRATEGY&ADVANTAGES林洋能源在储能领域的布局和优势4：有一支专业的运维团队，具有多年新能源和储能电站运维经验5：基于智能化打造的启东储能系统集成基地，提供高品质的储能能产品和系统6：林洋、亿纬对储能系统运行可靠性和充放电度电成本的长期承诺和保障为客户创造价值1：自2015年开始布局储能领域，积累了丰富的经验2：依托于林洋在电力，新能源发电，节能服务三大战略方向的协同能力3：智能化大功率储能变流器及智慧能源云平台技术优势
