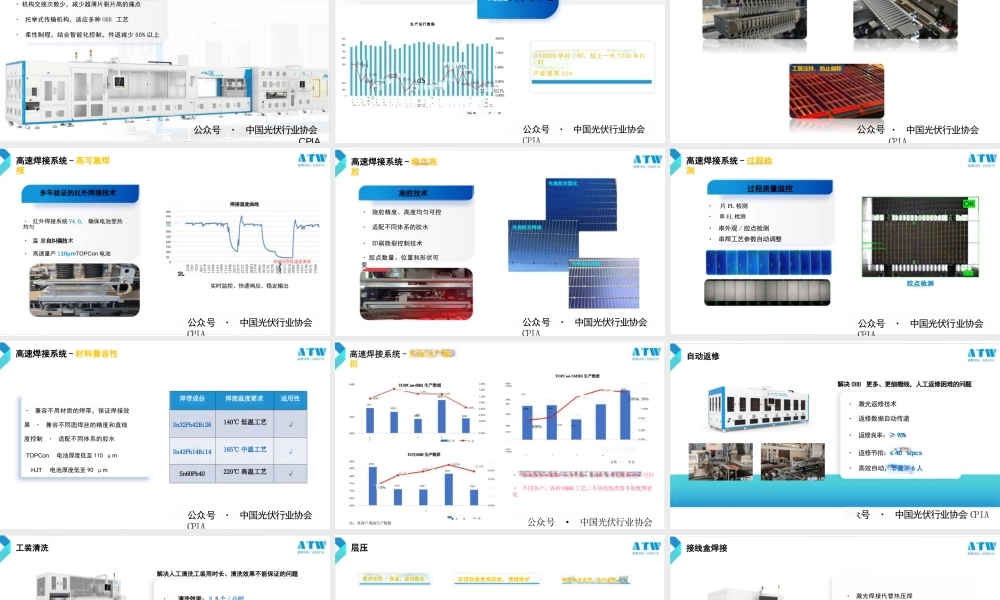

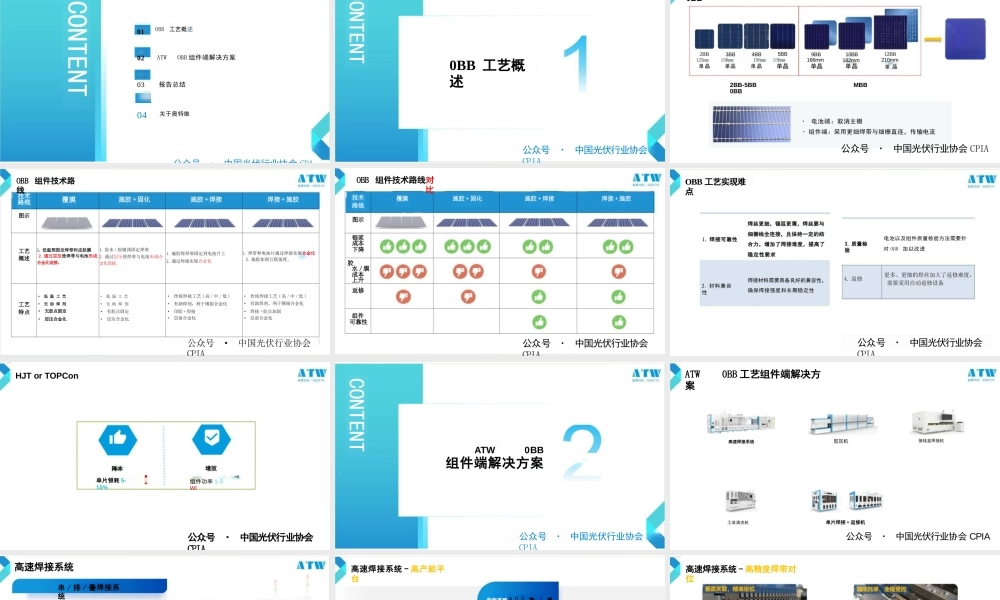

BuildSmartFactoryWithNewTechnologiesOBB工艺组件互联解决方案2024年9月01OBB工艺概述02ATWOBB组件端解决方案03报告总结04关于奥特维公众号·中国光伏行业协会CPACONTENT公众号·中国光伏行业协会CPIA0BB工艺概述CONTENT·电池端：取消主栅·组件端：采用更细焊带与细栅直连，传输电流公众号·中国光伏行业协会CPIA2BB3BB4BB5BB9BB10BB12BB125mm156mm156mm156mm166mm182mm210mm单晶单晶单晶单晶单晶单晶单晶2BB-5BBMBB0BB何为0BB技术路线覆膜施胶+固化施胶+焊接焊接+施胶图示工艺概述1.低温预固定焊带和皮肤膜2.通过层压使焊带与电池形成合金化连接。1.胶水+胶膜预固定焊带2.通过层压使焊带与电池形成合金化连接。1.施胶将焊带固定到电池片上2.通过焊接实现合金化1.焊带和电池片通过焊接实现合金化2.施胶加固互联强度。工艺特点·低温工艺·无助焊剂·无胶点固定·层压合金化·低温工艺·无助焊剂·有胶点固定·层压合金化·传统焊接工艺(高/中/低)·有助焊剂，利于锡银合金化·印胶+焊接·层前合金化·传统焊接工艺(高/中/低)·有助焊剂，利于锡银合金化·焊接+胶点加固·层前合金化公众号·中国光伏行业协会CPIAOBB组件技术路线技术路线覆膜施胶+固化施胶+焊接焊接+施胶图示银浆成本下降胶水/膜成本上升返修组件可靠性公众号·中国光伏行业协会CPIAOBB组件技术路线对比4.返修更多、更细的焊丝加大了返修难度，需要采用自动返修设备焊丝更细，锡层更薄，焊丝要与细栅线全连接，且保持一定的结合力，增加了焊接难度，提高了稳定性要求电池以及组件质量检验方法需要针对OBB加以改进公众号·中国光伏行业协会CPIA焊接材料需要具备良好的兼容性，确保焊接强度和长期稳定性OBB工艺实现难点2.材料兼容性1.焊接可靠性3.质量检验公众号·中国光伏行业协会CPIA增效组件功率1-3WI降本单片银耗5-10%HJTorTOPConATW0BB组件端解决方案公众号·中国光伏行业协会CPIACONTENT工装清洗机单片焊接+返修机公众号·中国光伏行业协会CPIAATW0BB工艺组件端解决方案高速焊接系统层压机接线盒焊接机·机构交接次数少，减少超薄片裂片高的痛点·托举式传输机构，适应多种OBB工艺·柔性制程，结合智能化控制，件返减少50%以上主橙光饮弹公众号·中国光伏行业协会CPIA高速焊接系统串/排/叠焊接系统900800700600a%400OB5057%3%O31%0NG串产/件平均突破800件/班≥10000半片/时，较上一代7200半片/时产能提高50%公众号·中国光伏行业协会CPIA高速焊接系统-高产能平台b91%1.00%50k21021%0.00%4月6日4月7日4月8日4月9日生产运行数据4月3日4月4日300200100dS2815%4月2日明15日4月23日4月24日200%0.50%1.50%4月16日4月19日4月28日4月12日4月13日日8L日924月1日4月2日4月5日4月17日4月14日4月30日e4月11日5004月25日4月20日4月22日4月27日4月10日4月21日公众号高速焊接系统-高精度焊带对位·中国光伏行业协会CPIA长时间停机温度表现氮实时监控、快速响应、稳定输出891Z9·红外焊接系统V4.0,确保电池受热均匀·温度自纠偏技术·高速量产110μmTOPCon电池多年验证的红外焊接技术公众号·中国光伏行业协会CPIA高速焊接系统-高可靠焊接101161156113006144511589617341187862023121676231212456626011274562890130346317913323634681500450400350300250200150100500404614190643351447964624147686焊接温度曲线4336578172268671·施胶精度、高度均匀可控·适配不同体系的胶水·印刷隐裂控制技术·胶点数量、位置和形状可变施胶技术公众号·中国光伏行业协会CPIA高速焊接系统-稳定施胶·片PL检测·串EL检测·串外观/胶点检测·串焊工艺参数自动调整89101112过程质量监控公众号·中国光伏行业协会CPIA高速焊接系统-过程检测胶点检测高速焊接系统-材料兼容性·兼容不用材质的焊带，保证焊接效果·兼容不同圆焊丝的精度和直线度控制·适配不同体系的胶水·TOPCon电池厚度低至110μm·HJT电池厚度低至90μm焊带成份焊接温度要求适用性Sn32Pb42Bi26140℃低温工艺√Sn43Pb14Bi14165℃中温工艺√Sn60Pb40220℃高温工艺√公众号·中国光伏行业协会CPIA60000.60%59565950050%0.50%0.45%585858620.40%58500.30%5800020%0.24%57750.20%5...
