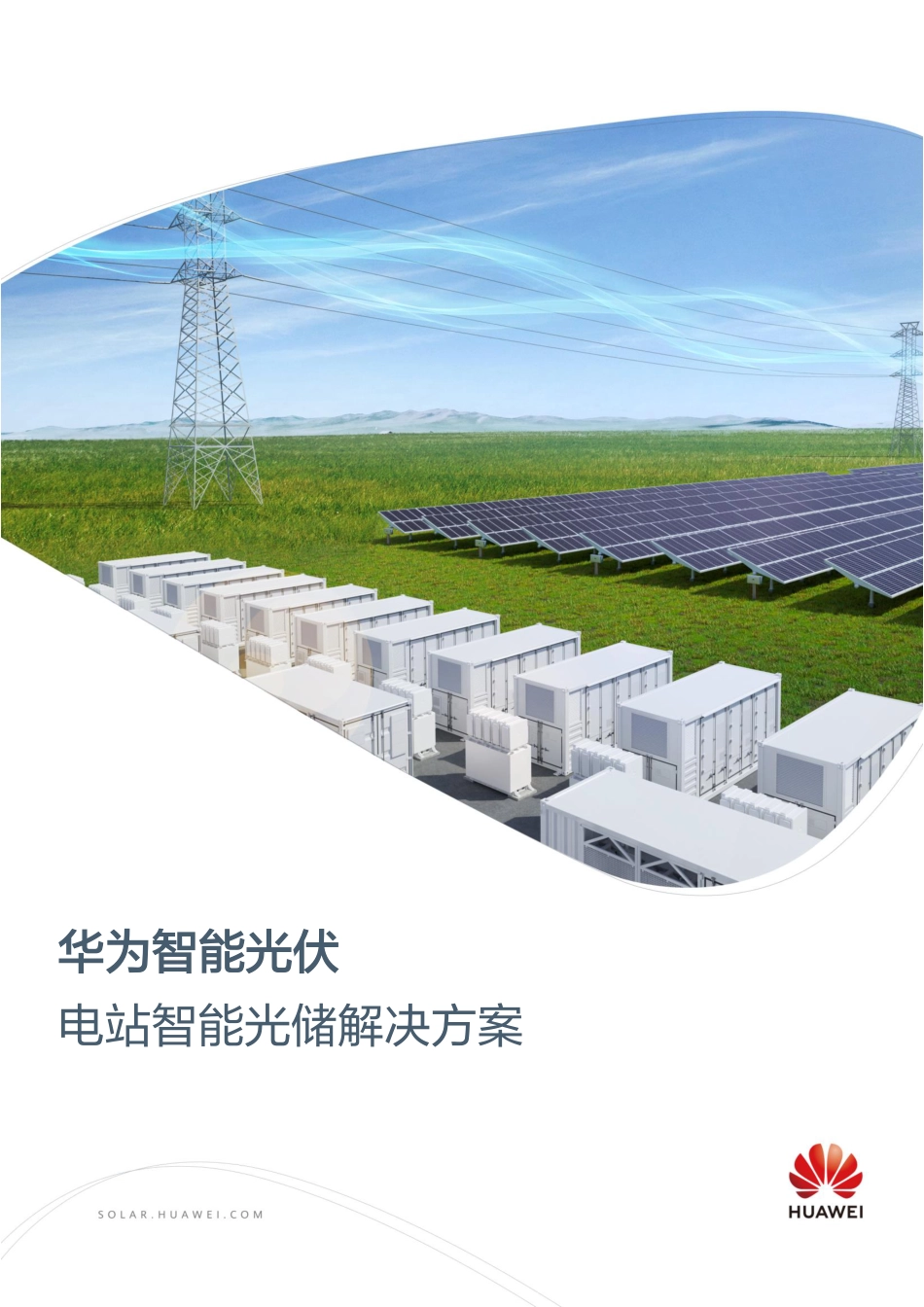

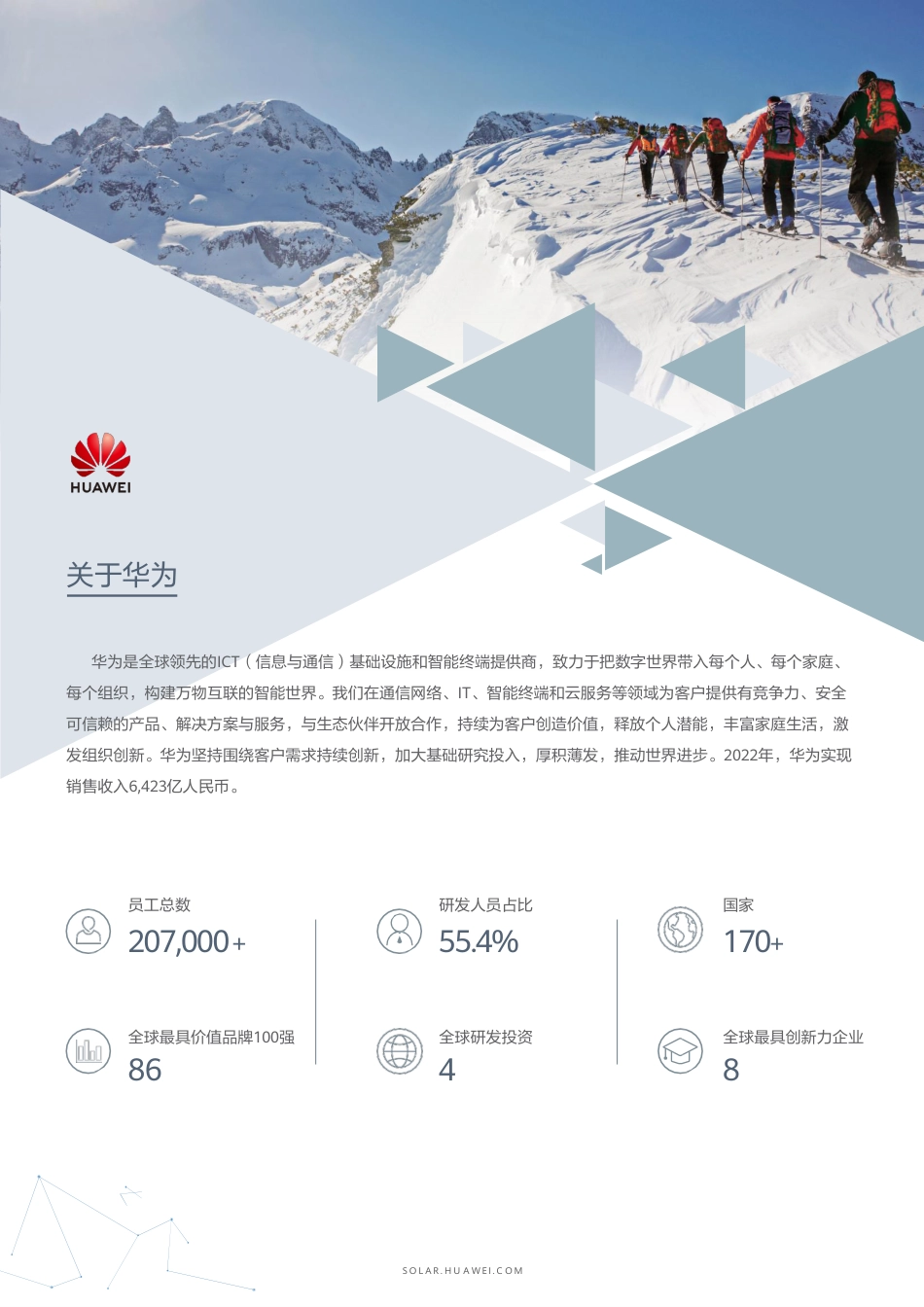

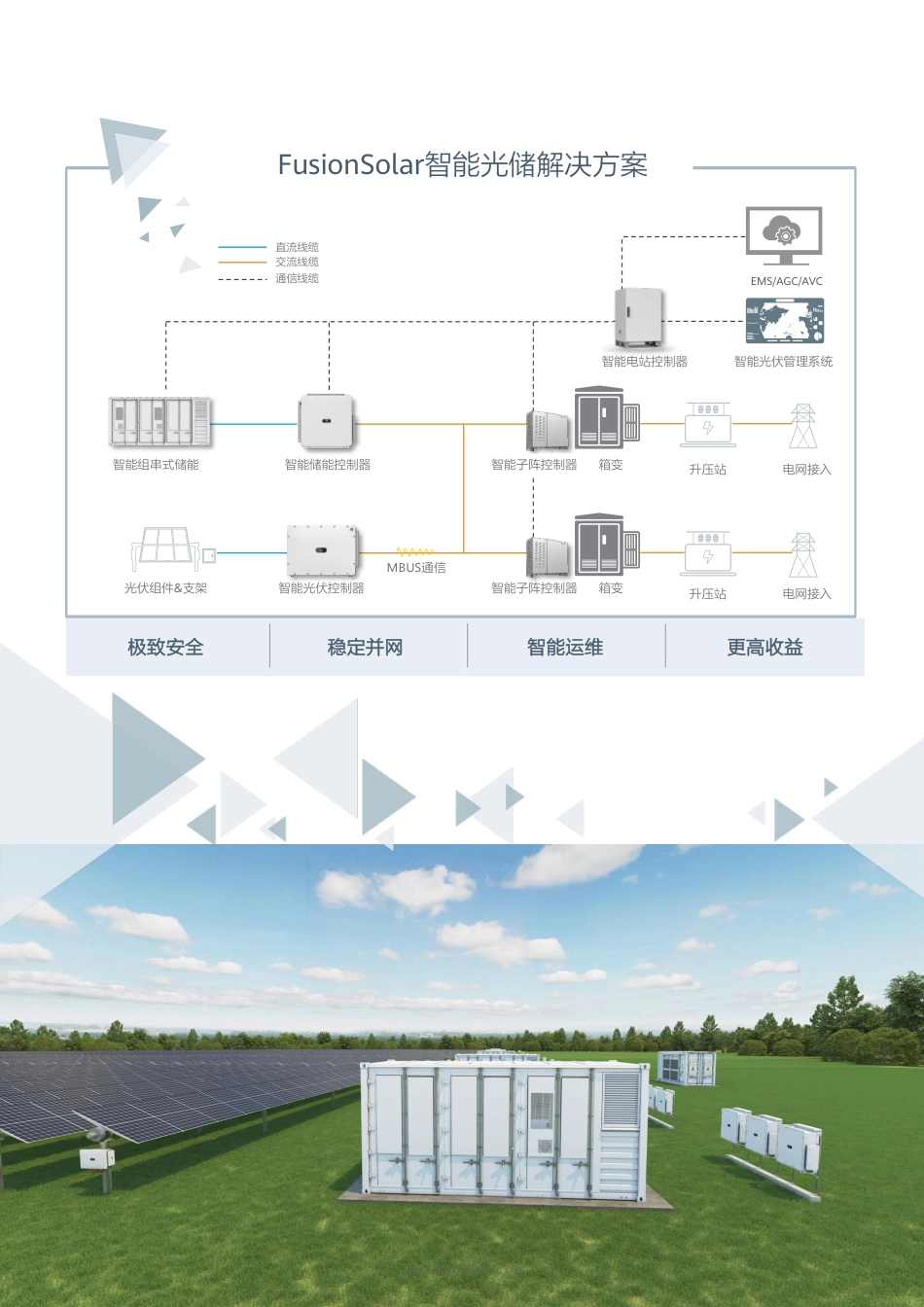

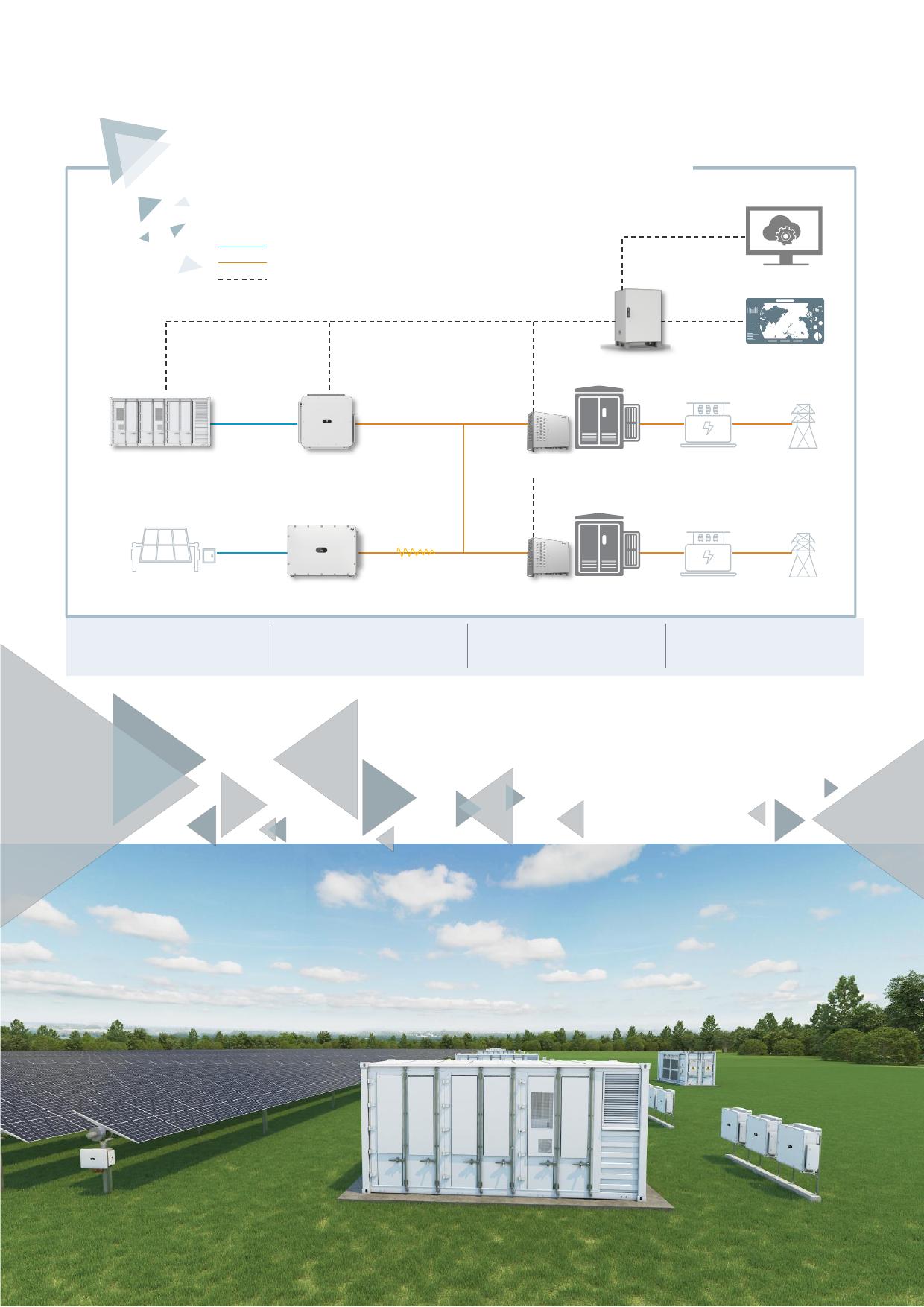

SOLAR.HUAWEI.COM电站智能光储解决方案华为智能光伏SOLAR.HUAWEI.COM华为是全球领先的ICT（信息与通信）基础设施和智能终端提供商，致力于把数字世界带入每个人、每个家庭、每个组织，构建万物互联的智能世界。我们在通信网络、IT、智能终端和云服务等领域为客户提供有竞争力、安全可信赖的产品、解决方案与服务，与生态伙伴开放合作，持续为客户创造价值，释放个人潜能，丰富家庭生活，激发组织创新。华为坚持围绕客户需求持续创新，加大基础研究投入，厚积薄发，推动世界进步。2022年，华为实现销售收入6,423亿人民币。关于华为员工总数207,000+全球最具价值品牌100强86研发人员占比55.4%全球研发投资4国家170+全球最具创新力企业8SOLAR.HUAWEI.COMFusionSolar智能光储解决方案SOLAR.HUAWEI.COM直流线缆交流线缆通信线缆智能子阵控制器箱变升压站电网接入MBUS通信光伏组件&支架智能光伏控制器智能组串式储能智能储能控制器智能光伏管理系统智能电站控制器EMS/AGC/AVC箱变升压站电网接入智能子阵控制器极致安全稳定并网智能运维更高收益SOLAR.HUAWEI.COMSUN2000-300KTL-H0智能光伏控制器电路框图效率曲线负载率效率最大效率大于99%支持智能端子检测(SCLD)支持智能风扇除尘(SSCF)IP66防护等级支持MBUS通信支持智能组串分断(SSLD)支持IV检测内置交直流防雷MBUS90%91%92%93%94%95%96%97%98%99%100%0%20%40%60%80%100%930V1189V1300V交流浪涌保护器MPPT1MPPT2MPPT3MPPT4MPPT5DCAC输出滤波器输出EMI滤波器MPPT6输出继电器直流开关1直流开关2直流浪涌保护器直流浪涌保护器OutputIsolatedRelay输入EMI滤波器输入电流检测输入EMI滤波器输入电流检测SOLAR.HUAWEI.COMSUN2000-300KTL-H0技术参数效率最大效率≥99.03%中国效率≥98.53%输入最大输入电压1,500VMPPT数量6每路MPPT最大输入电流65A每路MPPT最大短路电流115A每路MPPT输入组串数4/5/5/4/5/5MPPT电压范围500V~1,500V额定输入电压1,080V输出额定输出功率300,000W最大视在功率330,000VA最大有功功率(cosφ=1)330,000W额定输出电压800V,3W+PE输出电压频率50Hz额定输出电流216.6A最大输出电流238.2A功率因数0.8超前...0.8滞后最大总谐波失真THDi＜1%（额定工况）保护智能组串分断支持智能端子检测支持防孤岛保护支持输出过流保护支持输入反接保护支持组串故障检测支持直流浪涌保护TypeII交流浪涌保护TypeII绝缘阻抗检测支持残余电流监测支持显示与通信显示LED指示灯，蓝牙/WLAN+APPRS485支持USB支持MBUS支持常规参数尺寸（宽x高x厚）1,048x732x395mm重量≤112kg工作温度-30℃~60℃冷却方式智能风冷最高工作海拔5,000m（>4,000m降额）相对湿度0~100%（无凝露）输入端子CT75A输出端子OT/DT端子防护等级IP66防腐等级C5-Medium拓扑无变压器满足的标准NB/T32004-2018,GB/T37408-2019,ISO/IEC15408等SOLAR.HUAWEI.COMSUN2000-196KTL-H0智能光伏控制器电路框图支持IV检测最大效率大于99%无熔丝设计IP66防护等级18路高精度组串检测9路MPPT支持智能组串分断内置交直流防雷效率曲线负载率效率90%91%92%93%94%95%96%97%98%99%100%0%20%40%60%80%100%1300V1174V1090V1006VDC/AC逆变电路LCL滤波器输出继电器交流浪涌保护器输入电流检测直流浪涌保护器输入EMI滤波器MPPT1MPPT2MPPT3MPPT4MPPT5MPPT6MPPT7MPPT8MPPT9输出EMI滤波器直流开关1直流开关2直流开关3SOLAR.HUAWEI.COMSUN2000-196KTL-H0技术参数效率最大效率≥99.0%中国效率≥98.4%输入最大输入电压1,500V每路MPPT最大输入电流30A每路MPPT最大短路电流50AMPPT电压范围500V~1,500V额定输入电压1,080V输入路数18MPPT数量9输出额定输出功率196,000W最大视在功率216,000VA最大有功功率(cosφ=1)216,000W额定输出电压800V,3W+PE输出电压频率50Hz额定输出电流141.5A最大输出电流155.9A功率因数0.8超前...0.8滞后最大总谐波失真THDi＜1%（额定工况）保护智能组串分断支持防孤岛保护支持输出过流保护支持输入反接保护支持组串故障检测支持直流浪涌保护TypeII交流浪涌保护TypeII绝缘阻抗检测支持残余电流监测支持显示与通信显示LED指示灯，蓝牙/WLAN+APPRS485支持USB支持MBUS支持常规参数尺寸（宽x高x厚）1,035x700x365mm重量（含挂架）≤86kg工作温度-25℃~60℃冷却方式智能风冷最高工作海拔5,000m（>4,000m降额）相对湿度0~100%（无凝露）输入端子MC4EVO2输出端子OT/DT端子防护等级IP66防腐等级C5-Medium拓扑无变压器满足的标准NB/T32004-2018,GB/T37408-2019,ISO/IEC15408等SOLAR.HUAWEI.COMLUNA2000-200KTL-H1智能储能控制器效率曲线负载率转换效率最大效率99%模块化设计IP66防护等级LUNA2000-200KTL-H1电路框图内置交直流防雷支持以太网通信GridForming90%91%92%93%94%95%96%97%98%99%100%0%10%20%30%40%50%60%70%80%90%100%1180V1200V1300V输出继电器ACEMI滤波器输出继电器L1L2L3SPDSPD残余漏电流检测L1L2C~=BUS+BUS-软启电路DCEMI滤波器+-桥式逆变线滤波器SOLAR.HUAWEI.COM1：符合IEC/EN61643-11的兼容II类保护等级LUNA2000-200KTL-H1技术参数效率最大效率99.0%直流侧额定直流电压1,180V最大直流电压1,500V工作电压范围1,180V~1,500V最大直流电流207.6A最大接入路数1交流侧额定交流功率200,000W@40°C额定交流电压800V交流电压频率50Hz/60Hz最大交流电流173.2A功率因数-1...+1最大总谐波失真THDi＜1%（额定工况）GridForming支持保护交流过流保护支持直流反接保护支持绝缘阻抗检测支持残余电流检测支持直流浪涌保护1TypeII交流浪涌保护1TypeII通信显示LED指示灯，WLAN+APPUSB支持以太网支持常规参数尺寸（宽x高x深）875x820x365mm重量<99kg工作温度-25°C~60°C冷却方式智能风冷最高工作海拔4,000m相对湿度0~100%（无凝露）直流端子OT/DT端子交流端子OT/DT端子防护等级IP66防腐等级C5-Medium拓扑无变压器满足的标准GB/T34120-2017,GB/T34133-2017,GB/T36547-2018,GB/T36548-2018等SOLAR.HUAWEI.COM更高放电更优投资极简运维安全可靠LUNA2000-2.0MWH系列智能组串式储能系统储能系统参数型号LUNA2000-2.0MWH-4H1LUNA2000-2.0MWH-2H1直流侧额定电压1,250V直流侧最大电压1,500V储能系统电池标称能量2,032kWh充放电倍率≤0.25C≤0.5C储能系统额定功率169.5kW3338.7kW3储能系统尺寸（宽x高x深）6,058x2,896x2,438mm储能系统重量≤30t运行温度范围-30°C~55°C储存温度范围-40°C~60°C运行湿度范围0~100%（无凝露）最高工作海拔4,000m电池温控方式工业级空调散热系统配置2台4台储能系统火灾抑制系统FM-200储能系统通讯接口Ethernet/SFP储能系统通讯协议ModbusTCP/IEC104储能系统防护等级IP55储能系统防腐等级C5-Medium满足的标准GB/T36276-2018,GB/T34131,UL9540A,IEC62443-4-1,IEC62443-4-2等userid:73968,docid:140184,date:2023-09-13,sgpjbg.comSOLAR.HUAWEI.COM智能组串式储能系统电池包&智能电池簇控制器电池包常规参数电芯材料磷酸铁锂(LFP)组合方式18S1P额定电压57.6V标称容量280Ah/16.13kWh支持充放电倍率≤1C重量≤140kg尺寸（宽x高x深）442x307x660mm智能电池簇控制器效率最大效率99.0%电池侧额定工作电压1,209.6V工作电压范围40V~1,400V额定功率电压范围1,075V~1,320V最低启动电压350V母线侧最大直流电压1,500V额定工作电压1,250V额定工作电流275.2A额定功率344,000W常规参数尺寸（宽x高x深）600x270x820mm重量≤90kg冷却方式智能风冷防护等级IP66SOLAR.HUAWEI.COM并网点高精度直采独立双CPU虚拟SVGPOD低频振荡抑制设备管理可接入子阵数量单机支持64个（约250MW）重要特性自动调压控制（虚拟SVG）支持，基于逆变器/变流器的系统级30ms动态无功响应POD低频振荡抑制支持，振荡抑制范围（0.1~2.5Hz）录波功能支持电流/电压瞬时值录波（0.5ms），支持有效值长时间录波对时功能支持IRIG-B对时（≤1ms精度），支持NTP等其他协议对时辅助AGC/AVC调节控制支持断路器状态采集和控制支持仿真模型支持PSSE,DigSILENT,PSCAD,Matlab仿真模型通信交互以太网口6+2光纤网口SFPx2,100/1,000MbpsRS485COMx4并网点电流/电压采集6U+3ICAN2通信协议Modbus-TCP，IEC60870-5-104，GOOSE显示LED支持WEB支持管理系统智能光伏管理系统SmartPVMS常规参数双电源冗余供电交流：90V～264V,47Hz~63Hz,直流：110V±10%,220V±10%直流/交流浪涌保护TypeII尺寸(高/长/宽)1000x650x650mm（不含底座）重量≤85kg（不含壁挂件）工作温度-25℃~60℃储存温度-40℃~70℃工作相对湿度5%~95%（无凝露）最高工作海拔4,000m防护等级IP55防腐等级C5-Medium安装方式落地立式安装、壁挂安装（选配壁挂件）SPPC2000SmartController（置于SPPC2000内）VarSPPC2000-A01（早期）智能电站控制器SOLAR.HUAWEI.COM智能简单可靠SmartACU2000D智能子阵控制器1：适配PLC电力载波通信含SmartPID2000模块不含SmartPID2000模块技术参数SmartACU2000D-D-06SmartACU2000D-D-00SmartACU2000D-D-01基本配置内置数据采集器SmartLogger3000Bx1SmartModule1000A数量选配以太网口141或3(配一台SmartModule1000A)或6(配一台SmartModule1000A和五口交换机)RS485COMx6,1,200/2,400/4,800/9,600/19,200/115,200bps可选以太网口SFPx10,100/1,000MbpsSFPx2,100/1,000MbpsMBUS接口数量¹011SmartPID2000模块数量001智能绝缘监测功能-选配环境参数工作温度-40°C~60°C工作相对湿度4%~100%（无凝露）最高工作海拔4,000m电气参数SmartACU交流输入电压100V～240V,L/N(L)+PEMBUS接口交流输入电压380V~800V,3PhPID模块交流输入电压380V~800V,3Ph+FE(功能地)交流输入频率50Hz/60Hz供电电源标配12V直流电源；选配24V直流电源机械参数进出线方式下进下出操作维护方式前操作、前维护尺寸(宽/高/深)640x770x315mm880x770x369mm重量32kg29kg49kg防护等级IP65安装方式支架、抱杆、挂墙满足的标准ROHS,IEC/EN61000-3-2,IEC/EN61000-3-3,EN55011,IEC62443-4-1,IEC62443-4-2等SOLAR.HUAWEI.COM智能灵活简单易用稳定可靠最多接入150台逆变器支持一键快速开局支持开局向导调测包括参数设置及设备接入工业级应用更高可靠性技术参数SmartLogger3000BSmartLogger3000B+SmartModule1000A设备管理可接入设备数量200可接入智能光伏控制器数量1150可接入智能储能控制器/智能组串式储能数量144/24通信交互WANWANx1,10/100/1,000MbpsLANLANx1,10/100/1,000MbpsLANx3,10/100/1,000Mbps光纤网口SFPx2,100/1,000MbpsMBUS最大交流电压800V(±10%),1,000mRS485COMx3COMx6数字/模拟输入/输出DIx4,DOx2,AIx4DIx8,DOx2,AIx7PT100/PT100002电源端口12V,100mA(用于连接继电器，传感器等)防雷模块有通信协议以太网Modbus-TCP,IEC60870-5-104RS485Modbus-RTU,IEC60870-5-103(标准),DL/T645显示LEDLEDx3LEDx5WEB嵌入式WebUSBUSB2.0x1APPWLAN连接，用于近端调试环境工作温度-40℃~60℃储存温度-40℃~70℃相对湿度5%~95%（无凝露）最高海拔高度4,000m电气参数电源适配器交流：100V～240V,50Hz/60Hz,直流：12V,2A直流供电电源24V,0.8A功耗典型9W，最大15W典型10W，最大18W机械参数尺寸(高/宽/深)225x160x44mm不含挂耳及天线350x160x44mm不含挂耳及天线重量2kg3kg防护等级IP20安装方式挂墙，导轨，桌面安装满足的标准ROHS,IEC/EN61000-3-2,IEC/EN61000-3-3,EN55011,IEC62443-4-1,IEC62443-4-2等SmartLogger3000B+SmartModule1000ASmartLogger3000BSmartLogger3000B数据采集器1：单数采可支持接入最大数量指仅可独立接入智能光伏控制器或智能组串式储能SOLAR.HUAWEI.COM备注:1：SmartPID模块可应用于中压并网的电站场景，且箱变低压侧为IT系统2：SmartPID模块必须和华为智能光伏控制器/智能储能控制器和SmartLoggers适配使用.SmartPID2000模块内置在智能子阵控制器SmartACU2000D内，可安全有效抑制组件PID效应，可选支持连续直流和交流绝缘监测.智能通过USB接口和嵌入式Web读取数据安全可靠交流侧注入对地电压，安全抑制PID支持连续直流和交流绝缘监测SmartPID2000解决方案组网SmartACU2000DMBUS/RS485变压器SmartPID2000箱变接地排功能地线SmartLoggerA/B/CSmartACU2000DFE变压器智能储能控制器SmartPID2000箱变接地排功能地线SmartLoggerA/B/C智能储能控制器FE智能组串式储能智能组串式储能智能光伏控制器智能光伏控制器SmartPID2000模块智能子阵控制器SOLAR.HUAWEI.COM组网架构SPPC2000（单机支持64个子阵~250MW）AGC/AVC远动RTU电网调度系统交换机（单环≤15个子阵）PT/CT采集公共电网智能光伏管理系统SmartPVMS…智能光伏控制器智能组串式储能智能储能控制器……SmartACU2000光储子阵SmartACU2000光伏子阵…智能光伏控制器智能光伏控制器SmartACU2000储能子阵智能组串式储能…智能储能控制器…交换机…光纤环网具体项目配置和销售区域详询华为工程师SOLAR.HUAWEI.COM精细管理高效运维易用友好安全可信从电站到电芯&组串多层级、精细化管理告警分级与过滤，提供处理建议邮件推送告警信息支持快速建站电池包3D可视IEC62443-4-1业内领先ML3等级IEC62443-4-2业内首获SL2认证网络架构Email智能子阵控制器气象站Internet以太网专线MBUS或RS485互联网SmartPVMS智能储能控制器智能光伏控制器智能组串式储能智能光伏电站管理系统智能子阵控制器SOLAR.HUAWEI.COM智能光伏电站管理系统服务器标准版自主知识产权的操作系统、数据库支持10000等效设备接入管理专利DEMT智能功耗管理技术，优化能效出厂软件预装减少70%现场安装时间技术参数FusionServer2288XV5管理设备能力10,000等效设备形态2U机架服务器处理器2IntelXeonSilver4208（2.1GHz/8-Core/11MB）内存232GBDDR4RDIMM,ECC硬盘21.2TB,SAS2.5“HDD,10,000RPM操作系统EulerOS数据库GaussDBRAID方式RAID1网络2个PCIe网络插卡，每个网络插卡支持4GE电口电源2个热插拔900W交流电源模块，支持1+1冗余供电支持100-240Vac/11~5.5A;240Vdc/5A;风扇支持4个热拔插对旋风扇，支持N+1冗余工作温度5°C~40°C尺寸（宽x高x深）86.1x447x748mm重量29kg认证CE、UL、FCC、CCC、RoHS等1：适配PLC电力载波通信SOLAR.HUAWEI.COM智能光伏电站管理系统服务器高配版自主知识产权的操作系统、数据库支持30000等效设备接入管理专利DEMT智能功耗管理技术，优化能效出厂软件预装减少70%现场安装时间技术参数FusionServerPro2288XV5管理设备能力30,000等效设备形态2U机架服务器处理器2IntelXeonGold5218（2.3GHz/16-Core/22MB）内存232GBDDR4RDIMM,ECC硬盘21.2TB+81.8TB,SAS2.5”HDD,10,000RPM操作系统EulerOS数据库GaussDBRAID方式RAID1,RAID10网络2个PCIe网络插卡，每个网络插卡支持4GE电口电源2个热插拔900W交流电源模块，支持1+1冗余供电支持100-240Vac/11~5.5A;240Vdc/5A;风扇支持4个热拔插对旋风扇，支持N+1冗余工作温度5°C~40°C尺寸（宽x高x深）86.1x447x748mm重量30kg认证CE、UL、FCC、CCC、RoHS等1：适配PLC电力载波通信.SOLAR.HUAWEI.COM智能IV诊断利用AI技术对组串IV曲线进行分析，完成整个光伏电站组串的全量检测，帮助客户实现简单、高效的运维管理，降低运维投入。⚫支持自动在线诊断电站级/子阵级/逆变器级的IV诊断⚫支持自动分析判决曲线故障原因，并给出处理建议⚫支持自动生成全站曲线的分析报告⚫支持预约扫描任务，主动呈现报告⚫支持发电量损失分析，协助精准运维智能⚫一键点击启动诊断，无需专业人员介入⚫在线诊断全量检测，免人工上站⚫识全率、准确率、复现率>90%高效SmartLoggerSmartPVMS智能光伏管理系统客户端智能IV诊断报告一键点击智能光伏控制器环境检测仪（可选）SmartLogger环境检测仪（可选）智能IV诊断组网图SOLAR.HUAWEI.COM智能IV诊断性能指标技术参数智能光伏控制器支持SUN2000-300KTL-H0,SUN2000-196KTL-H0等机型数据采集器SmartLogger3000系列管理系统SmartPVMS扫描时间每串~1s每次采样点128电压精度0.5%rdg.+1dgt.(rdg.>5,dgt.=0.3)电流精度0.5%rdg.+2dgt.(rdg.>0.3,dgt.=0.006)认证TÜV认证鉴衡认证组串IV曲线对比组串级管理智能IV诊断实时监测故障分析0123456789030060090012001500正常曲线电流失配曲线（遮挡）电压[V]电流[A]0123456789030060090012001500正常曲线组串电压异常（二极管短路）电压[V]电流[A]SOLAR.HUAWEI.COM智能跟踪支架控制算法SDS，是一款基于AI算法、可实现系统闭环控制的软件。与SmartPVMS、SmartLogger和SUN2000逆变器配套使用，SDS可以实现跟踪支架角度的自动控制和优化调整，以获得更高发电量。在复杂地形和多变天气下的发电提升尤为明显，可有效提升发电量~1%，为客户带来更高的收益。⚫系统联动、闭环控制，保持系统在组件受光量最大、功率输出最佳的状态下运行⚫无需额外传感设备，摆脱人工和经验依赖，利用AI技术，自动感知遮挡及天气变化信息，自动进行跟踪角度寻优和控制SmartPVMS智能光伏管理系统智能光伏控制器环境检测仪（可选）SmartLogger环境检测仪（可选）智能跟踪支架控制算法（SDS）组网图SmartLogger……跟踪系统控制箱TCU……跟踪系统总控制箱NCU智能光伏控制器……跟踪系统控制箱TCU……SOLAR.HUAWEI.COM阴雨天气时未考虑当阴雨天时，阳光直射变成漫反射，跟踪太阳角并非能获得最大辐照优化算法，支架小角度放平，针对阳光漫反射的天气，可以吸收更多辐照传统跟踪支架算法智能跟踪支架控制算法早晚反跟踪时未考虑复杂地形，前后排组件互相产生阴影遮挡优化算法，支架各自寻优，有效减少阴影遮挡传统跟踪支架算法智能跟踪支架控制算法智能跟踪支架控制算法（SDS）性能指标技术参数智能光伏控制器SUN2000-300KTL-H0,SUN2000-196KTL-H0等数据采集器SmartLogger3000等管理系统SmartPVMS支架角度控制精度0.5°认证鉴衡CGC认证跟踪算法和传统算法支架角度对比示意SOLAR.HUAWEI.COM400MWPV+1.3GWhBESS全球最大的100%光储微网项目方案配置•1890xSUN2000-200KTL-H2•1318xLUNA2000-200KTL-H1•605xLUNA2000-2.0MWH-4H1•2xLUNA2000-1.0MWH-1H1•30xJUPITER-9000K-H0,6xSTS-3000K-H1上线时间:2022年底项目地:日本0.7MWPV+1MWhBESS企业绿电&灾备方案配置•5xSUN2000-125KTL-JPH0•1xLUNA2000-1.0MWH-1H1•3xLUNA2000-100KTL-NHH1上线时间:2022年底(一期)项目地:沙特成功案例SOLAR.HUAWEI.COM成功案例150MW阿里“零碳”示范项目严苛应用环境与电网环境下，满功率可靠运行方案配置•500xSUN2000-300KTL-H0并网时间:2022.12项目地点:中国西藏省200MW天门沉湖“渔光一体”项目渔光复杂场景安全稳定高效运行方案配置•667xSUN2000-300KTL-H0并网时间:2022.12项目地点:中国湖北省SOLAR.HUAWEI.COM25MW/50MWh海南省首个大型组串式逆变器+组串式储能示范项目方案配置•25xLUNA2000-2.0MWH-2H1•125xLUNA2000-200KTL-H0115MW/146MWh调频，旋转备用方案配置•73xLUNA2000-2.0MWH-1H1•575xLUNA2000-200KTL-H0并网时间：2022.04地点：中国海南省文昌市成功案例并网时间：2022.11地点：新加坡SOLAR.HUAWEI.COMThetextandfiguresreflectthecurrenttechnicalstateatthetimeofprinting.Subjecttotechnicalchanges.Errorsandomissionsexcepted.Huaweiassumesnoliabilityformistakesorprintingerrors.Formoreinformation,pleasevisitsolar.huawei.com.VersionNo.:01-(201902)版权所有©华为技术有限公司2023。保留一切权利。非经华为技术有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。商标声明、HUAWEI、华为、是华为技术有限公司的商标或者注册商标。在本手册中以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。免责声明本文档可能含有预测信息，包括但不限于有关未来的财务、运营、产品系列、新技术等信息。由于实践中存在很多不确定因素，可能导致实际结果与预测信息有很大的差别。因此，本文档信息仅供参考，不构成任何要约或承诺。华为可能不经通知修改上述信息，恕不另行通知。华为技术有限公司深圳市龙岗区坂田华为基地电话:(0755)28780808邮编:518129solar.huawei.com关注微信华为智能光伏B01–(202304)
