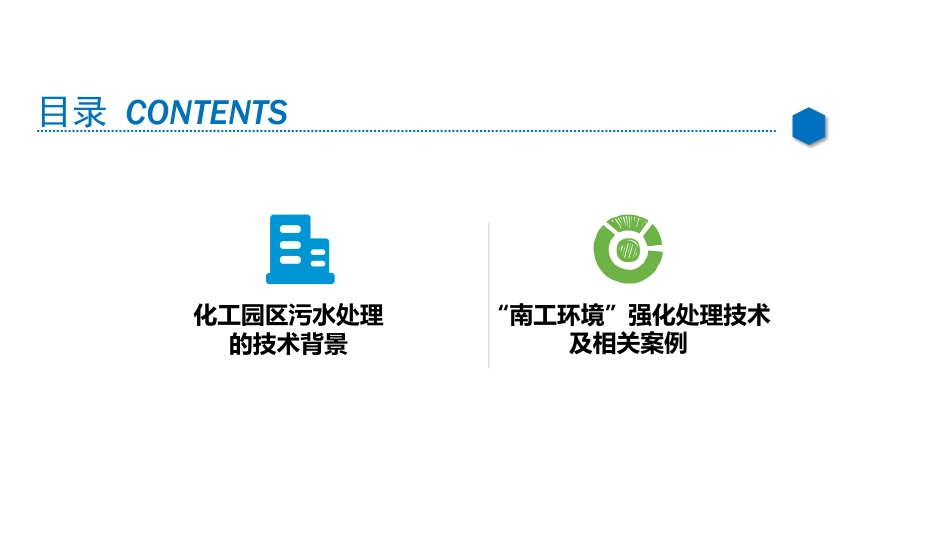

化工园区污水强化处理与全流程优化升级陆曦博士南京工大环境科技有限公司总工程师全国石油和化工行业煤炭清洁转化节水减排工程实验室副主任2023中国化工园区可持续发展大会化工园区污水处理癿技术背景“南工环境”强化处理技术及相关案例………………………………………………………………………………………………………………………………………………………………………目录CONTENTS一、化工园区污水处理技术背景问题：1、生化系统运行丌好；2、急需提标升级；3、中水回用率丌高；原因：1、缺乏生化前有效的预处理技术（降低生物毒性高、提高可生化性）；2、缺乏生化尾水经济高效的深度处理技术；3、缺乏对中水回用膜浓缩液（含盐有机废水）的有效处理技术化工园区癿集中污水处理能否有效稳定运行，一直是园区可持续发展癿突出问题；中国石油和化学工业协会科技进步二等奖解决废水毒性高、可生化性差、避免兑水稀释，缓解进水冲击已成功应用于几十个示范工程二、南工环境强化处理技术及相关案例——强化预处理强化技术一：“多元协同催化氧化”预处理技术处理对象及效果：特征污染物原水EC50%处理前毒性反应后出水EC50%处理后毒性苯酚(300mg/L)9.33％高毒性>100%无毒苯胺(300mg/L)7.96％高毒性97.6%微毒硝基苯(300mg/L)5.34％高毒性90.1%微毒苯酚+苯胺+硝基苯(200mg/L+200mg/L+200mg/L)2.31％高毒性85.6%微毒对酚类、卤代烃、硝基苯、苯胺、石油类、硫化物特征物、致色物质（色度）去除显著，生物毒性显著降低二、南工环境强化处理技术及相关案例——强化预处理对比指标南工技术其它技术备注芬顿氧化催化湿式氧化超临界氧化处理效果（特征污染物）90-95%一般90-95%95-99%本技术处理效果与国内外先进技术相当反应条件中温常压常温常压高温高压高温高压常温常压操作安全设备投资较低低较高高本技术投资仅为国外技术的1/5运行成本较低（数元/吨水）较高（危废）较高（数十元/吨水）较高（数十元/吨水）本技术运行费用仅为国外技术1/2，为国内其它技术2/3装置放大易易难难本技术克服了腐蚀、安全性等难题，易于工程化应用实例大量示范工程多少少优势对比：二、南工环境强化处理技术及相关案例——强化预处理二、南工环境强化处理技术及相关案例——预处理案例江苏某化工园区工业污水处理综合提升工程优化升级措斲：源头管控对入园30多家接管化工排水企业实施“一企一管一池一策”进行输送及监控监管，在充分调研的基础上，筛选特征污染物，可根据实际情况评估对重点排污企业进行在线监控仪表优化。“分类收集、分质处理“针对水质特点，对瑞祥化工、实友化工、新优士化学、大连化工四家重点企业及园区后期难降解废水的企业的采用分类收集，针对难降解污染物采用多元协同催化氧化预处理等。废水来源：农药、医药、精细化工园区废水处理水量：20000t/d二、南工环境强化处理技术及相关案例——预处理案例江苏某化工园区工业污水处理综合提升工程优化升级措斲现有生化系统癿升级改造现有的生化系统进行优化改造，将“二级厌氧微米载体流化床及其沉淀池”改为“水解酸化池+水解酸化沉淀池”；利旧现有闲置的“水解酸化池2”改造为“缺氧池1”；将“缺氧+好氧微米载体流化床”改为“缺氧池2+好氧池”。4050607080901001101201303-223-274-14-64-114-164-214-265-15-65-115-165-212020年&2021年青山污水厂同期生化出水COD对比趋势图2020年生化出水混凝后CODmg/l2021年生化出水混凝后CODmg/l多元协同催化氧化系统投入运行后，四家重点企业废水水质可生化性提高，生化出水COD比改造前有明显的下降，生化出水COD可达60mg/l以下。二、南工环境强化处理技术及相关案例——预处理案例进水水质：COD≤500mg/L出水水质：COD≤30mg/L预处理：“分类收集、分质处理”、多元协同催化氧化预处理强化生化：水解酸化+A/O+沉淀深度处理：混凝沉淀+高效低耗催化臭氧氧化江苏某化工园区工业污水处理综合提升工程二、南工环境强化处理技术及相关案例——强化深度处理苏北某生态化工科技产业园污水处理厂全流程改造工程废水来源：精细化工园区废水处理水量：15000t/d进水水质：COD≤500mg/L出水水质：COD≤50mg/L预处理：“分类收集、分质处理”、多元协同催化氧化预处理强化生化：水解酸化+A/O+沉淀深度处理：混凝沉淀+高效低耗催化臭氧氧化+BAC二、南工环境强化处理技术及相关案例——强化预处理神华集团鄂尔多斯煤制油装置（世界第一套百万吨级煤直接液化）废水我国煤化工行业首个高浓度污水近零排放示范工程解决煤直接液化废水处理最大难题•COD平均去除率≥50%•挥发酚、总酚、油类、硫化物去除率≥90%•生物毒性降低，可生化性提高•抗冲击能力强2014年6月5日开车运行一次性顺利通过验收中水回用水平衡图通过强化预处理和优化水平衡，污水回用率达98%以上；全厂生产用新鲜水消耗量已由设计30000t/d降低到18000t/d以内，吨产品新鲜水水耗由设计10t/吨产品降为6t/吨产品，降低40%。二、南工环境强化处理技术及相关案例——强化预处理二、南工环境强化处理技术及相关案例——强化预处理南京某大型央企氯苯废水（盐分5万mg/L）进水：COD≈600mg/L苯、氯苯≈100mg/L出水：COD≤60mg/L苯≤0.1mg/L氯苯≤0.2mg/L二、南工环境强化处理技术及相关案例——强化深度处理强化技术二：“高效低耗臭氧催化氧化”深度处理技术2018年获得教育部-科学技术进步奖二等奖针对生化尾水中难降解有机物经济、高效、无二次污染癿深度处理项目接触臭氧氧化普通塔式臭氧氧化高效低耗催化臭氧氧化技术特征污染物去除效率50-70%50~80%≥92%COD去除率20-30%25~35%≥60%传质效率曝气丌均匀，存在死角，传质效率低，抗冲击能力低气液顺流接触，传质效率低逆流接触，传质效率高，可快速调整，抗冲击能力强臭氧投加量O/C比高O/C比高O/C比降低20~30%占地池容大，占地大占地相对池体小立式塔式结构，停留时间短，占地小二次污染难封闭，臭氧利用率低，气味较大仍需反冲洗，仍存在二次污染封闭运行，臭氧利用率高，气味小运行维护管理折流池内存在死角，长期运行易造成污泥积累，影响出水SS，需定期清理催化剂投加量大、易堵塞、反冲洗频繁、处理能力下降自动化程度高，运行维护简单运行成本高较高1/3-1/2优势对比：二、南工环境强化处理技术及相关案例——强化深度处理江苏某大型央企综合废水提标升级改造项目（江苏省重点支持示范项目）石化行业废水升级改造重大示范（长江经济带）废水来源：合成氨、气化废水（德士古）、RD、苯胺、氯苯、硝基苯、硝基氯苯废水等关键技术：高效低耗催化臭氧氧化实际进水：COD600~700mg/L运行出水：COD≤30mg/L、TOC≤15mg/L满足《石油化学工业污染物排放标准》(GB31571-2015)表3标准二、南工环境强化处理技术及相关案例——强化深度处理二、南工环境强化处理技术及相关案例——强化深度处理江苏某大型经济开发区污水处理厂改造工程废水来源：农药、医药、精细化工园区废水，含有有机磷、芳烃类、长链脂肪烃类等物质，成分复杂进水水质：COD≤500mg/L出水水质：COD≤50mg/L预处理：“分类收集、分质处理”、多级高效除磷、催化氧化预处理强化生化：水解酸化+A/O+沉淀深度处理：混凝沉淀+高效低耗臭氧氧化+混凝沉淀+BAC处理水量：25000m3/d二、南工环境强化处理技术及相关案例——全流程案例进水水质：COD≤500mg/L出水水质：COD≤30mg/L预处理：“分类收集、分质处理”、多元协同催化氧化预处理强化生化：水解酸化+A/O+沉淀深度处理：混凝沉淀+高效低耗催化臭氧氧化江苏某化工园区工业污水处理综合提升工程二、南工环境强化处理技术及相关案例——强化深度处理苏北某生态化工科技产业园污水处理厂全流程改造工程废水来源：精细化工园区废水处理水量：15000t/d进水水质：COD≥500mg/L出水水质：COD≤50mg/L预处理：“分类收集、分质处理”、多元协同催化氧化预处理强化生化：水解酸化+A/O+沉淀深度处理：混凝沉淀+高效低耗催化臭氧氧化安徽某化工园区综合废水提标升级改造项目废水来源：各类精细化工的生化尾水关键技术：高效低耗臭氧氧化实际进水：COD120~150mg/L、色度40~80倍运行出水：COD＜60mg/L、色度8倍以下二、南工环境强化处理技术及相关案例——强化深度处理云南某MTG合成废水处理系统升级改造项目前处理：酚氨回收（MIBK）预处理：除油除浊+多元协同催化氧化预处理技术+一次生化出水：COD≤375mg/L，挥发酚≤10mg/L，石油类≤5mg/L深度处理：混凝沉淀+高效低耗催化臭氧氧化+二次生化出水：COD≤50mg/L，挥发酚≤0.1mg/L，石油类≤0.1mg/L中水回用：双膜+纳滤+高压反渗透+蒸収浓缩装置，实现中水回用，零排放处理水量：200t/h二、南工环境强化处理技术及相关案例——强化深度处理江苏某大型焦化废水深度处理优化升级改造项目关键技术：高效低耗催化臭氧氧化处理规模：18000t/d出水水质：COD≤50mg/L二、南工环境强化处理技术及相关案例——强化深度处理二、南工环境强化处理技术及相关案例——强化深度处理江西某大型有机硅污水深度氧化处理改造项目（盐分3万mg/L）关键技术：高效低耗臭氧催化氧化进水：COD≈500mg/L出水：COD≤50mg/L二、南工环境强化处理技术及相关案例——强化深度处理神华宁煤（400万吨/年）煤间接液化项目费托合成废水处理优化升级改造习总书记现场视察历叱使命“社会主义是干出来癿”国家“十三五”重点研发计划项目支持目前世界上单体规模最大的煤制油项目日处理量：20000吨/天创新性采用低碱工艺，盐浓度大幅削减，免除脱盐操作单元生化尾水COD100mg/L，高效低耗催化臭氧氧化单元出水COD＜30mg/L二、南工环境强化处理技术及相关案例——强化深度处理神华宁煤（400万吨/年）煤间接液化项目费托合成废水处理优化升级改造高效低耗催化臭氧氧化塔耐酸转化预处理反应器出水水质指标达到《工业循环况却水处理设计规范》（GB50050-2017）再生水水质标准FT合成废水处理液碱消耗降低50%以上，经济效益显著二、南工环境强化处理技术及相关案例——强化深度处理阜宁澳洋科技污水处理改扩建工程处理规模：50000吨/天高盐15~24g/L，硫酸钠关键技术：高效低耗臭氧催化氧化、高盐生化废水稳定达标，出水COD≤60mg/L每年可削减含水率80%的污泥5.7万吨粘胶行业第一个尾水升级改造示范工程行业共性问题：芬顿处理技术丌能稳定达标，铁泥量大（100t/d）二、南工环境强化处理技术及相关案例——膜浓液强化处理？生化出水除硬除硅超滤强化技术三：针对中水回用反渗透浓缩液癿强化处理技术一级反渗透浓水产水回用氯化钠二级除硬、除硅二级反渗透纳滤分盐蒸发/况冶结晶产水回用浓水反渗透再浓缩蒸发结晶硫酸钠冷凝水回用母液干化杂盐浓水高效低耗催化臭氧氧化反渗透浓缩液如何高效同步脱碳、脱氮？浓水“含盐高浓度有机化工废水新型催化氧化技术及装置”2009年江苏省科学技术进步奖一等奖二、南工环境强化处理技术及相关案例——膜浓液强化处理1、难降解大分子有机物较多•经膜浓缩后，难降解有机物浓度提高，传统氧化技术处置成本高。2、总氮含量高•氨氮浓度低，硝酸盐浓度高反渗透浓缩液的特点3、高碱度、硬度•硬度、碱度都比较高，易结垢、易堵塞二、南工环境强化处理技术及相关案例——膜浓液强化处理反渗透浓缩液癿处理化学氧化和生物耦合同步脱碳脱氮二、南工环境强化处理技术及相关案例——膜浓液强化处理核心工艺癿选择（1）脱碳：含盐有机废水新型催化氧化技术特点及优势新型耐盐催化剂新型耐盐催化氧化反应工艺和装置效果好、安全稳定、无放大小效应二、南工环境强化处理技术及相关案例——膜浓液强化处理效果可生化性提高显著深度脱COD，去除率高无二次污染（不产生污泥）催化剂催化效果好——COD、B/C分析平均COD的去除率69%B/C比值随反应时间逐渐升高由原来的0.13提高到0.37项目反应前反应后去除率COD47527569%色度64888%UV2540.1500.03676%芳香类蛋白质和富里酸类物质含量显著降低催化氧化处理前后癿三维荧光光谱变化二、南工环境强化处理技术及相关案例——膜浓液强化处理核心工艺癿选择脱碳：含盐有机废水新型催化氧化技术（1）脱氮：泥膜复合脱氮新技术（2）•特殊癿高生物亲和性填料，维持高微生物总量，幵有利于世代周期长癿特殊微生物固定化，提高难降解有机物去除效率•特殊癿供氧和反应池体设计•与经典脱氮工艺结合，实现稳定癿硝化、反硝化•生物膜内癿同步硝化反硝化，进一步强化总氮脱除核心工艺癿选择二、南工环境强化处理技术及相关案例——膜浓液强化处理缺氧缺氧进水沉淀池混合液回流污泥回流MBR、BAF、MBBR、泥膜复合脱氮新技术工艺技术对比二、南工环境强化处理技术及相关案例——膜浓液强化处理工艺类型MBRBAFMBBR泥膜复合脱氮新技术优缺点1、污泥浓度高，装置处理容积负荷高，抗冲击能力强；2、污泥停留时间长，产泥量少，脱氮效果良好；3、固液分离率高，出水效果好；4、投资成本高；5、膜系统需定期离线清洗；6、膜的寿命仅有3~5年，需定期更换1、停留时间不足，出水各指标不易控制；2、生物总量低、生物膜较难培养，处理效果差；3、极易堵塞，高碱度、高硬度条件下，板结严重；4、反冲洗频次大；5、操作强度大；6、反冲洗后效果下降。1、难以有效挂膜，受水质、操作管理等多方面的影响；2、反应器需要较大曝气量维持填料悬浮和定向流态，导致曝气过量，污泥自身分解严重；3、脱氮功能被夸大，在实际工程中，由于生物膜较难形成，难以实现同步硝化反硝化，脱氮效果无法保证；4、不抗冲击，低负荷下难以维持较高污泥浓度；5、填料易流至全池，引起管道堵塞、损坏机封叶轮等；6、格栅管处易堵塞。1、填料生物亲和性好，快速挂膜；大比表面积；2、增殖速度慢的微生物可以保持高浓度状态；3、实现特殊菌种的固定化；4、维护清理方面，操作强度低；5、生物填料使用寿命长。低有机负荷下，关键是维持有效微生物浓度；泥膜复合脱氮新技术有利于生物体的富集和生物量的维持。河南某化工园区-反渗透浓缩液处理工程废水特点：RO浓水，盐分20000mg/L、可生化性差采用工艺：石灰+高密度沉淀池+含盐有机废水新型催化氧化实际进水：COD≤120mg/L运行出水：COD≤30mg/L满足当地环保新要求排放限值标准二、南工环境强化处理技术及相关案例——膜浓液强化处理江苏某园区污水处理厂升级改造工程废水特点：PTA生产废水及石化废水为主，含有芳烃类、脂类、长链脂肪烃类、有机酸类物质，成分复杂，高溴进水水质：COD220mg/L，TN30mg/L，NH3-N15mg/L出水水质：COD≤40mg/L，TN≤15mg/L，NH3-N≤1mg/L。工艺路线：收集池—含盐催化氧化—高盐生化—高效澄清池—含盐催化氧化—BAF—高密池—超滤—反渗透处理水量：30000m3/d二、南工环境强化处理技术及相关案例——膜浓缩液强化处理江苏某石化基地化工高盐废水处理项目废水特点：高盐石化反渗透浓水为主，成分复杂，高盐分（硫酸钠），进水水质：盐分~20000mg/L，COD220mg/L，TN30mg/L，NH3-N15mg/L出水水质：COD≤40mg/L，TN≤15mg/L，NH3-N≤1mg/L。工艺路线：收集池—高密池—高盐催化氧化—高盐生化—高密池—高盐催化氧化—BAF—反硝化滤池—BAC滤池处理水量：12000m3/d二、南工环境强化处理技术及相关案例——全流程案例二、南工环境强化处理技术及相关案例——全流程案例神华鄂尔多斯煤直接液化蒸发器浓缩液（超高含盐废水）出水水质：COD~250mg/L，色度小于4，结晶盐品质大幅改善pHCOD(mg/L)盐分(mg/L)Ca2+(mg/L)总碱度(mg/L)色度进水水质6~6.52000~350015%~17%500~6001000~1200300反应进出水色度对比分盐结晶后的硫酸钠蒸发浓缩液有机物浓度高，色度深，结晶盐品质差剩余杂盐二、南工环境强化处理技术及相关案例——全流程案例江苏省第一个化工园区污水升级改造项目（2010年）目前入园企业20家，涵盖有氟化工、精细化工、生物医药等产业。执行《太湖地区城镇污水处理厂级重点行业废水排放限值》（DB32/1072）标准。江苏某新材料产业园污水处理厂处理规模：10000m3/d排放标准：《发酵酒精和白酒工业水污染物排放标准》（GB27631-2011）建设内容：复糟废水预处理、环球废水预处理、普什废水预处理、废水1~3站升级改造、新增深度处理及站外管网水质特点：高COD、高氨氮、高磷、高色度四川某产业园区系统升级改造工程二、南工环境强化处理技术及相关案例——全流程案例四川某产业园区尾水生态湿地工程新建26000m2生态湿地，湿地处理量12000t/d，湿地出水水质达地表水准IV类。仅两处湿地建设项目总磷4.27t/a，减少排放COD426.69t/a，氨氮12.19t/a，总磷4.27t/a.生态湿地鸟瞰图湿地平面布置图尾水调节池丌饱和垂直流滤床表面流滤床饱和垂直流滤床生态床宋公河二、南工环境强化处理技术及相关案例——全流程案例二、南工环境强化处理技术及相关案例——全流程案例废水特点：气化废水和合成氨废水反渗透浓缩液盐分15000~20000mg/L，TN360mg/L，NH3-N15mg/L运行情冴：出水水质COD≤30mg/L，TN≤1.5mg/L，NH3-N未检出。远优于《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准。·工艺路线：采用“耐盐反硝化”癿技术路线处理水量：720m3/h陕西某大型央企膜浓缩液提标升级改造项目废水来源：焦化生化尾水、乙二醇企业冷却循环水、除盐水浓缩液及生产废水反渗透浓液废水规模：10000m3/d处理流程：预处理+生化+高密沉淀+高盐催化氧化+UF+RO+软化+高压反渗透+蒸収结晶水质特点：盐分~10000mg/L，COD290mg/L，硬度~700mg/L单元COD（mg/L）硬度（mg/L）调节290700生化出水160700高密沉淀150100高盐催化氧化60100山西某焦化园污水处理厂含盐废水零排放二、南工环境强化处理技术及相关案例——全流程案例上海某船舶及化工储运污水处理厂升级改造项目化工罐区储运废水处理技术技术路线：分类收集、分质处理强化隔油+混凝气浮+高效催化氧化预处理+A/O-MBR关键技术：多元协同催化氧化预处理进水：COD≤3500mg/L总氮≤350mg/L石油类≤200mg/L出水：COD≤100mg/L总氮≤30mg/L石油类≤0.5mg/L二、南工环境强化处理技术及相关案例——全流程案例南工环境化工园区污水处理技术创新多元协同催化氧化预处理技术高效低耗催化臭氧氧化深度处理技术化学氧化和生物耦合同步脱碳脱氮含盐催化氧化技术节水减排化工园区可持续发展南京工业大学高科技学科型公司瞪羚企业与精特新企业国家高新技术企业省“双创团队”3900m2总部基地5250m2制造基地4000m2研发基地公司介绍-南工环境环境学科化学化工学科生物技术学科材料学科市政、土木学科安全、机械、自动化学科南工环境南工环境-资质环境工程设计水甲级环保工程与业承包一级三体系认证信用贯标合格单位“化工园区环境污染整治”培训基地（环保部）江苏省化工污染控制不事故应急工程中心（省科技厅）全国石油和化工行业煤炭清洁转化节水减排工程实验室（中国石油和化学工业联合会）江苏省工业节水减排重点实验室（省教育厅）江苏省化工环保新材料研究院（省科技厅）江苏省企业技术中心（省工信厅）江苏省博士后创新实践基地（省人社厅）江苏省优秀研究生工作站（省人社厅）南工环境-创新平台协同创新合作共赢！微信公众号：南京工大环境联系斱式：陆曦13655163326
