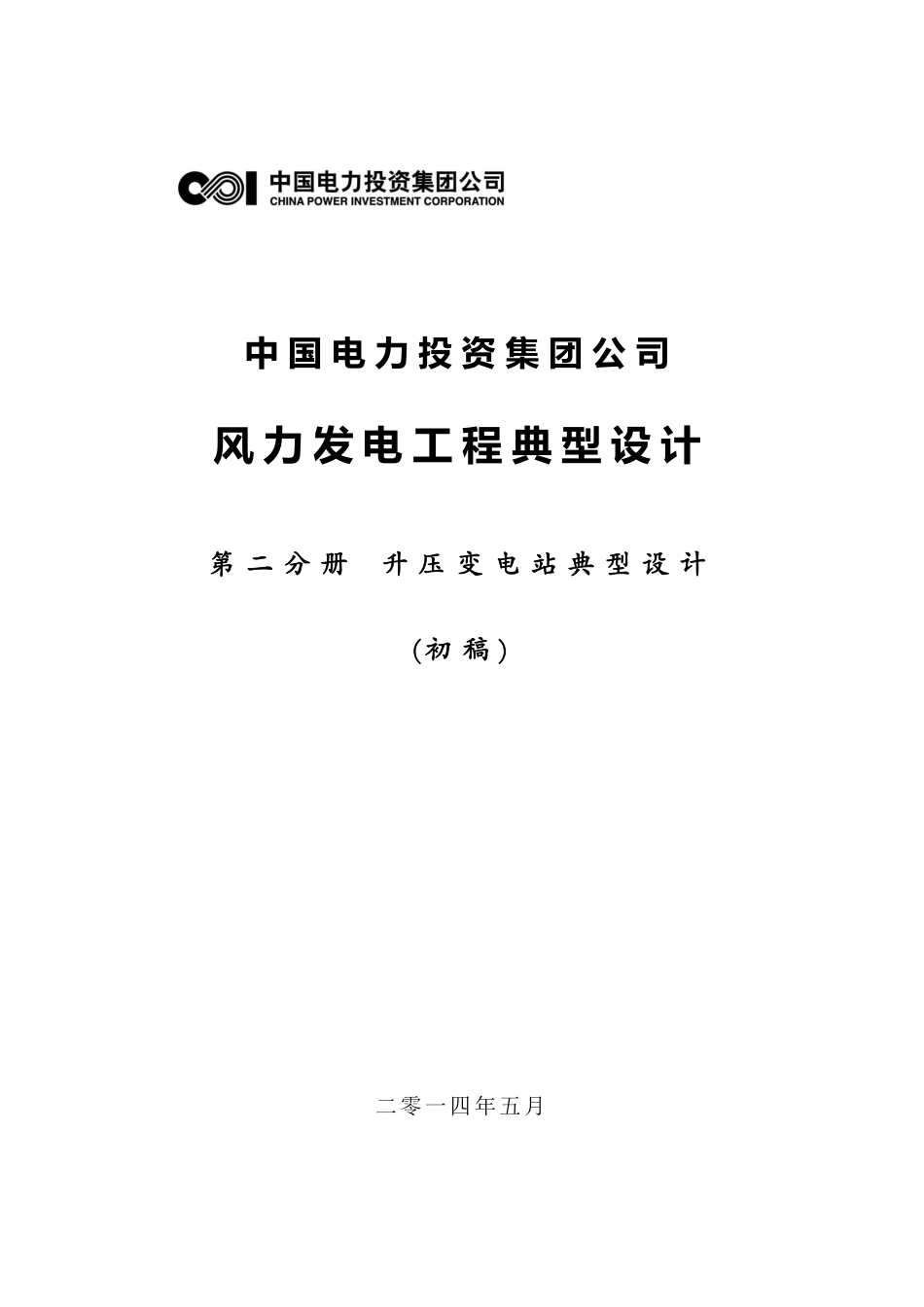

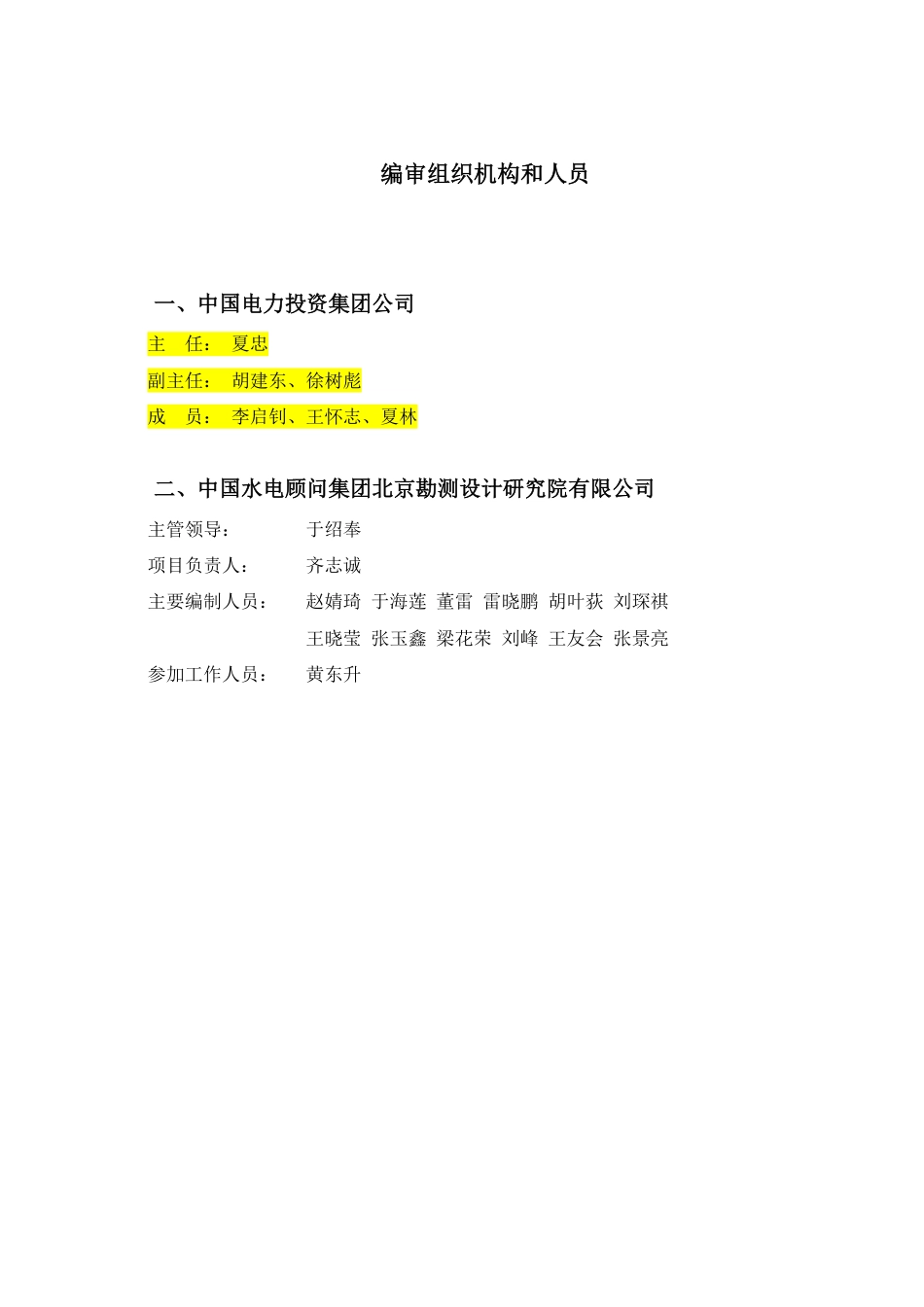

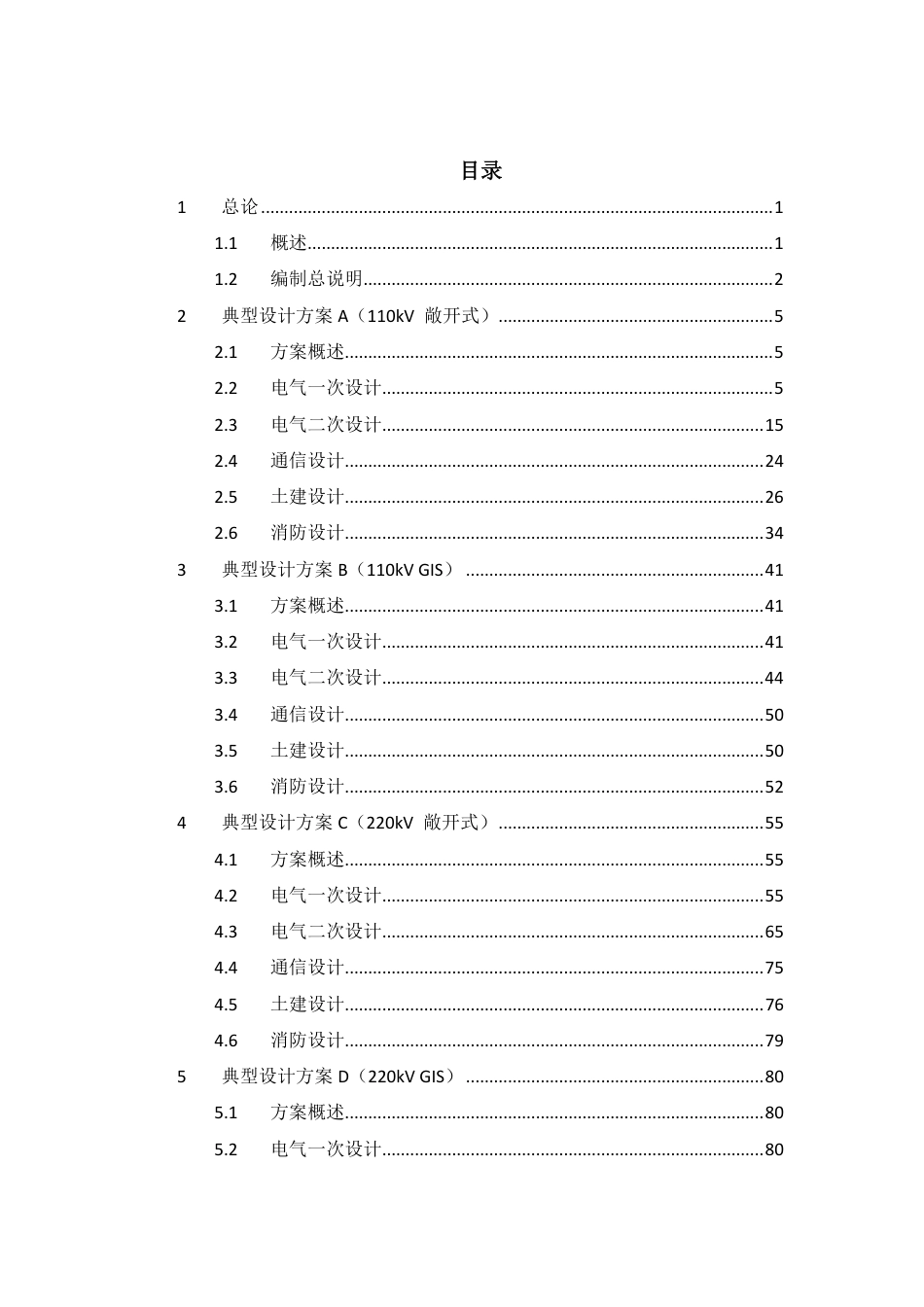

中国电力投资集团公司风力发电工程典型设计第二分册升压变电站典型设计(初稿)二零一四年五月编审组织机构和人员一、中国电力投资集团公司主任：夏忠副主任：胡建东、徐树彪成员：李启钊、王怀志、夏林二、中国水电顾问集团北京勘测设计研究院有限公司主管领导：于绍奉项目负责人：齐志诚主要编制人员：赵婧琦于海莲董雷雷晓鹏胡叶荻刘琛祺王晓莹张玉鑫梁花荣刘峰王友会张景亮参加工作人员：黄东升目录1总论..............................................................................................................11.1概述....................................................................................................11.2编制总说明........................................................................................22典型设计方案A（110kV敞开式）...........................................................52.1方案概述............................................................................................52.2电气一次设计....................................................................................52.3电气二次设计..................................................................................152.4通信设计..........................................................................................242.5土建设计..........................................................................................262.6消防设计..........................................................................................343典型设计方案B（110kVGIS）................................................................413.1方案概述..........................................................................................413.2电气一次设计..................................................................................413.3电气二次设计..................................................................................443.4通信设计..........................................................................................503.5土建设计..........................................................................................503.6消防设计..........................................................................................524典型设计方案C（220kV敞开式）.........................................................554.1方案概述..........................................................................................554.2电气一次设计..................................................................................554.3电气二次设计..................................................................................654.4通信设计..........................................................................................754.5土建设计..........................................................................................764.6消防设计..........................................................................................795典型设计方案D（220kVGIS）................................................................805.1方案概述..........................................................................................805.2电气一次设计..................................................................................805.3电气二次设计..................................................................................835.4通信设计..........................................................................................895.5土建设计..........................................................................................895.6消防设计..........................................................................................916附件............................................................................................................936.1典型设计方案A工程量清单.........................................................936.2典型设计方案B工程量清单.......................................................1056.3典型设计方案C工程量清单.......................................................1206.4典型设计方案D工程量清单.......................................................1357附图..........................................................................................................15011总论1.1概述1.1.1编制目的为贯彻落实中电投集团公司的基建工作管理要求，规范中电投集团所属各产业公司、区域公司的风力发电工程设计工作，进一步明确和统一设计标准，特编制《中国电力投资集团公司风力发电工程典型设计》（以下简称典型设计）。本典型设计依据成熟先进原则、通用性原则、模块化原则，以已建风力发电工程为依据，在总结已建工程设计经验的基础上，通过比较、提炼、总结相关设计参数，进行设计优化，提出了风力发电工程设计的一般性指导原则和典型性方案。为建设工程质量可靠、运行安全稳定、技术经济指标先进、造价控制合理、市场竞争力强劲、具有中电投特色的风力发电工程起到典型示范作用。本典型设计分为风电场分册及升压站分册两部分，本分册为升压站分册，内容涵盖了升压站生产、辅助生产系统、办公建筑等工程。1.1.2设计原则满足“安全可靠、经济适用、技术先进、节能环保”的要求，具有通用性、统一性、兼顾性和瞻前性。（1）通过技术、经济等因素综合比较，选用综合指标最优方案；（2）采用技术先进、成熟可靠的新技术、新工艺、新材料、新设备；（3）充分体现环境保护和节能降耗的理念；（4）充分体现中电投集团“奉献绿色能源，服务社会公众”的企业精神和“策划程序修正卓越”的企业理念。1.1.3设计依据（1）国家现行相关法律、法规；（2）国家和电力行业有关标准、规程、规范；（3）国内外已建兆瓦级并网风力发电工程实例；（4）《中国电力投资集团公司风电场工程可研设计管理导则》（初稿）；（5）中国电力投资集团公司典型设计合同及相关要求。21.1.4适用范围（1）本典型设计适用于中电投集团公司所属各全资、控股公司新建和扩建的风力发电工程升压站的施工图设计。（2）本典型设计适用于接入110kV及以上电压等级电网的地面并网型风力发电工程，其他风力发电工程可参照执行。1.1.5使用原则在建设条件相同或相近的情况下，原则上采用本典型设计方案。1.2编制总说明1.2.1技术条件1.2.1.1工程地质条件升压站站区地形较简单，地势起伏较小。地貌类型单一，地层结构较简单，分布较连续，无明显不良工程地质现象，场区稳定性良好，适宜建筑物的兴建。抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组，设计特征周期为0.35s。场地土标准冻结深度不超过1.5m，地基承载力特征值不小于160kPa。1.2.1.2水文条件地下水位埋藏较深，可不考虑地下水对建筑材料的腐蚀性；不考虑地下水对建筑物基础的影响。地基土对混凝土结构、钢筋混凝土结构中的钢筋及钢结构有微腐蚀性。升压站站址标高高于百年一遇洪水位，不受百年一遇洪水的影响。1.2.1.3环境条件海拔高度：≤1000m最高气温：40℃最低气温：-40℃月平均最高相对湿：90%日照强度：0.1W/cm23覆冰厚度：10mm污秽等级：Ⅲ1.2.1.4结构设计条件基本风压：0.5kN/m2；基本雪压：0.4kN/m2。1.2.2升压站选址升压站的站址选择，应根据风场风机布置、集电线路设计、场内道路布置，结合接入系统设计的要求全面综合考虑。站址选择，应充分考虑节约用地，合理使用土地，且不宜设在大气严重污秽地区和严重盐雾地区。站址应充分考虑风场内已有线路、出线条件，避免或减少架空线路相互交叉跨越。且应交通运输方便，尽可能靠近公路，减少冬季积雪对交通的影响。站址应具有适宜的地质、地形条件。避让重点保护的自然区和人文遗址，也不应设在有重要开采价值的矿藏上。站址附近应有生产生活用水的可靠水源。应考虑升压站与临近设施、周围环境的相互影响与协调；选址时应充分利用就近城镇的各方面设施，为职工生活提供方便。220kV以上电压等级的变电站，站区场地设计标高应高出频率1%的高水位或历史最高内涝水位；其他电压等级的的变电站站区场地设计标高应高于频率2%的洪水位或历史最高内涝水位。当场地设计标高不能满足上述要求时，需采取有效的措施，并论述措施的可靠性。南方山地风场应进行实地调研，站址选择应避开凝冻严重的高程范围。升压站规划选址阶段，应先落实项目周边是否有集团风电场集控中心，是否可以采取集控运行方式。当采用集控运行方式时，新建升压站可实现少人值守，以节约工程造价。本典型设计方案B和D即是按考虑集控的方式设计的少人值守站。1.2.3典型设计方案选择本典型设计根据集团风力发电工程的常用规模容量（50MW、200MW）和电压等级（110kV、220kV），考虑集控和非集控两种运行方式，分别编制了4种升4压站典型设计方案。其中采用集控运行方式的设计方案，为了提高运行可靠性，减少站内运行人员，高压开关设备采用GIS；采用非集控运行方式的设计方案，高压开关设备采用户外敞开式布置。风电场规划总容量50MW的项目，升压站电压等级按110kV考虑，规划总容量200MW的项目，升压站电压等级按220kV考虑。使用者可根据实际项目情况选择相近典型设计方案进行参照。表1.2-1典型设计方案一览表编号规划总容量(MW)电压等级(kV)高压开关设备形式运行管理方式方案A50110敞开式非集控方案B50110GIS集控方案C200220敞开式非集控方案D200220GIS集控52典型设计方案A（110kV敞开式）2.1方案概述2.1.1概述本典型设计升压站电压等级为110kV，总规模为50MW，设一台50MVA主变压器，升压站一次建成。升压站总平面整体分为变电工区和管理生活区两部分。变电工区包括高低压配电房、一台主变、110kV户外开关设备及SVG无功补偿设备等。电气主接线110kV侧采用线变组接线型式，110kV配电装置布置为户外敞开式，共1个断路器间隔；35kV侧采用单母线接线形式，35kV配电装置采用户内成套移开式开关柜。管理生活区主要包括综合楼、综合管理库房及其它附属建筑物。2.1.2主要经济技术指标本方案升压站的主要经济技术指标如下表2.1-1表2.1-1方案A主要经济技术指标表序号项目工程量单位备注1围墙内占地面积9375m2125X752建筑面积1965.5m2另设消防水池一座2.1综合楼1346m22.2配电房349m2含SVG室2.3综合库房270.5m23道路面积1600m24绿化面积950m25围墙长度400m设电动伸缩门2.2电气一次设计2.2.1电气主接线2.2.1.1110kV侧接线方式本方案风电场工程装机容量为50MW，建一座110kV升压变电站，设1台主变压器，每台主变为容量50MVA、电压110kV/35kV的有载调压变压器。6由于本变电站为终端变电站，110kV线路仅一回。根据《35kV～110kV变电所设计技术规程》的规定：当变电所最终性质确定为终端变电所时，如能满足要求时，宜简化接线型式，采用线路变压器组或桥型接线、单母线接线。故本110kV变电站采用线变组接线型式。2.2.1.235kV侧接线方式升压站35kV侧采用单母线的接线形式。母线对应一台主变压器，35kV配电装置采用户内成套移开式开关柜，35kV母线配置3面进线开关柜、1面小电阻开关柜、1面无功补偿装置开关柜、1面站用变开关柜、1面出线柜、1面PT柜、1面备用柜，一共9面。根据国家电网调【2011】974号文中要求“风电场应综合考虑各种发电出力水平和接入系统各种运行工况下的稳态、暂态、动态过程，配置足够的动态无功补偿容量，且动态调节的响应时间不大于30ms。风电场应确保场内无功补偿装置的动态部分自动调节，确保电容器、电抗器支路在紧急情况下能被快速正确投切”，因此本工程35kV侧装设一组快速无功补偿装置，响应时间为不大于30ms，按照并联电容器装置设计规范GB50227-2008，补偿容量按主变容量的10%～30%之间选择，补偿装置型式、容量及调节范围根据接入系统报告及其审查意见确定。35kV中性点接地方式根据国家电网公司文件974号文《关于印发风电并网运行反事故措施要点的通知》中要求风电场汇集线系统单相故障应快速切除，汇集系统应采用经电阻或消弧线圈接地的方式。由于电阻与消弧线圈接地方式均满足要求，但电阻接地方式较为经济且可满足电网运行的安全性和供电可靠性的要求，因此本工程35kV中性点接地装置采用接地变压器与电阻的方式。35kV中性点的接地方式为通过电阻接地。2.2.2主要电气设备选择2.2.2.1短路电流计算短路电流水平应根据接入系统报告审查意见及风电场实际短路电流计算结果综合确定。110kV系统短路电流水平按不低于40kA设计，35kV系统短路电流水平按不低于31.5kA设计。72.2.2.2高压侧电气设计选择1）主变压器本工程设置容量为50MVA的主变压器1台，拟选用三相、两线圈、低损耗（11型）、低噪音、有载调压、自然油循环自冷电力变压器。技术参数如下：型号：SZ11-50000/110额定容量：50MVA额定电压分接范围：121±8×1.25%/36.75kV接线组别：Ynd11阻抗电压：Ud=10.5%噪音：不大于65dB冷却方式：ONAN主变压器接地方式：110kV中性点接地方式采用经中性点接地保护装置（隔离开关、避雷器和放电间隙）接地。2）主变中性点接地保护装置型号：MT-ZJB-110(含隔离开关、避雷器、间隙)变压器额定电压：110kV变压器中性点耐受电压：250kV（峰值）95kV（有效值）隔离开关：GW13-72.5WG氧化锌避雷器：YH1.5WZ-72/186放电间隙：83kV电流互感器：100/5A5P1030VA3）断路器本工程共选用1组110kV断路器，推荐选用户外交流高压单柱式、单断口SF6断路器。该断路器开断性能高，能可靠地开断出线端短路、失步、近区故障；灭弧室结构简单、可靠，维修方便；寿命长，操作力小；占地面积小，噪音水平低，检修周期短，维护工作量少，现场安装时间短，操作安全可靠，维护方便。选用的SF6断路器技术参数为：8额定电压110kV最高工作电压126kV额定电流2000A额定频率50HZ额定短路开断电流40kA额定短路闭合电流100kA额定短时耐受电流40kA4s额定峰值耐受电流100kA弹簧操动机构电机电压DC220V分合闸线圈电压DC220V4）隔离开关推荐选用双柱、水平伸缩式隔离开关，具有占地面积小的特点。本方案设置1组单接地，2组双接地，主刀闸为电动操作机构，接地刀闸为人力操作机构。技术参数如下：型号GW5-126额定电压110kV最高工作电压126kV额定电流2000A额定峰值耐受电流100kA额定短时耐受电流（有效值）40kA4s电动操作机构电机电源AC380V5）电流互感器共设置1组110kVSF6电流互感器。型号LVQB-126额定电压110kV额定短时耐受电流40kA4s额定峰值耐受电流100kA6）电压互感器本期设置1组110kV电容式电压互感器，供测量、计量及继电保护用。9选用TYD-220/3型电容式电压互感器。2.2.2.3低压侧电气设备选择1）35kV中置移开式开关柜35kV配电装置选用三相交流户内成套装置KYN-40.5移开式开关柜，采用加强绝缘型结构，一次元件主要包括断路器、操动机构、电流互感器、避雷器等。A.风机进线柜（共３面，配置真空断路器）：KYN-40.5真空断路器1台额定电压35kV额定电流1250A额定短路开断电流31.5kA额定峰值耐受电流80kA额定短时耐受电流31.5kA（4s）电流互感器4只变比：500/1A避雷器3只YH5WZ-51/134B.出线柜（共１面，配置真空断路器）：KYN□-40.5真空断路器1台额定电压35kV额定电流2500A额定短路开断电流31.5kA额定峰值耐受电流80kA额定短时耐受电流31.5kA（4s）电流互感器5只变比：3000/1AC.小电阻接地柜（共１面，配置真空断路器）：KYN□-40.5真空断路器1台额定电压35kV额定电流1250A额定短路开断电流31.5kA额定峰值耐受电流80kA10额定短时耐受电流31.5kA（4s）电流互感器4只变比：500/1A避雷器3只YH5WZ-51/134D.无功补偿装置柜（共１面，配置SF6断路器）：KYN□-40.5真空断路器1台额定电压35kV额定电流1250A额定短路开断电流31.5kA额定峰值耐受电流80kA额定短时耐受电流31.5kA（4s）电流互感器4只变比：500/1A，500/1A，500/1A,30/1AE.PT兼避雷器柜（共1面）KYN□-40.5一次消谐装置1套额定电压35kV熔断器XRNP6-40.5避雷器型号YH5WZ-51/134F.站用变进线柜（共1面，配置真空断路器）：KYN□-40.5SF6断路器１台额定电压35kV额定电流1250A额定短路开断电流31.5kA额定峰值耐受电流80kA额定短时耐受电流31.5kA（4s）电流互感器4只变比：500/1A避雷器3只YH5WZ-51/134G.备用柜（共1面，配置SF6断路器）：KYN□-40.5SF6断路器１台额定电压35kV额定电流1250A11额定短路开断电流31.5kA额定峰值耐受电流80kA额定短时耐受电流31.5kA（4s）电流互感器4只变比：500/1A避雷器3只YH5WZ-51/1342）小电阻接地变为了确保继电保护整定值满足可靠性、速动性、选择性及灵敏性的要求，电阻值的额定电流为500A。1）接地变压器额定电压：35kV类型：干式，环氧树脂浇注联接组别：ZN额定容量：1000kVA2）电阻额定电压：35kV电阻额定电流：300A电阻阻值：40.41Ω通流时间：10s3）站用变压器①35kV站用变压器采用干式变压器，具体参数如下：型式：干式变压器容量：315kVA电压：35±2×2.5%/0.4kV联接组别：Dyn11②10kV外来电源变压器采用油浸变压器，具体参数如下：型式：干式变压器容量：315kVA电压：10±2×2.5%/0.4kV联接组别：Dyn11124）快速无功补偿装置35kV侧装设1组快速无功补偿装置，型式为SVG，暂定补偿容量为15MVar。具体项目根据项目接入系统审查意见、电能质量评价报告结论确定。5）导体选择110kV高压侧及中性点设备间的连接及出线均采用钢芯铝绞线，型号为LGJ-240/40；35kV出线柜与主变压器低压侧的连接选用绝缘管型母线。6）绝缘子选择按系统额定电压和泄漏比距（25mm/kV）选择绝缘子串片数，本工程110kV绝缘子推荐选用XWP-100型防污盘形悬式瓷绝缘子，单片绝缘子的爬电距离为450mm，110kV绝缘子串片数选取12片。2.2.3过电压保护及绝缘配合（1）直击雷保护本升压站采用3只30米高的避雷针作为配电装置防直击雷过电压保护，在建筑物屋顶女儿墙上敷设避雷带。（2）配电装置的侵入雷电波保护根据《交流电气装置的过电压保护和绝缘配合》DL/T620-1997中的规定，在110kV侧和35kV侧线路均沿全线架设避雷线，在变电站110kV侧出线侧和35kV侧母线上装均设置一组无间隙金属氧化锌避雷器，对沿线路的雷电侵入波的过电压及其他过电压进行保护。对主变压器的过电压保护，在主变压器的高、低压侧均装设金属氧化物避雷器；中性点装设金属氧化物避雷器、隔离开关并且并联棒形间隙配合接地。（3）氧化锌避雷器选择表2.2-1氧化锌避雷器参数表序号型号额定电压（kV）持续运行电压（kV）标称放电电流（kA）1YH1.5WZ-146/3201461161.52YH5WZ-51/1345140.85132.2.4接地根据《交流电气装置的接地》DL/T621-1997规定，对所有要求接地或接零部分的电气设备均应至少两点可靠的接地或接零；独立避雷针与道路或出入口、带电体等空气中距离及地中距离满足规范要求。本变电站为大接地短路电流系统，对保护接地、工作接地和过电压保护接地使用一个总的接地装置，本工程暂按不大于0.5Ω设计。本升压站的接地网为以水平接地网为主，并采用部分垂直接地极组成复合环形封闭式接地网。在构架避雷针、独立避雷针和避雷器处设集中接地装置，且与主接地网连接。水平接地线拟采用热镀锌60×6mm的扁钢，敷设深度离地面0.8m处，垂直接地极采用Φ50mm，2500mm长的热镀锌钢管。2.2.5站用电及照明2.2.5.1站用电系统本变电站设置两台站用变压器，一台干式变压器为户内安装，引接于主变低压侧35kV母线，另一台油浸变压器为户外安装，引接于站外10kV可靠电源，其中10kV变压器采用施工用变与站用变相结合的方式。站用电屏由7面MNS型交流低压柜组成。站用电系统采用三相四线制接线，380/220V中性点接地系统。站用电为单母线接线，正常运行时，10kV外来电源进线柜中的断路器为打开状态，35kV站用变回路给所有站用电屏供电；当35kV站用变一侧电源故障或者检修时，由另一侧电源给全部站用电屏供电，此功能由自动投切装置进行控制。对于较重要的站用电负荷考虑分别由双回路供电。站用电负荷表见表2.2-2。表2.2-2站用电负荷表序号名称额定容量（kW）安装（kW）运行（kW）主变压器冷却装置15×115×115（1）直流充电装置15×215×230通信电源10×210×220UPS10×110×110生活水泵6×26×26深井水泵151515室内消防水泵10×210×21014室外消防水泵20×220×220小计P1152152126110kV配电装置加热88835kV配电装置加热555电采暖设备150150120（2）综合楼空调10010080（3）SVG控制室工业空调30×26060（3）小计P2323323121综合楼照明202020综合库房及高压配电房照明555户外照明151515小计P3404040由于地处环境温度比较低的地区，主变冷却装置在冬季很少使用；电采暖负荷仅在冬季使用，并且由于运行人员较少，按照80%负荷考虑；空调机为单冷型，该负荷仅在夏季使用。由上表可知，冬季负荷为站用变运行的最大负荷，因此站用变压器计算负荷：S=0.85×P1+P2+P3=0.85×126+133+40=280.1kW根据负荷统计，计算负荷为280.1kW，因此两台站用变容量均选用315kVA。型号分别为SCB11-315/35kV和S11-315/10kV。2.2.5.2照明照明电源系统根据运行需要和事故处理时照明的重要性确定。其电源分交流电源和直流电源两种。照明分为正常照明、事故照明和应急诱导指示照明。正常照明电源取自交流站用电源；事故照明电源取自不间断电源，正常时由交流电源供电，交流电源消失时自动切换至不间断电源供电；应急诱导指示照明由交流电源供电，交流电源消失时自动切换至自带的电池供电，连续供电时间为60分钟。综合楼内照明以双管荧光灯为主；中控室照明采用格栅荧光灯，并且在中控室内设长明灯；高低压配电室采用吊杆双管荧光灯和壁灯照明；屋外配电装置采用低位投光灯作为操作检修照明；沿道路设置庭院灯作为巡视照明。在综合楼内各生产用房、进出口通道均设事故照明，事故照明采用荧光灯和应急诱导指示灯。152.2.6电气设备布置及配电装置2.2.6.1高压配电装置110kV配电装置布置户外，共1个断路器间隔，主变压器布置110kV配电装置的南侧，通过钢芯铝绞线与110kV配电装置连接，其中主变构架高度10.0米。出线通过钢芯铝绞线架空出线。2.2.6.235kV配电装置35kV配电装置，采用户内中置柜单列布置，电缆进线；主变压器35kV侧出线侧通过绝缘管型母线桥引入35kV配电装置开关柜。2.2.6.3电缆设施站用高低压电力电缆和控制电缆采用电缆沟、活动地板下、穿管和直埋的敷设方式；电缆沟采用镀锌角钢自制电缆桥架敷设电缆。高低压电力电缆和控制电缆拟采用ZRC级阻燃电缆，消防等重要电缆采用耐火型电缆。中控室、通讯机房室设活动地板，35kV高压开关柜室、站用电室及屋外配电装置设电缆沟，其余均采用电缆穿管或直埋敷设。电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿墙、楼板孔洞处，均应实施阻火封堵。电缆沟分支处、进配电室、继电保护室入口处均应实施阻火封堵。电缆穿管管口均应实施阻火封堵。2.3电气二次设计2.3.1设计原则（1）按“无人值班”（少人值守）的原则设计，按运行人员定期不定期巡视的值班方式运行。（2）配置两套完全独立的计算机监控系统——风力发电机组计算机监控系统和升压站计算机监控系统。风力发电机组计算机监控系统能与升压站计算机监控系统实现数据通信。升压站计算机监控系统配置远动通信设备，实现接入系统要求的调度自动化的远动功能。（3）系统预留远程接口，可在项目公司总部对本风电场实现遥测和遥信。（4）风力发电机组和升压站的控制系统分为两级监控。第一级为现地控制16单元级，可在各设备的现地控制屏上进行现地监控；第二级为远程监控级，可在控制中心通过计算机监控系统的操作员工作站对各设备进行遥控、遥测和遥信。（5）计算机监控系统必须满足中国国家标准《计算机信息系统安全等级划分准则》及电监会5号令《电力二次系统安全防护规定》和电监安全【2006】34号“关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知”的要求。并按国家电力监管委员会“关于印发《电力行业信息系统等级保护定级工作指导意见》的通知”确定电站信息安全保护等级。2.3.2调度管理2.3.2.1调度关系按照电力系统的要求，本风电场由省调和地调两级调度管理，并接收来自调度端的控制命令。最终调度关系以本工程接入系统报告及审查意见为准。2.3.2.2远动化范围本期工程远动信息内容如下：1)遥测：全场机端出力，即全场风力发电机组机端的有功功率总加、无功功率总加；全场上网出力，即经并网点送出的有功功率总加、无功功率总加；送出线路：有功功率、无功功率、三相电流；主变高、低压侧：有功功率、无功功率、三相电流；汇集线路：有功功率、无功功率、三相电流；无功补偿回路：无功功率、三相电流；各电压等级各段母线电压、系统频率；主变油温及绕组温度；风力发电机组机端三相电压及电流；场内测风信息。2)遥信：事故总、预告总信号；断路器位置信号；隔离开关位置信号；主保护及自动装置动作信号；17风力发电机组运行状态、低电压穿越功能投/退状态、开关动作信号。3)遥控：送出线路及主变高压侧断路器分、合闸；送出线路及主变高压侧电动操作的隔离开关分、合闸；信号复归。4)遥调：主变有载调压分接头；有功/无功调节；电压控制。最终以实际工程接入系统报告及审查意见为准。2.3.3升压变电站控制、保护、测量和信号2.3.3.1升压站计算机监控系统升压站计算机监控系统采用分层分布式100M以太网络结构，对升压站所有设备实时监视和控制，数据统一采集处理，资源共享。全站设一套对时系统（北斗和GPS双授时），实现站控层、间隔层及保护装置的时钟同步。并设置通讯管理机和远动专用设备（冗余配置），升压站计算机监控系统通过通讯管理机与风力发电机组计算机监控系统实现数据通信；远动主站具有与电力调度数据网的接口，软硬件配置支持网络通信技术和通信规约的要求。（1）主控级配置主控级设置1台操作员工作站、1台操作员兼工程师工作站、网络设备、远动通信设备、打印机、时钟同步装置等设备以及相应的配套软件等，以完成升压站各设备的数据采集、运行监视、设备控制和调度端数据传输等。（2）间隔层配置间隔层设备包括主变测控单元、线路测控单元、公用测控单元、继电保护及安全自动装置等设备，负责完成升压站各间隔层设备的数据实时采集、运行监视和控制操作，并与站控层实时通信。所有间隔层测控单元均设置必要的人机接口单元，在脱离站控层时可独立承担本间隔的全部监控任务。（3）测量监控范围按照当地电力系统的要求和DL/T5137《电测量及电能计量装置设计技术规18程》的规定，测量升压站各电压等级回路的三相电压、三相电流、有功功率、无功功率、功率因素、频率等，并对升压站各断路器和隔离开关状态信号、主变压器有载调压分接头、无功补偿装置状态信号、保护动作及告警信号、主变温度、计量系统、所用电系统、直流系统和逆变电源系统等进行数据采集和处理，以完成升压站安全运行监视、状态监视、过程监视、越限报警和事故追忆等。并完成各电压等级的断路器、电动操作隔离开关和接地开关分合闸控制、主变压器有载调压分接头调整、无功补偿装置的自动投切、保护定值下发、事故信号复归、交直流系统控制等操作。2.3.3.2计量系统（1）关口计量本工程上网电量计量关口点设在风电场升压站的主变高压侧及110kV送出线路出口处。关口计量电流互感器采用0.2S级，电压互感器采用0.2级，关口计量表按照当地电力系统的要求配置主、副表、配置电能采集装置1套。计量传输通道拟采用专用的光纤通道和专线拨号传输通道。最终方案以本工程接入系统报告及审查意见为准。（2）考核计量为满足升压站内考核计量的需要，在集电线路、无功补偿回路、接地变及所用变回路按1+0原则配置0.5s级双向多功能电能计量表，电能计量表带RS485通信接口，可将数据上传至升压站计算机监控系统。（3）CDM计量如本工程有CDM计量需求，表计及抄表设备等应满足CDM计量要求。2.3.3.3升压站微机防误操作系统本工程采用单元电气闭锁回路加微机防误操作系统的方案，配置防误操作主机、电脑钥匙、锁具等。操作控制功能可按远方操作、站控层、间隔层、设备级的分层操作原则考虑，在设备的电动操作控制回路中串联以闭锁回路控制的接点或锁具，在设备的手动操控部件上加装受闭锁回路控制的锁具，同时尽可能按技术条件的要求防止走空程操作，无论设备处在哪一层操作控制，设备的运行状态和选择切换开关的状态都应具备防误闭锁功能。防误操作主机应具有口令权限保护和操作监护功能，以允许监护人员在防误操作主机上对操作员操作实施监护。防误操作主机应具有与升压站计算机监控系统通讯功能，以实现对升压站电气设备位置信号的实时采集，实现防误操作主机19与现场设备状态的一致性，当这些功能故障时应发出告警信息。现场操作通过电脑钥匙实现，操作完毕后应将电脑钥匙中当前状态信息返回给防误操作主机进行状态更新，以确保防误操作主机与现场设备状态相对应。当进行保护校验、断路器检修等工作时，应能利用“检修挂牌”禁止计算机监控系统对此断路器进行遥控操作；当一次设备运行而自动化装置需要进行维护、校验或修改程序时，应能利用“闭锁挂牌”闭锁计算机监控系统对所有设备进行遥控操作。2.3.3.4系统自动保护和安全自动装置（1）同步系统本工程所有风力发电机组出口断路器均作为同步点。风力发电机组出口断路器的同步已集成在风力发电机组的控制系统中完成，本升压站不单独配置同步装置。（2）对时系统本工程配备全站统一的卫星时钟设备和网络授时设备，对场内各种系统和设备的时钟进行统一校正。系统具备接收GPS和北斗时间源、具有内部守时，输出多制式，可以满足场内系统和设备的多种对时要求。（3）调度数据网接口装置为满足风电场及升压站内信息通过调度数据网向调度端传送的要求，本工程配置了一套电力调度数据网络接口装置，包括路由器和交换机，以便远动和电能量等信息通过数据网络通道及时、可靠地传送到各级调度所。具体装置型号应与上级调度部门要求一致。（4）网络安全防护装置根据国家电网公司【2006】1167号文及电监安全【2006】34号文“关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知”的要求，在控制区、非控制区与广域网的纵向连接设置经国家指定部门检测认证的电力专用纵向加密认证装置，实现双向身份认证、数据加密和访问控制。具体装置型号应与上级调度部门要求一致。（5）电能质量监测装置本工程配置电能质量在线监测装置1套，监测点设在主变高压侧及110kV送出线路出口处、35kV无功补偿回路、相同风机的1回35kV集电线路，最终监20测点以本工程接入系统报告及审查意见为准。完成对风电场可能引起的电压偏差、频率偏差、三相不平衡度、谐波、电压波动、闪变等进行在线监测。并能够以网络通讯方式接入省电力调度数据网，将监测信息送至上级调度部门电能质量监测中心。（6）功角测量装置为便于风电运行和脱网分析，本工程拟配置1套功角测量装置。接入量为主变高压侧及110kV送出线路出口处、35kV无功补偿回路、相同风机的1回35kV集电线路，最终方案以本工程接入系统报告及审查意见为准。（7）安全自动装置为防止电力系统失去稳定性和避免电力系统发生大面积停电事故，本工程拟配置1套安全自动装置。最终方案以本工程接入系统报告及审查意见为准。（8）110kV线路保护升压站110kV送出线路配置纵联电流差动保护（拟采用专用光纤通道），阶段式相间和接地距离保护，零序电流保护。线路保护含三相一次重合闸，并配置三相操作箱。保护配置方案最终以本工程接入系统报告及审查意见为准。（9）110kV母线保护110kV母线配置微机母线保护1套。母线保护装置根据110kV母线的运行方式配置，保护动作跳开110kV母线上的相应断路器。（10）故障录波装置本工程配置1套故障录波装置，启动判据应至少包括电压越限和电压突变量，记录升压站内设备在故障前200ms至故障后6s的电气量数据，用于电力故障动态记录与分析，波形记录应满足相关技术标准。故障录波装置接入的电气量满足国家电网调[2011]974号文《风电并网运行反事故措施要点》的要求。具体接入量为主变高压侧及110kV送出线路出口处、35kV无功补偿回路、35kV集电线路、无功补偿支路、所用变支路以及接地变支路的模拟量、开关量及保护动作信号。容量配置为64路模拟量、128路开关量。（11）故障信息子站本工程配置1套故障信息子站。升压站内各保护装置及故障录波装置通过RS485串口或以太网口接入故障信息子站，通过故障信息子站将保护和故障录波信息送至上级调度部门。（12）自动电压控制（AVC）子站21本工程配置1套自动电压控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。（13）自动发电量控制（AGC）子站本工程配置1套自动发电量控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。2.3.3.5元件继电保护（1）主变压器保护主变压器配置1套纵联差动保护，一套非电量保护，高、低压侧后备保护，高、低压侧配置三相操作箱。差动保护，包括：差动电流速断和2次谐波制动比率差动保护，保护动作于跳开变压器各侧断路器。非电量保护，包括：轻重瓦斯、温度、压力释放、油位异常等，保护动作于跳开变压器各侧断路器；非电量保护引入接点均为强电220V开关量空接点。后备保护，包括：110kV侧复合电压闭锁过流速断保护，跳主变两侧开关；110kV侧复合电压闭锁过电流保护，带时限动作于主变两侧开关跳闸；110kV侧中性点零序电流I、II段保护，带时限动作于主变两侧开关跳闸；110kV侧零序电压和间隙零序电流保护，带时限动作于主变两侧开关跳闸；35kV侧两段式复合电压闭锁方向过电流保护，每段三时限，一时限切35kV母联，二时限切35kV侧断路器，三时限动作于主变两侧开关跳闸；110kV和35kV侧过负荷闭锁有载调压；110kV和35kV侧过负荷保护，延时动作于发信号。（2）35kV集电线路保护保护配置电流速断保护、过电流保护及零序电流保护，保护动作于跳开本线路断路器。（3）无功补偿回路保护SVG及电容器支路装设电流差动保护、电流速断保护、过电流保护、零序电流保护，保护动作于跳开本支路，电容器本体采用差压保护。（4）35kV接地变保护保护配置电流速断保护、过电流保护、零序电流保护及非电量保护，其中零序电流保护配置为两段，I段动作于35kV母联，II段动作于本接地变及主变低压侧断路器，其它保护动作于跳开本接地变断路器，并联跳主变低压侧断路器。（5）站用变保护22保护配置电流速断保护、过电流保护、非电量保护及高、低压侧零序电流保护，保护动作于跳开站用变两侧断路器。（6）35kV母线差动保护35kV汇集系统母线配置1套微机型母线差动保护，母线保护装置根据35kV母线的运行方式配置，保护动作跳开35kV母线上的相应断路器。2.3.4交直流控制电源系统为了给计算机监控系统、继电保护、自动装置、测控装置和事故照明等提供可靠的电源，本工程配置交直流控制电源系统，包括直流电源和交流不停电电源系统两部分。2.3.4.1直流电源本升压站采用直流220V电源系统。蓄电池组采用性能可靠、免维护的阀控式密封铅酸蓄电池。经直流负荷初步统计，拟选用2组200Ah的蓄电池可满足升压站事故停电1h的放电容量和事故放电末期最大冲击负荷容量。表2.3-1直流系数复核统计表序号负荷名称装置容量(kW)负荷系数计算容量(kW)负荷电流（A）经常电流（A）事故放电时间（h）及放电电流（A）初期持续放电（h）随机1min0.51.05s1经常负荷3.00.6/0.81.88.188.1810.910.910.92事故照明1.01.01.04.544.544.544.543DC-DC变换3.00.82.410.9010.9010.9010.9010.904UPS装置5.00.63.017.0517.0517.0517.055断路器操作1.01.01.04.554.6+3.06电流统计(A)I019.08I143.39I243.39I343.39IR7.67容量统计(Ah)21.721.78容量累加(Ah)21.743.39直流电源屏包括充电装置屏、馈线屏和蓄电池屏。直流电源系统的接线采用单母线分段接线，直流电源屏中配置微机监控装置、微机绝缘监察装置和蓄电池巡检装置。蓄电池采用浮充电运行方式。充电及浮充电采用高频开关电源模块，电源模块按（N+1）冗余热备份原则配置。232.3.4.2不停电电源系统（UPS）需交流电源供电的计算机监控系统、网络设备、打印机等可由带逆变装置的集中UPS电源供电，UPS电源的交流来自于升压站站用电系统，直流来自于升压站直流电源。选用2套7.5kVA的UPS用于保证站内计算机监控系统、网络设备、打印机等的交流用电。UPS电源具有电源分配功能，并带有串口（RS485）可与升压站计算机监控系统通信。2.3.5图像监控及防盗报警系统升压站装设1套图像监控及防盗报警系统，其功能按满足安全防范要求配置。图像监控及防盗报警系统设备包括视频服务器、终端监视器、录像设备、摄像机、传输线缆、云台、防护罩、编码器及远红外线探测器或电子栅栏等。在中控室设置控制中心，升压站内各配电室、变电工区、各出入口等配置摄像机，沿变电站围墙周围设置远红外线探测器或电子栅栏等。图像监控及防盗报警系统能够实时视频监视、远程/本地视频控制、智能报警、智能录像等，以满足生产运行对安全巡视的要求。2.3.6电工二次接线本工程电工二次接线参照DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》、SL438-2008《水利水电工程二次接线设计规范》、国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》及国家电网生[2007]883号《国家电网公司发电厂重大反事故措施（试行）》等相关规程规范的要求执行。2.3.6.1二次接地铜网继电保护室及通信室敷设专用接地铜排网，微机保护、测控及自动装置屏内接地铜排与专用接地铜排网相连，专用接地铜排网经一点与主接地网可靠连接，构成一个二次等电位接地网。在二次电缆沟的上层敷设接地铜排，构筑二次电缆沟的屏蔽层；在保护测控装置就地安装的高压开关柜的柜底电缆沟内敷设接地铜排，接地铜排与主接地网一点可靠连接，以构成就地安装保护测控装置的二次等电位接地网。2.3.6.2电流、电压互感器配置根据本工程保护、测量的要求以及DL/T866-2004《电流互感器和电压互感器24选择及计算导则》等规程规范的要求，对电流、电压互感器进行配置，具体详见附图《升压站继电保护配置图》。2.3.7电工试验设备根据风电场工程管理原则和需要，需要配备一定数量的仪器仪表设备，检验新安装的或已投入运行的电气设备进行调整、试验以及维护和检验。试验设备主要包括试验台、试验电源屏、示波器、万用表、交流电压表、电流表及专用工具等。2.3.8电气二次设备布置升压站设有继电保护室、中控室和通信室。风力发电机组监控系统除主控级计算机主机系统布置在升压站计算机室内外，其余设备均集成在风力发电机组机舱里。升压站监控系统主控级计算机主机系统、保护/测控及自动装置屏、直流充馈电设备及阀控式密封铅酸蓄电池（免维护蓄电池）布置在继电保护室内，35kV保护测控及计量装置布置在相应的35kV开关柜内。升压站中控室放置风力发电机组、升压站监控系统主控级计算机人机接口部分，并作为运行人员的值班室。2.4通信设计2.4.1系统通信系统通信是为上级主管部门对升压站生产调度和现代化管理提供电话通道，并为继电保护、远动和计算机监控系统等提供信息传输通道。本工程考虑采用光纤通信作为系统通信的主备用方式。根据风电场升压站一次接线，本阶段设计暂定为架空地线复合光缆（OPGW）至对侧的光通信方式。本设计暂按在升压站侧设置两套SDH光传输设备，两台PCM计入设备考虑。2.4.2场内通信风力发电机组与升压站之间的语音通信方式采用IP语音电话方式。在升压站内的程控调度交换机上配置IP网关功能，每个风机塔筒内配置一个模拟VOIP网关，实现风力发电机组与升压站之间IP电话通信。25各风力发电机组之间，风力发电机组塔顶与地面之间，选用无线对讲机及公网手机的通信方式，无线对讲机暂按6部配置。2.4.3站内通信站内通信是为升压站生产运行、调度指挥及行政办公系统各职能部门之间业务联系和对外通信联络提供服务，分为站内生产调度通信和行政管理通信。根据本风电场升压站规模及其在系统中的重要地位，为适应系统调度管理水平，满足电力系统通信发展的要求，同时考虑到设备管理上的方便，在升压站内设置一套容量为48线行/调合一程控调度交换机。生产调度通信用户和行政管理通信用户按中继群划分，分别为升压站生产运行、巡视检修和行政业务提供通信服务。设备选型配置将根据当前通信技术发展状况和升压站自动化运行水平以及对通信业务的实际需要，设置与不同类型设备相连接的接口装置，配置普通双手柄调度台一套，并配置数字录音系统，具有自动录音接口、级别控制、多方通话、一键到位、单键编程、扩音、会议电话、强插强撤等调度功能。2.4.4对外通信对外通信即升压站通过地方电信部门与外界的通信联系，主要是升压站至当地电话局的中继通信线路和直通用户线路。根据升压站布置规模和交换机容量以及通信业务量大小，现阶段暂考虑在升压站与当地电话局之间敷设一条30对市话电缆，以满足对外通信的需要。线路建设的具体方案待与当地电信部门协商后确定。2.4.5通信电源所有通信设备的工作电源均采用-48V直流电源供电，由两套DC/DC电源变换模块供电，直流母线为单母分段接线，具体配置如下：二套DC/DC48V/100A电源变换模块，由站内220V直流系统200Ah阀控式密封铅酸蓄电池组组供电。2.4.6配线及接地配线设备采用音频配线和综合配线设备。音频配线架的容量为200回线，所有通信电缆和电话线必须通过音频配线架至通信设备，通信电缆和电话线的敷设采用沿电缆沟或穿管方式敷设。综合配线架的容量为100回线24芯32系统，综合配线设备主要供光纤配线26和数字配线用，所有通信光缆和2M电缆必须通过综合配线架至各通信设备。所有通信设备的工作接地和保护接地与110kV升压站共用一个接地网。2.4.7通信设备布置本工程设置通信设备室，通信设备包括光传输设备、程控调度交换设备、配线设备、通信电源等布置在升压站通信设备室内，调度台布置在中控室控制台上。2.5土建设计2.5.1升压站站区规划与总布置2.5.1.1升压站站区规划升压站按最终规模进行规划设计，并使站区总平面尽量规整。升压站建筑物在平面布置、空间组合上，根据工艺技术、运行和生活需要，合理布置，分区明确，交通便利，充分考虑自然地形，布局紧凑，合理节地。据此原则，对升压站内的办公生活区、升压工区、水源及给排水设施、进站道路及站内交通、进出线走廊等进行统筹安排、合理布局。2.5.1.2升压站总平面布置本典设升压站的用地均按最终规模一次性征用。升压站围墙内用地面积按《电力工程项目建设用地指标（风电场）》控制，对山地风场尽可能压缩面积，以节约土石方量，从而降低工程造价。总平面布置上力求紧凑合理，并使综合楼内主控室有较好的朝向，同时方便观察到各个配电装置区域。全站的总平面按《变电所总布置设计技术规程》（DL/T5056-2007）来布置，在满足自然条件和工程特点的前提下，考虑了安全、防火、卫生、运行检修、交通运输、环境保护等各方面因素。建（构）筑物的间距应满足防火要求。本方案升压站总平面布置详见升压站总平面布置图DS-A-K1-01。本方案按站前生活区和配电生产区分开布设的模式，生活区和生产区之间结合建筑布局设部分围栏，并在醒目位置设警示牌，以利安全。升压站设有环形道路，便于设备运输、安装、检修和消防车辆通行。升压站主要建筑物为集生活、办公、控制为一体的综合楼和具有配电功能的27高低压配电房，配套设施为综合库房，其主要功能有生活水泵房、消防水泵房、备品备件、消防水池和车库等；升压站主要构筑物为无功补偿设备基础、主变压器基础及室外架构、避雷针等。升压站各建、构筑物的火灾危险类别及其耐火等级根据相关规范确定，本次设计除总事故油池耐火等级为一级外，其余各建、构筑物的耐火等级均为二级。升压站围墙设计：采用高度为2.3m铁围栏。升压站的大门设计：主出入口采用6.0m宽电动伸缩门，对于有分期建设的方案考虑设置设备出入口兼做为后期扩建施工出入口。本典设设计了三种主出入口方案，详附图DS-0-K1-01（方案一）~DS-0-K1-03（方案三），其中DS-0-K1-03（方案三）造型简洁，不单设人行出入口。DS-0-K1-01（方案一）~DS-0-K1-02（方案二）在电动伸缩门的一侧设专用人行小门，实现人车分流。各方案均在入口墙面醒目位置设置3.0mX1.6m的中电投地标LOGO，在方案一和方案二中，结合人车分流入口的设置，在立面造型上，组合了“CPI”三个英文字母，即集团的简写。2.5.1.3站区竖向布置站区竖向布置应合理利用自然地形，根据工艺要求、站区总平面布置格局、交通运输、雨水排放方式、土石方平衡等综合考虑，因地制宜、尽量减小边坡用地、场地平整土（石）方量、挡土墙、护坡等工程量，并使场地排水路径短而顺畅。110kV站址设计标高宜高出频率为2%的高水位之上，内涝地区站址标高宜高出相应频率的内涝水位0.5m。本方案站区采用平坡布置方式，场地设计坡度根据设备布置、土质条件、排水方式和道路纵坡确定为0.5%～2%，以利排水，同时，局部最大坡度不宜大于6%，以利运输并防冲刷；户外配电装置平行母线方向的场地坡度不大于1%。升压站所有建筑物的室内标高均高于室外标高0.3m以上。当场平挖填方高度较大时，建议采用挡土墙防护方式以保证高边坡的稳定，应综合分析工程地质条件、挖（填）方深（厚）度、排水条件、周边环境、施工季节，和永久边坡的因素，因地制宜，合理设计、严格监控。填方区压实填土边坡允许值，应根据其厚度填料性质等因素，结合地区经验确定。28竖向设计，特别注意合理规划场地，保证场地、道路等地表排水通畅。同时，竖向设计要考虑防洪及雨季时站址周围雨水的排散，站址周围需要加强截水排水设施。站内场地采用有组织排水，站内雨水通过路面雨水篦子及雨水管道系统排至站外指定地点。户外配电装置场地排水应通畅，对高出地面的电缆沟拦截的雨水，采用过水沟盖板的方式排除。挖方区应设坡顶天沟截水，坡脚设排水明沟。2.5.1.4站区地下管线（沟道）布置站区管线的布置，根据工艺要求，尽可能顺畅、短捷，减少埋深和交叉，并沿道路布置，以方便检修。地下管沟与建构筑物或其它管沟的距离则根据有关规程、规范、管沟埋深、基础形式等因素综合确定。屋外电缆沟采用现浇混凝土地下电缆沟道，每隔15米设置沉降缝一道，沟盖板采用预制钢筋混凝土盖板，高于场地标高0.1m，以防雨水流入，穿过道路的电缆沟沟道采用暗敷方式，沟底按排水方向设不小于0.3%排水坡度，并在沟道内有利排水的地点设集水坑和排水管引出，并满足场区排水要求。站区其它地下管线均采用直埋，包括给、排水管和事故油管。管线的布置原则按照规范执行。2.5.1.5站区道路布置站内外道路应根据运行、检修、消防和大件设备运输要求，并结合总平面布置、竖向布置、自然条件和施工运输等因素进行规划设计。站内外道路的平面布置、纵坡及设计标高应协调一致、相互衔接。进站道路的路径应根据站址周围道路现状、结合风电场道路规划和站区平面、竖向布置综合确定。为了节约投资和减少植被的破坏，进站道路尽可能利用已有的场内自然道路，就近引入进站道路。道路可参照四级公路主要技术指标进行设计，路面宜选用中级及以上路面，路面宽度4.5m。站内道路根据消防和工艺需求，按环行布置，站内道路采用城市型混凝土路面，转弯半径9.0m，110kV站的主要车行道路宽4.0m，电气设备的安装、检修及消防均能满足要求。2.5.1.6户外配电装置场地地面处理和绿化户外配电装置场地，采用碎石地坪，必要的区域铺砌预制连锁砌块，用于巡视、操作和检修设备。29升压站内充分利用站区场地进行绿化，提高绿化效果，改善站区环境和运行条件。特别是主入口、站前区宜配置观赏性和美化效果好的常绿树种、花草，以美化站区环境，形成入口花园。2.5.2建筑设计2.5.2.1建筑物建筑设计站内主要建筑物为综合楼、高低压配电房，配套的设施为综合库房。本方案的单体建筑图纸编录如下表2.5-1：表2.5-1方案A单体建筑图纸目录图纸编号图纸名称备注DS-A-K1-02综合楼一层平面布置图综合楼建筑面积DS-A-K1-03综合楼二层平面布置图1346平米DS-A-K1-04综合楼屋顶平面布置图DS-A-K1-05综合楼①～⑦轴立面图DS-A-K1-06综合楼⑦～①轴立面图DS-A-K1-07综合库房平面图综合库房建筑DS-A-K1-08综合库房屋顶平面图面积270.5平米DS-A-K1-09综合库房立面图DS-A-K1-10配电房平面布置图配电房建筑面积DS-A-K1-11配电房立面图349平米1）综合楼：综合楼的建筑面积设计标准按《中电投风电场工程可研设计管理导则》控制，色彩按中电投《品牌推广应用手册》中相关规定执行，并在主立面适当位置标识中电投LOGO。综合楼采用2层框架结构，陶瓦坡屋面，Ⅰ级防水，节能断桥铝合金窗中空玻璃。综合楼集办公控制、生活休息多功能为一体，在单体建筑格局布置上做到分区明确，使得建筑功能上既满足运行的工艺要求，又避免生活、办公相互干扰。建筑设计在考虑便于生产生活的同时，注重空间功能的相对独立性。与壮观的风电场以及周围的环境比较起来，升压站的综合楼体量相对较小，而且风电场一般离市区比较远，在风电场工作的人员不是很多，在这种环境下人可能会产生孤独感。设计中尽量利用建筑语言，通过综合楼形体的高低错落、不同色彩与材质的对比等等，给工作人员提供一种温馨的场所，楼前院落尽量多的布置绿化，并将自然的绿色引入到建筑周边和室内，使得工作人员能体验一种人文关怀。2）高低压配电房：作为工艺房的高低压配电房，按电气生活工艺需求确定。30一般来说，高低压配电房为单层建筑，框架结构，Ⅰ级防水平屋面。高低压配电房层高5.1m，建筑高度6.25m（至女儿墙顶）。高低压配电房功能上主要设置35kV盘柜室、400V站用电室等。3）综合库房：站区内其它配套用房集结为综合库房，单层建筑，砖混结构，Ⅱ级防水坡屋面。层高为3.3m。综合库房的主要功能有消防水泵房、消防水池和车库、备品备件和检修间等。其中消防水池为地下钢筋混凝土结构。2.5.2.2建筑装修1）室外装修简介：各建筑物外墙均以涂料饰面为主，主体为灰白色涂料，配深蓝色条带。综合楼建筑设灰色真石漆墙裙，整体色调庄重简洁，并在综合楼墙面标识中电投LOGO。各建筑色彩相互协调一致，立面处理以简洁稳重大方为原则。2）室内装修简介：室内装修以二次精装到位考虑，一般的材料做法，按《中电投风电场工程可研设计管理导则》中表9.1.3-2“室内装修标准推荐表”控制。2.5.2.3建筑节能按相关标准进行节能设计。本案建筑总平面的布置和设计，控制综合楼体型系数小于0.4，建筑每个朝向的外窗面积与墙面面积比均小于0.7。针对不同气候区采取不同的节能措施，严寒和寒冷地区，建筑设计上以冬季防寒为主，通过在外墙和屋面设置XPS外保温措施，使围护结构的传热系数均满足规范要求。综合楼主出入口设防寒门斗，外窗采用断桥铝合金中空玻璃节能窗，保证气密性、传热系数符合节能规范要求。南方建筑要防潮防热，加强通风隔热措施。通过建筑节能措施，同时提高采暖、通风设备及其系统的能效，加之照明节能设计，确保站内建筑为节能建筑。312.5.3结构设计2.5.3.1主要技术参数和建筑材料基本风压：0.5kN/m2；基本雪压：0.4kN/m2；抗震设防烈度：7度；标准冻土深度：1.0m。现浇混凝土：C15、C20、C25、C30；预制混凝土：C30；钢筋：HPB300、HRB400；型钢：Q235；墙材：陶粒混凝土空心砌块、蒸压灰砂砖、烧结多孔砖等。2.5.3.2建筑物结构设计1）建筑物结构布置建筑物结构布置见下表2.5-2：表2.5-2各建筑物结构布置一览表2）建筑物结构设计及抗震设防等级主要建筑物的等级详见下表2.5-3：表2主要建（构）筑物的等级表2.5.3.3构筑物结构设计1）户外配电装置升压站采用户外配电装置，架构均采用Φ300钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架，材料均为Q235D，焊条为E43或E50。站内设3座30m高钢结构避雷针。所有钢构件均采用整体热镀锌防腐。架构及支架基础均采用杯口式现浇混凝土独立扩展基础。2）主变基础及事故油池序号名称结构类型基础型式地基方案1综合楼二层框架结构独立基础天然地基2高低压配电房一层框架结构独立基础天然地基3综合库房一层砖混结构条形基础天然地基序号名称建筑结构安全等级抗震设防类别抗震设防烈度地震作用抗震措施1综合楼二丙类7度7度2高低压配电房二丙类7度7度3综合库房二丙类7度7度32主变基础采用C30钢筋混凝土，贮油池尺寸比主变外轮廓每边大1.0m左右。贮油池底板及侧壁均为钢筋混凝土结构，侧壁高出地面0.2m，水泥砂浆抹面。主变基础采用钢筋混凝土扩展基础。公共事故油池有效容积按最大单台主变油量的100%设计，内铺φ50~φ80干净卵石，厚度不小于200mm。公共事故油池为C30钢筋混凝土结构，现场浇筑。公共事故油池应有油水分离功能，其排出口应引至安全处所。3）电缆沟屋外电缆沟采用现浇混凝土电缆沟，每隔10米设置沉降缝一道，电缆沟沟底设排水沟，沟内设0.3%排水坡度排至场内渗水井。沟盖板采用预制电缆沟盖板。过道路电缆沟采用暗敷方式，并满足场区排水要求。2.5.4采暖空调设计2.5.4.1采暖方式根据当地气候条件，本工程拟采用电暖气采暖或空调采暖。电采暖散热器采用合金材质，根据房间的朝向、使用功能、围护结构型式，配置相应负荷的电采暖设备，设置温控装置，手动调节房间内温度。南方地区采用空调采暖时，仅计算极端天气下的建筑采暖热负荷，配置相应负荷的分体式冷暖空调，保证冬季极端天气可通过空调取暖。2.5.4.2通风空调（1）综合楼通风a）综合楼厨房操作间，采用自然进风，机械排风的通风方式。厨房的灶台处设机械排风机，通风量的确定，按规定执行。b）综合楼内卫生间采用卫生间通风器通风。c）综合楼内蓄电池室采用自然进风，机械排风的通风方式。为保持负压，设置换气次数不少于每小时6次的事故排风风机，事故排风风机兼作通风。d）综合楼内的控制室及继电保护室规范要求要设置排烟设置，但由于此处房间开窗面积足够大，故排烟系统采用自然排烟，当发生火灾时，在确定火灾被扑灭后，开启窗户进行排烟。e）综合楼的中控室、通讯室、继保室等房间采用分体空调，调节室内温度。33（2）高低压配电房通风a）35kV配电装置室设事故排风机，事故排风机兼作夏季通风，采用自然进风，机械排风的通风方式，正压通风。事故排风风量按换气次数不少于每小时12次。当配电装置室发生火灾时，通风机自动切断电源。b）所用变室采用自然进风，机械排风的通风方式。夏季按排风温度不超过40℃，进风和排风温差不超过15℃计算。设事故排风机，事故排风机兼作夏季通风作用。通风量按不少于每小时10次加上干式变压器所需要的通风量计算换气风量。2.5.5给排水设计2.5.5.1供水水源本工程主要用水为风电场升压站生活饮用水。变电站一般处于郊外，无市政供水管网，本工程永久生活用水考虑采用地下水。将水通过管路引到站区内可作为永久生活用水水源，深井水水质满足饮用标准。站区的日最高用水量为6m3/d。深井水由管道输送至消防水池和生活水箱。生活水箱与深井潜水泵之间设置自动液位启停信号装置。输水干管采用DN50焊接钢管给水管，管道公称压力为1.0MPa，管顶埋深不小于当地冻深。2.5.5.2生活给水系统本工程生活用水主要包括生活盥洗用水、淋浴用水、厨房用水及冲洗用水等。变电站全日生活最高用水量为6m³/d，包括绿地浇洒、冲洗车辆及车库地面等辅助生产用水。宿舍淋浴用热水由电热水器提供，电热水器设置在每个宿舍的卫生间内。生活给水采用独立供水系统。站内设置一座生活水箱间，水箱间内设置一座2m3的装配式钢板生活给水箱，生活水箱采用液位控制，水位低时自动启动深井泵向生活水箱输水。经变频水泵加压输送至各个用水点，变频水泵为两台，一用一备。变频水泵出水口设置紫外线消毒器等生活用水消毒净化装置。本工程生活用水点为标准卫生间的卫生洁具，包括洗脸盆、淋浴器、坐便器；公共卫生间小便器、蹲便器、洗手盆等卫生洁具；厨房洗涤用水器具。卫生器具均采用陶瓷材质节水型器具。生活给水管采用PPR管，PPR管采用热熔连接方式。34室内管道给水立管采用明装方式，卫生间内给水支管采用墙内暗装敷设。室外管顶埋深不小于当地冻土深度，给水管道与排水管道作合理避让。本工程设计时需考虑升压站内道路、绿地植被的浇洒，车辆清洗的用水。在绿地内预留给水检查井，预留给水阀门。2.5.5.3排水系统（1）污水排放系统升压站内生活污水采用污废合流制，由各室内排水点汇集后排至室外污水管网，厨房污水经隔油装置处理后排放。生活污水经室外污水检查井汇集后流至设在所区内的化粪池，沉淀后流至生活污水一体化处理设备，经处理后达到绿化用水标准，排至适当的地点。化粪池及生活污水一体化处理设备的废物定期清掏后外运。室内排水管用硬聚氯乙烯排水管，接口采用冷胶粘接；室外排水管采用高密度双壁波纹管，橡胶接口，室外管顶埋不小于当地冻土深度。（2）雨水排放系统升压站站区采用有组织排水系统，城市型道路型式。在路面设置边沟式雨水篦子，收集雨水后汇集至雨水检查井，通过埋地雨水管道排至站外。埋地雨水管道采用高密度双壁波纹管，橡胶接口，室外管顶埋深不小于当地冻土深度。雨季电缆沟内积水及事故油池内废水通过管道汇集到雨水检查井，通过雨水管道流出。2.6消防设计2.6.1建筑物火灾危险性分类及耐火等级本方案建筑物火灾危险性分类及耐火等级按《火力发电厂与变电所设计防火规范》（GB50229-2006）执行。各建筑物的火灾危险性及耐火等级见表2.6-1。35表2.6-1建筑物的火灾危险性分类及其耐火等级序号建筑物名称火灾危险性最低耐火等级1综合楼戊类二级2配电房丁类二级2.6.2主要场所及机电设备消防设计2.6.2.1风力发电机组及箱变消防风力发电机组机舱消防由设备厂家随机配备的灭火设备（器具）进行灭火。每台风电机组塔筒附近约10m左右配置一台箱式变电站，消防车沿风场内道路可到达箱式变电站及塔筒附近进行灭火。2.6.2.2升压站户外电气设备消防（1）主变压器升压站内主变压器单台容量为50MVA，根据《火力发电厂与变电站设计防火规范》（GB50229-2006）的规定，不设置水喷雾灭火系统。在主变压器场设置推车式灭火器和主变事故油池，同时配备1m3砂箱、消防铲等。主变压器底部设有贮油坑，容积为主变压器油量的20﹪，贮油坑的四周设挡油坎，高出地面100mm。坑内铺设厚度为250mm的卵石，卵石粒径为50--80mm，坑底设有排油管，能将事故油及消防废水排至事故油池中。（2）户外配电装置消防110kV配电装置采用户外敞开式布置，设备为耐燃性设备，在配电工区内配置推车式灭火器，同时配备1m3砂箱、消防斧铲等。2.6.2.3电缆消防（1）应采用阻燃或耐火电缆的场所及回路a)应急照明、火灾自动报警、自动灭火装置、防排烟设施、消防水泵、消防电梯等联动系统；b)变压器强油风（水）冷却装置、通信电源、远动装置、控制系统、保护测控装置电源等重要负荷的双回供电回路。（2）电缆在其敷设通道、构筑物及设备电缆引接孔等内的防火措施36a)电缆室（夹层）中、电缆竖井、电缆通（沟、隧）道中及在电缆桥架上架空敷设的动力电缆、控制电缆、通信电缆及光缆等均应分类、分层排列敷设。动力电缆的上下层（对于电缆竖井内的动力电缆即为左右列）之间，应装设耐火隔板，其耐火极限不应低于1h。b)以下部位应用耐火极限不低于1h的不燃材料进行封堵：1)电缆穿越楼板、墙体、电缆室（夹层）的孔洞。其中电缆竖井封堵应采用除耐火极限不低于1h的防火封堵材料之外，还应用防火隔板等防火材料组合封堵。封堵层应能承受巡检人员的荷载。活动人孔可采用承重型防火隔板制作。2)电缆引接至所有的屏、柜、箱等中的电缆孔洞。3)电缆保护管的两端。c)在电缆通（沟、隧）道中的下列部位，宜设置阻火墙（防火墙），阻火墙紧靠两侧不少于1m区段所有电缆上应施加防火涂料、包带或设置挡火板等措施。1)主沟道的分支电缆沟引接处。2)室外进入室内电缆沟道处。3)不同电压配电装置交界处。4)长距离电缆通道中每相隔约100m处。5)电缆沟道与围墙的交叉处。（3）阻燃或耐火电缆可不设层间防火隔板、不刷防火涂料。当其敷设在电缆室（夹层）中、电缆竖井、电缆通（沟、隧）道中时，可不采取防火保护措施。（4）非阻燃性电缆用于明敷时，应符合下列规定：a)在易受外因波及而着火的场所，宜对该范围内的电缆实施阻燃防护；对重要电缆回路，可在适当部位设置阻火段以阻止延燃。当电缆数量较多时，也可采用阻燃、耐火槽盒或阻火包等。b)在接头两侧电缆各约3m区段和该范围内邻近并行敷设的其他电缆上，宜采用防火包带阻止延燃。2.6.2.4升压站电气房间消防升压站主要电气房间有35kV配电室、站用变压器室、无功补偿装置室、中控室、继电保护室、通信室、直流盘室、蓄电池室等，根据其火灾危险性等级，37配置一定数量的手提式灭火器，同时配备烟感探测装置及手动报警器。各房间所有通往室外的孔洞均采用防火材料封堵。2.6.3消防通道和安全疏散通道站内所有交通道路净宽均大于等于4.0m，能兼作消防车道。2.6.4建筑消防设计本案主要的建筑为综合楼，综合楼为2层框架结构，建筑面积约1346m2，设两部楼梯，疏散出口的数量和宽度满足规范要求。不同功能房间均用不燃材料实体墙进行分隔。无功补偿装置室、中控室、继电保护室、通信室、直流盘室、蓄电池室、等工艺设备房间，其室内装修采用A级不燃材，其他房间装修材料均采用不低于B1级。所有电气设备房间均设防火门，门外为公用走道时，防火门为乙级，直接对外的门为丙级。2.6.5消防给水设计2.6.5.1消防用水量本工程室外消防用水量为20L/s，室内消防用水量为10L/s，消防总水量为30L/s，同时火灾次数按一次计，火灾延续时间为2h，一次消防用水量为220m³。本工程设置220m³消防水池（含消防泵房）一座，消防水池水源来自变电站自备深水井，消防水池补水时间按小于48h补入，补水管道采用DN50球墨铸铁给水管。消防管道室外埋地部分采用镀锌钢管，管道公称压力为1.0MPa，室外管顶埋深不小于当地标准冻深。2.6.5.2消防给水系统消防给水采用独立给水系统，为临时高压给水系统，由2台室内消防主泵（一用一备），2台室外消防主泵（一用一备），一套消防稳压设备（2泵1罐），室内、外消防管网组成。消防水泵及稳压设备布置在地下消防水泵房内。消防主管网在室外成环状，主管径为DN100，室外设置SA65/100-1.0地下式消火栓，干管安装。需要设置室内消火栓系统的建筑物为综合楼，根据楼层及平面布置划分消防单38元，设置单栓型室内消火栓，型号为SG24A（65），配置25.0m衬胶水袋及水枪。初步选定消防水泵设备清单如下：表2.6-1消防水泵设备清单设备名称数量性能参数室内消火栓消防水泵2流量：10L/S；扬程：32m；功率：22kW室外消火栓消防水泵2流量：20/S；扬程：38m；功率：25kW隔膜式气压罐1直径：1000mm；公称压力：1.0MPa稳压装置1流量：36m³/h扬程：0.52MPa功率：15kW2.6.6主要场所及机电设备灭火器配置升压站应根据其容量大小及重要性，配备适当数量的手提式及推车式化学灭火器用于电气设备及建筑物的灭火。灭火器应选择灭火效能高、使用方便、能长期存放不失效、喷射距离远的品种。在升压站原有灭火系统布置基础上，综合楼的每层走廊设手提式磷酸铵盐干粉灭火器放置点2～3点；配电室设手提式磷酸铵盐干粉灭火器放置点2～3点；车库及检修间各房间内配置手提式磷酸铵盐干粉灭火器各一套；在室外主变压器设备附近配置推车式干粉灭火器和1m3砂箱及消防斧、铲等。2.6.7升压站消防电气2.6.7.1消防水源电源风电场升压站内新建一座消防水泵房，消防供水泵用电为II类负荷，采用双回路供电，分别由站用电380/220V低压配电装置的两段母线分别供电。2.6.7.2消防照明升压站内主要疏散通道、楼梯间及安全出口等处，均设置有火灾事故照明灯及疏散方向标志灯。事故照明电源取自不间断电源，正常时由交流电源供电，交流电源消失时自动切换至不间断电源供电；应急诱导指示照明由交流电源供电，交流电源消失时自动切换至自带的电池供电，连续供电时间为60分钟。所有事故照明灯及疏散方向标志灯均加玻璃或非燃烧材料制作的保护罩保护。2.6.8消防监控系统为实现“无人值班”（少人值守）的运行管理模式，有效地防范火灾事故的发39生，保障风电场、升压站的安全运行和人员、设备的安全，根据"预防为主、防消结合"的消防工作方针，依据现行标准《火灾自动报警系统设计规范》、《电力设备典型消防规程》、《火力发电厂与变电站设计防火规范》等对本电站进行消防监控系统设计。2.6.8.1总体结构消防监控系统为一套相对独立完整的系统，按自动报警、控制为主，手动报警、控制为辅的原则设计。由火灾报警控制器、手动控制盘、专用消防联动模块、手动声光报警器、各种火灾探测器（点型感烟探测器、点型感温探测器、缆式线型定温探测器）等设备构成，以满足风电场“无人值班”（少人值守）的运行管理要求。本工程的消防监控系统采用总线式结构，集中与分散、自动与手动相结合的方式，在新建的建筑内设置各种火灾探测器，接入到升压站中控室设置的火灾报警控制器，实现对整个升压站区域及其他必要场所的消防监控。在每台风力发电机组设置一个点式感烟火灾探测器，探测器的节点信号就近接入风电机组智能控制器。火灾报警信息经风电机组智能控制器通过风力发电机组的计算机监控光缆传输至风电场计算机监控系统，从而实现对风力发电机组的火灾监视。2.6.8.2系统功能火灾报警控制器可显示发生火灾的区域、时间以及消防系统设备状态。当火情发生时，火灾报警探测装置可自动向火灾报警控制器发出信号，火灾报警控制器接收到火情后，应能启动声光报警设备及时提醒及疏散人群，并可进行消防联动控制。联动控制模块接收来自运行人员的指令或火灾报警控制器的火警信号，火灾报警控制器根据预置的控制逻辑及火灾发生、发展情况，对相关消防设备发出联动控制命令。消防设备动作，并将工作状态信号反馈给火灾报警控制器。为了防止误操作导致设备损坏和浪费，对重要的消防联动设备一般采用报警后经过工业电视系统进行火灾确认，然后才能启动。对于防火排烟系统，可在火灾自动报警装置动作后联动相应的防火排烟设备。消防监控系统具有自检功能，正常运行时，火灾报警控制器可以对整个系统40进行自诊断，当网络或探测器出现故障时，发出报警信号。消防监控系统预留与其他系统的接口，以开关量方式为主，通信方式为辅，将重要的火灾信号上送至升压站计算机监控系统。2.6.9通风空调系统的防火排烟设计升压站内高低压配电装置室、站用变压器室、无功补偿装置室、继电保护室、直流盘室设置事故排风机，其电源开关应设在发生火灾时能安全方便切断电源的位置，配电装置事故排风量不应少于10次/h，事故风机可兼做通风机用。防酸隔爆蓄电池室应采用机械排风，使室内保持负压，通风量按空气中的最大含氢量不超过0.7%考虑，且换气次数不应少于6次/h，室内空气不允许再循环。通风机与电动机应为防腐防爆型，吸风口设置靠近顶棚。免维护式蓄电池室设置事故排风装置，换气次数不小于3次/h，可兼做通风用。六氟化硫电气设备室应采用机械排风方式，室内空气不允许再循环。室内空气中六氟化硫含量不超过6000mg/m3。六氟化硫电气设备室的正常通风量不应少于2次/h，事故通风量不小于4次/h；室内下部和上部设置排风口，保证正常通风和事故排风使用。通风设备、风管及其附件应考虑防腐措施。其他房间采用可开启外窗的自然防排烟方式。413典型设计方案B（110kVGIS）3.1方案概述3.1.1概述本典型设计升压站电压等级为110kV，总规模为50MW，设一台50MVA主变压器，升压站一次建成。升压站总平面整体分为变电工区和管理生活区两部分。变电工区包括GIS楼、一台主变及SVG无功补偿设备等。电气主接线110kV侧采用线变组接线型式，110kV配电装置布置为户内GIS形式，共1个断路器间隔；35kV侧采用单母线接线形式，35kV配电装置采用户内成套移开式开关柜。管理生活区仅包括一座综合控制楼，其集合的办公、生活和生产的功能。3.1.2主要技术经济指标本方案升压站的主要经济技术指标如下表3.1-1。表3.1-1方案B主要经济技术指标表序号项目工程量单位备注1围墙内占地面积5100.00m2矩形：85X602建筑面积1150.24m2另设消防水池一座2.1综控制房670.00m22.2GIS楼465.24m2含SVG室2.3消防泵房15.00m23道路面积1100.00m24绿化面积200.00m25围墙长度290.00m设电动伸缩门3.2电气一次设计3.2.1电气主接线参见2.2.2节。423.2.2主要电气设备选择3.2.2.1短路电流计算短路电流水平应根据接入系统报告审查意见及风电场实际短路电流计算结果综合确定，110kV系统短路电流水平按不低于40kA设计,35kV系统短路电流水平按不低于31.5kA设计。3.2.2.2高压侧电气设计选择1）主变压器本工程设置容量为50MVA的主变压器1台，拟选用三相、两线圈、低损耗（11型）、低噪音、有载调压、自然油循环自冷电力变压器。技术参数如下：型号SZ11-50000/110额定容量50MVA额定电压分接范围：121±8×1.25%/36.75kV接线组别：Ynd11阻抗电压：Ud=10.5%噪音：不大于65dB冷却方式：ONAN主变压器接地方式：110kV中性点接地方式采用经中性点接地保护装置（隔离开关、避雷器和放电间隙）接地。2）主变中性点接地保护装置型号：MT-ZJB-110(含隔离开关、避雷器、间隙)变压器额定电压110kV变压器中性点耐受电压250kV（峰值）95kV（有效值）隔离开关GW13-72.5WG氧化锌避雷器YH1.5WZ-72/186放电间隙：83kV电流互感器：100/5A5P1030VA3）封闭式气体绝缘组合电器（GIS）43型式：三相共筒式额定电压：110kV最高工作电压：126kV额定电流：2500A额定频率：50Hz额定开断电流：40kA额定关合电流：100kA额定峰值耐受电流：100kA额定短时耐受电流：40kA（4s）主变进线侧电流互感器变比：出线侧电压互感器变比：断路器机械寿命：不小于10000次SF6气体年漏气率：不大于1%弹簧操动机构电压：AC380/220V根据《高压配电装置设计技术规程》DL5352-2006，GIS配电装置室内配备SF6气体净化回收装置，低位区配有SF6泄露报警仪及事故排风装置。SF6气体泄漏报警仪的报警节点输入至监控系统。3.2.2.3低压侧电气设备选择参见2.2.3.3节。3.2.3过电压保护及绝缘配合（1）直击雷保护本升压站采用1只30米高的避雷针作为配电装置防直击雷过电压保护，在建筑物屋顶女儿墙上敷设避雷带。（2）配电装置的侵入雷电波保护根据《交流电气装置的过电压保护和绝缘配合》DL/T620-1997中的规定，在110kV侧和35kV侧线路均沿全线架设避雷线，在变电站110kV侧出线侧和35kV侧母线上装均设置一组无间隙金属氧化锌避雷器，对沿线路的雷电侵入波44的过电压及其他过电压进行保护。对主变压器的过电压保护，在主变压器的高、低压侧均装设金属氧化物避雷器；中性点装设金属氧化物避雷器、隔离开关并且并联棒形间隙配合接地。（3）氧化锌避雷器选择表3.2-1氧化锌避雷器参数表序号型号额定电压（kV）持续运行电压（kV）标称放电电流（kA）1YH1.5WZ-146/3201461161.52YH5WZ-51/1345140.853.2.4接地原则同2.2.5节。3.2.5站用电及照明参见2.2.6节。3.2.6电气设备布置及配电装置3.2.6.1高压配电装置110kV配电装置布置在综合楼户内，共1个断路器间隔，主变压器布置在综合楼的南侧，通过钢芯铝绞线与110kVGIS设备连接，其中主变构架高度10.0米。出线通过综合楼GIS开关室外墙上的固定挂点架设钢芯铝绞线架空出线。3.2.6.235kV配电装置参见2.2.7.2节。3.2.6.3电缆设施参见2.2.7.3节。3.3电气二次设计3.3.1设计原则参见2.3.1节。453.3.2调度管理参见2.3.2节。3.3.3升压变电站控制、保护、测量和信号3.3.3.1升压站计算机监控系统参见2.3.3.1节。3.3.3.2计量系统参见2.3.3.2节。3.3.3.3升压站微机防误操作系统参见2.3.3.3节。3.3.3.4系统继电保护和安全自动装置（1）同步系统本工程所有风力发电机组出口断路器均作为同步点。风力发电机组出口断路器的同步已集成在风力发电机组的控制系统中完成，本升压站不单独配置同步装置。（2）对时系统本工程配备全站统一的卫星时钟设备和网络授时设备，对场内各种系统和设备的时钟进行统一校正。系统具备接收GPS和北斗时间源、具有内部守时，输出多制式，可以满足场内系统和设备的多种对时要求。（3）调度数据网接口装置为满足风电场及升压站内信息通过调度数据网向调度端传送的要求，本工程配置了一套电力调度数据网络接口装置，包括路由器和交换机，以便远动和电能量等信息通过数据网络通道及时、可靠地传送到各级调度所。具体装置型号应与上级调度部门要求一致。（4）网络安全防护装置根据国家电网公司【2006】1167号文及电监安全【2006】34号文“关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知”的要求，在控制区、非控制区与广域网的纵向连接设置经国家指定部门检测认证的电力专用纵向加密认证装置，实现双向身份认证、数据加密和访问控制。具体装置型号应与上级调度部门要求一致。46（5）电能质量监测装置本工程配置电能质量在线监测装置1套，监测点设在主变高压侧及110kV送出线路出口处、35kV无功补偿回路、相同风机的1回35kV集电线路，最终监测点以本工程接入系统报告及审查意见为准。完成对风电场可能引起的电压偏差、频率偏差、三相不平衡度、谐波、电压波动、闪变等进行在线监测。并能够以网络通讯方式接入省电力调度数据网，将监测信息送至上级调度部门电能质量监测中心。（6）功角测量装置为便于风电运行和脱网分析，本工程拟配置1套功角测量装置。接入量为主变高压侧及110kV送出线路出口处、35kV无功补偿回路、相同风机的1回35kV集电线路，最终方案以本工程接入系统报告及审查意见为准。（7）安全自动装置为防止电力系统失去稳定性和避免电力系统发生大面积停电事故，本工程拟配置1套安全自动装置。最终方案以本工程接入系统报告及审查意见为准。（8）110kV线路保护升压站110kV送出线路配置纵联电流差动保护（拟采用专用光纤通道），阶段式相间和接地距离保护，零序电流保护。线路保护含三相一次重合闸，并配置三相操作箱。保护配置方案最终以本工程接入系统报告及审查意见为准。（9）110kV母线保护110kV母线配置微机母线保护1套。母线保护装置根据110kV母线的运行方式配置，保护动作跳开110kV母线上的相应断路器。（10）故障录波装置本工程配置1套故障录波装置，启动判据应至少包括电压越限和电压突变量，记录升压站内设备在故障前200ms至故障后6s的电气量数据，用于电力故障动态记录与分析，波形记录应满足相关技术标准。故障录波装置接入的电气量满足国家电网调[2011]974号文《风电并网运行反事故措施要点》的要求，具体接入量为主变高压侧及110kV送出线路出口处、35kV无功补偿回路、35kV集电线路、无功补偿支路、所用变支路以及接地变支路的模拟量、开关量及保护动作信号。容量配置为64路模拟量、128路开关量。（11）故障信息子站本工程配置1套故障信息子站。升压站内各保护装置及故障录波装置通过RS485串口或以太网口接入故障信息子站，通过故障信息子站将保护和故障录波47信息送至上级调度部门。（12）自动电压控制（AVC）子站本工程配置1套自动电压控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。（13）自动发电量控制（AGC）子站本工程配置1套自动发电量控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。6.2.6.5元件继电保护（1）主变压器保护主变压器配置1套纵联差动保护，一套非电量保护，高、低压侧后备保护，高、低压侧配置三相操作箱。差动保护，包括：差动电流速断和2次谐波制动比率差动保护，保护动作于跳开变压器各侧断路器。非电量保护，包括：轻重瓦斯、温度、压力释放、油位异常等，保护动作于跳开变压器各侧断路器；非电量保护引入接点均为强电220V开关量空接点。后备保护，包括：110kV侧复合电压闭锁过流速断保护，跳主变两侧开关；110kV侧复合电压闭锁过电流保护，带时限动作于主变两侧开关跳闸；110kV侧中性点零序电流I、II段保护，带时限动作于主变两侧开关跳闸；110kV侧零序电压和间隙零序电流保护，带时限动作于主变两侧开关跳闸；35kV侧两段式复合电压闭锁方向过电流保护，每段三时限，一时限切35kV母联，二时限切35kV侧断路器，三时限动作于主变两侧开关跳闸；110kV和35kV侧过负荷闭锁有载调压；110kV和35kV侧过负荷保护，延时动作于发信号。（2）35kV集电线路保护保护配置电流速断保护、过电流保护及零序电流保护，保护动作于跳开本线路断路器。（3）无功补偿回路保护SVG及电容器支路装设电流差动保护、电流速断保护、过电流保护、零序电流保护，保护动作于跳开本支路，电容器本体采用差压保护。（4）35kV接地变保护保护配置电流速断保护、过电流保护、零序电流保护及非电量保护，其中零序电流保护配置为两段，I段动作于35kV母联，II段动作于本接地变及主变低压48侧断路器，其它保护动作于跳开本接地变断路器，并联跳主变低压侧断路器。（5）站用变保护保护配置电流速断保护、过电流保护、非电量保护及高、低压侧零序电流保护，保护动作于跳开站用变两侧断路器。（6）35kV母线差动保护35kV汇集系统母线配置1套微机型母线差动保护，母线保护装置根据35kV母线的运行方式配置，保护动作跳开35kV母线上的相应断路器。3.3.4交直流控制电源系统为了给计算机监控系统、继电保护、自动装置、测控装置和事故照明等提供可靠的电源，本工程配置交直流控制电源系统，包括直流电源和交流不停电电源系统两部分。3.3.4.1直流电源本升压站采用直流220V电源系统。蓄电池组采用性能可靠、免维护的阀控式密封铅酸蓄电池。经直流负荷初步统计，拟选用2组200Ah的蓄电池可满足升压站事故停电1h的放电容量和事故放电末期最大冲击负荷容量。表3.3.4-1直流系数复核统计表序号负荷名称装置容量(kW)负荷系数计算容量(kW)负荷电流（A）经常电流（A）事故放电时间（h）及放电电流（A）初期持续放电（h）随机1min0.51.05s1经常负荷3.00.6/0.81.88.188.1810.910.910.92事故照明1.01.01.04.544.544.544.543DC-DC变换3.00.82.410.910.910.910.910.94UPS装置5.00.63.017.0517.0517.0517.055断路器操作1.01.01.04.554.6+3.06电流统计(A)I019.08I143.39I243.39I343.39IR7.67容量统计(Ah)21.721.78容量累加(Ah)21.743.39直流电源屏包括充电装置屏、馈线屏和蓄电池屏。直流电源系统的接线采用单母线分段接线，直流电源屏中配置微机监控装置、微机绝缘监察装置和蓄电池49巡检装置。蓄电池采用浮充电运行方式。充电及浮充电采用高频开关电源模块，电源模块按（N+1）冗余热备份原则配置。3.3.4.2不停电电源系统（UPS）需交流电源供电的计算机监控系统、网络设备、打印机等可由带逆变装置的集中UPS电源供电，UPS电源的交流来自于升压站站用电系统，直流来自于升压站直流电源。选用2套7.5kVA的UPS用于保证站内计算机监控系统、网络设备、打印机等的交流用电。UPS电源具有电源分配功能，并带有串口（RS485）可与升压站计算机监控系统通信。3.3.5图像监控及防盗报警系统参见2.3.5节。3.3.6电工二次接线参见2.3.6节。3.3.6.1二次接地铜网参见2.3.6.1节。3.3.6.2电流、电压互感器的配置根据本工程保护、测量的要求以及DL/T866-2004《电流互感器和电压互感器选择及计算导则》等规程规范的要求，对电流、电压互感器进行配置，具体详见附图《升压站继电保护配置图》。3.3.7电工试验室根据风电场工程管理原则和需要，需要配备一定数量的仪器仪表设备，检验新安装的或已投入运行的电气设备进行调整、试验以及维护和检验。试验设备主要包括试验台、试验电源屏、示波器、万用表、交流电压表、电流表及专用工具等。3.3.8电气二次设备布置升压站设有继电保护室、直流屏蓄电池室、中控室和通信室。风力发电机组监控系统除主控级计算机主机系统布置在升压站计算机室内外，其余设备均集成在风力发电机组机舱里。50升压站监控系统主控级计算机主机系统、保护/测控及自动装置屏布置在继电保护室内，35kV保护测控及计量装置布置在相应的35kV开关柜内，直流充馈电设备、阀控式密封铅酸蓄电池（免维护蓄电池）布置在直流蓄电池室。升压站中控室放置风力发电机组、升压站监控系统主控级计算机人机接口部分，并作为运行人员的值班室。3.4通信设计本风电场项目升压站的通信系统主要包括系统通信、场内通信、站内通信以及对外通信。原则同2.4节。3.4.1通信设备布置本工程设置通信室，通信设备包括光传输设备、程控调度交换设备、配线设备、通信电源等布置在升压站通信室内，调度台布置在中控室控制台上。3.5土建设计3.5.1升压站站区规划与总布置升压站的站区规划与总布置的基本原则同2.5.1，方案B采用了GIS设备，并按少人值守设计，故占地面积和建筑规模均有所减小。本方案升压站总平面布置详见升压站总平面布置图DS-B-K1-01。3.5.2建筑设计站内主要建筑物为综合控制房、GIS楼，因为规模小，不再单独设置库房，将部分库房功能集中到综合控制房中。本方案的单体建筑图纸编录如下表3.5-1：表3.5-1方案B单体建筑图纸目录图纸编号图纸名称备注DS-B-K1-02综合控制房平面布置图综合控制房DS-B-K1-03综合控制房屋顶平面图建筑面积：DS-B-K1-04综合控制房立面图670平米DS-B-K1-05GIS楼一层平面布置图DS-B-K1-06GIS楼二层平面布置图DS-B-K1-07GIS楼屋顶平面布置图GIS楼建筑面积DS-B-K1-08GIS楼立面图465.24平米站内建筑设计的基本原则同2.5.2节。各方案中建筑物的外立面风格保持一51致，主体建筑墙面设置中电投LOGO，同时结合方案B的特点，考虑已有集中监控，站内现地规模较小，故综合控制房按单层建筑设计，并尽可能将更多的功能集结在一起，包括小车库、小型库房等，不再单独设置综合库房，为此要充分考虑综合控制房各功能间的防火分隔。GIS楼为2层框架结构，Ⅰ级防水平屋面。功能上一层以35kV盘柜室、400V站用电室等为主，二层为GIS室。对有集中监控的少人（无人）值守站，可适当降低室内装修标准。3.5.3结构设计3.5.3.1主要技术参数和建筑材料参见2.5.3.1节。3.5.3.2建筑物结构设计1）建筑物结构布置建筑物结构布置见下表3.5-2：表3.5-2各建筑物结构布置一览表2）建筑物结构设计及抗震设防等级主要建筑物的等级详见下表2：表3.5-3主要建（构）筑物的等级表3.5.3.3构筑物的结构设计1）户外配电装置升压站主变架构采用Φ300钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架，材料均为Q235D，焊条为E43或E50。站内设1座30m高钢结构避雷针。所有钢构件均采用整体热镀锌防腐。架构基础均采用杯口式现浇混凝土独立扩展基础。序号名称结构类型基础型式地基方案1综合控制房一层框架结构独立基础天然地基2GIS楼二层框架结构独立基础天然地基序号名称建筑结构安全等级抗震设防类别抗震设防烈度地震作用抗震措施1综合控制房二丙类7度7度2GIS楼二丙类7度7度522）主变基础主变基础采用C30钢筋混凝土，贮油池尺寸比主变外轮廓每边大1.0m左右。贮油池底板及侧壁均为钢筋混凝土结构，侧壁高出地面0.2m，水泥砂浆抹面。主变基础采用钢筋混凝土扩展基础。3）电缆沟屋外电缆沟采用现浇混凝土电缆沟，每隔10米设置沉降缝一道，电缆沟沟底设排水沟，沟内设0.3%排水坡度排至场内渗水井。沟盖板采用预制电缆沟盖板。过道路电缆沟采用暗敷方式，并满足场区排水要求。3.5.4采暖空调设计参见2.5.4节。3.5.5给排水设计本工程站区的日最高用水量为3m3/d，水箱间内设置一座2m3的装配式钢板生活给水箱，其余内容与2.5.5内容相同。3.6消防设计3.6.1建筑物火灾危险性分类及耐火等级建筑物火灾危险性分类及耐火等级确定原则同2.6.1，各建筑物的火灾危险性及耐火等级见表3.6-1。表3.6-1建筑物的火灾危险性分类及其耐火等级序号建筑物名称火灾危险性最低耐火等级1综合控制房戊类二级2GIS楼丁类二级3.6.2主要场所及机电设备消防设计原则同2.6.2节。3.6.3消防通道和安全疏散通道站内所有交通道路净宽均大于等于4.0m，能兼作消防车道。533.6.4建筑消防设计综合控制房为单层建筑，设有足够的对外出口，各功能间按规范进行防火分隔。GIS楼一层设有足够的对外出口，二层为局部升高层，设一部楼梯，另设一个通往一层屋面的出口。室内装修防火设计及防火门的设置原则同2.6.4。3.6.5消防给水设计3.6.5.1消防用水量本工程设置室外消火栓系统，室外消防用水量为20L/s，消防总水量20L/s，同时火灾次数按一次计，火灾延续时间为2h，一次消防用水量为144m³，设置144m³消防水池（含消防泵房）一座，其余内容与2.5.5内容相同。3.6.5.2消防给水系统消防给水采用独立给水系统，为临时高压给水系统，由2台室外消防主泵（一用一备），一套消防稳压设备（2泵1罐），室外消防管网组成。消防水泵及稳压设备布置在地下消防水泵房内。消防主管网在室外成环状，主管径为DN100，室外设置SA65/100-1.0地下式消火栓，干管安装。初步选定消防水泵设备清单如下：表3.6-2消防水泵设备清单设备名称数量性能参数室外消火栓消防水泵2流量：20/S；扬程：38m；功率：25kW隔膜式气压罐1直径：1000mm；公称压力1.0MPa稳压装置1流量：36m³/h扬程：0.52MPa功率：15kW3.6.6主要场所及机电设备灭火器配置参照2.6.6节。3.6.7升压站消防电气参照2.6.7节。3.6.8消防监控系统参照2.6.8节。543.6.9通风空调系统的防火排烟设计参照2.6.9节。554典型设计方案C（220kV敞开式）4.1方案概述4.1.1概述本典型设计升压站电压等级为220kV，总规模为200MW，设置两台100MVA主变压器，升压站二次建成。升压站总平面整体分为变电工区和管理生活区两部分。变电工区包括高低压配电房、一台主变、220kV户外开关设备及SVG无功补偿设备等。电气主接线220kV侧采用单母线接线型式，220kV配电装置布置为户外敞开式，共4个断路器间隔；35kV侧采用单母线分段的接线形式，每段母线分别对应一台主变压器，35kV配电装置采用户内成套移开式开关柜。管理生活区主要包括综合楼、综合管理库房及其它附属建筑物。4.1.2主要经济技术指标本方案升压站的主要经济技术指标如下表4.1-1表4.1-1方案C主要经济技术指标表序号项目工程量单位备注1围墙内占地面积16608m2矩形：173X962建筑面积2698m2另设消防水池一座2.1综合楼1772m22.2配电房460m22.3综合库房316m22.4SVG室150m23道路面积2500m24绿化面积1900m25围墙长度538m设电动伸缩门4.2电气一次设计4.2.1电气主接线4.2.1.1高压侧接线方式本典设方案风电场工程远景规划总装机容量为200MW，建一座220kV升压变电站，设2台容量为100MVA，电压为35kV/220kV的有载调压变压器。56由于本变电站为终端变电站，220kV线路仅一回，根据《220kV～750kV变电所设计技术规程》的规定：当220kV～750kV变电所最终性质确定为终端变电所时，如能满足要求时，宜简化接线型式，采用线路变压器组、或桥型接线、单母线接线。基于风电场不同时建设，220kV变电站采用单母线接线型式。可靠性相对较高，运行灵活适合扩建。因升压站共设2进1出，1个PT间隔，共计4个间隔。4.2.1.235kV侧接线方式升压站35kV侧采用单母线分段的接线形式，每段母线对应一台主变压器，2台主变低压侧设置母联断路器和隔离开关，正常情况下分列运行，少风期检修期间可以用一台主变带全场负荷。35kV配电装置采用户内成套移开式开关柜，35kV母线配置12面进线开关柜、2面小电阻柜、4面无功补偿装置开关柜、1面站用变开关柜、2面出线柜、2面联络柜、2面PT柜、2面备用柜，一共27面。根据国家电网调【2011】974号文中要求“风电场应综合考虑各种发电出力水平和接入系统各种运行工况下的稳态、暂态、动态过程，配置足够的动态无功补偿容量，且动态调节的响应时间不大于30ms。风电场应确保场内无功补偿装置的动态部分自动调节，确保电容器、电抗器支路在紧急情况下能被快速正确投切”，因此本工程35kV侧装设一组快速无功补偿装置，响应时间为不大于30ms，按照并联电容器装置设计规范GB50227-2008，补偿容量按主变容量的10%～30%之间选择，补偿装置型式、容量及调节范围根据接入系统报告及其审查意见确定。35kV中性点接地方式根据国家电网公司文件974号文《关于印发风电并网运行反事故措施要点的通知》中要求风电场汇集线系统单相故障应快速切除，汇集系统应采用经电阻或消弧线圈接地的方式。由于电阻与消弧线圈均为满足要求，但电阻较为经济且可满足电网运行的安全性和供电可靠性的要求，因此本工程35kV中性点接地装置采用接地变压器与电阻的方式。35kV中性点的接地方式为通过电阻接地。4.2.1主要电气设备选择4.2.1.1短路电流计算短路电流水平应根据接入系统报告审查意见及风电场实际短路电流计算结果综合确定，220kV系统短路电流水平按不低于50kA设计，35kV系统短路电流57水平按不低于31.5kA设计。4.2.1.2高压侧电气设计选择1）主变压器本工程设置容量为100MVA的主变压器2台，拟选用三相、两线圈、低损耗（11型）、低噪音、有载调压、自然油循环自冷电力变压器。技术参数如下：型号：SZ11-100000/220额定容量：100MVA额定电压分接范围：230±8×1.25%/36.75kV接线组别：Ynd11阻抗电压：Ud=14%噪音：不大于65dB冷却方式：ONAN主变压器接地方式：220kV中性点接地方式采用经中性点接地保护装置（隔离开关、避雷器和放电间隙）接地。2）主变中性点接地保护装置型号：MT-ZJB-220(含隔离开关、避雷器、间隙)变压器额定电压：220kV变压器中性点耐受电压：400kV（峰值）200kV（有效值）隔离开关：GW8-110WG氧化锌避雷器：YH1.5WZ-144/320放电间隙：166kV电流互感器：200/1A3）断路器本工程共选用3组220kV断路器，推荐选用户外交流高压单柱式、单断口SF6断路器，该断路器开断性能高，能可靠地开断出线端短路、失步、近区故障；灭弧室结构简单、可靠，维修方便；寿命长，操作力小；占地面积小，噪音水平低，检修周期短，维护工作量少，现场安装时间短，操作安全可靠，维护方便。58选用的SF6断路器技术参数为：型号：LW□-252额定电压：220kV最高工作电压：252kV额定电流：3150A额定频率：50Hz额定开断电流：50kA额定短时耐受电流：50kA3s弹簧操动机构电机电压：AC/DC220V分合闸线圈电压：DC220V4）隔离开关本期推荐选用双柱、水平伸缩式隔离开关。具有占地面积小的特点，本期设置3组单接地，4组双接地，主刀闸为电动操作机构，接地刀闸为人力操作机构。技术参数如下：型号：GW□-252D额定电压：220kV最高电压：252kV额定电流：3150A额定峰值耐受电流：125kA额定短时耐受电流：50kA(3S)5）电流互感器本期共设置3组220kVSF6电流互感器。型号：LVQB-220W2额定电压：220kV最高电压：252kV额定短时耐受电流：50kA3s额定峰值耐受电流：125kA6）电压互感器本期设置2组220kV电容式电压互感器，供测量、计量及继电保护用。59选用TYD-220/3型电容式电压互感器4.2.1.3低压侧电气设备选择1）35kV中置移开式开关柜35kV配电装置选用三相交流户内成套装置KYN-40.5移开式开关柜，采用加强绝缘型结构，一次元件主要包括断路器、操动机构、电流互感器、避雷器等。A.风机进线柜（共12面，配置真空断路器）：KYN□-40.5真空断路器1台额定电压：35kV额定电流：1250A额定短路开断电流：31.5kA额定峰值耐受电流：80kA额定短时耐受电流：31.5kA（4s）电流互感器4只变比：500/1A避雷器3只：YH5WZ-51/134B.出线柜（共2面，配置真空断路器）：KYN□-40.5真空断路器1台额定电压：35kV额定电流：2500A额定短路开断电流：31.5kA额定峰值耐受电流：80kA额定短时耐受电流：31.5kA（4s）电流互感器5只变比：3000/1AC.小电阻接地柜（共2面，配置真空断路器）：KYN□-40.5真空断路器1台额定电压：35kV额定电流：1250A额定短路开断电流：31.5kA额定峰值耐受电流：80kA60额定短时耐受电流：31.5kA（4s）电流互感器4只变比：500/1A避雷器3只：YH5WZ-51/134D.无功补偿装置柜（共4面，配置SF6断路器）：KYN□-40.5SF6断路器4台额定电压：35kV额定电流：1250A额定短路开断电流：31.5kA额定峰值耐受电流：80kA额定短时耐受电流：31.5kA（4s）电流互感器4只变比：500/1A，500/1A，500/1A,30/1AE.PT兼避雷器柜（共2面）KYN□-40.5一次消谐装置2套额定电压：35kV熔断器：XRNP6-40.5避雷器型号：YH5WZ-51/134F.站用变进线柜（共1面，配置真空断路器）：KYN□-40.5真空断路器1台额定电压：35kV额定电流：1250A额定短路开断电流：31.5kA额定峰值耐受电流：80kA额定短时耐受电流：31.5kA（4s）电流互感器4只变比：500/1A避雷器3只：YH5WZ-51/134G.隔离柜1面/联络柜1面：KYN□-40.5真空断路器1台/隔离开关1台额定电压：35kV额定电流：1250A61额定短路开断电流31.5kA动稳定电流80kA额定短时耐受电流31.5kA（4s）H.备用柜（共2面，配置SF6断路器）：KYN□-40.5SF6断路器2台额定电压：35kV额定电流：1250A额定短路开断电流：31.5kA额定峰值耐受电流：80kA额定短时耐受电流：31.5kA（4s）电流互感器4只变比：500/1A避雷器3只YH5WZ-51/1342）小电阻接地变为了确保继电保护整定值满足可靠性、速动性、选择性及灵敏性的要求，电阻值的额定电流为500A。3）接地变压器额定电压：35kV类型：干式，环氧树脂浇注联接组别：ZN额定容量：1000kVA4）电阻额定电压：35kV电阻额定电流：500A电阻阻值：40.41Ω通流时间：10s3）站用变压器①35kV站用变压器采用干式变压器，具体参数如下：型式：干式变压器容量：500kVA62电压：35±2×2.5%/0.4kV联接组别：Dyn11②10kV外来电源变压器采用油浸变压器，具体参数如下：型式：干式变压器容量：500kVA电压：10±2×2.5%/0.4kV联接组别：Dyn114）快速无功补偿装置35kV侧装设2组快速无功补偿装置，型式为SVG，根据接入系统审查意见，初步确定补偿容量按主变容量为25MVar。补偿装置型式、容量及调节范围待电能质量评价报告完成后，依据其结论调整。5）导体选择220kV高压侧及中性点设备间的连接及出线均采用钢芯铝绞线，型号为LGJ-400/35。35kV出线柜与主变压器低压侧的连接选用绝缘管型母线。6）绝缘子选择按系统额定电压和泄漏比距（25mm/kV）选择绝缘子串片数，本工程220kV绝缘子推荐选用XWP-100型防污盘形悬式瓷绝缘子，单片绝缘子的爬电距离为450mm，220kV绝缘子串片数选取17片。4.2.2过电压保护及绝缘配合（1）直击雷保护本升压站采用5只30米高的避雷针作为配电装置防直击雷过电压保护，在建筑物屋顶女儿墙上敷设避雷带。（2）配电装置的侵入雷电波保护根据《交流电气装置的过电压保护和绝缘配合》DL/T620-1997中的规定，在220kV侧和35kV侧线路均沿全线架设避雷线，在变电站220kV侧出线侧和35kV侧母线上装均设置一组无间隙金属氧化锌避雷器，对沿线路的雷电侵入波的过电压及其他过电压进行保护。63对主变压器的过电压保护，在主变压器的高、低压侧均装设金属氧化物避雷器；中性点装设金属氧化物避雷器、隔离开关并且并联棒形间隙配合接地。（3）氧化锌避雷器选择表4.2-1氧化锌避雷器参数表序号型号额定电压（kV）持续运行电压（kV）标称放电电流（kA）1YH10WZ-204/520204156102YH5WZ-51/1345140.854.2.3接地原则同2.2.3节。4.2.4站用电及照明4.2.4.1站用电系统本变电站设置两台站用变压器，一台干式变压器为户内安装，引接于主变低压侧35kV母线，另一台油浸变压器为户外安装，引接于站外10kV可靠电源，其中10kV变压器采用施工用变与站用变相结合的方式。站用电屏由10面MNS型交流低压柜组成。站用电系统采用三相四线制接线，380/220V中性点接地系统。站用电为单母线分段接线，正常运行时，联络开关中的隔离开关为打开状态，外来10kV电源及35kV站用变回路分别给各自所带站用电屏供电；当其中一侧电源故障或者检修时，联络开关自动闭合，由另一侧电源给全部站用电屏供电，此功能由自动投切装置进行控制。对于较重要的站用电负荷考虑分别由两段母线双回路供电。站用电负荷表见表4.2.4.1。表4.2-2站用电负荷表序号名称额定容量（kW）安装（kW）运行（kW）主变压器冷却装置20×220×240（1）直流充电装置15×415×460通信电源10×210×220UPS15×215×230生活水泵8×28×28深井水泵202020室内消防水泵10×210×210室外消防水泵20×220×22064小计P1251251183220kV配电装置加热88835kV配电装置加热555电采暖设备220220176（2）综合楼空调240240192（3）SVC控制室工业空调50×2100100（3）小计P2573323292综合楼照明202020综合库房及高压配电房照明555户外照明151515小计P3404040由于地处环境温度比较低的地区，主变冷却装置在冬季很少使用；电采暖负荷仅在冬季使用，并且由于运行人员较少，按照80%负荷考虑；空调机为单冷型，该负荷仅在夏季使用。由上表可知，冬季负荷为站用变运行的最大负荷，因此站用变压器计算负荷：S=0.85×P1+P2+P3=0.85×183+292+40=487.55kW根据负荷统计，计算负荷为487.55kW，因此两台站用变容量均选用500kVA。型号分别为SCB11-500/35kV和S11-500/10kV。4.2.4.2照明原则同2.2.4.2节。4.2.5电气设备布置及配电装置4.2.5.1高压配电装置220kV配电装置布置采用户外软导线中型布置，进、出线均采用架空方式。单列、单母线布置方式，共计4个间隔，本期建成4个间隔。每个间隔宽15米，220kV配电装置场地内只建本期所需的构架，管型母线按照终期建设，管型母线构架高度10米，进出线门型架高度为14.5米，主变进线架构及主变架构高度为14.5米，线路东侧架空出线。4.2.5.235kV配电装置原则同2.2.5.2节。654.3电气二次设计4.3.1设计原则（1）按“无人值班”（少人值守）的原则设计，按运行人员定期不定期巡视的值班方式运行。（2）配置两套完全独立的计算机监控系统——风力发电机组计算机监控系统和升压站计算机监控系统。风力发电机组计算机监控系统能与升压站计算机监控系统实现数据通信。升压站计算机监控系统配置远动通信设备，实现接入系统要求的调度自动化的远动功能。（3）系统预留远程接口，可在项目公司总部对本风电场实现遥测和遥信。（4）风力发电机组和升压站的控制系统分为两级监控。第一级为现地控制单元级，可在各设备的现地控制屏上进行现地监控；第二级为远程监控级，可在控制中心通过计算机监控系统的操作员工作站对各设备进行遥控、遥测和遥信。（5）计算机监控系统必须满足中国国家标准《计算机信息系统安全等级划分准则》及电监会5号令《电力二次系统安全防护规定》和电监安全【2006】34号“关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知”的要求。并按国家电力监管委员会“关于印发《电力行业信息系统等级保护定级工作指导意见》的通知”确定电站信息安全保护等级。4.3.2调度管理（1）调度关系按照电力系统的要求，本风电场由省调和地调两级调度管理，并接收来自调度端的控制命令。最终调度关系以本工程接入系统报告及审查意见为准。（2）远动化范围（最终以本工程接入系统报告及审查意见为准）本期工程远动信息内容如下：1).遥测：全场机端出力，即全场风力发电机组机端的有功功率总加、无功功率总加；全场上网出力，即经并网点送出的有功功率总加、无功功率总加；送出线路：有功功率、无功功率、三相电流；主变高、低压侧：有功功率、无功功率、三相电流；汇集线路：有功功率、无功功率、三相电流；无功补偿回路：无功功率、三相电流；66各电压等级各段母线电压、系统频率；主变油温及绕组温度；风力发电机组机端三相电压及电流；场内测风信息。2).遥信：事故总、预告总信号；断路器位置信号；隔离开关位置信号；主保护及自动装置动作信号；风力发电机组运行状态、低电压穿越功能投/退状态、开关动作信号。3).遥控：送出线路及主变高压侧断路器分、合闸；送出线路及主变高压侧电动操作的隔离开关分、合闸；信号复归。4).遥调：主变有载调压分接头；有功/无功调节；电压控制。4.3.3升压变电站控制、保护、测量和信号4.3.3.1升压站计算机监控系统升压站计算机监控系统采用分层分布式100M双以太网络结构，对升压站所有设备实时监视和控制，数据统一采集处理，资源共享。全站设一套对时系统（北斗和GPS双授时），实现站控层、间隔层及保护装置的时钟同步。并设置通讯管理机和远动专用设备（冗余配置），升压站计算机监控系统通过通讯管理机与风力发电机组计算机监控系统实现数据通信；远动主站具有与电力调度数据网的接口，软硬件配置支持网络通信技术和通信规约的要求。（1）主控级配置主控级设置1台操作员工作站、1台操作员兼工程师工作站、网络设备、远动通信设备、打印机、时钟同步装置等设备以及相应的配套软件等，以完成升压67站各设备的数据采集、运行监视、设备控制和调度端数据传输等。（2）间隔层配置间隔层设备包括主变测控单元、线路测控单元、公用测控单元、继电保护及安全自动装置等设备，负责完成升压站各间隔层设备的数据实时采集、运行监视和控制操作，并与站控层实时通信。所有间隔层测控单元均设置必要的人机接口单元，在脱离站控层时可独立承担本间隔的全部监控任务。（3）测量监控范围按照当地电力系统的要求和DL/T5137《电测量及电能计量装置设计技术规程》的规定，测量升压站各电压等级回路的三相电压、三相电流、有功功率、无功功率、功率因素、频率等，并对升压站各断路器和隔离开关状态信号、主变压器有载调压分接头、无功补偿装置状态信号、保护动作及告警信号、主变温度、计量系统、所用电系统、直流系统和逆变电源系统等进行数据采集和处理，以完成升压站安全运行监视、状态监视、过程监视、越限报警和事故追忆等。并完成各电压等级的断路器、电动操作隔离开关和接地开关分合闸控制、主变压器有载调压分接头调整、无功补偿装置的自动投切、保护定值下发、事故信号复归、交直流系统控制等操作。4.3.3.2计量系统（1）关口计量本工程上网电量计量关口点设在风电场升压站的220kV送出线路出口处。关口计量电流互感器采用0.2S级，电压互感器采用0.2级，关口计量表按照当地电力系统的要求配置主、副表配置电能采集装置1套。计量传输通道拟采用专用的光纤通道和专线拨号传输通道。最终方案以本工程接入系统报告及审查意见为准。（2）考核计量为满足升压站内考核计量的需要，在升压站主变高压侧按1+0原则配置0.2s级双向多功能电能计量表，在集电线路、无功补偿回路、接地变及所用变回路按1+0原则配置0.5s级双向多功能电能计量表，电能计量表带RS485通信接口，可将数据上传至升压站计算机监控系统。684.3.3.3升压站微机防误操作系统本工程采用单元电气闭锁回路加微机防误操作系统的方案，配置防误操作主机、电脑钥匙、锁具等。操作控制功能可按远方操作、站控层、间隔层、设备级的分层操作原则考虑，在设备的电动操作控制回路中串联以闭锁回路控制的接点或锁具，在设备的手动操控部件上加装受闭锁回路控制的锁具，同时尽可能按技术条件的要求防止走空程操作，无论设备处在哪一层操作控制，设备的运行状态和选择切换开关的状态都应具备防误闭锁功能。防误操作主机应具有口令权限保护和操作监护功能，以允许监护人员在防误操作主机上对操作员操作实施监护。防误操作主机应具有与升压站计算机监控系统通讯功能，以实现对升压站电气设备位置信号的实时采集，实现防误操作主机与现场设备状态的一致性，当这些功能故障时应发出告警信息。现场操作通过电脑钥匙实现，操作完毕后应将电脑钥匙中当前状态信息返回给防误操作主机进行状态更新，以确保防误操作主机与现场设备状态相对应。当进行保护校验、断路器检修等工作时，应能利用“检修挂牌”禁止计算机监控系统对此断路器进行遥控操作；当一次设备运行而自动化装置需要进行维护、校验或修改程序时，应能利用“闭锁挂牌”闭锁计算机监控系统对所有设备进行遥控操作。4.3.3.4系统继电保护和安全自动装置（1）同步系统本工程所有风力发电机组出口断路器均作为同步点。风力发电机组出口断路器的同步已集成在风力发电机组的控制系统中完成，本升压站不单独配置同步装置。（2）对时系统本工程配备全站统一的卫星时钟设备和网络授时设备，对场内各种系统和设备的时钟进行统一校正。系统具备接收GPS和北斗时间源、具有内部守时，输出多制式，可以满足场内系统和设备的多种对时要求。（3）调度数据网接口装置为满足风电场及升压站内信息通过调度数据网向调度端传送的要求，本工程配置了一套电力调度数据网络接口装置，包括路由器和交换机，以便远动和电能69量等信息通过数据网络通道及时、可靠地传送到各级调度所。具体装置型号应与上级调度部门要求一致。（4）网络安全防护装置根据国家电网公司【2006】1167号文及电监安全【2006】34号文“关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知”的要求，在控制区、非控制区与广域网的纵向连接设置经国家指定部门检测认证的电力专用纵向加密认证装置，实现双向身份认证、数据加密和访问控制。具体装置型号应与上级调度部门要求一致。（5）电能质量监测装置本工程配置电能质量在线监测装置1套，监测点设在220kV送出线路出口处、主变高压侧、35kV无功补偿回路、相同风机的1回35kV集电线路，最终监测点以本工程接入系统报告及审查意见为准。完成对风电场可能引起的电压偏差、频率偏差、三相不平衡度、谐波、电压波动、闪变等进行在线监测。并能够以网络通讯方式接入省电力调度数据网，将监测信息送至上级调度部门电能质量监测中心。（6）功角测量装置为便于风电运行和脱网分析，本工程拟配置1套功角测量装置。接入量为220kV送出线路、主变高压侧、35kV无功补偿回路、相同风机的1回35kV集电线路，最终方案以本工程接入系统报告及审查意见为准。（7）安全自动装置为防止电力系统失去稳定性和避免电力系统发生大面积停电事故，本工程拟配置2套安全自动装置。最终方案以本工程接入系统报告及审查意见为准。（8）220kV线路保护升压站220kV送出线路每侧需配置2套独立的纵联电流差动保护，一路为专用光纤通道，一路为复用光纤通道（2M）。线路保护含重合闸，可实现单相、三相、综合及特殊重合闸方式。并配置三相联动（分相）操作箱。保护配置方案最终以本工程接入系统报告及审查意见为准。（9）220kV母线保护220kV母线配置2套适用于单母线的微机母差保护。每套母差保护具备失灵70保护功能。（10）故障录波装置本工程配置1套故障录波装置，启动判据应至少包括电压越限和电压突变量，记录升压站内设备在故障前200ms至故障后6s的电气量数据，用于电力故障动态记录与分析，波形记录应满足相关技术标准。故障录波装置接入的电气量满足国家电网调[2011]974号文《风电并网运行反事故措施要点》的要求，具体接入量为220kV送出线路、主变高低压侧、35kV无功补偿回路、35kV集电线路、无功补偿支路、所用变支路以及接地变支路的模拟量、开关量及保护动作信号。容量配置为96路模拟量、196路开关量。（11）保护及故障信息子站本工程配置1套保护及故障信息子站。升压站内各保护装置及故障录波装置通过RS485串口或以太网口接入保护及故障信息子站，通过保护及故障信息子站将保护和故障录波信息送至上级调度部门。（12）自动电压控制（AVC）子站本工程配置1套自动电压控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。（13）自动发电量控制（AGC）子站本工程配置1套自动发电量控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。4.3.3.5元件继电保护（1）主变压器保护主变压器采用两套完整、独立的保护装置，每套保护均配置完整的主、后备保护，宜选用主后备保护一体装置。主保护为差动保护（双套配置），包括：差动电流速断和2次、5次谐波、直流分量制动比率差动保护，瞬时动作于主变两侧开关跳闸。后备保护（双套配置），包括：220kV侧复合电压闭锁过流速断保护，跳主变两侧开关；220kV侧复合电压闭锁过电流保护，带时限动作于主变两侧开关跳闸；220kV侧中性点零序电流I、II段保护，带时限动作于主变两侧开关跳闸；220kV侧零序电压和间隙零序电流保护，带时限动作于主变两侧开关跳闸；35kV侧两71段式复合电压闭锁方向过电流保护，每段三时限，一时限切35kV母联，二时限切35kV侧断路器，三时限动作于主变两侧开关跳闸；220kV和35kV侧过负荷闭锁有载调压；220kV和35kV侧过负荷保护，延时动作于发信号。非电量保护，包括：轻重瓦斯、温度、压力释放、油位异常等；非电量保护引入接点均为强电220V开关量空接点。220kV断路器失灵保护，失灵保护动作后启动220kV母差保护跳母线上各断路器。主变高压侧配置三相联动（分相）操作箱（双跳闸线圈），低压侧配置三相操作箱。（2）35kV集电线路保护保护配置电流速断保护、过电流保护及零序电流保护，保护动作于跳开本线路断路器。（3）无功补偿回路保护SVG支路装设电流差动保护、电流速断保护、过电流保护、零序电流保护，保护动作于跳开本支路，并联跳电容器支路断路器。电容器支路装设过电流保护、零序电流保护、过电压及低电压保护、电容器本体采用差压保护，保护动作于跳开本支路断路器。（4）35kV接地变保护保护配置电流速断保护、过电流保护、零序电流保护及非电量保护，其中零序电流保护配置为两段，I段动作于35kV母联，II段动作于本接地变及主变低压侧断路器，其它保护动作于跳开本接地变断路器，并联跳主变低压侧断路器。（5）站用变保护保护配置电流速断保护、过电流保护、非电量保护及高、低压侧零序电流保护，保护动作于跳开站用变两侧断路器。（6）35kV母联保护保护配置电流速断保护、过电流保护等，保护动作于跳开母联断路器。（7）35kV母线差动保护35kV汇集系统母线配置1套微机型母线差动保护，母线保护装置根据35kV母线的运行方式配置，保护动作跳开35kV母线上的相应断路器。724.3.4交直流控制电源系统为了给计算机监控系统、继电保护、自动装置、测控装置和事故照明等提供可靠的电源，本工程配置交直流控制电源系统，包括直流电源和交流不停电电源系统两部分。4.3.4.1直流电源本升压站采用直流220V电源系统。蓄电池组采用性能可靠、免维护的阀控式密封铅酸蓄电池。经直流负荷初步统计，拟选用2组300Ah的蓄电池可满足升压站事故停电1h的放电容量和事故放电末期最大冲击负荷容量。表4.3-1直流系数复核统计表序号负荷名称装置容量(kW)负荷系数计算容量(kW)负荷电流(A)经常电流(A)事故放电时间（h）及放电电流（A）初期持续放电（h）随机1min0.51.05s1经常负荷4.00.6/0.82.410.910.914.5414.5414.542事故照明2.51.02.511.3611.3611.3611.363UPS装置5.00.63.017.0517.0517.0517.054断路器操作1.01.01.04.554.6+3.05电流统计(A)I09.55I142.95I242.95I342.95IR7.66容量统计(Ah)21.4721.477容量累加(Ah)21.4742.95直流电源屏包括充电装置屏、馈线屏和蓄电池屏。直流电源系统的接线采用单母线分段接线，直流电源屏中配置微机监控装置、微机绝缘监察装置和蓄电池巡检装置。蓄电池采用浮充电运行方式。充电及浮充电采用高频开关电源模块，电源模块按（N+1）冗余热备份原则配置。4.3.4.2不停电电源系统（UPS）需交流电源供电的计算机监控系统、网络设备、打印机等可由带逆变装置的集中UPS电源供电，UPS电源的交流来自于升压站站用电系统，直流来自于升压站直流电源。选用2套10kVA的UPS用于保证站内计算机监控系统、网络设备、打印机、视频监控系统、火灾报警系统等的交流用电。UPS电源具有电源分配功能，并带有串口（RS485）可与升压站计算机监控系统通信。734.3.5图像监控及防盗报警系统升压站装设1套图像监控及防盗报警系统，其功能按满足安全防范要求配置。图像监控及防盗报警系统设备包括视频服务器、终端监视器、录像设备、摄像机、传输线缆、云台、防护罩、编码器及远红外线探测器或电子栅栏等。在中控室设置控制中心，升压站内各配电室、变电工区、各出入口等配置摄像机，沿变电站围墙周围设置远红外线探测器或电子栅栏等。图像监控及防盗报警系统系统能够实时视频监视、远程/本地视频控制、智能报警、智能录像等，以满足生产运行对安全巡视的要求。4.3.6电工二次接线本工程电工二次接线参照DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》、SL438-2008《水利水电工程二次接线设计规范》、国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》及国家电网生[2007]883号《国家电网公司发电厂重大反事故措施（试行）》等相关规程规范的要求执行。4.3.6.1二次接地铜网继电保护室及通信室敷设专用接地铜排网，微机保护、测控及自动装置屏内接地铜排与专用接地铜排网相连，专用接地铜排网经一点与主接地网可靠连接，构成一个二次等电位接地网。在二次电缆沟的上层敷设接地铜排，构筑二次电缆沟的屏蔽层；在保护测控装置就地安装的高压开关柜的柜底电缆沟内敷设接地铜排，接地铜排与主接地网一点可靠连接，以构成就地安装保护测控装置的二次等电位接地网。4.3.6.2电流、电压互感器的配置根据本工程保护、测量的要求以及DL/T866-2004《电流互感器和电压互感器选择及计算导则》等规程规范的要求，对电流、电压互感器进行配置，具体详见附图《升压站继电保护配置图》。4.3.7电工试验设备根据风电场工程管理原则和需要，需要配备一定数量的仪器仪表设备，对新安装的或已投入运行的电气设备进行调整、试验以及维护和检验。74试验设备主要包括试验台、试验电源屏、示波器、万用表、交流电压表、电流表及专用工具等。4.3.8电气二次设备布置升压站设有继电保护室、中控室和通信室。风力发电机组监控系统除主控级计算机主机系统布置在升压站计算机室内外，其余设备均集成在风力发电机组机舱里。升压站监控系统主控级计算机主机系统、保护/测控及自动装置屏、直流充馈电设备及阀控式密封铅酸蓄电池（免维护蓄电池）布置在继电保护室内，35kV保护测控及计量装置布置在相应的35kV开关柜内。升压站中控室放置风力发电机组、升压站监控系统主控级计算机人机接口部分，并作为运行人员的值班室。754.4通信设计本风电场项目升压站的通信系统主要包括系统通信、场内通信、站内通信以及对外通信。4.4.1系统通信系统通信是为上级主管部门对升压站生产调度和现代化管理提供电话通道，并为继电保护、远动和计算机监控系统等提供信息传输通道。本工程考虑采用光纤通信作为系统通信的主备用方式。根据风电场升压站一次接线，以一回220kV线路出线至对侧变电所。本阶段设计暂定为架空地线复合光缆（OPGW）至对侧变电所的光通信方式。本设计阶段暂按在升压站侧设置两套SDH光传输设备，两台PCM计入设备考虑。4.4.2场内通信风力发电机组与升压站之间的语音通信方式采用IP语音电话方式。在升压站内的程控调度交换机上配置IP网关功能，每个风机塔筒内配置一个模拟VOIP网关，实现风力发电机组与升压站之间IP电话通信。各风力发电机组之间，风力发电机组塔顶与地面之间，选用无线对讲机及公网手机的通信方式，无线对讲机暂按6部配置。4.4.3站内通信站内通信是为升压站生产运行、调度指挥及行政办公系统各职能部门之间业务联系和对外通信联络提供服务，分为站内生产调度通信和行政管理通信。根据本风电场升压站规模及其在系统中的重要地位，为适应系统调度管理水平，满足电力系统通信发展的要求，同时考虑到设备管理上的方便，在升压站内设置一套容量为48线行/调合一程控调度交换机。生产调度通信用户和行政管理通信用户按中继群划分，分别为升压站生产运行、巡视检修和行政业务提供通信服务。设备选型配置将根据当前通信技术发展状况和升压站自动化运行水平以及对通信业务的实际需要，设置与不同类型设备相连接的接口装置，配置普通双手柄调度台一套，并配置数字录音系统，具有自动录音接口、级别控制、多方通话、76一键到位、单键编程、扩音、会议电话、强插强撤等调度功能。4.4.4对外通信对外通信即升压站通过地方电信部门与外界的通信联系，主要是升压站至当地电话局的中继通信线路和直通用户线路。根据升压站布置规模和交换机容量以及通信业务量大小，现阶段暂考虑在升压站与当地电话局之间敷设一条30对市话电缆，以满足对外通信的需要。线路建设的具体方案待与当地电信部门协商后确定。4.4.5通信电源所有通信设备的工作电源均采用-48V直流电源供电，由两套高频开关电源模块带两组48V蓄电池浮充供电，直流母线为单母分段接线，具体配置如下：二套48V/100A高频开关电源，二组300Ah阀控式密封铅酸蓄电池组。高频开关电源模块由两个独立的、取自厂用电不同母线段的交流回路经互投切换后供电，屏内配置交流馈出单元。考虑到电源设备的防雷电安全需要，加设电源防雷模块。4.4.6配线及接地配线设备采用音频配线和综合配线设备。音频配线架的容量为200回线，所有通信电缆和电话线必须通过音频配线架至通信设备，通信电缆和电话线的敷设采用沿电缆沟或穿管方式敷设。综合配线架的容量为100回线24芯32系统，综合配线设备主要供光纤配线和数字配线用，所有通信光缆和2M电缆必须通过综合配线架至各通信设备。所有通信设备的工作接地和保护接地与220kV升压站共用一个接地网。4.4.7通信设备布置本工程设置通信室，通信设备包括光传输设备、程控调度交换设备、配线设备、通信电源等布置在升压站通信室内，调度台布置在中控室控制台上。4.5土建设计4.5.1升压站站区规划与总布置升压站的站区规划与总布置的基本原则同2.5.1，竖向设计时，对于220kV77等级的升压站站址设计标高宜高出频率为1%的高水位之上，220kV站的主要车行道路宽4.5m，本方案升压站总平面布置详见升压站总平面布置图DS-C-K1-01。当有分期建设需求时，结合扩建需要，增设设备出入口，方便主设备的施工运输与检修，特别是后期建设时可避免与厂前区产生干扰，大门形式为平开铁艺门。4.5.2建筑设计站内主要建筑物为综合楼、配电房和综合库房，本方案的单体建筑图纸编录如下表4.5-1：补充说明：本方案（220kV200MW敞开式）的综合楼作为平行方案，做了一组平屋面设计，以便于和环境协调时做出相关选择。本典设的4个平行方案中，对规模最大的C方案制作了总平面鸟瞰效果图和综合楼单体效果图。表4.5-1方案C单体建筑图纸目录图纸编号图纸名称备注DS-C-K1-02综合楼一层平面布置图综合楼建筑面积DS-C-K1-03综合楼二层平面布置图1772平米DS-C-K1-04综合楼屋顶平面布置图DS-C-K1-05综合楼①～⑨轴立面图DS-C-K1-06综合楼⑨～①轴立面图DS-C-K1-07综合楼1-1剖面图DS-C-K1-08高低压配电房平面布置图配电房建筑面积DS-C-K1-09高低压配电房立面图460平米DS-C-K1-10综合库房平面图316平米DS-C-K1-11综合库房屋顶平面图DS-C-K1-12综合库房立面图(1)DS-C-K1-13综合库房立面图(2)DS-C-K1-14综合楼屋顶平面布置图综合楼平屋面DS-C-K1-15综合楼①～⑨轴立面图方案站内建筑设计的基本原则同2.5.2，各方案中建筑物的外立面风格保持一致，主体建筑墙面设置中电投LOGO。4.5.3结构设计4.5.3.1主要技术参数和建筑材料参照2.5.3.1节。784.5.3.2建筑物结构设计参照2.5.3.2节。4.5.3.3构筑物结构设计1）户外配电装置升压站采用户外配电装置，架构均采用Φ400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架，材料均为Q235D，焊条为E43或E50。站内设5座30m高钢结构避雷针。所有钢构件均采用整体热镀锌防腐。架构及支架基础均采用杯口式现浇混凝土独立扩展基础。2）主变基础及事故油池主变基础采用C30钢筋混凝土，贮油池尺寸比主变外轮廓每边大1.0m左右。贮油池底板及侧壁均为钢筋混凝土结构，侧壁高出地面0.2m，水泥砂浆抹面。主变基础采用钢筋混凝土扩展基础。公共事故油池有效容积按最大单台主变油量的100%设计，内铺φ50~φ80干净卵石，厚度不小于200mm。公共事故油池为C30钢筋混凝土结构，现场浇筑。公共事故油池应有油水分离功能，其排出口应引至安全处所。3）电缆沟屋外电缆沟采用现浇混凝土电缆沟，每隔10米设置沉降缝一道，电缆沟沟底设排水沟，沟内设0.3%排水坡度排至场内渗水井。沟盖板采用预制电缆沟盖板。过道路电缆沟采用暗敷方式，并满足场区排水要求。4.5.4采暖空调设计参照2.5.4节。4.5.5给排水设计本工程站区的日最高用水量为9m3/d，水箱间内设置一座4m3的装配式钢板生活给水箱，其余内容与2.5.5内容相同。794.6消防设计4.6.1建筑物火灾危险性分类及耐火等级建筑物火灾危险性分类及耐火等级确定原则同2.6.1，各建筑物的火灾危险性及耐火等级同表2.6-1。4.6.2主要场所及机电设备消防设计设置原则同2.6.2。4.6.3消防通道和安全疏散通道站内所有交通道路净宽均大于等于4.0m，能兼作消防车道。4.6.4建筑消防设计设置原则同2.6.4。4.6.5消防给水设计参照2.6.5节。4.6.6主要场所及机电设备灭火器配置参照2.6.6节。4.6.7升压站消防电气参照2.6.7节。4.6.8消防监控系统参照2.6.8节。4.6.9通风空调系统的防火排烟设计与2.6.9内容相同。805典型设计方案D（220kVGIS）5.1方案概述5.1.1概述本典型设计升压站电压等级为220kV，总规模为200MW，设置两台100MVA主变压器，升压站二次建成。升压站总平面整体分为变电工区和管理生活区两部分。变电工区包括高低压配电房、一台主变、220kV户内GIS及SVG无功补偿设备等。电气主接线220kV侧采用单母线接线型式，2220kV配电装置布置为户内GIS式，共4个断路器间隔；35kV侧采用单母线分段的接线形式，每段母线分别对应一台主变压器，35kV配电装置采用户内成套移开式开关柜。管理生活区主要包括综合楼、综合管理库房及其它附属建筑物。5.1.2主要经济技术指标本方案升压站的主要经济技术指标如下表5.1-1表5.1-1方案D主要经济技术指标表序号项目工程量单位备注1围墙内占地面积9236.5m22建筑面积1830m2另设消防水池一座2.1综控制房670m22.2GIS楼956m22.3消防泵房45m22.4SVG150m23道路面积1900m24绿化面积400m25围墙长度413m设电动伸缩门5.2电气一次设计5.2.1电气主接线原则同4.2.2节。815.2.2主要电气设备选择5.2.2.1短路电流计算原则同4.2.3.1节。5.2.2.2高压侧电气设计选择1）主变压器本工程设置容量为100MVA的主变压器2台，拟选用三相、两线圈、低损耗（11型）、低噪音、有载调压、自然油循环自冷电力变压器。技术参数如下：型号：SZ11-100000/220额定容量：100MVA额定电压分接范围：230±8×1.25%/36.75kV接线组别：Ynd11阻抗电压：Ud=14%噪音：不大于65dB冷却方式：ONAN主变压器接地方式：220kV中性点接地方式采用经中性点接地保护装置（隔离开关、避雷器和放电间隙）接地。2）主变中性点接地保护装置型号：MT-ZJB-220(含隔离开关、避雷器、间隙)变压器额定电压：220kV变压器中性点耐受电压：400kV（峰值）200kV（有效值）隔离开关：GW8-110WG氧化锌避雷器：YH1.5WZ-144/320放电间隙：166kV电流互感器：200/1A3）封闭式气体绝缘组合电器（GIS）型式：三相共筒式额定电压：220kV82最高工作电压：252kV额定电流：1250A额定频率：50Hz额定开断电流：50kA额定关合电流：125kA额定峰值耐受电流：125kA额定短时耐受电流：50kA（3s）断路器机械寿命：不小于10000次SF6气体年漏气率：不大于1%弹簧操动机构电压：AC380/220V根据《高压配电装置设计技术规程》DL5352-2006，GIS配电装置室内配备SF6气体净化回收装置，低位区配有SF6泄露报警仪及事故排风装置。SF6气体泄漏报警仪的报警节点输入至监控系统。5.2.2.3低压侧电气设备选择参见4.2.3.3节。5.2.3过电压保护及绝缘配合本升压站采用1只30米高的避雷针作为配电装置防直击雷过电压保护，在建筑物屋顶女儿墙上敷设避雷带。其他内容参见2.4.2节。5.2.4接地原则同4.2.5节。5.2.5站用电及照明5.2.5.1站用电系统参见4.2.6.1节。5.2.5.2照明原则同4.2.6.2节。835.2.6电气设备布置及配电装置5.2.6.1高压配电装置220kV配电装置布置在综合楼户内，共4个断路器间隔。主变压器布置在综合楼的南侧，通过钢芯铝绞线与220kVGIS设备连接，其中主变构架高度14.5米。出线通过控制楼GIS开关室外墙上的固定挂点架设钢芯铝绞线架空出线。5.2.6.235kV配电装置35kV配电装置，采用户内中置柜单列布置，电缆进线；主变压器35kV侧出线侧通过绝缘管型母线桥引入35kV配电装置开关柜。5.3电气二次设计5.3.1设计原则参见4.3.1节。5.3.2调度管理5.3.2.1调度关系按照电力系统的要求，本风电场由省调和地调两级调度管理，并接收来自调度端的控制命令。最终调度关系以本工程接入系统报告及审查意见为准。5.3.2.2远动化范围参见4.3.2.2节。5.3.3升压变电站控制、保护、测量和信号5.3.3.1升压站计算机监控系统参见4.3.3.1节。5.3.3.2计量系统参见4.3.3.2节。5.3.3.3升压站微机防误操作系统参见4.3.3.3节。845.3.3.4系统自动保护和安全自动装置（1）同步系统本工程所有风力发电机组出口断路器均作为同步点。风力发电机组出口断路器的同步已集成在风力发电机组的控制系统中完成，本升压站不单独配置同步装置。（2）对时系统本工程配备全站统一的卫星时钟设备和网络授时设备，对场内各种系统和设备的时钟进行统一校正。系统具备接收GPS和北斗时间源、具有内部守时，输出多制式，可以满足场内系统和设备的多种对时要求。（3）调度数据网接口装置为满足风电场及升压站内信息通过调度数据网向调度端传送的要求，本工程配置了一套电力调度数据网络接口装置，包括路由器和交换机，以便远动和电能量等信息通过数据网络通道及时、可靠地传送到各级调度所。具体装置型号应与上级调度部门要求一致。（4）网络安全防护装置根据国家电网公司【2006】1167号文及电监安全【2006】34号文“关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知”的要求，在控制区、非控制区与广域网的纵向连接设置经国家指定部门检测认证的电力专用纵向加密认证装置，实现双向身份认证、数据加密和访问控制。具体装置型号应与上级调度部门要求一致。（5）电能质量监测装置本工程配置电能质量在线监测装置1套，监测点设在220kV送出线路出口处、主变高压侧、35kV无功补偿回路、相同风机的1回35kV集电线路，最终监测点以本工程接入系统报告及审查意见为准。完成对风电场可能引起的电压偏差、频率偏差、三相不平衡度、谐波、电压波动、闪变等进行在线监测。并能够以网络通讯方式接入省电力调度数据网，将监测信息送至上级调度部门电能质量监测中心。（6）功角测量装置为便于风电运行和脱网分析，本工程拟配置1套功角测量装置。接入量为85220kV送出线路、主变高压侧、35kV无功补偿回路、相同风机的1回35kV集电线路，最终方案以本工程接入系统报告及审查意见为准。（7）安全自动装置为防止电力系统失去稳定性和避免电力系统发生大面积停电事故，本工程拟配置2套安全自动装置。最终方案以本工程接入系统报告及审查意见为准。（8）220kV线路保护升压站220kV送出线路每侧需配置2套独立的纵联电流差动保护，一路为专用光纤通道，一路为复用光纤通道（2M）。线路保护含重合闸，可实现单相、三相、综合及特殊重合闸方式。并配置三相联动（分相）操作箱。保护配置方案最终以本工程接入系统报告及审查意见为准。（9）220kV母线保护220kV母线配置2套适用于单母线的微机母差保护。每套母差保护具备失灵保护功能。（10）故障录波装置本工程配置1套故障录波装置，启动判据应至少包括电压越限和电压突变量，记录升压站内设备在故障前200ms至故障后6s的电气量数据，用于电力故障动态记录与分析，波形记录应满足相关技术标准。故障录波装置接入的电气量满足国家电网调[2011]974号文《风电并网运行反事故措施要点》的要求，具体接入量为220kV送出线路、主变高低压侧、35kV无功补偿回路、35kV集电线路、无功补偿支路、所用变支路以及接地变支路的模拟量、开关量及保护动作信号。容量配置为96路模拟量、196路开关量。（11）保护及故障信息子站本工程配置1套保护及故障信息子站。升压站内各保护装置及故障录波装置通过RS485串口或以太网口接入保护及故障信息子站，通过保护及故障信息子站将保护和故障录波信息送至上级调度部门。（12）自动电压控制（AVC）子站本工程配置1套自动电压控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。（13）自动发电量控制（AGC）子站86本工程配置1套自动发电量控制（AVC）子站，具体参数及功能要求以本工程接入系统报告及审查意见为准。5.3.3.5元件继电保护（1）主变压器保护主变压器采用两套完整、独立的保护装置，每套保护均配置完整的主、后备保护，宜选用主后备保护一体装置。主保护为差动保护（双套配置），包括：差动电流速断和2次、5次谐波、直流分量制动比率差动保护，瞬时动作于主变两侧开关跳闸。后备保护（双套配置），包括：220kV侧复合电压闭锁过流速断保护，跳主变两侧开关；220kV侧复合电压闭锁过电流保护，带时限动作于主变两侧开关跳闸；220kV侧中性点零序电流I、II段保护，带时限动作于主变两侧开关跳闸；220kV侧零序电压和间隙零序电流保护，带时限动作于主变两侧开关跳闸；35kV侧两段式复合电压闭锁方向过电流保护，每段三时限，一时限切35kV母联，二时限切35kV侧断路器，三时限动作于主变两侧开关跳闸；220kV和35kV侧过负荷闭锁有载调压；220kV和35kV侧过负荷保护，延时动作于发信号。非电量保护，包括：轻重瓦斯、温度、压力释放、油位异常等；非电量保护引入接点均为强电220V开关量空接点。220kV断路器失灵保护，失灵保护动作后启动220kV母差保护跳母线上各断路器。主变高压侧配置三相联动（分相）操作箱（双跳闸线圈），低压侧配置三相操作箱。（2）35kV集电线路保护保护配置电流速断保护、过电流保护及零序电流保护，保护动作于跳开本线路断路器。（3）无功补偿回路保护SVG支路装设电流差动保护、电流速断保护、过电流保护、零序电流保护，保护动作于跳开本支路，并联跳电容器支路断路器。电容器支路装设过电流保护、零序电流保护、过电压及低电压保护、电容器本体采用差压保护，保护动作于跳开本支路断路器。（4）35kV接地变保护87保护配置电流速断保护、过电流保护、零序电流保护及非电量保护，其中零序电流保护配置为两段，I段动作于35kV母联，II段动作于本接地变及主变低压侧断路器，其它保护动作于跳开本接地变断路器，并联跳主变低压侧断路器。（5）站用变保护保护配置电流速断保护、过电流保护、非电量保护及高、低压侧零序电流保护，保护动作于跳开站用变两侧断路器。（6）35kV母联保护保护配置电流速断保护、过电流保护等，保护动作于跳开母联断路器。（7）35kV母线差动保护35kV汇集系统母线配置1套微机型母线差动保护，母线保护装置根据35kV母线的运行方式配置，保护动作跳开35kV母线上的相应断路器。5.3.4交直流控制电源系统为了给计算机监控系统、继电保护、自动装置、测控装置和事故照明等提供可靠的电源，本工程配置交直流控制电源系统，包括直流电源和交流不停电电源系统两部分。5.3.4.1直流电源本升压站采用直流220V电源系统。蓄电池组采用性能可靠、免维护的阀控式密封铅酸蓄电池。经直流负荷初步统计，拟选用2组300Ah的蓄电池可满足升压站事故停电1h的放电容量和事故放电末期最大冲击负荷容量。表5.3-1直流系数复核统计表序号负荷名称装置容量(kW)负荷系数计算容量(kW)负荷电流(A)经常电流(A)事故放电时间（h）及放电电流（A）初期持续放电（h）随机1min0.51.05s1经常负荷4.00.6/0.82.410.910.914.5414.5414.542事故照明2.51.02.511.3611.3611.3611.363UPS装置5.00.63.017.0517.0517.0517.054断路器操作1.01.01.04.554.6+3.05电流统计(A)I09.55I142.95I242.95I342.95IR7.66容量统计(Ah)21.4721.477容量累加(Ah)21.4742.9588直流电源屏包括充电装置屏、馈线屏和蓄电池屏。直流电源系统的接线采用单母线分段接线，直流电源屏中配置微机监控装置、微机绝缘监察装置和蓄电池巡检装置。蓄电池采用浮充电运行方式。充电及浮充电采用高频开关电源模块，电源模块按（N+1）冗余热备份原则配置。5.3.4.2不停电电源系统（UPS）需交流电源供电的计算机监控系统、网络设备、打印机等可由带逆变装置的集中UPS电源供电，UPS电源的交流来自于升压站站用电系统，直流来自于升压站直流电源。选用2套10kVA的UPS用于保证站内计算机监控系统、网络设备、打印机、视频监控系统、火灾报警系统等的交流用电。UPS电源具有电源分配功能，并带有串口（RS485）可与升压站计算机监控系统通信。5.3.5图像监控及防盗报警系统升压站装设1套图像监控及防盗报警系统，其功能按满足安全防范要求配置。图像监控及防盗报警系统设备包括视频服务器、终端监视器、录像设备、摄像机、传输线缆、云台、防护罩、编码器及远红外线探测器或电子栅栏等。在中控室设置控制中心，升压站内各配电室、变电工区、各出入口等配置摄像机，沿变电站围墙周围设置远红外线探测器或电子栅栏等。图像监控及防盗报警系统系统能够实时视频监视、远程/本地视频控制、智能报警、智能录像等，以满足生产运行对安全巡视的要求。5.3.6电工二次接线参见4.3.6节。5.3.6.1二次接地铜网参见4.3.6.1节。5.3.6.2电流、电压互感器配置根据本工程保护、测量的要求以及DL/T866-2004《电流互感器和电压互感器选择及计算导则》等规程规范的要求，对电流、电压互感器进行配置，具体详见附图《升压站继电保护配置图》。895.3.7电工试验设备根据风电场工程管理原则和需要，需要配备一定数量的仪器仪表设备，对新安装的或已投入运行的电气设备进行调整、试验以及维护和检验。试验设备主要包括试验台、试验电源屏、示波器、万用表、交流电压表、电流表及专用工具等。5.3.8电气二次设备布置升压站设有继电保护室、直流屏蓄电池室、中控室和通信室。风力发电机组监控系统除主控级计算机主机系统布置在升压站计算机室内外，其余设备均集成在风力发电机组机舱里。升压站监控系统主控级计算机主机系统、保护/测控及自动装置屏布置在继电保护室内，35kV保护测控及计量装置布置在相应的35kV开关柜内，直流充馈电设备、阀控式密封铅酸蓄电池（免维护蓄电池）布置在直流蓄电池室。升压站中控室放置风力发电机组、升压站监控系统主控级计算机人机接口部分，并作为运行人员的值班室。5.4通信设计本风电场项目升压站的通信系统主要包括系统通信、场内通信、站内通信以及对外通信。原则同4.4节。5.4.1通信设备布置本工程设置通信室，通信设备包括光传输设备、程控调度交换设备、配线设备、通信电源等布置在升压站通信室内，调度台布置在中控室控制台上。5.5土建设计5.5.1升压站站区规划与总布置升压站的站区规划与总布置的基本原则同2.5.1，只是方案D采用了GIS设备，并按少人值守设计，故占地面积和建筑规模均有所减小。本方案升压站总平面布置详见升压站总平面布置图DS-D-K1-01。905.5.2建筑设计站内主要建筑物为综合控制房、GIS楼，因为规模小，不再单独设置库房，将部分库房功能集中到综合控制房中。本方案的单体建筑图纸编录如下表5.5-1：表5.5-1方案D单体建筑图纸目录图纸编号图纸名称备注DS-D-K1-02综合控制房平面布置图综合控制房DS-D-K1-03综合控制房屋顶平面图建筑面积：DS-D-K1-04综合控制房立面图670平米DS-D-K1-05GIS楼一层平面布置图DS-D-K1-06GIS楼二层平面布置图DS-D-K1-07GIS楼屋顶平面布置图GIS楼建筑面积DS-D-K1-08GIS楼立面图956平米站内建筑设计的基本原则同3.5.2。5.5.3结构设计5.5.3.1主要技术参数和建筑材料参见2.5.3.1节。5.5.3.2建筑物结构设计参见3.5.3.2节。5.5.3.3构筑物结构设计1）户外配电装置升压站采用户外配电装置，架构均采用Φ400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架，材料均为Q235D，焊条为E43或E50。站内设3座30m高钢结构避雷针。所有钢构件均采用整体热镀锌防腐。架构及支架基础均采用杯口式现浇混凝土独立扩展基础。2）主变基础及事故油池主变基础采用C30钢筋混凝土，贮油池尺寸比主变外轮廓每边大1.0m左右。贮油池底板及侧壁均为钢筋混凝土结构，侧壁高出地面0.2m，水泥砂浆抹面。主变基础采用钢筋混凝土扩展基础。公共事故油池有效容积按最大单台主变油量的100%设计，内铺φ50~φ80干净卵石，厚度不小于200mm。公共事故油池为C30钢筋混凝土结构，现场浇筑。91公共事故油池应有油水分离功能，其排出口应引至安全处所。3）电缆沟屋外电缆沟采用现浇混凝土电缆沟，每隔10米设置沉降缝一道，电缆沟沟底设排水沟，沟内设0.3%排水坡度排至场内渗水井。沟盖板采用预制电缆沟盖板。过道路电缆沟采用暗敷方式，并满足场区排水要求。5.5.4采暖空调设计参见2.5.4节。5.5.5给排水设计本工程站区的日最高用水量为4m3/d，水箱间内设置一座2m3的装配式钢板生活给水箱，其余内容与2.5.5内容相同。5.6消防设计5.6.1建筑物火灾危险性分类及耐火等级建筑物火灾危险性分类及耐火等级确定原则同2.6.1，各建筑物的火灾危险性及耐火等级同表3.6-1。5.6.2主要场所及机电设备消防设计原则参见2.6.2节。5.6.3消防通道和安全疏散通道站内所有交通道路净宽均大于等于4.0m，能兼作消防车道。5.6.4建筑消防设计参见3.6.4节。5.6.5消防给水设计参见2.6.5。5.6.6主要场所及机电设备灭火器配置参见2.6.6节。925.6.7升压站消防电气原则同2.6.7节。5.6.8消防监控系统原则同2.6.8节。5.6.9通风空调系统的防火排烟设计与2.6.9内容相同。936附件6.1典型设计方案A工程量清单6.1.1电气一次设备材料清单序号名称型号及规格单位数量备注1主变部分（1）主变压器SZ11-50000/110Ud=10.5%121±8×1.25%/37kVYnd11台1（2）中性点组合电器MT-ZJB-110组12110kV配电装置（1）高压断路器110kV1250A40kA三相组1（2）高压隔离开关GW5-126DW1250A40kA三相组1双接地隔离开关（3）电流互感器LVQB-110W2只3（4）电压互感器TYD-110/3只3（5）避雷器YH10W5-100/260只3（6）接地开关110kV1250A40kA只3（7）场内母线LGJ-240/40米180（8）耐张绝缘子串12×XWP-100，泄漏比距：450mm套9包括连接金具（9）耐张线夹NY-240/40套9（10）悬垂绝缘子串12×XWP-100，泄漏比距：450mm套3包括连接金具（11）悬垂线夹XGH-5套3（12）T型线夹TY-240/40套6335kV配电装置（1）35kV高压开关柜KYN□-40.51250A真空断路器面1出线柜（2）35kV高压开关柜KYN□-40.51250A真空断路器面3进线柜（3）35kV高压开关柜KYN□-40.51250A真空断路器面1站用电柜（4）35kV高压开关柜KYN□-40.51250ASF6断路器面1无功补偿柜94序号名称型号及规格单位数量备注（5）35kV高压开关柜KYN□-40.51250ASF6断路器面1备用柜（6）35kV高压开关柜KYN□-40.51250A真空断路器面1接地变小电阻进线柜（7）35kV高压开关柜KYN□-40.51250A真空断路器面1避雷器兼PT柜（8）站用变压器SCB11-315/3535±2×2.5%/0.4kVDyn11Ud=6%台1（9）绝缘管型母线35/2000米25出线（10）35kV接地电阻成套装置1000kVA电阻值40.41Ω额定发热电流:500A套1（11）无功补偿装置±15Mvar组1SVG（12）35kV电力电缆各种型号米300410kV配电装置（1）10kV跌落熔断器只3（2）10kV避雷器只3（3）10kV柱上计量表套1（4）10kV站用变压器S11-315kVA/10kV10±2×2.5%/0.4Dyn11台15低压配电装置（1）低压开关柜抽屉式MNS面6（2）照明配电箱面~6（3）检修、动力配电箱面~7（4）电力电缆1kV各种型号km~2.5（5）电缆附件及接头1kV套~50（6）灯具各种型号套~100（7）插座及开关各种型号套~100（8）电缆桥架各种型号吨~46接地及防火材料（1）电气防火材料吨~4（2）镀锌扁钢60×6mm千米5（3）镀锌钢管直径50mm，长2500mm壁厚≥4mm根2095序号名称型号及规格单位数量备注7其它各种钢材各种型号t～5966.1.2电气二次设备材料清单序号设备名称数量备注110kV风电工程升压站监控设备1监控系统网络屏1面2台100M以太网主交换机，各配置24个以太网口、2对光口；2套智能设备转换装置，不少于20个RS485口，4个以太网口；配置1套与风机监控系统相连的接口装置。2远动工作站屏1面2套远动装置，各有6个以太网口、10个RS485口、1套远动软件，带2路由器以及其他接口设备；配置1套后台机和显示器；1套对时装置，要求双主机（GPS与北斗对时系统）、双授时、双电源；2台调制解调器MODEM，要求双通道加防雷、带切换，2路模拟、2路数字通道；2套串口转2M装置。3110kV线路计量屏1面110kV线路关口表2个，1+1配置，有功0.2S级，无功0.5S级，带2个RS485，双向，配置失压装置；电能量计量系统子站装置以及电能量计量系统子站软件1套；厂站级电能量采集与管理系统应用软件及通讯软件1套；当地电量采集管理系统主机及显示器1套；发电计划申报软件(含：发电计划申报系统客户端应用软件、信息安全传输系统客户端应用软件)1套；发电计划管理主机及显示器1套；辅助抄表笔记本电脑1台；电能量采集装置辅助抄表软件1套；RS232/RS485转换器1套；激光网络打印机1台。4线路变压器组测控屏1面线路变压器组测控装置1套（AI：9I+8U，DI：192，DO：10，AO：6，PI：4）；配置有载调压远方/就地转换开关1个，升、降、急停按钮1套；配置至少2个RS485口和2个以太网口；预留主变有载调压开关档位远方显示器、主变绕组温度远方显示仪各1套，主变油面温度远方显示仪2套（均有主变成套供货）的安装位置及柜前开孔。5公用设备测控屏1面公用测控装置1套（AI：12I+8U，DI：192，DO：10，AO：20，PI：4），用于35kVI段母线装置及公用装置测控，配置至少2个RS485口和2个以太网口。6保护及故障信息子站屏1面配置1套保护及故障信息采集及管理装置，含主机、软件、采集及网络设备；配置2台交换机，1台用于接入保护装置信息，97序号设备名称数量备注另1台用于接入故障录波；配置路由器（2M出口）（依据接入系统报告定）；配置1台防火墙；配置1台打印机。7同步相量测量装置屏1面配置1套同步相量测量装置，要求采集220kV线路、主变高压侧、同一型号一组风机支路、无功补偿装置支路、接地变支路以及所用变支路电流与220kV母线、35kVI段母线及35kVII段母线电压，配置至少2个RS485口和2个以太网口。8电能质量监控屏1面配置1套电能质量在线监控装置，要求装置具有12个电压测点和60个电流测点；含电能质量在线监控分析软件；配置至少2个RS485口和2个以太网口；配置1套后台机和显示屏。9调度数据系统网屏1面配置2套接入路由器；配置4台以太网交换机；2套网络安全防护装置和1套横向隔离装置；配置2套防火墙；配置2套风能发电站节点路由器。10微机五防闭锁系统1套配置1面微机五防闭锁系统屏，安装1套微机五防闭锁系统主机（包括防误系统软件、专家操作票软件、通讯接口软件等）、1台打印机以及1套通讯适配器等；配置15套电编码锁；配置70套机械编码锁及安装结构件；配置15套地线头；配置3套电脑钥匙；配置3套万用解锁钥匙；配置3套电池及充电器。11PT转接柜1面12试验电源屏1面要求输入电源为AC400V和DC220V，输出为AC220，DC-48V等。13UPS柜2面2套7.5kVA的不并机型UPS电源装置，要求配置进线和主要馈线电源监控装置，加旁路维修开关，每套输出回路不少于30回，另加装5回不经UPS装置的AC220V电源开关用于盘柜的加热、照明、除湿等。14工程师兼操作员工作站1套CPU：4core2.0GHz内存：16GBDDR3memory（8×2GB），硬盘：2×1000GB；刻录光驱：DVD-RO/CD-RW；网口：4×10/100/1000ethernetports；显卡：XVR-300X8GraphicsAccelerator；电源：2（N+1）powersupplies；22宽TFT屏液晶显示器2台；移动硬盘（1T）2台；1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftware98序号设备名称数量备注pre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；配置1套与风机监控系统通信接口装置；15操作员工作站1套CPU：4core2.0GHz内存：16GBDDR3memory（8×2GB），硬盘：2×1000GB；刻录光驱：DVD-RO/CD-RW；网口：4×10/100/1000ethernetports；显卡：XVR-300X8GraphicsAccelerator；电源：2（N+1）powersupplies；22宽TFT屏液晶显示器2台；移动硬盘（1T）2台；1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；配置1套与风机监控系统通信接口装置16电站AGC接入系统及联调1套配置1套AGC控制软件；配置1套AGC考核软件；配置1套AGC性能测试/日志软件；配置1套AGC区域误差计算软件；配置1套AGC及系统集成调试。17电站AVC接入系统及联调1套配置1套在线电压稳定评估软件；配置1套电压优化控制软件；配置1套线电压稳定预防控制软件；配置1套AVC及系统集成调试。18风功率预测系统软件1套配置1套风电功率预测系统后台机及显示器等设备；配置1套Web服务器；配置1套数据库服务器；配置1套组网交换机；配置1套正反向隔离装置；配置1台笔记本电脑；配置1套风电功率预测系统软件；配置1套短期预测建模软件，时间为0~72小时；配置1套超短期预测建模软件，时间为0~4小时；配置1套Web发布软件；配置1套通信应用接口开发软件；配置1套测风塔数据采集硬件、软件及接口；配置1套远程控制接口装置及相关软件。19箱变测控装置及交换机1套每台箱变配置1套箱变测控装置，共配置25套（或33台）；每组集电线路配置1套箱变测控装置交换机，共配置3套，组1面屏；配置1套箱变测控信息后台机及显示器；配置1套箱变测控信息软件；配置1套箱变测控信息与风机测控信息通信装置。99序号设备名称数量备注20系统软件及应用软件1套包含UNIX操作系统、编译系统、诊断系统、数据库系统、网络系统、工具软件21语音报警装置2套配置专门的声卡或语音装置22激光打印机2台1台A3一体化网络彩色激光打印机；1台A4激光打印机；1台A4针式打印机。23智能设备转换装置2套每段35kV母线配置各2套智能设备转换装置，不少于20个RS485口，6个以太网口，安装于35kV主变压器出线柜内24交换机2台每段35kV母线配置各2台100M以太网交换机，各配置24个以太网口、6对光口，安装于35kV主变压器出线柜内；25电度表3套35kV进线电度表8套，1+0配置，有功0.5S级，无功1级，带2个RS485，双向，安装于8面35kV进线高压开关柜内26电度表1套无功补偿装置进线电度表6套，1+0配置有功0.5S级，无功1级，带2个RS485，双向，安装于6面无功补偿进线高压开关柜内27电度表1套35kV所用变进线电度表1套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于所用变压器进线高压开关柜内28电度表1套35kV接地变进线电度表2套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于2面接地变进线高压开关柜内29操作员站主机内部核心防误加固软件2套30操作员台、椅8套二工位操作员台，每个台配置2把转椅31电工试验设备1项试验台、示波器、万用表、电流/电压表、万用表及专用工具等32备品备件1项33无功补偿装置控制/保护柜1面与SVG配套采购34风电场信息上传系统1套包括硬件和软件配置110kV风电工程升压站保护设备1110kV线路保护屏1面配置1套微机型光纤差动保护（远方跳闸通道及接口），并配置断路器失灵保护；配置至少2个RS485口和2个以太网口；；屏内配置1台打印机；各配置1套断路器操作机构箱。2主变压器保护屏2面主变差动保护装置1套；配置至少2个RS485口和2个以太网口；主变高压侧后备保护装置1套；主变低压侧后备保护装置1套；主变高压侧分相断路器操作机构箱1套；主变低压侧断路器操作机构箱1套；主变非电量保护装置1套；每套保护配置1台打印机。100序号设备名称数量备注3故障录波屏1面1套微机型32路模拟量/128路开关量、带4个以太网口的微机故障滤波器；配置1台打印机；配置1套后台机和显示屏。4安全稳定控制装置屏1面每面屏配置1套安全稳定控制装置及打印机535kV母线保护屏1面35kV母线配置1套母线差动保护，配置至少2个RS485口和2个以太网口，组1面屏；配置1台打印机。635kV进线保护测控装置3套配置电流速断、过电流及零序电流等保护，配置至少2个RS485口和2个以太网口，装置分别安装于3台35kV风机进线开关柜上735kV无功补偿保护测控装置1套配置过流保护、零序电流保护、过电压保护及低电压保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上835kV无功补偿保护测控装置1套配置电流差动保护、电流速断保护、过流保护、零序电流保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上935kV所用变压器保护测控装置1套配置电流速断、过电流、过负荷及高低压侧零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV所用变压器进线开关柜上1035kV接地变压器保护测控装置1套配置电流速断、过电流、零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV接地变压器进线开关柜上110kV风电工程升压站DC220V直流电源系统1蓄电池屏6面2组200Ah，2V，每组104只2直流充电屏2面双套充电/浮充电整流装置3直流馈电屏2面4直流联络屏2面5直流系统监控单元1套含配套的负荷支路探测元件6充电监控模块2套7微机型绝缘监测装置1套8蓄电池巡检装置1套9蓄电池放电装置1套220V，20A，移动式10便携式接地故障定位装置1套便携式11专用工具1套卖方根据实际需要提供12备品备件1)交流进线开关每类5个2)直流馈线开关每类5个3)熔断器每类10个4)信号灯每类10个110kV风电工程升压站控制电缆1控制电缆20kmZR-KYJVP2/22-4×1.5101序号设备名称数量备注ZR-KYJVP2/22-7×1.5ZR-KYJVP2/22-10×1.5ZR-KYJVP2/22-14×1.5ZR-KYJVP2/22-4×4ZR-KYJVP2/22-8×4ZR-KYJVP2/22-7×2.5ZR-KYJVP2/22-4×2.5ZR-DJYJPVP22-2×2×1.0ZR-DJYJPVP22-3×2×1.0ZRC-YJV22-2×102单模光纤20km110kV风电工程升压站视频监控系统1一体化枪式摄像机30套彩色，含支架、球形电动云台、限位开关、室内防护罩、22倍一体化枪式摄像机、解码器、防冻加温器等装置；部分配照明灯。2主动红外对射报警器8套含红外控制器、支架及安装配件3数字视频主机3台16路数字视频主机、全D1，储存容量：5T4操作手柄1套5主控键盘1台6集成管理软件1套7中控室管理服务器（含软件）2台内存8GB，硬盘为1TB（含21″1280×1024监视器）8视频矩阵1台9网络交换机1台10光电接口转换装置2台11控制电缆2kmZR-KVVP-2×112视频电缆2kmZR-SYV-75-513电源电缆2kmZR-RVV-3×1.514红外报警线缆2km屏蔽15设备间连接线缆0.5km五类双绞线等16标准机柜1面含集中配电装置17浪涌保护器32套控制线/电源线/视频线18双路电源切换设备1套19维护工具1套110kV风电工程升压站火灾自动报警系统1火灾报警控制器（联动型，含打印机、火警显示屏、备用电池）1套不少于200点，采用柜式结构，布置在继电保护室内2后台监视系统1套布置在中控室3总线隔离器6只4消防模块箱10只5控制输入模块30只6控制输出模块15只7点型感烟火灾探测器（含底座）80只8防爆型感烟火灾探测器（含底座）10只9探测模块10只10安全栅10只102序号设备名称数量备注11点型感温火灾探测器（含底座）10只12火灾声光警报器10只13手动火灾报警按钮10只14线型感温探测器2km含终端盒15线型感温微机调制器12只16阻燃铜芯塑料软线4km其中RVS2×1.0mm2火警信号线2000m，RVS2×1.5mm2火警电源线2000m，17专用工具1套18备品备件1套19测试仪表1套110kV风电工程升压站其它设备1轴流风机控制箱6面轴流风机控制箱应为两路交流电源供电，设置2只接触器，实现双路电源自动切换。每只控制箱至少能控制2台2kW轴流风机，实现现地和远方控制，可以与消防设备联动。箱上应有轴流风机运行指示信号灯、远控选择开关、现地操作按钮（起动和停止）等。安装方式为户内挂墙式箱体尺寸由厂家确定。2户外端子箱1面110kV风电工程升压站扩容设备1110kV线路保护屏1面配置1套微机型光纤差动保护，配置断路器失灵保护（远方跳闸通道及接口）配置至少2个RS485口和2个以太网口；；屏内配置1台打印机；配置1套断路器操作机构箱。2保护及故障信息子站软/硬件扩容和系统联调1项3调度侧电能量采集系统主站软/硬件扩容和系统联调1项4远动系统软/硬件扩容和系统联调1项1036.1.3通信设备清单110kV风电工程升压站通信设备1PCM设备4套含备品备件及安装、调试，包括系统改造设备2SDH设备4套包括系统改造设备3调度交换机设备1套48线、VOIP功能，行政/调度合一4调度台台64键5数字录音系统1套8通道6模拟网关板100/133套7抗恶劣环境电话100/133套8无线对讲机8部9通信综合数据网1套10通信综合监测设备1套11音频配线架1套12数字配线架1套13光纤配线架1套14网络配线架1套15高频开关电源屏3面DC-48V/100A，含AC输出16免维护蓄电池组2组48V/200Ah17生产交换机设备1套18网络交换机设备1套19电话机40台P/T兼容20引入光缆ADSS500m21电话线2km22网线2km23电视线2km24仪器仪表1套25光功率仪1只262M误码仪1只27光源1只28通信系统软/硬件扩容和系统联调1项1046.1.4土建工程量清单项目名称单位工程量说明升压站占地m29375125m75m围墙长度m400墙高2.4m站区场地平整量m314063道路面积m21600宽4.0m绿化面积m2900综合楼m21346含建筑、结构、装饰、水、电、采暖、建筑物内地下设施等全部工作内容。高低压配电房m2349综合库房m2270.5主变压器基础C30主体混凝土m361C15垫层混凝土m317钢筋t10.87土石方开挖m3145土石方回填m336事故油池C30防水混凝土m343抗渗等级为P6C15垫层混凝土m35钢筋t6.6土石方开挖量m3260土石方回填量m3117消防水池消防水池有效容积m3220防水等级为Ⅱ级，抗渗等级为P6，内部采用防水涂料，外部采用防水卷材其他构筑物、设备基础工程量室外架构（型钢）t2.81.4t×230m高避雷针（圆钢）t3.241.08t×3预制混凝土杆m165Φ300设备基础及电缆沟土石方开挖m31040设备基础及电缆沟土石方回填m3668设备基础及电缆沟C25主体m3270设备基础及电缆沟C15垫层m319设备基础及电缆沟钢筋量t16.65预埋件t3.0各类型钢1056.2典型设计方案B工程量清单6.2.1电气一次设备材料清单序号名称型号及规格单位数量备注1主变部分（1）主变压器SZ11-50000/110Ud=10.5%121±8×1.25%/37kVYnd11台1（2）中性点组合电器MT-ZJB-110组12110kV配电装置（1）GIS间隔①断路器126kV1600A40kA三相组1GIS间隔内设备②隔离开关126kV1600A40kA三相组1③电流互感器三相组1④电流互感器三相组1⑤电压互感器三相组1⑥避雷器126/260kV三相组1⑦接地开关126kV1600A40kA三相组2⑧快速接地开关110kV1600A40kA三相组1⑨充气套管126kV1600A40kA三相组2（2）场内母线LGJ-240/40米100（3）耐张绝缘子串12×XWP-100，泄漏比距：450mm套9包括连接金具（4）耐张线夹NY-240/40套9（3）T型线夹TY-240/40套6335kV配电装置（1）35kV高压开关柜KYN□-40.51250A真空断路器面1出线柜106序号名称型号及规格单位数量备注（2）35kV高压开关柜KYN□-40.51250A真空断路器面3进线柜（3）35kV高压开关柜KYN□-40.51250A真空断路器面1站用电柜（4）35kV高压开关柜KYN□-40.51250ASF6断路器面1无功补偿柜（5）35kV高压开关柜KYN□-40.51250ASF6断路器面1备用柜（6）35kV高压开关柜KYN□-40.51250A真空断路器面1接地变小电阻进线柜（7）35kV高压开关柜KYN□-40.51250A真空断路器面1避雷器兼PT柜（8）站用变压器SCB11-315/3535±2×2.5%/0.4kVDyn11Ud=6%台1（9）绝缘管型母线35/2000米25出线（10）35kV接地电阻成套装置1000kVA电阻值40.41Ω额定发热电流:500A套1（11）无功补偿装置±15Mvar组1SVG（12）35kV电力电缆各种型号米300410kV配电装置（1）10kV跌落熔断器只3（2）10kV避雷器只3（3）10kV柱上计量表套1（4）10kV站用变压器S11-315kVA/10Kv10±2×2.5%/0.4Dyn11台15低压配电装置（1）低压开关柜抽屉式MNS面5（2）照明配电箱面~6（3）检修、动力配电箱面~7（4）电力电缆1kV各种型号km~2.5（5）电缆附件及接头1kV套~50（6）灯具各种型号套~100107序号名称型号及规格单位数量备注（7）插座及开关各种型号套~100（8）电缆桥架各种型号吨~46接地及防火材料（1）电气防火材料吨~4（2）镀锌扁钢60×6mm千米4（3）镀锌钢管直径50mm，长2500mm壁厚≥4mm根207其它（1）各种钢材各种型号t～51086.2.2电气二次设备材料清单序号设备名称数量备注110kV风电工程升压站监控设备1监控系统网络屏1面1）2台100M以太网主交换机，各配置24个以太网口、2对光口；2）2套智能设备转换装置，不少于20个RS485口，4个以太网口；3）配置1套与风机监控系统相连的接口装置。2远动工作站屏1面1）2套远动装置，各有6个以太网口、10个RS485口、1套远动软件，带2路由器以及其他接口设备；2）配置1套后台机和显示器；3）1套对时装置，要求双主机（GPS与北斗对时系统）、双授时、双电源；4）2台调制解调器MODEM，要求双通道加防雷、带切换，2路模拟、2路数字通道；5）2套串口转2M装置。3110kV线路计量屏1面1）110kV线路关口表2个，1+1配置，有功0.2S级，无功0.5S级，带2个RS485，双向，配置失压装置；2）电能量计量系统子站装置以及电能量计量系统子站软件1套；3）厂站级电能量采集与管理系统应用软件及通讯软件1套；4）当地电量采集管理系统主机及显示器1套；发电计划申报软件(含：发电计划申报系统客户端应用软件、信息安全传输系统客户端应用软件)1套；1）发电计划管理主机及显示器1套；2）辅助抄表笔记本电脑1台；3）电能量采集装置辅助抄表软件1套；4）RS232/RS485转换器1套；5）激光网络打印机1台。4线路变压器组测控屏1面1）线路变压器组测控装置1套（AI：9I+8U，DI：192，DO：10，AO：6，PI：4）；2）配置有载调压远方/就地转换开关1个，升、降、急停按钮1套；1）配置至少2个RS485口和2个以太网口；4）预留主变有载调压开关档位远方显示器、主变绕组温度远方显示仪各1套，主变油面温度远方显示仪2套（均有主变成套供货）的安装位置及柜前开孔。1095公用设备测控屏1面公用测控装置1套（AI：12I+8U，DI：192，DO：10，AO：20，PI：4），用于35kVI段母线装置及公用装置测控，配置至少2个RS485口和2个以太网口。6保护及故障信息子站屏1面1）配置1套保护及故障信息采集及管理装置，含主机、软件、采集及网络设备；2）配置2台交换机，1台用于接入保护装置信息，另1台用于接入故障录波；3）配置路由器（2M出口）（依据接入系统报告定）；2）配置1台防火墙；5）配置1台打印机。7同步相量测量装置屏1面配置1套同步相量测量装置，要求采集220kV线路、主变高压侧、同一型号一组风机支路、无功补偿装置支路、接地变支路以及所用变支路电流与220kV母线、35kVI段母线及35kVII段母线电压，配置至少2个RS485口和2个以太网口。8电能质量监控屏1面1）配置1套电能质量在线监控装置，要求装置具有12个电压测点和60个电流测点；含电能质量在线监控分析软件；2）配置至少2个RS485口和2个以太网口；3）配置1套后台机和显示屏。9调度数据系统网屏1面1）配置2套接入路由器；2）配置4台以太网交换机；3）2套网络安全防护装置和1套横向隔离装置；4）配置2套防火墙；5）配置2套风能发电站节点路由器。10微机五防闭锁系统1套1）配置1面微机五防闭锁系统屏，安装1套微机五防闭锁系统主机（包括防误系统软件、专家操作票软件、通讯接口软件等）、1台打印机以及1套通讯适配器等；2）配置15套电编码锁；3）配置70套机械编码锁及安装结构件；4）配置15套地线头；5）配置3套电脑钥匙；6）配置3套万用解锁钥匙；7）配置3套电池及充电器。11PT转接柜1面12试验电源屏1面要求输入电源为AC400V和DC220V，输出为AC220，DC-48V等。13UPS柜2面2套7.5kVA的不并机型UPS电源装置，要求110配置进线和主要馈线电源监控装置，加旁路维修开关，每套输出回路不少于30回，另加装5回不经UPS装置的AC220V电源开关用于盘柜的加热、照明、除湿等。14工程师兼操作员工作站1套1)CPU：4core2.0GHz2)内存：16GBDDR3memory（8×2GB），3)硬盘：2×1000GB；4)刻录光驱：DVD-RO/CD-RW；5)网口：4×10/100/1000ethernetports；6)显卡：XVR-300X8GraphicsAccelerator；7)电源：2（N+1）powersupplies；8)22宽TFT屏液晶显示器2台；9)移动硬盘（1T）2台；10)1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；11)配置1套与风机监控系统通信接口装置；15操作员工作站1套1)CPU：4core2.0GHz2)内存：16GBDDR3memory（8×2GB），3)硬盘：2×1000GB；4)刻录光驱：DVD-RO/CD-RW；5)网口：4×10/100/1000ethernetports；6)显卡：XVR-300X8GraphicsAccelerator；7)电源：2（N+1）powersupplies；8)22宽TFT屏液晶显示器2台；9)移动硬盘（1T）2台；10)1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；11)配置1套与风机监控系统通信接口装置16电站AGC接入系统及联调1套1)配置1套AGC控制软件；2)配置1套AGC考核软件；3)配置1套AGC性能测试/日志软件；4)配置1套AGC区域误差计算软件；5)配置1套AGC及系统集成调试。17电站AVC接入系统1套1)配置1套在线电压稳定评估软件；111及联调2)配置1套电压优化控制软件；3)配置1套线电压稳定预防控制软件；4)配置1套AVC及系统集成调试。18风功率预测系统软件1套1)配置1套风电功率预测系统后台机及显示器等设备；2)配置1套Web服务器；3)配置1套数据库服务器；4)配置1套组网交换机；5)配置1套正反向隔离装置；6)配置1台笔记本电脑；7)配置1套风电功率预测系统软件；8)配置1套短期预测建模软件，时间为0~72小时；9)配置1套超短期预测建模软件，时间为0~4小时；10)配置1套Web发布软件；11)配置1套通信应用接口开发软件；12)配置1套测风塔数据采集硬件、软件及接口；13)配置1套远程控制接口装置及相关软件。19箱变测控装置及交换机1套1)每台箱变配置1套箱变测控装置，共配置25套（或33台）；2)每组集电线路配置1套箱变测控装置交换机，共配置3套，组1面屏；3)配置1套箱变测控信息后台机及显示器；4)配置1套箱变测控信息软件；5)配置1套箱变测控信息与风机测控信息通信装置。20系统软件及应用软件1套包含UNIX操作系统、编译系统、诊断系统、数据库系统、网络系统、工具软件21语音报警装置2套配置专门的声卡或语音装置22激光打印机2台1)1台A3一体化网络彩色激光打印机；2)1台A4激光打印机；3)1台A4针式打印机。23智能设备转换装置2套每段35kV母线配置各2套智能设备转换装置，不少于20个RS485口，6个以太网口，安装于35kV主变压器出线柜内24交换机2台每段35kV母线配置各2台100M以太网交换机，各配置24个以太网口、6对光口，安装于35kV主变压器出线柜内；25电度表3套35kV进线电度表8套，1+0配置，有功0.5S级，无功1级，带2个RS485，双向，安装于8112面35kV进线高压开关柜内26电度表1套无功补偿装置进线电度表6套，1+0配置有功0.5S级，无功1级，带2个RS485，双向，安装于6面无功补偿进线高压开关柜内27电度表1套35kV所用变进线电度表1套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于所用变压器进线高压开关柜内28电度表1套35kV接地变进线电度表2套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于2面接地变进线高压开关柜内29操作员站主机内部核心防误加固软件2套30操作员台、椅8套二工位操作员台，每个台配置2把转椅31电工试验设备1项试验台、示波器、万用表、电流/电压表、万用表及专用工具等32备品备件1项33无功补偿装置控制/保护柜1面与SVG配套采购34风电场信息上传系统1套包括硬件和软件配置110kV风电工程升压站保护设备1110kV线路保护屏1面1)配置1套微机型光纤差动保护（远方跳闸通道及接口），并配置断路器失灵保护；2)配置至少2个RS485口和2个以太网口；；3)屏内配置1台打印机；4)各配置1套断路器操作机构箱。2主变压器保护屏2面1)主变差动保护装置1套；2)配置至少2个RS485口和2个以太网口；3)主变高压侧后备保护装置1套；4)主变低压侧后备保护装置1套；5)主变高压侧分相断路器操作机构箱1套；6)主变低压侧断路器操作机构箱1套；7)主变非电量保护装置1套；8)每套保护配置1台打印机。3故障录波屏1面1）1套微机型32路模拟量/128路开关量、带4个以太网口的微机故障滤波器；2）配置1台打印机；3）配置1套后台机和显示屏。1134安全稳定控制装置屏1面每面屏配置1套安全稳定控制装置及打印机535kV母线保护屏1面1）35kV母线配置1套母线差动保护，配置至少2个RS485口和2个以太网口，组1面屏；2）配置1台打印机。635kV进线保护测控装置3套配置电流速断、过电流及零序电流等保护，配置至少2个RS485口和2个以太网口，装置分别安装于3台35kV风机进线开关柜上735kV无功补偿保护测控装置1套配置过流保护、零序电流保护、过电压保护及低电压保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上835kV无功补偿保护测控装置1套配置电流差动保护、电流速断保护、过流保护、零序电流保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上935kV所用变压器保护测控装置1套配置电流速断、过电流、过负荷及高低压侧零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV所用变压器进线开关柜上1035kV接地变压器保护测控装置1套配置电流速断、过电流、零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV接地变压器进线开关柜上110kV风电工程升压站DC220V直流电源系统1蓄电池屏6面2组200Ah，2V，每组104只2直流充电屏2面双套充电/浮充电整流装置3直流馈电屏2面4直流联络屏2面5直流系统监控单元1套含配套的负荷支路探测元件6充电监控模块2套7微机型绝缘监测装置1套8蓄电池巡检装置1套1149蓄电池放电装置1套220V，20A，移动式10便携式接地故障定位装置1套便携式11专用工具1套卖方根据实际需要提供12备品备件1)交流进线开关每类5个2)直流馈线开关每类5个3)熔断器每类10个4)信号灯每类10个110kV风电工程升压站控制电缆1控制电缆15kmZR-KYJVP2/22-4×1.5ZR-KYJVP2/22-7×1.5ZR-KYJVP2/22-10×1.5ZR-KYJVP2/22-14×1.5ZR-KYJVP2/22-4×4ZR-KYJVP2/22-8×4ZR-KYJVP2/22-7×2.5ZR-KYJVP2/22-4×2.5ZR-DJYJPVP22-2×2×1.0ZR-DJYJPVP22-3×2×1.0ZRC-YJV22-2×102单模光纤15km110kV风电工程升压站视频监控系统1一体化枪式摄像机30套彩色，含支架、球形电动云台、限位开关、室内防护罩、22倍一体化枪式摄像机、解码器、防冻加温器等装置；部分配照明灯。2主动红外对射报警器8套含红外控制器、支架及安装配件3数字视频主机3台16路数字视频主机、全D1，储存容量：5T4操作手柄1套5主控键盘1台6集成管理软件1套7中控室管理服务器（含软件）2台内存8GB，硬盘为1TB（含21″1280×1024监视器）8视频矩阵1台1159网络交换机1台10光电接口转换装置2台11控制电缆2kmZR-KVVP-2×112视频电缆2kmZR-SYV-75-513电源电缆2kmZR-RVV-3×1.514红外报警线缆2km屏蔽15设备间连接线缆0.5km五类双绞线等16标准机柜1面含集中配电装置17浪涌保护器32套控制线/电源线/视频线18双路电源切换设备1套19维护工具1套110kV风电工程升压站火灾自动报警系统1火灾报警控制器（联动型，含打印机、火警显示屏、备用电池）1套不少于200点，采用柜式结构，布置在继电保护室内2后台监视系统1套布置在中控室3总线隔离器6只4消防模块箱10只5控制输入模块30只6控制输出模块15只7点型感烟火灾探测器（含底座）80只8防爆型感烟火灾探测器（含底座）10只9探测模块10只11610安全栅10只11点型感温火灾探测器（含底座）10只12火灾声光警报器10只13手动火灾报警按钮10只14线型感温探测器2km含终端盒15线型感温微机调制器12只16阻燃铜芯塑料软线4km其中RVS2×1.0mm2火警信号线2000m，RVS2×1.5mm2火警电源线2000m，17专用工具1套18备品备件1套19测试仪表1套110kV风电工程升压站其它设备1轴流风机控制箱6面轴流风机控制箱应为两路交流电源供电，设置2只接触器，实现双路电源自动切换。每只控制箱至少能控制2台2kW轴流风机，实现现地和远方控制，可以与消防设备联动。箱上应有轴流风机运行指示信号灯、远控选择开关、现地操作按钮（起动和停止）等。安装方式为户内挂墙式箱体尺寸由厂家确定。2户外端子箱1面110kV风电工程升压站扩容设备1110kV线路保护屏1面1）配置1套微机型光纤差动保护，配置断路器失灵保护（远方跳闸通道及接口）2）配置至少2个RS485口和2个以太网口；；3）屏内配置1台打印机；4）配置1套断路器操作机构箱。2保护及故障信息子站软/硬件扩容和系统联调1项1173调度侧电能量采集系统主站软/硬件扩容和系统联调1项4远动系统软/硬件扩容和系统联调1项1186.2.3通信设备清单110kV风电工程升压站通信设备1PCM设备4套含备品备件及安装、调试，包括系统改造设备2SDH设备4套包括系统改造设备3调度交换机设备1套48线、VOIP功能，行政/调度合一4调度台台64键5数字录音系统1套8通道6模拟网关板100/133套7抗恶劣环境电话100/133套8无线对讲机8部9通信综合数据网1套10通信综合监测设备1套11音频配线架1套12数字配线架1套13光纤配线架1套14网络配线架1套15高频开关电源屏3面DC-48V/100A，含AC输出16免维护蓄电池组2组48V/200Ah17生产交换机设备1套18网络交换机设备1套19电话机40台P/T兼容20引入光缆ADSS500m21电话线2km22网线2km23电视线2km24仪器仪表1套25光功率仪1只262M误码仪1只27光源1只28通信系统软/硬件扩容和系统联调1项1196.2.4土建工程量清单项目名称单位工程量说明升压站占地m2510085m60m围墙长度m290墙高2.3m站区场地平整量m37650道路面积m21100宽4.0m绿化面积m2200综合控制房m2670含建筑、结构、装饰、水、电、采暖、建筑物内地下设施等全部工作内容。GIS楼m2465.24消防泵房m215主变压器基础C30主体混凝土m361C15垫层混凝土m317钢筋t10.87土石方开挖m3145土石方回填m336消防水池消防水池有效容积m3144防水等级为Ⅱ级，抗渗等级为P6，内部采用防水涂料，外部采用防水卷材其他构筑物、设备基础工程量室外架构（型钢）t1.41.4t×130m高避雷针（圆钢）t1.081.08t×1预制混凝土杆m82.5Φ300设备基础及电缆沟土石方开挖m3442设备基础及电缆沟土石方回填m3256设备基础及电缆沟C25主体m3119设备基础及电缆沟C15垫层m39设备基础及电缆沟钢筋量t11.78预埋件t1.0各类型钢1206.3典型设计方案C工程量清单6.3.1电气一次设备材料清单6.3.1.1一期工程序号名称型号及规格单位数量备注1主变部分（1）主变压器SZ11-100000/220Ud=10.5%230±8×1.25%/35kVYnd11台1（2）中性点组合电器MT-ZJB-220组12220kV配电装置（1）高压断路器LW□-2521600A50kA组2（2）隔离开关GW7-2521600A50kA组2单接地（3）隔离开关GW7-2521600A50kA组3双接地（4）电流互感器400-800/5A5P305P305P300.50.2S5P30只3出线侧（5）电流互感器400/1A5P305P300.50.2S5P300.2S只3主变侧（6）电压互感器只1出线侧（7）电压互感器只3母线侧（8）避雷器YH10W5-200/520只9支柱绝缘子ZSW-220/8-3只6（9）场内母线LGJ-400/35米900（10）耐张绝缘子串17×XWP-100，泄漏比距：450mm套30包括连接金具（11）悬垂绝缘子串17×XWP-100，泄漏比距：450mm套9包括连接金具（12）耐张线夹NY-400/35套30（12）悬垂线夹XGH-6套9（12）T型线夹TY-400/35套3335kV配电装置（1）35kV高压开关柜KYN□-40.52000A真空断路器面1出线柜（2）35kV高压开关柜KYN□-40.51250A真空断路器面6进线柜（3）35kV高压开关柜KYN□-40.51250A真空断路器面1站用电柜（4）35kV高压开关柜KYN□-40.51250ASF6断路器面2无功补偿柜（5）35kV高压开关柜KYN□-40.51250A真空断路器面1备用柜（6）35kV高压开关柜KYN□-40.51250A真空断路器面1接地变小电阻进线柜121序号名称型号及规格单位数量备注（7）35kV高压开关柜KYN□-40.51250A真空断路器面1避雷器兼PT柜（8）35kV高压开关柜KYN□-40.51250A真空断路器面2联络柜（9）站用变压器SCB11-500/3535±2×2.5%/0.4kVDyn11Ud=6%台1（10）绝缘管型母线35/2500米25（11）35kV接地电阻成套装置1000kVA电阻值40.41Ω额定发热电流:500A套1（12）无功补偿装置±25Mvar组1SVG（13）35kV电力电缆各种型号米300410kV配电装置（1）10kV跌落熔断器只3（2）10kV避雷器只3（3）10kV柱上计量表套1（4）10kV站用变压器S11-500kVA/10kV10±2×2.5%/0.4Dyn11台15低压配电装置（1）低压开关柜抽屉式MNS面10（2）照明配电箱面~6（3）检修、动力配电箱面~7（4）电力电缆1kV各种型号km~3.5（5）电缆附件及接头1kV套~60（6）灯具各种型号套~150（7）插座及开关各种型号套~150（8）电缆桥架各种型号吨~86接地及防火材料（1）电气防火材料吨~6（2）镀锌扁钢60×6mm千米9（3）镀锌钢管直径50mm，长2500mm壁厚≥4mm根357其它各种钢材各种型号t～71226.3.1.2二期工程序号名称型号及规格单位数量备注1主变部分（1）主变压器SZ1-1100000/220Ud=10.5%230±8×1.25%/35kVYnd11台1（2）中性点组合电器MT-ZJB-220组12220kV配电装置（1）高压断路器LW□-2521600A50kA组1（2）隔离开关GW7-2521600A50kA组1单接地（3）隔离开关GW7-2521600A50kA组1双接地（5）电流互感器400/1A5P305P300.50.2S5P300.2S只3主变侧（8）避雷器YH10W5-200/520只3（8）支柱绝缘子ZSW-220/8-3只1（9）场内母线LGJ-400/35米300（10）耐张绝缘子串17×XWP-100，泄漏比距：450mm套9包括连接金具（11）悬垂绝缘子串17×XWP-100，泄漏比距：450mm套6包括连接金具（12）耐张线夹NY-400/35套9（12）悬垂线夹XGH-6套6335kV配电装置（1）35kV高压开关柜KYN□-40.52000A真空断路器面1出线柜（2）35kV高压开关柜KYN□-40.51250A真空断路器面6进线柜（4）35kV高压开关柜KYN□-40.51250ASF6断路器面2无功补偿柜（5）35kV高压开关柜KYN□-40.51250A真空断路器面1备用柜（6）35kV高压开关柜KYN□-40.51250A真空断路器面1接地变小电阻进线柜（7）35kV高压开关柜KYN□-40.51250A真空断路器面1避雷器兼PT柜（9）站用变压器SCB11-500/3535±2×2.5%/0.4kVDyn11Ud=6%台1（10）绝缘管型母线35/2500米25（11）35kV接地电阻成套装置1000kVA电阻值40.41Ω额定发热电流:500A套1（12）无功补偿装置±25Mvar组1SVG（13）35kV电力电缆各种型号米2505低压配电装置（1）电力电缆1kV各种型号km~2123序号名称型号及规格单位数量备注（2）电缆附件及接头1kV套~20（2）电缆桥架各种型号吨~36接地及防火材料（1）电气防火材料吨~2（2）镀锌扁钢60×6mm千米1（3）镀锌钢管直径50mm，长2500mm壁厚≥4mm根157其它（1）各种钢材各种型号t～21246.3.2电气二次设备材料清单序号设备名称数量备注220kV风电工程升压站监控设备1监控系统网络屏1面2台100M以太网主交换机，各配置24个以太网口、2对光口；2套智能设备转换装置，不少于20个RS485口，4个以太网口；配置1套与风机监控系统相连的接口装置。2远动工作站屏1面2套远动装置，各有6个以太网口、10个RS485口、1套远动软件，带2路由器以及其他接口设备；配置1套后台机和显示器；1套对时装置，要求双主机（GPS与北斗对时系统）、双授时、双电源；2台调制解调器MODEM，要求双通道加防雷、带切换，2路模拟、2路数字通道；2套串口转2M装置。3220kV关口计量屏1面220kV线路关口表2个，1+1配置，有功0.2S级，无功0.5S级，带2个RS485，双向，配置失压装置；电能量计量系统子站装置以及电能量计量系统子站软件1套；厂站级电能量采集与管理系统应用软件及通讯软件1套；当地电量采集管理系统主机及显示器1套；发电计划申报软件(含：发电计划申报系统客户端应用软件、信息安全传输系统客户端应用软件)1套；发电计划管理主机及显示器1套；辅助抄表笔记本电脑1台；电能量采集装置辅助抄表软件1套；RS232/RS485转换器1套；激光网络打印机1台。4主变计量屏1面1#主变压器高压侧参考计量表1个，1+1配置，有功0.2S级，无功0.5S级，带2个RS485，双向，配置失压装置；5220kV线路及母线测控屏1面220kV线路测控装置1套（AI：6I+4U，DI：192，DO：10，AO：6，PI：4），配置至少2个RS485口和2个以太网口61#主变测控屏1面1#主变测控装置1套（AI：9I+8U，DI：192，DO：10，AO：6，PI：4）；配置有载调压远方/就地转换开关1个，升、降、急停按钮1套；配置至少2个RS485口和2个以太网口；预留主变有载调压开关档位远方显示器、主变绕组温度远方显示仪各1套，主变油面温度远方显示仪2套（均有主变成套供货）的安装位置及柜前开孔。125序号设备名称数量备注7公用设备测控屏1面公用测控装置（AI：12I+8U，DI：192，DO：10，AO：20，PI：4），用于35kVI段母线装置及公用装置测控，配置至少2个RS485口和2个以太网口；8保护及故障信息子站屏1面配置1套保护及故障信息采集及管理装置，含主机、软件、采集及网络设备；配置2台交换机，1台用于接入保护装置信息，另1台用于接入故障录波；配置路由器（2M出口）（依据接入系统报告定）；配置1台防火墙；配置1台打印机。9同步相量测量装置屏1面配置1套同步相量测量装置，要求采集220kV线路、主变高压侧、同一型号一组风机支路、无功补偿装置支路、接地变支路以及所用变支路电流与220kV母线、35kVI段母线及35kVII段母线电压，配置至少2个RS485口和2个以太网口。10电能质量监控屏1面配置1套电能质量在线监控装置，要求装置具有12个电压测点和60个电流测点；含电能质量在线监控分析软件；配置至少2个RS485口和2个以太网口；配置1套后台机和显示屏。11调度数据系统网屏1面配置2套接入路由器；配置4台以太网交换机；2套网络安全防护装置和1套横向隔离装置；配置2套防火墙；配置2套风能发电站节点路由器。12微机五防闭锁系统1套配置1面微机五防闭锁系统屏，安装1套微机五防闭锁系统主机（包括防误系统软件、专家操作票软件、通讯接口软件等）、1台打印机以及1套通讯适配器等；配置20套电编码锁；配置100套机械编码锁及安装结构件；配置20套地线头；配置3套电脑钥匙；配置3套万用解锁钥匙；配置3套电池及充电器。13PT转接屏1面14试验电源屏1面要求输入电源为AC400V和DC220V，输出为AC220，DC-48V等。15UPS柜2面2套10kVA的不并机型UPS电源装置，要求配置进线和主要馈线电源监控装置，加旁路维修开关，每套输出回路不少于30回，另加装5回不经UPS装置的AC220V电源开关用于盘柜的加热、照明、除湿等。16工程师兼操作员工作站1套CPU：4core2.0GHz内存：16GBDDR3memory（8×2GB），硬盘：2×1000GB；刻录光驱：DVD-RO/CD-RW；网口：4×10/100/1000ethernetports；126序号设备名称数量备注显卡：XVR-300X8GraphicsAccelerator；电源：2（N+1）powersupplies；22宽TFT屏液晶显示器1台；移动硬盘（1T）2台；1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；配置1套与风机监控系统通信接口装置；配置1套远程控制接口装置及相关软件。17操作员工作站1套CPU：4core2.0GHz内存：16GBDDR3memory（8×2GB），硬盘：2×1000GB；刻录光驱：DVD-RO/CD-RW；网口：4×10/100/1000ethernetports；显卡：XVR-300X8GraphicsAccelerator；电源：2（N+1）powersupplies；22宽TFT屏液晶显示器1台；移动硬盘（1T）2台；1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；配置1套与风机监控系统通信接口装置；配置1套远程控制接口装置及相关软件。18电站AGC接入系统及联调1套配置1套AGC控制软件；配置1套AGC考核软件；配置1套AGC性能测试/日志软件；配置1套AGC区域误差计算软件；配置1套AGC及系统集成调试。19电站AVC接入系统及联调1套配置1套在线电压稳定评估软件；配置1套电压优化控制软件；配置1套线电压稳定预防控制软件；配置1套AVC及系统集成调试。20风功率预测系统软件1套配置1套风电功率预测系统后台机及显示器等设备；配置1套Web服务器；配置1套数据库服务器；配置1套组网交换机；配置1套正反向隔离装置；配置1台笔记本电脑；配置1套风电功率预测系统软件；配置1套短期预测建模软件，时间为0~72小时；配置1套超短期预测建模软件，时间为0~4小时；配置1套Web发布软件；配置1套通信应用接口开发软件；配置1套气象数据服务相关软件及接口；配置1套测风塔数据采集硬件、软件及接口；127序号设备名称数量备注配置1套远程控制接口装置及相关软件。21箱变测控装置及交换机1套每台箱变配置1套箱变测控装置，共配置50套每组集电线路配置1套箱变测控装置交换机，共配置6套，组1面屏；配置1套箱变测控信息后台机及显示器；配置1套箱变测控信息软件；配置1套箱变测控信息与风机测控信息通信装置；配置1套远程控制接口装置及相关软件。22系统软件及应用软件1套包含UNIX操作系统、编译系统、诊断系统、数据库系统、网络系统、工具软件23语音报警装置2套配置专门的声卡或语音装置24激光打印机4台2台A3一体化网络彩色激光打印机；1台A4激光打印机；1台A4针式打印机。25智能设备转换装置2套35kV母线配置2套智能设备转换装置，不少于20个RS485口，6个以太网口，安装于35kV主变压器出线柜内26交换机2台35kV母线配置2台100M以太网交换机，各配置24个以太网口、6对光口，安装于35kV主变压器出线柜内；27电度表6套35kV进线电度表6套，1+0配置，有功0.5S级，无功1级，带2个RS485，双向，安装于6面35kV进线高压开关柜内28电度表2套无功补偿装置进线电度表2套，1+0配置有功0.5S级，无功1级，带2个RS485，双向，安装于2面无功补偿进线高压开关柜内29电度表1套35kV所用变进线电度表1套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于所用变压器进线高压开关柜内30电度表1套35kV接地变进线电度表1套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于接地变进线高压开关柜内31PT并列装置1套安装于35kVI段母线PT柜内32操作员站主机内部核心防误加固软件2套33操作员台、椅8套二工位操作员台，每个台配置2把转椅34电工试验设备1项试验台、示波器、万用表、电流/电压表、万用表及专用工具等35备品备件1项36无功补偿装置控制/保护柜2面与SVG配套采购37风电场信息上传系统1套包括硬件和软件配置220kV风电工程升压站保护设备1220kV线路保护屏3面各配置1套微机型光纤差动保护（远方跳闸通道128序号设备名称数量备注及接口）配置至少2个RS485口和2个以太网口；；屏内各配置1台打印机；各配置1套分相断路器操作机构箱。2220kV母线保护屏2面每面屏配置1套220kV母线保护装置，并配置断路器失灵保护，每套装置至少2个RS485口和2个以太网口，同时配置1台打印机。31#主变压器保护屏3面主变差动保护装置2套；配置至少2个RS485口和2个以太网口；主变高压侧后备保护装置2套；主变低压侧后备保护装置2套；主变高压侧分相断路器操作机构箱1套；主变低压侧断路器操作机构箱1套；主变非电量保护装置1套；每套保护配置1台打印机。4故障录波屏2面1套微机型96路模拟量/196路开关量、带4个以太网口的微机故障滤波器；配置1台打印机；配置1套后台机和显示屏。5安全稳定控制装置屏2面每面屏配置1套安全稳定控制装置及打印机635kV母线保护屏1面35kV母线配置1套母线差动保护，配置至少2个RS485口和2个以太网口，组1面屏；配置1台打印机。735kV进线保护测控装置6套配置电流速断、过电流及零序电流等保护，配置至少2个RS485口和2个以太网口，装置分别安装于6面35kV风机进线开关柜上835kV无功补偿保护测控装置1套配置过流保护、零序电流保护、过电压保护及低电压保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上935kV无功补偿保护测控装置1套配置电流差动保护、电流速断保护、过流保护、零序电流保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上1035kV所用变压器保护测控装置1套配置电流速断、过电流、过负荷及高低压侧零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV所用变压器进线开关柜上1135kV接地变压器保护测控装置1套配置电流速断、过电流、零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV接地变压器进线开关柜上1235kV母联保护测控装置1套配置电流速断、过电流等保护，配置至少2个RS485口和2个以太网口，装置安装于35kV母联进线开关柜上220kV风电工程升压站DC220V直流电源系统1蓄电池屏6面2组300Ah，2V，每组104只2直流充电屏2面双套充电/浮充电整流装置129序号设备名称数量备注3直流馈电屏2面4直流联络屏2面5直流系统监控单元1套含配套的负荷支路探测元件6充电监控模块2套7微机型绝缘监测装置1套8蓄电池巡检装置1套9蓄电池放电装置1套220V，20A，移动式10便携式接地故障定位装置1套便携式11便携式调试电脑2台12专用工具1套卖方根据实际需要提供13备品备件1)交流进线开关每类5个2)直流馈线开关每类5个3)熔断器每类10个4)信号灯每类10个220kV风电工程升压站控制电缆/光缆1控制电缆30kmZR-KYJVP2/22-4×1.5ZR-KYJVP2/22-7×1.5ZR-KYJVP2/22-10×1.5ZR-KYJVP2/22-14×1.5ZR-KYJVP2/22-4×4ZR-KYJVP2/22-8×4ZR-KYJVP2/22-7×2.5ZR-KYJVP2/22-4×2.5ZR-DJYJPVP22-2×2×1.0ZR-DJYJPVP22-3×2×1.0ZRC-YJV22-2×102单模光纤40km220kV风电工程升压站视频监控系统1一体化枪式摄像机40套彩色，含支架、球形电动云台、限位开关、室内防护罩、22倍一体化枪式摄像机、解码器、防冻加温器等装置；部分配照明灯。2主动红外对射报警器8套含红外控制器、支架及安装配件3数字视频主机3台16路数字视频主机、全D1，储存容量：5T4操作手柄1套5主控键盘1台6集成管理软件1套7中控室管理服务器（含软件）2台内存8GB，硬盘为1TB（含21″1280×1024监视器）8视频矩阵1台9网络交换机1台10光电接口转换装置2台11控制电缆3kmZR-KVVP-2×1130序号设备名称数量备注12视频电缆3kmZR-SYV-75-513电源电缆3kmZR-RVV-3×1.514红外报警线缆3km屏蔽15设备间连接线缆1km五类双绞线等16标准机柜1面含集中配电装置17浪涌保护器42套控制线/电源线/视频线18双路电源切换设备1套19维护工具1套20远程控制接口装置及相关软件1套220kV风电工程升压站火灾自动报警系统1火灾报警控制器（联动型，含打印机、火警显示屏、备用电池）1套不少于200点，采用柜式结构，布置在继电保护室内2后台监视系统1套布置在中控室3总线隔离器8只4消防模块箱10只5控制输入模块30只6控制输出模块15只7点型感烟火灾探测器（含底座）100只8防爆型感烟火灾探测器（含底座）10只9探测模块10只10安全栅10只11点型感温火灾探测器（含底座）10只12火灾声光警报器10只13手动火灾报警按钮10只14线型感温探测器2km含终端盒15线型感温微机调制器12只16阻燃铜芯塑料软线5km其中RVS2×1.0mm2火警信号线2000m，RVS2×1.5mm2火警电源线2000m，17专用工具1套18备品备件1套19测试仪表1套20远程控制接口装置及相关软件1套220kV风电工程升压站其它设备1轴流风机控制箱8面轴流风机控制箱应为两路交流电源供电，设置2只接触器，实现双路电源自动切换。每只控制箱至少能控制2台2kW轴流风机，实现现地和远方控制，可以与消防设备联动。箱上应有轴流风机运行指示信号灯、远控选择开关、现地操作按钮（起动和停止）等。安装方式为户内挂墙式箱体尺寸由厂家确定。131序号设备名称数量备注220kV风电工程接入升压站扩容设备1220kV线路保护屏2面各配置1套微机型光纤差动保护，配置断路器失灵保护（远方跳闸通道及接口）配置至少2个RS485口和2个以太网口；屏内各配置1台打印机；各配置1套断路器操作机构箱。2保护及故障信息子站软/硬件扩容和系统联调1项3调度侧电能量采集系统主站软/硬件扩容和系统联调1项4远动系统软/硬件扩容和系统联调1项1326.3.3通信设备清单220kV风电工程升压站通信设备1PCM设备4套含备品备件及安装、调试，包括系统改造设备2SDH设备4套包括系统改造设备3调度交换机设备1套48线、VOIP功能，行政/调度合一4调度台台64键5数字录音系统1套8通道6模拟网关板100/133套7抗恶劣环境电话100/133套8无线对讲机8部9通信综合数据网1套10通信综合监测设备1套11音频配线架1套12数字配线架1套13光纤配线架1套14网络配线架1套15高频开关电源屏3面DC-48V/100A，含AC输出16免维护蓄电池组2组48V/200Ah17生产交换机设备1套18网络交换机设备1套19电话机40台P/T兼容20引入光缆ADSS500m21电话线2km22网线2km23电视线2km24仪器仪表1套25光功率仪1只262M误码仪1只27光源1只28通信系统软/硬件扩容和系统联调1项1336.3.4土建工程量清单6.3.4.1一期工程项目名称单位工程量说明升压站占地m216608173m96m围墙长度m538墙高2.4m站区场地平整量m324912道路面积m22500宽4.5m绿化面积m21900综合楼m21772建筑物报价含建筑、结构、装饰、水、电、采暖、建筑物内地下设施等全部工作内容。高低压配电房m2467综合库房m2316无功补偿装置控制室m2150主变压器基础C30主体混凝土m376C15垫层混凝土m321钢筋t12.35土石方开挖m3181土石方回填m344事故油池C30防水混凝土m343抗渗等级为P6C15垫层混凝土m35钢筋t6.6土石方开挖量m3260土石方回填量m3117消防水池消防水池有效容积m3220防水等级为Ⅱ级，抗渗等级为P6，内部采用防水涂料，外部采用防水卷材其他构筑物、设备基础工程量室外架构（型钢）t9.81.4t×730m高避雷针（圆钢）t3.241.08t×3预制混凝土杆m480Φ400设备基础及电缆沟土石方开挖m32850设备基础及电缆沟土石方回填m31960设备基础及电缆沟C25主体m3690设备基础及电缆沟C15垫层m350设备基础及电缆沟钢筋量t30.48预埋件t5.67各类型钢1346.3.4.2二期工程项目名称单位工程量说明主变压器基础C30主体混凝土m376C15垫层混凝土m321钢筋t12.35土石方开挖m3181土石方回填m344其他构筑物、设备基础工程量室外架构（型钢）t71.4t×530m高避雷针（圆钢）t2.161.08t×2预制混凝土杆m250Φ400设备基础及电缆沟土石方开挖m31430设备基础及电缆沟土石方回填m3990设备基础及电缆沟C25主体m3344设备基础及电缆沟C15垫层m325设备基础及电缆沟钢筋量t15.23预埋件t2.83各类型钢1356.4典型设计方案D工程量清单6.4.1电气一次设备材料清单6.4.1.1一期工程序号名称型号及规格单位数量备注1主变部分（1）主变压器SZ11-100000/220Ud=10.5%230±8×1.25%/35kVYnd11台1（2）中性点组合电器MT-ZJB-220组12220kV配电装置（1）GIS间隔高压断路器252kV1600A50kA三相组2GIS间隔内设备隔离开关252kV1600A50kA三相组5接地开关252kV1600A50kA三相组7快速接地开关252kV1600A50kA三相组1电流互感器400-800/5A5P305P305P300.50.2S5P30三相组2电压互感器只1电压互感器只3避雷器YH10W5-200/520只6充气套管252kV1250A50kA三相组2（2）场内母线LGJ-400/35米100（3）耐张绝缘子串17×XWP-100，泄漏比距：450mm套9包括连接金具（4）耐张线夹NY-240/40套9335kV配电装置（1）35kV高压开关柜KYN□-40.52000A真空断路器面1出线柜（2）35kV高压开关柜KYN□-40.51250A真空断路器面6进线柜（3）35kV高压开关柜KYN□-40.51250A真空断路器面1站用电柜（4）35kV高压开关柜KYN□-40.51250ASF6断路器面2无功补偿柜（5）35kV高压开关柜KYN□-40.51250A真空断路器面1备用柜（6）35kV高压开关柜KYN□-40.51250A真空断路器面1接地变小电阻进线柜（7）35kV高压开关柜KYN□-40.51250A真空断路器面1避雷器兼PT柜136序号名称型号及规格单位数量备注（8）35kV高压开关柜KYN□-40.51250A真空断路器面2联络柜（9）站用变压器SCB11-500/3535±2×2.5%/0.4kVDyn11Ud=6%台1（10）绝缘管型母线35/2500米25（11）35kV接地电阻成套装置1000kVA电阻值40.41Ω额定发热电流:500A套1（12）无功补偿装置±25Mvar组1SVG（13）35kV电力电缆各种型号米300410kV配电装置（1）10kV跌落熔断器只3（2）10kV避雷器只3（3）10kV柱上计量表套1（4）10kV站用变压器S11-500kVA/10kV10±2×2.5%/0.4Dyn11台15低压配电装置（1）低压开关柜抽屉式MNS面10（2）照明配电箱面~6（3）检修、动力配电箱面~7（4）电力电缆1kV各种型号km~3.5（5）电缆附件及接头1kV套~40（6）灯具各种型号套~150（7）插座及开关各种型号套~150（8）电缆桥架各种型号吨~46接地及防火材料（1）电气防火材料吨~5（2）镀锌扁钢60×6mm千米7（3）镀锌钢管直径50mm，长2500mm壁厚≥4mm根307其它各种钢材各种型号t～61376.4.1.2二期工程序号名称型号及规格单位数量备注1主变部分（1）主变压器SZ11-100000/220Ud=10.5%230±8×1.25%/35kVYnd11台1（2）中性点组合电器MT-ZJB-220组12220kV配电装置（1）GIS间隔高压断路器252kV1600A50kA三相组1GIS间隔内设备隔离开关252kV1600A50kA三相组2接地开关252kV1600A50kA三相组3电流互感器400-800/5A5P305P305P300.50.2S5P30三相组1避雷器YH10W5-200/520只3充气套管252kV1250A50kA三相组1（2）场内母线LGJ-400/35米100（3）耐张绝缘子串17×XWP-100，泄漏比距：450mm套9包括连接金具（4）耐张线夹NY-240/40套9335kV配电装置（1）35kV高压开关柜KYN□-40.52000A真空断路器面1出线柜（2）35kV高压开关柜KYN□-40.51250A真空断路器面6进线柜（4）35kV高压开关柜KYN□-40.51250ASF6断路器面2无功补偿柜（5）35kV高压开关柜KYN□-40.51250A真空断路器面1备用柜（6）35kV高压开关柜KYN□-40.51250A真空断路器面1接地变小电阻进线柜（7）35kV高压开关柜KYN□-40.51250A真空断路器面1避雷器兼PT柜（10）绝缘管型母线35/2500米25（11）35kV接地电阻成套装置1000kVA电阻值40.41Ω额定发热电流:500A套1（12）无功补偿装置±25Mvar组1SVG（12）35kV电力电缆各种型号米2004低压配电装置（1）电力电缆1kV各种型号km~2（2）电缆附件及接头1kV套~20（3）电缆桥架各种型号吨~26接地及防火材料138序号名称型号及规格单位数量备注（1）电气防火材料吨~1（2）镀锌扁钢60×6mm千米1（3）镀锌钢管直径50mm，长2500mm壁厚≥4mm根67其它各种钢材各种型号t～11396.4.2电气二次设备材料清单序号设备名称数量备注220kV风电工程升压站监控设备1监控系统网络屏1面2台100M以太网主交换机，各配置24个以太网口、2对光口；2套智能设备转换装置，不少于20个RS485口，4个以太网口；配置1套与风机监控系统相连的接口装置。2远动工作站屏1面2套远动装置，各有6个以太网口、10个RS485口、1套远动软件，带2路由器以及其他接口设备；配置1套后台机和显示器；1套对时装置，要求双主机（GPS与北斗对时系统）、双授时、双电源；2台调制解调器MODEM，要求双通道加防雷、带切换，2路模拟、2路数字通道；2套串口转2M装置。3220kV关口计量屏1面220kV线路关口表2个，1+1配置，有功0.2S级，无功0.5S级，带2个RS485，双向，配置失压装置；电能量计量系统子站装置以及电能量计量系统子站软件1套；厂站级电能量采集与管理系统应用软件及通讯软件1套；当地电量采集管理系统主机及显示器1套；发电计划申报软件(含：发电计划申报系统客户端应用软件、信息安全传输系统客户端应用软件)1套；发电计划管理主机及显示器1套；辅助抄表笔记本电脑1台；电能量采集装置辅助抄表软件1套；RS232/RS485转换器1套；激光网络打印机1台。4主变计量屏1面1#主变压器高压侧参考计量表1个，1+1配置，有功0.2S级，无功0.5S级，带2个RS485，双向，配置失压装置；5220kV线路及母线测控屏1面220kV线路测控装置1套（AI：6I+4U，DI：192，DO：10，AO：6，PI：4），配置至少2个RS485口和2个以太网口61#主变测控屏1面1#主变测控装置1套（AI：9I+8U，DI：192，DO：10，AO：6，PI：4）；配置有载调压远方/就地转换开关1个，升、降、急停按钮1套；配置至少2个RS485口和2个以太网口；预留主变有载调压开关档位远方显示器、主变绕组温度远方显示仪各1套，主变油面温度远方显示仪2套（均有主变成套供货）的安装位置及柜前开孔。140序号设备名称数量备注7公用设备测控屏1面公用测控装置（AI：12I+8U，DI：192，DO：10，AO：20，PI：4），用于35kVI段母线装置及公用装置测控，配置至少2个RS485口和2个以太网口；8保护及故障信息子站屏1面配置1套保护及故障信息采集及管理装置，含主机、软件、采集及网络设备；配置2台交换机，1台用于接入保护装置信息，另1台用于接入故障录波；配置路由器（2M出口）（依据接入系统报告定）；配置1台防火墙；配置1台打印机。9同步相量测量装置屏1面配置1套同步相量测量装置，要求采集220kV线路、主变高压侧、同一型号一组风机支路、无功补偿装置支路、接地变支路以及所用变支路电流与220kV母线、35kVI段母线及35kVII段母线电压，配置至少2个RS485口和2个以太网口。10电能质量监控屏1面配置1套电能质量在线监控装置，要求装置具有12个电压测点和60个电流测点；含电能质量在线监控分析软件；配置至少2个RS485口和2个以太网口；配置1套后台机和显示屏。11调度数据系统网屏1面配置2套接入路由器；配置4台以太网交换机；2套网络安全防护装置和1套横向隔离装置；配置2套防火墙；配置2套风能发电站节点路由器。12微机五防闭锁系统1套配置1面微机五防闭锁系统屏，安装1套微机五防闭锁系统主机（包括防误系统软件、专家操作票软件、通讯接口软件等）、1台打印机以及1套通讯适配器等；配置20套电编码锁；配置100套机械编码锁及安装结构件；配置20套地线头；配置3套电脑钥匙；配置3套万用解锁钥匙；配置3套电池及充电器。13PT转接柜1面14试验电源屏1面要求输入电源为AC400V和DC220V，输出为AC220，DC-48V等。15UPS柜2面2套10kVA的不并机型UPS电源装置，要求配置进线和主要馈线电源监控装置，加旁路维修开关，每套输出回路不少于30回，另加装5回不经UPS装置的AC220V电源开关用于盘柜的加热、照明、除湿等。16工程师兼操作员工作站1套CPU：4core2.0GHz内存：16GBDDR3memory（8×2GB），硬盘：2×1000GB；刻录光驱：DVD-RO/CD-RW；网口：4×10/100/1000ethernetports；141序号设备名称数量备注显卡：XVR-300X8GraphicsAccelerator；电源：2（N+1）powersupplies；22宽TFT屏液晶显示器1台；移动硬盘（1T）2台；1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；配置1套与风机监控系统通信接口装置；配置1套远程控制接口装置及相关软件。17操作员工作站1套CPU：4core2.0GHz内存：16GBDDR3memory（8×2GB），硬盘：2×1000GB；刻录光驱：DVD-RO/CD-RW；网口：4×10/100/1000ethernetports；显卡：XVR-300X8GraphicsAccelerator；电源：2（N+1）powersupplies；22宽TFT屏液晶显示器1台；移动硬盘（1T）2台；1套语音报警装置其他：1serialport，3PCI-Eslots，2PCI-Xslots，Solaris10andJavaEnterpriseSystemsoftwarepre-installed.RoHS-5compliant（StandardConfiguration），RoHS+，键盘鼠标；配置1套与风机监控系统通信接口装置；配置1套远程控制接口装置及相关软件。18电站AGC接入系统及联调1套配置1套AGC控制软件；配置1套AGC考核软件；配置1套AGC性能测试/日志软件；配置1套AGC区域误差计算软件；配置1套AGC及系统集成调试。19电站AVC接入系统及联调1套配置1套在线电压稳定评估软件；配置1套电压优化控制软件；配置1套线电压稳定预防控制软件；配置1套AVC及系统集成调试。20风功率预测系统软件1套配置1套风电功率预测系统后台机及显示器等设备；配置1套Web服务器；配置1套数据库服务器；配置1套组网交换机；配置1套正反向隔离装置；配置1台笔记本电脑；配置1套风电功率预测系统软件；配置1套短期预测建模软件，时间为0~72小时；配置1套超短期预测建模软件，时间为0~4小时；配置1套Web发布软件；配置1套通信应用接口开发软件；配置1套气象数据服务相关软件及接口；配置1套测风塔数据采集硬件、软件及接口；142序号设备名称数量备注配置1套远程控制接口装置及相关软件。21箱变测控装置及交换机1套每台箱变配置1套箱变测控装置，共配置50套每组集电线路配置1套箱变测控装置交换机，共配置6套，组1面屏；配置1套箱变测控信息后台机及显示器；配置1套箱变测控信息软件；配置1套箱变测控信息与风机测控信息通信装置；配置1套远程控制接口装置及相关软件。22系统软件及应用软件1套包含UNIX操作系统、编译系统、诊断系统、数据库系统、网络系统、工具软件23语音报警装置2套配置专门的声卡或语音装置24激光打印机4台2台A3一体化网络彩色激光打印机；1台A4激光打印机；1台A4针式打印机。25智能设备转换装置2套35kV母线配置2套智能设备转换装置，不少于20个RS485口，6个以太网口，安装于35kV主变压器出线柜内26交换机2台35kV母线配置2台100M以太网交换机，各配置24个以太网口、6对光口，安装于35kV主变压器出线柜内；27电度表6套35kV进线电度表6套，1+0配置，有功0.5S级，无功1级，带2个RS485，双向，安装于6面35kV进线高压开关柜内28电度表2套无功补偿装置进线电度表2套，1+0配置有功0.5S级，无功1级，带2个RS485，双向，安装于2面无功补偿进线高压开关柜内29电度表1套35kV所用变进线电度表1套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于所用变压器进线高压开关柜内30电度表1套35kV接地变进线电度表1套，1+0配置，有功0.5S级，无功1级，带2个RS485,安装于接地变进线高压开关柜内31PT并列装置1套安装于35kVI段母线PT柜内32操作员站主机内部核心防误加固软件2套33操作员台、椅8套二工位操作员台，每个台配置2把转椅34电工试验设备1项试验台、示波器、万用表、电流/电压表、万用表及专用工具等35备品备件1项36无功补偿装置控制/保护柜2面与SVG配套采购37风电场信息上传系统1套包括硬件和软件配置220kV风电工程升压站保护设备1220kV线路保护屏3面各配置1套微机型光纤差动保护（远方跳闸通道143序号设备名称数量备注及接口）配置至少2个RS485口和2个以太网口；；屏内各配置1台打印机；各配置1套分相断路器操作机构箱。2220kV母线保护屏2面每面屏配置1套220kV母线保护装置，并配置断路器失灵保护，每套装置至少2个RS485口和2个以太网口，同时配置1台打印机。31#主变压器保护屏3面主变差动保护装置2套；配置至少2个RS485口和2个以太网口；主变高压侧后备保护装置2套；主变低压侧后备保护装置2套；主变高压侧分相断路器操作机构箱1套；主变低压侧断路器操作机构箱1套；主变非电量保护装置1套；每套保护配置1台打印机。4故障录波屏2面1套微机型96路模拟量/196路开关量、带4个以太网口的微机故障滤波器；配置1台打印机；配置1套后台机和显示屏。5安全稳定控制装置屏2面每面屏配置1套安全稳定控制装置及打印机635kV母线保护屏1面35kV母线配置1套母线差动保护，配置至少2个RS485口和2个以太网口，组1面屏；配置1台打印机。735kV进线保护测控装置6套配置电流速断、过电流及零序电流等保护，配置至少2个RS485口和2个以太网口，装置分别安装于6面35kV风机进线开关柜上835kV无功补偿保护测控装置1套配置过流保护、零序电流保护、过电压保护及低电压保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上935kV无功补偿保护测控装置1套配置电流差动保护、电流速断保护、过流保护、零序电流保护等，配置至少2个RS485口和2个以太网口，装置安装于35kV动态无功补偿进线开关柜上1035kV所用变压器保护测控装置1套配置电流速断、过电流、过负荷及高低压侧零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV所用变压器进线开关柜上1135kV接地变压器保护测控装置1套配置电流速断、过电流、零序电流等保护和非电量保护，配置至少2个RS485口和2个以太网口，装置安装于35kV接地变压器进线开关柜上1235kV母联保护测控装置1套配置电流速断、过电流等保护，配置至少2个RS485口和2个以太网口，装置安装于35kV母联进线开关柜上220kV风电工程升压站DC220V直流电源系统1蓄电池屏6面2组300Ah，2V，每组104只2直流充电屏2面双套充电/浮充电整流装置144序号设备名称数量备注3直流馈电屏2面4直流联络屏2面5直流系统监控单元1套含配套的负荷支路探测元件6充电监控模块2套7微机型绝缘监测装置1套8蓄电池巡检装置1套9蓄电池放电装置1套220V，20A，移动式10便携式接地故障定位装置1套便携式11便携式调试电脑2台12专用工具1套卖方根据实际需要提供13备品备件1)交流进线开关每类5个2)直流馈线开关每类5个3)熔断器每类10个4)信号灯每类10个220kV风电工程升压站控制电缆/光缆1控制电缆30kmZR-KYJVP2/22-4×1.5ZR-KYJVP2/22-7×1.5ZR-KYJVP2/22-10×1.5ZR-KYJVP2/22-14×1.5ZR-KYJVP2/22-4×4ZR-KYJVP2/22-8×4ZR-KYJVP2/22-7×2.5ZR-KYJVP2/22-4×2.5ZR-DJYJPVP22-2×2×1.0ZR-DJYJPVP22-3×2×1.0ZRC-YJV22-2×102单模光纤40km220kV风电工程升压站视频监控系统1一体化枪式摄像机40套彩色，含支架、球形电动云台、限位开关、室内防护罩、22倍一体化枪式摄像机、解码器、防冻加温器等装置；部分配照明灯。2主动红外对射报警器8套含红外控制器、支架及安装配件3数字视频主机3台16路数字视频主机、全D1，储存容量：5T4操作手柄1套5主控键盘1台6集成管理软件1套7中控室管理服务器（含软件）2台内存8GB，硬盘为1TB（含21″1280×1024监视器）8视频矩阵1台9网络交换机1台10光电接口转换装置2台11控制电缆3kmZR-KVVP-2×1145序号设备名称数量备注12视频电缆3kmZR-SYV-75-513电源电缆3kmZR-RVV-3×1.514红外报警线缆3km屏蔽15设备间连接线缆1km五类双绞线等16标准机柜1面含集中配电装置17浪涌保护器42套控制线/电源线/视频线18双路电源切换设备1套19维护工具1套20远程控制接口装置及相关软件1套220kV风电工程升压站火灾自动报警系统1火灾报警控制器（联动型，含打印机、火警显示屏、备用电池）1套不少于200点，采用柜式结构，布置在继电保护室内2后台监视系统1套布置在中控室3总线隔离器8只4消防模块箱10只5控制输入模块30只6控制输出模块15只7点型感烟火灾探测器（含底座）100只8防爆型感烟火灾探测器（含底座）10只9探测模块10只10安全栅10只11点型感温火灾探测器（含底座）10只12火灾声光警报器10只13手动火灾报警按钮10只14线型感温探测器2km含终端盒15线型感温微机调制器12只16阻燃铜芯塑料软线5km其中RVS2×1.0mm2火警信号线2000m，RVS2×1.5mm2火警电源线2000m，17专用工具1套18备品备件1套19测试仪表1套20远程控制接口装置及相关软件1套220kV风电工程升压站其它设备1轴流风机控制箱8面轴流风机控制箱应为两路交流电源供电，设置2只接触器，实现双路电源自动切换。每只控制箱至少能控制2台2kW轴流风机，实现现地和远方控制，可以与消防设备联动。箱上应有轴流风机运行指示信号灯、远控选择开关、现地操作按钮（起动和停止）等。安装方式为户内挂墙式箱体尺寸由厂家确定。146序号设备名称数量备注220kV风电工程接入升压站扩容设备1220kV线路保护屏2面各配置1套微机型光纤差动保护，配置断路器失灵保护（远方跳闸通道及接口）配置至少2个RS485口和2个以太网口；屏内各配置1台打印机；各配置1套断路器操作机构箱。2保护及故障信息子站软/硬件扩容和系统联调1项3调度侧电能量采集系统主站软/硬件扩容和系统联调1项4远动系统软/硬件扩容和系统联调1项1476.4.3通信设备清单220kV风电工程升压站通信设备1PCM设备4套含备品备件及安装、调试，包括系统改造设备2SDH设备4套包括系统改造设备3调度交换机设备1套48线、VOIP功能，行政/调度合一4调度台台64键5数字录音系统1套8通道6模拟网关板100/133套7抗恶劣环境电话100/133套8无线对讲机8部9通信综合数据网1套10通信综合监测设备1套11音频配线架1套12数字配线架1套13光纤配线架1套14网络配线架1套15高频开关电源屏3面DC-48V/100A，含AC输出16免维护蓄电池组2组48V/300Ah17生产交换机设备1套18网络交换机设备1套19电话机40台P/T兼容20引入光缆ADSS500m21电话线2km22网线2km23电视线2km24仪器仪表1套25光功率仪1只262M误码仪1只27光源1只28通信系统软/硬件扩容和系统联调1项1486.4.4土建工程量清单6.4.4.1一期工程项目名称单位工程量说明升压站占地m29236.565m55m+67m84.5m围墙长度m413墙高2.3m站区场地平整量m313855道路面积m21900宽4.5m绿化面积m2400综合控制房m2670建筑物报价含建筑、结构、装饰、水、电、采暖、建筑物内地下设施等全部工作内容。GIS楼m2956消防泵房m245无功补偿装置控制室m2150主变压器基础C30主体混凝土m376C15垫层混凝土m321钢筋t12.35土石方开挖m3184土石方回填m344事故油池C30防水混凝土m343抗渗等级为P6C15垫层混凝土m35钢筋t6.6土石方开挖量m3260土石方回填量m3117消防水池消防水池有效容积m3220防水等级为Ⅱ级，抗渗等级为P6，内部采用防水涂料，外部采用防水卷材其它构筑物、设备基础工程量室外架构（型钢）t1.41.4t×130m高避雷针（圆钢）t3.241.08t×3预制混凝土杆m110Φ400设备基础及电缆沟土石方开挖m31115设备基础及电缆沟土石方回填m3780设备基础及电缆沟C25主体m3240设备基础及电缆沟C15垫层m321设备基础及电缆沟钢筋量t16.42预埋件t4.3各类型钢1496.4.4.2二期工程项目名称单位工程量说明主变压器基础及主变防火墙C30主体混凝土m3110C15垫层混凝土m323钢筋t19.18土石方开挖m3270土石方回填m3123其它构筑物、设备基础工程量室外架构（型钢）t1.41.4t×1预制混凝土杆m55Φ400设备基础及电缆沟土石方开挖m3558设备基础及电缆沟土石方回填m3392设备基础及电缆沟C25主体m3124设备基础及电缆沟C15垫层m311设备基础及电缆沟钢筋量t8.23预埋件t2.2各类型钢1507附图
