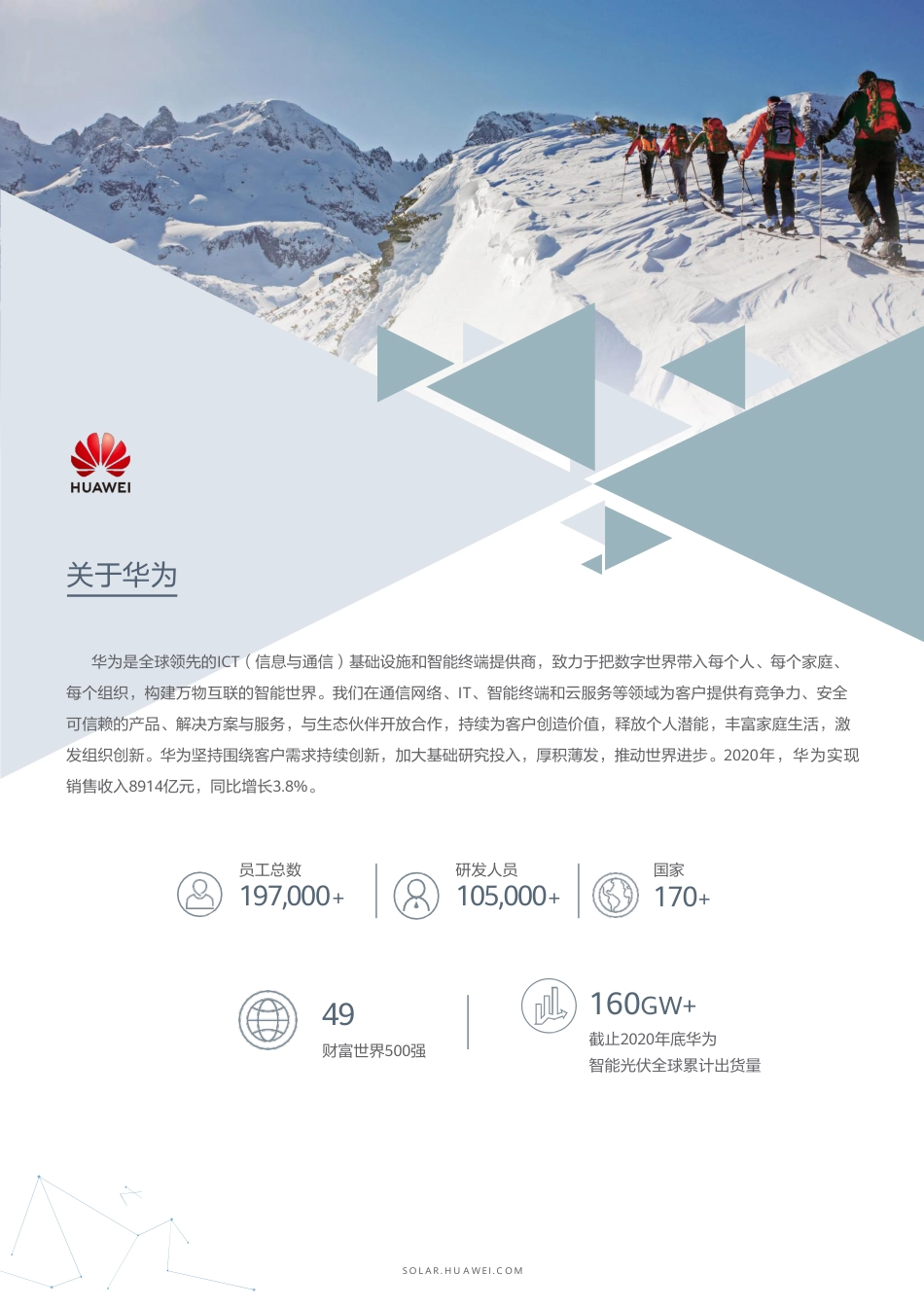

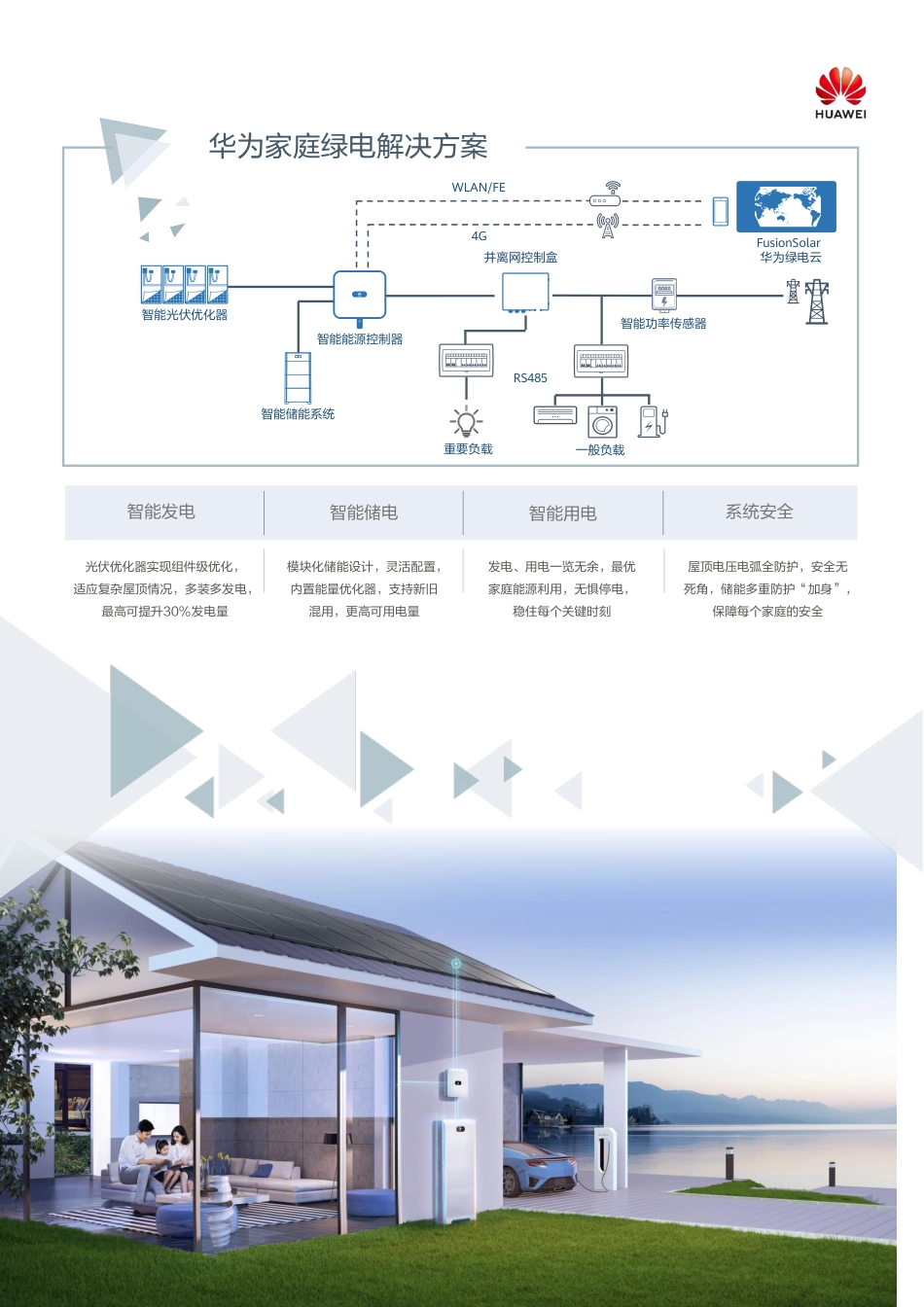

华为家庭绿电开启零碳新生活SOLAR.HUAWEI.COMSOLAR.HUAWEI.COM华为是全球领先的ICT（信息与通信）基础设施和智能终端提供商，致力于把数字世界带入每个人、每个家庭、每个组织，构建万物互联的智能世界。我们在通信网络、IT、智能终端和云服务等领域为客户提供有竞争力、安全可信赖的产品、解决方案与服务，与生态伙伴开放合作，持续为客户创造价值，释放个人潜能，丰富家庭生活，激发组织创新。华为坚持围绕客户需求持续创新，加大基础研究投入，厚积薄发，推动世界进步。2020年，华为实现销售收入8914亿元，同比增长3.8%。关于华为员工总数197,000+国家170+研发人员105,000+49财富世界500强160GW+截止2020年底华为智能光伏全球累计出货量SOLAR.HUAWEI.COM华为家庭绿电解决方案智能发电屋顶电压电弧全防护，安全无死角，储能多重防护“加身”，保障每个家庭的安全光伏优化器实现组件级优化，适应复杂屋顶情况，多装多发电，最高可提升30%发电量发电、用电一览无余，最优家庭能源利用，无惧停电，稳住每个关键时刻智能储电系统安全智能能源控制器FusionSolar华为绿电云WLAN/FERS4854G智能光伏优化器智能储能系统并离网控制盒重要负载一般负载智能功率传感器智能用电模块化储能设计，灵活配置，内置能量优化器，支持新旧混用，更高可用电量SOLAR.HUAWEI.COMSUN2000-3/4/5/6KTL-L1智能能源控制器配合优化器，最高可提升30%发电量更高收益AI加持的主动电弧防护及精准定位主动安全--+-++PV1PV2输入EMI滤波器逆变电路输出隔离继电器输出EMI滤波器LNPE直流浪涌保护器BAT直流开关SUN2000-3/4/5/6KTL-L1电路框图效率曲线负载[%]88%90%92%94%96%98%100%5%10%20%30%50%75%100%260V360V480V交流浪涌保护器灵活通讯可选WLAN,以太网,4G通讯版本号：13–(202105)技术参数SUN2000-3KTL-L1SUN2000-4KTL-L1SUN2000-5KTL-L1SUN2000-6KTL-L1效率最大效率98.3%98.4%98.4%98.4%欧洲效率97.3%97.5%97.8%97.8%输入（逆变器）最大推荐组件功率14500Wp6000Wp7500Wp9000Wp最大直流输入电压600V2启动电压100VMPPT电压范围90V–560V2额定输入电压360V每路MPPT最大输入电流12.5A最大短路电流18AMPPT数量2最大输入路数2输入（储能）适配储能系统华为智能组串式储能系统5kWh–30kWh工作电压范围350~560Vdc最大工作电流15A最大充电功率5000W3最大放电功率3300W4400W5000W5000W输出适配电网单相额定输出功率3000W4000W5000W6000W最大输出视在功率3300VA4400VA5500VA6000VA额定输出电压220Vac/230Vac/240Vac输出电压频率50Hz/60Hz最大输出电流15A20A25A27.3A功率因数0.8超前...0.8滞后最大总谐波失真≤3%离网功率输出是（通过BackupBox-B0)输出（离网盒子BackupBox-B0）最大输出视在功率3000VA4000VA5000VA5000VA额定输出电压220V/230V最大输出电流13.6A18.2A22.7A22.7A功率因数0.8超前...0.8滞后保护&特性防孤岛保护是输入反接保护是绝缘阻抗检测是直流浪涌保护是，等效于EN/IEC61643-11中的TYPEII保护等级交流浪涌保护是，等效于EN/IEC61643-11中的TYPEII保护等级残余电流检测是交流过流保护是交流短路保护是交流过压保护是过热保护是AFCI直流拉弧保护是电网交流反向充电是常规参数工作温度-25~+60°C工作相对湿度0%RH～100%RH最高工作海拔4000m(2000m以上降额)冷却方式自然对流显示LED指示灯；内置WLAN+FusionSolarAPP通讯标配：内置WLAN模块，RS485选配：WLAN-FE智能通讯棒，4G智能通讯棒重量（含安装件）12.0kg尺寸（含安装件）（宽x高x厚）365x365x156mm防护等级IP65匹配优化器适配优化器型号SUN2000-450W-P满足的标准安全EN/IEC62109-1,EN/IEC62109-2并网标准NB/T32004SUN2000-3/4/5/6KTL-L11全配优化器长组串配置下，逆变器最大适配组件功率可达10000Wp。2配套LG电池使用时，逆变器的最大输入电压需要限制在495V。3在使用5kWh华为智能组串式储能系统时最大充电功率为2500W技术参数SOLAR.HUAWEI.COM配合优化器，最高可提升30%发电量更高收益主动安全灵活通讯可选WLAN,以太网,4G通讯AI加持的主动电弧防护及精准定位SUN2000-5/6/8/10/12KTL-M1智能能源控制器SUN2000-5/6/8/10/12KTL-M1+-电路框图90%92%94%96%98%100%5%10%20%30%50%100%负载[%]效率曲线470V600V850V效率[%]SOLAR.HUAWEI.COM技术参数SUN2000-5KTL-M1SUN2000-6KTL-M1SUN2000-8KTL-M1SUN2000-10KTL-M1SUN2000-12KTL-M1效率最大效率98.4%98.6%98.6%98.6%98.6%欧洲效率97.5%97.7%98.0%98.1%98.2%输入（逆变器）最大推荐组件功率17500Wp9000Wp12000Wp15000Wp18000Wp最大直流输入电压21100VMPPT电压范围3140V~980V启动电压200V额定输入电压600V每路MPPT最大输入电流13.5A最大短路电流19.5AMPPT数量2最大输入路数2输入（储能电池）适配储能系统华为智能组串式储能系统5kWh–30kWh工作电压范围600V~980V最大工作电流16.7A最大充电功率10000W最大放电功率5500W6600W8800W10000W10000W输出适配电网三相额定输出功率5000W6000W8000W10000W12000W最大输出视在功率5500VA6600VA8800VA11000VA12000VA额定输出电压220Vac/380Vac,230Vac/400Vac,3W/N+PE输出电压频率50Hz/60Hz最大输出电流8.5A10.1A13.5A16.9A18.4A功率因数0.8超前...0.8滞后最大总谐波失真≤3%离网功率输出是(通过BackupBox-B1)输出（离网盒子BackupBox-B1）最大输出视在功率3300VA额定输出电压220V/230V最大输出电流15A功率因数0.8超前...0.8滞后保护&特性输入直流开关是防孤岛保护是输入反接保护是绝缘阻抗检测是直流浪涌保护是，等效于EN/IEC61643-11中的TYPEII保护等级交流浪涌保护是，等效于EN/IEC61643-11中的TYPEII保护等级残余电流检测是交流过流保护是交流短路保护是交流过压保护是AFCI直流拉弧保护是干节点远程调度是内置PID修复4是电网交流反向充电是常规参数工作温度-25~+60°C(5-10KTL机型额定负载下45℃以上降额，12KTL机型额定负载下40℃以上降额）工作相对湿度0%RH～100%RH最高工作海拔4000m（2000m以上降额)冷却方式自然对流显示LED指示灯；内置WLAN+FusionSolarAPP可外置扩展通讯标配：RS485选配：4G智能通讯棒WLAN-FE智能通讯棒重量（含安装件）17kg尺寸（含安装件）（宽x高x厚）525x470x166mm防护等级IP65匹配的优化器适配优化器型号SUN2000-450W-P满足的标准安全EN/IEC62109-1,EN/IEC62109-2并网标准NB/T32004SUN2000-5/6/8/10/12KTL-M1技术参数1全配优化器长组串配置下，逆变器最大适配组件功率可达20000Wp。2最大输入电压为逆变器直流电压上限。任何更高的输入直流电压都可能损坏逆变器。3任何直流输入电压超出逆变器工作电压范围，都可能导致逆变器工作异常。4SUN2000-5~12KTL-M1通过PID修复功能，提升PV-和地面间的电势至0V以上，从而修复组件衰减。支持的组件类型包括：P型（mono、poly）。SOLAR.HUAWEI.COM100%深度放电模块级充放电优化更多可用电量安全&可靠磷酸铁锂电芯(LFP)同时匹配户用单相和三相逆变器完美兼容快速开局APP内自动识别系统部件安装简单12kg功率模块50kg电池模块5kWh模块化设计5-30kWh灵活扩展灵活投资功率模块电池模块(内含能量优化器)LUNA2000-5/10/15-S0智能组串式储能系统SOLAR.HUAWEI.COM技术参数LUNA2000-5-S0LUNA2000-10-S0LUNA2000-15-S0性能功率模块LUNA2000-5KW-C0功率模块数量1电池模块LUNA2000-5-E0电池模块能量5kWh电池模块数量123电池可用电量15kWh10kWh15kWh最大输出功率2.5kW5kW5kW峰值输出功率3.5kW,10s7kW,10s7kW,10s额定电压（单相系统）450V工作电压范围（单相系统）350–560V额定电压（三相系统）600V工作电压范围（三相系统）600–980V通信显示SOC状态指示,LED指示屏通信RS485/CAN(仅储能系统并联)常规参数尺寸（宽x高x厚）670x600x150mm670x960x150mm670x1320x150mm重量（含地板支架工具包）63.8kg113.8kg163.8kg电源模块尺寸（宽x高x厚）670x240x150mm电源模块重量12kg电池模块尺寸（宽x高x厚）670x360x150mm电池模块重量50kg2安装方式落地（标准）,挂墙(可选)工作温度-20℃～+55℃最高工作海拔4000m（2000m以上降额)安装环境室内/室外工作相对湿度5%～95%冷却方式自然对流防护等级IP66电芯磷酸铁锂(LiFePO4)可扩展性最多两个系统并联运行匹配的逆变器SUN2000-3/4/5/6KTL-L1,SUN2000-5/6/8/10/12KTL-M1满足的标准证书CE,RCM,CEC,VDE2510-50,IEC62619,IEC60730,UN38.3订购和交付部件产品内含部件3LUNA2000-5KW-C0,LUNA2000-5-E0,LUNA2000挂墙安装件(选购)LUNA2000-5/10/15-S0技术参数1测试条件：以出厂日期为准，在100%放电深度（DoD）,25℃情况下0.2C充放电速率2电池模块重量以实物为准，允许有±3%公差。3储能系统以功率模块和电池模块独立的形式下单发货，数量与所需系统及配置对应。SOLAR.HUAWEI.COM技术参数SUN2000-450W-P输入额定输入功率1450W最大输入电压80VMPPT电压工作范围8-80V最大短路电流(Isc)13A最大效率99.5%加权效率99.0%过电压分类II输出最大输出电压80V最大输出电流15A旁路输出2是输出关断电压30V输出关断阻抗1kΩ±10%通讯通讯方式MBUS合规认证安全IEC62109-1(classIIsafety)RoHS环保认证是常规参数尺寸（宽x高x厚）71x138x25mm重量(包含线缆)0.55kg安装部件(可选)边框安装，铝型材安装输入端子StaubliMC4输出端子StaubliMC4输出线缆长度1.2m4工作温度/湿度范围-40℃～85℃/0%RH～100%RH保护等级IP68适配产品SUN2000-3/4/5/6KTL-L1,SUN2000-5/6/8/10/12KTL-M1,SUN2000-15/17/20KTL-M2,SUN2000-30-40KTL-M3SUN2000-450W-P长组串设计(全配优化器)SUN2000-3-6KTL-L1SUN2000-5-12KTL-M1SUN2000-15-20KTL-M2SUN2000-30-40KTL-M3组串最少优化器数量4666组串最多优化器数量25505025组串最大直流功率5000W10000W10000W10000W1在STC环境下组件额定功率不能超过优化器额定直流输入功率，组件功率偏差可以在优化器额定功率+5%以内2失效优化器输出会被旁路在组串中，不影响其他优化器以及逆变器的运行。3当优化器输出开路或所连接逆变器停机，默认输出0V直流电压4适用与组件横向或纵向安装适配多种类型组件简单易用与逆变器组网<1.5min自动生成组件排布图<5s电弧精准定位智能光伏优化器版本号：13–(202105)技术参数SmartDongle智能通信棒常规参数SmartDongle-WLAN-FESmartDongle-4G支持接入设备数量10台2台1/10台2支持接入逆变器数量10台2台1/10台2默认连接服务器intl.fusionsolar.huawei.com接口方式USB/RS485网口10M/100MEthernet/安装方式即插即用，配套逆变器安装指示灯LED指示灯尺寸(宽x高x深)146×48×33mm130×48×33mm整机重量90g防护等级IP65工作模式STA/加密算法加密机制：WEP/WPA/WPA2加密：WEP64/WEP128/TKIP/CCMP/AES/工作功耗典型功耗：2.5W典型功耗：3.5W无线参数支持运营商/支持移动、联通2G/3G/4G；支持电信4G制式&频段/mini-sim卡(15mmx25mm)/LTE(FDD)：B1,B3,B8/LTE(TDD)：B39,B40,B41(38)/DC-HSPA+/HSPA+/HSPA/UMTS：B1,B5,B8,B9/TD-SCDMA：B34,B39/GSM/GPRS/EDGE：900/1800MHz802.11b/g/n（2.412G—2.484G）/射频认证SRRC(中国无线型号核准)使用环境工作温度-30℃~+65℃相对湿度(无冷凝)5-95%RH存储温度－40℃～+70℃最高海拔高度4000m适配逆变器型号可插入智能通信棒作为主机的逆变器型号SUN2000-5/6/8/10/12KTL-M0/M1SUN2000-15/17/20KTL-M0/M2SUN2000-30/36/40KTL-M3SUN2000-5/6/8/10/12KTL-M0/M1SUN2000-15/17/20KTL-M0/M2SUN2000-30/36/40KTL-M3SUN2000-60/70KTL-M0SUN2000-100KTL-M0/M1SUN2000-110/125KTL-M011拖2和1拖10通信棒分别支持2台逆变器和10台逆变器的通信；2逆变器之间用RS485连接。SmartDongle智能通信棒智能运行稳定可靠简单易用支持2G,3G,4G/WLAN及以太网通信支持防逆流功能智能无功补偿支持最多10台逆变器共享资源SOLAR.HUAWEI.COMBackupBox-B0/B1智能离网盒子技术参数BackupBox-B0BackupBox-B1交流输出（并网）适配电网单相三相额定电压220V/230V380V/400V交流频率50Hz/60Hz交流输出电压范围198V~253V342V~440V交流输出（离网）离网输出单相单相额定电压220V/230V220V/230V交流频率50Hz/60Hz最大视在功率5000VA3300VA最大输出电流22.7A15.2A切换时间＜3s交流输入（逆变器）额定电压220V/230V380V/400V交流频率50Hz/60Hz匹配的逆变器SUN2000-3/4/5/6KTL-L1SUN2000-5/6/8/10/12KTL-M1常规参数工作温度范围-20℃to+45℃相对湿度范围0%RH～100%RH宽度（宽高厚）400x350x130mm重量<11kg防护等级IP65自动检测切换简单可靠提供可靠备电SOLAR.HUAWEI.COMLCD显示屏幕,易于设置和检查低耗能总体耗能≤1W技术参数DDSU666-HDTSU666-H250A/50mA常规参数尺寸（宽x高x厚）36x100x65.5mm72x100x65.5mm固定方式DIN35导轨重量(包括线缆)0.84kg1.32kg供电电网类型1P2W3P4W输入电压(单项)176Vac~288Vac能耗≤0.8W≤1W测量范围线电压/304Vac~499Vac相电压176Vac~288Vac电流0~100A0~250A测量精度电压±0.5%电流/功率/电能±1%频率±0.01Hz通信通讯标准RS485波特率9600bps通信协议Modbus-RTU工作环境工作温度范围-25℃~60℃储存温度范围-40℃~70℃工作湿度范围5%RH~95%RH(非冷凝相对湿度)其他配件RS485线缆(10m)1CT100A/40mA(5m)3CT250A/50mA(5m)简单SmartPowerSensor精确高测量精确度智能功率传感器SOLAR.HUAWEI.COM绿电云版本号：01–(202012)一屏管理站点、运维人员与状态支持远程参数设置和优化器搜索支持报表订阅与告警实时推智能运维极简开局，自动识别所有设备一个APP可覆盖所有产品，系统开局更简便优化器物理排布图自动生成更优体验可视化管理组网应用互联网绿电云APPPCWLAN路由器互联网EthernetWLAN-FE通信棒智能光伏控制器互联网基站4G/3G/2G4G通信棒KPI大屏，多电站运行指标集中管理电站级、设备级的实时、历史数据充分可视化配合优化器可实现组件级监控，查询每块组件运行数据SOLAR.HUAWEI.COM目录功能网页APP首页电站列表新建电站报表管理电站报表逆变器报表储能报表设备管理设备详情远程参数设置远程优化器搜索智能运维智能监屏告警管理任务管理智能IV诊断KPI主屏KPI展示单电站首页能量流图能量管理电站布局Kiosk模式系统设置电站管理公司管理Demo体验电站绿电云实时能量流图历史数据查看组件级监控PC端管理系统绿色贡献分享手机端APPKPI大屏，一键管理所有系统实时数据随时查看一切尽在掌握版本号：13–(202105)•48×450Wp组件•48×450W优化器•2xSUN2000-10KTL-M1逆变器•LUNA200015kWh储能电池21.6kWp中国深圳，家庭绿电系统系统配置并网时间2021.02•86×335Wp组件•86×450W优化器•2xSUN2000-10KTL-M1逆变器•LUNA200030kWh储能电池29.7kWp中国东莞，家庭绿电系统系统配置并网时间2020.11FusionSolar华为家庭绿电案例版本号：13–(202105)•50×450Wp组件•50×450W优化器•2xSUN2000-10KTL-M1逆变器•LUNA200020kWh储能电池22.9kWp中国海南，家庭绿电系统系统配置并网时间2021.05•39×380Wp组件•39×450W优化器•2xSUN2000-10KTL-M1逆变器•LUNA200030kWh储能电池14.8kWp中国南京，家庭绿电系统系统配置并网时间2021.01FusionSolar华为家庭绿电案例版本号：13–(202105)
