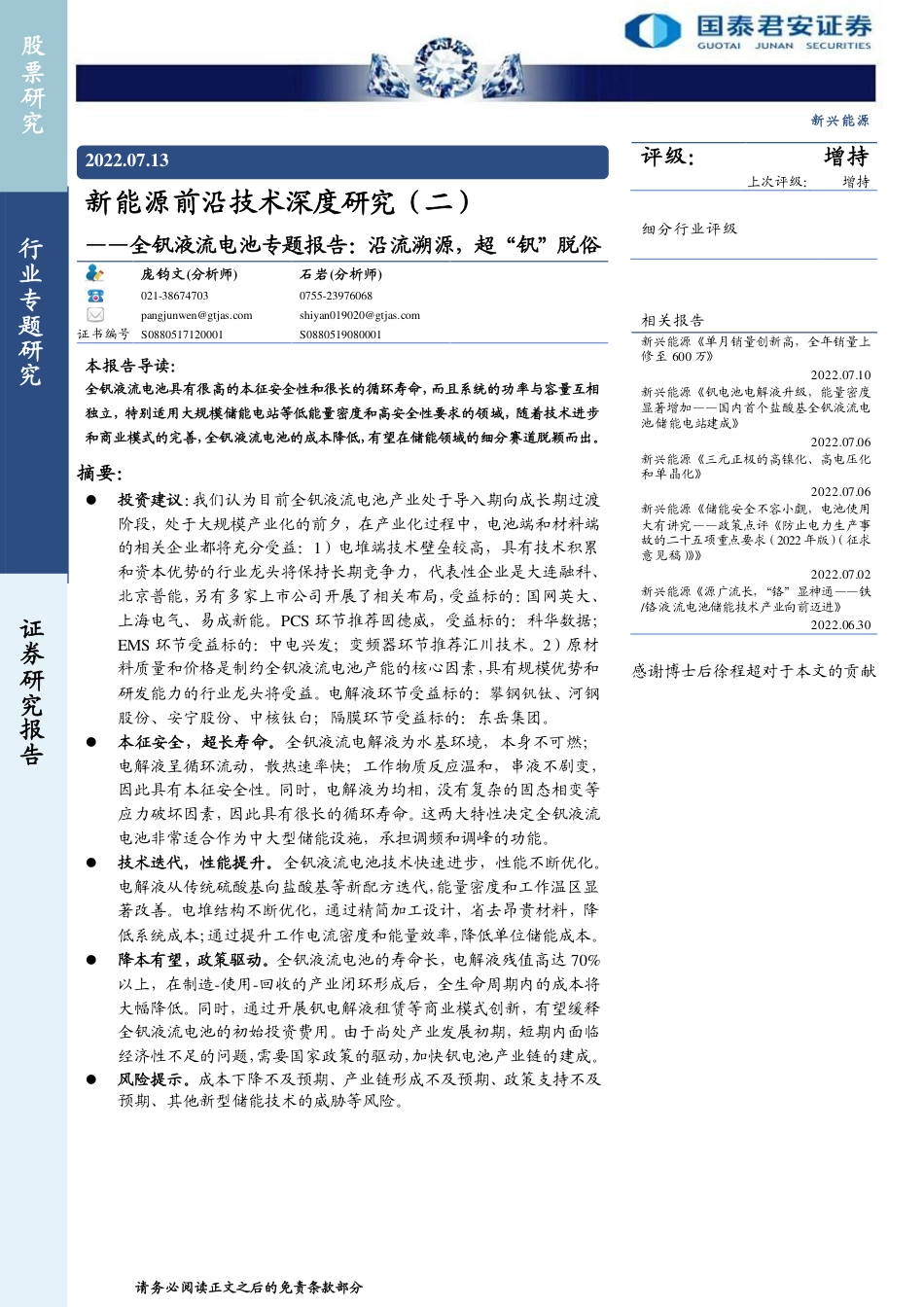

请务必阅读正文之后的免责条款部分[Table_MainInfo][Table_Title]2022.07.13新能源前沿技术深度研究（二）——全钒液流电池专题报告：沿流溯源，超“钒”脱俗庞钧文(分析师)石岩(分析师)021-386747030755-23976068pangjunwen@gtjas.comshiyan019020@gtjas.com证书编号S0880517120001S0880519080001本报告导读：全钒液流电池具有很高的本征安全性和很长的循环寿命，而且系统的功率与容量互相独立，特别适用大规模储能电站等低能量密度和高安全性要求的领域，随着技术进步和商业模式的完善，全钒液流电池的成本降低，有望在储能领域的细分赛道脱颖而出。摘要：[Table_Summary]投资建议：我们认为目前全钒液流电池产业处于导入期向成长期过渡阶段，处于大规模产业化的前夕，在产业化过程中，电池端和材料端的相关企业都将充分受益：1）电堆端技术壁垒较高，具有技术积累和资本优势的行业龙头将保持长期竞争力，代表性企业是大连融科、北京普能，另有多家上市公司开展了相关布局，受益标的：国网英大、上海电气、易成新能。PCS环节推荐固德威，受益标的：科华数据；EMS环节受益标的：中电兴发；变频器环节推荐汇川技术。2）原材料质量和价格是制约全钒液流电池产能的核心因素，具有规模优势和研发能力的行业龙头将受益。电解液环节受益标的：攀钢钒钛、河钢股份、安宁股份、中核钛白；隔膜环节受益标的：东岳集团。本征安全，超长寿命。全钒液流电解液为水基环境，本身不可燃；电解液呈循环流动，散热速率快；工作物质反应温和，串液不剧变，因此具有本征安全性。同时，电解液为均相，没有复杂的固态相变等应力破坏因素，因此具有很长的循环寿命。这两大特性决定全钒液流电池非常适合作为中大型储能设施，承担调频和调峰的功能。技术迭代，性能提升。全钒液流电池技术快速进步，性能不断优化。电解液从传统硫酸基向盐酸基等新配方迭代，能量密度和工作温区显著改善。电堆结构不断优化，通过精简加工设计，省去昂贵材料，降低系统成本；通过提升工作电流密度和能量效率，降低单位储能成本。降本有望，政策驱动。全钒液流电池的寿命长，电解液残值高达70%以上，在制造-使用-回收的产业闭环形成后，全生命周期内的成本将大幅降低。同时，通过开展钒电解液租赁等商业模式创新，有望缓释全钒液流电池的初始投资费用。由于尚处产业发展初期，短期内面临经济性不足的问题，需要国家政策的驱动，加快钒电池产业链的建成。风险提示。成本下降不及预期、产业链形成不及预期、政策支持不及预期、其他新型储能技术的威胁等风险。[Table_Invest]评级：增持上次评级：增持[Table_subIndustry]细分行业评级[Table_DocReport]相关报告新兴能源《单月销量创新高，全年销量上修至600万》2022.07.10新兴能源《钒电池电解液升级，能量密度显著增加——国内首个盐酸基全钒液流电池储能电站建成》2022.07.06新兴能源《三元正极的高镍化、高电压化和单晶化》2022.07.06新兴能源《储能安全不容小觑，电池使用大有讲究——政策点评《防止电力生产事故的二十五项重点要求（2022年版）（征求意见稿）》》2022.07.02新兴能源《源广流长，“铬”显神通——铁/铬液流电池储能技术产业向前迈进》2022.06.30感谢博士后徐程超对于本文的贡献行业专题研究股票研究证券研究报告[Table_industryInfo]新兴能源行业专题研究请务必阅读正文之后的免责条款部分2of42目录1.技术详解：全钒液流电池的前世今生...........................................31.1.基本概念与历史背景..............................................................31.2.工作原理与核心材料..............................................................71.2.1.电解液材料：能量单元的核心要素...................................81.2.2.电堆材料：功率单元的核心要素....................................101.3.制造工艺与技术壁垒............................................................141.3.1.电解液材料制造：配方和工艺是关键.............................141.3.2.电堆材料与装配：材料复杂，装配精密..........................151.3.2.1.电堆核心材料：电极、双极板、隔膜.......................151.3.2.2.电堆装配：叠合紧固，要求较高..............................172.横向比较：钒电vs锂电、钠电、钠硫........................................182.1.钒电vs锂电：性能特点截然相反，应用场景迥然不同.........182.2.钒电vs钠电：优缺点呈高度互补，或并立于储能市场.........202.3.钒电vs钠硫：能量密度不是根本，安全问题一票否决.........203.产业现状：技术完备，只欠东风................................................213.1.产业结构：链条较长，复杂度高..........................................213.1.1.上游：钒矿及钒加工、电堆材料制造.............................223.1.2.中游：电堆整机装配、控制系统....................................263.1.3.下游：储能——发电侧、电网侧、用电侧......................273.2.主要企业：市场集中度较高，中国企业占鳌头.....................283.2.1.材料端：电解液材料、电堆材料....................................293.2.2.设备端：电堆整机制造、控制系统制造..........................294.未来发展：提高性能，降低成本................................................314.1.当前痛点：能量密度低、工作温区窄、初始成本高..............314.2.技术展望：材料改进，系统优化..........................................314.2.1.电解液体系改进：能量密度更高，使用成本更低............314.2.2.离子传导膜改进：非氟多孔滤膜，替代全氟树脂............354.2.3.全系统结构优化：小型钒电模组，面向户用储能............354.3.发展速度：长期靠技术，短期靠模式，近期靠政策..............365.投资建议：上游材料端和中游设备端.........................................396.风险提示...................................................................................41行业专题研究请务必阅读正文之后的免责条款部分3of421.技术详解：全钒液流电池的前世今生随着“碳达峰，碳中和”目标提出，我国能源结构调整加快，新能源对传统化石能源的逐步替代将是历史必然。我国幅员辽阔，拥有丰富的太阳能、风能资源，但这些天然能源具有间歇性、波动性等特点，直接并入电网会遇到很大困难，必须先进行平滑处理。同时，电力供给和需求往往在时间和空间上存在错配，表现出峰谷波段，以及区域不均衡等现象。解决上述问题的重要途径就是储能技术，尤其是电化学储能还具有效率高、响应速度快、不受地理环境限制等优点，适用于供给侧风光发电的平滑处理，也适用于需求侧的电能管理。相比其他电化学储能技术，液流电池具有本征安全性和超长循环寿命，特别适用于大规模储能电站。1.1.基本概念与历史背景液流电池是一种液相电化学储能装置，其活性物质完全溶解在电解液中，通过活性元素的氧化价态变化来实现能量的存储与释放，属于一种氧化还原电池。一般来说，液流电池需要两组氧化还原电对来构成正负极，随着电池的充放电过程，正负极活性元素的氧化价态（电位）发生相应变化。以早期最经典、研究最广泛的Fe-Cr双液流电池为例，其工作电对为Fe2+/3+/Cr2+/3+，正极活性物质为FeCl2，负极活性物质为CrCl3，电解液基质为盐酸，正负极间用质子传导膜进行隔离（避免正负极活性物质直接接触而发生自氧化还原反应）。电池在满充状态下放电时，正极活性物质发生还原反应：Cr3++e→Cr2+，负极活性物质发生氧化反应：Fe2+→Fe3++e，整体可合并为：Cr3++Fe2+→Cr2++Fe3+，即三价Cr离子对二价Fe离子的氧化及自身的还原过程，电子从负极出发，经外电路后到达正极。充电储能的过程则与之相反。图1：早期的Fe-Cr液流电池装置结构与工作原理示意图数据来源：国泰君安证券研究液流电池技术的起源非常悠久，跨越一个多世纪。最早可追溯到1884年，法国工程师CharlesRenard发明的锌-氯液态电池，被用作军用飞艇螺旋桨的动力源，续航时间23分钟，往返飞行里程8公里，电池整体重435kg，以三氧化铬和浓盐酸为氯源。该电池与今天的锌-溴液流电池相似（但没有附加的流体驱动系统），在当时作为一次电池使用，没有明显竞争力，随后销声匿迹。半个多世纪后的1949年，德国科学家WalterKango发明了“液态储存电池”，并申请了正式专利，该电池以硫酸铬-氯化亚铁为工作物质且存放在独立容器中，以硫酸为基质，石墨为惰性电极，该专利被视为历史上液流电池的首个专利。此后，Kango进一步筛选出6组可用于构建液态电池的电对，以氯化钛、氯化铁、硫酸铬等行业专题研究请务必阅读正文之后的免责条款部分4of42过渡金属盐作为活性物质。这种液态储存电池的装置结构已初具现代液流电池的雏形，但设计简陋，且循环性能较差，主要是由于正负极金属离子交叉污染引起的自放电很严重，导致电压失稳和容量快速衰减，且所用原物料的腐蚀性往往很强或具有高毒性，在成本上也不具备显著优势，因此基本不具有商业化价值。图2：WalterKango发明的液态储存电池结构示意图数据来源：CNKI现代液流电池技术的进步与离子交换膜技术的发展密切相关。1950年左右，膜技术取得突破，人们获得了具有选择透性的离子交换膜，为现代版液流电池技术的发展奠定了基础。1955年，通用电器公司将聚苯乙烯磺化修饰后得到了第一个质子交换膜（ProtonExchangeMembrane，PEM），并将其作为燃料电池的电堆隔膜。PEM只允许质子通过，阻断其他离子透过，因此该技术很快被移植到液流电池中，作为正负极隔膜以抑制内部自放电。到了80年代，通用公司与杜邦公司合作，依托后者的全氟磺酸树脂专利技术，开发出了Nafion质子交换膜，并被加拿大Ballard公司应用到燃料电池中，使得其性能大大改善。由于全氟磺酸膜的质子传导性能优异，还具有极强的抗氧化和酸腐蚀性，很快被引入液流电池中，至今仍然是液流电池的主流隔膜材料。图3：膜技术的发展历程数据来源：CNKI、国泰君安证券研究随着20世纪70年代美国航天事业的迅猛发展，迫切需要一种具有长时高效的新型电力储存技术。在此背景下，具有现代意义的液流电池首次登上了历史舞台，并得到了人们的高度重视和大力发展，其演化历程大致分为三个阶段：1971-1986年为技术萌芽期，1986-2001年为研发示范期，2001年至今为商业化初期。值得注意的是，现代液流电池的诞生略早于锂离子电池，目前锂离子电池产业已经进入高速成长阶段，而液流电池则尚处在大规模商用的前夜。行业专题研究请务必阅读正文之后的免责条款部分5of42图4：液流电池技术的历史非常悠久数据来源：《液流电池技术》，国泰君安证券研究技术萌芽期（1971-1985年）：1971年，日本科学家Ashimura和Miyake首次提出了现代意义的液流电池概念，通过将正负极活性物质溶解在电解液中，在惰性电极上发生可逆氧化还原反应，以实现电能与化学能的互相转化。自1973年起，美国航空航天局（NASA）开始对液流电池进行研究，用于月球基地的太阳能储电系统，首要考虑电池的安全性、效率和运行寿命，而成本则为次要因素。一年后，NASA的科学家L.H.Thaller首次提出具有实际意义的液流电池详细模型，以FeCl2和CrCl3作为正负极活性物质并存放在两个外部储罐中，以盐酸作为基质，以阴离子交换膜为隔膜，以循环泵作为液流驱动力，构成了第一款Fe-Cr双液流电池。此后，Fe-Cr液流电池在世界范围内掀起了一波研究热潮，其中美国和日本成功研发了kW量级、容量10kWh以上的Fe-Cr液流电池样机，作为光伏阵列配套设施。然而，由于Cr3+/Cr2+半反应的可逆性较差，以及部分Fe、Cr离子穿过隔膜引起交叉污染，导致工作电压不稳和容量衰减，大大降低电池的实际使用寿命。这些问题涉及Fe-Cr体系的物理化学本性，当时离子交换膜技术有限，难以妥善解决，因而Fe-Cr体系被逐渐淘汰。目前国外Fe-Cr液流电池研发几乎停滞，仅有的美国EnerVault公司示范实验项目也于2015年6月停运；国内主要是国家电投集团仍在持续研发，其31.25kW级Fe-Cr液流电堆“容和一号”已经开始量产。为避免正负极活性物质交叉污染，直观办法是改进隔膜，但当时对电池隔膜的研究大都集中在燃料电池上，并没有对液流电池的隔膜进行针对性研究，隔膜的高选择透性和低电阻率二者难以兼得。除此之外，另一种更直接的方法就是将正负极活性物质全部用同一种元素的不同价态离子的化合物来构建。显然，活性物质的核心工作元素首先必须有丰富的氧化价态，而这只能在元素周期表的d区或f区寻找，人们随即沿着这条思路展开了多种探索和尝试，包括铬系、钒系、镎系和铀系化合物等。其中，钒系化合物因具有丰富的价态、较高的安全性以及较合适的电化学窗口，故而尤为引人注目。1978年，意大利科学家A.Pellegri等人在专利中首次提及全钒液流电池的概念，但由于钒化合物的价态变化行业专题研究请务必阅读正文之后的免责条款部分6of42的复杂性和高价态的钒阳离子盐溶解度低等因素，该领域在初期的研究进展较缓慢。研发示范期（1986-2000年）：经过十余年的探索，绝大多数的液流电池候选材料体系由于各种难以克服的缺陷而被先后淘汰，最终进入实用化示范阶段的主要是锌-溴液流电池和全钒液流电池。其中，锌-溴液流电池是一种单侧沉积型液流电池，优点是能量密度较高且原料成本较低，但液溴的挥发性、高毒性、强腐蚀性和易渗透性以及锌枝晶析出使电池的实际容量、循环寿命和安全性大打折扣。相比之下，全钒液流电池虽在能量密度上不及锌-溴液流电池，但其他方面的表现更具有快速商业化的潜力。自1984年起，澳大利亚新南威尔士大学（UNSW）的MariaSkyllas-Kazacos等人开始对全钒液流电池进行系统性研究，具体涉及电极过程动力学机理、电极材料的制作与改性、离子交换膜的优化、电解液的配方等。他们设计的全钒液流电池活性材料为不同价态钒离子的硫酸盐，基质采用硫酸溶液。该团队于1986年首次申请了全钒液流电池的专利，1988年正式授权，并开始建造1kW级的试验电堆，能量效率达72~88%。随后，UNSW将该技术转售澳大利亚墨尔本的尖峰矿业公司（Pinnacle）。1993年，UNSW与泰国石膏制品公司（ThaiGypsumProducts）合作，尝试将钒电池应用于太阳能屋。1994年，全钒液流电池被应用于高尔夫车和潜艇上的备用电源。UNSW的研究成果是全钒液流电池史上的一个里程碑，这标志着该技术开始从实验室走向产业化。到了90年代，日本也开始参与全钒液流电池研发。由于日本在80年代中期已经开始了Fe-Cr液流电池的研发，并累积了丰富的技术经验，故而能很快进行转向新的全钒液流电池领域。其中以住友电工公司（SEI）和关西电力公司为代表的的日本工业企业研发出了450kW的全钒液流电池储能示范系统，达到了当时全球的最大规模。1999年，Pinnacle公司将在日本和非洲大陆的全钒液流电池专利许可分别授予了日本的SEI公司和加拿大的万泰克公司（Vanteck）。此后，SEI在美国成立了ReliablePower公司，用以开拓北美市场。这一阶段，全钒液流电池经过多年探索和积淀，其技术可行性已不存在问题。商业化初期（2001年至今）：进入21世纪后，全钒液流电池开始真正走向商业化，前期主要以美国和日本企业为代表。2001年，Vanteck公司收购了Pinnacle公司59%的股份，获得核心专利权，次年更名为钒电池储能系统技术开发公司（VRBPowerSystem），该公司在2004年进一步收购ReliablePower公司，从而控制整个北美地区的全钒液流电池市场，主要从事钒电池的技术开发与授权转让，成为当时全球最大的全钒液流电池公司。同时，在2000年至2002年间，日本SEI公司建成了多个全钒液流电池储能系统并将其用于办公楼、工厂供电，以及风力发电场和高尔夫球场光伏阵列的配套设施。2005年，SEI公司在北海道苫前町建立了4MW/6MWh全钒液流电池储能系统，作为36MW风电站的调频调幅配套设施，这是当时全球最大的全钒液流储能电池工程示范系统。此后，2008年金融危机爆发，对全钒液流电池产业也造成了一定程度的冲击。SEI公司一度暂停了液流电池项目的开发，直到2011才恢复商业化运作。行业专题研究请务必阅读正文之后的免责条款部分7of42中国的全钒液流电池基础研究起步较早，开始于20世纪80年代末期，但商业化探索则相对较晚。其中，中国工程物理研究院（绵阳九院）的电子工程研究所首先在1995年建成了500W、1kW全钒液流电池样机，取得了碳塑电极制造、正极电解液及添加剂等相关专利。2006年，中国科学院大连化学物理研究所建成10kW全钒液流电池试验电堆。此外，国内众多高校和科研机构也开展了广泛研究。其中，中国地质大学以及北京大学建立了实验室运行装置，测试了充放电性能；广西大学研究了钒电解液的电化学可逆性及快充快放能力；东北大学研究了电解液添加剂，提高电解液活性物质浓度和稳定性。客观上，中国早期的全钒液流电池技术探索缺乏持续性和系统性，但为该产业日后的自主发展打下了良好的基础。2007年1月，北京普能世纪科技有限公司（简称北京普能）在北京市通州区成立，在2009年以低价收购VRBPowerSystem，获得其各项技术、专利、商标、设备及核心技术团队。同时，大连融科储能技术发展有限公司（简称大连融科）于2008年10月在大连市高新技术产业园区成立，由中国科学院大连化学物理研究所与大连博融控股集团共建。得益于前期经验积累和外部技术，中国的全钒液流电池技术研发和产业化进程大大加快，目前已成为该领域的全球主力。1.2.工作原理与核心材料全钒液流电池，商业简称“钒电池”，就是指液流电池的正负极电解液活性物质全部都采用钒化合物。全钒液流电池的正负极氧化还原电对为VO2+/VO2+-V3+/V2+，活性材料为不同价态钒离子的硫酸盐，电解液基质采用硫酸水溶液。电池在满充状态下放电时，正极的活性物质发生还原反应：VO2++e→VO2+，标准电位+1.004V；负极的活性物质发生氧化反应：V2+→V3++e，标准电位-0.255V。全电池反应整体上可合并为：VO2++V2+→VO2++V3+，开路电压1.259V，即五价的钒酰离子将二价的水合钒离子的氧化为三价的水合钒离子，而自身被还原为四价的钒氧离子的过程，电子从负极出发，经外电路后到达正极。充电储能的过程则与之相反。在实际运行时，由于过电位等复杂因素，全钒液流电池的开路电压一般为1.5~1.6V。图5：全钒液流电池的工作原理数据来源：RenewableandSustainableEnergyReviews行业专题研究请务必阅读正文之后的免责条款部分8of42目前，全钒体系是双液流电池中最成熟的方案。所有双液流电池在电堆结构上大同小异，主要差别在于活性物质不同，这是决定理论能量密度的核心要素。从电化学理论上讲，只要有两组电势差不同的电对，即可用它们的变价化合物作为正负极活性物质组成液流电池。然而，在实际电池制作时还需考虑更多因素，例如活性物质的稳定性、溶解度、电极反应可逆性、电化学窗口匹配性等等。真正进入商业化阶段时，还涉及到安全性、成本、效率、寿命、环保等约束条件，是一个多学科交叉的复杂系统工程。多年以来，围绕这些复杂因素，科研人员对液流电池展开大量研究，累积了丰富的实验数据。在经过大浪淘沙般的筛选后，全钒液流电池成为现阶段最有可能率先实现大规模商业化应用的液流电池方案。全钒液流电池的整个系统由能量单元、功率单元、输运系统、控制系统、附加设施等部分组成，其中能量单元和功率单元是核心模块。表1：全钒液流电池系统的主要构件及种类组成主要构件能量单元电解液（活性物质+基质+添加剂）、储液罐功率单元电堆（电极+双极板+隔膜+电极框+密封件+集流板+导流板+端板+紧固件……）输运系统循环泵+变频器、输液管、阀门、过滤器……控制系统控温装置、控压装置、检漏装置、PCS、EMS、BMS、变压器……附加设施排气装置、消防装置、集装箱外壳……数据来源：国泰君安证券研究1.2.1.电解液材料：能量单元的核心要素全钒液流电池的正负极电解液是其真正的储能介质，是能量单元的核心，一般由活性物质、基质、添加剂三部分组成。电解液中活性物质的浓度以及溶液总量（体积）从根本上决定了整个电池系统的能量密度、储能容量上限；电解液的热稳定性决定了电池的工作温区和可靠性。活性物质：钒硫酸盐全钒液流电池的电解液活性物质为钒硫酸盐，其中钒元素是活性元素。之所以选择钒作为核心工作元素，是因为钒的基态电子组态为[Ar]3d24S2，具有丰富多变的氧化价态，+2、+3、+4、+5价都能在酸性水溶液环境中稳定存在，并且正负极的还原电位恰好与水的电化学窗口适配。此外，不同价态的水合钒离子特征光谱迥异，易于辨识：二价钒为紫色、三价钒为深绿色、四价钒为蓝色、五价钒为黄色，可以用UV-Vis光谱进行浓度定量分析，从而对电解液的荷电状态（SOC）进行实时监测。不同价态钒的硫酸盐作为活性物质，正负极氧化还原电对：VO2+/VO2+-V3+/V2+，正极反应：VO2++e⇌VO2+，负极反应：V2+⇌V3++e，全电池反应：VO2++V2+⇌VO2++V3+。在理想情况下，未充电的原始电解液正负极活性离子分别为VO2+和V3+，二者比例应该为1:1，以满足化学计量比要求，使活性物质被充分利用。行业专题研究请务必阅读正文之后的免责条款部分9of42图6：两组钒离子的还原电位恰好位于水的电化学窗口两侧数据来源：ChemicalReviews、国泰君安证券研究基质：硫酸水溶液全钒液流电池的电解液基质一般为硫酸水溶液，其作用是维持电解液的低pH，抑制钒离子的水解，并增加电解液的电导率，降低欧姆极化。采用硫酸水溶液的主要原因在于硫酸根离子的化学惰性较强，不容易被氧化或还原，因此副反应相对较少。同时，硫酸没有挥发性，其水溶液的蒸汽压较低，因此系统内压一般变化不大。尽管硫酸作为支撑电解液的基质，对能量储存虽没有直接贡献，但是其含量会直接影响电解液的放电容量和能量效率。随着硫酸浓度上升，电解液粘度增大，导致液流阻力增大，浓差极化效应加剧，导致放电末期的电压突降，总放电容量较少；电解液整体电导率增大，欧姆极化效应减轻，因此能量效率提升。综合考虑，电解液中的硫酸浓度一般控制在2~3mol/L为宜。图7：电解液的放电容量和能量效率与硫酸浓度密切相关数据来源：《液流电池储能技术及应用》添加剂：有机及无机络合剂为了增加电解液中钒离子的溶解度和稳定性，一般还需加向其中入少量的添加剂，起到抑制固体沉淀析出的作用。电解液添加剂的种类繁多，分为有机物和无机物两大类。有机添加剂一般为多齿配体，带有羟基、巯基、氨基等配位官能团，能与钒离子形成较稳定的络合物，抑制V2O5固体的成核长大，同时还起到分散剂的作用，降低粒子的表面能，抑制行业专题研究请务必阅读正文之后的免责条款部分10of42了胶粒的聚沉。常见的有机添加剂包括：氨基酸、多元醇、氨基磺酸以及一些表面活性剂和水溶性高分子聚合物等。无机添加剂一般为盐类，其中的阴离子或阳离子能与钒离子形成配位键，例如磷酸盐、铵盐等，其作用机制也是抑制V2O5固体的成核长大，从而稳定电解液。添加剂的用量视具体种类和电解液浓度而定，一般在1~3%，过量使用会阻碍离子传输机制，增大电解液的欧姆极化效应，降低系统能量效率。图8：不同添加剂含量下五价钒离子浓度随温度变化数据来源：《电力储能用液流电池技术》1.2.2.电堆材料：功率单元的核心要素电堆是全钒液流电池进行电化学反应的场所，决定了系统的功率特性，电堆的性能会直接影响系统整体的性能。一个全钒液流电池电堆本质上是由多个单电池叠合串接组成，一般以压滤机的方式进行叠合紧固，其内部有一套或多套电解质循环系统，而电流出入端口则是统一的一套。全钒液流单电池的主要构件包括：电极、双极板、隔膜、端板、密封件，以及其他紧固件等。图9：全钒液流电池的电堆构造和流道结构数据来源：中国科学院大连化学物理研究所、国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分11of42电极：全钒液流电池的电极并不参与电化学反应，只是作为反应的场所，活性物质在电极表面得到或失去电子，发生还原或氧化，实现电能与化学能之间的相互转化。电极材料的物理化学性能对全钒液流电池有重要影响：第一，电极的导电性和催化性能直接影响电池的极化状态以及电流密度大小，进而影响能量效率；第二，电极材料的物理化学稳定性直接影响电池整体工作稳定性和实际寿命，因此电极材料必须有较高的化学惰性、机械强度、导电性，最好比表面积较大。早期使用金属电极，包括金、铅、钛等单质金属，以及钛基铂、钛基氧化铱等合金材料。但金属电极材料存在很多缺陷，有的电化学可逆性差，有的成本过高，难以大规模、长时间使用。之后，人们改用碳素类电极材料，例如石墨、玻碳、碳毡、石墨毡、碳布以及碳纤维等，这类碳材料化学稳定性好，导电性好，易制备且成本低。研究发现，玻碳电极可逆性差；石墨和碳布电极在充放电过程中易被刻蚀损耗，而且这几种材料的比表面积小，造成电池内阻较大，难以大电流充放电；碳纸电极比表面积虽大，稳定性也较好，但亲水性较差，电化学活性不高。目前，最广泛使用的电极材料是碳毡或石墨毡，它们都属于碳纤维纺织材料。图10：电极用商品石墨毡典型外观与SEM微观形貌数据来源：CNKI双极板：全钒液流电池中的双极板是一种导电隔板，它与电极紧贴在一起，用来分隔两个相邻单电池的正负极电解液、汇集电流，并对电极起支撑作用，从而在电堆内部实现多个单电池的串联。理想的双极板材料具有：良好的阻气和阻液性、导电性、化学惰性、机械强度。阻气和阻液的目的是防止极板两侧的正负极电解液渗透交叉污染，这是双极板最基本的要求。高导电性既包括双极板自身的低阻抗，还要求双极板与电极之间的接触电阻较低，这是为了降低电池的内阻。由于双极板的两侧分别是强氧化性和强还原性的电解液，要在这种严酷环境下长期运行，双极板材料必须有很高的化学惰性。最后，双极板作为支撑电极，必须有较好的机械强度和可加工性。最初使用的是金属双极板或纯石墨双极板，前者的机械强度好但耐腐蚀性较差（金、铂等贵金属则成本过高），后者的耐腐蚀性好但脆性大且加工成本高。目前一种方案是对石墨双极板改性，提高机械强度和可加工性；另一种方案是采用碳塑复合双极板，将导电填料和聚合物树脂混制成型，具有很好的机械强度和耐腐蚀性，但是导电行业专题研究请务必阅读正文之后的免责条款部分12of42性有所降低（电阻率相比金属和石墨双极板提高1~2个数量级）。目前而言，电极材料也是一种易损耗材料，在正常工况下的实际使用寿命大约在两年左右，到期后需要进行更换。目前，研究者们通过热压或模压将电极与双极板粘结成一体，能得到电化学性能好又不易刻蚀的一体化电极-双极板。图11：商品石墨双极板材料外观数据来源：中科能源材料表2：钒电池双极板材料种类及代表类别材料优点缺点石墨双极板无孔硬石墨板高电导率、耐腐蚀、致密度高脆性大、难加工、工艺复杂柔性石墨板高电导率、耐腐蚀、质量轻致密度低、阻液性差、易溶胀金属双极板贵金属（Pt、Au）高电导率、耐腐蚀、易加工价格昂贵非贵金属（不锈钢）高电导率、易加工、价格低廉易腐蚀复合双极板碳塑复合体阻液性强、耐腐蚀、易加工电阻率较大一体化电极-双极板热压/模压粘合板高电导率、阻液性强、耐腐蚀、易加工工艺复杂数据来源：《液流电池储能技术及应用》、国泰君安证券研究隔膜：离子选择性透过，长寿命的关键点全钒液流电池中的隔膜是一种离子传导膜，位于每个单电池中央，用来分隔单电池内部的正负极电解液，防止活性物质互相混合发生“蹿液”而自放电，同时允许特定离子的选择性传递，保证电池内部电路导通。隔膜性能直接影响电池的效率和寿命，一般要求：较高的离子选择性、离子导电性、化学稳定性、机械强度。理论上可选用：阳离子交换膜、阴离子交换膜、多孔分离膜。其中，阳/阴离子交换膜有负/正电荷基团，可让特定类型的阳离子或阴离子透过；多孔分离膜没有荷电基团，通过离子半径来进行筛选和截留。目前在全钒液流电池在应用最为广泛的是质子传导膜，属于阳离子交换膜，工艺成熟，典型代表是杜邦公司生产的Nafion膜，这是一类全氟磺酸树脂，化学稳定性和离子导电性很好，行业专题研究请务必阅读正文之后的免责条款部分13of42但离子选择性不好，成本高（500~800美元/平方米）。之后，人们尝试将苯磺基等离子选择性基团修饰在部分氟化聚合物碳链上，制成了部分氟化膜，离子选择性明显提高，但化学稳定性降低，而且需要辐射工艺。考虑到氟化树脂的昂贵，人们转而研发非氟烃类膜，一类是无孔型非氟离子交换膜，另一类是多孔型非氟分离膜。无孔型非氟离子交换膜是在非氟聚合物上引入离子选择性基团，例如磺化聚芳醚酮，其离子选择性和导电性较好，但化学稳定性降低，循环几百次就被严重破坏。多孔型非氟分离膜的典型代表是纳滤膜，表面没有荷电基团，但分布有大量的纳米级微孔，允许半径较小的水合质子通过，不允许半径很大的水合钒离子通过。目前，全氟磺酸树脂膜已开始国产替代，而非氟膜的应用则方兴未艾，这对于降低电池系统的成本具有重要意义。图12：多孔离子传导膜的工作原理数据来源：现代化工表3：钒电池隔膜材料种类及代表属性类型典型代表优点缺点阳离子交换膜全氟烃膜全氟磺酸树脂性质稳定，电导率高价格昂贵，选择性差部分氟化膜苯磺基修饰ETFE选择性好，电导率高工艺复杂，稳定性差非氟离子交换膜磺化聚芳醚酮选择性好，电导率高稳定性差阴离子交换膜碱性基团修饰膜季铵化聚芳醚酮选择性好，电导率高稳定性差多孔离子传导膜无基团孔径筛分膜多孔聚苯并咪唑性质稳定，选择性好电导率低数据来源：《液流电池储能技术及应用》、国泰君安证券研究密封件：密封性是钒电池性能的重要保障，系统全密封运行，严格避免电解液的外漏和内漏。若发生外漏，二价水合钒离子在空气中极易被氧化而发生容量损失，而且强腐蚀性的电解液可能破坏电堆的其他构件。若发生内行业专题研究请务必阅读正文之后的免责条款部分14of42漏，正负极电解液可能互混，这将直接影响电堆的性能和寿命，而且从电堆外部不易发现漏液。由于全钒液流电池的正负极电解液具有强氧化性和强还原性，且电解液基质又是硫酸，普通的橡胶密封材料根本无法耐受这种环境，必须采用特殊的氟橡胶作为密封件。此外，用于密封件的氟橡胶材料应具有适宜的硬度、拉伸强度、拉断伸长率和撕裂强度，并且压缩塑性形变量要尽量小，还需要附加自紧固装置。然而，氟橡胶的价格很昂贵，大约30~40万元/吨，而且在长期运行中仍然面临老化、塑性变形等问题。中科院大连化物所的科研团队通过一体化激光焊技术简化密封工艺，实现隔膜-电极-双极板的一体化，节省了氟橡胶构件，这对于降低电堆成本具有重要意义。1.3.制造工艺与技术壁垒1.3.1.电解液材料制造：配方和工艺是关键钒电池电解液是通过在硫酸中还原五氧化二钒制成，可利用化学法或电解法等工艺大规模生产。早期的钒电池电解液是由硫酸氧钒（VOSO4）溶于硫酸溶液来直接配制的，优点是操作简便，但硫酸氧钒的价格昂贵，经济性较差，不适合规模化生产。目前，量产钒电池电解液的方法分为化学还原法和电解法，本质都是把五价钒还原成低价。化学还原法是将五价钒原料（如五氧化二钒、偏钒酸铵等）与硫酸溶液混合，放入还原剂（如草酸、二氧化硫等）后加热，反应得到低价钒盐溶液。电解法是通过在电解槽中对五价钒原料进行阴极还原，同样得到低价钒盐溶液。化学法优点是工艺和设备简单，缺点是反应较慢，需要高温处理。电解法的优点是可以常温大批量生产，生产效率高，缺点是需要消耗较多的电能。初始状态的电解液中钒离子的氧化价态在3~4之间，输入电堆后开始预充电，阳极的钒离子被统一氧化成+5价，阴极的钒离子被统一还原成+2价，至此完成了正负极电解液价态调整，可以开始工作。图13：钒电解液制造工艺数据来源：《液流电池储能技术及应用》、国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分15of42电解液是全钒液流电池系统总成本中占比最大的部分（一般为30%~50%）。尽管电解液的基本原料都是五氧化二钒，属于同质化产品，但由于不同厂家采用的电解液生产路线和添加剂各不相同，因此制得的电解液性能和成本也有较大差异。在性能方面，主要是电解液配方具有独特性，特别是浓度、酸度和添加剂等，企业都以专利形式进行保护。同时，不同企业技术的差异会造成电解液杂质含量的差异，也会反映在电池性能上。此外，不同生产工艺的加工成本不同。目前电解液的市场价格大约为1500元/kW·h，储存1kW·h电能大约需要10kg五氧化二钒，因此电解液形式的五氧化二钒价格约15万元/吨。目前市售五氧化二钒现货价格约为10万元/吨，因此五氧化二钒加工成电解液的单位成本约为5万元/吨。换言之，电解液成本的2/3来自于五氧化二钒，1/3来自于加工费用。由于五氧化二钒本身是从钒渣、石煤中提取的，如果将电解液的工艺起点直接从钒渣、石煤等原材料开始，跳过五氧化二钒环节，那么就能缩短整个制造流程，从而大幅降低电解液成本，而这要求企业具有相当大的产能规模，并且对上游具有相当强的掌控力。1.3.2.电堆材料与装配：材料复杂，装配精密1.3.2.1.电堆核心材料：电极、双极板、隔膜电极：碳基纺织材料电极材料常用碳毡或石墨毡。碳毡是有机高分子纤维毛毯经过预氧化、惰性气氛碳化等热处理工艺制得的，石墨毡则是将碳毡进一步在2000℃以上的高温下进行石墨化处理制得。这类碳纤维电极具有很大的比表面积，化学稳定性和导电性也很好，但在长期使用时容易发生氧化脱落，因此还需要对其进行改性处理，包括材料本征处理、金属化处理和氧化处理等，或与惰性高分子基体共制成复合材料（但电导率会降低）。图14：高分子聚合物的热处理碳化过程数据来源：中国科学院物理研究所双极板：碳塑复合材料碳塑复合双极板在目前的全钒液流电堆中应用最广泛。碳塑复合双极板的加工性能、结构强度等明显优于无孔硬石墨板；阻液性能明显优于柔性石墨板；抗腐蚀性远强于普通金属双极板，而且制造工艺简单，成本低廉。碳塑复合双极板的原料包括聚合物基体和导电填料。其中聚合物行业专题研究请务必阅读正文之后的免责条款部分16of42基体一般为PE、PP、PVC等惰性塑料或者环氧树脂等；导电填料分为两部分，主要导电填料主要为石墨粉，次要导电填料可以选择炭黑、碳纤维等无定形碳，混合后经过模压、注塑等方式加工成型。导电填料在聚合物基体内部构成三维导电网络，同时一定程度上提高了机械强度。图15：碳塑复合双极板的制造工艺数据来源：现代化工、国泰君安证券研究由于碳塑复合双极板中含有大量绝缘性的聚合物基体，导致其整体电阻率比石墨双极板增大1~2个数量级。增大导电填料的含量可以提高电导率，但是过量使用后会降低双极板的机械性能，特别是弯曲强度降低。因此，兼具高电导率和机械强度的碳塑复合双极板存在较高的技术壁垒。图16：不同石墨含量对双极板电导率和弯曲强度的影响数据来源：华南师范大学学报隔膜：全氟磺酸树脂全氟磺酸树脂膜是目前全钒液流电堆中应用最多的隔膜。从分子结构看，全氟磺酸树脂的主体骨架为聚四氟乙烯结构，支链端基为磺酸基团的全氟乙烯基醚结构，合成路线：四氟乙烯与全氟醚磺酰氟在引发剂作用下共聚，再经过水解和酸化。全氟磺酸树脂的合成难度尚可，更大的困难在于后续加工成膜环节，关键在于降低加工损耗，并制造出厚度均匀、性能优异的膜，而核心的熔融挤出压延成型技术长期被美国杜邦公司所垄断，国产膜容易出现“针眼”等缺陷而难以满足使用要求，所以只能依赖进口，这是导致全氟磺酸树脂膜价格昂贵的重要原因。目前，全氟行业专题研究请务必阅读正文之后的免责条款部分17of42磺酸树脂的加工成型技术分为：熔融挤出法、凝胶挤出法、溶液浇筑法、流延法等。近年来，国内逐步开始推进全氟磺酸树脂膜的国产替代，并取得了显著成果，代表性企业有东岳集团和江苏科润。图17：全氟磺酸树脂隔膜的制造工艺数据来源：日用化学工业、国泰君安证券研究1.3.2.2.电堆装配：叠合紧固，要求较高全钒液流电堆的装配设计对技术要求较高。从电堆的整体布局和单电池结构来看，全钒液流电池与质子交换膜燃料电池也有很多相似之处，但钒电池系统并不需要使用贵金属催化剂，也不存在介质储存困难的问题。事实上，很多优秀的液流电池研发团队都有丰富的氢燃料电池电堆研究经验，例如中科院大连化物所。全钒液流的电堆装配与氢燃料电堆完全一致，都是以压滤机的方式进行叠合紧固，这种组装方式看似简单，实际具有较高的技术要求。首先，叠合紧固会对电极产生压缩，改变电极孔结构，很考验双极板的耐压性能；其次，电极与双极板之间是硬接触，即依靠一定的压紧力来降低界面接触电阻，如果贴合不良则会降低电堆的电压效率；同时，电堆的防漏要求很高，漏液漏气不仅造成容量衰减，还可能造成安全事故。图18：液流电堆与氢燃料电堆高度相似数据来源：国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分18of422.横向比较：钒电vs锂电、钠电、钠硫液流电池的构造与锂离子电池等普通二次电池截然不同。首先，液流电池的电极采用的是惰性材料，正负电极本身不参与电化学反应，而实际参与反应的活性物质具有独立的能量储存单元，在循环泵作用下沿传质线路在电堆内部和外部储罐之间形成闭环，向电极及时供应活性物质，并将反应产物快速抽离，从而避免了浓差极化和热累积效应。换言之，液流电堆单元只是一个发生电化学反应的场所，活性物质在空间分布上与之分离，这意味着两层含义：其一，电池的功率特性与容量大小相对独立，因而在设计和应用上可以有很大的灵活性；其二，活性物质由外置的储罐单独存放，便于运行维护和安全管理，这正是液流电池相比于其他二次电池技术的安全性、灵活性等优势的根源。此外，液流电池的活性物质一般是完全溶解在电解液中构成均相体系，而不像锂离子电池那样附着在集流体上，因此没有复杂的固态相变，没有机械应变等破坏因素，这是液流电池循环寿命远长于其他二次电池技术的根源。图19：液流电池的核心优势是本征安全性和超长寿命数据来源：国泰君安证券研究2.1.钒电vs锂电：性能特点截然相反，应用场景迥然不同全钒液流电池与锂离子电池的性能特点截然相反，二者的应用场景相差甚远，其实并不在同一赛道。首先，从（质量）能量密度看，全钒液流电池比锂离子电池低得多。目前，锂离子电池体系中最低的磷酸铁锂电池是全钒液流电池最大值的3倍以上。如果再算上附加设施，那么储存相同水平的能量时，整个全钒液流电池系统的体积约为锂离子电池的3~5倍。因此，目前的水系全钒液流电池几乎不可能用于车载动力电池或小型消费电子领域。规模化静态储能对能量密度要求不高，对占地面积等空间因素的容忍性较大，因而成为全钒液流电池的主要应用场景。行业专题研究请务必阅读正文之后的免责条款部分19of42其次，从循环寿命看，全钒液流电池比锂离子电池强得多。目前，锂离子电池体系中循环寿命最长的磷酸铁锂也仅为全钒液流电池的1/3左右。由于锂离子电池的正负极均为固体，在锂离子嵌脱过程中，伴随着复杂的固态相变（尤其是锰基材料还存在J-T畸变效应），这会产生机械应力，逐渐破坏电极，缩短寿命。相比之下，全钒液流电池是液态均相体系，不发生固态相变，所以没有应力破坏，循环寿命接近20000次，可稳定运行20年。规模化储能设施一般运行年限较长，且充放电频繁，因此全钒液流电池具有很强的竞争优势。然后，从安全性看，由于锂离子电池使用高度易燃的有机电解液，存在热失控情形下的爆燃风险，只能降低概率而无法绝对避免。特别是三元正极材料本身晶体结构就存在不稳定因素，容易释放氧气，热失控温度低。在实际使用时，电池系统整体由多个电芯组成，其性能受制于最差的那颗电芯。用于动力电池领域时，尚可利用BMS等系统检测控制，但用在储能领域时，电芯数量非常庞大，给系统控制和安全管理带来了很大困难。相比之下，全钒液流电池是水系循环体系，本身不可燃，也不发生热累积，正负极活性物质反应温和，因此具有本征安全性。同时，全钒液流电池的液态均相体系，避免了“木桶效应”，容易管理控制。最后，从成本看，短期内锂离子电池的初始投资成本低于全钒液流电池，主要原因在于全钒液流电池缺乏规模效应。但长期来看，全钒液流电池在全生命周期内的平均成本远低于锂离子电池，而且初始投资成本还有较大的下降空间，有三方面原因：其一，钒电池的循环寿命很长，实际平均成本很低；其二，钒电池电解液没有元素损耗，退役后残值高达70%以上；其三，钒电池电解液仅含有单一金属元素钒，电堆构建大都为碳基材料，回收处理很方便。未来，在产业链完善后，全钒液流电池平均成本将远低于锂离子电池，有望成为中大规模储能领域的主流；锂离子电池则继续向高能量密度、高工作电压的方向发展，逐步向全固态电池等新技术迭代，继续作为动力电池、消费电池的主流。表4：液流电池与锂离子电池性能对比液流电池锂离子电池正极硫酸氧钒氯化铁液溴三元材料锰酸锂磷酸铁锂负极硫酸钒氯化亚铬金属锌石墨电解液H2SO4水溶液HCl水溶液ZnBr2水溶液1.0mol/LLiPF6/EC+DMC+EMC+DEC集流体碳极板正极铝箔，负极铜箔隔膜全氟磺酸树脂PP/PE能量密度＜50Wh/kg~20Wh/kg＞190Wh/L>200Wh/kg~120Wh/kg~160Wh/kg工作电压/V1.51.181.823.7V4.1V3.4V循环寿命/次＞13000＞10000＞100008004003000~6000倍率性能优秀优秀优秀良好良好良好安全性优秀优秀中等较差中等中等工作温区5~45℃-20~70℃-40~55℃-20℃~60℃高温衰减严重低温性能较差成本较高较低较低高较低较高数据来源：CNKI、国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分20of422.2.钒电vs钠电：优缺点呈高度互补，或并立于储能市场全钒液流电池与钠离子电池具有很强的互补性，前者适用于大中型规模储能，后者适用于小型灵活储能。液流电池是一种液相（水相体系为主）的电化学储能装置，其特点在于活性工作物质溶解在电解液中，通过改变活性物质的氧化价态实现能量的存储与释放，典型代表有全钒液流电池、铁铬液流电池、锌溴液流电池等。液流电池的最大优势在于其水相体系的本征安全性，以及超长的循环寿命，特别适用于中大型的电化学储能设施，但缺点则是能量密度低、工作温区窄，因此很难小型化或应用于高寒地区。相比之下，钠离子电池的能量密度约是液流电池的3倍以上，可耐受-40℃的低温，但由于其基本原理和结构与锂离子电池完全相同（都属于离子嵌脱型二次电池，都使用易燃的有机电解液），本征安全性和循环寿命不及液流电池。未来，钠离子电池和液流电池将有望在储能领域实现分层次优势互补。例如，户用和移动式小型储能设备对能量密度要求较高，适合使用钠离子电池；大中型的电化学储能电站对安全性的要求较高，适合使用液流电池。表5：液流电池与钠离子电池性能对比液流电池钠离子电池正极硫酸氧钒氯化铁液溴层状氧化物聚阴离子普鲁士蓝负极硫酸钒氯化亚铬金属锌无定形碳电解液H2SO4水溶液HCl水溶液ZnBr2水溶液0.5mol/LNaPF6/EC+DMC+EMC+DEC+PC集流体碳极板正负极均为铝箔隔膜全氟磺酸树脂PP/PE能量密度＜50Wh/kg~20Wh/kg＞190Wh/L100~155Wh/kg90~130Wh/kg120~160Wh/kg工作电压/V1.51.181.822.5~3.53.0~4.53.0~3.5循环寿命/次＞13000＞10000＞10000450050003000倍率性能优秀优秀优秀良好良好良好安全性优秀优秀中等中等中等中等工作温区5~45℃-20~70℃-40~55℃-40~80℃-40~55℃-20~40℃成本较高较低较低较低较低低数据来源：CNKI、国泰君安证券研究2.3.钒电vs钠硫：能量密度不是根本，安全问题一票否决钠硫电池的能量密度虽然远高于液流电池，但是安全性缺乏保障，已经被国内外多个国家否决。钠硫电池诞生于20世纪60年代，国外的产业化探索超过半个世纪，优点是能量密度高、功率密度高、库仑效率高、寿命长、成本较低，曾一度占据国外电化学储能技术的主流，典型代表是日本NGK公司。然而，钠硫电池的致命缺点是安全性能差，正负极分别使用单质硫和金属钠，仅用脆性陶瓷隔膜分离，运行温度在300℃行业专题研究请务必阅读正文之后的免责条款部分21of42以上，一旦隔膜破损会发生爆炸反应。自2011年以后，钠硫电池研发和应用在国外处于停滞状态，国内也出台政策明确否决了钠硫电池在中大规模储能领域的应用。相比之下，全钒液流电池虽然在能量密度上无法与钠硫电池抗衡，但作为中大规模储能设备，其安全性方面的巨大优势足以弥补其不足之处。表6：液流电池与钠硫电池性能对比液流电池钠硫电池正极硫酸氧钒氯化铁液溴熔融单质硫负极硫酸钒氯化亚铬金属锌熔融金属钠电解液H2SO4水溶液HCl水溶液ZnBr2水溶液多硫化钠熔融液集流体碳极板不锈钢隔膜全氟磺酸树脂Na-β’’-氧化铝陶瓷能量密度＜50Wh/kg~20Wh/kg＞190Wh/L150-200Wh/kg工作电压/V1.51.181.821.6~2.1循环寿命/次＞13000＞10000＞100004500倍率性能优秀优秀优秀优秀安全性优秀优秀中等差工作温区5~45℃-20~70℃-40~55℃300~350℃成本较高较低较低较低数据来源：CNKI、国泰君安证券研究3.产业现状：技术完备，只欠东风当前，全钒液流电池技术已经完备，但产业链尚未健全，需求尚未打开，产能正在蓄力发展，规模效应尚未显现。我们认为，全钒液流电池产业在未来的3年内可能仍将处于导入期向成长期过渡的阶段，并预计将在“十四五”末期迎来爆发式增长。3.1.产业结构：链条较长，复杂度高全钒液流电池产业链也包含上游、中游、下游三个部分，但是比锂离子电池更复杂，涉及多个行业。上游：原材料供给、电解液配制、电堆材料加工，主要原材料包括五氧化二钒、硫酸、碳材料、聚合物材料等，以及各类辅材，涉及基础化工、钢铁冶炼、有色金属等产业，其中钒矿及其加工业处于核心地位，是电解液原料五氧化二钒的来源。中游：电堆装配、控制系统、其他设备和附件等，其中电堆装配和控制系统的技术壁垒最高，涉及各类耗材和电子元器件。下游：终端应用市场，主要为各类储能用户，包括发电侧、电网侧、用电侧。行业专题研究请务必阅读正文之后的免责条款部分22of42图20：全钒液流电池产业链全貌数据来源：国泰君安证券研究3.1.1.上游：钒矿及钒加工、电堆材料制造（1）钒矿及钒加工：与钢铁行业强关联由于钒的离子半径与同价态的铁、钛、铝、磷等非常接近，容易发生同晶掺杂替换，因此自然界中的钒一般与这些元素伴生。此外，由于化合价态的多变，钒离子还可以在化合物的晶格中替换钼、铬、钨、铌、锰、铜等元素。因此，钒是一种亲石元素，一般以分散状态存在于矿石中，其自然分布特点是：储量大，分布广，含量低。在自然界中，很少有高品位的钒矿，目前已知的70多种含钒矿物中，钒含量较高的矿物只有少数几种，主要是：绿硫钒矿、钒铅锌矿、钒铜铅矿、钒铅矿、钾钒铀矿、钒云母。这些富钒矿区大都在非洲、美洲等地，而且储量也非常有限，例如曾经是钒原料主要来源的秘鲁的绿硫钒矿已经被开采殆尽。二战后，钒的主要来源之一是钒铀矿提铀过程中的副产物，这得益于原子能工业的快速发展，其主要原料是钾钒铀矿（K2(UO2)2(VO4)2·3H2O），它是一种钾铀酰的钒酸盐水合物，主要产于美国、澳大利亚等地。到了70年代后，钒的富集工艺得到进一步改善，人们可以从一些低品位的矿石中富集和提取钒，这些矿石多为含钒的铁矿，或者含钒碳质页岩，这大大拓宽了钒的获取渠道。行业专题研究请务必阅读正文之后的免责条款部分23of42图21：世界钒矿物资源分布图数据来源：USGS图22：中国钒矿资源分布及主要产区数据来源：CNKI、国泰君安证券研究钒钛磁铁矿是最常见的含钒铁矿石，这种矿物遍布全球，是目前全世界除美国等部分国家外最主要的产钒来源，约占全球钒年产量的85%以上，占我国钒年产量的80%以上。钒钛磁铁矿一般含有48~58%的铁，6~16%的钛（以二氧化钛计），0.2~3%的钒（以五氧化二钒计），处理工艺较成熟。首先，进行破碎和磁选得到精矿，然后在高炉或电炉内将其还原成含钒生铁，熔化成铁水后选择性氧化，分离得到半钢和钒渣，半钢用于炼铁，钒渣进一步制钒。将钒渣与碳酸钠混合后送入回转窑，行业专题研究请务必阅读正文之后的免责条款部分24of42在1200℃的空气中焙烧钠化，使钒元素被充分氧化为五价钒酸盐。然后将钠化的钒渣水浸，通入二氧化碳，尽可能将钙离子转化为碳酸钙沉淀，将难溶的钒酸钙转化为水溶性钒酸钠，过滤分离固体废渣和含钒溶液，废渣进一步提取钛而后用于制造水泥、陶瓷等。最后，将钒酸钠水溶液与铵盐反应，转化为钒酸铵沉淀，再加热分解脱氨，就得到固态的五氧化二钒。钒钛磁铁矿的钒产品本质上是钢铁冶炼的副产品，这种路线的制钒成本较低，污染较小，但是钒产量受钢铁产量的影响较大。图23：一种从钒渣提钒的工艺流程数据来源：CNKI含钒碳质页岩是我国钒资源的主要构成部分，占我国钒总储量的87%。碳质页岩也称“石煤”，属于沉积矿，由古代富钒的菌类、藻类以及浮游生物等残骸沉积变质形成。石煤虽然也称为“煤”，但热值一般在4184kJ/kg（仅相当于普通燃煤热值的1/5），碳含量仅10~15%，灰分含量却高达70~88%，故而得名“石煤”。石煤中化学元素极为丰富，除碳以外，灰分含钙、硅、铝、钒、钼、银、镓、铯、钾、铬、砷、汞、铅、镉等20多种元素。钒在石煤中以钒云母、含钒高岭土、含钒电气石、含钒石榴石等物相存在，整体钒含量（以五氧化二钒计）一般为0.13~1.2%，品味较低。多数石煤在提钒时需先进行氧化焙烧，主要是为了脱碳，并将低价态的钒氧化为五价，该步骤的产热可用于发电或供暖。然后再与钠盐或钙盐混合后二次焙烧，将钒转化为钒酸盐，也可直接将一次焙烧产物酸浸处理。我国的石煤提钒工业起步于70年代末期，经过30多年的发展，在钒产业中已具有重要地位，但传统工艺转化率低、污染严重，河南、湖北、重庆、陕西、新疆、贵州等存在石煤提钒产业的省份对新建企业大多采取禁止采用加盐(含低盐)焙烧提钒技术的产业政策。目前，我国急需发展高效、绿色的石煤提钒新工艺，充分利用该资源。行业专题研究请务必阅读正文之后的免责条款部分25of42含钒固态废弃物是除了矿石钒以外的重要钒资源，尤其是某些地区的燃油烟灰，以及工业废弃钒催化剂等都可以用来提取钒。例如，委内瑞拉、俄罗斯等地的原油中钒含量相对较高，其燃油烟灰中含有4.4~19.2%的钒，最高的可达40%，而且总量基数大，具有重要的回收价值。由于烟灰是燃烧产物，其中的钒元素已经全部被氧化为五价，无需再进行焙烧预氧化，一般碾碎后直接用氢氧化钠水溶液加热浸泡，即可使钒转变为钒酸钠进入水相，滤渣中残余钒可进一步用盐酸浸取富集，再萃取分离。这种湿法浸取工艺可提取烟灰中90%以上钒，且纯度较高。此外，废弃钒催化剂也是重要的钒资源，回收后既避免污染，又节约资源。主要的钒催化剂包括：接触法制硫酸催化剂、烟气脱硝催化剂和石油化工合成中的各种钒催化剂，既可采用氢氧化钠转化为钒酸盐回收，也可以还原酸化后制成硫酸氧钒回收。由于钒矿属不可再生资源，含钒固废的回收和循环利用具有深远意义。尽管钒原料（钒矿、钒渣、含钒固废等）来源广泛，但不同的原料需要使用与之适宜的提取工艺。例如，不同产地的钒钛磁铁矿的钒品味差异较大，元素比例也各不相同，尤其是钙、硅含量会严重影响可溶性钒的浸出率，进而影响整体提钒效率，因此生产工艺需根据原料的具体情况设计和调整。钒原料经过一系列富集、分离、精制和纯化后，得到主要产品有：钒铁、五氧化二钒、偏钒酸铵等。五氧化二钒在工业上有广泛用途，是硫酸工业、有机合成催化剂，也是高纯金属钒的基本原料之一，与化工、冶金、电子、能源等诸多产业密切相关。对于全钒液流电池而言，电解液中杂质元素的含量会对电池的工作电压、实际容量以及循环性能等产生重要影响，，因此对原料五氧化二钒的纯度有相应的要求。尽管不同厂商产出的五氧化二钒、偏钒酸铵等属于同质化产品，但是在产品纯度和成本上却存在较大差异，因此具有长期技术积累和规模优势的大型生产厂商显然更有竞争力，而且随着环保要求的日益趋严和产品质量要求的不断提升，马太效应可能会更加显著。图24：主要的钒资源（钒钛磁铁矿、含钒石煤、废弃钒催化剂）数据来源：百度百科、国泰君安证券研究（2）电堆材料制造：发展空间大，技术壁垒高全钒液流电池的电堆材料包括：电极、双极板、隔膜、密封件等几种关键材料，其原料多为碳材料以及高分子聚合物材料等，与有机化工产业密切相关。由于各个厂家的选材和工艺不尽相同，电堆材料的成本及性能也存在差异性。此外，现有电堆材料的技术和工艺尚有较大的改进空间，相关研发工作仍在不断进行中，逐步实现国产替代。行业专题研究请务必阅读正文之后的免责条款部分26of42电极材料的核心用料是碳毡、石墨毡或碳纸。碳毡和石墨毡的制造工艺较成熟，以高分子纤维织物为原料，经过高温碳化处理所得，成本较为低廉。国内主要的石墨毡企业是江油润生石墨毡有限公司（市占率超过50%）、嘉兴纳科新材料有限公司。相比之下，碳纸的厚度比碳毡更薄，具有更低的电阻率，但生产工艺较为复杂。目前，高质量碳纸以进口为主，国际上主要的碳纸厂商有日本Toray、德国SGL、加拿大Ballard等。双极板以石墨为主要原料，制成改性石墨双极板或碳塑复合双极板。其中，石墨双极板是用石墨粉与树脂或沥青混合后，在石墨化炉中经2500~2700℃高温一体石墨化处理而得，再经过切割和打磨制得。石墨双极板具有致密度高，电阻率低的优点，但制造过程耗时久，成本高，而且材料脆性大，在压制紧固时容易发生碎裂，因此不适合大功率、大规模的电堆，仅适合小型电堆。目前，大功率电堆中使用的多为碳塑复合双极板，一般采用导电碳粉（如：石墨粉、炭黑、碳纤维等）与热塑性烃类聚合物（如：PE、PP、PVC等）混合后加入阻滞剂、脱模剂，然后以注塑或模压的方法加工成型。隔膜材料最初是采用全氟质子交换膜，之后可能转向非氟离子传导膜。全氟质子交换膜最早用于氯碱工业，成功实现产业化，之后又广泛应用于氢燃料电池。相比燃料电池隔膜，全钒液流电池隔膜不仅要求有很高的化学稳定性和机械强度，而且要有较好的离子选择透性。目前，国内的东岳集团等企业已具备自主生产全氟磺酸树脂膜的能力，但液流电池用的高质量Nafion膜仍需进口，价格非常昂贵，例如Nafion115的价格过去为700美元/平方米，这是因为磺基氟代烃类聚合物的成型技术长期被美国杜邦公司垄断。此外，Nafion膜的离子选择性差强人意。另一条路线是采用非氟离子传导膜，即非离子交换性隔膜，该技术是我国自主发展的方向，以中国科学院大连化学物理研究所为代表的科研团队已经取得了重要成果，具有核心知识产权。3.1.2.中游：电堆整机装配、控制系统电堆整机装配：技术壁垒高，研发周期长全钒液流电堆的装配技术壁垒较高。全钒液流的电堆装配与氢燃料电堆完全一致，都以压滤机的方式进行叠合紧固，业内很多优秀的液流电池研发团队都有多年的氢燃料电池电堆研发经验，例如中科院大连化物所。压滤机叠合紧固会对电极和双极板产生压应力，压力过大可能导致板材发生塑性变形甚至断裂；压力不足则会导致电极与双极板之间贴合不良，使接触电阻增大，降低电堆的电压效率，还可能会导致漏液漏气，造成系统容量衰减，甚至无法工作。一般来说，电堆的功率规模越大，内部材料的工作面积就越大，其叠合装配的工艺难度也就越大。在现行技术框架下，具有大规模全钒液流电堆生产能力的企业数量并不多，而电堆主体结构经过多年发展，很难做大幅改动，因此这些头部企业具有先发优势，并通过不断优化升级，长期保持领先优势。行业专题研究请务必阅读正文之后的免责条款部分27of42图25：大连融科自研的新一代焊接式大功率全钒液流电堆数据来源：中国科学院大连化学物理研究所控制系统：成熟度较高，自研或外包控制系统包括PCS、BMS、EMS等，所需硬件装置是电力电子行业的基本元件，相关产业都比较成熟，可通过与相关企业合作，定制化生产。电解液输运系统由管路、循环泵、变频器、控制阀件、传感器、换热器等部件构成，这些装置在化工生产领域较为常见，可直接采购相应零件自行加工，或者外包设计。其他设施还包括消防装置、建筑材料等等，占全钒液流电池系统总成本比例较低，利润空间相对较小。图26：全钒液流电池的控制系统数据来源：储能科学与技术3.1.3.下游：储能——发电侧、电网侧、用电侧产业链下游为各类储能用户，按照电力产业链的主体结构，其自上而下可分为：发电侧、电网侧、用电侧。在不同的接入方式下，储能设备的电能容量、建设规范、验收标准、运行模式也各不相同。目前，产业化的储能技术主要包括抽水储能和电化学储能，后者又主要包括：锂离子电池、铅蓄电池、液流电池和其他电池技术。据中国储能网的数据统计显示，截至2020年底，国内储能累计装机容量中，抽水储能占89%，比2019年比例下降了四个百分点；电化学储能占11%，其中89%是锂离子电池，铅蓄电池占比约10%，液流电池只有0.7%左右。在2020年新增的电化学储能中，锂离子电池占了97%，但考虑到安全性等因素，未来锂离子电池储能的增量可能将下降，整个市场的增量可能会逐步转向液流电池，尤其是技术最为成熟的全钒液流电池。行业专题研究请务必阅读正文之后的免责条款部分28of42表7：储能技术在电力产业中的应用储能环节应用目的实施方式发电侧平滑输出通过一次调频，改善发电输出的间歇性、波动性、随机性，避免对电网造成冲击风光消纳解决“弃风”、“弃光”等问题，提高风光发电消纳能力备转容量作为备用供能设备，在发电站意外停运或发电不足时放出，保障对外输电不间断电网侧稳定系统辅助二次调频，使系统各部分维持同步，确保系统安全稳定运行，避免崩溃调节电压利用储能系统的平滑作用，将输电线路两侧的电压振幅保持在±5%以内延缓投资有效延缓电网侧电力设备和设施的更新投资用电侧供需管理削峰填谷；商品化储能（分时套利、需量管理、电网辅助服务等）离网供电在断网时用作后备电源；“储能+微电网”自给自足缓冲保护作为电网末端调节工具，防止电网突变对用户造成损失数据来源：CNKI、国泰君安证券研究图27：2020年液流电池的渗透率不足1%数据来源：中国储能网、国泰君安证券研究全钒液流电池有望在电化学储能领域的竞争中胜出，未来两年内渗透率可能将快速上升。根据国家发改委、国家能源局联合发布的《关于加快推动新型储能发展的指导意见》制定的目标，到2025年新型储能装机容量规模将达30GW·h以上，与目前的装机量相比仍有巨大的增量空间。2021年以来，全国共有20个省、市、自治区要求新能源项目配置储能，配置比例基本不低于新能源装机规模的10%，其中河南、陕西部分要求达到20%。配置时间大部分为2h，其中河北市场化并网规模项目要求达到3h。考虑到大规模储能对安全性的要求，全钒液流电池在电化学储能市场中的渗透率可能会快速提升，逐步超越并全面领先锂离子电池，最终在储能领域占据主导地位。综合考虑安全性、全生命周期成本后，我们预期2025年前后全钒液流电池在储能领域渗透率有望达到15%~20%，具有非常广阔的前景。综合考虑安全、全生命周期成本等因素，全钒液流电池全面领先锂电池，将在储能领域占据主导地位，我们预期2025年钒电池在储能领域渗透率有望达15~20%。3.2.主要企业：市场集中度较高，中国企业占鳌头我国的全钒液流电池研究和产业化世界领先，国内钒电池企业分为两类：一类是科研院所自研技术转化创建的初创型企业，以大连融科为代表；另一类是吸收合并国外技术，再优化升级的企业，以北京普能为代表。国外的全钒液流电池相关企业大都规模较小，主要分布在日本、北美和欧洲。全钒液流电池产业链复杂度较高，其中核心环节是材料端和设备端，材料端主要包括电解液材料和电堆材料，设备端主要包括整机装配行业专题研究请务必阅读正文之后的免责条款部分29of42和控制系统。3.2.1.材料端：电解液材料、电堆材料（1）电解液材料全钒液流电池的电解液材料核心是钒化合物。电解液制造分为两个步骤，首先是核心前驱体的生产，即钒化学品（五氧化二钒、偏钒酸铵等），目前拥有相关技术和量产能力的基本为大型钒提炼及加工企业；尔后是将前驱体转化为电解液，目前掌握钒电解液制造的全球龙头企业是大连博融新材料公司，全球市场占有率在80%以上。表8：电解液材料的主要企业公司环节简介大连博融新材料电解液2008年成立，高性能钒系产品研发和生产，包括钒氧化物、钒酸盐、钒储能介质（全钒液流电解液）等，是国内大规模工业化生产钒储能介质和高性能钒制品的企业，公司的钒电解液产品外观为蓝色，钒浓度为1.5-2.0mol/L，目前占据全球市场80%以上。攀钢钒钛五氧化二钒1993年成立，全球主要钒制品供应商之一，国内最大的钒制品生产企业。控股股东攀钢集团掌握攀西两大矿区——白马和攀枝花，钒钛磁铁矿储量约13.04亿吨，可采量约6.13亿吨，钒钛磁铁矿开采产能3350万吨/年，钒产品（以五氧化二钒计）产能4.2万吨/年（攀钢钒钛2.2万吨，托管企业西昌钢钒2万吨），市占率达28%，全球第一。河钢股份五氧化二钒1997年成立，国内最大钢铁上市公司之一，河北国资委实控，拥有世界首条“亚熔盐法高效提钒清洁生产线”，钒产品年产能2.2万吨，主要产品有五氧化二钒、三氧化二钒、钒铁、氮化钒铁、钒铝合金等，其中化工级99.5%高纯氧化钒、能源级99.9%高纯氧化钒。安宁股份钒钛磁铁矿1994年成立，主要从事钒钛磁铁矿的开采、洗选和销售，主要产品为钛精矿和钒钛铁精矿，矿山储量2.96亿吨，拥有钒钛磁铁矿采选和销售产业链，率先实现钒钛铁精矿品位由55%提升至61%，是目前攀西地区唯一的61%品位钒钛铁精矿生产企业。数据来源：Wind、公司官网、国泰君安证券研究（2）电堆材料全钒液流电池的电堆材料与氢燃料电堆相似度很高。当前全钒液流电池还没有大规模应用，因此几家代表性企业主要依靠自研自产或外协加工的方式生产电极材料，以供自用。未来一旦市场需求放量，则大概率会供不应求。由于全钒液流电堆材料中的电极、双极板、隔膜等材料与氢燃料电池的相应构件几乎相同，因此目前从事氢燃料电堆材料研发和生产的企业，未来较容易转型成为钒电池的电堆材料供货商，应予以关注。表9：电堆材料的主要企业电堆部件材质主要企业电极石墨毡江油润生石墨毡有限公司、嘉兴纳科新材料有限公司双极板碳塑复合双极板嘉兴纳科新材料有限公司石墨双极板上海弘枫隔膜全氟磺酸树脂膜山东东岳集团有限公司、江苏科润膜材料有限公司数据来源：Wind、国泰君安证券研究3.2.2.设备端：电堆整机制造、控制系统制造我国的钒电池企业大致分为两类：一类是科研院所自研技术转化创建的行业专题研究请务必阅读正文之后的免责条款部分30of42初创型企业，多以校企合作模式开展，以大连融科为代表；另一类则是通过吸收合并或控股的方式，获得相应技术参与竞争的企业，以北京普能为代表。主要企业有：武汉南瑞、上海电气、四川伟力得、上海神力科技等，各自拥有核心技术，普遍研发时间超过10年。表10：全钒液流电池整机制造企业公司简介大连融科2008年成立，由中国科学院大连化学物理研究所和大连博融控股集团有限公司共同组建，公司建有液流储能电池研发中心和中试生产车间等一些列高科技市场化的主力部门，主营业务涵盖了液流储能电池的基础材料、规模化生产、电池系统集成、应用示范与市场推广等多个方面。依靠大连物化所强大的技术研发，大连融科持有200多项钒电池相关专利，目前已中标多个风电场示范项目的储能系统业务。公司与大连化物所等多家企事业单位共同起草和制订了多项钒电池的行业标准，涉及电堆、电解液等关键部分。北京普能2006年成立，主营业务为钒电池研发、制造与商业应用，拥有众多核心专利，2009年收购全球最大钒电池企业VRBPowerSystems，接收其专利及研发管理人员。已在全球十几个国家和地区成功安装运营了7个MW级、近50个KW级储能项目，在国内承接了国家风光储输示范工程等，应用于可再生能源发电平滑输出、跟踪计划发电，削峰填谷，需求响应，投资递延，分布式发电，海岛供电，智能微电网等领域。武汉南瑞1999年成立，致力于全钒液流电池技术开发，于10年前开始布局储能研发，已全面掌握钒电池改性选型技术，具备钒电池本体设计、材料研制、系统集成能力，成功研发高功率钒电池电堆和250kW/500kWh储能系统，申请发明、实用新型专利共70项，授权40余项。上海电气1994年成立，在储能领域分阶段、分领域布局，包括锂电池、液流电池、燃料电池和退役电池系统四个部分，逐步完善三电系统。其中，全钒液流电池业务由其子公司上海电气储能公司负责，相关技术由上海电气中央研究院提供，目前已推出兆瓦级全钒液流电池，可实现分布式、集中式全覆盖调峰调频。四川伟力得2004年成立，集全钒液流储能系统设计、研发、生产、销售、服务于一体，在全国拥有五大生产基地，是全球唯一拥有GW级产能的钒电池研发制造企业；拥有独创的大功率电堆新型激光封装工艺、先进的大规模储能多电源互补与控制系统、以及首创智能化电堆生产线等多项核心技术及近100项知识产权；是国家液流电池标委会成员单位，与清华大学、中科院、四川大学、西南交大等保持密切合作。上海神力科技1998年成立，是国内燃料电池技术研发与产业化的先行者，国内最早开发车用燃料电池发动机的公司，自2008年开始全钒液流储能技术研发，通过技术合作和自主创新，采用完全不同的技术路线，研发出了强度高、透水性好、稳定可靠、低成本的可完全国产化的高性能离子膜。数据来源：Wind、国泰君安证券研究控制系统的硬件装置是电力电子行业的基本元件，相关产业比较成熟。当前全钒液流电池还没有大规模应用，因此专门提供钒电池控制系统的企业较少，主要由相关企业自研自用或外协加工的方式生产。未来一旦市场需求放量，可能会有更多的电控企业转型入场，因此对于主要从事储能电控技术研发而尚未涉足钒电池的企业，未来较容易转型，为钒电池的控制系统提供解决方案服务，应予以关注，例如固德威、汇川技术。表11：电力控制系统及附件相关企业部件主要企业PCS固德威、科华数据、中电兴发BMS中电兴发EMS中电兴发变频器汇川技术数据来源：Wind、国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分31of424.未来发展：提高性能，降低成本全钒液流电池具有其他电化学储能技术无法替代的本征安全和长寿命，阻碍大规模商用的主要原因是：性能单一导致应用场景局限，初始成本过高导致经济性不足。未来全钒液流电池的发展方向主要在于提升电池性能以拓展应用场景，以及降低系统的初始投资成本。4.1.当前痛点：能量密度低、工作温区窄、初始成本高（1）全钒液流电池能量密度较低：应用场景有限目前水系硫酸基全钒液流电池的能量密度仅有20~50W·h/kg，不足磷酸铁锂电池的1/3。相对较低的能量密度意味着储存相同水平的能量，全钒液流电池需要比锂离子电池更大的重量和体积，导致其实际应用场景很有限，只能用于静态储能装置，而难以应用于车载电力系统或便携式电子产品。事实上，锂离子电池能快速产业化和降低成本的重要应用就是应用场景丰富，既能用于消费电子，也能用于汽车动力电池，所以一旦技术基本成熟，需求端可以很快放量，规模效应得以显现。（2）全钒液流电池工作温区较窄：需附加温控系统目前水系硫酸基全钒液流电池的理想工作温区是5~45℃，在此温度区间以外需要温控调节。由于水系硫酸基钒盐溶液的热力学不稳定性，目前全钒液流电池电解液对温度的要求较为严格，直接暴露于高温和低温下都会导致系统无法正常工作。负极的低价钒离子在低温下容易结晶析出，正极的五价钒离子在高温下容易聚合成五氧化二钒固体析出，以上两种情况都会导致电解液容量衰减，还会使电堆流道阻力变大，使浓差极化加剧，严重时甚至会毁坏电堆。因此，一般需要对全钒液流电池的电解液进行温度控制和反馈调节，这样平均会损耗约5%的内部能量，而且增加了附加设备，使全系统的能量密度更低、体积更大。（3）全钒液流电池初始成本较高：初始经济性不足目前全钒液流电池的初始投资成本大约为3000元/kW·h，明显高于其他成熟的储能技术，初始经济性不足。现阶段，全钒液流电池的核心成本在于电解液和电堆材料，二者共占系统成本的70%左右，在短期内很难大幅降低。尽管全钒液流电池残值高、寿命长，因此在全生命周期内的平均成本很低，但先决条件是产业链要打通，并形成“生产-使用-回收”的闭环，而产业化的推进又需要先降低初始成本，提高下游需求方对于该技术的接受度，这就造成了一个悖论。由于初始投资经济性不足，而技术研发需要庞大的资金长期维持，企业没有积极性也没能力继续研发推广，最终只能放弃研发而将技术打包卖出，这是国外钒电池研究多年却一直不温不火的主要原因。4.2.技术展望：材料改进，系统优化4.2.1.电解液体系改进：能量密度更高，使用成本更低（1）提高电解液浓度和稳定性：盐酸基全钒液流电池提升电解液浓度和稳定性是增加系统能量密度，拓宽工作温区的关键。传统的硫酸基全钒液流电池能量密度低、工作温区窄，本质是因为硫酸行业专题研究请务必阅读正文之后的免责条款部分32of42盐的溶解度难以提升，而且溶液的热稳定性差。为改善硫酸基钒电解液的性能，常用方案是添加络合稳定剂，但迄今为止还没有一种添加剂能兼顾正极电解液的高温稳定性和负极电解液的低温稳定性。钒离子有空置的3d电子轨道，而氯离子作为一种弱场配体，能对钒离子进行有效络合，从而提高钒盐溶解度和稳定性。基于这个思路，美国太平洋西北国家实验室（PNNL）的科研团队于2011年率先开发了“硫酸+盐酸”的混酸体系钒电解液，而后又开发了纯盐酸基钒电解液。其中，混酸体系的钒离子浓度达到2.5mol/L，能量密度较原硫酸基钒电池提升70%，工作温区-5~50℃；全盐酸基钒电解液的钒离子浓度达到5mol/L，能量密度较硫酸基钒电池提升1倍，工作温区-20~60℃。由于盐酸体系的蒸汽压较高，且在过充情况下容易释放氯气，而当时的电堆系统材料较难满足要求，因此该技术没能进入大规模商用化。与此同时，部分中国企业也开始布局盐酸基全钒液流电解液技术，并申请了多个专利，但产业化应用一直很慢。直到2022年，由液流储能科技有限公司承建的潍坊滨海经济开发区盐酸基全钒液流储能电站项目落地，标志着该技术真正开始走向产业化。该电站系国内首例示范项目，也是目前世界上功率最大的盐酸基全钒液流电池储能电站，一期工程1MW/4MWh，全部建成后将实现10MW/40MWh储能容量，总投资8500万元，容量建设成本已经接近锂电池型储能站，可稳定运行10年以上，系统内部电解液和电堆材料可100%回收。相较于传统的硫酸基底液流电池，该电站不仅使能量密度提升了20%，还可在更严苛的温度环境下运行，主动温控设备在65℃以上才会开启，大幅降低了自身能耗，提升了能量效率。盐酸基全钒液流电池实用化是在不改变现有电堆主体结构的条件下，对钒电解液的一次重要改良，对电堆技术提出了更高的要求，其后续推广应用将有助于拓宽全钒液流电池的应用场景，延长使用寿命，进一步降低平均成本，从而加速产业化。图28：液流储能公司研发的国内首个盐酸基全钒液流电池储能装置数据来源：分布式能源网行业专题研究请务必阅读正文之后的免责条款部分33of42（2）拓宽电解液的电化学窗口：有机非水系液流电池有机非水系电解液能大幅提升工作电压，从而提高钒电池的能量密度。无论是传统的硫酸基钒电池，或是改进的盐酸基钒电池，其电解液都属于水系溶液。正负极活性物质种类的选择受制于水的电化学窗口，正极物质的电位不能高于水的析氧电位，负极物质的电位不能低于水的析氢电位，因此水系全钒液流电池的正负极工作电压较低，而电池能量密度与工作电压成正比，所以只有突破水系环境才能实现能量密度的跃升。非水系的有机溶剂电解液有两个巨大优势：1）可选择的活性物质种类大大增加，可以选择钒以外的其他轻质的廉价金属离子甚至是化合物，进而提高比容量，降低成本；2）工作电压显著提升，这对于提高液流电池的能量密度有重要帮助。然而，有机非水系液流电池也有很多缺点：循环寿命较短，能量效率较低，以及有机溶剂的毒性和易燃性等。总体而言，有机非水系电解液是实现液流电池小型化的重要方向，但可能会在安全性方面打一些折扣，现阶段距离实际应用还有很远的距离。图29：有机非水系金属配合物液流电池数据来源：储能科学与技术（3）使用廉价金属做活性元素：全铁液流电池使用铁等廉价金属替代钒作为活性元素，从源头降低电解液成本。全钒液流电池的电解液成本占据系统总成本的30~50%，其根本原因是钒的价格昂贵。如果用一些廉价的金属替代钒作为活性元素，就能从根本上降低电解液成本，典型代表是水系全铁液流电池，正负极氧化还原电对为Fe2+/Fe3+-Fe0/Fe2+，活性材料为氯化亚铁，基质为盐酸水溶液。电池在满充状态下放电时，正极的活性物质发生还原反应：Fe3++e→Fe2+，标准电位+0.77V；负极的活性物质发生氧化反应：Fe0→Fe2++e，标准电位-0.44V。全电池反应整体可合并为：Fe3++1/2Fe0→3/2Fe2+，开路电压1.21V，即三价铁离子与零价单质铁归中反应，变成二价亚铁离子的过程，电子从负极出发，经外电路后到达正极。充电储能的过程则与之相反。由于电解液为强酸环境，而亚铁离子的还原电位低于氢离子，全铁液流电池的负极在充电时往往伴随严重的析氢反应，导致溶液pH升高，使亚铁离子发生水解，析出糊状氢氧化物。同时，全铁液流电池属于“液-沉积”型液流电池，负极在充电时沉积出固体单质金属铁，当沉积不均匀时就会形成尖锐的铁枝晶，容易刺穿隔膜，导致内短路。行业专题研究请务必阅读正文之后的免责条款部分34of42图30：全铁液流电池工作原理数据来源：Wiki在国外，全铁液流电池历经十多年的探索，目前已经进入产业化初期，典型代表是美国的ESS.Inc.公司，该公司曾获得比尔盖茨的投资基金的融资，已于2021年在纽约证券交易所上市（股票代码：GWH）。由于避免了钒的使用，ESS.Inc.公司的全铁液流电池的电解液成本很低。为降低铁枝晶刺破隔膜的风险，ESS.Inc.公司采用电解液添加剂，并降低充电电流密度，使电流在电极上分布得更均匀，抑制枝晶的生长速率。全铁液流电池需控制工作电流密度低于20mA/cm2，而全钒液流电池的电流密度通常在100~150mA/cm2，可见全钒是全铁电流密度的5~8倍，这意味着要达到相同的功率，全铁电堆的横截面积必须是全钒电堆横截面积的5~8倍，电堆材料用量和装配难度也会相应地大幅提高。此外，为了维持电解液的pH，还需附加一个酸度控制装置，ESS在系统里增加了两个酸液罐，通过管道接入电堆，当检测到电解液pH高于4时，就会自动泵入酸溶液。这个解决方案可能造成：1）系统成本进一步增加；2）随着酸液加入，电解液被稀释，需要定期替换电解液或浓缩处理。换言之，全铁系统降低了电解液材料的成本，同时又增加了电堆的成本，但即便如此，这仍然是一个值得探索的重要研发方向。图31：ESS.Inc.公司的全铁液流电池结构特点数据来源：公司官网、USPTO、国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分35of424.2.2.离子传导膜改进：非氟多孔滤膜，替代全氟树脂全氟磺酸树脂隔膜成本高，离子选择性较差，非氟多孔膜是未来重要的替代方案。目前，以Nafion117为代表的全氟磺酸树脂仍然是最常用的钒电池隔膜，其稳定性、电导率都很好，但是成本过高，且离子选择性较差。未来主要发展方向是开发新型隔膜，对全氟磺酸树脂膜进行替代，其中一个有希望的方案是开发非氟多孔滤膜，也是目前液流电池膜材料的研究热点，我国在该领域的研究处于世界前列。中国科学院大连化学物理研究所的张华民团队原创提出“不含离子交换基团”离子筛分传导机理，开发出稳定性、离子选择性较好的非氟多孔膜。不过，目前多数非氟多孔膜的电导率相对全氟磺酸树脂膜较低，导致内阻偏大，有待于进一步研究和改良。图32：中科院大连化物所研发的非氟多孔隔膜数据来源：AdvancedFunctionalMaterials4.2.3.全系统结构优化：小型钒电模组，面向户用储能通过高效整合各个模块，制造集成度较高的小型化钒电模组，有望作为户用灵活储能装置。由于全钒液流电池的本征安全性，可用于人员密集的住宅区，例如户用储能系统。然而，一般的全钒液流电池系统的体积庞大，限制了它在户用储能端的应用。为此，国内外部分企业开始探索小型钒电模组，主要是通过提高电堆的功率密度实现电堆的小型化，再整合各个模块，提高集成度，从而减小系统的总体积。目前，小型化的全钒液流电池可做到与家用冰箱的尺寸相近，可以作为工商业生产以及家庭用电的应急储备设施，已经出现了一些成型的产品。例如，国内的大连融科储能技术发展有限公司推出的ReFlexTM系列，以及德国Voltstorage公司推出的全钒液流电池模块，每个小电池模块储能时长为4h，可以独立工作，也可通过多个模块串联提高电堆功率。这种小型化钒电模组拓宽了应用场景，为全钒液流电池的产业化注入了新的活力。图33：大连融科的ReFlexTM系列小型可扩展全钒液流电池模组数据来源：公司官网、国泰君安证券研究行业专题研究请务必阅读正文之后的免责条款部分36of424.3.发展速度：长期靠技术，短期靠模式，近期靠政策液流电池技术不是新生事物，与锂离子电池技术在几乎同时诞生，在70~80年代一度曾是储能电池的主流方向，而那时的锂离子电池还处于萌芽阶段，因为金属氧化物电极材料才刚刚出现，性能和成本上都不及全钒液流电池。当时的国际环境大背景是美苏“太空竞赛”与两次石油危机，而全钒液流电池恰好诞生于此期间。作为一种可靠的储能技术，全钒液流电池受到了美国、日本等国家重点扶持，在此期间飞速发展。可见，新技术的早期发展依赖政府支持，背后具有政治因素和战略目的。此后，锂离子电池电极材料突破，因能量密度较高而被大规模用于消费电子和交通工具，销量的增长又反过来促进企业研发和生产，成本不断降低。相比之下，全钒液流电池过去长期不温不火，关键在于需求有限，市场认可度不够。近年来，由于国内外锂离子电池储能电站事故频发，具有本征安全性和长寿命的全钒液流电池再次受到人们重视。尽管全钒液流电池目前在初始成本方面与锂离子电池尚有差距，能量密度也远不及后者，但完全可以在中大规模储能领域发挥出自身无可替代的优势，这就为大规模应用创造了条件。此外，从锂离子电池发展历史看，成本降低也非一蹴而就，得益于技术进步和规模经济效应的共同作用。随着能源结构调整的加快，安全政策的出台，全钒液流电池很可能以储能产业的一些细分赛道为突破口，跨越目前的成本约束，进而全面崛起。图34：锂离子电池成本及全钒液流电池成本快速降低数据来源：ourworldindata、ReportsnReports、国泰君安证券研究（1）技术进步是最核心生命力：简化电解液工艺，提高倍率和容量简化电解液工艺：直接从钒渣生产电解液全钒液流电解液的制备通常以五氧化二钒为初始原料，而五氧化二钒本身是从钒渣中提取的，若直接从钒渣开始生产电解液，电解液的加工成本可以进一步降低。从钒渣提取五氧化二钒经历了液相富集和固相析出的过程，而五氧化二钒在制成电解液时又从固相变回液相，如果从钒渣提钒工艺中间的液相环节直接获取五价钒硫酸盐溶液，进行还原或电解处理，可以缩短电解液的制造流程。该方案与钒渣处理绑定，只有具备较大产能规模的上游钒矿加工企业才能做到。行业专题研究请务必阅读正文之后的免责条款部分37of42提高倍率和容量：增大工作电流密度和储能时长在相同的电堆材料用量情况下，电堆的工作电流密度越大，单位时间内输运的电能就越多，也就意味着荷载相同水平的电能，需要的电堆材料越少，这样就降低了电堆用料的成本。对于功率一定的钒电池系统而言，电堆属于固定成本，电解液属于可变成本，而能量单元与功率单元相互独立，在功率单元成本固定的情况下，通过扩容能量单元就能增大储能时长，即增大总储电量，那么分摊到每一度电上的电堆成本就被稀释了。因此，增大工作电流密度和储能时长，本质上摊薄了电堆的度电成本，进而降低了整个系统的总度电成本。图35：长时储能可以降低全钒液流电池系统度电成本数据来源：储能科学与技术、国泰君安证券研究（2）商业模式是产业化快车道：上下游一体化，电解液金融化纵向一体化回顾锂离子电池产业的发展，很多锂电龙头都运用了纵向一体化模式，例如宁德时代采用收购及签署战略性长期协议的方式，与上游矿产企业绑定，稳定了锂、钴等正极材料必需金属的供应。买入原料后，由前躯体厂商代工生产三元前躯体，保障原材料供应以及压低原料成本。同时为降低原材料供应风险，成立合资公司用于研发生产碳酸锂、氢氧化锂以及三元、磷酸铁锂等正极材料。纵向一体化在锂离子电池产业的成功运用，对于全钒液流电池产业具有重要的借鉴意义，供应链的专门化不仅能有效降低采购成本，减轻钒价格波动影响，还能显著提升生产效率。尤其是开发设计电解液、电堆、配套辅助材料和控制系统等环节，通过专门化原料供应、工艺设备和生产经验的积累，能提高并稳定产品的良率，进而建立标准化生产工艺，产生规模效应。目前，已有部分钒电池企业与上游钒材料企业进行了战略合作，典型的如大连融科与攀钢钒钛。电解液租赁/回收电解液占系统总成本的40%左右，该材料成本很难直接降低，不仅导致系统整体成本居高不下，还极易受钒价格波动影响。由于系统运行寿命很长，且电解液只含单一活性元素钒，几乎零损耗，退役残值高达初值的70%以上。因此，可以针对全钒液流电池的电解液开展两大业务——行业专题研究请务必阅读正文之后的免责条款部分38of42电解液租赁和电解液回收。所谓电解液租赁，是指用户在初期只需一次性支付电堆设备的费用，而电解液的费用则在其后的整个使用周期内以“租金”形式分期支付。这样大幅减少用户在初期的一次性投入，缓解资金压力，又由于全钒液流电池寿命很长，有效分摊了全周期成本。当电解液报废时，再将其出售给专门的电解液回收公司（例如上游的钒矿加工企业），进行统一处理和再利用，再进行二次销售。如此，厂商就收回了电解液残值，抵消了相应的初期投入，实际的净成本就大幅降低。同时，钒资源也得到了充分的循环利用。在此基础上，可以发展更丰富的金融运作和商业模式，进一步降低成本、控制风险。（3）政策指令是最强的催化剂：大规模储能，安全是底线政策鼓励液流电池等电化学储能技术发展。随着国家“双碳”目标确立，能源结构调整加快，新能源发电的装机量不断增加，与之相应的储能需求也日渐攀升。根据国家发改委、能源局《关于加快推动新型储能发展的指导意见》，2025年我国新型储能装机规模将达到30GW以上，储能装机需求将快速增长。目前，很多地方政府都对新增的新能源发电项目做了配储比例的要求。相比于抽水蓄能，电化学储能电站建造周期短，而且没有地理条件限制，其渗透率逐渐提升。同时，政府也出台了一系列的政策，鼓励发展新型储能技术。2022年2月，国家发改委和国家能源局联合发布《“十四五”新型储能发展实施方案》，将百兆瓦级液流电池技术纳入“十四五”新型储能核心技术装备攻关重点方向之一。6月，两部门又联合发布《关于进一步推动新型储能参与电力市场和调度运用的通知》，明确了新型储能作为独立储能的市场地位。这些政策的出台对电化学储能产业具有重要促进作用。政策对电化学储能技术的安全性要求趋严。据不完全统计，近10年间全球发生了数十起储能电站起火事故，仅2022年上半年间就新增10多起，其中约有80%是采用三元锂离子电池，其次是磷酸铁锂电池、钠硫电池，主要原因：1）锂离子本身安全系数低，尤其是三元正极锂离子电池；2）锂离子电池在全球电化学储能市场中的渗透率最高。为规范行业发展，防范安全事故，国家能源局综合司在2022年6月底发布了《防止电力生产事故的二十五项重点要求（2022年版）（征求意见稿）》，对电化学储能电站的选址和布局做了明确要求，其中对锂离子电池储能要求最严苛；对电化学储能可用的电池技术种类做了限定，明确将三元锂电、钠硫电池踢出了中大型电化学储能的可选方案，对动力电池梯次利用态度是“不宜选用”，若采用则应进行一致性筛选并结合溯源数据安全评估，本质是增加成本。可见，国家对于储能电池的安全性提出了较高的要求，今后相关企业投建电化学储能电站时，将不得不综合考虑多方面因素，真正将电化学储能实用化，这将对整个行业起到规范约束作用。储能作为一种大型公共设施，安全性永远是底线，因此具有本征安全性的水系液流电池将在中大型电化学储能中真正发挥其优势。未来，随着电化学储能电站的大规模运行，相关政策必然会陆续出台，主旋律仍然是安全性，因此钒电池的下游需求将大大提升，规模效应随之而来，进而催化整个产业的发展，而一旦产业链被打通并形成闭环后，钒电池的全生命周期低成本也就显现出来了。行业专题研究请务必阅读正文之后的免责条款部分39of42图36：频频发生的锂离子电池储能电站爆炸事件数据来源：腾讯网、国泰君安证券研究表12：2022年以来全球电化学储能相关事故频发时间国家事故1月12日中国京港澳高速上一辆满载储能系统的货车突然起火1月12日韩国韩国蔚山南区SK能源公司发生火灾1月17日韩国庆尚北道军威郡牛宝郡新谷里的太阳能发电厂发生火灾2月13日美国美国加州MossLanding储能电站项目发生事故2月13日澳大利亚阿德莱德北部一个车库的家用电池储能系统发生火灾2月18日中国江西某储能项目中存放阶段的电池舱剧烈燃烧3月3日德国公寓楼地下室内的电池储能系统因技术缺陷而爆炸4月5日美国加州ValleyCenter的Terra-Gen电池储能项目发生了一场小火灾4月21日美国SaltRiver变电站的SaltRiver电池储能项目起火4月25日美国SaltRiverProject锂离子电池储能系统发生火灾（10MW）5月8日德国卡尔夫区的Althengstett-户用电池储能系统爆炸6月3日法国科西嘉岛Poggio-di-Nazza镇光伏发电场内锂电储能集装箱起火数据来源：北极星储能网、国泰君安证券研究5.投资建议：上游材料端和中游设备端目前全钒液流电池的技术成熟度较高，但产业链尚不健全，处于导入期向成长期过渡阶段，技术壁垒主要集中在电解液配制和电堆的装配设计。我们认为在储能需求大幅增加、国家对电化学储能安全要求趋严的背景下，全钒液流电池的本征安全性、长寿命等优势将更为显著，同时我们看到盐酸基全钒液流电池、小型化全钒液流电池等新技术的出现，这将进一步打开全钒液流电池的成长空间。目前来看，电解液、电堆、隔膜、电控系统等核心材料与部件国内产业链均有相关企业布局。行业专题研究请务必阅读正文之后的免责条款部分40of42表13：多家上市公司加快全钒液流电池产业链布局代码公司环节布局600517.SH国网英大电堆全资子公司武汉南瑞致力于全钒液流电池技术开发，10年前开始布局储能研发，已全面掌握钒电池改性选型技术，具备钒电池本体设计、材料研制、系统集成能力，成功研发高功率钒电池电堆和250kW/500kWh储能系统，申请专利共70项，授权40余项。601727.SH上海电气电堆全钒液流电池业务由其子公司上海电气储能公司负责，相关技术由上海电气中央研究院提供，目前已推出兆瓦级全钒液流电池，可实现分布式、集中式全覆盖调峰调频。300080.SZ易成新能电堆全钒液流电池项目由易成新能参股孙公司开封时代新能源科技有限公司负责筹建，项目目前已完成备案、环评手续；双极板项目目前已经完成中试，正在完善项目备案手续。002335.SZ科华数据PCS公司在发电侧、电网侧、用户侧、微网等储能领域打造多项应用首例，开发了基于液流电池的新型储能逆变器，已获得重要客户的小批量订单，在储能变流器细分具有先发优势，在国际上排进前三甲。002298.SZ中电兴发PCSBMSEMS公司参股投资设立的安徽美能储能系统有限公司，引进美国技术，在PCS、BMS解决方案、混合储能产品(锂电池和液流电池)等方面适用于电力产业链各个环节的电能存储需求；EMS是公司在智慧用能领域所具有的，通过核心技术与全面解决方案能力对能源行业进行数字化赋能，具有可复制性。000629.SZ攀钢钒钛电解液公司与大连博融新材料签订了《战略合作协议》，在协议约定范围内与大连博融下属公司融科技术、恒流公司签订了《三方合作协议》及《全钒液流电池用钒储能介质委托加工协议》。000709.SZ河钢股份电解液公司拥有钒电解液制造技术的自主知识产权。002145.SZ中核钛白电解液2022年7月与四川伟力得签署《战略合作协议》，与四川伟力得成立合资公司，以钒电解液的生产制造实现进一步的资源综合利用，延链补链，打造全钒液流电池储能产业链。0189.HK东岳集团隔膜旗下东岳氢能成立于2017年底，主营产品包括氢燃料电池质子膜、水电解制氢膜、液流电池膜等产品。数据来源：Wind、公司官网、国泰君安证券研究我们认为在全钒液流电池产业化的过程中，电池端和材料端的相关企业都将充分受益：1）电堆端技术壁垒较高，具有技术积累和资本优势的行业龙头将保持长期竞争力，代表性企业是大连融科、北京普能，另有多家上市公司开展了相关布局，受益标的：国网英大、上海电气、易成新能。PCS环节推荐固德威，受益标的：科华数据；EMS环节受益标的：中电兴发；变频器环节推荐汇川技术。2）原材料质量和价格是制约全钒液流电池产能的核心因素，具有规模优势和研发能力的行业龙头将受益。电解液环节受益标的：攀钢钒钛、河钢股份、安宁股份、中核钛白；隔膜环节受益标的：东岳集团。行业专题研究请务必阅读正文之后的免责条款部分41of42表14：投资建议一览代码公司收盘价EPSPE评级2022.07.122022E2023E2024E2022E2023E2024E600517.SH国网英大6.340.210.240.2829.5526.1622.52-601727.SH上海电气4.540.170.200.2326.9522.4719.51-300080.SZ易成新能6.31-------002335.SZ科华数据32.291.131.471.7928.5821.8917.99-002298.SZ中电兴发6.85-------688390.SH固德威306.678.6012.20-48.7134.34-增持300124.SZ汇川技术62.291.582.11-37.9628.38-增持000629.SZ攀钢钒钛6.500.220.250.2829.6926.0023.37-000709.SZ河钢股份2.990.240.24-12.2312.50--002978.SZ安宁股份42.973.824.224.6311.2610.179.28-002145.SZ中核钛白8.96-------0189.HK东岳集团8.721.641.902.054.563.943.65-备注：国网英大、上海电气、科华数据、攀钢钒钛、河钢股份、安宁股份、东岳集团盈利预测来自于Wind一致预期数据来源：Wind、国泰君安证券研究6.风险提示政策落地不及预期。虽然全钒液流电池具有诸多优势，但其产业化速度很大程度上依赖于政策催化，本次能源局的《征求意见稿》很大程度上提振了市场对钒电未来前景的信心，但后续的发展还需要更细致的政策进一步催化，尤其是各地方政府的具体政策。若后续的地方政策出台和执行力度不够，则会影响电化学储能的产业化进程。成本下降不及预期。虽然全钒液流电池全生命周期成本较低，但一次性装机成本偏高，严重制约该技术的发展。目前该技术尚未完全实现产业化，成本下降的实现依赖于底层技术突破和规模效应的出现。若全钒液流电池成本下降不及预期，将严重拖累其后续的产业化进程。产业链形成不及预期。全钒液流电池的产业链形成需要上下游企业的博弈与合作，而非纯技术因素。目前，掣肘全钒液流电池发展的重要因素是供给侧钒原料年产量的有限，和用户侧商业模式的不成熟。如果未来上游产能释放不足，下游盈利模式不完善，那么将该产业可能面临经济性不足，导致产业化进度迟滞。其他新型储能技术的威胁。新型储能技术除全钒液流电池以外，还有钠离子电池、压缩空气储能等等，而且技术迭代迅猛，因此全钒液流电池也面临很大的挑战。行业专题研究请务必阅读正文之后的免责条款部分42of42本公司具有中国证监会核准的证券投资咨询业务资格分析师声明作者具有中国证券业协会授予的证券投资咨询执业资格或相当的专业胜任能力，保证报告所采用的数据均来自合规渠道，分析逻辑基于作者的职业理解，本报告清晰准确地反映了作者的研究观点，力求独立、客观和公正，结论不受任何第三方的授意或影响，特此声明。免责声明本报告仅供国泰君安证券股份有限公司（以下简称“本公司”）的客户使用。本公司不会因接收人收到本报告而视其为本公司的当然客户。本报告仅在相关法律许可的情况下发放，并仅为提供信息而发放，概不构成任何广告。本报告的信息来源于已公开的资料，本公司对该等信息的准确性、完整性或可靠性不作任何保证。本报告所载的资料、意见及推测仅反映本公司于发布本报告当日的判断，本报告所指的证券或投资标的的价格、价值及投资收入可升可跌。过往表现不应作为日后的表现依据。在不同时期，本公司可发出与本报告所载资料、意见及推测不一致的报告。本公司不保证本报告所含信息保持在最新状态。同时，本公司对本报告所含信息可在不发出通知的情形下做出修改，投资者应当自行关注相应的更新或修改。本报告中所指的投资及服务可能不适合个别客户，不构成客户私人咨询建议。在任何情况下，本报告中的信息或所表述的意见均不构成对任何人的投资建议。在任何情况下，本公司、本公司员工或者关联机构不承诺投资者一定获利，不与投资者分享投资收益，也不对任何人因使用本报告中的任何内容所引致的任何损失负任何责任。投资者务必注意，其据此做出的任何投资决策与本公司、本公司员工或者关联机构无关。本公司利用信息隔离墙控制内部一个或多个领域、部门或关联机构之间的信息流动。因此，投资者应注意，在法律许可的情况下，本公司及其所属关联机构可能会持有报告中提到的公司所发行的证券或期权并进行证券或期权交易，也可能为这些公司提供或者争取提供投资银行、财务顾问或者金融产品等相关服务。在法律许可的情况下，本公司的员工可能担任本报告所提到的公司的董事。市场有风险，投资需谨慎。投资者不应将本报告作为作出投资决策的唯一参考因素，亦不应认为本报告可以取代自己的判断。在决定投资前，如有需要，投资者务必向专业人士咨询并谨慎决策。本报告版权仅为本公司所有，未经书面许可，任何机构和个人不得以任何形式翻版、复制、发表或引用。如征得本公司同意进行引用、刊发的，需在允许的范围内使用，并注明出处为“国泰君安证券研究”，且不得对本报告进行任何有悖原意的引用、删节和修改。若本公司以外的其他机构（以下简称“该机构”）发送本报告，则由该机构独自为此发送行为负责。通过此途径获得本报告的投资者应自行联系该机构以要求获悉更详细信息或进而交易本报告中提及的证券。本报告不构成本公司向该机构之客户提供的投资建议，本公司、本公司员工或者关联机构亦不为该机构之客户因使用本报告或报告所载内容引起的任何损失承担任何责任。评级说明评级说明1.投资建议的比较标准投资评级分为股票评级和行业评级。以报告发布后的12个月内的市场表现为比较标准，报告发布日后的12个月内的公司股价（或行业指数）的涨跌幅相对同期的沪深300指数涨跌幅为基准。股票投资评级增持相对沪深300指数涨幅15%以上谨慎增持相对沪深300指数涨幅介于5%～15%之间中性相对沪深300指数涨幅介于-5%～5%减持相对沪深300指数下跌5%以上2.投资建议的评级标准报告发布日后的12个月内的公司股价（或行业指数）的涨跌幅相对同期的沪深300指数的涨跌幅。行业投资评级增持明显强于沪深300指数中性基本与沪深300指数持平减持明显弱于沪深300指数国泰君安证券研究所上海深圳北京地址上海市静安区新闸路669号博华广场20层深圳市福田区益田路6009号新世界商务中心34层北京市西城区金融大街甲9号金融街中心南楼18层邮编200041518026100032电话（021）38676666（0755）23976888（010）83939888E-mail：gtjaresearch@gtjas.com
