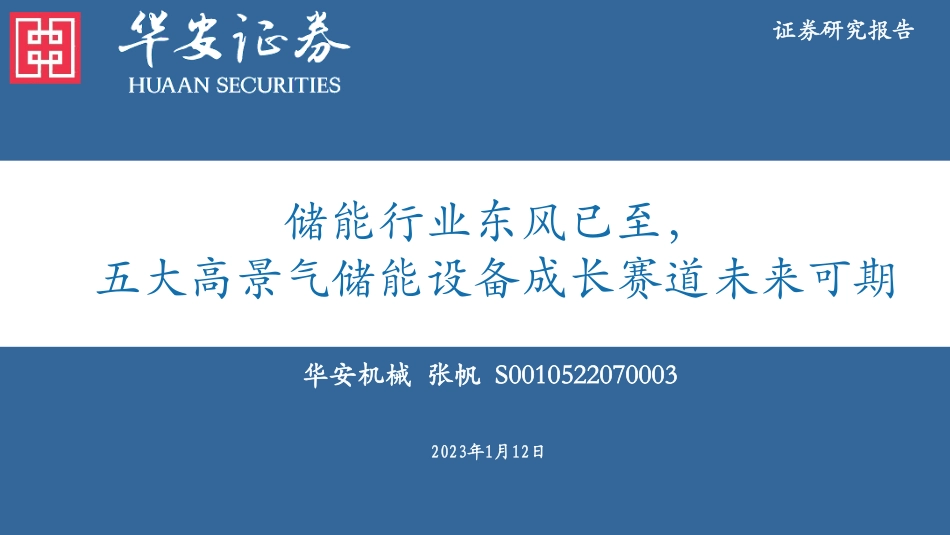

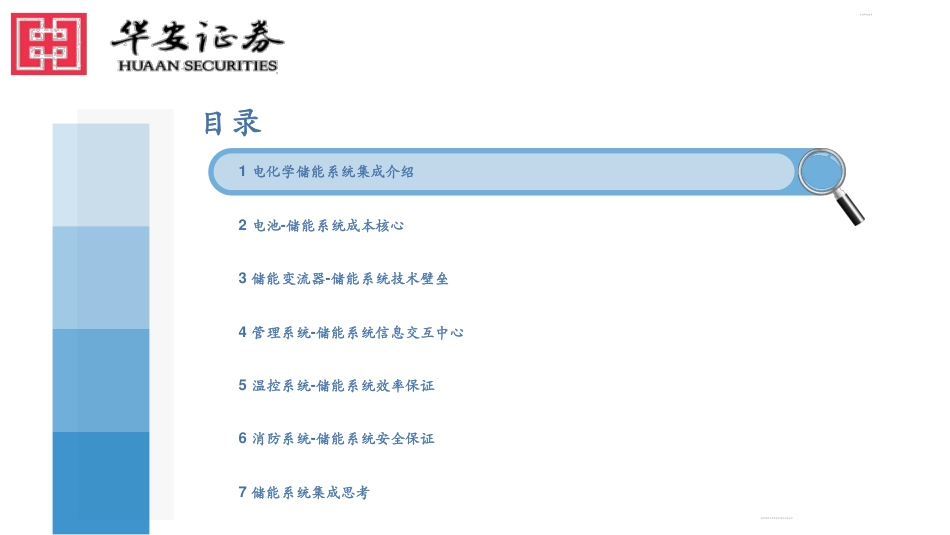

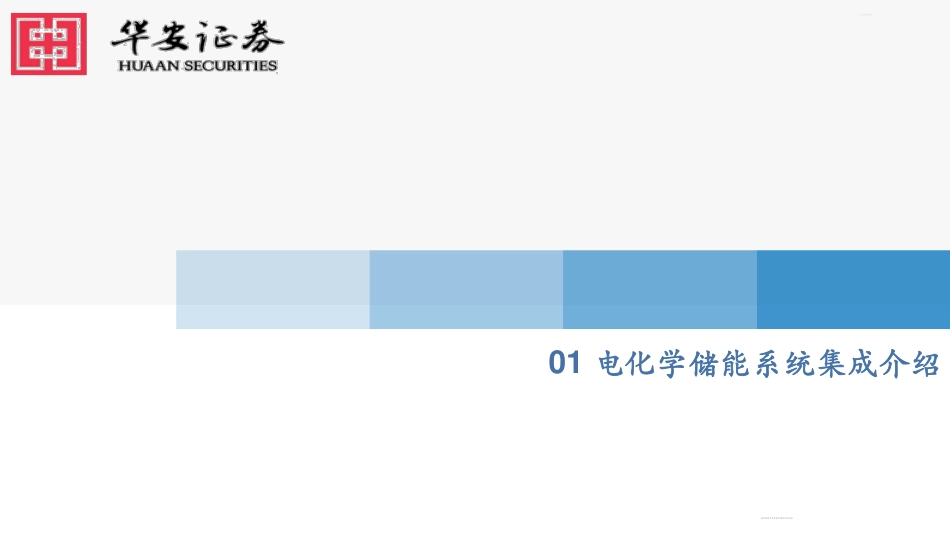

敬请参阅末页重要声明及评级说明证券研究报告储能行业东风已至，五大高景气储能设备成长赛道未来可期证券研究报告华安机械 张帆 S00105220700032023年1月12日敬请参阅末页重要声明及评级说明证券研究报告目录1 电化学储能系统集成介绍2 电池-储能系统成本核心3 储能变流器-储能系统技术壁垒4 管理系统-储能系统信息交互中心5 温控系统-储能系统效率保证6 消防系统-储能系统安全保证7 储能系统集成思考敬请参阅末页重要声明及评级说明证券研究报告01 电化学储能系统集成介绍敬请参阅末页重要声明及评级说明证券研究报告华安证券研究所1.1 新型储能技术介绍4•新型储能技术路线具有多样化特征。多种新型储能技术正逐步从示范试验走向商业化应用，在电力系统各个环节发挥重要作用。•从目前的现状来看，锂电池储能在规模化发展的新型储能中占据绝对主导地位。•对比目前抽水储能度电成本，目前主流的电化学锂电池储能度电成本降低空间大，储能系统降本需求旺盛。资料来源：电力规划设计总院，华安证券研究所整理图1：2022年新型储能技术对比技术类别项目功率规模 放电时长 响应时间 综合效率/%循环寿命/次 功率型应用 容量型应用 技术成熟度 度电成本/元/kWh抽水储能百MW以上1-24hmin级70-8015000-25000不适合完全适合成熟0.21-0.25压缩空气储能几十-几百MW1-24hmin级65-7515000-25000不适合完全适合商业化早期 0.20-0.24全钒液流电池kW-百MWm-hms级65-755000-15000+不适合完全适合商业化早期0.7-1.0氢储能kW-百MW以上NANA30-50NANA完全适合开发阶段50-80元/kg飞轮储能kW-几十MWs-30minms级9010000+完全适合不适合商业化早期 9.2-12.7/元/MW超级电容储能kW-几十MWs-mms级70-9510000+完全适合不适合开发阶段12.7-17.3元/MW铅酸（铅碳）电池kW-几十MWm-hms级50-85300-1500适合完全适合成熟0.5-0.7锂电池kW-几百MWm-hms级85-956000-10000完全适合完全适合成熟0.6-0.8钠离子电池 kW-几十MWm-hms级803000或更高完全适合完全适合开发阶段0.9-1.2敬请参阅末页重要声明及评级说明证券研究报告华安证券研究所1.2 电池储能系统介绍5•电池储能系统，是一种由蓄电池和并联电压型变流器构成的能量存储系统，具备快速调节与交流系统间交换（输出或吸收）功率（有功或无功）的能力。•根据实际应用，电池储能系统主要包含电池、储能变流器（PCS）、温控系统、消防系统以及管理控制系统和其他软硬件系统。•不同于动力电池系统，储能电池系统在...
