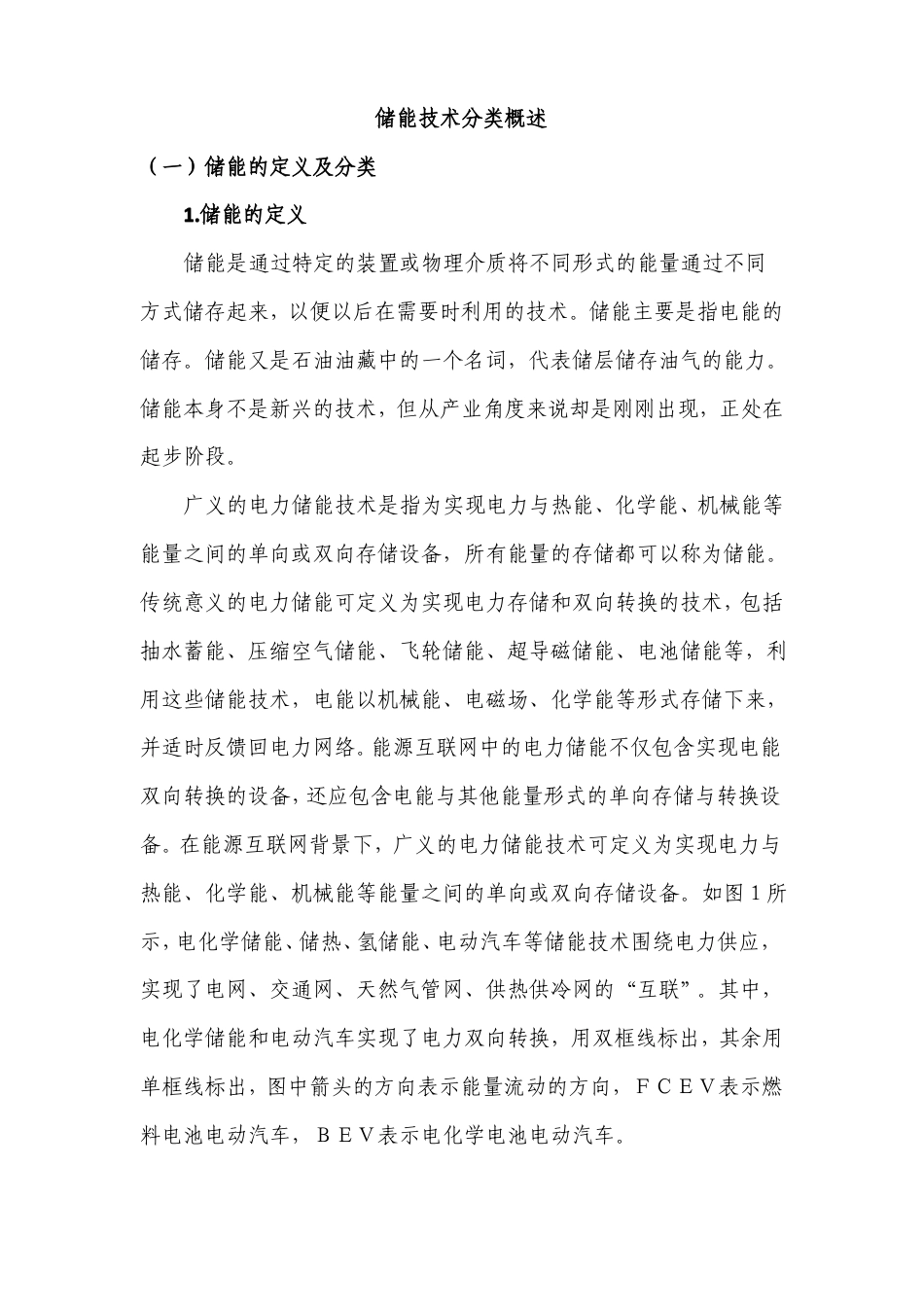

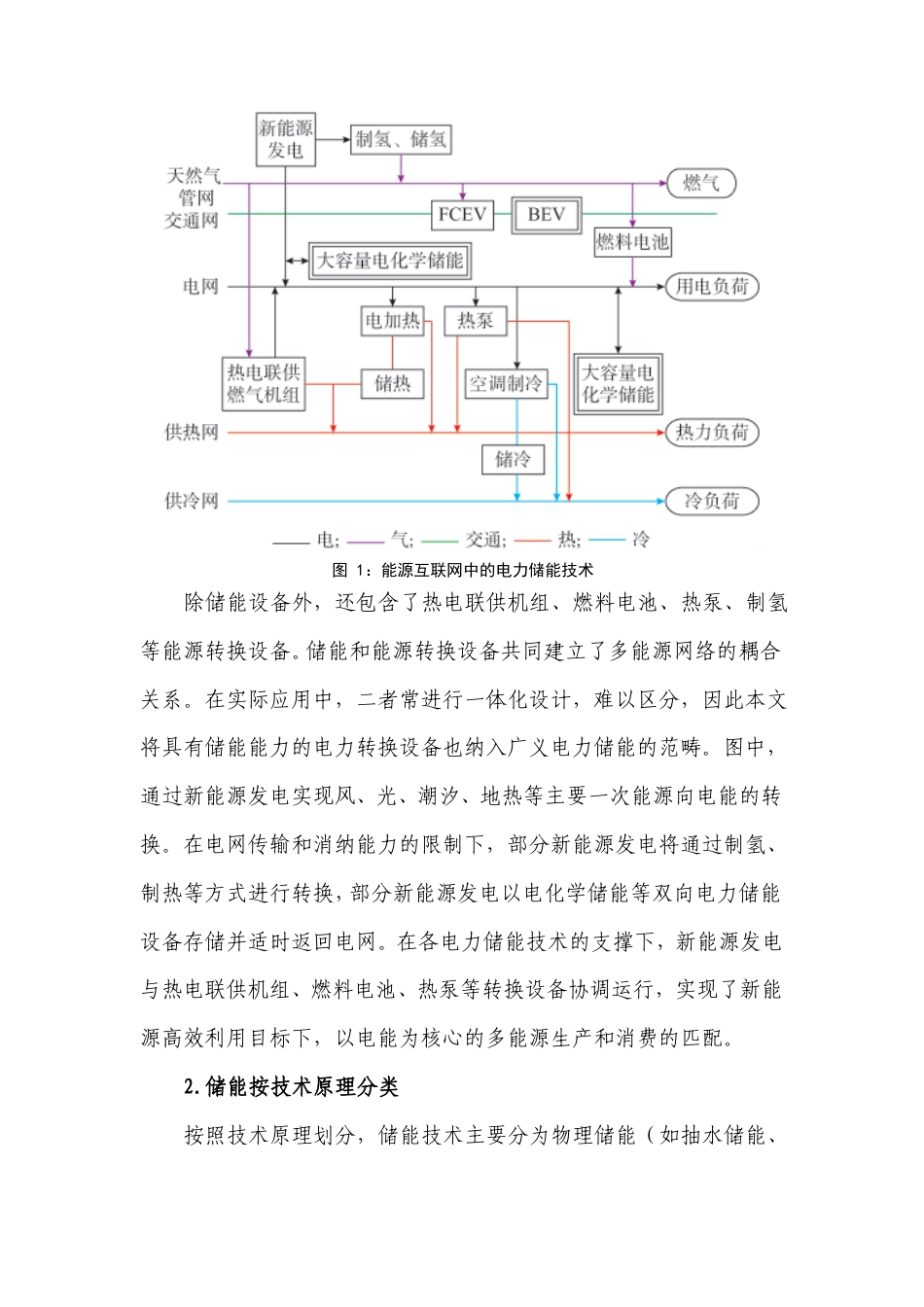

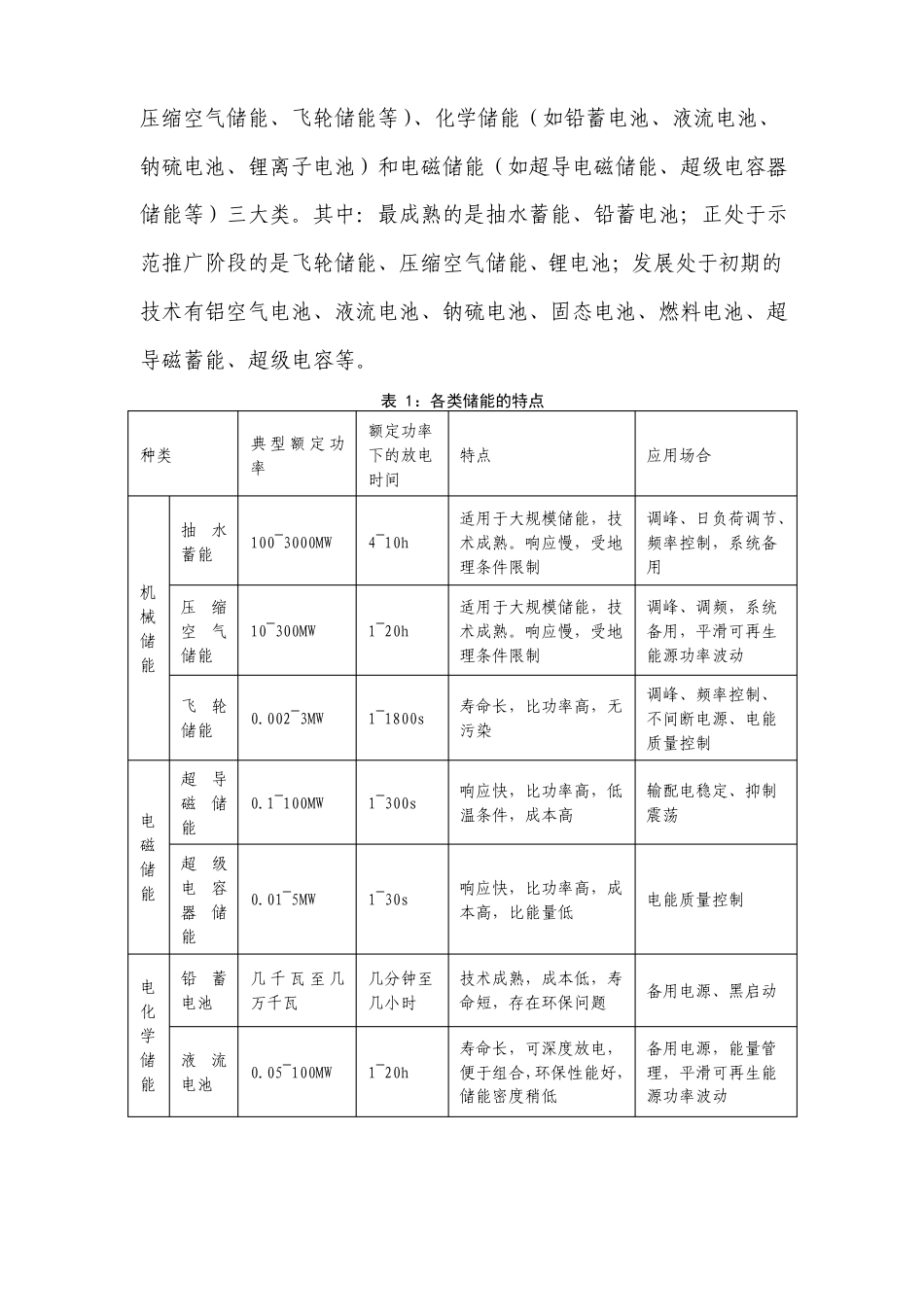

储能技术分类概述（一）储能的定义及分类1.储能的定义储能是通过特定的装臵或物理介质将不同形式的能量通过不同方式储存起来，以便以后在需要时利用的技术。储能主要是指电能的储存。储能又是石油油藏中的一个名词，代表储层储存油气的能力。储能本身不是新兴的技术，但从产业角度来说却是刚刚出现，正处在起步阶段。广义的电力储能技术是指为实现电力与热能、化学能、机械能等能量之间的单向或双向存储设备，所有能量的存储都可以称为储能。传统意义的电力储能可定义为实现电力存储和双向转换的技术，包括抽水蓄能、压缩空气储能、飞轮储能、超导磁储能、电池储能等，利用这些储能技术，电能以机械能、电磁场、化学能等形式存储下来，并适时反馈回电力网络。能源互联网中的电力储能不仅包含实现电能双向转换的设备，还应包含电能与其他能量形式的单向存储与转换设备。在能源互联网背景下，广义的电力储能技术可定义为实现电力与热能、化学能、机械能等能量之间的单向或双向存储设备。如图１所示，电化学储能、储热、氢储能、电动汽车等储能技术围绕电力供应，实现了电网、交通网、天然气管网、供热供冷网的“互联”。其中，电化学储能和电动汽车实现了电力双向转换，用双框线标出，其余用单框线标出，图中箭头的方向表示能量流动的方向，ＦＣＥＶ表示燃料电池电动汽车，ＢＥＶ表示电化学电池电动汽车。图 1：能源互联网中的电力储能技术除储能设备外，还包含了热电联供机组、燃料电池、热泵、制氢等能源转换设备。储能和能源转换设备共同建立了多能源网络的耦合关系。在实际应用中，二者常进行一体化设计，难以区分，因此本文将具有储能能力的电力转换设备也纳入广义电力储能的范畴。图中，通过新能源发电实现风、光、潮汐、地热等主要一次能源向电能的转换。在电网传输和消纳能力的限制下，部分新能源发电将通过制氢、制热等方式进行转换，部分新能源发电以电化学储能等双向电力储能设备存储并适时返回电网。在各电力储能技术的支撑下，新能源发电与热电联供机组、燃料电池、热泵等转换设备协调运行，实现了新能源高效利用目标下，以电能为核心的多能源生产和消费的匹配。2.储能按技术原理分类按照技术原理划分，储能技术主要分为物理储能（如抽水储能、压缩空气储能、飞轮储能等）、化学储能（如铅蓄电池、液流电池、钠硫电池、锂离子电池）和电磁储能（如超导电磁储能、超级电容器储能等）三大类。其中：最成熟的是抽水蓄能、铅蓄电池；正处于...
