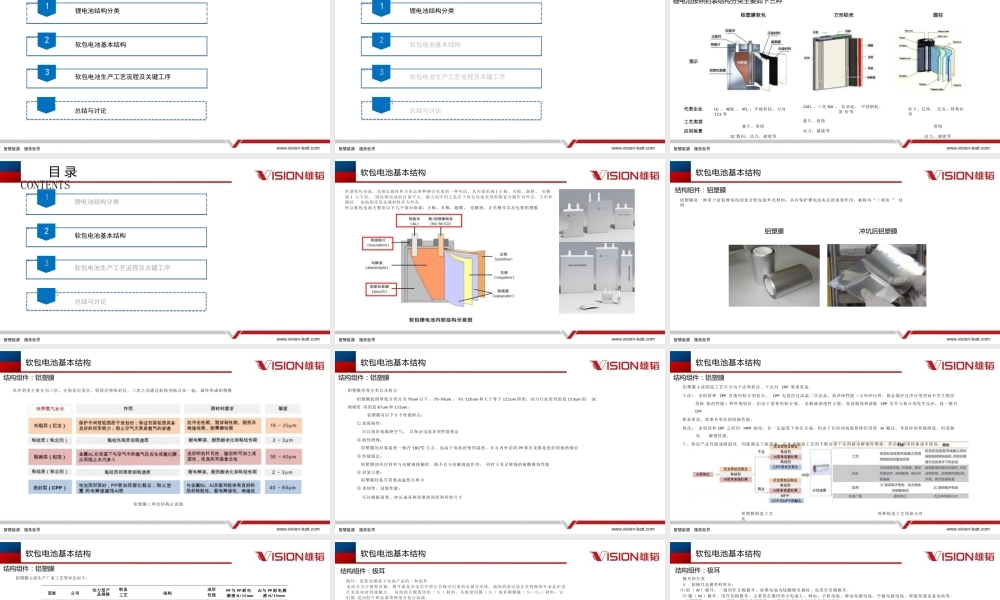

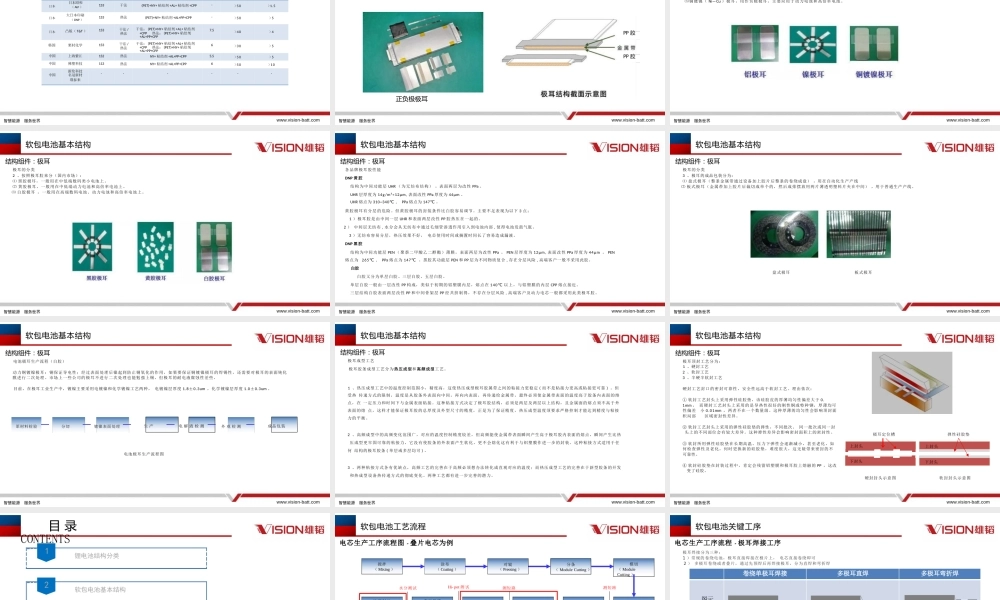

软包电池工艺介绍讲解人:李亚路锂电池结构分类软包电池生产工艺流程及关键工序软包电池基本结构目录CONTENTS4总结与讨论132www.vision-batt.com智慧能源服务世界锂电池结构分类软包电池生产工艺流程及关键工序软包电池基本结构目录CONTENTS4总结与讨论123www.vision-batt.com智慧能源服务世界CATL、三星SDI、比亚迪、中创新航、国轩等叠片、卷绕动力，储能等LG、AESC、ATL，孚能科技，万向123等叠片、卷绕3C数码，动力，储能等松下、亿纬、比克、特斯拉等卷绕动力，储能等图示代表企业工艺类型应用场景铝塑膜软包方形铝壳圆柱锂电池按照封装结构分类主要如下三种锂电池结构分类www.vision-batt.com智慧能源服务世界锂电池结构分类软包电池生产工艺流程及关键工序软包电池基本结构目录CONTENTS5总结与讨论123www.vision-batt.com智慧能源服务世界所谓软包电池，是相比圆柱和方形这两种硬壳电池的一种叫法，其内部组成(正极、负极、隔膜、电解液)与方形、圆柱锂电池的区别不大，最大的不同之处在于软包电池采用铝塑复合膜作为外壳，方形和圆柱电池则采用金属材料作为外壳。所以软包电池主要由以下几个部分组成：正极，负极，隔膜，电解液，正负极耳以及包装铝塑膜软包电池基本结构www.vision-batt.com智慧能源服务世界铝塑膜是一种用于封装锂电池的复合软包装外壳材料，具有保护锂电池电芯的重要作用，被称为“三明治”结构铝塑膜冲坑后铝塑膜软包电池基本结构结构组件：铝塑膜www.vision-batt.com智慧能源服务世界从外到里主要分为三层，分别是尼龙层、铝箔层和热封层，三者之间通过胶粘剂粘合在一起，最终形成铝塑膜软包电池基本结构结构组件：铝塑膜www.vision-batt.com铝塑膜三明治结构示意图智慧能源服务世界铝塑膜厚度分类以及特点铝塑膜按照厚度分类分为70um以下，70-90um，91-120um和大于等于121um四类；动力行业常用的是153um的，3C领域常用的是87um和113um；铝塑膜有以下5个性能特点：①高阻隔性：可以很好地隔绝空气，以保证电池各项性能稳定②耐热绝缘：铝塑膜的封装温度一般在180℃左右，远高于电池的使用温度，并且内外层的PP和尼龙都是很好的地绝缘层③性能稳定：铝塑膜的内层材料与电解液接触时，既不会与电解液起作用，同时又有足够强的耐酸腐蚀性能④封装方便：铝塑膜封装只需要高温热压即可⑤柔韧性、延展性能：可以根据需要，冲压成各种需要的深度和形状尺寸软包电池基本结构结构组件：铝塑膜www.vision-batt.com智慧能源服务世界铝塑膜主流制造工艺可分为干法和热法．干法对CPP要求更高.干法：由铝箔和CPP直接用粘合剂复合，CPP无需经过高温二次结晶，故冲深性能（又叫冲压性，指金属经过冲压变型而不发生裂纹等缺陷的性能）和外观较好。但由于需要用粘合剂，电解液渗透性又强，容易腐蚀和溶胀CPP层并与粘合剂发生反应，故一般对CPP要求更高，需要有更好的阻隔性能。热法：由铝箔和CPP之间用MPP粘结，在一定温度下热压合成，但由于长时间高温烘烤作用使AI脆化，导致冲深性能降低，但是耐电解液性强。干、热法产品性能逐渐趋同．均能满足下游需求．近年来随着工艺的不断改善干法的耐电解液性增强，热法的冲深性能逐步提高。铝塑膜制造工艺两种制造工艺优缺点对比软包电池基本结构结构组件：铝塑膜www.vision-batt.com智慧能源服务世界国家公司动力型产品规格制备工艺结构成形性能PP与PP耐电解液N/15mmAl与PP耐电解液N/15mm日本日本昭和（ALF）153干法(PET)+NY+粘结剂+AL+粘结剂+CPP->50>1.5日本大日本印刷（DNP）153热法(PET)+NY+粘结剂+AL+PP+CPP->50>5日本凸版（T&T）153干法/热法干法：(PET)+NY+粘结剂+AL+粘结剂+CPP热法：(PET)+NY+粘结剂+AL+PP+CPP7.5>40>4韩国栗村化学153干法/热法干法：(PET)+NY+粘结剂+AL+粘结剂+CPP热法：(PET)+NY+粘结剂+AL+PP+CPP6>30>5中国上海紫江152热法NY+粘结剂+AL+PP+CPP5.5>50>5中国佛塑科技113热法NY+粘结剂+AL+PP+CPP6>50>10中国新纶科技名冠新材璞泰来------软包电池基本结构铝塑膜主流生产厂家工艺等对比如下：结构组件：铝塑膜www.vision-batt.com智慧能源服务世界PP胶PP胶极耳，是软包锂离子电池产品的一种组件。电池分...
