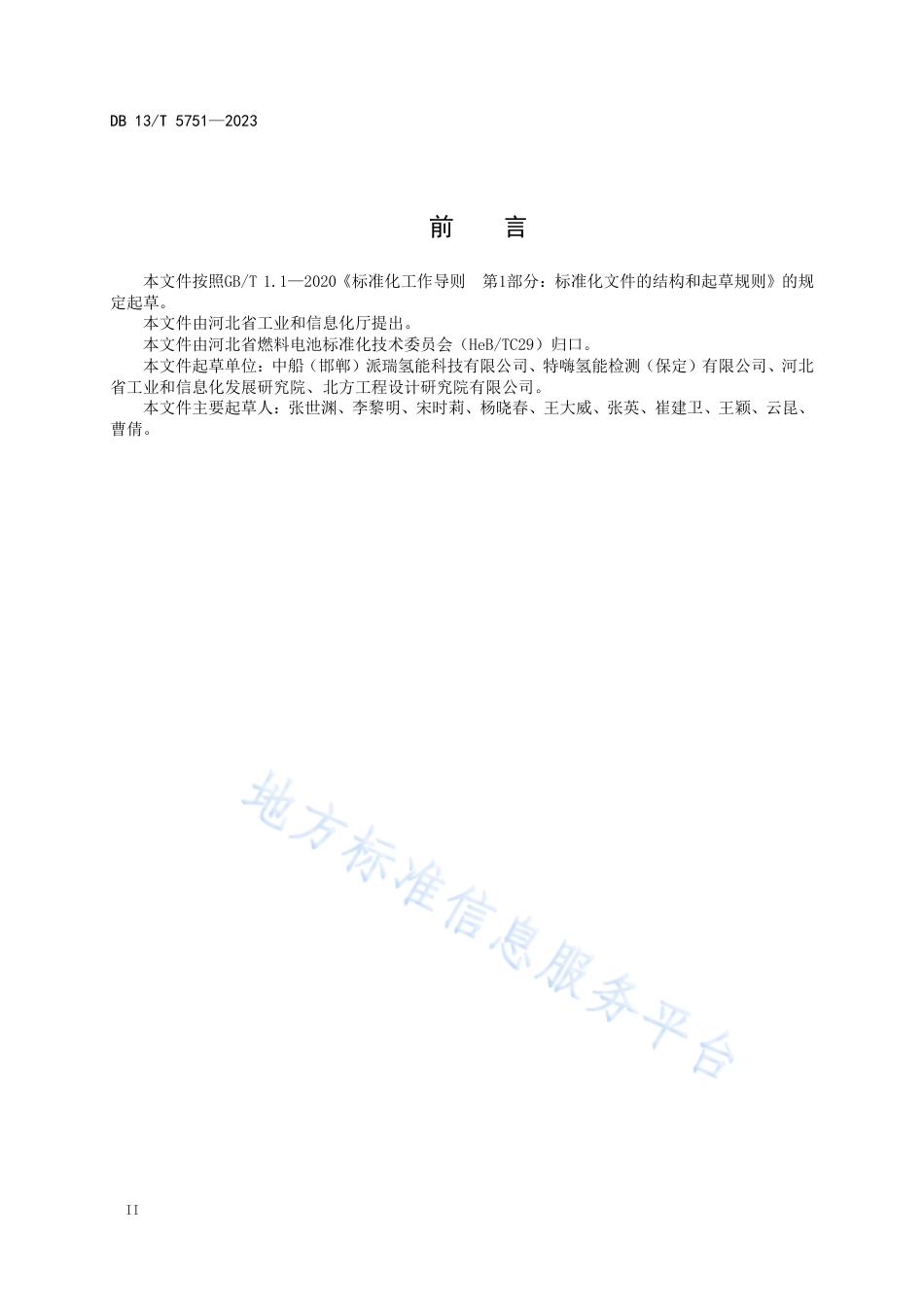

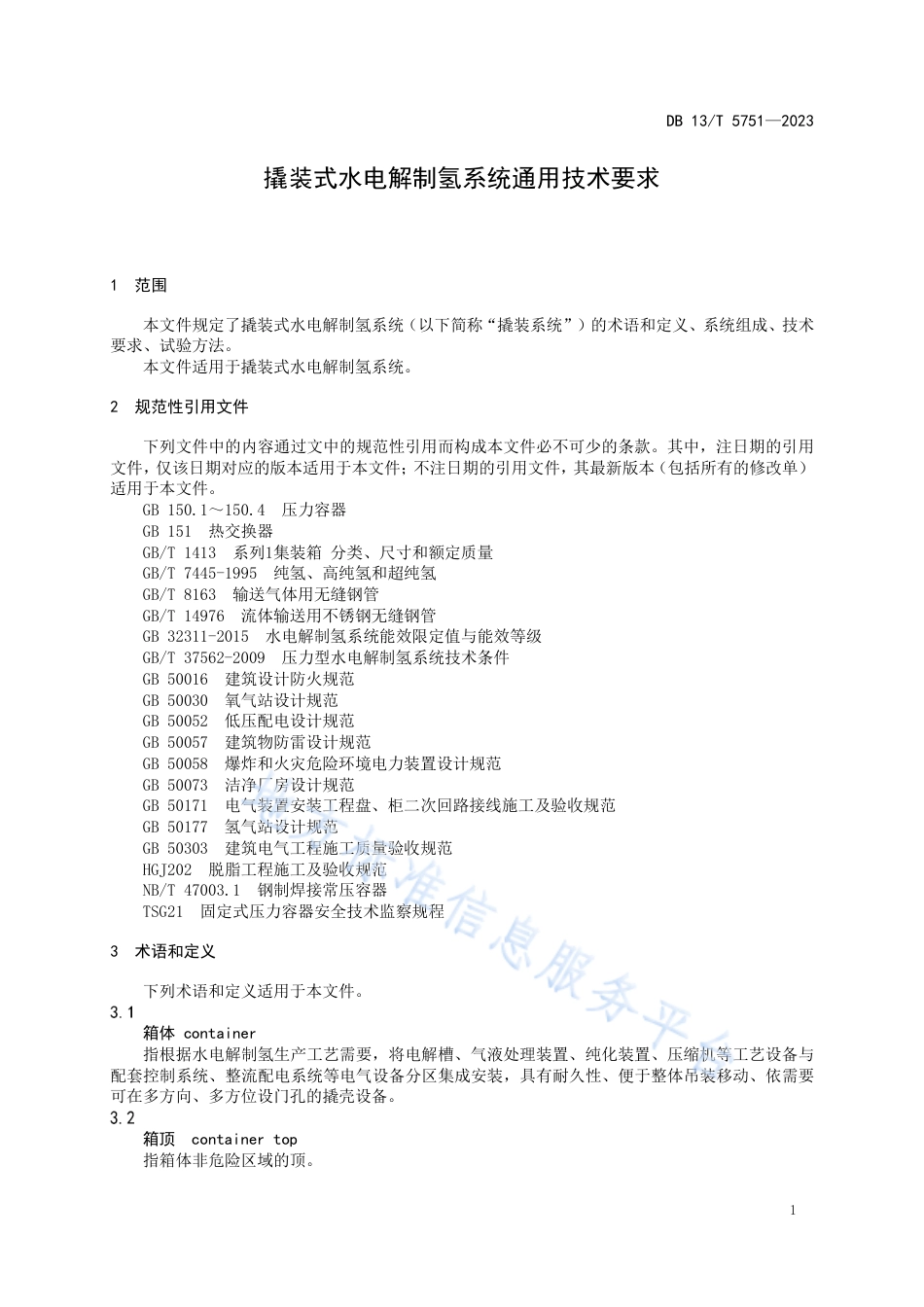

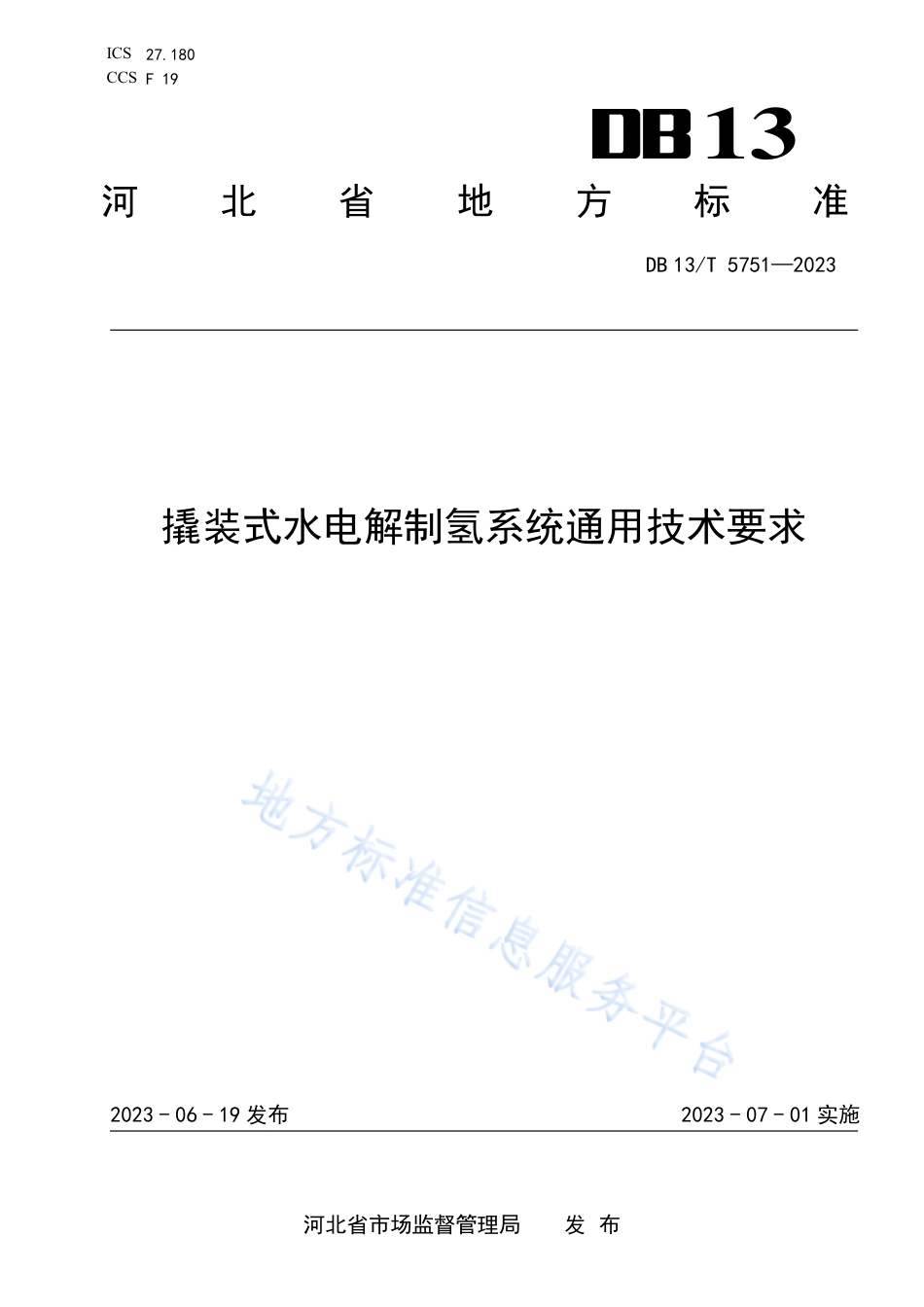

ICS27.180CCSF1913河北省地方标准DB13/T5751—2023撬装式水电解制氢系统通用技术要求2023-06-19发布2023-07-01实施河北省市场监督管理局发布DB13/T5751—2023II前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件由河北省工业和信息化厅提出。本文件由河北省燃料电池标准化技术委员会（HeB/TC29）归口。本文件起草单位：中船（邯郸）派瑞氢能科技有限公司、特嗨氢能检测（保定）有限公司、河北省工业和信息化发展研究院、北方工程设计研究院有限公司。本文件主要起草人：张世渊、李黎明、宋时莉、杨晓春、王大威、张英、崔建卫、王颖、云昆、曹倩。DB13/T5751—20231撬装式水电解制氢系统通用技术要求1范围本文件规定了撬装式水电解制氢系统（以下简称“撬装系统”）的术语和定义、系统组成、技术要求、试验方法。本文件适用于撬装式水电解制氢系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150.1～150.4压力容器GB151热交换器GB/T1413系列1集装箱分类、尺寸和额定质量GB/T7445-1995纯氢、高纯氢和超纯氢GB/T8163输送气体用无缝钢管GB/T14976流体输送用不锈钢无缝钢管GB32311-2015水电解制氢系统能效限定值与能效等级GB/T37562-2009压力型水电解制氢系统技术条件GB50016建筑设计防火规范GB50030氧气站设计规范GB50052低压配电设计规范GB50057建筑物防雷设计规范GB50058爆炸和火灾危险环境电力装置设计规范GB50073洁净厂房设计规范GB50171电气装置安装工程盘、柜二次回路接线施工及验收规范GB50177氢气站设计规范GB50303建筑电气工程施工质量验收规范HGJ202脱脂工程施工及验收规范NB/T47003.1钢制焊接常压容器TSG21固定式压力容器安全技术监察规程3术语和定义下列术语和定义适用于本文件。箱体container指根据水电解制氢生产工艺需要，将电解槽、气液处理装置、纯化装置、压缩机等工艺设备与配套控制系统、整流配电系统等电气设备分区集成安装，具有耐久性、便于整体吊装移动、依需要可在多方向、多方位设门孔的撬壳设备。箱顶containertop指箱体非危险区域的顶。DB13/T5751—20232箱盖containercover指箱体危险区域的顶。危险区域hazardouszone指箱体内安置电解槽、气液处理装置、纯化装置、压缩机等制取、处理氢（氧）气体等工艺设备，和非危险区域之间设有防爆墙的区域。非危险区域nonhazardouszone指箱体内安置控制系统、整流配电系统、闭式冷却水系统等无防爆要求的配套设备的区域。防爆墙explosion-proofwall指危险区域和非危险区域之间的耐爆炸压力较强的隔离设施。3.7泄压设施pressurereliefdevices使爆炸瞬间产生的巨大压力由撬装的内部快速向外排放的建构部件，一般指靠近爆炸危险区域的轻质箱盖、门、窗和箱壁；作为泄压设施的箱盖和箱壁的单位质量不宜超过60kg/m2。4系统组成撬装式水电解制氢系统由箱体、电解槽、气液处理装置、纯化装置、压缩机等工艺设备，和与其配套的控制系统、整流配电系统、辅助系统等设备组成。典型的撬装式制氢系统组成图参见附录A。5技术要求撬装结构5.1.1撬装的尺寸应根据其中放置设备的配套、规格、尺寸确定，宜采用国际标准集装箱型号及尺寸，根据制氢设备规格大小，可选用20英尺，40英尺或40英尺高柜等不同型号，外形尺寸符合GB1413的规定，根据设备规模和工艺需求，可采用多台集装箱进行横向和纵向的拼接。5.1.2箱体为金属构架，箱体底座宜采用工字钢或槽钢焊接制成，满足设备起吊强度要求，主结构立柱应用方钢焊接制成，立柱间距不宜大于2m，侧壁与顶部用钢焊接支撑加固。侧壁与顶棚以轻质防火板制作，侧壁与顶、盖应具有保温功能，保温材料为阻燃材料。底板厚度满足组装和维修要求，可选用厚度为4mm～5mm花纹板。5.1.3箱体表面无划痕。焊缝应平整、光滑、不允许咬边。5.1.4箱体结构强度应满足所安装设备的起吊、运行负荷要求。5.1.5箱体的耐火等级不应低于二级（GB50016）。箱体内的危险区域应设置泄压设施...
