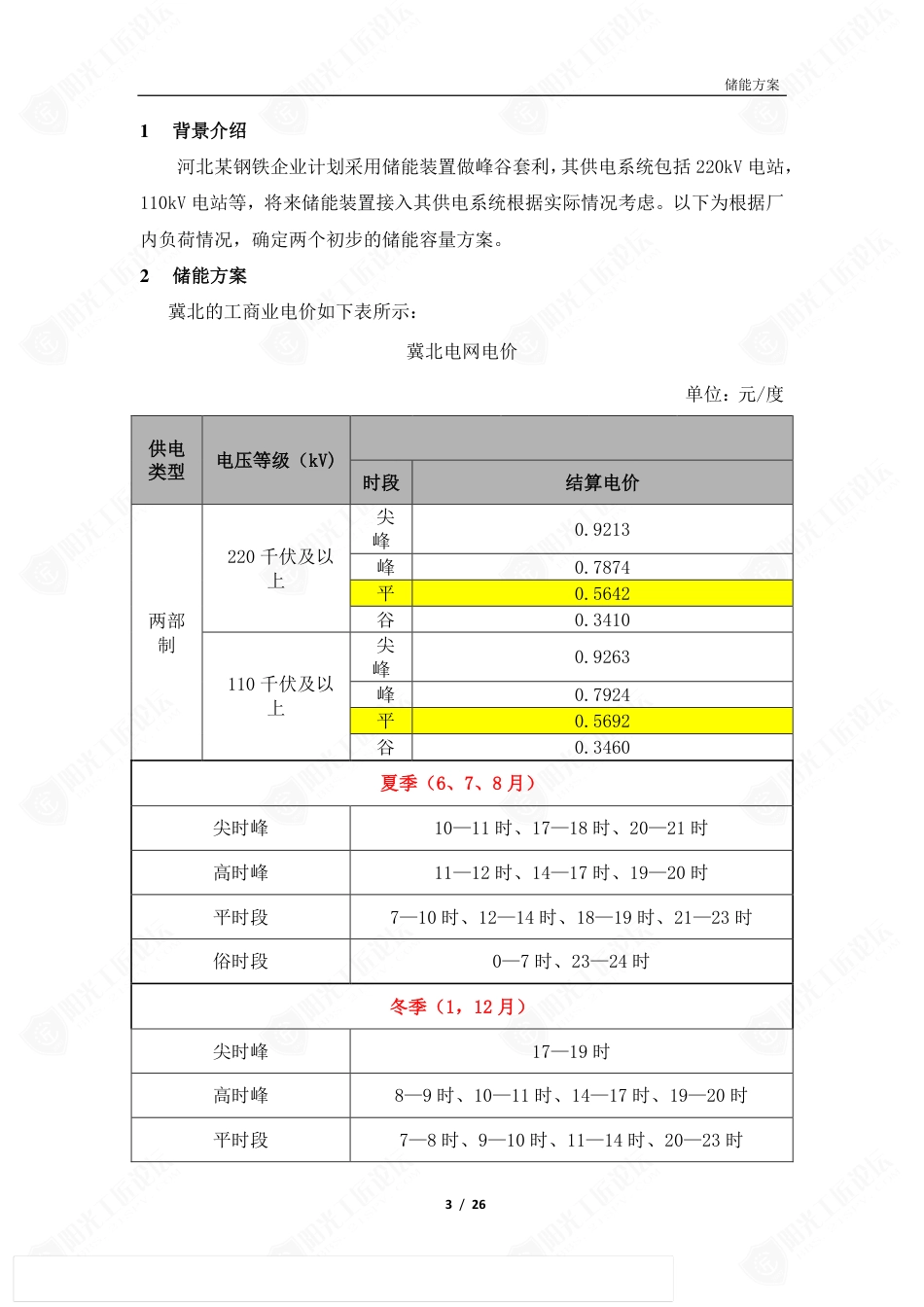

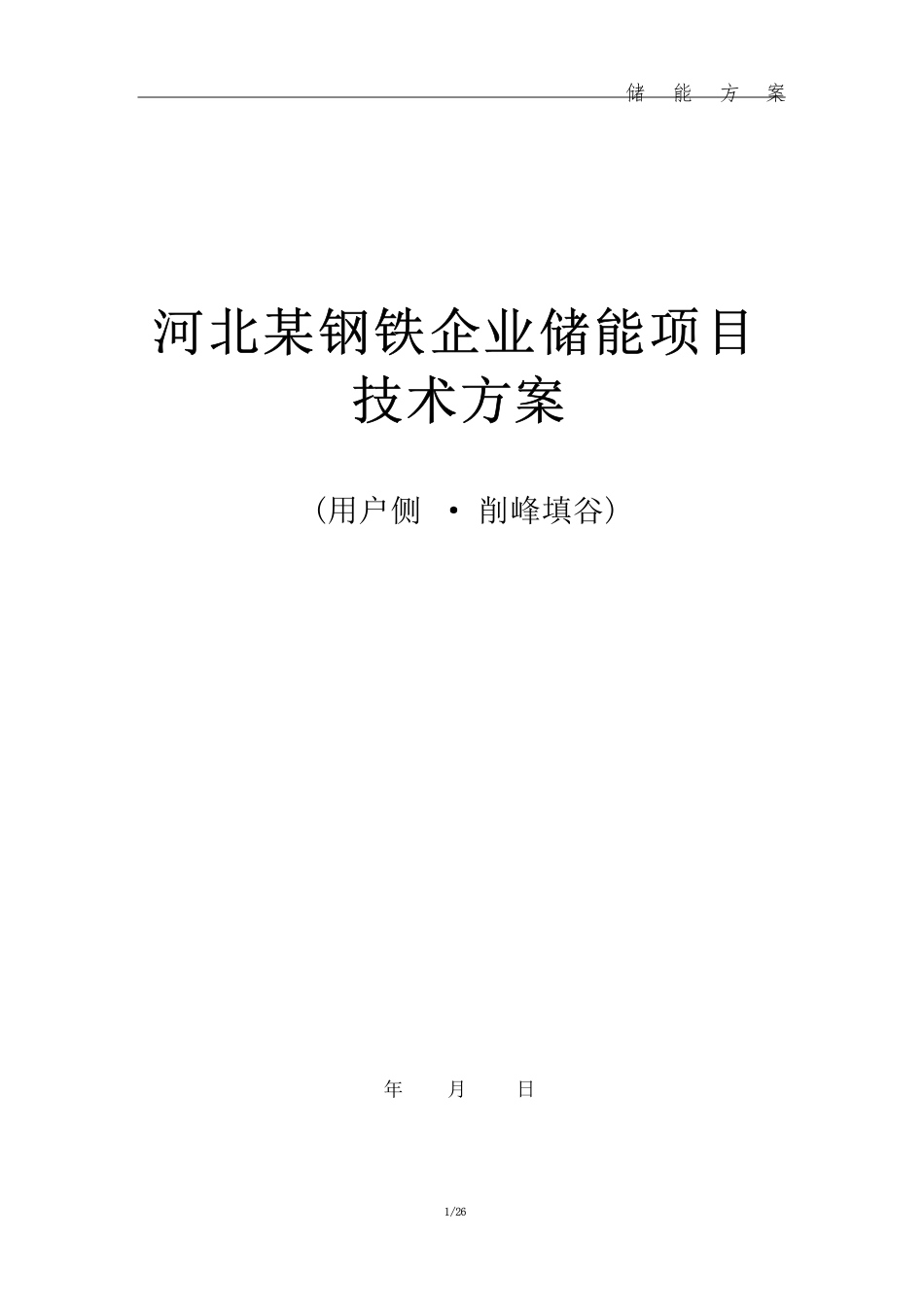

储能方案河北某钢铁企业储能项目技术方案(用户侧·削峰填谷)年月日1/26储能方案1背景介绍河北某钢铁企业计划采用储能装置做峰谷套利，其供电系统包括220kV电站，110kV电站等，将来储能装置接入其供电系统根据实际情况考虑。以下为根据厂内负荷情况，确定两个初步的储能容量方案。2储能方案冀北的工商业电价如下表所示：冀北电网电价单位：元/度供电电压等级（kV)时段结算电价类型220千伏及以尖0.9213两部上峰制峰0.7874110千伏及以平0.5642上谷0.3410尖尖时峰峰0.9263高时峰峰平时段平0.7924俗时段谷0.56920.3460尖时峰夏季（6、7、8月）高时峰平时段10—11时、17—18时、20—21时11—12时、14—17时、19—20时7—10时、12—14时、18—19时、21—23时0—7时、23—24时冬季（1，12月）17—19时8—9时、10—11时、14—17时、19—20时7—8时、9—10时、11—14时、20—23时3/26俗时段储能方案高时峰0—7时、23—24时平时段其他季节（2-5月，9-11月）俗时段9—12时、15—18时、19—21时：7—9时、12—15时、18—19时、21—23时0—7时、23—24时根据厂内负荷初步确定按照40MW充放电功率，按照两种时长考虑，按照40MW/160MWh；40MW/80MW两种供电，储能系统采用液冷方式，户外集装箱式。设备包括电池舱、PCS舱、二次舱等设备。3标准和规范本系统设计参考以下规范和规定。所有后续的修订(不包括勘误表)或对已标注日期的引用标准的修订不适用于本规范，而最新版本的未标注日期的标准将适用于本规范。电池标准:⚫GB/T36276-2018电力储能用锂离子电池⚫GB/T34131-2017电化学储能电站用锂离子电池管理系统技术规范PCS标准:⚫GB/T34120-2017电化学储能系统储能变流器技术规范⚫GB/T34133-2017储能变流器检测技术规程其它标准:⚫ISO9001:2008质量管理体系总体设计方案3.1电池储能系统需求输入➢装机容量：40MW/80MWh或40MW/160MWh➢储能系统应用：削峰填谷（一充一放或两充两放）➢储能接入点：35kV；4/26储能方案图3.1用户侧储能系统解决方案3.2储能系统整体设计方案针对项目容量配置需求，考虑应用环境、运行工况与放电容量需求，系统整体配置为：1）每套箱式电池储能系统由电池簇、热管理系统、消防系统、控制柜、储能变流器、集装箱组成，电池系统通过动力电缆接入PCS的直流侧，经PCS变流后通过动力线缆接入箱变预制舱升压变的低压侧，经升压变升压后接入10kV开关柜经厂内备用间隔接入主变的10kV母线；2）箱变预制舱内主要由变压器、负荷开关柜、箱变测控装置等组成；3）配电及监控预制舱主要包括二次配电系统级监控系统，配电系统为各设备提供二次用电；监控系统包括：能量管理系统、远动装置、对时装置、一体化电源、视频监控集控、消防主机等，能量管理系统用于实现该储能系统内所有电池单体、电池簇、电池系统、变流器PCS、升压变保护测控等的全方位的数据采集、处理、展示、控制；储能系统主要设备储能系统主要设备如下表所示。表3.1储能系统设备组成序号设备名称参数及规格单位1电池系统套5/26序号设备名称参数及规格储能方案1.1电池簇1.2SCC-SBMS,配电+控制单位1.3储能变流器/套1.4控制柜/台1.5消防系统套1.6柜式空调35kV套2集装箱SCB11，台2.1套2.2箱变预制舱/套2.3干式变压器套2.410kV负荷开关柜/套3箱变测控保护装置“手拉手”接至10kV母线台3.1套3.2箱变外壳GGD套3.3配电及监控预制舱计量电表，数据上传至电能台35kV负荷开关柜套3.4量远方终端套变压器/3.5配电柜套3.6含远动装置、交换机3.7电能计量含蘑菇头套3.8台3.9能量管理系统EMS含摄像头、NVR、显示器台3.10远动柜套3.11对时装置/3.12套4视频监控集控设备间线缆套5电能质量在线监测设备台套消防主机套一体化电源集装箱及附件35kV备用间隔改造线缆及线缆套件6/26储能方案储能系统一次拓扑电池储能系统通过动力电缆接入箱变预制舱升压变低压侧，经升压变升压后接入舱内开关柜，经厂内备用间隔接入35kV母线。储能系统电气一次拓扑示意图如图3.1所示，储能系统辅助用电从站用变取电。具体接入情况可以根据现场实际情况进行调整。图3.1储能系统一次拓扑图（供参考）4电池系统设计方案4.1电池系统对外接口电池系统对外连接或通讯的接口如下表所示。表4.1电池分系统对外接口接口类型接口形接口数接口描述式量2A/B/C(储能变流器直流侧<-->箱变）交流接口铜排三相五线或三相四线（集装箱接入系统地2网，控制柜<-->外部供电设备）,双路供电，二次供电铜排一路AC380V电源、一路AC220VUPS供电电2源。RS485支持Modbus-RTU，可扩展7/26储能方案以太网2支持RS485-TCP，可扩展通讯接口以太网2视频监控，摄像机接口，支持PoE供电急停干1用于系统紧急停机接点消防信接入电站现有消防系统，接口类型及数量号1可根据实际情况进行配置4.2电池系统设计电池系统采用电池单体-电池模块-电池簇-电池单元的多层级模块化设计思路。，电池系统电气原理图如下图所示,电池簇经汇流柜汇流后通过动力电缆接至PCS直流侧。PCS500kWPCS500kW1#电池单元：电池簇1~102#电池单元：电池簇11~201MW/4.162MWh电池储能系统图4.1电池储能系统电气原理图电池单体电池单体采用成熟的由全自动生产线生产的标准的280Ah磷酸铁锂（LFP）方形铝壳电芯。此电芯持续功率大、循环寿命高、存储寿命高、安全性高。8/26储能方案图4.3电池单体外形图表4.2电池单体技术参数No.项目规格280Ah1标称容量3.20V2.5V～3.65V2标称电压充电：0℃~55℃放电：-20℃~55℃3工作电压范围-30°C~60°C5.3±0.3kg4工作温度范围173.9x71.5x207.3mm5存储温度6电芯重量7电芯尺寸（WxDxH）电池模块电池模块（电箱）的设计是进行电池串联设计，根据电箱的尺寸和所选的电芯，电箱以52个电芯进行串联，串联后电箱为1P52S，电压为166.4V，具体参数如图所示：9/26储能方案图4.2电池模块外形图电池模块设计方案及特点：安全性能a)过充电:将电池单体充电至电压达到充电终止电压的1.5倍或时间达到1h，不起火、爆炸。b)过放电:将电池单体放电至时间达到90min或电压达到0V，不起火、爆炸。c)短路:按照GB/T36276-2018中A.2.14的短路试验步骤，将电池单体正、负极经外部短路10min，不起火、爆炸。d)挤压:将电池单体挤压至电压达到0V或变形量达到30%或挤压力达到（13±0.78）kN，不起火、爆炸。e)跌落:将电池单体的正极或负极端子朝下从1.5m高度处自由跌落到水泥地面上1次，不起火、爆炸。f)低气压：将电池单体在低气压环境中静置6h，不起火、爆炸、漏液。g)加热:将电池单体以5℃/min的速率由环境温度升至（130±2）℃并保持30min，不起火、爆炸。h)热失控：触发电池单体达到热失控条件，不起火、爆炸。i)阻燃、防爆：电池单体的壳体采用阻燃材料，具备防爆功能，阻燃10/26储能方案等级不低于V-0。高压箱高压箱内配置电池管理系统主控（BCMS）、总正接触器、总负接触器以及风扇冷却回路，所有接触器能够接受BCMS的控制指令，BCMS能够采集各电池模块BMU的个电池单体电压和温度，经过数据收集和分析将数据上报给SBMS，高压箱连接各电池模块串联后的动力回路，作为电池簇动力回路的输入接口，高压箱结构图如下图所示。图4.3高压箱外形图电池簇电柜内部主要安装电池箱、主控箱配套电线电缆，主控箱包括电池管理系统、高低压电器保护件等。电柜的设计采用分组分层设计，机柜外观采用免维护技术。本项目电柜主要安装8个电箱、1个主控箱，电池柜具备完整的安装连接材料，并能完成电池输出端的接线。每套电池簇内的模块之间为串联关系，电池模块之间通过前面板的航空插头使用动力电缆串联连接。电池簇技术参数如下表所示。表4.3电池簇技术参数No.项目规格1标称电压1331.2V2标称容量280Ah3电压范围1164.8~1497.6V4标称能量372.7kWh11/26储能方案5电池箱8pcs6主控箱1pcs7重量约3.1T8尺寸(WxDxH)92411852329mm9冷却方式液冷4.3电池管理系统电池管理系统总体架构与功能电池管理系统（BMS）核心的功能是根据使用环境对电池的充放电过程进行监测和控制，从而确保电池安全的前提下最大限度的利用电池存储的能量。电池管理系统采用三层控制架构设计，如上图所示，包括电池模块控制器(BatteryManagementUnit，以下简称BMU)、电池簇控制器(BatteryClustersSystem，以下简称BCMS)和储能系统电池管理系统（EnergyStorageSystemBatteryManagementSystem，以下简称SBMS)。1)BMU通过高精度的电压、温度采集电路，配合数模转换电路，实现了准确的单体电压、电池组串电压、电流、温度的采集功能。同时根据相应的均衡策略，可针对电池单体间的电量不一致进行均衡；2)BCMS将BMU的采集数据汇总，可进行电池簇容量估计、电池簇剩余电量（SOC）估计、电池簇故障诊断、均衡控制策略、安全控制策略等；3)SBMS实现对储能电池系统的全面控制与保护，实现与PCS、储能就地监控层的通信。12/26储能方案站控系统CAN/RS485PCSLAN1LAN2干结点SBMS电池簇控制器LAN网络N#BCMS电池簇直流高压箱控制器1#BCMS电池模块控制器直流高压箱1#BMU电池模块控制器1#BMUSPISPI电池模块电池模块控制器控制器N#BMUN#BMU图4.4电池管理系统总体架构电池管理系统参数指标表4.1电池管理系统参数指标序号技术指标技术参数1额定工作电压24V/12精度±22(V)电压采样精度13/26储能方案(mV)3电压采样周期15ms，可调(ms)4电流采样精度±0.2%5电流采样周期20ms，可调(ms)6温度采样精度±1(℃)7温度采集范围－40～85(℃)8温度采样周期20ms，可调(ms)9单体均衡电流100(mA)10SOC估算精度≤5%,周期50ms可调11工作温度范围-40～85(℃)12内部通讯周期100(ms)13外部通讯接口CAN\LAN14BAMS事件记录存≥10000条，30G储15历史数据存储≥90天4.4热管理系统热管理系统（ThermalManagementSystem，以下简称TMS）采用集中式风冷，由空调、整体风道（内置流量调节装置）、柜体风道、内置冷却风扇、温湿度传感器等组成。整个热管理系统采用主动风冷方式对储能系统进行温度控制。根据电池系统的运行工况进行热性能分析，分析整个系统的制冷制热需求，利用工业空调和合14/26储能方案理的风道设计，以及每个电池簇内部的风扇和风道优化设计，实现对储能系统内部电芯以及关键部件的有效温度、湿度的控制，使储能系统的工作环境适宜，延长整个系统的使用寿命以及运行的安全可靠。图4.5三层级主动式温控管理系统热管理系统采用三层级设计，在电池组、电池簇、集装箱式系统，都进行了针对性的设计，保证整个电池系统能够工作在-20℃~+45℃温度范围内，集装箱内温度可以控制在温度范围+15℃~+40℃，温差不大于8℃。1)系统层级采用并联风路，保证了各个电池簇之间的温度均匀性。2)电池簇层级➢空调风从柜体顶部进入，流向柜体背部，经过插箱后，从前部吹出；➢为增加风量，柜顶设置了风扇。➢采用并联风路设计，并在电池簇顶端开通了冷风补偿口，保证各个插箱之间的温度均衡性。3)电池插箱层级15/26储能方案采用模块化设计，模组之间预留间隙保证足够的散热面积，提高冷却效率。4.5消防系统结合储能系统对消防系统的特殊要求，设计了有管网式全自动七氟丙烷消防灭火系统。采用全淹没的灭火方式，保证电池在发生起火情况时，消防气体能够迅速充满整个防护区，淹没起火点，提高灭火系统的针对性和可靠性。火灾警示系统气体灭火控制器RS485储能系统电池管（消防控制系统）CAN理系统SBMS(声光报警+放气勿入)干接点AC220V供电电源电池储能系统标感温探测器感烟探测器灭火剂瓶组准配可燃气体探测(七氟丙烷灭火剂瓶组)置用户开关视频监控（紧急启停、手自动转换）可选配置红外可见光火灾探测火灾探测系统图4.6消防系统原理图消防系统设计每套储能分系统图配置一套管网式全自动七氟丙烷灭火系统。消防系统由火灾探测器、控制器、储存瓶组、管网、喷头、泄压阀、声光报警、气体喷洒指示灯、紧急启停按钮、手动自动开关等组成。七氟丙烷自动灭火系统工作原理如下图所示。➢采用七氟丙烷灭火剂，无色无味无毒，不会对电池系统产生损伤；➢为了防止故障时，电池簇对消防系统的热侵入以及其他的损坏，消防系统配置了单独的柜子，起到隔温、阻燃、防爆的作用；➢消防气体钢瓶放置于独立消防柜内。火灾探测器实时监测火灾信号，探测到火灾后，消防系统自动启动，启动声光报警，启动“放气勿入”指示牌，经延迟启动后喷射七氟丙烷灭火剂。采用全淹没的灭火方式，保证电池在发生起火情况时，灭火剂能够通过管网迅速充满整16/26储能方案个防护区，淹没起火点，提高灭火系统的针对性和可靠性。消防系统探测到火灾后，消防控制器将火灾报警信号同时上传给SBMS，SBMS采取紧急停机措施，断开电池系统的电气输出接口关闭影响灭火效果的设备。消防系统技术参数消防系统设计参数如下表所示。表4.2消防系统设计参数序号性能指标参数1电源电压AC220V2通讯方式CAN、RS485、干结点3工作温度0～+50℃4火灾检测方式温度、烟雾5灭火方式管网式全自动6灭火剂种类七氟丙烷7设计浓度>=9%8启动方式自动、手动和紧急启动/停止9产品认证3C、消防认证10依据标准GB50116、GB50370-20054.6控制柜控制柜功能控制柜集成了储能系统电池管理系统和配电系统，起到对整个储能集装箱的控制和二次系统配电功能。配电系统为集装箱内用电设备提供交流电源以及为BMS部分提供不间断电源。同时它可以整合系统内自耗电情况、各部分开关门状态、室内温湿度情况以及消防状态信息，并将这些信息上报至BMS系统。同时作为系统内总配电柜，在发生消防事故或者其他紧急事故下可以完成自动或者手动控制下的急停。配电系统电池集装箱内配置内部配电系统，为热管理系统、消防系统、电池管理系统及其它系统进行配电，如下图所示。电池集装箱用电负荷分为I类和II类，I17/26储能方案类负荷为控制系统，II类负荷为风扇和空调等耗电量较大且不需要备用电源。I类和II类负荷电源分开供电，I类负荷从站用变取电（AC380V，三相四线），II类负荷从UPS取电，UPS的设计应保证外部电源失电后，用电设备工作时长不小于30分钟。AC380VAC380V维护检修电源AC220V维护检修电源UPSAC220VAC380VAC220V空调电池柜风扇AC220V插座火灾报警控制器高压箱AC/DCSBMS温湿度传感器图4.7配电系统配电系统集成在控制柜内，配置完善、可靠的防雷系统，总出口配置工业级漏电保护开关，每条输出支路配置工业级断路器进行过载、短路和选择性保护。4.7集装箱集装箱箱体集装箱是承载储能系统的载体，采用全钢材、依照集装箱标准结合电气系统设备要求进行制造，可满足内部电气设备正常、安全运行，同时使储能系统具备移动性。序号性能指标表4.3集装箱性能参数备注参数18/26储能方案序号性能指标参数备注1集装箱尺寸1463024382896mm（48Ft）2集装箱防护等级IP543集装箱防腐等级C44固定方式螺栓和焊接两种电气设计1)集装箱接地集装箱箱体可以满足螺栓和焊接两种固定方式。螺栓固定点和焊接点与整个集装箱的非功能性导电导体（集装箱金属外壳等）可靠联通。集装箱两侧靠近门体处留有4处接地点，符合最严格的电力标准要求，有效截面积不小于250mm²。图4.8集装箱接地点示意图2)绝缘集装箱底部的非进出线区域铺设绝缘电压不小于3kV，绝缘厚度不小于5mm的高质量阻燃绝缘垫。3)电缆进线集装箱采用下进下出的接线方式，在汇流柜、分配电箱相应的位置预留有进线孔，现场接线完成后使用防火泥封堵即可。集装箱内部电池动力、信号线束均采用暗走线方式（槽型型材内部走线），保证美观和安全。19/26储能方案集装箱内部所有电缆须采用阻燃电缆，所有线槽采用金属线槽。结构设计门：集装箱两侧均装有逃生门，配快开推杠锁，门为内凹设计，且装有防雨檐。锁：所有集装箱的锁均为同心锁，一把钥匙可打开所有的锁。人井：集装箱内部预留施工维护用人井，尺寸为600600mm，以保证施工和运维人员能够在集装箱下部进行作业。吊装、固定：集装箱机械接口可满足吊车起吊安装要求，提供螺栓和焊接两种固定方式。环境适应性设计在集装箱设计、制造过程中充分考虑到当地环境条件对设备运行的影响，采取多项相对应的措施，保证设备在项目所在地的安全稳定运行。1)环境适应性设计原则➢集装箱具备良好的防盐雾、防潮湿、防腐、防火、防强降雨、防水、防台风、防尘（防风沙）、防震、防盗等功能，保证集装箱10年内不会因盐雾、潮湿、腐蚀、紫外线等因素出现故障。➢可保证箱体顶部不积水、不渗水、不漏水，箱体侧面不进雨，箱体底部不渗水；➢防台风、防尘（防风沙）功能必须保证在集装箱的进、出风口和设备的进风口加装可方便更换的标准通风过滤网，同时，在遭遇大风扬沙天气时可以有效阻止灰尘进入集装箱内部；➢防震功能必须保证运输和地震条件下集装箱及其内部设备的机械强度满足要求，不出现变形、功能异常、震动后不运行等故障；➢防紫外线功能必须保证集装箱内外材料的性质不会因为紫外线的照射发生劣化、不会吸收紫外线的热量等；2)防腐功能所有外覆盖件材料均使用cortenA高耐候钢板，所有暴露在大气中的碳钢部件均涂漆。集装箱箱体喷涂三层涂膜：底漆采用富锌漆，中间漆为环氧漆，外面漆为丙20/26储能方案烯酸漆，底架采用沥青漆。集装箱外部油漆为富锌底漆（厚度50μm）＋环氧树脂漆（厚度150μm）＋丙烯酸面漆（厚度40μm），总漆膜厚度不少于232μm集装箱内部油漆为富锌底漆＋环氧树脂漆，总漆膜厚度不小于15μm。外面漆使用丙烯酸漆，无明显色差反光，阻隔紫外线吸收。3)箱体防护➢防尘防水集装箱入口门上安装有密封胶条，端门关后可保证密封效果，有效地防止沙尘、雨水进入；电缆进线口在施工完毕后用防火泥进行封堵，可有效防水外部沙尘、雨水进入；通过以上主要主要措施，使集装箱的防尘、防水功能有显著提高，能防止有效阻止灰尘进入集装箱内部，同时保证箱体顶部不积水、不渗水、不漏水，箱体侧面不进雨，箱体底部不渗水。➢保温集装箱采用箱体为两层钢板，中间填充材料A级防火阻燃岩棉，同时具备防水功能，天花板/侧墙填充厚度不小于50mm，地面填充厚度不小于100mm，使箱体具备保暖、隔热、阻燃的功能。4)防火功能集装箱箱体内外壳体间填充A级防水阻燃岩棉，内外部装饰材料等全部使用A级不燃材料。5)防盗功能防盗功能可保证集装箱在室外露天条件下不会被偷盗者打开，当有偷盗者试图打开集装箱时产生威胁性报警信号，同时，通过远程通信方式向后台报警，该报警功能可以由用户屏蔽。21/26储能方案4.8储能变流器储能双向变流系统(PowerConversionSystem，以下简称PCS)可以实现电池储能系统直流电池与交流电网之间的双向能量传递，由DC/AC双向变流器，控制单元、监控单元等组成。每台储能变流器对应一个电池单元，电池簇经汇流柜汇流后接入储能变流器直流侧。储能变流器可实现双向充放电功能，阳光工匠论坛（bbs.21spv.com）光伏/储能/运维/能源/电力资料下载QQ群：312095674小编微信：15995027646既可以工作在有源逆变模式，实现直流到交流的变换向电网输送电能；也可以工作在有源整流模式，实现交流到直流的变换，从电网吸收电能储存在电池中。并网状态下，PCS从额定功率充电模式转为额定功率放电模式所需的时间小于40ms。5箱变箱式变压器主要用于将储能变流器输出的690V电能经升压后变为10kV，本方案选用容量为3150kVA的10kV变压器。变压器低压侧从双向变流器交流侧接入，高压侧通过开关柜接入10kV母线。变压器具有变电、配电、计量、控制和保护功能，由低压单元、变压器单元、高压单元、监控单元和冷却单元组成。箱式变压器技术参数如下表所示。表5.1箱式变压器技术参数序号性能指标参数备注1型式树脂浇筑干式变压器2SCB11-3150kVA/10kV/20,6k规格3V4额定容量(kVA)31505额定电压(kV)106额定频率（Hz）507无励磁调压8调压方式9相数350频率(Hz)LI60AC20/LI-AC5绝缘水平（kV）22/26储能方案10联接组别Dy11y1111阻抗(%)6（按全穿越为基准）12分接范围±2x2.5%13空载损耗3.8kW，偏差+15%14负载损耗（120℃）24.3kW，偏差+15%15线圈材料铜16绝缘耐热等级F级17最大环境温度45℃18冷却方式AN/AF19温升限值(K)10020局部放电(pC)≤1021防护等级IP4322通讯方式RS485接口，Modbus通讯协议23高压进线方式电缆连接24低压进线方式铜排连接6配电及监控预制舱设计方案配电及监控预制舱内集成二次配电与监控系统。6.1二次配电系统站用变通过馈线柜接入35kV母线，经配电柜为电池储能系统、箱变、监控预制舱等用电设备提供辅助电源，UPS可集中放置在配电及监控预制舱内，也可采用分布式放置在每个电池预制舱。集装箱内用电负荷分为I类和II类，I类负荷为控制系统，II类负荷为风扇和空调等耗电量较大且不需要备用电源。I类和II类负荷电源分开供电，II类负荷用电直接取自站用变（AC380V，三相四线），I类负荷从UPS取电，UPS的设计应保证外部电源失电后，用电设备工作时长不小于30分钟。23/26储能方案图6.1储能电站辅助用电供电回路6.2监控系统储能电站能量管理系统（EMS）包括储能监控及功率控制系统以及其他选配设备，实现该储能系统内所有电池单体、电池簇、电池系统、变流器PCS、升压变保护测控等的全方位的数据采集、处理、展示、控制。监控系统架构系统整体为设备层、间隔层、站控层、调度层四个层级，设备层包括储能变流器（PCS）、电池系统（包括电池簇、空调、辅助系统等）、分控柜（包括触摸屏，系统电池管理系统（SBMS）、辅助功耗计量电表、配电系统等），其中，SBMS负责设备层设备的数据监视和控制保护，并对上级站控系统上报数据；间隔层包括A、B交换机；站控层包括主、备能量管理系统（EMS），具备A\B双网冗余。储能系统的监控系统采用双机双网冗余的设计原则。采用以太网接入监控系统监控网，配置主、备两套能量管理系统（EMS），满足监控系统软件的运行需24/26储能方案求，系统运行数据传送到数据服务器，两路监控数据网支持IEC61850MMS、IEC104或Modbus协议。EMS-监控工作站维护工作站历史服务器打印机SCADA系统站控层A网交换机A网B网B网交换机A网交换机B网交换机间隔层A网交换机B网交换机A网交换机B网交换机···EMUEMUEMU·········1#PCS4#PCS1#PCS4#PCS1#PCS4#PCS设备层1#HMI1#SBMS2#HMI2#SBMS···N#HMIN#SBMSCAN总线CAN总线CAN总线·········1#BCMS2#BCMSm#BCMS空调电表温湿度传感1#BCMS2#BCMSm#BCMS空调电表温湿度传感1#BCMS2#BCMSm#BCMS空调电表温湿度传感器器器SPISPISPISPISPISPISPISPISPISPISPISPISPISPISPISPISPISPI1#BMU1#BMU1#BMU1#BMU1#BMU1#BMU1#BMU1#BMU1#BMU2#BMU2#BMU2#BMU2#BMU2#BMU2#BMU2#BMU2#BMU2#BMU···························1#分系统2#分系统N#分系统i#BMUi#BMUi#BMUi#BMUi#BMUi#BMUi#BMUi#BMUi#BMU图6.2储能控制系统架构储能监控及控制储能能量管理系统采用模块化设计，主要由实时监测、控制管理以及信息查询三个部分组成。实时监测：主要针对各底层设备储能变流器、储能电池、测控装置进行实时数据采集、信息处理及监视。控制管理：主要实现有功功率控制、电压无功控制、SOC维护等组成。信息查询：主要针对历史运行信息、统计信息及控制策略信息进行查询，方便维护。25/26
