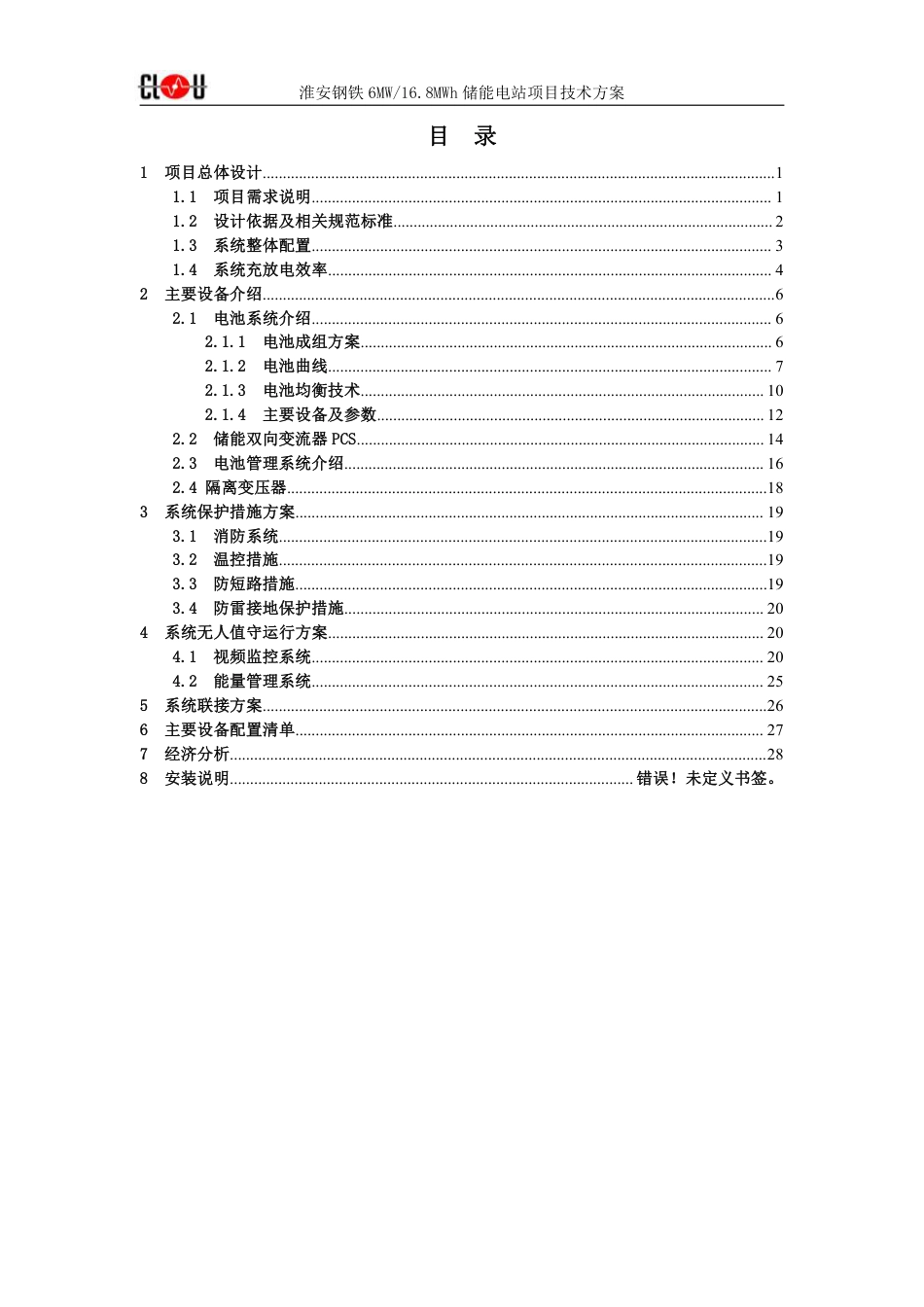

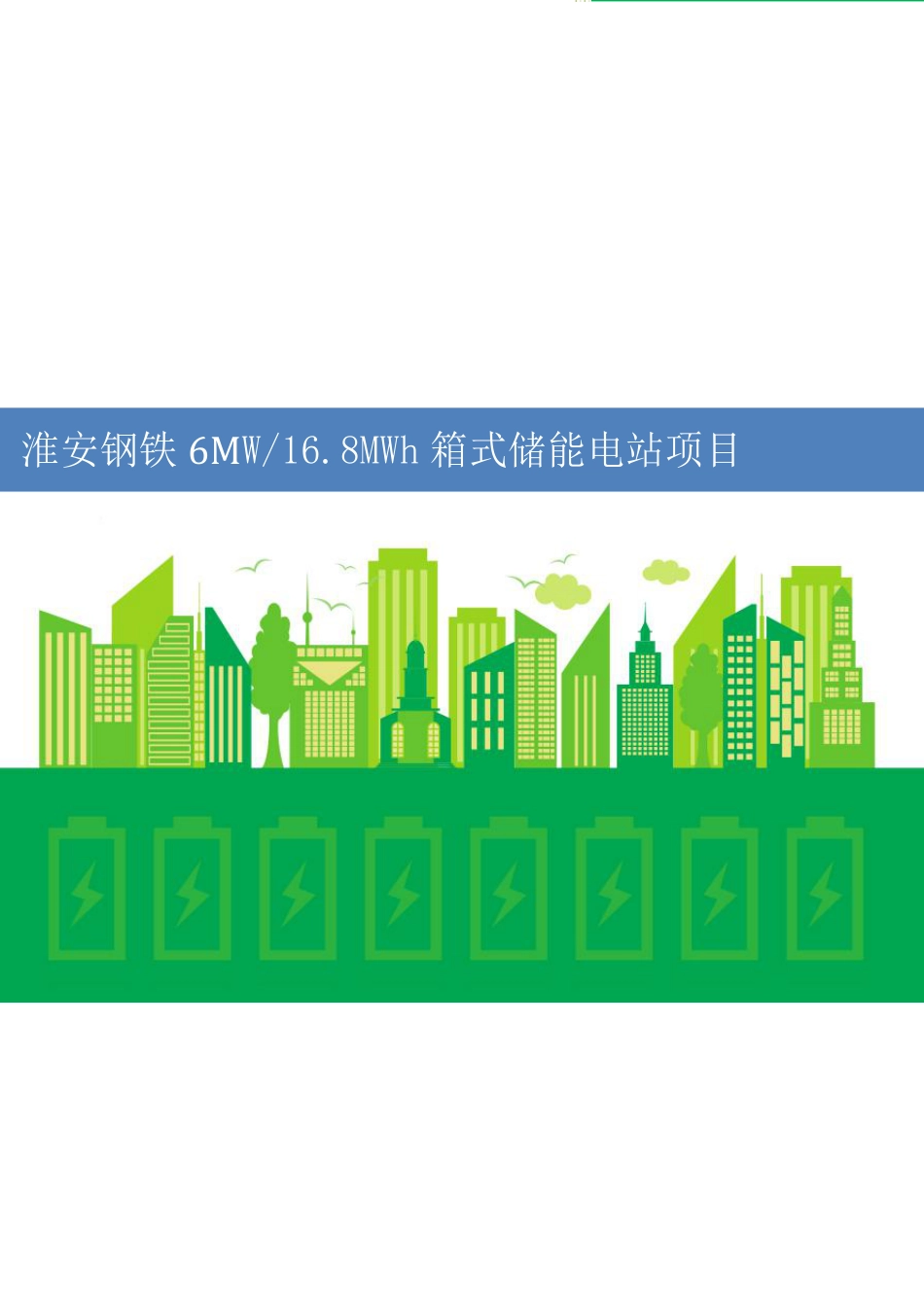

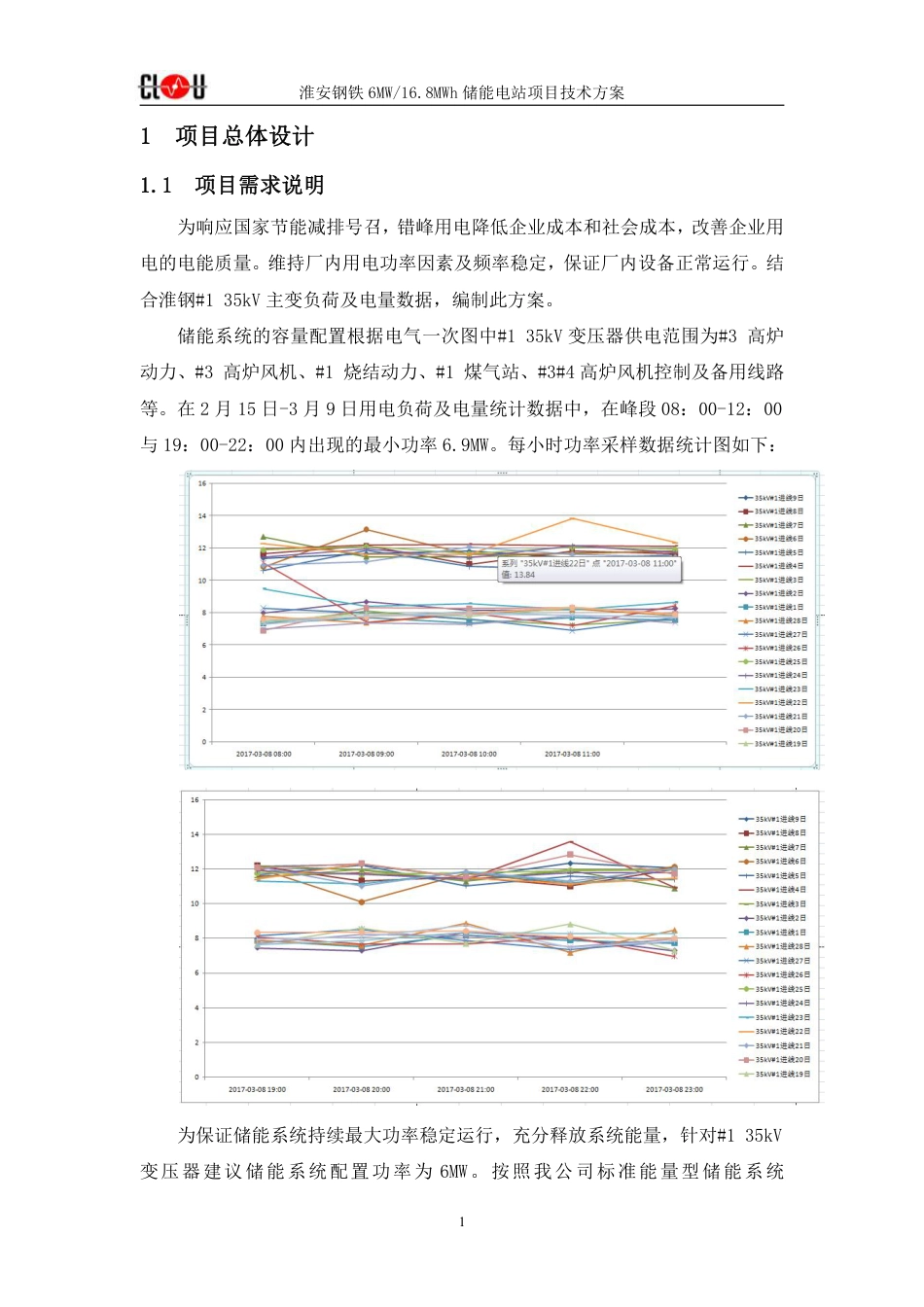

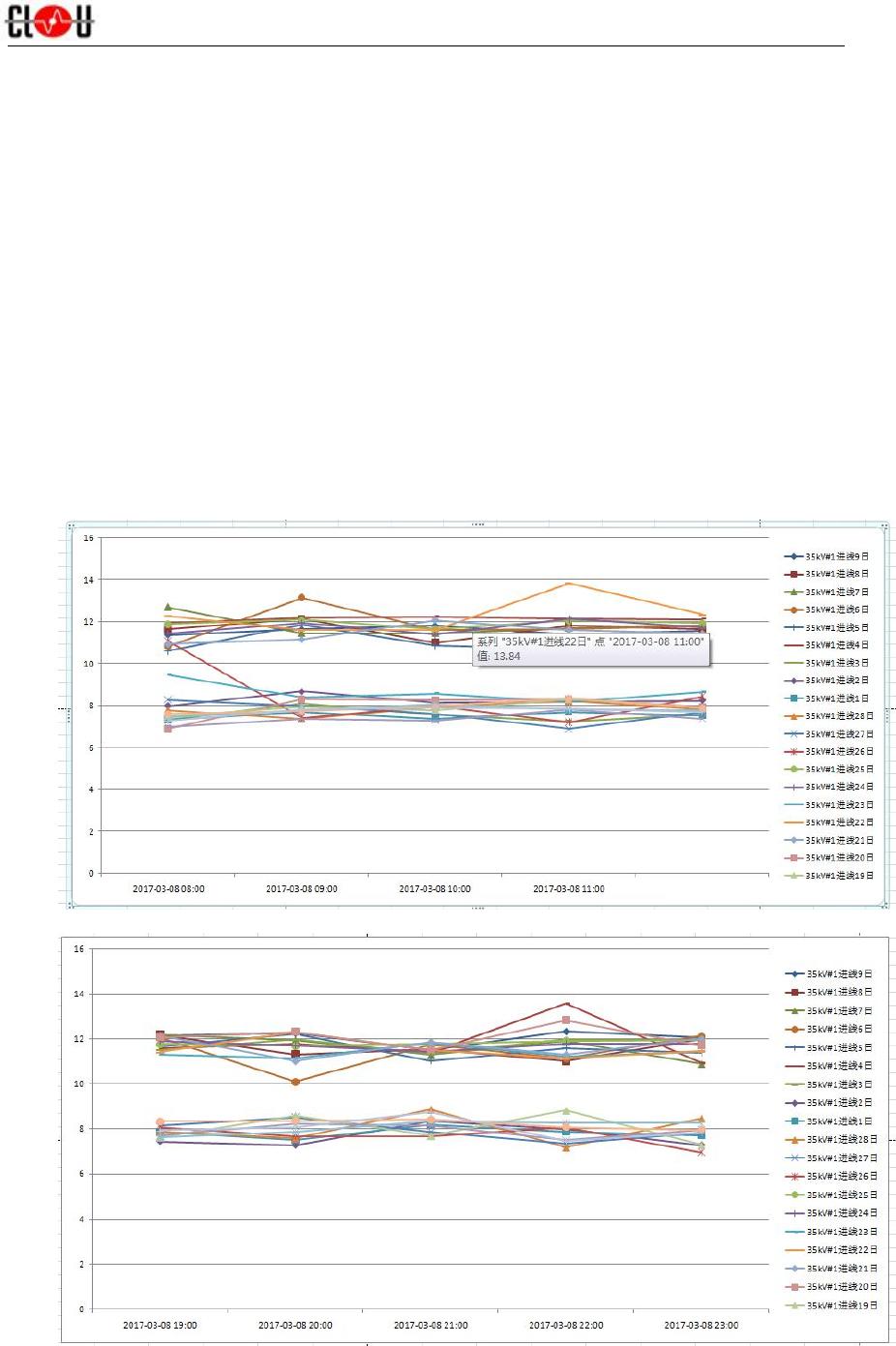

淮安钢铁6MW/16.8MWh箱式储能电站项目淮安钢铁6MW/16.8MWh储能电站项目技术方案目录1项目总体设计...............................................................................................................................11.1项目需求说明..................................................................................................................11.2设计依据及相关规范标准..............................................................................................21.3系统整体配置..................................................................................................................31.4系统充放电效率..............................................................................................................42主要设备介绍...............................................................................................................................62.1电池系统介绍..................................................................................................................62.1.1电池成组方案......................................................................................................62.1.2电池曲线..............................................................................................................72.1.3电池均衡技术....................................................................................................102.1.4主要设备及参数................................................................................................122.2储能双向变流器PCS.....................................................................................................142.3电池管理系统介绍........................................................................................................162.4隔离变压器.......................................................................................................................183系统保护措施方案....................................................................................................................193.1消防系统.........................................................................................................................193.2温控措施.........................................................................................................................193.3防短路措施.....................................................................................................................193.4防雷接地保护措施........................................................................................................204系统无人值守运行方案............................................................................................................204.1视频监控系统................................................................................................................204.2能量管理系统................................................................................................................255系统联接方案.............................................................................................................................266主要设备配置清单....................................................................................................................277经济分析.....................................................................................................................................288安装说明....................................................................................................错误！未定义书签。淮安钢铁6MW/16.8MWh储能电站项目技术方案1项目总体设计1.1项目需求说明为响应国家节能减排号召，错峰用电降低企业成本和社会成本，改善企业用电的电能质量。维持厂内用电功率因素及频率稳定，保证厂内设备正常运行。结合淮钢#135kV主变负荷及电量数据，编制此方案。储能系统的容量配置根据电气一次图中#135kV变压器供电范围为#3高炉动力、#3高炉风机、#1烧结动力、#1煤气站、#3#4高炉风机控制及备用线路等。在2月15日-3月9日用电负荷及电量统计数据中，在峰段08：00-12：00与19：00-22：00内出现的最小功率6.9MW。每小时功率采样数据统计图如下：为保证储能系统持续最大功率稳定运行，充分释放系统能量，针对#135kV变压器建议储能系统配置功率为6MW。按照我公司标准能量型储能系统1淮安钢铁6MW/16.8MWh储能电站项目技术方案1MW/2.8MWh。电池容量配置为16.8MWh。储能电站在全年运行过程中，每天施行两充两放策略。运行策略如下：第一次循环：0：00-08：00谷段，8个小时，为充电阶段。08：00-12：00峰段，4个小时，为放电阶段。第二次循环：15：00-19：00平段，4个小时，为充电阶段。19：00-22：00峰段，3个小时，为放电阶段。1.2设计依据及相关规范标准项目提供的设备包括向其他厂商购买的所有附件和设备，均符合最新的国家标准（GB）和国际电工委员会(IEC)标准（以合同签订前的最新版本为准）,如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。所有紧固、电气联接、电器设备选型等，均满足国际、国内相关标准要求。应遵循的主要现行标准如下：Q/SCL5000-2012箱式移动储能电站电站技术规范Q/SCL5001-2012箱式移动储能电站电站运行管理技术规范Q/SCL5002-2012箱式移动储能电站电站交接试验技术规范Q/GDW564-2010储能系统接入配电网技术规定GJB4477-2002锂离子电池组通用规范GB2900.11-1988电池名词术语GB4208-2008外壳防护等级（IP代码）GB/T17626-2006电磁兼容试验和测量技术(系列标准)GB14048.1-2006低压开关设备和控制设备第1部分：总则GB8702-88电磁辐射防护规定GB50057-2010建筑物防雷设计规范DL/T5429-2009电力系统设计技术规程DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T621-1997交流电气装置的接地GB50217-2007电力工程电缆设计规范2淮安钢铁6MW/16.8MWh储能电站项目技术方案GB2894-2008安全标志及其使用导则GB50054低压配电设计规范GB/T13384-2008机电产品包装通用技术条件GB/T191-2008包装储运图示标志GB/T1413-2008系列1集装箱分类、尺寸和额定质量GB/T15945-2008电能质量电力系统频率允许偏差GB/T12325-2008电能质量供电电压允许偏差GB/T12326-2008电能质量电压波动和闪变GB/T15543-2008电能质量三相电压允许不平衡度GB/T14549-1993电能质量公用电网谐波GB/T19826-2005电力工程直流电源设备通用技术条件及安全要求集装箱检验规范（2008）中国船级社1.3系统整体配置根据需求拟提供6台45尺箱式储能电站，尺寸(LWH)：13716mm2438mm2896mm，布局图见附件：整体配置为：3淮安钢铁6MW/16.8MWh储能电站项目技术方案1）6MW/16.8MWh储能电站，由12台500kWPCS（含隔离变）和6套2.8MWh储能电池系统、温控系统、消防系统组成，整个系统置于集装箱内。2）储能电站输出额定电压为315V，频率50Hz。计划输出侧经升压变后接#135kV变压器高压侧母线。系统PCS可根据“充电”“放电”要求，分别工作在整流和逆变模式。3）安装有能量管理系统，统一协调6MW/16.8MWh储能系统的充放电管理。系统连接拓扑图如下：图1.16MW/16.8MWh储能系统连接拓扑图图1.2储能单元1MW/2.8MWh储能系统原理图储能电池系统总容量16.8MWh，由6套标准1MW/2.8MWh45尺储能集装箱单元组成。系统采用磷酸铁锂电池，每单元储能箱直流总电压768V。电池系统配置304个电池模组，每个电模组为38.4V/9.216kWh，共48块3.2V/60Ah单体电芯。每个电池模组配一个电池管理单元（BMU），BMU集成在电池模组内。电池柜直流总正、总负引至DC汇流铜排上。1.4系统充放电效率1）电池不同倍率充放电能效数据4淮安钢铁6MW/16.8MWh储能电站项目技术方案图1.3不同倍率充放电曲线试验测出0.33C倍率充放电循环，综合能效约η1=95%。2）PCS效率曲线电池堆额定电压768V,因此PCS效率介于蓝色与绿色之间。3小时率放电时，PCS负载率100%,效率约为η2=97.6%；充电时，PCS负载率在45~50%之间，效率约为η3=97.6%。3）系统自耗电1MW/2.8MWh集装箱系统充放电倍率0.33C，一次循环自耗电量最大为25kWh。折算下来系统自耗电损耗约为η4=1%。4）变压器损耗1MW/2.8KWh接入点为高压侧35kV，充电和放电需要经过35kV升压变压器，因此变压器损耗可认为是η5=1.5%。综上，系统充放电循环综合效率=η1η2η3（1-η4)(1-η5）=95%97.6%97.6%99%98.5%≈88.2%5淮安钢铁6MW/16.8MWh储能电站项目技术方案2主要设备介绍2.1电池系统介绍电池系统主要包含锂电池组、BMS、EMS、中控柜、温控系统、消防系统等。1）主要设备功能主要功能序号主要设备1锂电池组电能-化学能-电能转换承载体。2电池管理系统BMS电池组充、放电，事件记录等功能的检测装置。3中控柜电池组输出直流汇流单元、交流配电单元、电池管理及通讯单元。4消防报警系统火灾时将信号上传后台。5能量管理系统EMS完善能源信息采集、储存、管理和能源的有效利用。6告警、标识等设备安全运行、维护管理指示，说明等。7温控系统满足设备运行时正常温控的需要2）系统主要参数序号名称参数值备注16.8MWh1储能容量648V~864V为PCS参数90%升压变压器2输出直流电压范围磷酸铁锂电池0~25℃3系统效率<80ms35kV高压侧直接入电网4电池类型5工作温度6满功率充、放电转换时间7电网接入方式2.1.1电池成组方案1MW/2.8MWh储能系统16个电池架。每个电池架放1个电池簇，每个电池簇放置19个电池模组，每个电池包由48个电芯4并12串而成。单个电芯容量为60AH。因此单元储能系统总共16簇电池，304个模组，14592颗电芯。6淮安钢铁6MW/16.8MWh储能电站项目技术方案表2.1电池成组配置表序电池成组电池单体数量电池容量各单元电压尺寸单元备注号方式（3.2V/60Ah）（kWh）（V）（长深高）3.2V北京国能60Ah电池1电池单体110.192（2.7~3.6V）38.4V415.56102电池模组4P12S489.216（32.4~43.2V）327mm729.6V1300628.23电池架19S912175.104（615.6V~820.8V2517.2）储能电池系统729.6V137162438（615.6V~820.8）416P145922801.6642896mm（1W/2.8MWh）2.1.2电池曲线1）不同环境温度下电池充放电曲线7淮安钢铁6MW/16.8MWh储能电站项目技术方案图2.1电池充电曲线图图2.2电池放电曲线图2）常温0.2C、0.5C、1C、2C_不同充放电倍率下充放电特性曲线8淮安钢铁6MW/16.8MWh储能电站项目技术方案图2.3电池充电曲线图图2.4电池放电曲线图3）常温下电池自放电特性曲线9淮安钢铁6MW/16.8MWh储能电站项目技术方案4）十五年每天充放两次电池衰减曲线（0.33C/0.33C充放）2.1.3电池均衡技术在通过电芯的挑选保证电池的均一性后，系统的偏差控制在最小范围，但是没有10淮安钢铁6MW/16.8MWh储能电站项目技术方案办法消除。因此需要通过采用带有组间大电流均衡能力的电池管理系统来调控电池系统的均一性。相对于传统的被动式小电流均衡方式而言，拥有组间大电流转移能力的主动式均衡是解决二次电池一致性问题的有效办法。图2.5传统被动均衡原理图上图是传统被动均衡的原理图，在图中，若Cell1的电压高于Cell2一定程度时，通过闭合T1开关管，让Cell1通过R1电阻释放过多的能量，达到让其电压接近于Cell2。在此过程中，Cell1释放的能量全部被R1耗散掉了，即多余的能量100%损耗。在无损主动式均衡中，Cell1的多余能量在理想模型下是不被耗散的，而是被转移到Cell2上，达到能量的有效利用。科陆的BMS系统采用无损主动式均衡策略。不仅可以实现串接电池组单元内的均衡，还可以实现并联电池组单元间的均衡。图2.6组间大电流主动均衡原理图BMS实时检测各电池电压，准确估算电池的SOC和SOH，当前值超过设定11淮安钢铁6MW/16.8MWh储能电站项目技术方案的阈值时，系统可自动进行均衡。同时，BMS可以接收本地和远程的控制指令，实现在线均衡。无论是充电、放电还是静置，对电池进行均衡、保养维护，不需要人工干涉。同时还具备接收本地和远程的手动控制指令，实现远程在线均衡。2.1.4主要设备及参数1）电芯2）电池模组60Ah3.2V电芯额度容量4P12S电芯额度电压内置39.6V模组配置32.4~43.2VBMU9.216kWhCAN额定电压电压范围90kg模组电量通信方式尺寸（宽×深×高）重量3）电池柜每个电池柜放一个电池簇。空调工作方式取决于BMS系统检测到的电池温度，12淮安钢铁6MW/16.8MWh储能电站项目技术方案根据电池温度大小制冷或制热并调节内部电池仓温度；每个电池簇中间设置两个解裂盒，解裂盒设置熔断器，保证在运输过程中电池组处于解裂状态。每个电池簇控制盒放置一个DMU和一个BCMS，DMU检测电池簇的总电压，总电流，充放电容量，BCMS管理整个电池簇并控制该电池簇输出的直流开关的断开和闭合,通过以太网通讯把电池参数及开关状态上传到BAMS(BMSC)，并接受来自BAMS（BCMS）控制指令。分断盒设置一个带电动操作的直流断路器，实现该电池簇的电压、电流及短路保护，接受来自上位机的命令断开或闭合该电池簇。电池模组个数19组端电压范围615V~820V（额定730V）尺寸（宽×深×高）1400mm650mm2400mm重量Approx.2220kg电池架配置19S4）DC柜DC柜主要有三个功能。通讯管理单元BAMS安装在柜内，收集电池管理单元（BMU）及电池簇管理单元(BCMS)的数据信息及状态信号，根据数据信息对各个电池簇的电池模组进行管理。将所有电池信息显示在触摸屏上。通过CAN与PCS进行通讯。并通过MODBUSTCP/IP将数据传送到监控后台，接受来自监控后台的命令。黑启动功能DC柜内放置一包电池模组，一台UPS提供BMS系统电源及各电池簇控制回路电源。在外部电源中断情况下控制电池簇合闸将直流电送至PCS实现黑启动。或在AC供电故障情况下仍维持箱内BMS系统正常运行，及保护功能正常。直流汇流单元将电池架各个电池簇的直流电汇集，并通过输出总开关到PCS，为PCS提供直流电源。柜内DMU检测汇流后的直流总电压、电流、充放电电量，通过CAN通讯将数据或状态信息上传到BAMS。4）AC柜AC柜主要提供380V交流电源，为箱内配电设备如照明、消防、空调等系统提供电源。13淮安钢铁6MW/16.8MWh储能电站项目技术方案2.2储能双向变流器PCS本系统总共配置12台500KW储能变流器。单个储能集装箱1MW/2.8MWh为2台500KWPCS产品通过金太阳认证、TUV、CE等认证，并具有国家权威机构出具的检验报告。图2.8储能变流器1）产品特性先进的无通讯线电压源并联技术，支持多机无限制并联（数量、机型）；支持多源并机，可与油机直接组网；先进的下垂控制方法，电压源并联功率均分度可达99%；支持低温、无蓄电自主黑启动；支持三相100%不平衡带载运行；支持并、离网运行模式在线无缝切换；具有短路支撑和自恢复功能；采用双电源冗余供电方式，提升系统可靠性；支持多类型负载单独或混合接入（阻性负载、感性负载、容性负载）；具备完善的故障以及操作日志记录功能，可记录故障时高分辨率的电压、电流波形；14淮安钢铁6MW/16.8MWh储能电站项目技术方案优化的硬件及软件设计，转换效率可高达98.7%。直流侧可接入光伏组件，同样支持多机电压源并联，可作为离网光伏电站低温、无蓄电情况下的黑启动电源。2）技术参数表表2.2储能变流器主要技术参数表型号NEPCS-500KTL交流侧参数交流接入方式三相三线(无变压器)额定功率500kW最大容量550kVA额定电网电压400V电压运行范围400+10%(可设定)最大运行电流793A输出过载能力1.1额定电网频率50HZ频率范围47—51.5（可设定）总电流波形畸变率（THD）<3%（额定功率）功率因数0.9（超前）-0.9（滞后）直流侧（电池）参数额定功率500kW最大稳定运行功率550kW直流电压范围580V—850V最大长时运行电流950A稳压精度±1%稳流精度±2%保护低电压穿越有防孤岛保护有（支持计划性孤岛）交流过流保护有交流过压保护有交流欠压保护有交流过频保护有交流欠频保护有相序错误保护有过载保护有直流过流保护有直流过压保护有直流欠压压保护有直流极性反接保护有内部短路保护有过温保护有15淮安钢铁6MW/16.8MWh储能电站项目技术方案绝缘保护有开关状态异常保护有有降额保护有功率模块（IGBT）保护系统0.987最大转换效率1400mm2000mm800mm尺寸（宽高深）1260kg5000米（＞3000米需降额使用）重量IP20允许最高海拔<65dB－35℃～+45℃防护等级－40℃～+70℃噪声风冷0—95%，无凝露工作环境温度以太网、RS485、CAN2.0存储环境温度冷却方式允许相对湿度通讯接口2.3电池管理系统介绍BMS是用于监测、评估及保护电池运行状态的电子设备集合。主要功能：1)监测并传递锂离子电池、电池组及电池系统单元的运行状态信息，如电池电压、电流、温度以及保护量等；2)评估计算电池的荷电状态SOC、健康状态SOH及电池累计处理能量等；3)保护电池安全等。科陆电子的电池智能管理系统，可对单体及整组电池进行实时监控、充放电、均衡、巡检、温度监测等，采用诸如电压均衡控制、超温保护等智能化技术，可以管理多组电池，检测每组中所有单体电池电压、电池组总电流、多路环境温度等，是一套功能强大、技术指标完善的电池管理系统。电池管理系统（BMS）组成：电池模组监测装置（BMU）、电池簇管理单元（BCMS）直流监控单元（DMU）、电池堆管理单元BAMS及显示、监控上位机等组成。16淮安钢铁6MW/16.8MWh储能电站项目技术方案图2.9电池管理系统拓扑图表2.3电池管理系统配置表装置名称电池电池堆管理电池簇管理单元电池模组模组电压采样1400KWh配管理系统单元管理单元点置电池簇BCMS1BMU112DMU1BMU212…………BMU1912BCMS2BMU112DMU2BMU212…………BMSCBMU19……8（簇）BMS1……12……BCMS8BMU112DMU8BMU212…………BMU191217淮安钢铁6MW/16.8MWh储能电站项目技术方案表2.4电池管理系统主要参数表序号项目名称技术参数及指标备注1工作电源18~32V2单体电压采集范围0~5V3单体电压采集误差≤±3mV4电流采集范围≤300A5电流采集误差≤±1%6温度采集误差≤±1℃7电压采集周期≤5ms8电流采集周期≤1ms9温度采集周期≤5ms10均衡电流1.2A11SOC估算值≤5%12保护过充、过放、超温、等保护，且保护定值可整定13与PCS通信方式CAN14与后台监控通信方式Ethernet15事件记录存储≥10000条16历史数据存储≥10天2.4隔离变压器2.4.1隔离变压器技术参数额定容量1250kVA输入电压400V+10%（3P）（按需定制）输出电压400V+10%(3P+N)（按需定制）额定频率50Hz±2.5%连接组别Dyn11(可定制）绝缘耐热等级H级温升≤110℃使用海拔≤4200m效率≥98.5%工作温度-35℃~45℃18淮安钢铁6MW/16.8MWh储能电站项目技术方案防护等级IP21冷却方式风冷3系统保护措施方案3.1消防系统储能电站在消防系统上的设计、依照GB50116《火灾自动报警系统设计规范》、GB50370-2005《气体灭火系统设计规范》执行。在系统的防护区里，设置有灵敏度高的火灾报警系统。管网灭火系统设有自动控制、手动控制和机械应急操作三种启动方式。储能电站采用七氟丙烷柜式自动灭火系统。GQQ70柜式灭火装置消防管道DN25DN25DN25DN25DN25电电气仓气仓电电池仓池仓300kW/1.08MWh箱式移动储能柜消防管3.2温控措施d道图示每个电池架都自带风扇，风扇在电池架顶部，电池架背后有风道，采用抽风散热。电池架上的风扇会根据电池温度的不同，采用PWM调速；电池架安装在集装箱两侧，中间过道的顶部分段安装2匹壁挂空调。空调的分布和数量会根据箱体尺寸，箱体容量选配。空调均带记忆功能，确保在无人值守的情况下，恢复供电时空调能恢复到断电前的工作状态。3.3防短路措施电池模组设计遵守UL设计标准，爬电距离满足UL规范要求，并且电池模组的正负极在模组两边，且正负极有对应的标识，保障安全距离的同时使安装不会接错。电池簇总正极和总负极插头具备防呆功能，并且正负极电缆颜色严格区分，19淮安钢铁6MW/16.8MWh储能电站项目技术方案使安装接线不会出现短路情况。电池的电路设计时有检修开关、解裂开关、熔断器等保护器件使得电池检修安全，运输安全，运行安全。配备先进自研BMS管理系统，时时监控每一颗电芯，时时保护每一颗电芯。3.4防雷接地保护措施储能电站是TN-S供电系统，工作零线N和专用保护线PE严格分开。系统正常运行时，专用保护线没有电流，PE线对地没有电压，设备金属外壳接零保护是接在专用的保护线上，安全可靠；直流储能电池系统是不接地系统，在直流系统设计中都使用高于系统电压等级的电缆，保护元器件，设备等；在每一簇电池都有绝缘监测单元，总出线也配有绝缘监测单元，当检测到系统绝缘故障时系统第一时间都会断开故障回路并反馈告警信号。系统每一处设备都与配电室内接地铜排可靠连在一起，保证系统的接地电阻在4Ω以内。4系统无人值守运行方案无人值守运行包含视频监控系统和能量管理系统两个部分。4.1视频监控系统在集装箱两端各安装一个摄像机，摄像机通过电缆将视频图像传输到NVR，NVR再通过网线连接至网络，同时可将需要传输的语音信号同步录入到录像机内。通过电脑，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。本项目视频监控系统远程传输采用网络传输方式。其优点是：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上浏览器插件或远程监控软件就可监看和控制。通过网络传输，客户可在远方监控到现场设备的运行情况。系统说明1、200万红外网络摄像机2台，4路NVR网络硬盘录像机1台，1块1T硬盘确保2台摄像机连续录像30天以上，POE交换机1台(选配)。20淮安钢铁6MW/16.8MWh储能电站项目技术方案2、系统亮点：POE供电，支持网页浏览。3、网页浏览：设备支持萤石功能，设备添加到萤石后，可以通过账号密码在网页上访问监控。备注：现场需要提供交流220V供电，网络接口。系统拓扑摄像头采用型号为DS-2DE2204IW-D3，200万像素2.5寸红外网络高清miniPTZ摄像机主要特性：支持最大1920×1080@30fps高清画面输出支持H.265高效压缩算法，可较大节省存储空间支持4倍光学变倍，16倍数字变倍采用高效红外阵列，低功耗，照射距离达30m支持区域入侵侦测、越界侦测、移动侦测等智能侦测功能支持断网续传功能保证录像不丢失，配合SmartNVR实现事件录像的二次智能检索、分析和浓缩播放支持宽动态、3D数字降噪、强光抑制、电子防抖、SmartIR等功能支持镜像、一键恢复功能支持350°水平旋转，垂直方向0°-90°支持300个预置位，8条巡航扫描支持运动功能一键开启或关闭支持3D定位功能，可通过鼠标框选目标以实现目标的快速定位与捕捉21淮安钢铁6MW/16.8MWh储能电站项目技术方案支持定时抓图与事件抓图功能支持定时任务、一键守望、一键巡航功能内置麦克风，同时支持1路音频输入和1路音频输出内置1路报警输入和1路报警输出，支持报警联动功能支持最大128G的MicroSD/SDHC/SDXC卡存储支持E家协议和萤石云服务硬盘录像机1)产品介绍DS-7604N-E1/4N是海康威视自主研发的新一代NVR（NetVideoRecorder），它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。DS-7604N-E1/4N系列NVR可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。产品功能可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；内置4口IPC直连网口，支持IPC即插即用；支持600W像素高清网络视频的预览、存储与回放；支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；全新的UI操作界面，支持一键开启录像功能；支持冗余录像、假日录像和抓图计划配置；支持海康SMARTIPC越界、进入区域、离开区域、区域入侵、徘徊、人员22淮安钢铁6MW/16.8MWh储能电站项目技术方案聚焦、快速移动、非法停车、物品遗留、物品拿取、人脸、车牌、音频输入异常、声强突变、虚焦以及场景变更等多种智能侦测接入与联动；支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；支持客流量统计功能，可统计指定时间段设定区域的客流数量；支持热度统计功能，可统计通道指定时间段不同区域的客流量大小；支持车牌检索功能，支持检索硬盘中指定时间段和通道符合条件的车牌图片，并可关联录像回放；支持人脸检索功能，支持检索指定时间段和通道的人脸图片，并可关联录像回放支持视频摘要回放功能，将不同时间段的多个目标叠加在一个背景上同时回放，跳过无目标的录像时间段，节约回放时间；支持分时段回放功能，将指定通道一天内的录像文件按录像时间平均分配至多个窗口进行分时回放，提升回放效率；支持2、4、8、16、32、64、128、256等倍速回放录像；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；支持最大4路1080p实时同步回放及多路同步倒放；支持标签定义、查询、回放录像文件；支持重要录像文件加锁保护功能；支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期；支持1个SATA接口；支持网络检测（网络流量监控、网络抓包、网络通畅）功能；支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽；支持海康威视DDNS域名解析系统和萤石云服务，实现快速上网配置2)物理接口23淮安钢铁6MW/16.8MWh储能电站项目技术方案3)技术参数型号DS-7604N-E1/4N网络视频输4路入网络视频接40Mbps入带宽视音频输入网络视频接HIKVISION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、CANON、HUNT、ONVIF入协议（版本支持2.4）、PANASONIC、PELCO、PSIA、RTSP、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIOHDMI/VGA输1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×视音频输出出1200/60Hz，1920x1080p/60Hz音频输出1路，RCA接口（线性电平，阻抗：1KΩ）视音频编解录像分辨率6MP/5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF码参数同步回放4路硬盘驱动器类型1个SATA接口最大容量每个接口均支持500GB/1TB/2TB/3TB/4TB等容量硬盘录像/抓图模手动录像、定时录像、事件录像、移动侦测录像、报警录像、动测或报警录录像管理式像、动测和报警录像回放模式即时回放、常规回放、事件回放、标签回放、智能回放、视频摘要回放、分时段回放、外部文件回放24淮安钢铁6MW/16.8MWh储能电站项目技术方案备份模式常规备份、事件备份、录像剪辑备份网络管理网络协议IPv6、UPnP（即插即用）、NTP（网络校时）、SADP（自动搜索IP地址）、外部接口PPPoE（拨号上网）、DHCP（动态域名解析）其他语音对讲输1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）入网络接口1个，RJ4510M/100M/1000M自适应以太网口自带4个RJ4510M/100M自适应以太网口USB接口2个，1个USB3.0，1个USB2.0电源DC12V功耗(不含硬≤10W盘)工作温度-10℃--＋55℃工作湿度10％--90％机箱1U小机箱尺寸315mm（宽）×230mm（深）×45mm（高）重量（不含硬≤1Kg盘）4.2能量管理系统能量管理系统包括现场6MW/16.8MWh储能系统控制单元BMS控制器及科陆智慧能源云平台，BMS控制器主要对电站的实时运行状态信息进行监控与控制，协调6MWPCS设备按照预定计划进行充放电。并保存包括系统功率曲线、电池电压温度信息、累计处理电量信息及其他约定的监测信息。系统可实现功能如下：实时读取电池电压、电流、温度、电表计量（有功功率、电流、电压、功率因数、电量）、SOC及电池充放电次数。实时记录并显示储能系统告警及故障信息。实时记录并显示系统电池电压、电流、SOC、功率、电量曲线。统计日、月、年系统充放电收益及系统效率报表。读取配电室温度、湿度。25淮安钢铁6MW/16.8MWh储能电站项目技术方案读取PCS参数，远程查看PCS参数。远程读取摄像头监控图像。远程设定能量管理系统相关参数。储能电站不影响原有配电系统正常运行。5系统联接方案26淮安钢铁6MW/16.8MWh储能电站项目技术方案图5.1系统连接拓扑图说明：1)本项目配置6套1MW/2.8MWh储能系统。6台330kVA隔离升压变压器；2)本项目配置1套能量管理系统，用于储能系统充放电管理；3)本项目储能系统出线接入#135kV母线新增间隔开关柜，在储能系统出线侧设置计量柜采用双向电能表用于储能系统的充放电计量；设置出线柜安装有隔离开关保护。表5.1设备对外接口表序号规格型号用途储能系统与低压配电柜连接1交流动力电缆储能系统配电使用2AC柜交流进线与电站监控后台通讯3以太网口6主要设备配置清单序号名称描述单位数量35kV侧储能系统双向计量柜135kV升压配电柜6台35kV升压变，6台35kV开关柜项1235kV母线铜排项13箱式储能系统6套1MW/6MWh系统项14能量管理系统储能控制系统项15视频监控系统含两台摄像机，磁盘阵列，交换机等项16消防报警系统含消防装置项627淮安钢铁6MW/16.8MWh储能电站项目技术方案7温控系统柜式空调项67经济分析根据需求系统全年运行过程中，全年365天除去检修维护时间系数0.9，满足两充两放功能时间为3650.9=328天。综合利用效率为85%。淮钢峰谷分时电价见下表：表7.1淮钢峰谷分时电价区间低谷段平段高峰段尖峰段时间00:00-8:0012:00-14:0008:00-10:0010:00-11:0015:00-19:0011：00-12：0014:00-15:0022：00-24：0019:00-22:00价格0.3050.61511.02521.1252储能系统总容量为16.8MWh，综合利用效率为85%，即参与调峰的容量为16.885%=13.608MWh。1）两充两放：采用电价低谷段和平段对储能系统充电，高峰段释放电能。电价低谷段充电高峰段放电可获得收益为(13608-6000)(1.0252-0.305)+6000(1.1252-0.305)=10400.5元；电价平段充电高峰段放电可获得收益为：13608（1.0252-0.6151）=5580.64元。每天可获得收益为15981.14元。2）每年充电循环次数为328次。可获得收益为15981.14328=5241813.92元。由于储能电池充放电循环次数大于5000次，每年循环次数为328次大约可使用14年，故项目在产品生命周期内可获得收益约：5241813.9214=73385394.9元。28
