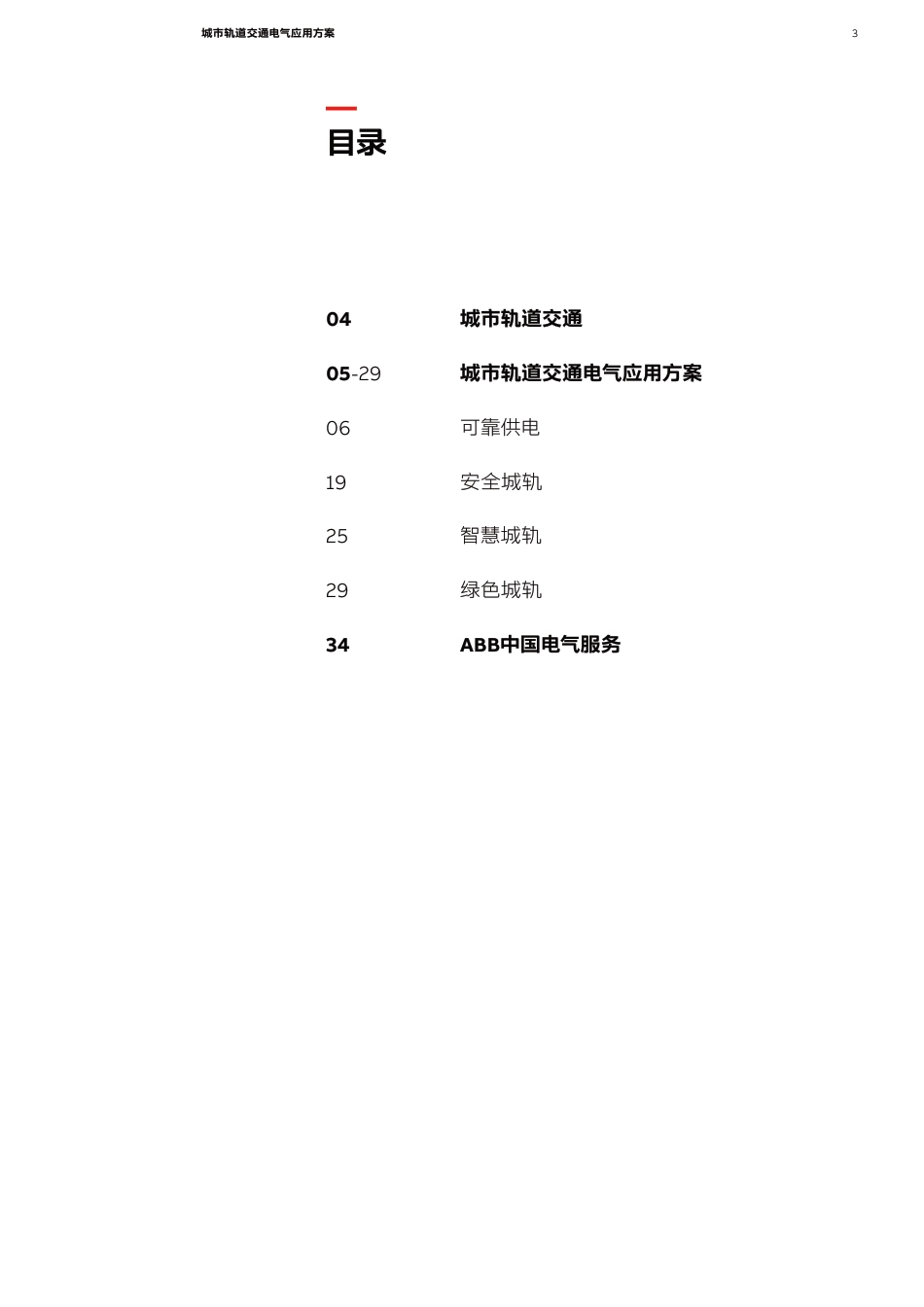

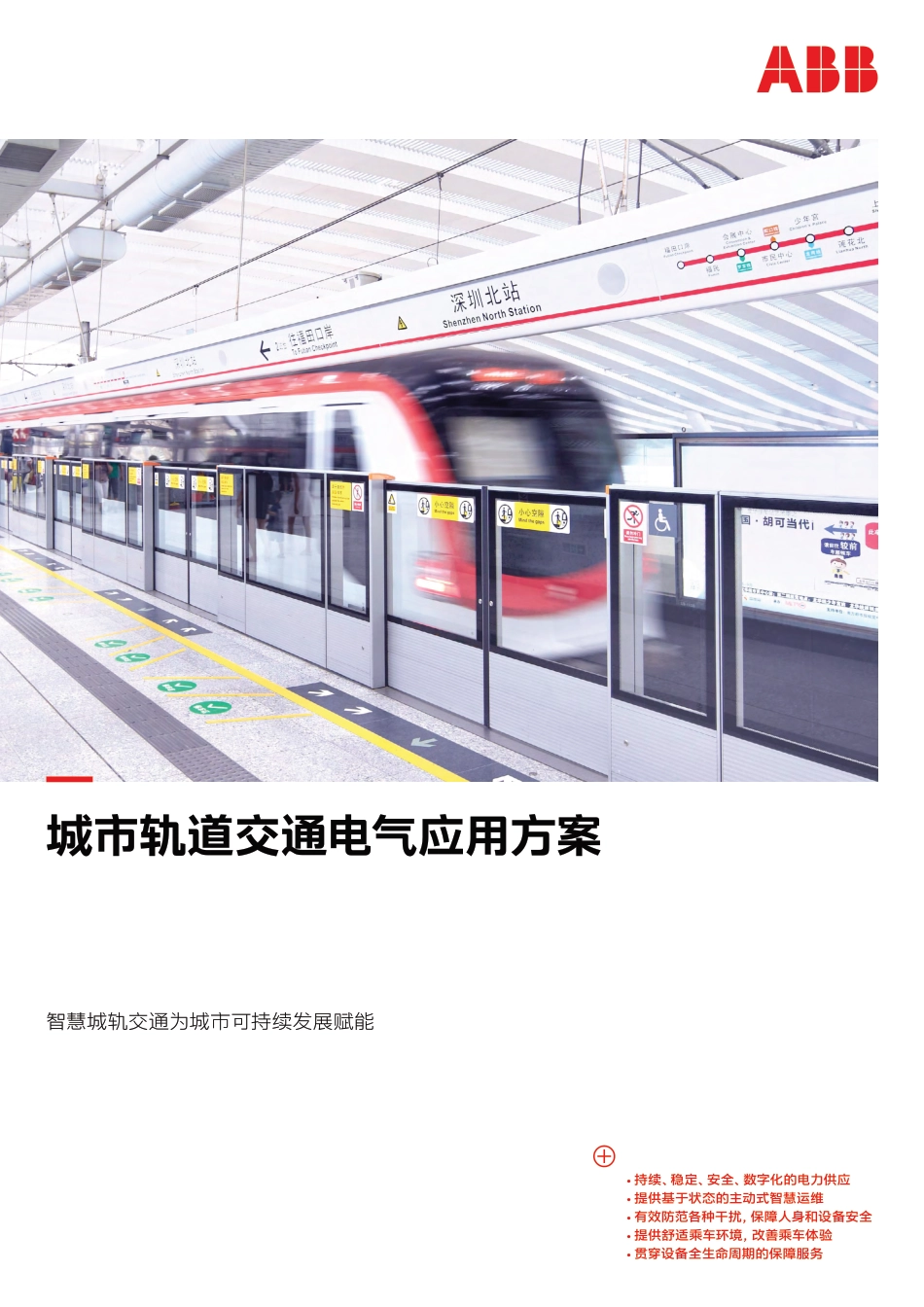

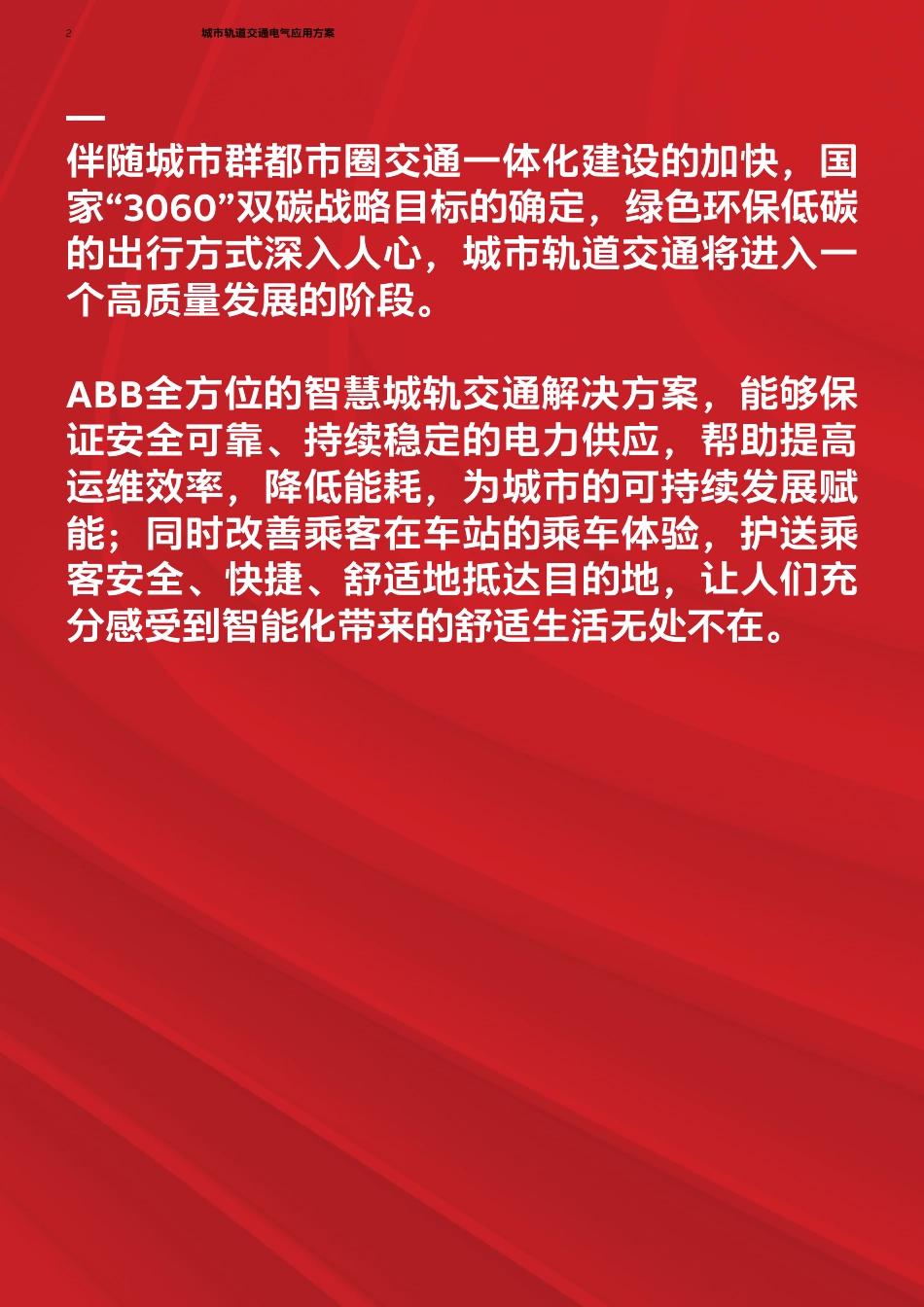

•持续、稳定、安全、数字化的电力供应•提供基于状态的主动式智慧运维•有效防范各种干扰，保障人身和设备安全•提供舒适乘车环境，改善乘车体验•贯穿设备全生命周期的保障服务—城市轨道交通电气应用方案智慧城轨交通为城市可持续发展赋能2城市轨道交通电气应用方案—伴随城市群都市圈交通一体化建设的加快，国家“3060”双碳战略目标的确定，绿色环保低碳的出行方式深入人心，城市轨道交通将进入一个高质量发展的阶段。ABB全方位的智慧城轨交通解决方案，能够保证安全可靠、持续稳定的电力供应，帮助提高运维效率，降低能耗，为城市的可持续发展赋能；同时改善乘客在车站的乘车体验，护送乘客安全、快捷、舒适地抵达目的地，让人们充分感受到智能化带来的舒适生活无处不在。城市轨道交通电气应用方案3—目录04城市轨道交通05-29城市轨道交通电气应用方案06可靠供电19安全城轨25智慧城轨29绿色城轨34ABB中国电气服务4城市轨道交通电气应用方案—城市轨道交通行业发展与挑战城市轨道交通是城市公共交通的骨干，具有节能、省地、运量大、全天候、环保又安全等特点。近年来，随着我国经济发展和城市化进程快速推进，城市轨道交通通车规模和覆盖范围均持续快速扩张。截止目前，中国内地共有55个城市开通了城市轨道交通项目，运营总里程超过了1万公里。进入新时代，以通勤高效、城乡一体、协同发展为特征的都市圈加速兴起，同城化都市圈的建设离不开交通一体化建设，伴随国家“3060”双碳战略目标的确定，轨道交通作为绿色环保低碳的出行方式深入人心，行业发展潜力巨大。据资料，我国远期规划城市轨道交通里程达3.5万公里，其中地铁2.7万公里。城市轨道交通蓬勃发展的同时，供电系统作为最重要的基础能源设施也面临一些挑战：电力供应无论是列车牵引还是站区各子系统，均需大量消耗电能，城轨的正常运营，需要持续、稳定、安全的电力供应安全防范轨道交通人员密集，用电设备点多、分散，供电距离较长，容易引发电气火灾或遭受各种自然灾害的侵扰运维效率城轨建设步伐加快，人力、运维成本急剧增加，需要提高运维效率，节约运营成本，并提高应急状况的应对能力能源耗费城轨是能耗大户，给城市电网带来巨大压力；同时城轨客运量的日周期性也给能源精细管理带来了巨大挑战ABB将持续创新的技术与全新的设计理念相结合，不断推出性能更先进、系列更齐全，且符合现代化城轨建设需求的高品质产品和一系列的解决方案，并已在世界各地的城轨项目中得到广泛使用。ABB领先的电气技术与在城轨的丰富经验，可以协助轨交客户应对各种挑战，为城市可持续发展赋能。城市轨道交通电气应用方案5—城市轨道交通电气应用方案智慧城轨交通为城市可持续发展赋能ABB全场景的城市轨道交通解决方案，涵盖了电力系统、电气安全、电力管理、智慧车站、新能源应用等各个方面。方案可为城市轨道交通客户保障安全可靠、持续稳定的电力供应，帮助提高运维效率，降低能耗，为城市的可持续发展赋能；同时改善乘客在车站的乘车体验，护送乘客安全、快捷、舒适地抵达目的地，让人们充分感受到智能化带来的舒适生活无处不在。可靠供电安全城轨•完整的供电系统解决方案•覆盖35kV至220V/380V整个供电网络•覆盖交流至直流完整应用方案•覆盖主变电所至牵引动力、动照系统的完整应用•EFPS电气火灾监控系统•LH系列消防应急照明和疏散指示系统•OVR防雷保护产品和方案•Furse综合接地系统•Superstrut抗震支架安装系统全场景覆盖防范电气火灾减少地网隐患无兼容性之忧完整应用方案减少雷击伤害降低地震破坏可选数字化方案智慧城轨绿色城轨•ABBAbility数字配电系统•基于IEC61850的GOOSE通讯•分布式新能源接入•Cylon楼宇自控系统•i-bus®智能车站控制系统负荷精准预测空气质量监测容量动态监测智慧照明控制运行状态监控健康诊断评估设备资产管理主动预测性运维车辆基地车站车站车站主变电所主变电所停车场牵引/降压变电所牵引/降压变电所牵引/降压变电所站厅层站台层站厅层站台层A端设备区环控电控室照明配电室环控电控室照明配电室UPS配电室照明配电室变配电所环控电控室照明配电室UPS配电室照明配电室变配电所照明配电室照明配电箱变配电所环控电控室照明配电室照明配电室变配电所风机控制箱检修电源箱水泵控制箱车站车站区间A端设备区公共区公共区B端设备区B端设备区6城市轨道交通电气应用方案—可靠供电方案概述城市轨道交通牵引方式以电力牵引方式为主，为提高供电质量和可靠性，绝大多数城市修建城轨在供电方式上都采用集中供电方式。通常由城市电网110kV或220kV电压等级向城轨的专用主变电所供电，主变电所再向城轨的牵引变电所和降压变电所供电，城轨自身组成完整的供电网络系统。DC+DC-AC~主变电所牵引变电所降压变电所高压GIS中压GIS/AIS牵引变压器牵引整流器直流开关柜高压主变中压GIS中压GIS/AIS动力变压器AC400V开关柜城市轨道交通电气应用方案7ZX2中压气体绝缘开关设备•采用SF6作为绝缘介质•额定电流≤2500A，开断电流≤40kA•通过了31.5kA，1s的内部燃弧试验操作安全人员无法接触到带电的部分性能卓越配置VD4X断路器和高性能铜材维护简单现场无需对设备进行气体处理应用灵活外形小巧，方案灵活多变，适应不同场景应用GIS设备两个突出优点：•导体密封在气室内，不易受外界环境（如灰尘，小动物，化学物质等）的影响•使用了具有优良的绝缘性能的SF6作为绝缘介质，大大缩小柜体的外形尺寸在轨交沿线通常会布置两座或以上主变电所，主变电所为城轨线路的总变电所，承担整条线路的电力负荷的用电，它将城市电网的高压110kV（或220kV）电能降压后以35kV或10kV的电压等级分别供给牵引变电所和降压变电所。ZX240.5kV中压气体绝缘开关设备符合GB，IEC等应用标准，采用SF6气体作为绝缘介质，采用高稳定的框架结构，具有很强的组合灵活性、可靠性、有效性及经济性。ZX2详细资料—可靠供电ZX240.5kV中压气体绝缘开关设备8城市轨道交通电气应用方案ABB作为新时代能源革命的绿色“先行者”，也在积极探索电力系统如何以更具安全运行与经济效益的方式实现全生命周期的低碳足迹。而全新PrimeGearZX0中压环保开关柜的问世与大规模应用部署，是ABB以创新技术赋能绿色可持续发展理念的完美落地实例之一，将为推动轨道交通行业的低碳转型做出更大贡献。PrimeGearZX0环保充气开关柜—可靠供电PrimeGearZX012/24kV中压环保气体绝缘开关设备更安全微正压设计,漏气风险更低；能满足零表压绝缘要求更可靠适用于最高5000米的海拔及各类恶劣环境工况更绿色12kV产品可采用无SF6产品更智能可帮助用户实现主动预测式运维，有效减少非计划停电故障PrimeGearZX012kV...2500A...31.5kA24kV...2500A...25kA•具有高度的安全性，确保运维人员安全•成熟可靠的插接技术，现场无需充气，安装更方便•很少需要维护，降低全寿命周期成本温湿度监测ZXDigital数字化方案三工位开关监测断路器监测电缆温度监测气密监测Relion智能保护测控（IEC61850）电子式电流传感器电子式电压传感器SCADA设备健康数据智能监测单元全电量开关量ABBAbility城市轨道交通电气应用方案9—可靠供电UniGearZS112kV/24kV交流金属封闭开关设备安全可靠完善的五防联锁性能卓越德国原装真空泡智能高效状态全面感知绿色环保更多可回收材料设备监控中心电动地刀二次回路监视电机回路监视断路器特性监测电动手车断路器温度监测母线室电缆室触臂开关柜专家系统iVD4中压断路器•基于VD4断路器进行构建，保证产品的高可靠性•全电机驱动系统，让人远离危险•实时在线监测，异常状态提前预警•断路器状态可视化，安全看得见•ABB技术专家提供云端技术支持UniGearZS1交流金属封闭开关设备是中压配电设备完整解决方案和创新元件的结合体。采用空气绝缘，额定电流可达12kV，5000A，可耐受50kA/1s的内部燃弧。另有24kV柜型，额定电流可达3150A。UniGearZS1包括单母线柜、双母线柜和双层柜等多种方案，满足现场用户的各种需求；提供了完整的机械安全闭锁，防止误操作的发生；通过多维度的实时监测与分析，实现开关设备的状态全面感知。UniGearZS1空气绝缘交流金属封闭开关设备10城市轨道交通电气应用方案EnvilineDCGearVLD钢轨电位限制装置具有紧凑型的高稳定框架结构，符合GB,IEC和EN应用标准，关合容量可达50kA，250ms。当钢轨电位超过允许值时，快速将回流钢轨以及大地进行短接，更好地保障乘客和运维人员的人身安全。EnvilineDCGear型牵引配电直流开关柜具有简约化、小体积、高稳定框架结构，先进的微机综合保护，以及ABB的高性能快速断路器Gerapid，符合GB,IEC和EN应用标准，母线额定电流可达6000A。方案齐全满足直流1500V/750V行业全场景的应用易于维护Gerapid主触头免维护，弧触头维护简易牵引变电所将地铁主变电所（或城市电网区域变电所）送来的35kV或10kV电能经过降压和整流转换成车辆牵引所要求的直流电能。直流电压通常为750VDC或1500VDC。EnvilineDCGear直流成套开关设备—可靠供电EnvilineDCGear型牵引配电直流开关柜安全可靠完整的机械闭锁，防止误操作的发生应用灵活模块化的设计，可快速响应不同场景的应用城市轨道交通电气应用方案11—可靠供电GerapidDC高速直流断路器ABBGerapidDC优势特点：•结构紧凑统一的断路器外形尺寸，至6000A/3000VDC•二级触头系统，高分断容量•模块化灭弧罩设计，便于维护•机械闭锁装置，无需额外电源保持合闸•适用任意电流方向的电磁脱扣装置，整定值固定或可调•完善的附件配置，适用于全系列结构紧凑可大大减小柜体宽度全球适用满足IEC,CE,GB,ANSI的多重标准高分断能力二级触头系统技术成熟百年历史，应用广泛直流牵引供电系统负责为电力机车和其它设备提供电力，是城市轨道交通的核心系统之一。作为直流牵引供电系统重要组成部件，直流开关设备为直流牵引供电系统的安全稳定运行提供保障。ABBGerapidDC系列高速直流断路器，基于模块化设计原理，为您提供整套的单极快速直流断路器。全系列尺寸紧凑，采用新技术材料，实现更高的分断能力和杰出的绝缘特性。GerapidDC高速直流断路器12城市轨道交通电气应用方案城轨的动力与照明负荷普遍采用低压电源提供电能，在降压变电所、环控电控室、集中冷站、风机房等处通常会设置低压开关设备。ABBM系列400V低压开关设备广泛应用在低压配电领域。具有如下优势特点：灵活多变的方案设计，适合轨交各种场景应用；标准化、模数化设计，更强的通用性；更高的单设备安装容量，优化设备数量和减少占地；全面融合MNSDigital数字化低压开关柜解决方案和ABBAbility数字化技术，让传统的开关柜技术与时俱进，成为物联网的一员。MNS低压配电柜和电机控制中心—可靠供电M系列400V低压开关设备MDmaxST低压开关柜•骨架采用双折边，坚固耐用•600宽柜体，最高可装36回路•抽屉三位置转换，不降低防护等级SPM多功能控制箱•防护等级：IP55、IP66•进出线带密封圈，不降低防护等级•可以按客户需求定制典型应用：•400V开关柜室•环控电控柜室典型应用：•照明配电室•应急照明配电室•设备区配电箱•风阀控制箱•区间隧道控制箱•区间检修箱•……MNS低压开关柜•满足抗地震、抗振动和抗冲击的要求•侧出线、后出线方案灵活组合•提供多种数字化、智能化解决方案MDrail-E低压分配电及控制系统•柜门采用斜边设计，至简至美•标准化设计，结构紧凑，通用性强•模数化设计，易于选型与组装主配电柜分配电箱城市轨道交通电气应用方案13智能高效多种数字化方案高可用性设计灵活紧凑安全可靠防电弧设计应用灵活方案和服务全面集成控制界面云端大数据分析设备运行监管系统CMES资产健康管理ABBAbility进出线智能温度监测馈电单元电机单元抽屉以太网接口母排温度监测工业以太网无线温度传感器参数设置软件（笔记本通过参数设置电缆与开关柜连接）过程控制系统/电力管理系统/急停系统馈电抽屉电机抽屉控制面板控制面板边缘处理器全新一代MNSDigital数字化解决方案，它传承MNS系统一贯出色的质量标准和制作工艺，并融合互联网技术和智能传感器，可实现远程监测、控制和设定，提供详细的故障诊断和事件日志，帮助用户进行大数据分析；可提前预警设备故障，实现前瞻性维护，确保安全、可靠、持续的用电需求。14城市轨道交通电气应用方案ABBUPS不间断电源系统：•1-800kVA全系列产品•双转换在线式设计•低输入电流谐波反馈•高整机效率•高级电池管理（SBM）降压变电所UPS不间断电源SG/PowerScaleUPS不间断电源SG/PowerScaleUPS不间断电源SG/PowerScaleUPS输出柜UPS输出柜UPS输出柜屏蔽门系统通信系统自动售检票系统环境监控系统门禁系统火灾自动报警系统办公自动化系统信号系统高利用率eBoost运行模式具有更高的整机效率优异性能优异的动态性能和极低的失真率易于安装紧凑设计，正面操作和维护配置灵活冗余的并联结构城市轨道交通中通信、综合监控、BAS、FAS、AFC、门禁、屏蔽门和防淹门等机电系统，是轨道交通运营指挥、企业管理、服务乘客和传递信息的平台，直接关系到整个机电系统的安全高效运营。这些设备通常需要设置UPS来保证供电的可靠性。ABBSG/PowerScaleUPS不间断电源，凭借高利用率、易于安装、配置灵活、性能优异等特点，为广泛的应用提供关键电源保护。UPS不间断电源系统—可靠供电ABBUPS不间断电源系统城市轨道交通电气应用方案15—可靠供电低压配电系统三级负荷：广告照明、冷源系统、商铺电源、区间维修电源等。三级负荷：广告照明、冷源系统、商铺电源、区间维修电源等。一级负荷：通信系统、信号系统、监控系统、自动售检票、屏蔽门、自动扶梯、消防泵、站厅站台公共区照明、应急照明等二级负荷：非事故风机及风阀、密闭提升装置等一级负荷：通信系统、信号系统、监控系统、自动售检票、屏蔽门、自动扶梯、消防泵、站厅站台公共区照明、应急照明等二级负荷：非事故风机及风阀、密闭提升装置等方案全覆盖配合有保障高防护等级适用地下环境柜体与产品完美结合设计优化保障可靠供电有源动态滤波器PQactiF空气断路器Emax2智能仪表M1M双电源切换装置ATS022400VI-I母线段400VI母线段400VII母线段400VII-I母线段塑壳断路器Tmax/TmaxXT城轨车站和区间的电气设备均采用交流380/220V电源供电，电源取自降压变电所。该电气设备的正常运行决定了地铁的安全性、可靠性和舒适度，因此，为之提供电源的供电系统是地铁正常运转的能源基础。ABB电气产品在降压所的应用包括电源切换、馈电保护、无功补偿、谐波滤除等各个部分。配电方案整体可通过专业DOC设计优化软件设计，在提高了配电系统安全性、可靠性的同时，合理整合馈出回路，合理减少开关柜的数量，降低投资与运营总体费用。低压产品及系统16城市轨道交通电气应用方案—可靠供电环控电控系统完善保护覆盖各种电机应用一站式方案无兼容性之忧组网方便支持所有主流通讯方式2类保护配合连续性有保障双电源切换装置ATS022塑壳断路器TmaxXT塑壳断路器TmaxXT塑壳断路器TmaxXT隔离开关熔断器组OS熔断器式隔离开关E90微型断路器S200接触器AX接触器AX接触器AX电动机控制单元UMC100热继电器TA排风兼排烟风机隧道TVF风机隧道射流风机回/排风机送/排风机空调新风机排烟风机冷却塔风机车站U/O排热风机组合式空调冷却、冷冻泵各类风阀电动机控制单元UMC100软启动器PSTX变频器电源切换装置DPT/OTM-C-D来自降压所母线I来自降压所母线II41SFC132009C0201SoftstartersCatalogPSTX–TheadvancedrangeDescriptionCompletecontrolofpumpsTimetouseyourprocessestotheirfullpotential.ThePSTXfeaturesmanyapplica-tionenhancingfeatures,includingtorquecontrol:themostefficientwaytostartandstoppumps.Thepumpcleaningfeaturecanreversepumpflowandcleanoutpipes,securinguptimeofyourpumpsystem.Built-inbypasssavestimeandenergyWhenreachingfullspeed,thePSTXwillactivateitsbypass.Thissavesenergywhilereducingthesoftstarter’sheatgeneration.OnthePSTX,thebypassisbuiltinandverifiedbyABB,savingyoutimeduringinstallationandspaceinyourpanel.CompletemotorprotectionThePSTXofferscompletemotorprotectioninonlyoneunitandisabletohandlebothloadandnetworkirregularities.PT-100,earthfaultprotectionandover/undervoltageprotectionalongwithmanyotherfunctionskeepyourmotorsaferthanever.JogwithslowspeedTheslowspeedforwardandbackwardjogfeaturewillmakeyoumoreflexiblewhenoperatinge.g.conveyorbeltsandcranes.ThePSTXprovidespositioningcapabilities,lettingyoutakecontrolofyourprocess.Easy-to-useanddetachablekeypadAuser-friendlyandcleardisplaysavesyoutimeandresourcesduringbothsetupandoperation.ThedetachablekeypadisstandardonallPSTXsoftstarters.ThreetypesofcurrentlimitPSTXoffersthreetypesofcurrentlimit:standard,dualandramp.Thisgivesyoufullcontrolofyourmotorduringstart.Italsoallowsyoutouseyourmotorinweakernetworks.PSTX–TheadvancedrangeIntroductionThePSTXcombinesmanyyearsofresearchandproductdevelopmentwithextensiveknowledgeofapplicationspecificrequirementsandneeds.Itisourlatestadvancementinmotorcontrolandprotectionandaddsnewfunctionalityandincreasedreliability.•Three-phasecontrolled•Operationalvoltage:208–690VAC•Wideratedcontrolsupplyvoltage:100–250V,50/60Hz•PSTXratedoperationalcurrent:30to370A(inside-delta:640A)•Bothin-lineandinside-deltaconnection•Coatedcircuitboardsprotectingfromdust,moistandcorrosiveatmosphere•DetachablekeypadratedIP66(Type1,4X,12)•Graphicaldisplaywith14languagesforeasysetupandoperation•Built-inbypassforenergysavingandeasyinstallation•Built-inModbusRTUformonitoringandcontrol•Supportforallmajorcommunicationprotocols•Analogoutputformeasurementofcurrent,voltage,powerfactoretc.ImproveinstallationEfficiencySecuremotorReliabilityIncreaseapplicationProductivity城轨车站，特别是地下站，人员密集、流动性大，地下的环境质量对乘客健康至关重要。环控系统可提供舒适及适宜的环境；灾害时进行排烟救助、防烟隔离以保障乘客安全。环控电控系统给环控系统提供电能，并实行控制、保护和监测。ABB环控电控系统可提供完善的电机保护，多种不同启动和控制方式可选，使电动机具备出色的性能和可靠性，有助于确保环控系统的安全、稳定运行。并具备较强的通讯性能，方便接入城轨自动化系统。电动机保护和控制城市轨道交通电气应用方案17—可靠供电其它动力照明配电系统节能高效UPS转换效率更高云端管理支持接入云平台适应环境高防护等级箱壳专业保护提供电机和电子设备保护特性微断塑壳断路器TmaxXT塑壳断路器TmaxXTUPS不间断电源SG/PowerScale自动转换开关TruONE塑壳断路器TmaxXT隔离开关熔断器组OS熔断器式隔离开关E90微型断路器S200微型断路器S200微型断路器S200微型隔离开关SD200接触器AX热继电器TA双电源箱照明箱控制箱动力箱除了环控系统以外，为城轨运营服务的其它设施如：照明、排水系统、防灾系统、通信、信号、自动扶梯等，均需电能，供电一旦发生故障或中断会造成运输的瘫痪，还会危及乘客的生命安全和造成财产的重大损失。ABB拥有全面的配电和工控产品，可为城轨的应用提供各种优秀解决方案，确保城轨各系统的安全、可靠运行。低压产品及系统18城市轨道交通电气应用方案—可靠供电核心应用产品Emax2低压空气断路器•可搭建云平台，实现电能管理•广域的连通性，支持7种通讯协议•大尺寸彩色触摸屏，操作更直观•特有额定电流插件，后期负荷变化，无需更换断路器TmaxXT塑壳断路器•体积更为小巧，安装更为方便•宽泛的电流整定范围，满足长距离供电的保护需求•模块化COM通讯模块，满足现场扩展和升级的需求S200微型断路器•最全脱扣特性，覆盖所有类型负载•可快速安装拆卸，无需借助工具•最高阻燃等级V0，防火无烟毒UMC100.3电机控制器•支持所有主流通讯方式•6IO/3IO控制量•电压跌落自重起•操作面板可在柜门安装•一种型号满足所有应用场景，减少库存OTM-C-D双电源切换装置•适用AC-33B的负载•具有带载转换功能•三工位，o位可挂锁•切换时间0~30s可调TruONE自动转换开关•适用AC-33A使用类别•触头转换时间＜50ms•支持ABBAbilityEAM云服务•可设定预维护程序，让检修维护纳入计划ATS022双电源智能控制器•适用单母线分段的母联切换功能•具备卸载不重要负载功能•断路器脱扣状态检测•友好的人机对话界面M4M/M1M数字化多功能表•完整产品线，满足不同功能需求•可达0.5S级电能精度•多种通讯接口可选•可与EAM互联，实现云端配电管理PQactiF有源动态滤波器•任选2到50次谐波中的25种滤除•滤波效果≥97%•无级无功补偿功能，响应时间<1s•三相不平衡调节WavePro系列低压母线槽•产品线完善，一站式解决方案•高电导率铜排，更低的线路损耗•高导热性外壳铝型材，散热效果好•通过了CCC和KEMAKEUR认证城市轨道交通电气应用方案19—安全城轨方案概述城市轨道交通用电设备点多、分散，供电距离较长，极易受到外部环境如雷击、地震等自然灾害的侵扰；且铁路车站等建筑，人流集中，一旦发生火灾等恶性事故极易引起旅客恐慌，导致踩踏等次生灾害，引发更大的人员伤亡及财产损失，这些都将对城轨运营造成严重影响。ABB可从电气火灾、应急疏散、防雷保护、综合接地、地震防范等方面给城市轨道交通运营提供坚实的安全保障。20城市轨道交通电气应用方案—安全城轨电气火灾监控简化系统更稳定的运行和监测1024点位采用级联方式512点位单个CME可采集全电量检测IRTD可直接替换传统仪表CME壁挂式电气火灾监控设备IRTD独立式电气火灾监控探测器至消防图形显示装置DRTD组合式电气火灾监控探测器ZR-RVVSP2×1.5mm2屏蔽双绞线至其他监控点位单个CME可最多连接512个点位注：DRTD可升级为IRTD，实现更强大的探测和测量功能。T为温度传感器；R为剩余电流互感器。CME壁挂式监控设备DRTDTTTTRRRRDRTDDRTDDRTD城轨用电设备点多、分散，供电距离较长，供电线路极易发生漏电而引发电气火灾，另一方面，如车站等建筑，人流集中，一旦发生电气火灾就会引起旅客恐慌，导致更大的人员伤亡及财产损失，还会对轨道交通运营造成严重影响。为了减少火灾事故的发生，必须采取主动措施，防范电气火灾。ABB精锐系列电气火灾监控系统是ABB依据国家标准专为电气火灾监控研发的，集监测管理、故障报警、分析记录等于一体的电气火灾监控系统。EFPS精锐系列电气火灾监控系统城市轨道交通电气应用方案21安全守护全套ABB电气元件，系统更加稳定可靠动态疏散智能逃生路线核心算法，让紧急撤离变得更加从容品质升级优秀的工业设计，更高的防护等级与品质体验品牌增值应用案例遍及全球各地，适用性强—安全城轨ABBLH系列消防应急照明和疏散指示系统城市轨道交通客流大，且许多为相对封闭的地下空间。当发生火灾时，应急照明系统对人员疏散、消防救援等起着重要的作用。在站厅、站台、区间任意位置起火时，ABBLH系列消防应急照明和疏散指示系统可通过智能逃生路线核心算法，指示人员快速找到安全出口；地下区间火灾时，可控制疏散标志的方向，按照指向新风方向及远离火源的原则引导人员疏散；系统具备较强的通讯接口能力，可与地铁BAS系统、ISCS综合监控系统深度集成，并与FAS进行联动。ABB消防应急照明和疏散指示系统控制器主机CAN总线回路二总线标志灯照明灯照明灯地埋灯标志灯EPS（集中电源）4/8路EPS（集中电源）4/8路标志灯地铁BAS系统ISCS综合监控应用场景：•车站控制室•站厅、站台•OCC大楼•车辆段•停车场应用场景：•区间隧道22城市轨道交通电气应用方案—安全城轨防雷保护方案全面防雷完善的雷击过电压保护专用保护消除隐患，确保有效防雷提前放电提高落雷准确度铜镀钢材质导电性好，寿命更长城轨是投资巨大、人员密集的公共场所，通信、信号、FAS、BAS、AFC、SCADA等电子信息类设备系统错综复杂，这些系统是维系地铁正常运营的中枢神经，一旦遭受雷击或雷电波侵入，将危及地铁正常的运输秩序，甚至造成重大的人员伤亡和巨大的经济损失。ABB防雷保护可为城轨的建筑物、配电设备、弱电系统提供完善的雷击过电压保护，有效防护设备遭受直接雷和感应雷的伤害。OVR系列电涌保护器配电系统防雷建筑物防雷数据/信号/监控网络的防雷OPR优化脉冲提前放电避雷针•上行先导提前放电，有效防雷•能量自给，不需其它电源供电•WHVRI权威测试，效果显著OVR电涌保护器+POD后备保护•同时提供雷电流和过电压保护•泄放高能量的浪涌电流•POD与OVR完美配合ESP电涌保护器•较低电压保护水平•强雷电环境可重复保护/使用•系列齐全，针对不同应用场合数字化方案接地连接状态上游MCB状态监测环境温度电压异常泄露电流eOVR浪涌幅值浪涌事件次数ABBAbility云平台服务的连续性实时获取数据运行维护提示寿命情况城市轨道交通电气应用方案23—安全城轨综合接地系统导电性好远优于传统镀锌扁钢有效降阻物理降阻，不溶解无污染抗腐蚀性好表面镀铜，稳定性强操作简单无需专业操作人员镀铜圆钢，放热焊接工艺贯通地线地下站高架车站牵引变电所城轨综合接地就是将沿线的牵引供电回流系统、电力供电系统、信号系统、通信及其他电子信息系统、建筑物、站台、隧道、声屏障等所有需要接地的装置通过贯通地线连成一体的接地系统。可减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的安全隐患。ABBFURSE品牌专业从事防雷、接地领域，至今已经有百年历史。ABB可提供贯通地线、接地装置、接地连接线及附件等完整的综合接地系统应用方案。帮助客户减少地网隐患，实现铁路安全运行。Furse防雷接地产品24城市轨道交通电气应用方案—安全城轨地震防范侧向抗震支架纵向抗震支架暖通管道燃气管道电缆梯架、托盘给排水、消防管道缩短工期水、电、暖通可交叉施工量身定做提供整套设计方案效果保证保险公司质量承保安装效率高配有高效连接件城轨为人员密集场所，并且各种管线密布，如电气系统、消防系统、给排水系统、暖通系统等。为防止地震时管道系统失效或跌落造成人员伤亡及财产损失，应对机电管线系统进行抗震加固。ABB作为成品支吊架传统厂家，为满足市场需求，开发出抗震支架系统。可有效限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。承重及抗震支吊架系统城市轨道交通电气应用方案25—智慧城轨方案概述智能可靠全线无延时故障切除提质增效主动预测式智慧运维故障处理效率提升运维工作量下降近几年来，新一轮科技革命和产业变革正在深刻影响经济社会变局，数字化、网络化、智能化日益成为重要的发展趋势。对于城市轨道交通而言，这将是完全区别于传统基建的一次转型，是要用数字化新技术来赋予它新的能量，成为支撑交通强国战略和智慧城市建设的重要组成部分。为契合城市轨道交通的转型趋势，有效应对行业挑战，ABB汇聚了自身在电力产品领域多年的积累，推出了面向“数字城轨”的城市轨道交通配电系统：26城市轨道交通电气应用方案资产管理全生命周期管理主动维护基于状态的分析和维护全面感知配电设备实时状态随时随地知晓电气设备运行状况可以实现医院电力系统的四遥功能：遥测、遥信、遥控、遥调。案配置案优势改变配电系统的管理模式，实时监视电网，保证安全可靠用电采集、分析、处理各种负荷数据，决定控制策略，实现负荷高级管理，如自动计费、负荷短期预测、历史数据存档分析等实现医院的分项、分区、分类计量，明确能耗的分配情况，加强能耗监管提出横向对比、纵向深入剖析的方法，准确找到能耗浪费和节能潜力，评判管理或技术措施的实际节能效果提高工作人员的节能意识Internet监控主机-从监控主机-主上级监控以太网交换机通讯管理机通讯管理机PMC916EMplusTCP/IPTCP/IP门诊区医技部住院区后勤区……通讯网关M101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXT…………电机控制器压器温控仪EPS/UPS其它仪表…………EM400TREF541各类电力仪表配电保护设备电机保护设备电度计量装置EQBEQCEQBEQCEQBEQCEQBEQC型医院，功能区组成复杂，建筑规模较大，各种新型医疗设备大量应用，而且医院2类场所较多，这都对医院供配电系统可靠性能质量提出了非常高的要求。保障供电可靠性除了供配电一次系统的合理设计外，提高供配电自动化水平，对供配电系统进行监测、控制和保护也非常重要。另一方面，电能是医院能源消耗最主要的部分，出于节能的考虑，智能配电监控有助于降低医运营成本。12-2013《医疗建筑电气设计规范》4.5.1条款：二级及以上医院的配变电所宜设置电能管理系统。两个及以上配变电所宜集中。4.5.2条款：电能管理系统宜具备连续采集和处理配变电系统正常运行及故障情况下各种运行参数、运行状态的能力。智能配电监控解决方案是利用计算机网络控制技术和现场总线技术对医院配电和电动机进行监控的软、硬件体系。通过开关量、模拟量采集、远程控制、电动机控制与保护、电能质量综合检测、电能管理及中高压继保装置构成完善的配电综合自动化系可以实现医院电力系统的四遥功能：遥测、遥信、遥控、遥调。案配置案优势改变配电系统的管理模式，实时监视电网，保证安全可靠用电采集、分析、处理各种负荷数据，决定控制策略，实现负荷高级管理，如自动计费、负荷短期预测、历史数据存档分析等实现医院的分项、分区、分类计量，明确能耗的分配情况，加强能耗监管提出横向对比、纵向深入剖析的方法，准确找到能耗浪费和节能潜力，评判管理或技术措施的实际节能效果提高工作人员的节能意识Internet监控主机-从监控主机-主上级监控以太网交换机通讯管理机通讯管理机PMC916EMplusTCP/IPTCP/IP门诊区医技部住院区后勤区……通讯网关M101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXT…………电机控制器压器温控仪EPS/UPS其它仪表…………EM400TREF541各类电力仪表配电保护设备电机保护设备电度计量装置EQBEQCEQBEQCEQBEQCEQBEQC统。可以实现医院电力系统的四遥功能：遥测、遥信、遥控、遥调。方案配置方案优势改变配电系统的管理模式，实时监视电网，保证安全可靠用电采集、分析、处理各种负荷数据，决定控制策略，实现负荷高级管理，如自动计费、负荷短期预测、历史数据存档分析等实现医院的分项、分区、分类计量，明确能耗的分配情况，加强能耗监管提出横向对比、纵向深入剖析的方法，准确找到能耗浪费和节能潜力，评判管理或技术措施的实际节能效果提高工作人员的节能意识Internet监控主机-从监控主机-主上级监控以太网交换机通讯管理机通讯管理机PMC916EMplusTCP/IPTCP/IP门诊区医技部住院区后勤区……通讯网关M101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXT…………发电机控制器变压器温控仪EPS/UPS其它仪表…………EM400TREF541各类电力仪表配电保护设备电机保护设备电度计量装置EQBEQCEQBEQCEQBEQCEQBEQC综合型医院，功能区组成复杂，建筑规模较大，各种新型医疗设备大量应用，而且医院2类场所较多，这都对医院供配电系统可靠性和电能质量提出了非常高的要求。保障供电可靠性除了供配电一次系统的合理设计外，提高供配电自动化水平，对供配电系统进行实时监测、控制和保护也非常重要。另一方面，电能是医院能源消耗最主要的部分，出于节能的考虑，智能配电监控有助于降低医院的运营成本。JGJ312-2013《医疗建筑电气设计规范》4.5.1条款：二级及以上医院的配变电所宜设置电能管理系统。两个及以上配变电所宜集中监测。4.5.2条款：电能管理系统宜具备连续采集和处理配变电系统正常运行及故障情况下各种运行参数、运行状态的能力。ABB智能配电监控解决方案是利用计算机网络控制技术和现场总线技术对医院配电和电动机进行监控的软、硬件体系。通过开关量采集、模拟量采集、远程控制、电动机控制与保护、电能质量综合检测、电能管理及中高压继保装置构成完善的配电综合自动化系统。可以实现医院电力系统的四遥功能：遥测、遥信、遥控、遥调。方案配置方案优势改变配电系统的管理模式，实时监视电网，保证安全可靠用电采集、分析、处理各种负荷数据，决定控制策略，实现负荷高级管理，如自动计费、负荷短期预测、历史数据存档分析等实现医院的分项、分区、分类计量，明确能耗的分配情况，加强能耗监管提出横向对比、纵向深入剖析的方法，准确找到能耗浪费和节能潜力，评判管理或技术措施的实际节能效果提高工作人员的节能意识Internet监控主机-从监控主机-主上级监控以太网交换机通讯管理机通讯管理机PMC916EMplusTCP/IPTCP/IP门诊区医技部住院区后勤区……通讯网关M101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXTM101/M102PSS/PSTEmax2TmaxXT…………发电机控制器变压器温控仪EPS/UPS其它仪表…………EM400TREF541各类电力仪表配电保护设备电机保护设备电度计量装置EQBEQCEQBEQCEQBEQCEQBEQC综合保护装置REF综合保护装置REF中压断路器iVD4中压断路器iVD4空气断路器Emax2塑壳断路器TmaxXT主变电所降压变电所主变电所1主变电所2降压所降压所降压所降压所降压所降压所环控室环控室环控室环控室环控室环控室环控电控室网关EdgeGateway塑壳断路器TmaxXT塑壳断路器TmaxXT电力仪表M1M电力仪表M1M空气断路器Emax2电源切换装置TruONE能效优化•优化能源费用•避免能源浪费•成本分配资产管理•减少总体成本•减少故障时间•提高安全性ABB数据云平台(或城轨自有云)—智慧城轨ABBAbility数字配电系统解决方案城市轨道交通运营里程的急剧增长带来了巨大的运行维护和成本压力，传统的基于计划的运维方式已难以适应这样的增量变化。ABB大量支持物联网的数字化配电设备，可接入ABBAbilityEAM能效与资产健康管理平台。利用EAM，用户可以监测电气系统能量流动情况和设备自身的健康状态，实现远程获取和深入理解全面的资产和电气系统性能信息，帮助您在整个运营过程中高效降低成本和风险，并可基于设备的健康状态为您提供行动建议，以在适当的时间进行维护和设备更换。EAM能效与资产健康管理解决方案城市轨道交通电气应用方案2728城市轨道交通电气应用方案主变电所1主变电所2开关站间光纤通信GOOSEGOOSEGOOSE主变电所1主变电所2开关站间光纤通信牵引/降压所牵引/降压所牵引/降压所牵引/降压所牵引/降压所牵引/降压所牵引/降压所牵引/降压所GOOSEGOOSEGOOSE—智慧城轨基于IEC61850的GOOSE通讯正常工作状态：线路故障状态：简单高效无需任何复杂接线高可靠性无延时定位并切除故障维护简单易于线路扩展修改快速自愈秒级内实现网络自愈城市轨道交通的线路和站点在不断增多，配电系统覆盖范围在不断扩大，任何突发停电故障都会产生巨大的社会影响，传统后备保护方案采用级差保护方式来解决选择性的问题，随着城市轨道交通系统普遍采用大环网供电方式，其局限性已经越来越明显。已经无法满足日益复杂的系统对供电运行提出的可靠性要求。基于IEC61850的GOOSE数字化连接以神经网络为技术蓝本，可以轻松实现全网无延时的故障定位并切除，实现故障切除效率相对传统方案实现质的提升。城市轨道交通电气应用方案29—绿色城轨方案概述城市轨道交通运力巨大，消耗着大量的电能；另外，站厅大多深居地下，人群流动密集，当空气不流通时，不仅氧气含量下降，还可能滋生病菌。打造更绿色、更健康、更安全的城市轨道交通网络，是践行新发展理念、实施健康中国战略的必然要求，也是新时代企业应该承担的社会责任。ABB在绿色城轨方面的应用，主要有：新能源的利用，如太阳能的接入；车站及隧道内的机电设备的全面管理和控制，降低设备运行能耗。可帮助城轨真正做到环境友好；降低对市电能源的依赖；综合考虑列车、客流、车站设备、通风等各种因素，智能管理站内灯光环境、遮阳环境、温度环境、空气质量，从而实现环保、绿色、节能，并创建舒适环境的目的。30城市轨道交通电气应用方案—绿色城轨分布式新能源接入低压产品:1.熔断器式隔离开关：E90PV；熔断器：E9FPV2.电流测量系统：CMS3.隔离开关：OTDC4.组串汇流箱：1000VDC/1500VDC配电盘：Gemini5.电涌保护器：OVRPVQS6.再汇流箱7.塑壳断路器：TmaxPV8.配电盘：SystemproEpower9.绝缘监视设备：CM-IWx10.熔断器式隔离开关：E9011.电涌保护器：OVRT1/T1-T2/T2QS12.接触器：AF系列13.塑壳断路器：TmaxXT,TmaxT空气断路器：Emax2中压产品:A.eHouseB.变压器：干式变压器、油浸变压器C.气体绝缘二次开关设备：SafeRing/Safeplus空气绝缘二次开关设备：UniSec空气绝缘隔离开关：NALF重合器：Gridshield断路器：VD4D.接口保护系统：ABBRelion®系列，REG615E.模块化系统：紧凑型二次变电所、二次橇装装置、EcoFlexeHouseF.EcoFlex、eHouse、橇装变电所G.气体绝缘一次开关设备：ZX产品家族空气绝缘一次开关设备:UniGear产品家族空气绝缘二次开关设备：UniSec户外断路器：R-MAG®（死槽）、OVB-VBF（生槽）重合器：Gridshield富有能效提高系统电气平衡效率连续运行保证关键负荷电力供应简单易安装节省安装和调试时间更高可靠性55℃高温或4000米海拔正常工作ID+GPDID+GPDId41866127358933212131011ID+GPDID+GPDIdEBDDCGGF至下一逆变器A城市轨道交通是能耗大户，分布式新能源接入，符合国家节能降耗的要求，也是降低城市轨道交通运营成本的需要。郊区城市轨道交通更多的会采用地面线路，设置地面高架车站，这给地面车站屋顶太阳能光伏发电系统提供了绝好的发展机会。ABB是可再生能源创新技术供应商。ABB为分布式新能源接入城市轨道交通提供广泛的产品、系统和解决方案组合。该组合包括电网的完整电力和自动化解决方案。ABB为可再生能源提供可持续解决方案城市轨道交通电气应用方案31—绿色城轨Cylon楼宇自控系统简化管理超越自动化的智能响应控制灵活可靠基于web的楼宇管理方案易于集成支持协同工作的开放协议方案高适用性为不同项目规模提供现场控制方案MKTG0140v71MODMODMODMODModbusRTUMODMODModbusRTUBACnet®MSTPFLX-4R4-HFLX-8R8CBX-8R8-HCBT-STAT-HCBT-STATbusFLX-16DIFLX-4R4-HFLX-PS24FLX-8R8FLX-8R8-HFLX-4R4CBXi-8R8-HeXploreeXploreMODModbusRTUCBT-STAT-HCBT-STATbusFBXi-X2561...16FLXModbus®RTUFLX-4R4-HFLX-8R8-HCBXi-8R8FBXi-X2561...16FLXCBX-8R8eXploreMODMODMODModbus®RTUFBVi-2U4-4TFBVi-2U4-4T-NRemoteWebBrowser,MobileApplica�onsandToolsASPECT®-EnterpriseINTEGRA™-SupervisorBACnet®MSTPEthernet,TCP/IP,BACnet/IP,FT/Net,XML,HTTP,Modbus®TCP,Unitron/IP,FOX(INTEGRA)CBV-2U4-3TCBT-STATCBT-STATbusCBV-2U4-3TCBT-STATCBT-STATbusMATRIXIT-8000InternetASPECT®-StudioCXproᴴᴰCBT-4T4-2U1RUCURoomDisplayCBT-STATbusCBT-STATbusCBT-3T6-5RMODMODMODModbus®RTUMODMODMODModbusRTUBACnet®MSTPNEXUSCBV-2U4-3T-NfleXiblebuildingsolutions™www.cylon-automatrix.comASPECTPOWEREDBYwww.cylon.com城轨BAS系统是对城轨建筑物及隧道内的环境与空气调节、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门等建筑设备和系统进行集中监视、控制和管理的系统，是城轨运营的重要保障系统。ABBCylon可以为城轨建筑物提供可扩展的前端楼宇自动化解决方案，灵活的组网方式，开放协议的楼宇控制和能源分析工具，不仅保障机电系统设备的安全可靠运行，创造安全、舒适、高效的乘车环境，而且能够降低空调通风系统的运行能耗，减少城轨运营成本。Cylon楼宇自控系统32城市轨道交通电气应用方案—绿色城轨i-bus®智能车站控制系统220V24V中文彩色触摸屏带液晶多功能面板带遥控面板温控面板存在感应器KNX总线灯光模块电动窗帘模块地采暖模块调光模块空调驱动电源模块环境co2能源管理驱动器通风控制气象模块亮度传感器智能逻辑网关时间控制器IP网关故障检测模块电流检测模块中控软件0,850,750,70+定时控制+调光+恒照度控制+遮阳控制+HVAC+存在感应器+分区控制0,50使用KNX技术最多可节能50%KNX/传统方式+集中控制+时间表负载控制0,9增加i-bus®功能每年运营成本城轨车站，尤其是地下站，其内部的空气环境控制主要依赖机械通风，室内采光主要依靠灯具照明。通风系统和照明的用电不仅占据了城轨车站大部分的电能消耗，还直接影响着乘客的舒适感。ABBi-bus智能车站控制系统遵循KNX标准，可应用于城轨车站中的灯光、温度、遮阳、通风等设备的控制。通过在公共区域和设备管理区安装智能传感器，实时监测新风、二氧化碳、光照、温度、湿度等指标，并采取智能分区调节，不仅可以提高乘客舒适度，同时降低能耗。i-bus智能控制系统城市轨道交通电气应用方案33照明控制•自动监测范围-站内照明、空调、广告灯、信息指示灯、紧急照明、站外泛光照明等•照明模式控制-节能、运营、清扫、检修等场景控制•定时控制-周期、季节、假日（365天）•光线感应控制-阳光充足时，关闭部分照明回路，减少室内照明能耗。-天阴天黑时，系统自动开启，补充照明回路。•售货机、售票机监控监控与联动•空调温度控制-分区控制：通过本地智能面板实现-集中控制：通过中控系统实现•定时和光感控制•与消防系统联动•重要回路监控采光控制•自动控制电动窗帘、电动窗/天窗的升降、开关、调角就地控制•监控范围-站内照明、空调、广告灯、插座、紧急照明等•控制方式triton智能面板：-具有防乱按功能，可以通过中控系统强制锁定-适合安装在站内公共场所墙上-分时段设定不同场景。如：05:45开启2/3灯光空调;07:00运营高峰，开启所有设备；22:30末班车以后，关闭1/3的设备进入清洁模式；00:00后关闭全部。集中控制•设置所有回路设备开闭时间•定时控制、二氧化碳检测控制新风系统•灯光模式：节能、运营、清扫、检修等•通过智能温控面板和中控系统控制空调•通过中控、智能面板和定时器控制公共区域灯光监测与联动•电流检测功能•与消防系统联动高架站或地面站应用地下站应用提升舒适度改善车站乘客体验和办公环境KNX总线全球性楼宇控制开放标准降低能耗节省能耗支出成本DALI调光给乘客更直观的分区视觉体验34城市轨道交通电气应用方案—ABB中国电气服务贯穿于整个设备生命周期的服务ABB中国电气服务，基于八家ABB中、低压设备生产企业服务业务和团队的整合，及ABB集团领先的技术和丰富的服务经验，致力于为用户的配电系统和设备提供全生命周期的保障服务，满足用户从设备安装、运行维护到退役全过程所需要的服务。设备性能衰退服务协议设备生命周期客户价值故障维修大修预防性维护升级、改造•安装和调试•培训•备品备件•维护•工程和咨询•退役服务•更换•技术支持与维修•高级服务•扩展、升级和改造设备全生命周期管理基于设备全生命周期管理的科学理论，ABB融汇电气设备研发、制造、服务、维护的百年经验，针对传统电力设备管理存在的局限性，推出革命性的服务产品和解决方案。帮助用户提升设备管理水平、优化资源利用率、减少设备故障和运营成本，确保供电安全可靠性，从而进一步推动实现客户资产的保值增值与绩效改善。1.服务协议2.安装调试3.培训4.备品备件9.扩展，升级，改造10.退役服务11.更换5.维护保养8.高级服务6.技术支持与维修安装调试技术培训备品备件驻站装备系统扩容设备巡检维护保养现场维修设备升级设备改造设备延寿设备整体更换智能化方案自动化及能耗管理7.工程和咨询培训样机服务站维修返厂维修可研咨询资产管理系统（ASOL）设备健康管理系统（MRC）初设支持项目执行支持设备状态评估（MSC）服务业务类型•基于产品全生命周期•服务协议：基于全生命周期理论的跨多服务业务类型的长期供货协议•设备升级：基于ABB产品的升级•设备改造：基于第三方产品的改造•设备延寿：对于接近经济使用寿命的设备，进行的以达到延长设备寿命为目的的服务城市轨道交通电气应用方案35—ABBConnect您的一站式数字化助理•ABBConnect可在Windows10、iOS及Android设备上使用，工作上推荐使用电脑安装更得心应手。•了解更多具体功能及下载ABBConnectapp，请点击以下网页链接：https://new.abb.com/low-voltage/zh/service/abb-con-nect?utm_source=doc&utm_medium=docABBConnect同时可以扫网页二维码了解：一站式资料库：产品样本、行业应用、安装指导、选型指南、EPLAN部件库、视频、证书、报告、CAD图等海量内容，随时随地零时差满足您的需求！强大搜索功能：海量内容并不难搜索，多维度高级筛选、A-Z产品浏览搜索功能等，查找资料很便捷！轻松微信分享：再大的文件，都可以从app直接复制URL粘贴到微信里，轻松转发分享！快速客服应答：在线客服机器人小E拥有“百事通”信息库，应对日常问题迅速自如；同时可一键转人工客服，更多“智囊团”及时解答您的问题！安装使用ABBConnectapp,您可以随时随地便捷地获得和分享ABB电气各种资料与信息；更有在线客服，全天候答疑；贴心高效的一站式数字化助理就在身边。样本所载述的产品资料以实物为准，若有变更恕不另行通知，ABB（中国）有限公司拥有最终解释权。—联系我们www.abb.com.cnABB(中国)客户服务热线电话:800-820-9696/400-820-9696电邮:contact.center@cn.abb.comABB电气官方微信ABB直通车ABB轨道交通网站ABB中国客户服务中心1SXF001009X2002RevF04-2023SH-HG
