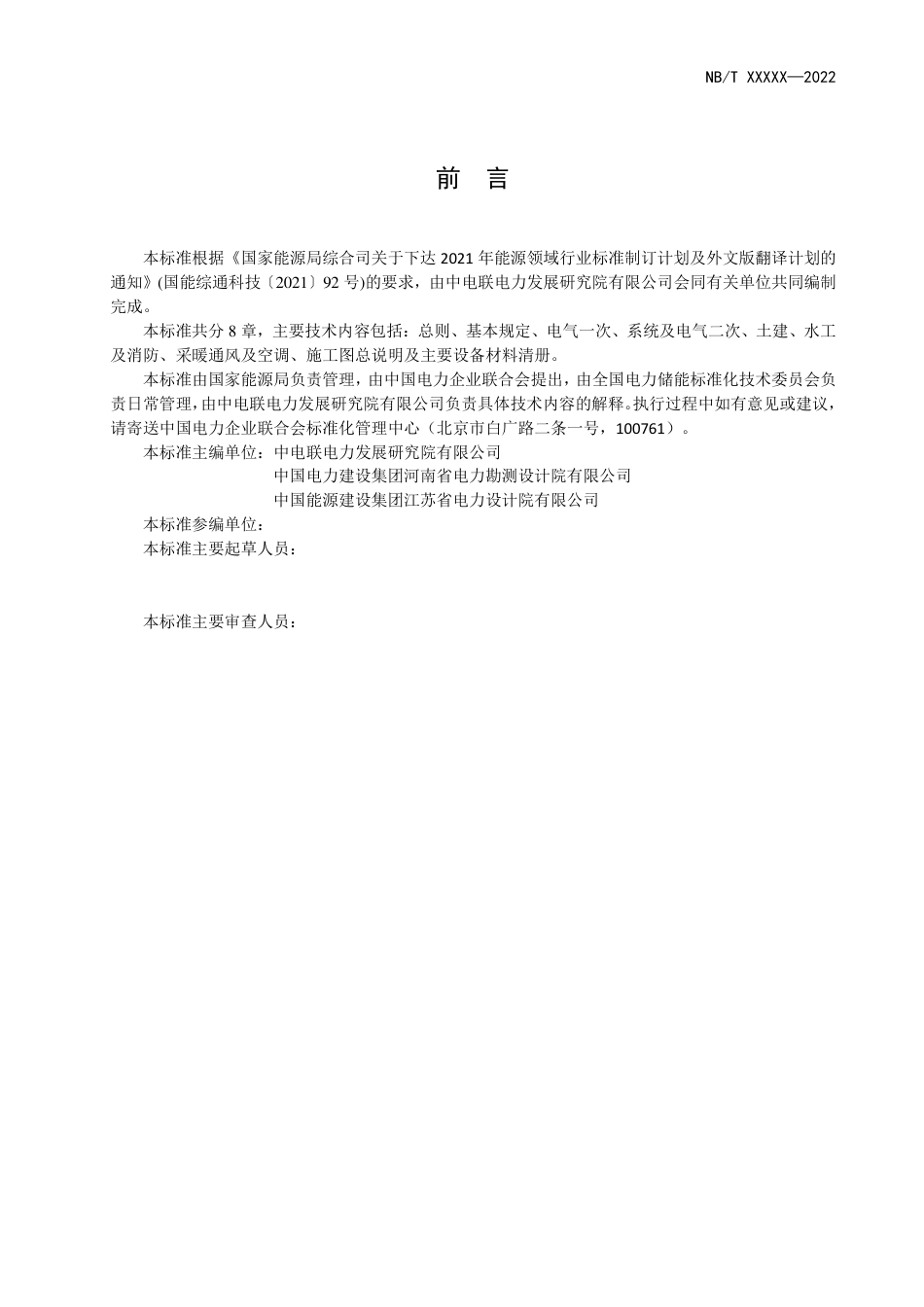

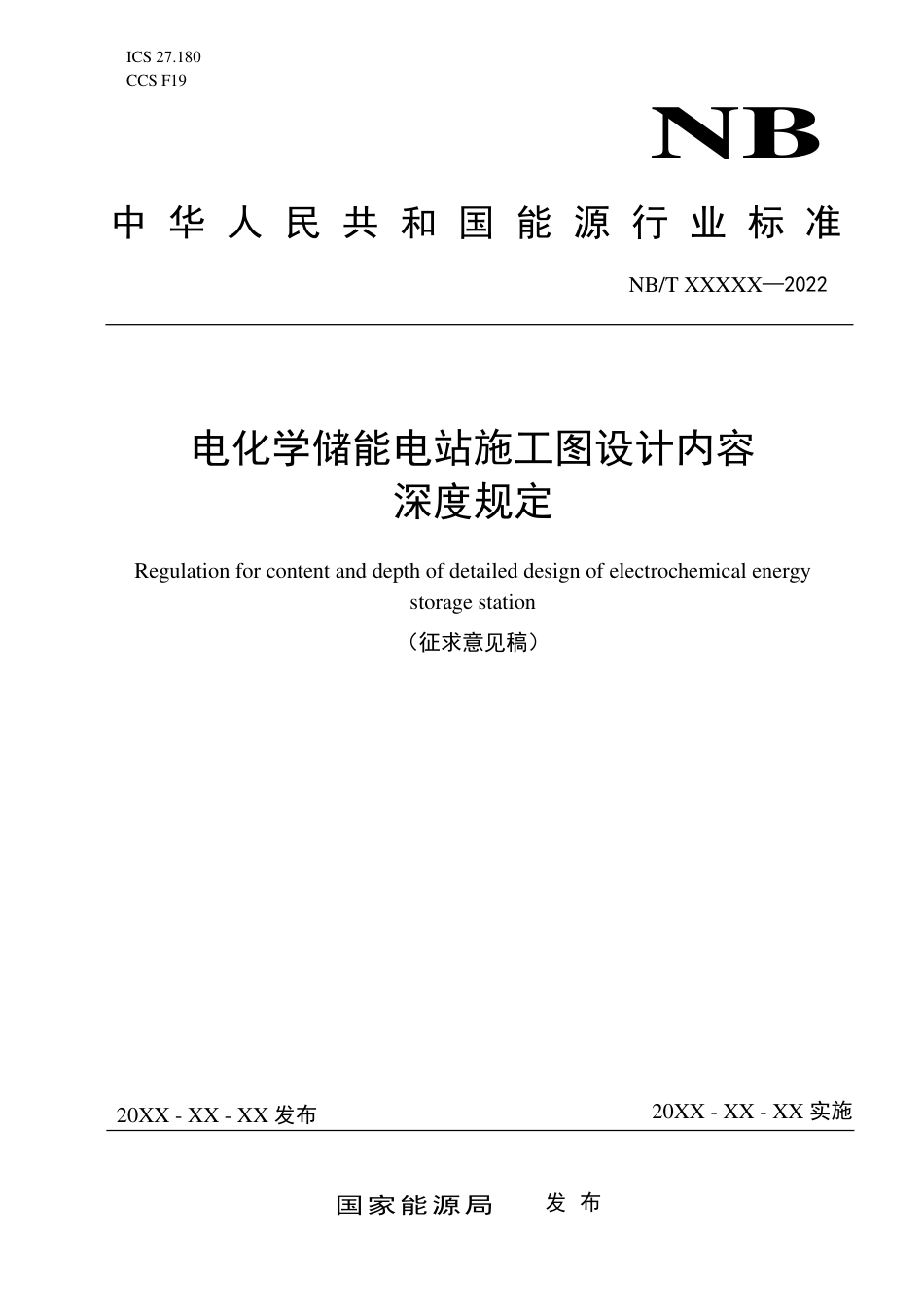

ICS27.180CCSF19中华人民共和国能源行业标准NB/TXXXXX—2022电化学储能电站施工图设计内容深度规定Regulationforcontentanddepthofdetaileddesignofelectrochemicalenergystoragestation（征求意见稿）NB20XX-XX-XX发布20XX-XX-XX实施国家能源局发布NB/TXXXXX—2022前言本标准根据《国家能源局综合司关于下达2021年能源领域行业标准制订计划及外文版翻译计划的通知》(国能综通科技〔2021〕92号)的要求，由中电联电力发展研究院有限公司会同有关单位共同编制完成。本标准共分8章，主要技术内容包括：总则、基本规定、电气一次、系统及电气二次、土建、水工及消防、采暖通风及空调、施工图总说明及主要设备材料清册。本标准由国家能源局负责管理，由中国电力企业联合会提出，由全国电力储能标准化技术委员会负责日常管理，由中电联电力发展研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。本标准主编单位：中电联电力发展研究院有限公司中国电力建设集团河南省电力勘测设计院有限公司中国能源建设集团江苏省电力设计院有限公司本标准参编单位：本标准主要起草人员：本标准主要审查人员：NB/TXXXXX—2022-I-目次前言..............................................................................................................................................11总则.............................................................................................................................................12基本规定.....................................................................................................................................23电气一次.....................................................................................................................................33.1电气一次施工图说明及主要设备材料清册..................................................................33.2电气主接线及总平面......................................................................................................33.3储能系统..........................................................................................................................33.4配电装置..........................................................................................................................43.5主变压器..........................................................................................................................53.6站用电系统......................................................................................................................53.7防雷接地..........................................................................................................................63.8照明及动力系统..............................................................................................................73.9电缆及光缆敷设..............................................................................................................74系统及电气二次.........................................................................................................................94.1电气二次施工图说明及主要设备材料清册..................................................................94.2系统保护及安全自动装置..............................................................................................94.3元件保护........................................................................................................................104.4调度自动化....................................................................................................................114.5通信................................................................................................................................134.6监控系统........................................................................................................................144.7公用设备二次线............................................................................................................154.8储能系统二次线............................................................................................................154.9直流系统及交流不停电电源........................................................................................164.10站用电二次线..............................................................................................................164.11时钟同步系统..............................................................................................................174.12电能质量在线监测系统..............................................................................................174.13火灾自动报警系统......................................................................................................174.14视频及环境监控系统..................................................................................................185土建...........................................................................................................................................195.1土建施工图说明及卷册目录........................................................................................195.2总平面及竖向布置........................................................................................................195.3站区电缆沟及管沟........................................................................................................225.4进站道路........................................................................................................................225.5站区围墙、大门及挡土墙、护坡................................................................................225.6建筑物建筑设计............................................................................................................23NB/TXXXXX—2022-II-5.7建筑物结构设计............................................................................................................245.8构支架............................................................................................................................265.9构支架基础及设备基础................................................................................................285.10独立避雷针..................................................................................................................295.11其他构筑物..................................................................................................................305.12地基处理......................................................................................................................306水工及消防.............................................................................................................................326.1水工及消防施工图说明及主要设备材料清册............................................................326.2储能消防系统................................................................................................................326.3站区室内外给排水管道................................................................................................326.4消防泵房及消防水池管道............................................................................................346.5其他灭火设施................................................................................................................347采暖通风及空调.......................................................................................................................357.1采暖通风及空调施工图说明及主要设备材料清册....................................................357.2采暖系统........................................................................................................................357.3通风及空调....................................................................................................................368施工图总说明及主要设备材料清册.......................................................................................37本标准用词说明.............................................................................................................................38引用标准名录.................................................................................................................................39附：条文说明.................................................................................................................................40NB/TXXXXX—2022-III-Contents1.Generalprovisions....................................................................................................................12.Basicrequirements....................................................................................................................23.Electricalprimary......................................................................................................................33.1Descriptionofelectricaldetaileddesignandbillofquantity............................................33.2Overallsinglelinediagramandelectricaloveralllayout.................................................33.3Energystoragesystem.......................................................................................................33.4Switchgear.........................................................................................................................43.5Maintransformer...............................................................................................................53.6Auxiliarypowersupply.....................................................................................................53.7Lightningprotectionandgrounding..................................................................................63.8Lightingandsmallpowersystem......................................................................................73.9Cableandopticalfiberrouting.........................................................................................74.Secondarysystem......................................................................................................................94.1DescriptionofSecondarysystemsandbillofquantity..................................................94.2Protectionrelayandautomaticsafetycontrolequipment.................................................94.3Protectionrelayofequipment.........................................................................................104.4Dispatchingautomationsystem......................................................................................114.5Telecommunications.......................................................................................................134.6Supervisorycontrolanddataacquisitionsystem............................................................144.7Secondarysystemofauxiliarysystem............................................................................154.8SecondarysystemofEnergystoragesystem..................................................................154.9DCanduninterrupttedpowersupply..............................................................................164.10Secondarysystemofauxiliarypowersupply...............................................................164.11Clocksynchronizationsystem......................................................................................174.12Powerqualityon-linemonitoringsystem....................................................................174.13Firedetectionandalarmsystem...................................................................................174.14Videosurveillanceandsecuritysystem.......................................................................185.Civilstructure..........................................................................................................................195.1Descriptionofcivilstructuredrawingsandcatalog........................................................195.2Overallplotplanandverticallayout...............................................................................195.3Cabletrenchandpipetrenchofplant..............................................................................225.4Mainaccessroad.............................................................................................................225.5Boundarywall,gate,drainageandretainingwall,slopeprotection...............................22NB/TXXXXX—2022-IV-5.6Architecture.....................................................................................................................235.7Structure..........................................................................................................................245.8Scaffold...........................................................................................................................265.9Foundationforequipmentandsupports..........................................................................285.10Individuallightningrod................................................................................................305.11Otherstructures............................................................................................................305.12Foundationtreatmentofplant......................................................................................316.Hydraulicandfireprotection..................................................................................................326.1Descriptionofhydraulicandfireprotectiondrawingsandbillofquantity....................326.2Fireprotectionofenergystoragesystem........................................................................326.3Piping..............................................................................................................................326.4Firepumphouseandfirebasinpipeline.........................................................................346.5Otherfirefightingfacilities.............................................................................................347.Heating,ventilationandairconditioning................................................................................357.1Descriptionofheating,ventilationandairconditioningdrawingsandbillofquntity....357.2Heatingsystem................................................................................................................357.3Ventilatingandairconditioning......................................................................................368.Generaldescriptionofdetaileddesigndrawingsandbillofquantity.....................................37Wordingexplanation.......................................................................................................................38Normativereferencen......................................................................................................................39Appendix:explanationofprovisions..............................................................................................40NB/TXXXXX—202211总则1.0.1为规范电化学储能电站施工图的内容深度，制定本标准。1.0.2本标准适用于新建、改建或扩建的，额定功率为500kW且额定能量为500kWh及以上电化学储能电站工程的施工图设计文件编制。1.0.3电化学储能电站施工图设计文件编制，除应符合本标准外，尚应符合国家现行有关标准的规定。NB/TXXXXX—202222基本规定2.0.1施工图设计文件应根据初步设计及其批复、设备采购情况进行编制。2.0.2施工图设计文件应包括下列主要内容：1卷册总目录、图纸目录、施工图总说明及附图、各专业设计图纸和说明、设备材料表、有关的勘测报告及附件等；2各专业计算书。2.0.3施工图设计的内容深度应符合下列基本要求：1设计文件齐全，文字说明清楚，图纸清晰、各级签署齐全；2设计文件应满足设备材料采购及建设施工的需求；3当设计内容存在与其他专业或者设计单位接口的部分，相互关联处的深度应满足整体施工的需求。NB/TXXXXX—202233电气一次3.1电气一次施工图说明及主要设备材料清册3.1.1电气一次施工图说明的内容及深度应符合下列规定：1列出主要设计依据；2明确设计范围，改、扩建工程说明原工程规模和本期工程范围；3说明初设审批意见的执行情况；4当设计的方案需限制运行方式及使用条件时，明确说明；5当有过渡方案时，说明原因及过渡措施；6详细说明采用的新技术、新设备、新材料的技术特性、使用要求及其他注意事项；7说明与相关专业的划分界限、接口要求；8提出施工及运行中需特别注意的问题；9扩建工程应说明本工程与原有工程的接口情况；10列出电气一次施工图卷册目录。3.1.2主要设备材料清册应列出主要一次设备供货商、规格、型号、数量，标明主要材料的规格及数量。3.2电气主接线及总平面3.2.1电气主接线及总平面的图纸内容包括：电气主接线图、电气总平面布置图。3.2.2电气主接线图应表示本期接线要求及前期电气接线情况，图纸深度应符合下列规定：1表示出各级电压主接线形式及设备配置；2明确各级电压进、出线回路的名称或编号、排列、相序；3明确储能系统参数，中性点接地方式；4表明主变压器、配电装置等主要电气设备型号及参数5列出导体的型号、参数及母线编号；6表示远景主接线简图，表示各级电压远景接线形式和间隔排列名称。3.2.3电气总平面布置图应表示电化学储能电站电气布置，包括前期、本期及远景布置，图纸深度应符合下列规定：1表明储能系统、主变压器、配电装置等主要电气设备，站区建构筑物、电缆隧道或沟道、避雷针及道路等的布置；2各级电压户内、外配电装置的间隔配置及进出线排列；3母线及出线相序；4标注图例说明及指北针。3.3储能系统3.3.1储能系统的图纸内容包括：卷册说明、电池系统电气接线图、储能变流器和就地变压器电气接线图、电池系统安装图、储能变流器安装图、就地变压器安装图、电池系统平断面布置图、储能变流器平断面布置图、就地变压器平断面布置图、设备材料汇总表等。3.3.2卷册说明的图纸深度应符合下列规定：1说明该电压等级建设规模、本卷册包含内容及与其他卷册分界点；2说明储能系统布置特点、主要设备类型及安装要求；3说明设备接地要求、安装构件防腐要求等。3.3.3电池系统电气接线图、储能变流器和就地变压器电气接线图应与电气主接线图中设备、导体的型号、参数一致，详细标注各设备名称、设备编号等。NB/TXXXXX—202243.3.4电池系统安装图、储能变流器安装图、就地变压器安装图的图纸深度应符合下列规定：1储能系统安装图中应表示设备外形及尺寸；2详细标注设备基础高度；3标注设备底部安装孔孔径及孔间距；4说明安装件的加工要求和接地引线安装要求；5当设备有特殊安装要求时，应在图中特别说明；6安装材料表应注明编号、名称、型号及规格、单位、数量及备注，有特殊要求的，可在备注栏加以说明。3.3.5储能系统平断面布置图、储能变流器平断面布置图、就地变压器平断面布置图、应符合下列规定：1各平断面布置图与电气总平面布置图中进、出线方向一致，并标注指北针；2标注设备、构架、道路、墙体等中心线之间的距离，标注纵向、横向总尺寸；3标明设备编号、电缆沟、检修箱等位置；4标注各种安全净距；5标注设备、导体等的编号，并应与设备材料表对应；6设备材料表中的设备材料应注明编号、名称、型号及规格、单位、数量及备注。3.3.6设备材料汇总表应按装置开列设备及材料并汇总，对已完成招标采购的设备应注明规格型号及生产厂商；设备安装所需材料按设备数量成套统计。3.4配电装置3.4.1配电装置的图纸内容包括：卷册说明、配电装置电气接线图、平面布置图、间隔断面图、设备安装图、设备材料汇总表。3.4.2卷册说明图纸深度应符合下列规定：1说明该电压等级建设规模、本卷册包含内容及与其他卷册分界点；2说明配电装置布置特点、主要设备类型及安装要求；3说明设备接地要求、安装构件防腐要求等。3.4.3配电装置电气接线图应与电气主接线图中设备、导体的型号、参数一致，详细标注各间隔名称、相序、母线编号等。3.4.4配电装置平面布置图的图纸深度应符合下列规定：1与电气总平面布置图中进、出线方向一致，并标注指北针；2标注设备、构架、道路、墙体等中心线之间的距离，标注纵向、横向总尺寸；3标注各间隔名称、相序；4标明电缆沟、端子箱、动力箱、检修箱等位置。3.4.5配电装置间隔断面图的图纸深度应符合下列规定：1表示该间隔接线示意图；2标注设备、道路、墙体等中心线之间的距离尺寸，并标注总尺寸；3标注各种必要的安全净距；4标注设备、导体等的编号，并应与设备材料表对应；5设备材料表中的设备材料应注明编号、名称、型号及规格、单位、数量及备注。3.4.6安全净距校验图必要时提供安全净距校验图，标明设备带电部分运输通道、相邻构筑物、相邻带电体等的安全净距。3.4.7设备安装图的图纸深度应符合下列规定：1表示设备外形及尺寸；2详细标注设备基础高度；3标注设备底部安装孔孔径及孔间距；NB/TXXXXX—202254说明安装件的加工要求和接地引线安装要求；5当有特殊安装要求时，应在图中特别说明；6安装材料表应注明编号、名称、型号及规格、单位、数量及备注，有特殊要求的，可在备注栏加以说明。3.4.8设备材料汇总表应按间隔开列设备及材料并汇总，对已按程序招标采购的设备应注明生产厂商；设备安装所需材料按设备数量成套统计。3.4.9计算内容包括设备及导体选择计算。3.4.10计算深度应符合下列规定：导体、电器参数选择计算；对初步设计计算未能覆盖或因特殊原因增加的部分，应根据需要进行必要的补充计算。3.5主变压器3.5.1主变压器的图纸内容包括：卷册说明、主变压器电气接线图、主变压器安装平断面图、设备安装图、设备材料汇总表等。3.5.2卷册说明内容深度应符合下列规定：说明该电压等级建设规模、本卷册包含内容与其他卷册的分界点，设备接地要求、安装构件防腐要求等。3.5.3主变压器电气接线图应符合下列规定：与电气主接线图中设备、导体的型号、参数一致。3.5.4主变压器安装平断面图的图纸深度应符合下列规定：1与电气总平面布置图中主变压器场地平面布置图一致，并标注指北针；详细标注主变压器器身、基础等中心线之间的距离、标注其他设备、道路、电缆沟中心位置，应标注纵向、横向总尺寸；标注主变压器编号；2在各断面图中示意本断面设备接线关系，标注设备、道路、主变压器器身、基础等中心线之间的距离和安装高度，标注断面总尺寸；3设备材料表中的设备材料应注明编号、名称、型号及规格、单位、数量及备注。3.5.5主变压器安装图的图纸深度应符合下列规定：表示设备外形及尺寸；详细标注设备基础高度；标注设备底部安装孔孔径及孔间距；说明安装件的加工要求和接地引线安装要求；当有特殊安装要求时，在图中特别说明；安装材料表中注明编号、名称、型号及规格、单位、数量及备注，有特殊要求的，可在备注栏加以说明。3.5.6设备材料汇总表的图纸深度应符合下列规定：按主变压器开列设备及材料并汇总，对已按程序招标采购的设备注明生产厂商；设备安装所需材料按设备数量成套统计。3.5.7计算内容包括设备及导体选择计算，具体工程可视需要增减，计算结果主要用于专业提资配合。3.5.8计算深度应符合下列规定：导体、电器参数选择计算；对初步设计计算未能覆盖或因特殊原因增加的部分，应根据需要进行必要的补充计算。3.6站用电系统3.6.1站用电系统的图纸内容包括：卷册说明、站用电系统接线图、380/220V站用电配电屏配置接线图、户内外检修电源箱接线图、站用配电装置平断面图、设备安装图、设备材料汇总表。3.6.2图纸深度应符合下列规定：1卷册说明应说明该卷册建设规模、本卷册包含内容及与其他卷册分界点等；2站用电系统接线图应绘出各站用变压器引接电源，高压侧设备参数，站用变压器名称、容量、规格，并表示至各储能单元、动力箱（屏）、照明箱、消防泵等重要负荷的引接方式；3380/220V站用电配电屏配置接线图应注明配电屏型号、母线编号、母线规格，标各段线母线、回路排列、回路名称、设备的规格、型号、电缆编号、电缆型号及规格；4户内外检修电源箱接线图应标明户内外检修电源箱连接电缆及编号、电缆型号及规格，绘出馈线中的全部串接回路；注明户内外检修电源箱型号、母线规格，标注回路排列、名称、容量，回路设备NB/TXXXXX—20226的型号、参数，电缆编号、规格；5站用配电装置平断面图应绘出各台站用变压器、配电屏的布置图及安装图。站用变压器的平断面图及安装图可根据工程情况列入相关配电装置施工图中；6站用电外接电源接线及平断面图应包含站外电源电缆位于站内部分的走向示意。3.6.3计算内容包括：负荷统计、设备选择、导体选择、回路电压降校验、热稳定校验、保护灵敏度校验。3.6.4计算深度应符合下列规定：1设备、导体的选择根据相关专业提供的负荷资料，进行导体、元器件参数的选择计算。2站用电回路的保护配置和导体、电缆规格，按短路电流水平进行回路电压降、热稳定、保护灵敏度校验。3.7防雷接地3.7.1防雷接地图纸内容包括：卷册说明、全站防直击雷保护布置图、建筑防雷布置图、全站户外接地装置布置图、户内接地装置布置图、设备材料汇总表等。3.7.2卷册说明深度应符合下列规定：1说明防直击雷设计原则、避雷针设置方式、建筑物防雷等级、防雷电感应和防雷电波侵入的措施；2说明接地设计原则、接地网及设备接地引下线截面选择及设置方式；3说明接地网接地电阻及最大接触电动势、跨步电压计算值、允许值，当接地电阻及最大接触电动势、跨步电压不满足要求时说明解决方法及处理措施；4说明电缆沟接地布置、户内接地母线布置；5说明施工中注意事项。3.7.3全站防直击雷保护布置图应绘出被保护物及避雷针的相对位置尺寸、避雷针编号、高度，并标出其保护范围，列出保护范围计算结果表。3.7.4建筑防雷布置图的图纸深度应符合下列规定：1对未在避雷针保护范围内而需要防雷保护的建筑，应绘出建筑物避雷带网格及引下线位置，说明网格大小、安装要求、接地引线的安装要求；2根据需要对主控楼和继电器室表示雷击电磁脉冲防护措施，并与土建专业配合出图；3根据需要表示防雷电涌保护器的配置和安装要求。3.7.5全站户外接地装置布置图的图纸深度应符合下列规定：1绘出主接地网及集中接地装置的水平接地体和垂直接地体的布置、主接地网网格尺寸、电化学储能电站大门和主控楼入处地下的均压措施；2绘出断线卡紧固件连接示意图和铜排（铜电缆）敷设示意图、设备及接地体的图例说明；3列出本图所需的材料一览表。3.7.6户内接地装置布置图的图纸深度应符合下列规定：1绘出户内配电装置、建筑物接地干线的走向布置、接地端子的设置位置、与主接地网的连接点及引接方式；2说明设备接地的安装要求；3列出本图所需的材料一览表。3.7.7设备材料汇总表应开列防雷接地材料并汇总。3.7.8防雷接地计算书内容包括：避雷针防直击雷保护范围计算、接地体截面选择计算、接地网接地电阻计算、允许接触电动势计算、允许跨步电压计算、接地网短路控制地电位计算、接触电动势及跨步电压计算。3.7.9计算深度应符合下列规定：NB/TXXXXX—202271避雷针防直击雷保护范围计算进行独立避雷针数量、位置、针高、保护范围的计算；2必要时进行防雷电涌保护器的选择计算；3根据工程情况确定接地网材质，进行设备引下线、接地网水平接地体等截面选择计算；4计算接地网接地电阻、短路地电位、接触电动势及跨步电压校验等；5当计算不满足要求时，在考虑采取解决方法及处理措施后再对本条第4款规定的内容进行复核计算。3.8照明及动力系统3.8.1照明及动力系统的图纸内容包括：卷册说明、照明及动力系统图、屋外照明及动力布置图、屋内照明及动力布置图、设备材料汇总表等。3.8.2照明及动力系统的图纸深度应符合下列规定：1卷册说明中应说明本卷册设计范围；照明、动力设计原则；照明网络的接线方式；检修及巡视照明的设置；照明、动力及事故箱的电源引接及管线敷设方式；屋内插座、开关的布置方式；照明灯具接地保护要求；照明灯、穿管及电缆敷设的图例说明以及施工中注意事项；2照明及动力系统图应表示工作照明箱及事故照明箱名称、型号、进出线名称、编号、各回路工作容量、工作电流、开关规格和型号、导体规格和型号等；说明事故照明供电方式及运行方式，屋内照明应反映屋内动力配置；3屋外照明及动力布置图应表示照明箱、灯具及开关位置，照明回路、照明灯数量、容量、安装高度、导线和电缆敷设路径、导线根数及截面，穿管及电缆敷设的图例说明；4屋内照明及动力布置图上比例应表示正确，建构筑物及门窗应表示清楚；应表示照明、动力箱、灯具及开关、插座位置，照明、动力回路照明灯数量、容量、安装高度，导线和电缆敷设路径、导线根数及截面、穿管及电缆敷设的图例说明；设备材料表设备应注明型号、参数，导线应注明型号、规格等。材料表的图例符号要求整个工程统一。3.8.3计算内容包括：照度计算、负荷计算、保护设备选择计算，导体选择计算、保护灵敏度校验。3.8.4计算深度应符合下列规定：1根据照度计算结果布置灯具；2照明配电计算中统计计算照明负荷、回路工作电流，选择各回路开关、保护设备参数、规格；3照明导体选择计算中根据回路负荷及工作电流，选择电缆、导线截面；4保护灵敏度校验分级保护动作及回路末端短路灵敏度。3.9电缆及光缆敷设3.9.1电缆及光缆敷设的图纸内容包括：卷册说明、电缆及光缆敷设设施布置图、埋管布置图、高压电缆及光缆敷设路径示意图、桥（支）架图、防火封堵图、清册、材料汇总表。3.9.2电缆及光缆敷设的图纸深度应符合下列规定：1卷册说明中说明本卷册包含内容、主要设计原则、施工注意事项、与其他卷册的分界点等；2电缆敷设设施布置图按比例绘制电化学储能电站站区、各级配电装置，主控制楼各层以及辅助建筑物各层的电缆敷设设施布置图，标识电缆防火封堵的位置；3电缆埋管布置图在电缆敷设设施布置图的基础上标识各个设备所需埋管的位置，根据电缆清册标注埋管的规格及数量，并说明埋管方式及注意事项。本图亦可和电缆敷设设施布置图合并出图；4高压电缆及光缆敷设路径示意图应在电化学储能电站总平面布置图的基础上绘制高压电缆和光缆的敷设路径，并说明敷设方式及注意事项；采用直埋敷设方式时，应绘制电缆（光缆）敷设剖面示意图；5电缆桥或支架图按比例绘制各电缆构筑物内电缆桥或支架架的制作安装图、开列电缆桥或支架架安装制作所需设备材料并汇总；NB/TXXXXX—202286电缆防火封堵图应表示电缆防火封堵的规格形式；绘制各种形式防火封堵单元图纸，单元图纸应表示此种防火封堵的施工方法及所需设备材料并说明施工注意事项；汇总防火封堵所需各种设备材料数量；7电缆及光缆清册电缆清册内容包括全站控制电缆、光缆及动力电缆。电缆清册深度应符合下列规定：包括电缆或光缆的编号，规格、始点位置、终点位置、长度；8材料汇总表中详细列出电缆及光缆敷设相关材料的汇总情况。NB/TXXXXX—202294系统及电气二次4.1电气二次施工图说明及主要设备材料清册4.1.1电气二次施工图说明的内容及深度应符合下列规定：1施工图说明应包括工程设计依据及内容、对初步设计审查意见的执行情况、施工及运行中的注意事项、二次设备配置方案、二次施工图卷册目录；2当适用于扩建、改建工程时，应描述工程现状与本期工程的接口；3当采用新技术、新设备、新材料、新工艺时，应说明技术特性及注意事项。4.1.2主要设备材料清册应列出系统继电保护、安全自动装置、调度自动化、通信、电气二次的主要设备和材料，包括：名称、型号及规格、单位、数量，并说明主要设备生产厂家。4.2系统保护及安全自动装置4.2.1系统保护的图纸内容包括：卷册说明、线路、断路器、母联、分段、母线的继电保护配置图、线路保护通道接口连接示意图、交流电流电压回路图、保护原理接线图、柜面布置图、端子排图。4.2.2卷册说明应包括设计内容、设计原则、二次设备配置方案、线路保护通道配置、与其它卷册的分界及接口、设备订货情况。4.2.3继电保护配置图应在对应的电气主接线简图上表示各间隔电流互感器（TA）、电压互感器（TV）二次绕组数量、排列、准确级、变比，并说明对应的二次设备配置，包括厂家型号。4.2.4线路保护通道接口连接示意图应表示线路保护至通信设备的连接示意、接口方式，包括连接缆材及编号。4.2.5交流电流电压回路图的图纸深度应符合下列规定：1对应电气主接线图，表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2表示保护的双重化配置、保护范围的交叉重叠；3电流互感器（TA）二次回路应标明极性。4.2.6保护原理接线图的图纸深度应符合下列规定：1图纸应包括交直流电源、保护跳闸、保护开入开出、信号、通信接口及对时回路；2保护间的配合应表示对侧设备的端子号、回路编号及说明。4.2.7柜面布置图的图纸深度应符合下列规定：1图纸应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.2.8端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.2.9故障录波的图纸内容包括：卷册说明、交流电流电压回路图、故障录波原理接线图、柜面布置图、端子排图。4.2.10卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.2.11交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.2.12故障录波原理接线图的图纸深度应符合下列规定：1图纸内容应包括交直流电源、开关量输入、信号及对时回路；NB/TXXXXX—2022102开关量的录波回路应标明回路编号及说明；3本图也可以用表格方式表示。4.2.13柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.2.14端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.2.15防孤岛保护的图纸内容包括：卷册说明、交流电流电压回路图、防孤岛保护原理接线图、柜面布置图、端子排图。4.2.16卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.2.17交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.2.18防孤岛保护原理接线图应包括交直流电源、跳闸、信号及对时回路。4.2.19柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.2.20端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.2.21安全自动装置的图纸内容包括：卷册说明、交流电流电压回路图、安全自动装置原理接线图、屏面布置图、端子排图。4.2.22卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.2.23交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.2.24安全自动装置原理接线图的图纸深度应符合下列规定：1图纸内容应包括交直流电源、控制输入输出、信号及对时回路；2安全自动装置与保护设备间的配合应标明对应的回路编号。4.2.25柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.2.26端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.3元件保护4.3.1变压器保护的图纸内容包括：卷册说明、变压器保护配置图、交流电流电压回路图、保护原理接线图、柜面布置图、端子排图。4.3.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。NB/TXXXXX—2022114.3.3变压器保护配置图应在对应的电气主接线简图上表示变压器各侧电流互感器（TA）、电压互感器（TV）二次绕组数量、排列、准确级、变比，并说明对应的二次设备配置，包括厂家型号。4.3.4交流电流电压回路图的图纸深度应符合下列规定：1对应电气主接线图，表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2双母线接线方式下的交流电压回路图应含电压切换回路；3表示保护的双重化配置、保护范围的交叉重叠；4电流互感器（TA）二次回路应标明极性。4.3.5保护原理接线图的图纸深度应符合下列规定：1图纸内容应包括交直流电源、断路器控制回路、保护跳闸、保护开入、非电量开入、本体测温、信号及对时回路；2保护间的配合应表示对侧设备的端子号、回路编号及说明。4.3.6柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.3.7端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.4调度自动化4.4.1远动信息的图纸内容包括：卷册说明、远动（监控）信息表。4.4.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.4.3远动（监控）信息表的内容深度宜符合下列规定：1包括储能电站运行状态，包括充电、放电、停机、待机、计划停运、非计划停运状态；2包括站内保护动作、主要设备告警及全站事故总等遥信信息；3包括储能变流器、断路器、隔离或接地开关等一次设备的遥信信息；4包括储能电站、装机容量、额定充电功率、额定放电功率、当前可充电能量、当前可放电能量、储能变流器总台数、可用储能变流器台数等遥测信息；5包括储能电站并网点的有功功率、无功功率、电流、频率等遥测信息；6包括自动发电控制（AGC）控制对象有功功率目标值的遥调信息；7包括自动发电控制（AGC）调度请求控制的遥控信息。4.4.4同步相量测量的图纸内容包括：卷册说明、交流电流电压回路图、同步相量测量原理接线图、柜面布置图、端子排图。4.4.5卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.4.6交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.4.7同步相量测量原理接线图应包括交直流电源、信号及对时回路。4.4.8柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。NB/TXXXXX—2022124.4.9端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.4.10电能计量的图纸内容包括：卷册说明、交流电流电压回路图、电能计量表计和采集装置原理接线图、柜面布置图、端子排图。4.4.11卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.4.12交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.4.13电能计量表计和采集装置原理接线图应包括交直流电源、信号及对时回路。4.4.14柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.4.15端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.4.16调度数据网及二次安全防护系统的图纸内容包括：卷册说明、路由器和交换机板卡连接图、二次安全防护系统网络连接示意图、二次安全防护设备板卡连接图、柜面布置图、端子排图。4.4.17卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.4.18路由器和交换机板卡连接图应表示路由器、交换机的板卡、端口号，并标明连接线缆的型号和编号。4.4.19二次安全防护系统网络连接示意图应表示二次安全防护设备与储能电站监控系统、电能量采集系统、调度数据网接入设备之间的网络连接。4.4.20二次安全防护设备板卡连接图应表示二次安全防护设备的板卡、端口号，并标明连接线缆的型号和编号。4.4.21柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.4.22端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.4.23自动发电控制（AGC）和自动电压控制（AVC）系统的图纸内容包括：卷册说明、AGC和系统原理接线图、柜面布置图、端子排图。4.4.24卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.4.25自动发电控制（AGC）和自动电压控制（AVC）系统原理接线图的图纸深度应符合下列规定：1图纸内容应包括交直流电源、信号、通信接口及对时回路；2表示自动发电控制（AGC）和自动电压控制（AVC）系统与储能电站监控系统、调度数据网接入设备、二次安全防护系统之间的网络连接。4.4.26柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。NB/TXXXXX—2022134.4.27端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.5通信4.5.1光通信系统的图纸内容包括：卷册说明、光通信系统连接示意图、配线图、柜面布置图。4.5.2卷册说明应包括设计内容、设计原则、通信设备配置方案、接地要求、施工安装注意事项。4.5.3光通信系统连接示意图应表示站内各光通信设备之间的连接关系，包括光通信设备与光放大设备、光纤配线架（ODF）、数字配线架（DDF）、网络配线架（NDF）、通信电源之间的线缆连接，并标明连接线缆的型号和编号。4.5.4配线图应包括各相关设备至音频配线单元、光纤配线单元、数字配线单元、网络配线单元之间的线缆连接，并标明主要业务。4.5.5柜面布置图应包括各通信设备的布置及屏柜外形尺寸，并说明各板卡功能。4.5.6进站引入光缆的图纸内容包括：卷册说明、进站引入光缆敷设图、进站引入光缆引下示意图、进站引入光缆熔接示意图、光缆终端盒/交接箱安装示意图。4.5.7卷册说明应包括设计内容、设计原则、通信设备配置方案、接地要求、施工安装注意事项。4.5.8进站引入光缆敷设图的图纸深度应符合下列规定：1说明引入光缆型式及敷设方式，并在站区总平面布置图的基础上标明敷设路径；2说明光缆敷设要求、标识标牌悬挂要求、预制光缆标识要求。4.5.9进站引入光缆引下示意图应包括、光缆终端盒、余缆盘和交接箱的位置、光缆引下方式及安装、三点接地施工。4.5.10进站引入光缆熔接示意图应表示引入光缆与光纤配线架及落地式光缆交接箱、引入光缆与OPGW光缆的熔接情况，并标明各纤芯在ODF配线模块上的排列顺序。4.5.11光缆终端盒/交接箱安装示意图应包括光缆终端盒、余缆盘和交接箱的箱体尺寸、安装孔位及固定方式。4.5.12调度交换系统的图纸内容包括：卷册说明、调度交换系统网络结构图、调度交换设备电缆连接图、柜面布置图。4.5.13卷册说明应包括设计内容、设计原则、通信设备配置方案、接地要求、施工安装注意事项。4.5.14调度交换系统网络结构图应根据调度组织关系绘制，包括中继方向、中继类型、中继接口、中继信令、中继链路数量等。4.5.15调度交换设备电缆连接图应包括调度交换设备与音频配线架（VDF）、数字配线架（DDF）、调度台之间的电缆连接。4.5.16柜面布置图应包括各通信设备的布置及屏柜外形尺寸，并说明各板卡功能。4.5.17行政交换机系统的图纸内容包括：卷册说明、行政交换系统网络结构图、行政交换设备电缆联系图、柜面布置图。4.5.18卷册说明应包括设计内容、设计原则、通信设备配置方案、接地要求、施工安装注意事项。4.5.19行政交换系统网络结构图应包括设备型号、端口配置、中继方向、中继类型、中继链路数量、及局端扩容。4.5.20行政交换设备电缆联系图应表示行政交换机与音频配线架（VDF）、数字配线架（DDF）及通信电源之间的电缆联系。4.5.21柜面布置图应包括各通信设备的布置及屏柜外形尺寸，并说明各板卡功能。4.5.22音频配线系统的图纸内容包括：卷册说明、模块布置图、柜面布置图。4.5.23卷册说明应包括设计内容、设计原则、通信设备配置方案、接地要求、施工安装注意事项。4.5.24模块布置图应包括模块的排列、编号和功能。4.5.25柜面布置图应包括各通信设备的布置及屏柜外形尺寸，并说明各板卡功能。NB/TXXXXX—2022144.5.26站内信息网络及综合布线的图纸内容包括：卷册说明、信息网络拓扑图、信息网络插座安装地点一览表、站内各层信息网络布置图、柜面布置图。4.5.27卷册说明应包括设计内容、设计原则、主要设备材料、施工安装注意事项。4.5.28信息网络拓扑图应说明信息网络设备网络层面的接入方式、路由，并表示信息网络设备与局域网、广域网设备之间的连接。4.5.29站内各层信息网络布置图应根据建筑物平面布置图、预制舱平面布置图，分别标明网络点的具体位置及网络布线。4.5.30柜面布置图应包括各通信设备的布置及屏柜外形尺寸，并说明各板卡功能。4.5.31站内通信电话布置的图纸内容包括：卷册说明、通信电话用户分配一览表、通信电话线布置图、通信电缆敷设图。4.5.32卷册说明应包括设计内容、设计原则、通信设备配置方案、施工安装注意事项。4.5.33通信电话用户分配应以表格形式说明站内调度电话、行政电话用户分配，包括安装地点、安装方式及数量。4.5.34通信电话线布置图应在建筑物平面布置图的基础上标明分线盒、话机插座的具体位置及电话布线。4.5.35通信电缆敷设图应在总平面布置图的基础上进行绘制。4.5.36通信电源系统图纸内容包括：卷册说明、通信电源系统接线图、通信电源系统馈线图、柜面布置图、端子排图。4.5.37卷册说明应包括设计内容、设计原则、通信设备配置方案、施工安装注意事项。4.5.38通信电源系统接线图应包括通信电源系统供电网络结构、直流电压等级、母线接线形式、蓄电池和整流模块类型、组数及容量、进线和馈线侧的开关选型、数量及电流参数。4.5.39通信电源系统馈线图应包括各馈线回路的开关编号及型式、回路名称及编号、负荷容量、电缆去向、编号及截面。4.5.40柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.5.41端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.6监控系统4.6.1监控系统的图纸内容包括：卷册说明、监控系统架构图、光缆联系图、监控闭锁逻辑图、柜面布置图、端子排图。4.6.2卷册说明应包括设计内容、设计原则、监控系统设备配置方案、与其它卷册的分界及接口、设备订货情况名称。4.6.3监控系统架构图的图纸深度应符合下列规定：1监控系统的整体架构应包括站控层、间隔层和网络设备构成，并表示它们之间的网络连接；2监控系统架构图应包括监控系统与电池管理系统、储能变流器之间的网络连接；3监控系统架构图应包括监控系统与调度数据网接入设备、二次安全防护系统、电能量采集系统、时间同步系统之间的网络连接；4监控系统架构图宜标明监控系统设备间采用的通信协议。4.6.4光缆联系图的图纸深度应符合下列规定：1图纸内容应表示不同屏柜间互连的光缆、尾缆，同一屏柜不同装置间的光纤跳线；2光缆应表示编号、套管颜色、芯数、去向；NB/TXXXXX—2022153尾缆应表示编号及接头类型。4.6.5监控闭锁逻辑图应包括全站断路器、隔离或接地开关、柜门或网门等的闭锁逻辑。4.6.6柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.6.7端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.7公用设备二次线4.7.1公用设备二次线的图纸内容包括：卷册说明、小母线布置图、母线电压互感器接线图（含电压并列）、母线间隔隔离或接地开关控制信号回路图、公用测控装置信号回路图、二次设备室柜位布置图、预制舱式二次组合设备柜位布置图、柜面布置图、端子排图。4.7.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.7.3小母线布置图应包括小母线名称、型号及规格、数量、排列、连接电缆及相应的空开配置。4.7.4母线电压互感器接线图应包括电压互感器（TV）二次回路不同绕组回路编号、引接方式、电压并列回路以及空气开关的配置、端子箱处接地方式等。4.7.5母线间隔隔离或接地开关控制信号回路图应绘制母线间隔隔离或接地开关控制回路、信号回路和闭锁回路。4.7.6公用测控装置信号回路图应表示公用测控装置采集的直流系统、交流不停电电源系统、交流馈线柜、时间同步系统、事故照明切换等全站公用设备的信号。4.7.7二次设备室柜位布置图的图纸深度应符合下列规定：1按比例绘制二次设备室的平面布置图；2标注各小室的布置尺寸，包括设备至墙体及柱体中心线间的距离、通道的净尺寸、纵向及横向布置尺寸；3设备表中应标明屏柜的编号、名称、型号、数量，并反应本期及远景的布置情况。4.7.8柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.7.9端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.8储能系统二次线4.8.1储能系统二次线的图纸内容包括卷册说明、电池管理系统层级关系图、储能系统内部网络连接图、就地变压器保护原理图、柜面布置图、端子排图。4.8.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.8.3电池管理系统层级关系图应表示不同管理层级电池管理系统设备的安装位置，并标明它们之间的通信接口、所支持的通信协议。4.8.4储能系统内部网络连接图宜表示电池管理系统与储能变流器、消防系统、供暖通风与空气调节系统等设备的网络连接，并标明通信接口、所支持的通信协议。4.8.5就地变压器保护原理图应包括就地变压器保护开入开出、信号及对时回路。NB/TXXXXX—2022164.8.6柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.8.7端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.9直流系统及交流不停电电源4.9.1直流系统的图纸内容包括：卷册说明、直流系统接线图、直流系统馈线图、柜面布置图、端子排图。4.9.2卷册说明应包括设计内容、设计原则、与其它卷册的分界及接口、设备订货情况。4.9.3直流系统接线图应包括直流系统供电网络结构、直流电压等级、母线接线形式、蓄电池和充电装置类型、组数及容量、进线和馈线侧的开关选型、数量及电流参数。4.9.4直流系统馈线图应包括各馈线回路的开关编号及型式、回路名称及编号、负荷容量、电缆去向、编号及截面。4.9.5交流不停电电源系统的图纸内容包括：卷册说明、交流不停电电源系统接线图、交流不停电电源系统馈线图、柜面布置图、端子排图。4.9.6卷册说明应包括设计内容、设计原则、与其它卷册的分界及接口、设备订货情况。4.9.7交流不停电电源系统接线图应包括系统供电网络结构、交流母线接线形式、交流不停电电源装置容量、组数、进线和馈线侧的开关选型、数量及电流参数。4.9.8交流不停电电源系统馈线图应包括各馈线回路的开关编号及型式、回路名称及编号、负荷容量、电缆去向、编号及截面。4.9.9柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.9.10端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.10站用电二次线4.10.1站用电二次线的图纸内容包括：卷册说明、站用电系统保护配置图、交流电流电压回路图、站用变保护测控原理接线图、柜面布置图、端子排图。4.10.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.10.3站用电系统保护配置图应在对应的电气主接线简图上表示各间隔电流互感器（TA）、电压互感器（TV）二次绕组数量、排列、准确级、变比，并说明对应的二次设备配置，包括厂家型号。4.10.4交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.10.5站用变保护测控原理接线图的图纸深度应符合下列规定：1图纸内容应包括交直流电源、断路器控制、保护开入开出、信号、通信接口及对时回路；2保护间的配合应表示对侧设备的端子号、回路编号及说明。4.10.6柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；NB/TXXXXX—2022172正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.10.7端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.11时钟同步系统4.11.1时钟同步系统的图纸内容包括：卷册说明、时钟同步系统配置图、时钟同步系统原理接线图、柜面布置图、端子排图。4.11.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.11.3时钟同步系统配置图应包括时钟同步系统构成、支持的时间同步对时方式、主时钟与扩展时钟之间的接口及连接示意。4.11.4时钟同步系统原理接线图应包括交直流电源、信号及对时回路。4.11.5柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.11.6端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.12电能质量在线监测系统4.12.1电能质量在线监测系统的图纸内容包括：卷册说明、交流电流电压回路图、电能质量在线监测原理接线图、柜面布置图、端子排图。4.12.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况。4.12.3交流电流电压回路图的图纸深度应符合下列规定：1表示电流互感器（TA）、电压互感器（TV）接线方式、去向、回路编号及二次接地点；2电流互感器（TA）二次回路应标明极性。4.12.4电能质量在线监测原理接线图包括交直流电源、信号及对时回路。4.12.5柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.12.6端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.13火灾自动报警系统4.13.1火灾自动报警系统的图纸内容包括：卷册说明、火灾自动报警系统配置图、火灾探测器布点图、柜面布置图、端子排图。4.13.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况、施工安装注意事项。4.13.3火灾自动报警系统配置图的图纸深度应符合下列规定：1图纸内容应包括储能电站各区域火灾探测器、声光报警器、手动报警按钮的配置，以及与火灾报警控制器之间的连接示意，并标明连接线缆的型号和编号；NB/TXXXXX—2022182列出感烟、感温火灾探测器、可燃气体探测器、输入输出模块的种类、数量和型号。4.13.4火灾探测器布点图的图纸深度应符合下列规定：1绘制感烟、感温火灾探测器在电池室、储能变流器室、变压器、配电装置室、主控制室、电缆夹层或电缆竖井等区域的布点；2绘制可燃气体探测器在电池室（舱）的布点。4.13.5柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.13.6端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。4.14视频及环境监控系统4.14.1视频及环境监控系统的图纸内容包括：卷册说明、视频及环境监控系统配置图、设备布点图、柜面布置图、端子排图。4.14.2卷册说明应包括设计内容、设计原则、二次设备配置方案、与其它卷册的分界及接口、设备订货情况、施工安装注意事项。4.14.3视频及环境监控系统配置图的图纸深度应符合下列规定：1图纸内容应包括储能电站入侵报警、视频安防、出入口控制和环境采集设备配置；2表示视频及环境监控系统与储能电站监控系统、火灾自动报警系统之间的通信接口；3列出视频安防监控、环境采集设备的种类、数量和型号。4.14.4设备布点图应绘制视频安防监控、环境采集设备在电能存储设备、储能变流器、一次设备、二次设备室、站区出入口、周界等区域的布点。4.14.5柜面布置图的图纸深度应符合下列规定：1图纸内容应包括屏柜正面、背面布置图及主要设备参数表；2正面布置图应包括各装置、连接片的布置及屏柜外形尺寸；3背面布置图应包括交直流空气开关、外部接线端子布置。4.14.6端子排图应表示端子排或通信端口的安装接线，包括回路编号、电缆去向及电缆编号，并说明电缆的型号规格和备用芯数量。NB/TXXXXX—2022195土建5.1土建施工图说明及卷册目录5.1.1土建施工图说明的图纸内容包括：施工图说明、卷册目录。5.1.2施工图说明图纸深度应符合下列规定：1列明执行的主要法规和采用的主要标准；2说明经审批的设计输入文件，如初步设计文件等；3说明工程概况，包括工程性质及建设规模等；4说明本工程的自然条件，包括采用的高程系统和坐标系统、工程所在区域自然地貌和水文气象条件、工程地质、水文地质、地震动峰值加速度、抗震设防烈度；5结合工程的具体情况对站内建构筑物的建筑及结构形式、地基处理、场地平整要求等主要内容进行论述；6对图纸无法表达或必须重视的技术问题作论述。5.1.3卷册目录图纸深度应符合下列规定：1列出土建部分所有卷册的名称、编号；2必要时列出土建部分设计说明书名称、编号。5.2总平面及竖向布置5.2.1总平面及竖向布置的图纸内容包括：用地图、站区规划图、站区总平面布置图、竖向布置图、土方图、站内道路平面布置图及站内道路详图等，站内道路平面布置图可根据需要绘制。5.2.2用地图的图纸深度应符合下列规定：1在地形图上绘制出电化学储能电站围墙中心线、进站道路中心线及边线、征地轮廓线等，必要时尚应绘制规划控制红线及边坡边线等；2标注指北针或风玫瑰图；3列表标明征地指标，电化学储能电站用地面积应按表5.2.2-1的规定确定；表5.2.2-1电化学储能电站用地面积一览表序号指标名称单位数量备注1站址总用地面积hm21.1站区围墙内用地面积hm21.2进站道路用地面积hm21.3站外供水设施用地面积hm2指永久征地1.4站外排水设施用地面积hm2指永久征地1.5站外防洪及排洪设施用地面积hm21.6其他用地面积hm2注：表列指标及单位可根据实际工程情况调整。4说明尺寸单位、比例、坐标及高程系统，并提供测量控制点坐标、高程。所采用的坐标及高程系统应符合当地自然资源主管部门的要求。5.2.3站区规划图的图纸深度应符合下列规定：1表示站内所有建构筑物的总体布置，可根据初设收口调整后的总平面图绘制，必要时尚应表示进站道路、站外排水等内容；2标注指北针或风玫瑰图。5.2.4站区总平面布置图的图纸深度应符合下列规定：NB/TXXXXX—2022201标明站内各建构筑物、电化学储能系统、配电装置、道路、围墙等的定位坐标；2标明建构筑物的名称或编号、层数，及配电装置场地名称；3综合布置站内主干道、次干道及检修道路等，综合布置站内各种主要管沟；4标明站内道路的宽度及转弯半径；5计算主要技术经济指标并列表标明，各指标应按表5.2.4-1的规定确定；表5.2.4-1主要技术指标表序号名称单位数量备注1站址总用地面积hm21.1站区围墙内用地面积hm21.2进站道路用地面积hm21.3站外供水设施用地面积hm21.4站外排水设施用地面积hm21.5站外防洪、排洪设施用地面积hm21.6其他用地面积hm22进站道路长度，含新建及改建m3站外供水管长度m4站外排水管长度m5站内主电缆沟长度，尺寸0.6m×0.4m以上m6站内外挡土墙体积m37站内外护坡面积m28站址土石方量挖方（-）m3填方（+）m38.1站区场地平整挖方（-）m3填方（+）m38.2进站道路挖方（-）m3填方（+）m38.3建构筑物基槽余土m38.4站址土方综合平衡后需弃土m3取土m39站内道路面积m210总建筑面积m211户外电化学储能系统及配电装置场地铺砌地面面积m212站区围墙长度m213站区绿化面积m2…注：表列指标及单位可根据实际工程情况调整。7列表标明站区内建构筑物名称、占地面积、建筑面积、配电装置场地、电化学储能系统设备名称等，相应内容应按表5.2.4-2的规定确定；表5.2.4-2建构筑物及场地一览表序号名称占地面积（m2）建筑面积（m2）备注1综合控制楼NB/TXXXXX—2022212配电室3消防泵房4消防器材室5电化学储能系统6一体化污水处理装置…注：表列指标及单位可根据实际工程情况调整。。8总平面布置图应按上北下南绘制，可根据场地形状及布局，向左向右偏转，但不宜超过45°，标注指北针或风玫瑰图，并应标注指北针与建筑坐标的夹角；9说明尺寸单位、比例、坐标及高程系统、建筑坐标与测量坐标的关系等。5.2.5竖向布置图的图纸深度应符合下列规定：1标出各建构筑物、道路、电化学储能系统、配电装置场地及其他场地的设计标高，标明场地及道路排水坡度及方向；2设置排水明沟时，标明排水沟的定位坐标，排水沟起点、转折点和终点的设计标高，绘制排水沟详图；3示意雨水口平面位置；4标注指北针或风玫瑰图。5.2.6土方图的图纸深度应符合下列规定：1土方图用方格网绘制，标注各方格点的原地面标高、设计标高、挖填高度，绘制土方挖填分界线、各方格土方量、总土方量等；2绘制土方平衡表，格式应统一按照表5.2.6-1的规定确定；表5.2.6-1土方综合平衡表序号项目名称单位挖方填方备注1站区场地平整m32站外边坡m33进站道路m34站区及进站道路表土m35站区及进站道路清淤m36建构筑物基槽余土m37考虑最终松散系数m38综合平衡后需取土/弃土m3…注：1.当土方平整有石方时，应单独列出。2.表列项目可根据实际工程情况增减。3对土方的平衡情况进行说明。5.2.7站内道路平面布置图及站内道路详图的图纸深度应符合下列规定：1说明站内道路定位坐标、道路宽度、转弯半径等；2说明站内道路路面中心控制点标高、纵向坡度等；3必要时标明道路平曲线及竖曲线要素；4绘制各类道路的横断面图并注明道路的材料、构造、厚度和做法，标明纵横伸缩缝的间距并绘制其构造详图。5.2.7总平面及竖向布置的计算内容包括：站区及进站道路的土石方工程量计算、各类技术经济指标的计算等。计算深度应符合下列规定：NB/TXXXXX—2022221土石方工程平衡计算应计入建构筑物、站内外道路、防洪及排洪设施等的基槽余量；2根据土壤性质正确确定土壤松散系数；对于场地内有深厚的软弱土层，又存在大面积回填土的情况，计算其在施工期间因土体固结引起的土方工程量；3若为填方区或一般湿陷性黄土地区还应考虑压缩系数。5.3站区电缆沟及管沟5.3.1站区电缆沟及管沟的图纸内容包括：站区电缆沟或综合管沟平面布置图、沟道详图及节点详图。5.3.2站区电缆沟或综合管沟平面布置图的图纸深度应符合下列规定：1标注指北针、站区电缆沟或管沟、埋管、过水槽的平面定位尺寸、标高、排水方向、坡度等；2标明电缆沟或综合管沟断面尺寸；3说明电缆沟或综合管沟变形缝设置要求。5.3.3沟道详图及节点详图的图纸深度应符合下列规定：1绘制各类沟道剖面图，标明沟道底板、侧壁、盖板的材料、厚度和做法；2标明沟底横坡坡度及预埋件做法；3绘制沟道转角、伸缩缝、沟壁穿管、预埋件详图等。5.4进站道路5.4.1进站道路的图纸内容包括：进站道路平面布置图和进站道路详图，进站道路详图需包括还建道路。5.4.2进站道路平面布置图的图纸深度应符合下列规定：1标注指北针；2标明道路的定位坐标、道路宽度、转弯半径等；3标明道路路面中心控制点标高、纵向坡度等；4绘制道路横断面图，必要时绘制道路纵断面图，标明道路平曲线和竖曲线要素；5标明道路箱涵或管涵、排水沟、边坡挡墙等的定位尺寸。5.4.3进站道路详图的图纸深度应符合下列规定：1标明道路面层、基层、垫层、路基及两侧排水沟的做法；2标明纵横伸缩缝的间距及构造详图；3必要时标明道路超高等做法；4标明道路管涵、箱涵、边坡挡墙等做法。5.5站区围墙、大门及挡土墙、护坡5.5.1站区围墙、大门及挡土墙、护坡的图纸内容：站区围墙及大门平面布置图、围墙图、站区大门图、挡土墙及护坡图、站外排水沟及截水沟图。5.5.2站区围墙及大门平面布置图的图纸深度应符合下列规定：1标注围墙及大门的定位坐标、指北针；2挡土墙及护坡的定位坐标和分段范围；3站外排水沟、截水沟的定位坐标、起点深度和坡向坡度等；4标明需要预先在围墙下预埋的管道、电缆沟道、通信管道等。5.5.3围墙图的图纸深度应符合下列规定：1绘制围墙立面及剖面图，标明围墙墙身、压顶、基础等的材料和做法；2采用装配式围墙时，应标明板的材料、型号和规格、装饰板的形式及安装节点构造，必要时绘制装饰板的安装详图；3标明墙面装饰、墙身及伸缩缝的要求及做法。5.5.4站区大门图的图纸深度应符合下列规定：NB/TXXXXX—2022231绘制大门、门柱的平、立、剖面图；2标明大门、门柱及其基础等的材料和做法。5.5.5挡土墙及护坡图的图纸深度应符合下列规定：1绘制挡土墙及边坡的立面、剖面图及构造详图；2标明挡土墙、边坡护面所用材料的型号及规格，标明变形缝的间距及做法，标出泄水孔的标高、间距及做法。5.5.6站外排水沟及截水沟图的图纸深度应符合下列规定：1标明站外沟道的平面定位坐标，排水沟起点、变坡点、转折点和终点的设计标高；2绘制站外排水沟、截水沟详图。5.5.7站区围墙、大门及挡土墙、护坡的计算内容包括：挡土墙计算、护坡计算、构筑物基础计算等。计算深度应符合下列规定：1确定挡土墙的材料及形式，根据挡土墙高度、地基承载力、土壤性质、上部荷载等工况进行强度、稳定的计算；2根据地质资料，选择合理、经济的护坡形式，采用锚杆支护等形式时，应根据岩层的破坏形式，山体的整体稳定，确定锚杆的长度、注浆要求等；3主要根据地基承载力计算以上构筑物基础。5.6建筑物建筑设计5.6.1建筑物建筑设计的图纸内容包括：建筑设计说明、平面图、立面图、剖面图及相关节点详图。5.6.2建筑设计说明的图纸深度应符合下列规定：1标明建筑室内地面±0.000m标高的相对标高及其与总图绝对标高的关系、标高和尺寸单位；2说明设计使用年限、防火分类和耐火等级、屋面防水等级、结构类型、抗震设防烈度等；3说明建筑抗震构造设计；4说明墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法；5开列房间装修一览表；6列表标明门窗表及门窗性能、用料、颜色、玻璃、五金件等的设计要求；7说明幕墙工程及特殊屋面工程的性能及制作要求；8列明套用图集一览表；9说明电梯、起重设备等建筑附属设备选择及性能要求；10说明墙体及楼板预留孔洞需临时封堵方式；11户内安装电池的建筑物，尚应对遮阳措施进行特殊说明。5.6.3平面图的图纸深度应符合下列规定：1绘制平面，标出建筑轴线及其序号、内外门窗位置和编号、门的开启方向，注明房间名称或编号；2标明轴线总尺寸、轴线间尺寸、门窗洞口尺寸、分段尺寸；3标明墙身厚度，柱与壁柱截面尺寸及其与轴线关系尺寸；当维护结构为幕墙时，标明幕墙与主体结构的定位关系；4标明变形缝位置、尺寸及做法索引，有关平面节点详图或详图索引号；5标明主要建筑设备和固定家具的位置及相关做法索引；6标明电梯、步道、楼梯及爬梯位置和楼梯上下方向示意和编号索引；7标明主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要设备或设备机座的位置尺寸、各种平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等；8标明室外地面标高、底层地面标高、各楼层标高、顶层标高、地下室各层标高；NB/TXXXXX—2022249标注底层平面标注剖切线位置、编号及指北针；10屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊、分水线、变形缝、楼梯间、水箱间、电梯机房、天窗反挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，标明必要的详图索引号、标高等。5.6.4立面图的图纸深度应符合下列规定：1立面转折较复杂时可用展开立面表示两端轴线编号，但应准确注明转角处的轴线编号；2标明立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、外遮阳构件、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等；3标明建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高，如女儿墙或檐口标高、外墙的留洞应标注尺寸与标高或高度尺寸；4标明平面图、剖面图未能表示出来的屋顶、檐口、女儿墙，窗台以及其他装饰构件、线脚等的标高或尺寸；5标明在平面图上表达不清的编号；6标明立面装饰用料名称或代号。5.6.5剖面图的图纸深度应符合下列规定：1标注墙、柱、轴线和轴线编号；剖切到及可见的主要结构和建筑构造部件；构件高度尺寸；主要建筑构造或特殊构件的标高；节点构造详图索引号；2剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。5.6.6相关详图的图纸深度应符合下列规定：1在平面图、立面图、剖面图或文字说明中无法交代或交代不清的建筑构配件和建筑构造应绘制建筑详图；2相关详图包括内外墙、屋面等节点详图，楼梯详图，餐厅、卫生间及厨房详图，各层建筑平面开孔详图，吊顶布置、沟道及活动地板布置和电缆竖井详图。5.7建筑物结构设计5.7.1建筑物结构设计的图纸内容包括：结构设计说明、基础平面布置图、各层结构布置图及配筋图、节点详图等。5.7.2结构设计说明的图纸深度应符合下列规定：1注明±0.000m标高对应的测量标高、标高和尺寸的单位；2根据工程地质报告说明地震动峰值加速度、建筑场地类别、地基的液化等级；3说明采用的设计荷载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值；4说明建筑物结构安全等级、设计使用年限、抗震设防类别和抗震设防烈度、结构的抗震等级、地基基础设计等级、混凝土构件的环境类别和砌体结构施工质量控制等级；5说明地下室的结构选型、防水等级；6说明所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法，对某些构件或部位的材料提出特殊要求；7根据水文地质情况，说明地下水对混凝土、混凝土中的钢筋、钢结构的腐蚀性，并说明基础设计的防腐蚀要求；8说明所采用的通用做法和标准构件图集，如有特殊构件需作结构性能检验时，应指出检验的方法与要求；9钢结构应对钢结构所用的主材及连接材料的材质要求作出规定，包括其力学性能及化学成分等，NB/TXXXXX—202225对钢结构的除锈、防腐、防火要求及做法应在结构设计说明中明确；10注明钢结构的吊装顺序和确保结构稳定的措施，应明确焊缝形式和焊接质量的等级要求、角焊缝焊脚的构造规定；11对于详图中的通常做法可在结构设计说明中作统一规定，凡未注明者均按结构设计说明执行，例如节点板的厚度、焊缝高度、焊缝长度等；12对于螺栓连接应明确螺栓的品种、型号与规格。对于摩擦型高强螺栓连接应明确摩擦面的处理与抗滑移系数的要求，承压型高强螺栓连接只需提出要清除连接处构件面的油污及浮锈；13说明施工中应遵循的施工规范和注意事项；14其他需要说明的内容。5.7.3基础平面布置图的图纸深度应符合下列规定：1根据建筑物的结构形式和工程地质条件，选择经济合理的基础形式，绘出基础平面布置图；2钢结构的柱基础应绘制预埋锚栓布置图及其详图，给出预埋锚栓的误差范围，基础短柱应设置抗剪键的坑槽，并注明钢柱安装校正后二次灌浆要求；3根据相关规范要求提出沉降观测要求及测点布置；4标明地沟、地坑和设备基础的平面位置、尺寸、标高，无地下室时标明±0.000m标高以下的预留孔与埋件的位置、尺寸、标高；5说明中应包括基础持力层及基础进入持力层的深度，地基的承载力特征值，基底及基槽回填土的处理措施与要求，以及对施工的有关要求。5.7.4地下电缆层结构平面布置及详图的图纸深度应符合下列规定：1根据建筑提供的平面图绘出结构平面布置图，轴线网及墙、柱、梁等位置及编号应与建筑平面图保持一致，注明梁柱编号；2明确地下室的抗渗等级、施工缝、后浇带等的设计要求；3标明预留孔洞、预埋管件等的位置；4绘制底板、立墙配筋图。5.7.5框架柱平面布置及配筋图的图纸深度应符合下列规定：1标注各柱的平面尺寸及轴线定位，注明柱编号，注明各柱体的高度；2绘制每种柱的配筋图；3钢结构应绘制柱平面布置图，应标明柱网尺寸、构件型号、支撑位置、支撑形式及其截面规格尺寸等，详细绘出各构件的制作详图和安装节点详图。在详图中标明节点板的材料品种、规格、尺寸以及连接用的焊缝、螺栓的型号、规格、尺寸。5.7.6各层结构平面布置及配筋图的图纸深度应符合下列规定：1绘制定位轴线及梁、柱、承重墙、抗震构造柱等定位尺寸，并注明其编号和楼层标高；2注明预制板的跨度方向、板号、数量及板底标高；标出预留洞大小及位置，预留梁、洞口过梁的位置和型号、梁底标高；3绘出梁的配筋；4现浇板应注明板厚、板面标高、配筋，标高或板厚变化处绘局部剖面，有预留孔、埋件、设备基础时应标示出规格与位置，洞边加强措施；5有圈梁时应注明位置、编号、标高，可用小比例绘制单线平面示意图；6屋面结构平面布置图内容与楼层平面类同，当结构找坡时应标注屋面板的坡度、坡向、坡向起终点处的板面标高，当屋面上留洞或其他设施时应绘出其位置、尺寸与详图，女儿墙或女儿墙构造柱的位置、编号与详图；7当选用标准图中节点或另绘节点构造详图时，应在平面图中注明详图索引号。5.7.7楼梯平面结构布置及配筋图的图纸深度应符合下列规定：1绘出每层楼梯结构平面布置及剖面图，注明尺寸、构件代号、标高、梯梁、梯板详图；NB/TXXXXX—2022262配合建筑节点绘制结构配筋详图。5.7.8设备留孔及预埋件图的图纸深度应符合下列规定：1根据工艺要求设置预留孔、预埋件，标注预留孔、预埋件的定位尺寸及大小；2绘出预埋件平面、侧面，注明尺寸、钢材和锚筋的规格、型号、性能、焊接要求。5.7.9节点构造详图的图纸深度应符合下列规定：1绘制以上图纸中未表示清楚的节点构造详图；2说明其他需要补充的内容。5.7.10建筑物结构设计的计算内容包括：结构内力、强度和刚度计算，楼梯、阳台、过梁及雨篷等构件计算，地基基础计算等，计算深度应符合下列规定：1结构内力、强度和刚度计算应根据不同的计算形式确定计算深度。采用手算的结构计算书，应给出构件平面布置简图和计算简图；结构计算书内容应完整、清楚，计算步骤要条理分明，引用数据有可靠依据，采用计算图表示不常用的计算公式时，应注明其来源出处，构件编号、计算结果应与图纸一致。采用计算机软件计算时，应在计算书中注明所采用的计算机软件名称、代号、版本及编制单位，计算软件必须经过有效审定或鉴定，计算结果应经分析认可；总体输入信息、计算模型、几何简图、荷载简图和结果输出应整理成册。采用结构标准图或重复利用图时，宜根据图集的说明结合工程进行必要的核算工作，且应作为结构计算书的内容。2楼梯、阳台、过梁、雨篷等构件计算应根据上部恒、活载的荷载组合情况，计算梯段、斜梁等的内力及配筋；悬挑结构应对主体结构进行抗剪、抗扭验算；抗震设防区还应该按照现行国家标准中有关建筑抗震设计的相关规定进行地震作用的计算。3地基基础计算应根据建筑物的建筑类别、上部荷载、所在区域的地质条件，选择相应的基础形式，进行相应的地基基础、地基承载力及变形沉降计算。采用独立基础时应对基础的总高度及变阶处的高度进行冲切及抗剪计算，同时进行底板的配筋计算。采用条形基础时，取1m长度的基础进行强度和配筋计算。采用桩基时，应进行单桩承载力计算、承台下群桩承载力验算和承台的抗弯、抗剪、抗冲切计算，必要时应进行群桩承台的沉降计算。采用复合地基时，应进行复合地基承载力计算和沉降计算。必要时对地下结构进行抗浮验算。地基遇有软弱下卧层时，应进行软弱层地基承载力及地基变形验算。抗震设防区还应按照现行国家标准中有关建筑抗震设计的相关规定，进行地震作用下地基承载力的验算。5.8构支架5.8.1构支架的图纸内容应符合表5.8.1-1的规定。表5.8.1-1图纸内容序号图纸名称备注1构支架加工总说明含户内电池支架2设备支架平面布置图含户内电池支架3设备支架加工图含户内电池支架4构架透视图5构架组装图用于格构式结构6构架安装图7构架柱结构详图8横梁结构详图9杆段加工制作图用于格构式结构10梁柱通用节点详图用于格构式结构11地线柱结构详图12挂线板、节点连接详图13柱脚连接详图NB/TXXXXX—20222714横梁走道结构详图15爬梯结构图16法兰制造图17构架避雷针详图18爬梯结构详图5.8.2构支架加工总说明的图纸深度应符合下列规定：1标明设计±0.000m标高所对应的绝对标高值；2标明构支架结构设计的主要依据，荷载资料，项目类别，工程概况，所用钢材牌号和质量等级，必要时提出物理、力学性能和化学成分要求，连接件的型号、规格、焊接质量等级，防腐及防火措施，建筑结构的安全等级和设计使用年限；3标明采用的设计荷载，包含风荷载、导线荷载、特殊部位的最大使用荷载标准值；4标明结构的变形规定、安装和使用要求、构架梁起拱的要求；5标明所采用的通用做法和标准构件图集，如有特殊构件需作结构性能检验时，应指出检验的方法与要求；6标明施工中应遵循的施工规范和注意事项；7标明施工安装中应注意的操作工艺和质量要求。5.8.3设备支架平面布置图的图纸深度应符合下列规定：1各电气间隔的设备支架图可与基础图一起绘制并列入设备支架基础平面布置图，也可单独绘制；2标注指北针与纵横轴线的坐标；3开列设备支架一览表，表中明确各种设备支架高度、杆型、安装图号等。5.8.4设备支架加工图的图纸深度应符合下列规定：1以立面图标示出支架尺寸、标高、编号等，注明杆段的埋件位置、接地件等，标出与基础的连接方式；2绘出与上部设备连接构造、加工要求；3绘出附件详图。5.8.5构架轴测图的图纸深度应符合下列规定：1绘出构架的全貌、定位轴线、标高、尺寸、构件编号，应绘出钢材汇总表；2注明构件钢材牌号、主材规格；3标注指北针。5.8.6构架安装图的图纸深度应符合下列规定：1绘出构架轴线、标高、尺寸、构件编号；2附属构件如爬梯的编号、位置。5.8.7柱结构详图的图纸深度应符合下列规定：1绘制构架的正视与侧视图，注明构架的尺寸、高度及根开尺寸；2标明构架梁与柱及柱与基础的连接方式以及埋置深度，连接节点大样图画入本图，也可单独绘制；3注明节点编号与构件编号或代号，并按统一格式列出材料汇总一览表；4当构架柱采用钢筋混凝土环形截面杆时，还应表明环形杆柱的分段尺寸及分段编号；5对格构式构架应绘制柱的单线图，图中应注明不同节间长度的主斜材两端间的中心尺寸，并增加表格说明不同编号柱的根开尺寸和底部变化段主斜材尺寸；6标明必要的设计说明及施工注意事项。5.8.8横梁结构详图的图纸深度应符合下列规定：1格构钢横梁需画出结构单线展开图，在图中应注明不同节间长度的斜材两端间的中心尺寸；2绘出钢梁的正视图，以及端部、分段处、挂线板等断面处的结构外线图，应表明主斜材、节点NB/TXXXXX—202228板、缀板、缀条的编号和尺寸以及焊缝的要求。如为螺栓连接时，应标明连接件的规格、垫圈、螺杆长度、螺孔布置等。总、分尺寸应齐全；3注明梁端与连接构件的关系尺寸、连接形式，表明挂线板的材料型号与主材的连接方式以及挂线孔的位置尺寸。非对称梁应注明安装方向；4绘制主斜材连接的大样图，以确定斜材的长度与切角尺寸，并注明杆件末端至几何交点的尺寸；5钢构件的编号宜由主材、斜材、腹杆、节点板的顺序从左到右、从下到上编制；6绘制支座节点、拼装节点大样图，注明连接螺孔的孔距、孔径，注明连接螺栓规格、长度与丝扣长度。主要接头采用双螺帽时，应特别注明；7开列材料明细表；8标明横梁预起拱值。5.8.9杆段加工制作的图纸深度应符合下列规定：1用立面图、剖面图、大样图表明杆段各部分构造。采用钢筋混凝土环形杆时，应绘出主筋和构造筋配置，螺旋筋和内向钢箍间距、穿钉管、预埋件的位置、接头构造等。采用钢管杆分段连接时，应注明分段尺寸及分段编号。2为便于加工，可将各分册所使用的杆段加工图汇总绘制在一张图上，不同规格的杆段可按上段、中段、下段分类，仅画出单线外线图，对杆段端部、接头处、接地螺母、预埋件以及特殊要求处可绘出局部大样图，并分类标明。3图纸中应附材料明细表，表内应注明混凝土与钢筋的强度等级、杆段段别、材料编号、规格、尺寸、数量、单件及小计重。5.8.10构支架的计算内容包括：构架强度与稳定、变形计算的荷载组合计算，横梁构件的强度、稳定、挠度计算，柱的强度与稳定、变形计算，连接件的强度计算，支架的强度、稳定与变形计算。计算深度应符合下列规定：1构架强度与稳定、变形计算的荷载组合计算应根据电气专业提供的荷载对各工况下的最不利组合进行计算；2横梁构件的强度、稳定、挠度计算应验算主、斜材的强度和稳定，对水平斜材验算局部弯曲应力，对横梁的整体挠度进行验算；3柱的强度与稳定、变形计算应按受力性质进行受弯、偏压或偏拉的强度计算，采用钢筋混凝土环形杆时，尚应进行裂缝宽度计算；4对钢梁或钢柱分段连接处的焊接或螺栓连接等进行强度和变形计算；5支架的强度、稳定与变形计算应按受力性质进行强度和稳定计算，对钢筋混凝土环形杆进行裂缝宽度计算；对抗震设防区，应进行地震作用的计算。5.9构支架基础及设备基础5.9.1构支架基础及设备基础图纸内容包括：构支架基础平面布置图、构支架基础详图、变压器基础平面图及详图、防火墙梁柱及基础详图、电化学储能单元基础详图、电气设备预制舱基础详图、其他设备详图等。5.9.2构支架基础平面布置图的图纸深度应符合下列规定：1标明构架基础的平面位置尺寸与每个基础的外形尺寸；2支架基础应标明相互间距尺寸及与构架基础的关系尺寸，构架基础与支架基础可合并绘制，也可单独绘制；3表示道路、电缆沟等构筑物的位置；4标注指北针与纵横轴线坐标；5列出必要的说明，如基础材料的要求、工程地质条件、地基处理的技术措施、地基基础的设计等级、地基承载力特征值或采用的桩基承载力特征值等，宜按统一格式列出基础一览表。NB/TXXXXX—2022295.9.3构支架基础详图、电化学储能单元基础详图、电气设备预制舱基础详图、其他设备基础详图的图纸深度应符合下列规定：1以平面图、剖面图表示出基础的外形尺寸、杯口尺寸、垫层与埋深等，注明基础标高，当埋深不一致时应分别注出；2根据设备厂家提供的资料绘制设备基础预留管沟，标明埋件大小、位置，说明设备基础面的平整度要求及埋件的防腐处理；3采用钢筋混凝土基础应按结构配筋图的要求表示出配筋情况；4遇不良地基时，基础底部的加固形式、埋深、标高等均需标明；5对长度较长的设备基础，明确特殊施工要求，设置沉降观测点，明确沉降观测点的平面布置及详图；6基础使用材料、二次灌浆材料、杯口粗糙要求、绝对高程与标高的关系、地基承载力特征值等应加以注明。5.9.4主变压器基础平面图及详图的图纸深度应符合下列规定：1绘制基础平面图和剖面图；2平面图中应标明储油坑、主变压器基础集油井的平面尺寸以及主变压器基础中心线、储油坑中心线和主变压器构架中心线之间的关系尺寸；标明主变压器基础留孔、埋件的位置、尺寸、储油坑底排油坡度；储油坑采用格栅时，应绘制格栅平面布置及详图；3剖面图中应标明主变压器基础的断面尺寸、储油坑和集油坑的高度和深度，并标明主变压器基础、储油坑、集油坑等材料以及对卵石层的要求；4变压器消防设施相关基础；5根据需要设置沉降观测点，明确沉降观测点的平面布置及详图。5.9.5防火墙梁柱及基础详图的图纸深度应符合下列规定：1绘制防火墙平面图、立面图和剖面图；2平面图中应标出平面尺寸、柱距及与主变压器基础的关系尺寸；3剖面图中应标出防火墙的厚度、高度及框架梁的位置；4绘出预埋件位置及详图；5绘制出基础详图及结构配筋图；6注明使用的材料及施工要求。5.9.6构支架基础及设备基础的计算内容包括：构支架基础计算，电化学储能单元、电气设备预制舱等设备基础计算，柱脚连接计算，变压器基础计算，防火墙计算。计算深度应符合下列规定：1构支架基础计算包括基础的地基承载力、抗拔与抗倾覆稳定验算，受拉柱脚验算管壁与二次灌浆混凝土、二次灌浆混凝土与杯壁之间的结合能力及二次灌浆混凝土的抗剪强度，基础配筋计算。2电化学储能单元、电气设备预制舱等设备基础计算包括基础的地基承载力与抗倾覆稳定验算，电气设备基础地基不均匀沉降的计算，基础配筋的计算，短柱及埋件等强度的计算。3柱脚连接计算包括柱脚连接件的数量、规格，连接件强度等的计算。4变压器基础计算应进行地基承载力的计算；采用桩基时，应进行单桩承载力计算、承台下桩群承载力验算和承台的抗弯、抗剪、抗冲切计算，必要时应进行群桩承台的沉降计算；采用复合地基时，应进行复合地基承载力计算和沉降计算。5防火墙根据不同的结构形式进行结构的强度、变形或稳定性计算。5.10独立避雷针5.10.1独立避雷针的图纸内容包括：独立避雷针组装图、独立避雷针基础详图及独立避雷针各杆段结构详图。5.10.2独立避雷针组装图的图纸深度应符合下列规定：NB/TXXXXX—2022301绘出独立避雷针的正视图，注明各分段的尺寸、宽度、高度，绘出接地件的规格、数量及连接方式；2标明避雷针与基础的连接方式及埋置深度；3正视图中应注明杆段的编号，并按统一格式列出构件一览表；4标明必要的设计说明及施工注意事项。5.10.3独立避雷针基础详图的图纸深度应符合本规定第5.9.2条、第5.9.3条规定：5.10.4独立避雷针各杆段的结构详图的图纸深度应符合下列规定：1用立面图、剖面图、大样图表明杆段各部分构造；2杆段端部、接头处、预埋件以及特殊要求出应绘出局部大样图；3图纸中应附材料明细表，表内应注明材料的强度等级、杆段编号、材料编号、规格、尺寸、数量、单重及质量小计。5.10.5独立避雷针的计算内容包括：独立避雷针振动周期计算、强度和变现计算及基础计算。计算深度应符合下列规定：1按需要对独立避雷针进行振动周期计算；2计算独立避雷强度和变形；3对基础的地基承载力与抗倾覆稳定进行计算；采用桩基时，对基础配筋进行计算。5.11其他构筑物5.11.1本规定中的其他构筑物主要为必要时设置的电化学储能电站水工构筑物，除水工构筑物外的其他构筑物参照本标准第5.9.3条执行。图纸内容包括：水工构筑物平面布置图、剖面图及节点图、配筋图，5.11.2水工构筑物平面布置图、剖面图及节点图的图纸深度应符合下列规定：1根据工艺专业所提供的资料，在布置图中标明设备埋件、管道及预留孔口的位置，并注明其尺寸等。2标明所采用的水工构筑物的壁厚、埋深等尺寸。3绘出爬梯、埋件等布置位置及节点图。4附必要的说明，如池体的抗渗等级、施工缝的处理，套用的标准图集及施工的注意事项等；扼要说明有关地基概况、对不良地基的处理措施及技术要求、地基基础的设计等级、持力层地基承载力特征值、基底及基槽回填土的处理措施与要求；说明防止结构上浮的措施。5.11.3配筋图的图纸深度应符合下列规定：1绘出池体各方向的配筋图，绘出钢筋大样图；2绘出池体留孔钢筋加强图；3附必要的说明，如池体的钢筋、混凝土的材料，钢筋保护层厚度、防腐、防渗要求等。5.11.4水工构筑物的计算内容包括：池体容积计算、抗浮计算及池体底板、顶板、池壁计算等。计算深度应符合下列规定：1计算确定池体的有效容积；2墙外地下水位较高时，应进行抗浮计算；3顶板、底板和池壁应进行内力及裂缝宽度等的计算。5.12地基处理5.12.1地基处理的图纸内容包括：地基处理设计说明、地基处理平面布置图及地基处理详图。5.12.2地基处理设计说明的图纸深度应符合下列规定：1说明设计依据，包括采用的现行设计规范、地质报告简介及地基处理试验检测报告；2说明采用的地基处理方案及相关的参数，如复合地基的材料、预制桩的选型、灌注桩的规格、NB/TXXXXX—202231进入持力层的深度要求、承载力的指标等；3列出地基处理工程量一览表，对于灌注桩，包括桩基区域、桩长、桩径、桩数、桩体积等；4说明地基处理施工的要求及地基处理施工后的检测要求；5说明施工注意事项；6采用人工复合地基时，应说明复合地基材料和性能要求，注明复合地基的承载能力特征值及压缩模量等有关参数和检测要求。5.12.2地基处理平面布置图及地基处理详图的图纸深度应符合下列规定：1结合上部荷载情况，绘出单体或整个场地的处理平面布置图，如桩位布置图，应明确定位坐标，列出工程量一览表；2对为防止大面积沉降而设计的地基处理方案，如真空预压、真空堆载联合预压、堆载预压等，则需要提出具体的加载方案、需要达到的固结度参数，绘出预压场地的平面图和剖面图、排水沟道布置图及各种构造详图，并标注材料的规格、品种；3采用人工复合地基时，应绘出处理范围和深度、置换桩的平面布置；4采用灌注桩时，明确桩身进入持力层的深度、桩基的截面及配筋；5.12.3地基处理的计算应根据工程具体的处理方案进行相关的计算，计算内容和计算深度应符合下列规定：1采用桩基时，应进行单桩承载力计算、承台下群桩承载力验算和承台的抗弯、抗剪、抗冲球计算；必要时应进行群桩承台的沉降计算；2采用复合地基时，应进行复合地基承载力计算和沉降计算。NB/TXXXXX—2022326水工及消防6.1水工及消防施工图说明及主要设备材料清册6.1.1水工及消防施工图说明及主要设备材料清册的图纸内容包括：施工图说明及卷册目录、主要设备材料清册。6.1.2施工图说明及卷册目录的图纸深度应符合下列规定：1说明设计遵循的国家、行业规范；2简述专业设计范围、本期工程和分期建设概况；3说明设计依据，包括水工、消防部分初步设计的主要审批意见及在施工图中的落实情况；4说明初步设计待定的问题及施工图设计的解决方案；5简要说明室内外上下水系统、消防系统、污水处理系统、雨水系统、生产废水处理系统及储能消防系统，包括工艺流程、主要设备参数、与其他系统的接口等；6简要说明给水水源设置情况；7简要说明污水和雨水排水口的设置情况；8说明施工、运行环节中应注意的事项；9列出本工程水工及消防部分所有卷册目录。6.1.3主要设备材料清册图纸深度应符合下列规定：1汇总各分册的主要设备和主要材料；2注明序号、名称、型号与规格、单位、数量、生产厂家及备注。6.2储能消防系统6.2.1储能消防系统图纸内容应包含电站整体消防系统，电化学储能单元的消防系统应单独重点说明，电站整体消防系统及电化学储能单元消防系统的图纸内容包括消防系统设计说明及原理图、消防系统平面布置图、消防设备及支架安装详图等。6.2.2消防系统设计说明及原理图的图纸深度应符合下列规定：1说明电站所采用的主要消防系统类型，应特殊说明电化学储能单元所采用的消防类型；2提出对各部位消防类型的设计参数选择及施工安装要求，以流程图形式说明储能系统的消防控制方式。6.2.3消防系统平面布置图的图纸深度应符合下列规定：1在平面图中标出消防设施、设备的规格、位置及尺寸；2户内安装的电化学储能单元尚应绘制室内消防设施、设备的规格、位置及尺寸。6.2.4消防设备及支架安装详图的图纸深度应符合下列规定：1绘制消防设备尺寸及安装详图；2注明安装方式、基础高度、地脚螺栓或预埋件尺寸、位置等。6.2.3消防系统的计算内容包括：管道水力计算、灭火剂用量计算、消防设施、设备控制范围计算、泄压口面积计算等。计算深度应符合下列规定：1管道水力计算应涵盖各类相关的消防系统，并根据水力计算合理选择各类管径；2其他设计指标应根据灭火剂用量计算、消防设施、设备控制范围计算、泄压口面积计算等选择。6.3站区室内外给排水管道6.3.1站区室内上下水管道的图纸内容包括：站区室外给排水管道及消防管道平面布置图、室内各层给排水管道平面图、室内给排水管道系统图、屋顶水箱安装图、污水处理工艺流程及布置图、雨水泵井管道安装图等。NB/TXXXXX—2022336.3.2站区室外给排水管道平面布置图的图纸深度应符合下列规定：1说明管道配置、防腐要求、接口方式、管道基础及敷设要求，给水管道试验压力，图例符号，管道安装与施工应遵守的规范等；2给排水管道应详细标注转角点的坐标、转角角度、各段长度、水流方向，阀门井、检查井的详细布置位置应明确；3注明小型给水排水设施和构筑物，如隔油池、阀门井、水表井、检查井、消火栓、洒水栓、污水处理装置等的具体做法。6.3.3室内给排水管道平面图的图纸深度应符合下列规定：1注明各给排水设备、管道的位置与管道管径，与室外管道接口处的坐标和管道管径；2说明管材及接口，管道防腐方法，室内±0.000m相当于站区的绝对标高，图例符号，管道安装与施工应遵守的规范；3说明排水管道穿楼板预留孔洞尺寸及预埋套管要求。6.3.4室内上下水管道系统图的图纸深度应符合下列规定：1注明各层管道的标高与管道管径，与室外管道接口处的标高与管道管径，排水管道还应著名管道的坡度；2注明管道穿过楼板的标高，标明表示各种管道的图例符号。6.3.5屋顶水箱安装图的图纸深度应符合下列规定：1包含平面位置图、剖面图、自动上下水浮球阀安装图；2注明水箱型号、材质、安装高度及固定方式。6.3.6事故油池的图纸深度应符合下列规定：1标出池体的坐标、方位、尺寸、管道的布置、管径和标高；2简要说明排液管道安装及防腐方法等。6.3.7污水处理工艺流程及布置图的图纸深度应符合下列规定：1简要说明污水处理工艺流程、处理水量、处理后的水质指标、设备特性、管道安装及防腐要求、施工运行要求等；2标出其坐标、方位、尺寸，设备和管道的布置、管径和标高。6.3.8雨水泵井管道安装图的图纸深度应符合下列规定：1雨水泵井平面图、剖面图中应标出泵井的坐标、方位、尺寸，水泵和管道的布置、管径和标高；2雨水泵安装图应绘制雨水泵外形和各种接口尺寸，标明基础外形尺寸、安装方式及详细的性能参数表，并简要说明雨水泵特性、管道安装及防腐要求、施工运行要求等。6.3.9站区室内外给排水管道的计算内容包括：用水量计算、水箱容积计算、给水管网水力计算、排水管网水力计算、污水池容积及污水处理设施设备计算、事故油池容积计算、雨水泵选型计算、雨水泵井容积计算等。计算深度应符合下列规定：1用水量计算包括生活用水、生产人员淋浴用水、暖通用水、消防用水等计算、未预见水量；2给水管网水力计算应根据水力计算得出管径，求出沿程和局部水头损失及静扬程后，推算生活水泵和供水设备的扬程；3生活水箱容积按照最大日最大时小时用水量确定；4排水管网水力计算应根据水力计算得出管径和相应的坡度；5污水池容积污水处理设施设备计算应根据电化学储能电站最大日生活污水量和水质确定污水池容积和确定污水处理设施、设备型号；6事故油池容积计算应根据单台主变压器或高压电抗器总油量确定事故油池容积；7雨水泵选型计算应根据站区雨水设计流量确定用水泵流量，根据排水点最高水位确定雨水泵扬程，站区采用污水合流制时，则要考虑污水排水量；8雨水泵井容积应根据雨水泵流量参数计算确定。NB/TXXXXX—2022346.4消防泵房及消防水池管道6.4.1消防泵房及消防水池管道的图纸内容包括：消防泵房及水池平面图、剖面图、管道轴测图、水泵安装图、消防设备材料表等。6.4.2消防泵房及消防水池平面图的图纸深度应符合下列规定：1标注泵房及水池的坐标；2水泵、管道、控制、电气及起吊设备的平面位置、管道规格、设备型号、标准构件采用的标准图编号。6.4.3消防泵房及消防水池剖面图的图纸深度应符合下列规定：1标注管道规格及标高；2标注构件采用的标准图编号。6.4.4管道轴测图的图纸深度应符合下列规定：1标注管道规格及标高；2标注管道内介质的流通方向。6.4.5水泵安装大样图的图纸深度应符合下列规定：1标明水泵基础尺寸，地脚螺栓预留孔洞尺寸及位置，二次灌浆高度；2标明水泵外形尺寸、进出水口规格和方位、安装方式及详细的性能参数表。6.4.6消防设备材料表的图纸深度应符合下列规定：1列出各种管道、阀门、连接件的规格、单位、数量；2列出水泵、气压罐型号、数量及相关要求。6.4.7消防泵房及消防水池管道的计算内容包括：消防水泵的流量和扬程计算、消防水池的容积计算、消防管网的水力计算等。计算深度应符合下列规定：1消防水泵的流量和扬程计算依据为消火栓及其他自动喷水设施消防设计流量及所需要压力；2消防水池有效容积应根据消火栓及其他自动喷水设施消防总用水量统计计算确定；3消防管道管径、减压筏板规格和个数等参数应根据消防管网水力计算得出。6.5其他灭火设施6.5.1其他灭火设施的图纸内容包括施工图说明、建筑物各层灭火器平面布置图、灭火器配置明细表、室外消防器材间及消防砂池平面布置图等。6.5.2施工图说明的图纸深度应符合下列规定：1说明配置灭火器需依据的规程和规范；2说明配置灭火器的种类和使用范围；3说明灭火器的设置要求；4简述灭火器的日常维护要求。6.5.3建筑物各层灭火器平面布置图的图纸深度应符合下列规定：1结合主要生产建筑物的平面布置，确定灭火器数量并标注定位尺寸；2明确灭火器的布置形式。6.5.4灭火器配置明细表的图纸深度应符合下列规定：1统计整个工程的灭火器配置数量，列出明细表；2列明各处配置的灭火器型号。6.5.5室外消防器材间及消防沙池平面布置图的图纸深度应符合下列规定：1确定室外消防器材间尺寸、位置，统计内部配置的灭火设施设备数量及型号；2确定砂池的尺寸、位置、容量等。NB/TXXXXX—2022357采暖通风及空调7.1采暖通风及空调施工图说明及主要设备材料清册7.1.1采暖、通风及空调施工图说明及主要设备材料清册图纸内容包括：施工图说明及卷册目录、主要设备材料清册。7.1.2施工图说明及卷册目录的图纸深度应符合下列规定：1列出设计、施工应遵循的有关规程规定和施工验收规范等；2简述专业设计范围、本期工程和分期建设概况；3说明设计依据，包括采暖、通风、空调部分初步设计的主要审批意见及在施工图中的落实情况；4简述工程的地理位置、工程容量、气象参数、设备选择等内容；5列出本工程采暖、通风、空调部分所有卷册目录。7.1.3主要设备材料清册的图纸深度应符合下列规定：1汇总各分册的主要设备和主要材料；2注明序号、名称、型号与规格、单位、数量、生产厂家及备注。7.2采暖系统7.2.1采暖通风及空调的图纸内容包括：施工图说明、采暖系统流程及原理图、各建筑物各层采暖平面图、大样图、主要设备材料清册等。7.2.2施工图说明的图纸深度应符合下列规定：1注明电化学储能电站所在地区环境气象参数、室内设计参数、采暖方案说明；2采暖设备材料选型、设备性能要求、设备控制方式；3说明施工安装注意事项及要求、验收标准。7.2.3采暖系统流程及原理图的图纸深度应符合下列规定：1绘制系统中所有热源、热网设备的系统图及原理图；2绘图比例宜与平面图一致；3系统图要注明管径、标高、坡度、坡向、散热器型号；4自采暖热网入口至干管、立管及散热器、阀门等系统配件应全部绘出，当设备部件无法表达清楚时，局部可不按比例或局部放大；5系统图上宜标注绘图比例。7.2.4采暖平面布置图的图纸深度应符合下列规定：1结合建筑物建筑设计图纸，绘制采暖平面布置图；2平面布置图上应绘出散热器位置、注明片数和长度、采暖水平干管及立管位置、标高、编号、管道及阀门、放气、泄水、固定支架、补偿器、入口装置、减压装置、疏水管沟等；7.2.5大样图的图纸深度应符合下列规定：1采暖设计大多采用国标图集和各省地区安装图集，一般不需要绘制大样图，只需注明采用图号；2对于特殊做法无图集的，应绘制大样图，并提出施工要求及做法。7.2.6主要设备材料清册的图纸深度应符合下列规定：1按编号注明各主要设备材料型号、数量及性能参数；2注明有特殊要求的设备及材料。7.2.7采暖系统的计算内容包括：建筑围护结构热工性能和耗热量计算，散热器和采暖设备的选择计算，采暖管道水力及平衡计算，采暖系统构件、装置选择计算等。计算深度应符合下列规定：1建筑围护结构热工性能计算应根据建筑资料验算是否满足节能标准及室内不结露的要求，并计算围护结构传热系数；NB/TXXXXX—2022362各采暖房间采暖热负荷计算应根据采暖室外计算温度、室内设计温度、围护结构传热系数、房间朝向、高度等计算房间采暖热负荷；3采暖设备选型计算应确定采暖方案，根据电锅炉、电暖器的不同性能进行计算；4严寒地区电锅炉采暖管路系统较长的采暖系统应进行采暖管道系统水力计算。7.3通风及空调7.3.1通风及空调的图纸内容包括：施工图说明、全站空调通风平面图及剖面图、全站空调通风设备材料表等。7.3.2施工图说明的图纸深度应符合下列规定：1说明采用的室内外设计参数，冷源情况，冷媒参数，冷热负荷及冷热指标，风系统总阻力，系统形式和控制方法，消音、减震、防火、防腐、保温；2提出风管、管道等材料选择、安装要求，系统试压要求等，提出管道材料要求，设计、施工应遵循的有关规程规定和施工验收规范等。7.3.3通风、空调平面图及剖面的图纸深度应符合下列规定：1通风、空调平面图应双线绘出风管、单线绘出冷冻水管等管道，标注风管机风口的尺寸、设备外形尺寸、定位尺寸、设备编号、气流方向等；2通风、空调剖面图应绘出平面图中未能表达清楚的标高、尺寸，还应标出风管、风口、管道等于建筑梁、板及地面的尺寸关系。7.3.4主要设备材料清册的图纸深度应符合下列规定：1按标号注明各主要设备材料型号、数量及性能参数；2注明有特殊要求的设备及材料。7.3.5通风及空调的计算内容包括：建筑围护结构冬夏冷、热负荷计算，防、排烟量计算，通风量计算，热平衡计算，风系统阻力计算，空调和通风设备的选择计算，冷冻管道水力及平衡计算，电气设备和其他工艺设备的发热量计算，空调系统构件或装置选择计算等。计算深度应符合下列规定：1根据电气专业提供的资料，考虑排除室内余热、余湿和施工通风换气次数要求，两者相比较取较大的通风量；2对于电气设备散热量占主要冷负荷的电气设备间，空调冷负荷可采用冷负荷指标计算，其他电气设备间及附属房间应采用围护结构耗热、设备及灯光散热、太阳辐射得热、人体散热等因素综合逐时计算；3综合考虑利用风量、风压、管道布置、风速、噪声等因素，计算选择通风设备及管道；4空调设备选型计算及管路系统水力计算应根据冷热负荷及各房间功能要求，计算选择不同的空调设备。NB/TXXXXX—2022378施工图总说明及主要设备材料清册8.0.1施工图总说明及主要设备材料清册的图纸内容包括：工程项目施工图总说明及卷册总目录、主要设备材料清册。8.0.2工程项目施工图总说明及卷册目录的图纸深度应符合下列规定：1说明工程项目施工图设计的总体情况、初步设计审批意见在施工图设计中的执行情况、设计方案变更及落实情况等；2列出本工程各专业施工图全部卷册目录。8.0.3主要设备材料清册的图纸深度应符合下列规定：1汇总各专业施工图的主要设备和主要材料；2注明序号、名称、型号与规格、单位、数量、生产厂家及备注。NB/TXXXXX—202238本标准用词说明1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。NB/TXXXXX—202239引用标准名录《移动式电化学储能系统技术要求》GB/T36545《电力储能用锂离子电池》GB/T36276《电化学储能系统储能变流器技术规范》GB/T34120《电化学储能电站用锂离子电池管理系统技术规范》GB/T34131《电化学储能电站设计规范》GB51048《电化学储能系统接入电网技术规定》GB/T36547《电化学储能系统接入电网测试规范》GB/T36548《电化学储能电站运行指标及评价》GB/T36549《电力系统电化学储能系统通用技术条件》GB/T36558《风光储联合发电站设计标准》GB/T51437《电力储能基本术语》DL/T2528《火力发电厂、变电所二次接线设计技术规程》DL/T5136《配电网施工图设计文件内容深度规定》DL/T5569NB/TXXXXX—202240中华人民共和国能源行业标准电化学储能电站施工图设计内容深度规定NB/T××××－2022条文说明NB/TXXXXX—202241制订说明《电化学储能电站施工图设计内容深度规定》NB/TXXXXX—202，经批准发布。本规定在编制过程中，编制组进行了广泛的调查分析，召开了多次专题研讨会，总结了近年来我国电化学储能电站工程设计的实践经验，同时参考了国外先进技术法规、技术标准。在此基础上以多种方式广泛征求了有关单位的意见，对主要问题进行了反复讨论和研究，最后经审查定稿。为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定，《电化学储能电站施工图设计内容深度规定》编制组按章、节、条顺序编制了标准的条文说明。对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握本标准的参考。NB/TXXXXX—202242目次1总则.............................................................................................................................................432基本规定.....................................................................................................................................433电气一次.......................................................................................................错误!未定义书签。3.3储能系统........................................................................................................................433.8照明及动力系统............................................................................................................434系统及电气二次.......................................................................................................................434.2系统保护及安全自动装置............................................................................................434.4调度自动化....................................................................................................................434.5通信................................................................................................................................434.7公用设备二次线............................................................................................................434.8储能系统二次线............................................................................................................444.9直流系统及交流不停电电源........................................................................................445土建.............................................................................................................................................445.2总平面及竖向布置.........................................................................................................445.8设备基础..........................................................................................................................446水工及消防.................................................................................................................................446.2储能消防系统.................................................................................................................446.5其他灭火设施.................................................................................................................447采暖通风及空调.........................................................................................................................447.1采暖通风及空调施工图说明及主要设备材料清册.....................................................448施工图总说明及主要设备材料清册.........................................................................................44NB/TXXXXX—2022431总则1.0.2对于额定功率为500kW以下的电化学储能电站，由于容量小，接入电压等级低，一般不进行专项设计。所以考虑接入的电压等级及进行专项设计的可能性，本标准考虑适用于额定功率为500kW且额定能量为500kWh及以上新建、扩建和改建的电化学储能电站。2基本规定2.0.2计算书不属于必需交付的设计文件，可视工程具体情况增减，并按照本规定的有关条款的要求编制并归档保存。3电气一次3.3储能系统3.3.1当采用液流电池时，电池系统电气接线图应包括电堆系统接线图，电池系统平断面布置图应包括罐体、泵平断面布置图。当采用燃料电池时，电池系统电气接线图应包括燃料电池系统配置图，电池系统平断面布置图应包括燃料电池平断面布置图。3.3.3当采用液流电池时，电堆系统接线图应与电气主接线图中电堆的型号、参数保持一致。当采用燃料电池时，燃料电池系统配置图应与电气主接线中燃料电池的型号、参数保持一致。3.3.4、3.3.5当采用液流电池或燃料电池时，电池系统安装图及电池系统平断面布置图的图纸内容应包含相应的罐体、泵、燃料电池等内容。3.8照明及动力系统3.8.2照明及动力系统图纸设备材料表中在备注栏应明确表示特殊灯具型号，如防爆灯具等。4系统及电气二次4.2系统保护及安全自动装置4.2.4当储能电站并网线路配置光纤电流差动保护时，图纸内容应包括线路保护通道配置说明和线路保护通道接口连接示意图。4.2.21根据现行国家标准《继电保护和安全自动装置技术规程》GB14285，安全自动装置主要包括自动重合闸、备用电源自投入、切机、低频低压减载、自动解列等设备，设计单位应根据储能电站的设备配置情况进行施工图设计。4.4调度自动化4.4.3远动（监控）信息表的内容宜根据储能电站所接入电网的调度部门的要求进行增减。当适用于接受电网调度控制的储能电站时，远动（监控）信息表的内容应包括自动发电控制（AGC）控制对象有功功率目标值、自动发电控制（AGC）调度请求控制。4.5通信4.5.36通信电源系统宜与直流电源、交流不停电电源系统整合为交直流一体化电源系统。4.7公用设备二次线4.7.8预制舱式二次组合设备柜位布置图的图纸应按比例绘制预制舱的平面布置图，标注各预制舱的布NB/TXXXXX—202244置尺寸，包括设备通道的净尺寸、纵向及横向布置尺寸，设备表中应标明屏柜的编号、名称、型号、数量，并反应本期及远景的布置情况。4.8储能系统二次线4.8.3就地变压器一般由储能系统中标厂家集成，施工图设计时应特别注意超温告警、超温跳闸回路的设计。4.9直流系统及交流不停电电源4.9.1直流系统及交流不停电电源宜采用交直流一体化电源系统，由交流电源系统、直流电源系统、交流不停电电源系统和直流变换（DC/DC）系统组成，并统一监视控制，共享直流电源的蓄电池组。5土建5.2总平面及竖向布置5.2.4考虑到电化学储能单元在站区总面积中占比较高，本条要求在表5.2.4-1、表5.2.4-2中列明室外电化学储能系统占地面积。5.8构支架5.8.1当电化学储能电站电池采用户内布置时，构支架加工总说明、设备支架平面布置图、设备支架加工图中应包括户内电池支架的相关设计内容，并与建筑物建筑设计、结构设计图纸做好支架定位的衔接。6水工及消防6.2储能消防系统6.2.1考虑到电化学储能电站较高的消防要求，需重点关注储能系统的消防设计，消防系统设计说明及原理图中除应注明电站整体的消防系统外，还应重点阐述电化学储能单元的消防系统设计。6.5其他灭火设施6.5.1为满足电化学储能电站室外消防要求，站区内宜布置室外消防器材间，确定其尺寸、位置，并列明其中的灭火设施设备的型号及数量。7采暖通风及空调7.1采暖通风机空调施工图说明及主要设备材料清册7.1.1在确定室内外设计参数时，除考虑常规生产、生活空间对采暖、通风及空调的需求，还应提出保证电化学储能电池正常稳定工作时所需要的环境要求。8施工图总说明及主要设备材料清册8.0.2施工图总说明及主要设备材料清册是对工程项目整体设计的总结，除说明施工图设计的总体情况外，还应说明设计过程中的主要设计方案变更，以及落实情况等
