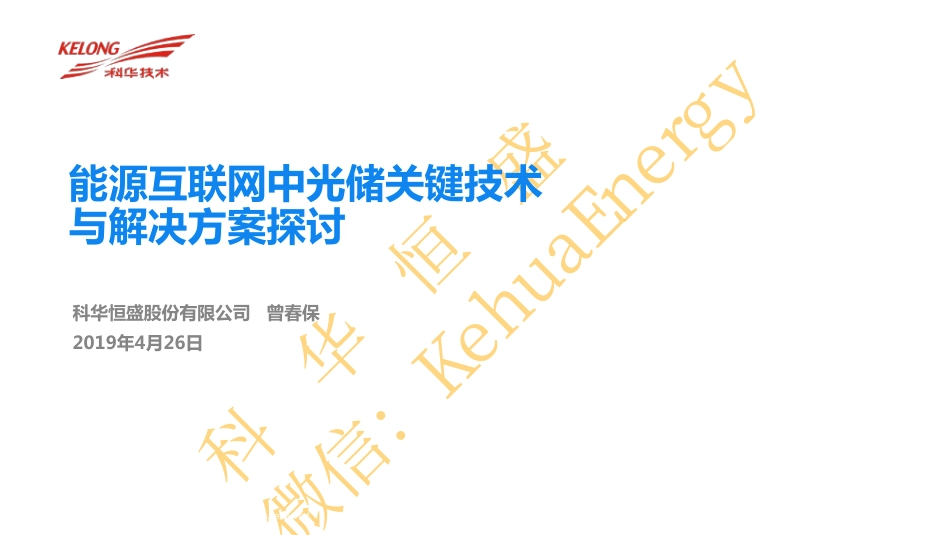

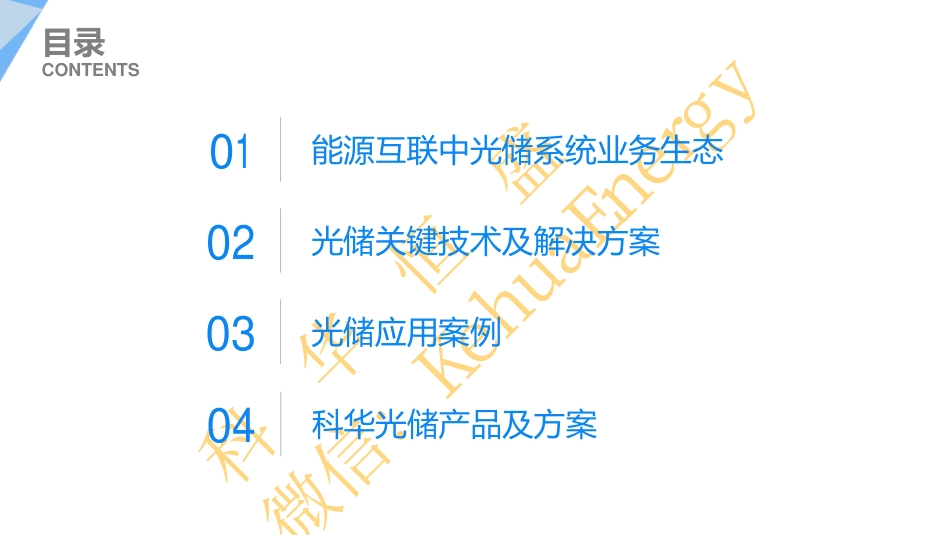

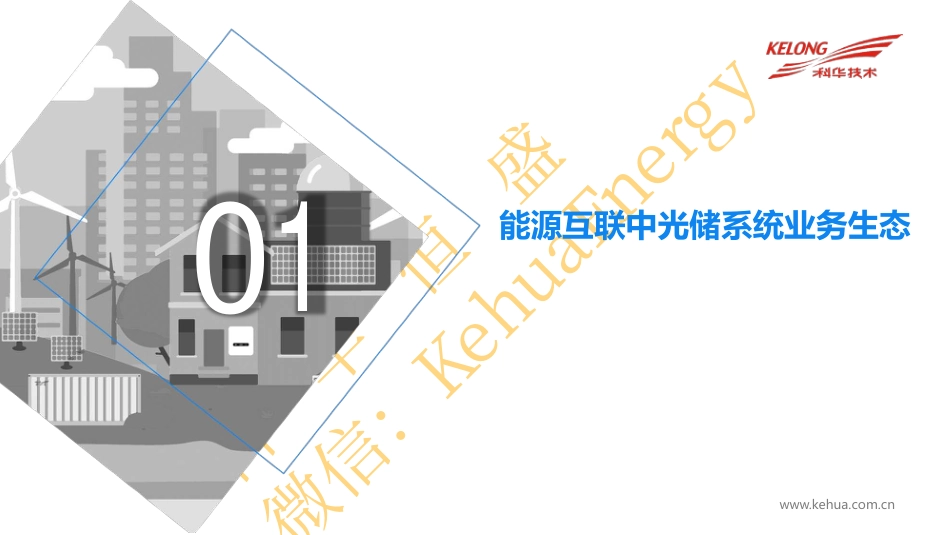

科华恒盛信：KehuaEnergyCopyright©2019KehuaHengshengCo.,Ltd.Allrightsreserved.能源互联网中光储关键技术与解决方案探讨科华恒盛股份有限公司曾春保2019年4月26日科华恒盛信：KehuaEnergy目录CONTENTS010203能源互联中光储系统业务生态光储关键技术及解决方案光储应用案例04科华光储产品及方案科华恒盛信：KehuaEnergywww.kehua.com.cn01能源互联中光储系统业务生态科华恒盛信：KehuaEnergywww.kehua.com.cn能源互联中光储系统业务生态光伏是多能源子系统的重要来源储能是多能源子系统的综合纽带运营平台信息平台物理平台系统耦合能源互补协调优化科华恒盛信：KehuaEnergywww.kehua.com.cn弃风弃光应用风光发电考核弃风、弃光率2018年，西北五省（区）统调口径新增风电并网容量335.3万千瓦，累计并网容量4905万千瓦，占全网总装机的19.43%；风电发电量870.16亿千瓦时，占全网总发电量的11.33%；利用小时数1902小时，弃风电量168.37亿千瓦时，弃风率16.21%2018年，五省（区）统调口径弃风率分别为：新疆22.95%、甘肃19.22%、陕西2.64%、宁夏2.31%、青海1.62%2018年，西北五省（区）统调口径新增光伏发电并网容量546.3万千瓦，累计并网容量4046万千瓦，占全网总装机的16.0%；光伏发电量481.85亿千瓦时，占全网总发电量的6.27%；利用小时数1372小时，弃光电量47.14亿千瓦时，弃光率8.91%。2018年，五省（区）弃光率分别为：新疆15.84%、甘肃10.00%、陕西7.39%、青海4.76%、宁夏4.41%能源互联中光储系统业务生态科华恒盛信：KehuaEnergywww.kehua.com.cn弃风弃光应用风光发电考核风光发电考核风电场、光伏电站应按时向电力调度机构报送短期及超短期功率预测曲线，预测上传率应大于95%,若未达标，每降低1%按全场容量×6分/万千瓦考核风电场、光伏电站应按时向电力调度机构报送日功率预测曲线，风电场提供的日预测曲线最大误差不超过25%，光伏电站提供的日预测曲线最大误差不超过20%，若未达标，则按偏差积分电量0.2分/万千瓦时考核风电、光伏电站应按时向电力调度机构报送超短期功率预测曲线，风电，光伏电站超短期预测曲线第2小时调和平均数准确率不小于75%，若未达标，每减少1%按全场装机容量0.015分/万千瓦考核“两个细则”：《发电厂并网运行管理实施细则》《并网发电厂辅助服务管理实施细则》能源互联中光储系统业务生态科华恒盛信：KehuaEnergywww.kehua.com.cn02光储关键技术及解决方案科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.1交流母线光储系统电网光伏储能应用灵活，可适应未来电力辅助服务需求，适合比较大容量的储能电站。系统组成科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.1交流母线光储系统VSG技术：模拟传统同步发电机的运动方程，以增加电力系统的虚拟惯性和阻尼，使分布式电源更“友好”的接入电网。交流母线光储系统关键技术1：VSG技术1/m++-ω1/Jωs++1/sω0+-+Pref△PPfdbω0ωrefθrefnQ++Qref+-U0Uref参考电压生成+dq坐标变换电压环PI控制电流环PI控制UdUqθIdIqθUaUbUcSVPWM调制虚拟惯性环节r0P()efgriddPKwwJdtω=+−+科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.1交流母线光储系统交流母线光储系统关键技术2：并离网无缝切换技术离网切并网控制方法科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.1交流母线光储系统交流母线光储系统关键技术2：并离网无缝切换技术并网切离网控制方法科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.1交流母线光储系统交流母线光储系统关键技术3：黑启动技术闭合各开关选取黑启变流器PCS1闭合PCS1接触器，缓启动建立电压源投入其他变流器科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.1交流母线光储系统交流母线光储系统关键技术4：多机并联技术PCS1ABC+-并网PCS4ABC+-制定相应的控制策略对谐振尖峰进行抑制，保证并联系统的稳定运行光储设备设计需求：1、输出滤波器有源阻尼设计2、软件控制对电网正反馈进行处理科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.2直流母线光储系统系统组成电网储能光伏储能节省升压变和高压柜的投资，主要应用在弃光/超配场合，适合小容量项目。科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.2直流母线光储系统直流母线光储系统关键技术1：直流下垂技术_10=⋅+busreffdbVLPV多台并机运行时，可自动稳母线，并实现功率均分。P/kWU/VPminPmaxV0V1V20L1121maxmin−=−VVLPP直流下垂控制方程：LoadDC/DCBATDCBUS图2直流下垂图1直流母线示意图科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.2直流母线光储系统直流母线光储系统关键技术2：直流并离网切换技术恒功率模式充放电母线掉电母线电压环支撑转为恒压模式调整母线电压支撑直流母线科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.3直流母线光储解决方案1•工作模式DC/AC工作模式：MPPT模式DC/DC工作模式：恒功率模式DC/AC控制直流母线电压减少电池充放电次数原有电站改造方案电站调度EMSBMSGridDC/DCDC/AC科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.3直流母线光储解决方案2•工作模式DC/AC工作模式：恒功率模式DC/DC工作模式：MPPT模式DC/DC控制直流母线电压并网、离网功率输出平滑，光伏波动靠DCDC吸收新建电站电站调度EMSBMSGridDC/DCDC/AC科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案2.3直流母线光储解决方案3•工作模式DC/AC工作模式：恒功率模式DC/DC工作模式：MPPT模式电池控制直流母线电压并网、离网新建电站电池管理复杂电站调度EMSBMSGridDC/DCDC/AC科华恒盛信：KehuaEnergywww.kehua.com.cn光储关键技术及解决方案直流侧储能解决方案—3个方案比较方案1方案2方案3工作模式DC/AC：MPPT模式DC/DC：恒功率模式DC/AC：恒功率模式DC/DC：MPPT模式DC/AC：恒功率模式DC/DC：MPPT模式母线控制权DC/ACDC/DC电池并/离网并网并网/离网并网/离网适用范围原有光伏电站改造新建电站新建电站科华恒盛信：KehuaEnergywww.kehua.com.cn03光储应用案例科华恒盛信：KehuaEnergywww.kehua.com.cn海外创新型混合光储项目海外MW光储智慧能源示范工程~=PV33kV双向250kWPCS=DC-DC200kWMPPT=BAT200kWh500kW400V~=PV双向250kWPCS=DC-DC200kWMPPT=BAT200kWh~=PV250kWMPPT=DC-DC250kW=BAT200kWh500kW~=PV250kWMPPT=DC-DC250kW=BAT100kWh~=PV==BAT200kWh400V已建新建==BAT100kWhDC-DC250kW1.3MW/1500V科华恒盛信：KehuaEnergywww.kehua.com.cn南方电网-世界首个特高压混合直流工程广东电网有限责任公司珠海“互联网+”智慧能源示范工程系统配置情况直流母线光储充微网解决方案我司提供：±375V直流系统解决方案及设备1.DC/DC储能变流器2.DC/DC光伏变流器3.DC/DC充电桩4.UPS等基础设备科华恒盛信：KehuaEnergywww.kehua.com.cn马达加斯加光储微网项目海外智能光储微网项目科华提供电网柜、630kVA箱变、550kVA柴油发电机、410kW光伏系统、500kW/1.1MWh储能系统及相应的EMS能量控制系统和离并网切换装置、配电等系统构成，特殊复杂的控制策略，工作模式多达十余种。科华恒盛信：KehuaEnergywww.kehua.com.cn福大风光储智慧能源系统系统配置情况1、光伏130kW2、储能250kW3、风机1台4、EMS系统：1套福州大学校区建设的风光储智慧能源系统科华恒盛信：KehuaEnergywww.kehua.com.cn河南电网100MW储能项目科华恒盛信：KehuaEnergywww.kehua.com.cn甘肃720MWh网域大规模储能系统项目科华恒盛作为PCS核心供应商助力甘肃180MW/720MWh大规模储能电站建设。储能系统情况1、采用厢式储能系统设计2、单机500kW的功率机型科华恒盛信：KehuaEnergywww.kehua.com.cn湖南电网长沙一期60MW储能项目电网60MW储能示范工程是作为长沙储能一期示范重点工程。该项目分三个电站建设，采用了科华恒盛单系统1MW储能升压一体系统解决方案科华恒盛信：KehuaEnergywww.kehua.com.cn明阳大庆风电储能项目设计一机一储，平滑风机出力及弃风应用500kW/1.2MWh储能系统应用特点：----项目为平滑风机出力应用打下基础；-----特别针对现场零下35℃极寒天气和风压大的设计；科华恒盛信：KehuaEnergywww.kehua.com.cn科华光储产品及方案04科华恒盛信：KehuaEnergywww.kehua.com.cn大型电站分布式发电离网系统/微电网系统储能/综合能源服务科华光储综合能源解决方案科华恒盛信：KehuaEnergywww.kehua.com.cnPCS独立微网系统系统配套产品EMS能量管理系统MPPTDC/DC变换器三相控逆一体机MPPTDC/DC控制器（348V/384V）离网逆变器（10~600kVA）隔离型非隔离型1500V系列储能直流变换器户用光储一体机防逆流控制器离并网切换柜储能微网产品系列科华恒盛信：KehuaEnergywww.kehua.com.cn光伏系列解决方案：集中式/集散式逆变器1000Vdc/1500Vdc集散逆变器单机集装箱一体机500-1700kW1-6.8MW1-6.8MW（干变/油变10kV/35kV）单机集装箱一体机智能MPPT汇流箱1000kW-2000kW1-4MW1-4MW（干变/油变10kV/35kV）智能MPPT控制器1000Vdc/1500Vdc集中逆变器科华恒盛信：KehuaEnergywww.kehua.com.cn单相组串逆变器（220V）三相组串逆变器（380V/400V并网）三相中压组串逆变器(480V/500V/540V/600Vac并网）3kW-8kW8kW-60kW40kW—80kW（1100V）125kW-160kW（1500V）智能通讯柜智能监控系统交直流汇流箱光伏系列解决方案：组串式逆变器及智能监控系统科华恒盛信：KehuaEnergyCopyright©2019KehuaHengshengCo.,Ltd.Allrightsreserved.科华恒盛股份有限公司地址：厦门火炬高新区火炬园马垄路457号邮编：361006电话：0592-5160516传真：0592-5162166400-808-9986www.kehua.com.cn谢谢
