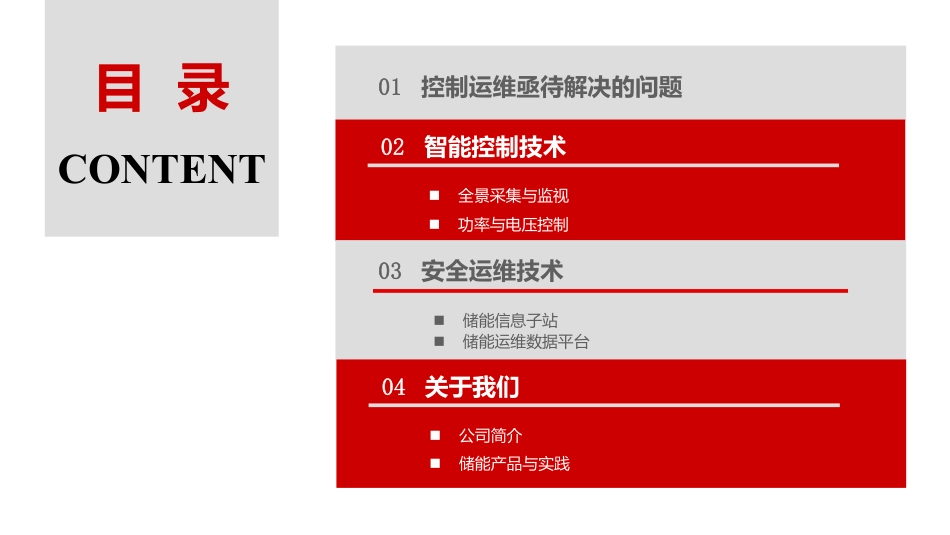

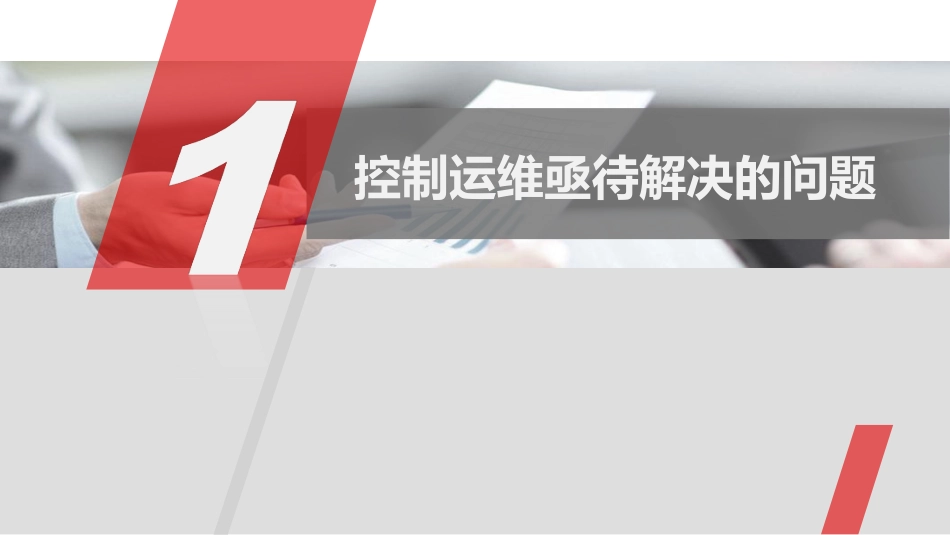

电池储能智能控制、安全运维技术长园深瑞继保自动化有限公司张云2019-4-29目录CONTENTn公司简介n储能产品与业绩01控制运维亟待解决的问题n全景采集与监视n功率与电压控制02智能控制技术03安全运维技术n公司简介n储能产品与实践04关于我们n储能信息子站n储能运维数据平台控制运维亟待解决的问题关于我们问题综述4安全运维智能运维亟待解决的问题1•储能系统规模日渐庞大，能量管理系统处理能力难以满足百兆瓦级储能站的全景监视控制需求；•电网公司快速拔高储能各子系统在自动化领域的建设标准，能量管理系统的功率控制模块成为效率的瓶颈；•电池与变流器等本体运维的专业管理部门缺少相应的工具，主要依赖巡视、报警故障处理等被动运维手段；•缺乏运行数据的积累，无法把控储能系统损耗、故障、衰减等趋势。智能控制技术n全景采集与监视n功率与电压控制关于我们问题综述6安全运维智能控制全景采集与监视1.1海量数据处理应用技术：•实时库分区处理；•边界数据在线交换；•应用数据融合。关于我们问题综述7安全运维智能控制全景采集与监视1.1平台性能充分利用多核服务器资源•1组PC服务器即可支撑百兆瓦级电池储能站全景采集与监视•节省服务器及各项外设投资充分保证应用与控制实时性•精简地跨节点交互及跨进程交互•无处理瓶颈，数据不积压平台坚强可靠•切换、N-1无扰动雪崩条件下，CPU负荷低，数据时延小且完整关于我们问题综述8安全运维智能控制功率电压控制1.2AGVC电力网络状态拓扑状态变流器状态电池堆状态通信状态控制指令流数据注册收到指令后，状态收集耗时约2sAGVC电力网络状态拓扑状态变流器状态电池堆状态通信状态控制指令任意状态变化推送到AGVC模块时延<0.2s时刻掌握当前运行断面关于我们问题综述9安全运维智能控制功率电压控制1.2通过流数据注册推送快速识别拓扑，更新AGVC运行方式•分段开关均为分位，分段运行状态；•1个AGC控制对象，3个AVC控制对象；•出线2断路器断开，母线1、2分段母联合位；•1个AGC控制对象，2个AVC控制对象；•出线2断路器断开，母线1、2分段母联断开；•1个AGC控制对象，2个AVC控制对象；关于我们问题综述10安全运维智能控制功率电压控制1.2优化控制提升AGC精度、可用率，继而增加收益。损耗补偿控制•叠加历史数据预测指令对应的损耗加以补偿，并根据实时采样持续修正，利用变流器长时超额运行的能力补偿满放损耗SOC加权控制•采用SOC加权，自动控制每个储能电池系统的输出功率，保持各储能电池系统容量的一致性经济优化控制•拒绝执行AGC指令遭受罚款、立即响应AGC指令取得净收益、防止电池储能系统深度充放电造成的寿命损坏三者间取得平衡关于我们问题综述11安全运维智能控制功率电压控制1.2应用项目AGC随动曲线•电网调度视角AGC随动时延约3s，精度<1%，AVC调节时间<5s，一般2轮调节到位；•变流器支持61850mms随动时延进一步缩小为<1.5s。AGVC子站控制时延关于我们问题综述12安全运维智能控制功率电压控制1.2技术特点：•具备一次调频、动态无功调节、源网荷储互动等暂态控制功能；•具备AGC/AVC子站功能，AGC随动时延小于500ms；•支持Goose通信，实现储能电站毫秒级快速功率控制；•总线型组网，支持MMS与Goose共口，网络结构简单清晰；•双重化配置，运行可靠性高。基于协调控制器的快速功率控制安全运维技术n储能信息子站n储能运维数据平台关于我们问题综述14安全运维智能控制2.1储能信息子站多个主体需要采集储能站的信息电网公司水新处设备部智辅中心省电科院投资主体电网侧储能投资主体电源侧储能投资主体用户侧储能投资主体电力规约•适用于厂站与调度中心通信•依赖点表进行约定，不能自描述，录入与调试困难•单链路承载数据量有限，大型储能站可能需要数十个链路•自定义扩展困难，以104为例，无标准历史数据传递ASDUE文件•适用于调度中心系统之间简单数据交换•依赖约定，不能自描述，难以支持多种规格的设备混用•行列模式，不支持增量信息传递，带宽成本高•扩展困难目前两种成熟协议均难以适用各主体均希望得到全量数据关于我们问题综述15安全运维智能控制2.1储能信息子站REST+JSON安全易扩展高效自描述静态描述JSON动态数据JSON•数据中心导入描述JSON即可解析数据JSON；•充分扩展JSON标签，提升描述能力；•采用gzip压缩；•采用TLS加密的HTTPS连接。关于我们问题综述16安全运维智能控制2.1储能信息子站电网侧/电源侧部署方式用户侧部署方式关于我们问题综述17安全运维智能控制2.2储能运维数据平台OpenShift容器云Web/APP访问基于Docker的容器云环境，租户隔离、弹性伸缩、异常自愈储能模型+数据支持导入储能信息子站描述JSON，云端建模、调试一键完成存储/计算/人机容器信息子站1信息子站N……技术特点：•客户空间进程、文件隔离，安全可靠；•采集、存储、计算、人机交互松耦合，容器状态自动监视维护，实现高可用；•模型、数据使用REST接口对客户开放，支持二次开发。平台架构关于我们问题综述18安全运维智能控制2.2储能运维数据平台平台应用信息可视化多维报表损耗计算电压温度异常环流计算SOC误差对照衰减追踪……关于我们n公司简介n储能产品与实践关于我们长园深瑞简介3.11994年由中国电力部·电力自动化研究所·元件保护与变电站综合自动化研究室改制成立，专业的电力系统自动化和智能化知名品牌，致力于全球能源技术创新与优质服务。业务范围遍布全球60多个国家，是上市公司长园集团(600525.SH)全资子公司。电网公司主要合作伙伴中国新能源领域领先供应商华南地区最大自动化专业公司注册资本7亿子公司12家员工总数3000人总面积180,000m2关于我们提供一体化解决方案及系统集成服务1一体化项目服务主要产品系列整合全球资源，围绕“发、输、变、配、用”5大电力环节，以实现客户收益最大化为目标，为用户提供电力行业设备、解决方案和系统集成服务。n分布式光伏、储能等开发运营、运维服务n电动汽车充电运营服务n电力工程咨询、设计、可研、施工以及总包服务n电力工程运维检修、平台支持服务n节能减排n电网保护控制与自动化n配电自动化n智能一次设备n新能源与智能用电n智能化工具关于我们问题综述22安全运维智能控制公司介绍储能领域产品与实践3.2关于我们问题综述23安全运维智能控制公司介绍储能领域产品与实践3.3序号合同号项目名称项目地点项目类型项目状况1SZ188007广东东莞长园高能电气股份有限公司1MW分布式储能项目广东用户侧储能项目生产中2SZ186159江苏淮安海螺水泥3MW储能项目江苏用户侧储能项目已投运3SZ186116广东东莞万裕三信电子（东莞）有限公司2MW/5MWh分布式储能电站项目广东用户侧储能项目已投运4SZ184641江苏苏州常熟澄达储能系统江苏用户侧储能项目已投运5SZ184640江苏无锡梅村微电网项目储能系统江苏用户侧储能项目已投运6SZ182639山东滨州惠民龙马重工110kV变电站储能系统山东用户侧储能项目已投运7SZ186886湖南长沙芙蓉26MW/52MWh储能电站EMS等二次设备项目湖南电网侧储能项目生产中8SZ184640甘肃瓜州60MW/240MWH储能工程甘肃电网侧储能项目调试中9SZ183064江苏镇江扬中长旺8MW/16MWh储能项目江苏电网侧储能项目已投运关于我们问题综述24安全运维智能控制公司介绍储能领域产品与实践3.3序号合同号项目名称项目地点项目类型项目状况10SZ175295江苏苏州爱康集团微网展示项目江苏多能互补及微电网储能项目已投运11SZ164513西藏措勤县微电网示范电站项目能量管理系统（中国电力）西藏多能互补及微电网储能项目已投运12SZ155859-4深圳普天新能源新建400kWh储能微电网项目广东多能互补及微电网储能项目已投运13SZ155859-3广东深圳荣超海滨大厦光伏停车棚项目（31.8kW光伏）广东多能互补及微电网储能项目已投运14SZ155859-2广东深圳王京坑光伏储能微电网项目广东多能互补及微电网储能项目已投运15SZ155859-1广东深圳普天新能源深圳民乐停车棚光伏微网储能广东多能互补及微电网储能项目已投运16SZ177525毛里求斯光伏储能示范项目毛里求斯多能互补及微电网储能项目已投运17SZ176343辽宁沈阳工程学院微电网示范项目辽宁多能互补及微电网储能项目已投运18SZ187444江苏省连云港齐天微网储能项目江苏多能互补及微电网储能项目生产中19SZ153160浙江培训中心浙西电校智能站浙江多能互补及微电网储能项目已投运20SZ151552浙江海宁1MWh储能项目浙江多能互补及微电网储能项目已投运21……THANKS张云zhangy@sznari.comwww.sznari.com长园深瑞继保自动化有限公司CYGSUNRICO.,LTD.
