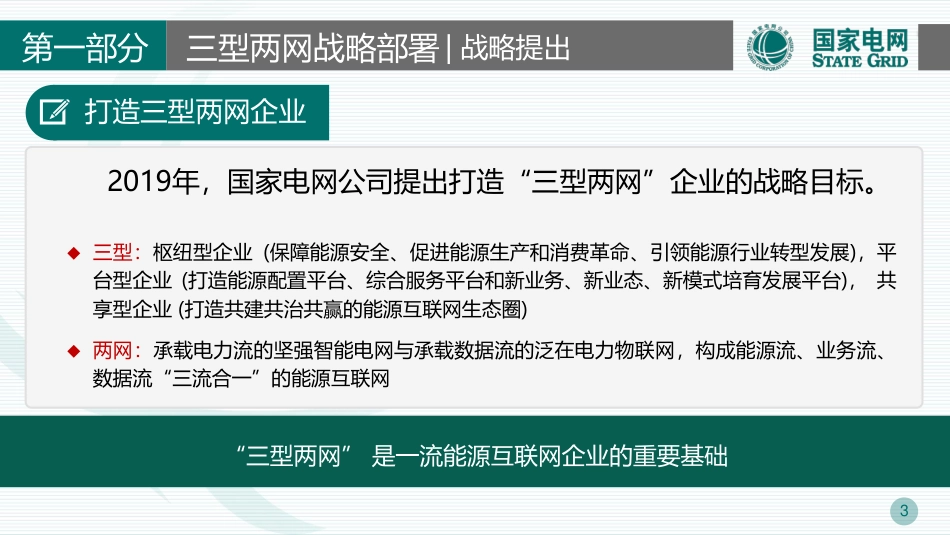

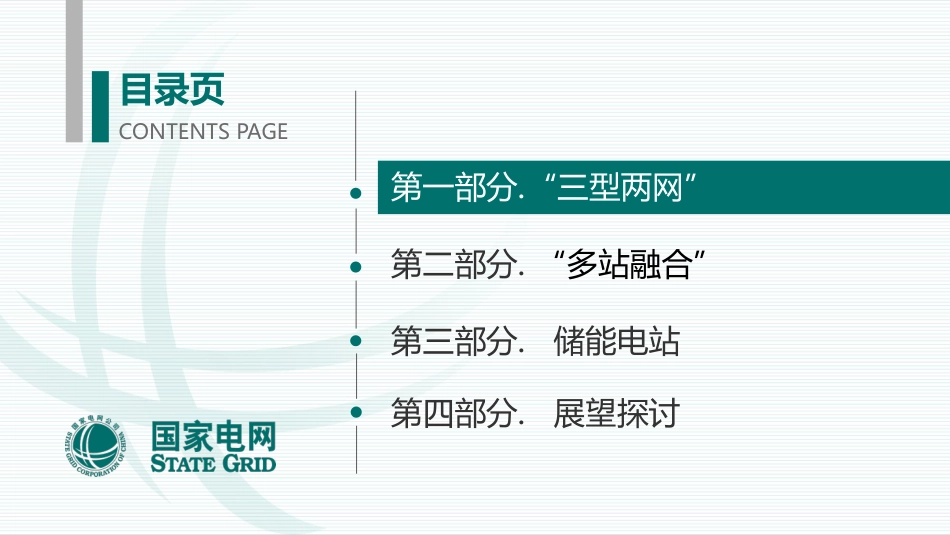

中国电力科学研究院吴鸣第二部分.“多站融合”第一部分.“三型两网”第三部分.储能电站目录页CONTENTSPAGE第四部分.展望探讨3第一部分三型两网战略部署“三型两网”是一流能源互联网企业的重要基础2019年，国家电网公司提出打造“三型两网”企业的战略目标。◆三型：枢纽型企业(保障能源安全、促进能源生产和消费革命、引领能源行业转型发展)，平台型企业(打造能源配置平台、综合服务平台和新业务、新业态、新模式培育发展平台)，共享型企业(打造共建共治共赢的能源互联网生态圈)◆两网：承载电力流的坚强智能电网与承载数据流的泛在电力物联网，构成能源流、业务流、数据流“三流合一”的能源互联网打造三型两网企业战略提出4第一部分三型两网战略部署战略内涵电网状态全自感知运营数据全面连接公司业务全程在线客户服务全新体验能源生态开放共享坚强智能电网泛在电力物联网枢纽型平台型共享型世界一流能源互联网企业“三型两网”是一个有机整体，“两网”是手段，“三型”是目标，两者是手段与目标的关系，通过建设“两网”实现向“三型”企业转化，从而打造世界一流能源互联网企业。5第一部分三型两网战略部署“枢纽型”体现产业属性：电网公司是贯通发电侧与需求侧的中枢，是能源电力行业中能量流、信息流汇集最为密集的地方，建设运营好“两网”能够为发电侧出力的远距离传输、大规模新能源并网以及需求侧用户安全用电、综合能效提高提供有效支撑，在保障能源安全、促进能源生产和消费革命、引领能源行业转型发展方面的价值作用。枢纽型平台型共享型战略内涵6第一部分三型两网战略部署“平台型”体现网络属性：未来的国家电网是具有全球竞争力的世界一流能源互联网企业，将以“坚强智能电网”和“泛在电力物联网”为支撑，汇聚各类资源，促进供需对接、要素重组、融通创新，打造能源配置平台、综合服务平台和新业务、新业态、新模式发展平台，使平台价值开发成为培育核心竞争优势的重要途径。枢纽型平台型共享型战略内涵7第一部分三型两网战略部署“共享型”体现社会属性：随着“三大改革”的不断深化，要求电网公司要树立开放、合作、共赢的理念，积极有序推进投资和市场开放，吸引更多社会资本和各类市场主体参与电力市场、能源互联网建设和价值挖掘，通过带动智能电网和电力物联网产业链上下游共同发展，打造共建共治共赢的能源电力生态圈和能源互联网生态圈，与全社会共享发展成果。枢纽型平台型共享型战略内涵第二部分.“多站融合”第一部分.“三型两网”第三部分.储能电站目录页CONTENTSPAGE第四部分.展望探讨9第二部分“多站融合”建设“多站融合”建设是实现“三型两网、世界一流”战略目标的重要举措建设意义综合能源站10金木土水火储能系统充电站通信站/数据中心综合能源系统变电站1101加快进行“多站融合”建设，积极统筹变电站、储能站、数据中心、电动汽车充电站等多方面的优势资源，促进能源供给、配送、服务等多方融合，实现社会、用户、电网等多方共赢。0203第二部分“多站融合”建设“多站融合”建设促进多重价值体现◆土地综合利用◆综合能效提高社会价值用户价值电网价值◆更加优惠的综合能源价格◆更加可靠的电力保障◆更高品质的电能质量◆消费绿色能源◆一站式综合能源服务◆投资优化◆电网更加可靠◆电网更加智能◆更深度、更广泛参与电力市场◆负荷更加均衡◆助力建立需求侧响应机制◆推动电网向综合能源服务商转型建设意义12第二部分“多站融合”建设常规变电站升级为多合一能源站供电向综合供能供电向综合服务需求侧向供给侧变电站是电网枢纽节点，创新变电站和能源站建设模式，重点实现变电站、储能站、数据中心、电动汽车充电站、光伏新能源集成融合与友好互动，实现能源流、数据流、业务流合一，提升电网综合效率效益，满足城市建设对能源、环境的综合要求。建设思路13第二部分“多站融合”建设建设方式a.新建变电站：资源最大化利用、经济效益最大化◆采用模块化、集约化设计，节省变电站土地资源，实现资源最大化利用；◆新建储能站、光伏、充电站、数据中心和直流微网等。b.改造变电站：提高供电可靠性和设备利用率◆储能配置尽量降低主变负载率，提高供电可靠性和设备利用率；◆新建储能站、光伏、充电站、数据中心和直流微网等。c.常规变电站：增量资源利用和优化◆储能站、数据中心、通信基站、充电站和站内直流微网按需配置；◆新建储能站、光伏、充电站、数据中心和直流微网等。多合一能源站建设方式：依照不同类型变电站的特点，采用不同方式建设储能站和数据中心，并根据实际情况融入微电网、充电桩、5G基站等设施。14第二部分“多站融合”建设0201103050604综合能源服务与合同能源管理通过冷热电三联供满足高峰负荷用电、利用排放余热制冷，通过冰蓄冷在谷、平时制冰，峰、平时供冷。高可靠性供电服务对重要用户和对供电可靠性有着较高要求的用户，在大电网故障时能确保可靠的电力供应，获取高可靠性电价收益。高品质电能质量服务安装储能和无功补偿等装置，为敏感用户提供无功补偿、谐波补偿、电压暂降抑制等服务，获取高品质电能质量增值服务收益。电力辅助服务市场充分利用综合能源站的储能、分布式电源和需求侧管理能力，参与调峰、黑启动等服务补偿，作为独立辅助服务提供者参与交易并获取收益。充电服务市场综合常规充电、快充、慢充等方式，提供电动汽车租赁及储能服务，打造新型共享经济。电力现货和碳交易通过分布式光伏促进非化石能源消纳、减少碳排放，通过冷热电联供提高综合能效，通过储能调节，相应配额可进入碳交易市场进行交易，获取减碳运营收益。运营模式多合一能源站建成后，可为附近区域提供多种业务及服务，包含：综合能源服务与合同能源管理、电力辅助服务、充电服务、电力现货和碳交易、高品质电能质量服务、高可靠性供电服务等。第二部分.“多站融合”第一部分.“三型两网”第三部分.储能电站目录页CONTENTSPAGE第四部分.展望探讨16第三部分储能电站的发展与应用政策支持•《“十三五”规划纲要》•能源生产和消费革命战略(2016~2030)•中国制造2025•关于推进“互联网+”智慧能源发展的指导意见•关于进一步深化电力体制改革的若干意见•关于促进智能电网发展的指导意见•配电网建设改造行动计划(2015~2020)•关于加快配电网建设改造的指导意见储能纳入国家级规划2017年9月，五部委联合印发《关于促进储能技术与产业发展指导意见》，是储能行业首次出台的系统性文件,明确了储能在我国能源产业中的战略定位，从技术创新、应用示范、市场发展、行业管理等方面对我国储能产业发展进行了明确部署。2017年11月，能源局出台《完善电力辅助服务补偿（市场）机制工作方案》，推动辅助服务机制完善，提出鼓励储能设备、需求侧资源参与提供电力辅助服务，允许第三方参与提供电力辅助服务。储能调峰调频优势突出，辅助服务机制完善打开储能盈利空间，有望推动储能加速发展。行业文件出台为储能保驾护航辅助服务完善推动储能加速发展2019年2月18日，国家电网公司办公厅印发《关于促进电化学储能健康有序发展的指导意见》，意见明确了国家电网公司对储能的支持和发展的思路。国网公司明确支持储能发展17第三部分储能电站的发展与应用功能定位010203050401发电领域•提高火电机组效率，减少碳排放，延长机组寿命，降低维护费用和设备更换费用；•取代或延缓新建机组。04可再生能源发电并网领域•平抑可再生能源发电出力波动，跟踪计划出力，避免弃风、弃光；•减少其他电源的调峰压力；•减少备用电源预留量。02输电领域•延缓电网升级建设；•缓解输电线路阻塞；•降低网络损耗；•无功支持；•作为黑启动电源。•03配用电领域•参与需求侧响应；改善电能质量；•作为备用电源，提高用户供电可靠性；延缓电网建设，降低变配电变压器扩容费用；•解决分布式电源出力的间歇性问题；为孤岛微网提供稳定的电压和频率。05辅助服务领域•二次调频服务；•电压支持；•调峰服务；•提供备用容量。18第三部分储能电站的发展与应用系统框架及组成…BMS电池组储能电池组单元…BMS电池组储能电池组单元………BMS电池组储能电池组单元…BMS电池组储能电池组单元……PCSPCS…………低压开关中压开关储能电池集装箱变压器10kV/0.4kVPCS集装箱储能单元测控保护系统…BMS电池组储能电池组单元…BMS电池组储能电池组单元………BMS电池组储能电池组单元…BMS电池组储能电池组单元……PCSPCS…………低压开关中压开关储能电池集装箱变压器10kV/0.4kVPCS集装箱储能单元测控保护系统……10kV母线储能监控系统（集成能量管理系统EMS）调度控制中心⚫储能电池成组•电池组、电池组监测装置、电池管理系统⚫双向储能变流系统（PCS）•多种控制模式：PQ控制模式、VF控制模式、下垂控制模式、VSG模式⚫智能测量控制与保护系统•联络线功率控制、频率调节、电压调节、功率平滑控制、频率电压紧急控制、运行模式切换、离网监测及稳定控制、并网保护⚫能量管理系统•管理储能系统的工作及应用模式，管理系统内的能量分配19第三部分储能电站的发展与应用典型应用场景构建多合一站内交直流微电网，统筹多合一站其他能源和负载，以直流微网400V馈线作为数据中心的主供电源，以储能电站、变电站交流馈线作为备用电源，一供两备确保数据中心的可靠供电。同时接入变电站光伏、直流充电桩，促进多站融合。微网控制系统接受配网调度指令，中央控制器负责协调微网可靠供电。光伏交直流混合微网变电站直流充电桩储能站1DC400VAC/DCAC10kVAC380V数据中心并网点快速开关+－AC10kV配电网调度层微网集中控制层就地控制层+－AC/DC储能站2DC/DCDC/DCDC/DC交流充电桩DC/DCAC/DC①基于储能构建多合一站内交直流微网，保障数据中心可靠供电20第三部分储能电站的发展与应用典型应用场景在高电压等级变电站处构建集成变电站、大规模储能及数据中心的三合一站，能够充分发挥大规模储能对电网的削峰填谷以及对电压频率的优化调节作用；数据中心可为变电站数据存储提供充足空间，并为储能电站的运行控制提供算力保障。②储能参与电网削峰填谷，优化电网电压频率储能参与削峰填谷储能参与电网调频21第三部分储能电站的发展与应用典型应用场景在变电站附近建设大规模电动汽车充电场站，并配置储能电站作为充电站的后备电源，保证电动汽车充电站的可靠供电。当充电站内产生大规模、高密度的电动汽车充电负荷时，储能电站可快速响应放电，可有效避免/缓解尖峰负荷对电网的冲击。③储能为大规模电动汽车充电提供保障储能站变电站电动汽车充电站第二部分.“多站融合”第一部分.“三型两网”第三部分.储能电站目录页CONTENTSPAGE第四部分.展望探讨23第四部分展望•“三型两网”战略的提出与不断深入建设，承载电力流的坚强智能电网将与承载数据流的泛在电力物联网相辅相成、融合发展，形成强大的价值创造平台，共同构成能源流、业务流、数据流“三流合一”的能源互联网。•“多站融合”是泛在电力物联网建设的重要内容，能够提高变电站空间资源利用率，拓展新兴业务领域，在传统变电站的基础上，融合储能站和数据中心等功能，实现能源流、业务流、数据流“三流合一”。•“多站融合”中必不可少的组成元素，储能电站将在“三型两网”建设中发挥重要作用；储能技术的发展与进步，将不断推动储能电站面向安全、可靠、高效、经济的方向发展。第四部分总结期待您的加入•能源局行业标准——馈能装置接入配电网技术要求（能源20180686）储能场景真泛在，细分领域不平凡。电价核定非霹雳，质量效率是关键。发输配用皆互联，持续攻坚核心术。力求模式多样化，久久努力功自成。谢谢！
