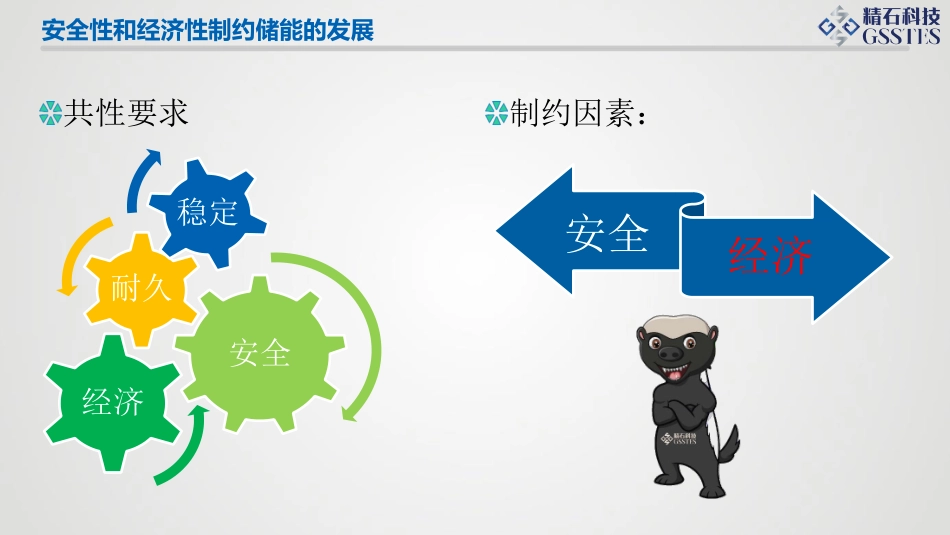

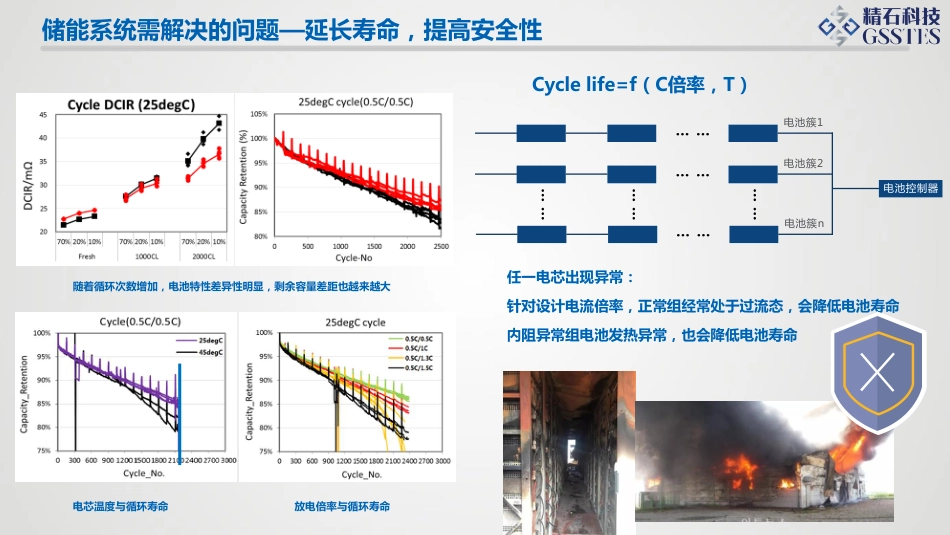

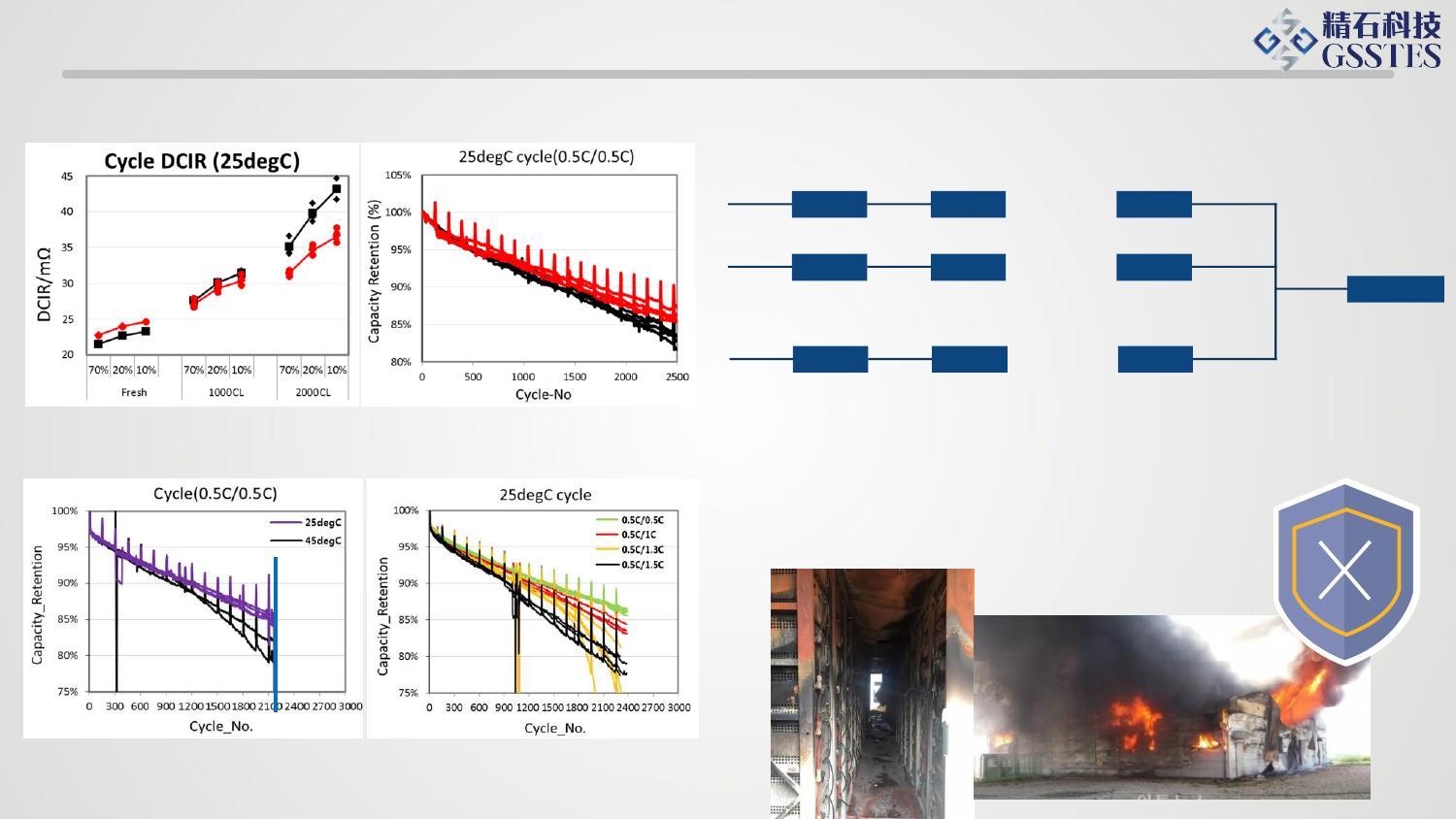

集控链智慧储能解决方案www.gsstes.com西安精石电气科技有限公司安全性和经济性制约储能的发展共性要求制约因素：安全经济安全耐久稳定经济储能系统需解决的问题—延长寿命，提高安全性电池簇1……………………电池簇2……电池簇n……电池控制器Cyclelife=f（C倍率，T）针对设计电流倍率，正常组经常处于过流态，会降低电池寿命内阻异常组电池发热异常，也会降低电池寿命任一电芯出现异常：随着循环次数增加，电池特性差异性明显，剩余容量差距也越来越大电芯温度与循环寿命放电倍率与循环寿命储能系统需解决的问题—提高经济性梯次电池利用场景库存电池利用场景新电池利用场景单体充电截止电压停止充电，单体放电截止电压停止放电Cap有效=f（Cap标称，C倍率，T，△V）AB储能创新的解决方案在哪里？深则厉，浅则揭——《诗经·邶风·匏有苦叶》集控链智慧储能解决方案•更加精细化控制。•智能控制器6kW~60kW。集控链方案，根据电池情况灵活配置梯次电池6kW/10kW库存电池30kW/50kW/60kW新电池30kW/50kW/60kW集控链之集---集成化PCSBCUBCUPCUWIFI/GPRSRS485RS232DC/DCDC/DCAC/DCSCUTCP/IP交流直流通信EMS集控链之集---集成化AC/DC单元DC/DC单元储能电池单元BCUPCUSCU数据采集，数据处理数据帧重组，并发处理数据采集，配置管理指令下发，模块开关机数据采集，配置管理逻辑控制，逻辑切换数据采集，数据处理运行策略，人机交互EMS数据通信人机交互数据处理运行策略集控链之控---智能管控1接受BMS信息2主动监控3安全防护模型对于接入锂电电池过充保护电池过压保护过流保护高温保护低温保护热失控保护对BMS诊断BMS报文校验电池继电器诊断连通性诊断对电池进行智能管控、、、、、事故追忆实时存储PCS及电池关键数据本地EMS实时显示正常运行采集间隔15秒故障前后采集间隔1秒专家系统PCS实时监测本地EMS预警提示PCSEMS-Access电池及BMS系统信息录播技术充放电电流集控链PCS智能充电方式电池需求多维度因素电池SOC、SOH环境因素电网因素停留时间电池温度环境温度EMS-AccessHMI本地显示远程显示标准功能标准功能描述PCS接入系统默认可接入PCS下所有设备标准接出接口提供固定格式系统数据接口系统首页1.关键信息展示，包括节能费用、日充放电、电池SOC和运行策略信息2.以拓扑图的形式展示当前系统的运行状态3.报表信息展示，分别为电能费用日报表、功率报表和电池报表设备管理查看对应AC/DC、DC/DC、电池、空调的设备详细信息，数据每5秒刷新一次数据管理费用数据报表、功率数据报表、电池数据报表、电能数据报表历史数据查询可查询可导出当前的历史数据日志日志记录了存储在集控SCU数据库中的配置、控制信息，如电价、控制策略、开/关机，模块功率、模块工作状态等用户管理用户分为管理员和监视员角色，管理员可以执行设置类型的操作，监视员只能查看系统运行的数据，不能进行修改。告警管理实时告警呈现、历史告警查询控制策略峰谷模式、备电模式、指令模式和定制模式集控链之链---多点链，互联共享全面感知、要素互联、信息共享、数据驱动、机器学习集控链方案，更安全集控链方案，更大充放电容量项目充电1#充电2#电池类型磷酸铁锂初始额定容量150Ah串并联2P12S充电电流75A充电方式恒流充电充电时间6300s6950s充电容量131.25Ah144.79Ah项目放电1#放电2#电池类型磷酸铁锂初始额定容量150Ah串并联2P12S充电电流75A充电方式恒流放电充电时间5850s6500s充电容量121.88Ah135.42Ah规格150Ah/38.4V+循环1000次+0.5C倍率+25℃室温条件：单体充电截止电压3.55V，放电截止电压2.8V任一电芯达到截止条件，整体停止充/放电任一电芯出现问题，整体电池被切除任一电芯达到截止条件，仅此一电箱停止充/放电任一电芯出现问题，仅此一电箱被切除集控链方案，更大充放电容量充放电容量提升15%集控链方案，精细化管理，有效延长电池寿命Cyclelife=f（C倍率，T）电池簇1……电池控制器充放电电流集控链PCS智能充电方式电池需求多维度因素电池SOC、SOH环境因素电网因素停留时间电池温度环境温度针对设计电流倍率，正常组经常处于过流态，会降低电池寿命每簇单独控制多维度智能充放电，每簇电池都能在“最舒服”的条件充放电木桶效应梯次利用，免去拆包重组费用余能状态报废回收梯次利用车用动力电池能量应用区段0%20%80%100%集控链方案，梯次电池利用，节省拆解重组费用约250~300元/kWh，10MWh可节省费用250~300万元大道至简，因场景而异！集控链PCS标准产品CM100-10M功率：100kW独立接入电池路数：10路C250-4M功率：250kW独立接入电池路数：4路C500-8M功率：500kW独立接入电池路数：8路集中式、模组式PCS标准产品集中式PCS：E2-250ST250kW含隔离变E2-500STL500kW不含隔离变模块化PCS：C1-100D100kWC1-200D200kW双级系统，直流电压范围DC50V~DC950V模块产品6kW~60kW，DC/DC模块、DC/AC模块离网状态下支持带单相负载；支持并机数量≥10台；高压模块，电池侧电压范围最大支持50V~950V；通讯协议RS4851路和CAN1路光储一体机产品电池满功率充放电,充电速度快，可匹配大容量电池，延长备电时间；充放电速度快采用后备式UPS方案，并离网切换时间≤5ms，确保家庭重要负荷的不间断供电快速响应2路输入，2路MPPT，彻底解决并联失配问题，提高光伏发电量发电量高交错并联，纹波小，电能质量好交错并联光储一体机产品光伏直流端最大输入功率（W）6000额定直流功率（W）5000MPPT电压范围（V）125-550启动电压（V）90MPPT输入路数2电池直流端OUTPUTDC(BATTERY)电池类型磷酸铁锂或铅酸电池额定电压（V）48电池电压范围（V）40-60充电曲线3段式AC输入INPUT(AC)电网电压范围（V）170V~280VAC电网频率（HZ）50Hz/60Hz电网输入功率（W）6000最大输入电流（A）15AC输出OUTPUT(AC)电网类型单相额定电网功率（W）5000电流总谐波失真（%）<3功率因素0.9超前~0.9滞后AC_LOAD输出电网类型单相额定Backup功率（W）4600最大输出电流（A）20过流保护（A）25电流总谐波失真（%）<3功率因素0.9超前~0.9滞后瞬间恢复时间<=20ms波峰因素3:1常规参数尺寸（宽X高X厚）（mm）495mm516mm152mm重量（KG）<25防护等级IP65冷却方式自然冷却显示LED&APP通讯方式Wi-Fi、RS485、CAN光伏直流端PVINPUT(DC)额定直流功率（W）10000最大直流电压（V）1000MPPT电压范围（V）200-900MPPT输入路数2电池直流端电池类型磷酸铁锂或铅酸电池电压范围（V）200-800最大充电电压（V）800最大充电电流（A）25最大放电功率（W）10000最大放电效率（%）97%AC输入INPUT(AC)电网电压范围（V）400/230；380/220电网频率（HZ）50/60电网输入功率（W）13000最大输入电流（A）16AC输出OUTPUT(AC)电网类型三相额定电网功率（W）10000额定输出50/60Hz;400/230；380/220电流总谐波失真（%）<3功率因素0.9超前~0.9滞后AC_LOAD输出电网类型三相额定Backup功率（W）10000额定输出50/60Hz;400/230；380/220输出范围45~55Hz/55~65Hz;电流总谐波失真（%）<3功率因素0.9超前~0.9滞后瞬间恢复时间<=20ms波峰因素3:1防护等级IP65冷却方式自然散热显示LED&APP通讯方式Wi-Fi、RS485、CAN铁塔基站产品10kW光储一体机产品6kW光伏逆变器产品5kW集成电池产品根据场景需要灵活选择山东台湾西安泰国EMS-AccessHMI本地显示远程显示标准功能标准功能描述PCS接入系统默认可接入PCS下所有设备标准接出接口提供固定格式系统数据接口系统首页1.关键信息展示，包括节能费用、日充放电、电池SOC和运行策略信息2.以拓扑图的形式展示当前系统的运行状态3.报表信息展示，分别为电能费用日报表、功率报表和电池报表设备管理查看对应AC/DC、DC/DC、电池、空调的设备详细信息，数据每5秒刷新一次数据管理费用数据报表、功率数据报表、电池数据报表、电能数据报表历史数据查询可查询可导出当前的历史数据日志日志记录了存储在集控SCU数据库中的配置、控制信息，如电价、控制策略、开/关机，模块功率、模块工作状态等用户管理用户分为管理员和监视员角色，管理员可以执行设置类型的操作，监视员只能查看系统运行的数据，不能进行修改。告警管理实时告警呈现、历史告警查询控制策略峰谷模式、备电模式、指令模式和定制模式EMS-BranchEMS-Branch站级管理系统标准功能标准功能描述PCS接入系统默认可接入PCS下所有设备标准接出接口提供固定格式WEBAPI系统数据接口个人中心用户注册、用户登录、角色管理、用户赋权设备信息PCS、电池等设备详细信息、实时数据、控制等数据分析电量统计，SOC曲线，充放电功率曲线，电压压差、温度温差、总收益等统计数据记录PCS充放电、历史控制、电池单体检出、电池簇脱出、电池单体数据等记录告警实时告警、历史告警、告警通知控制策略系统支持按照时段下发充放电控制策略，支持符合跟踪策略资产管理厂站信息、供应商信息、EMS介绍、系统配置、账户管理等非标定制支持定制系统策略、定制报表、定制协议数据接入、定制协议系统数据接出到其他系统及其他定制功能视频信号支持多路摄像头接入，摄像头调焦、方向、清晰度等，视频截取及视频抓拍系统首页一次系统图、电表信息、通讯状态、母线状态、充放电量显示等集控链方案，根据电池情况灵活配置EMS-Cloud智能云平台功能列表功能描述集团KPI指标监控显示集团级KPI主要指标，并对主要指标状态进行监控电站KPI指标监控显示各电站级分解KPI主要指标，并对主要指标状态进行监控运行、对比报表管理对主要KPI的运行状态，数据对比报表进行管理设备智能管理对智能设备管理策略进行控制，动态负载进行监控，负荷预测集维监屏集中呈现维护监控电站监控电站级的设备信息、数据记录及分析、控制策略等电站管理对各个电站进行集中管理运维，实现无人或少人值守远程专家诊断专家远程支持，配合大数据知识库，提供故障发生原因及修复建议运维分析对运维进行量化，分类形成知识库，安全、规范、可追溯、绩效可评估资产管理对各厂站级资产信息进行管理，多维分析对比，针对落后设备提供建议和数据支撑集团充放电、损耗分析对集团电站的充放电情况分年、月、日呈现，对集团及分电站损耗进行分析报表库标准报表、定制报表集中分类管理，方便查询、导出实践是检验真理的唯一标准！陕西斯瑞&陕西雨润多能互补项目项目地点：陕西（两个项目对比）方案类型：模组式+Cloud集控链+Cloud电池类型：库存动力电池EMS接入类型：光伏、储能、智能负载，后备UPS及进行能耗管理分析台湾苗栗项目项目地点：台湾苗栗县方案类型：集控链+Cloud电池类型：新电池项目类型：微网项目，统一调配园区的源与负载，后备UPS及进行能耗管理分析江苏梯次电池利用项目项目地点：江苏方案类型：集控链电池类型：退役梯次电池方案特点：梯次电池不拆包重组，每个PACK接一个控制器，精细化管理。部分案例项目安徽储能项目山东储能项目上海采日园区光储充项目安徽储充项目智慧能源以人为本www.gsstes.com
