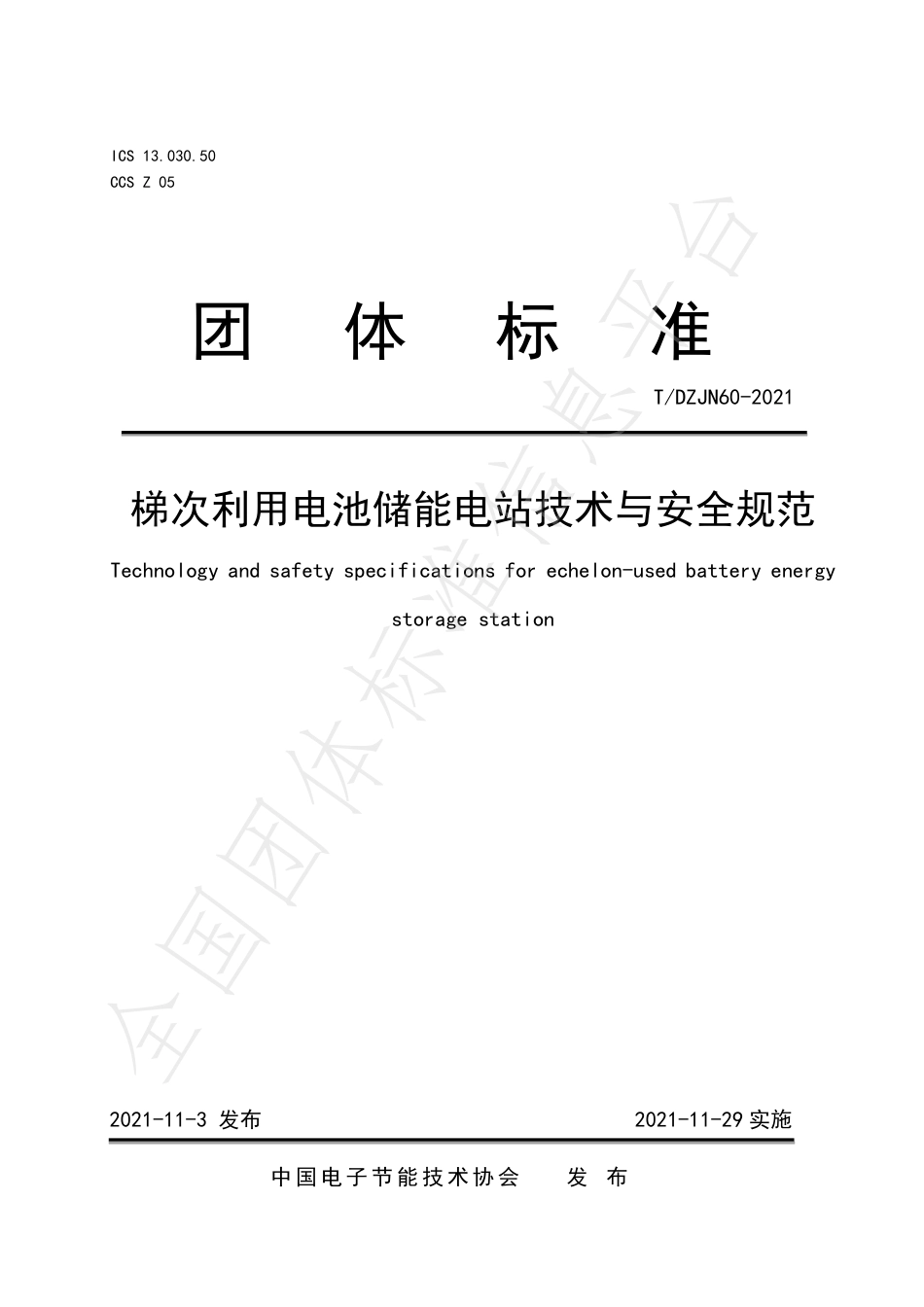

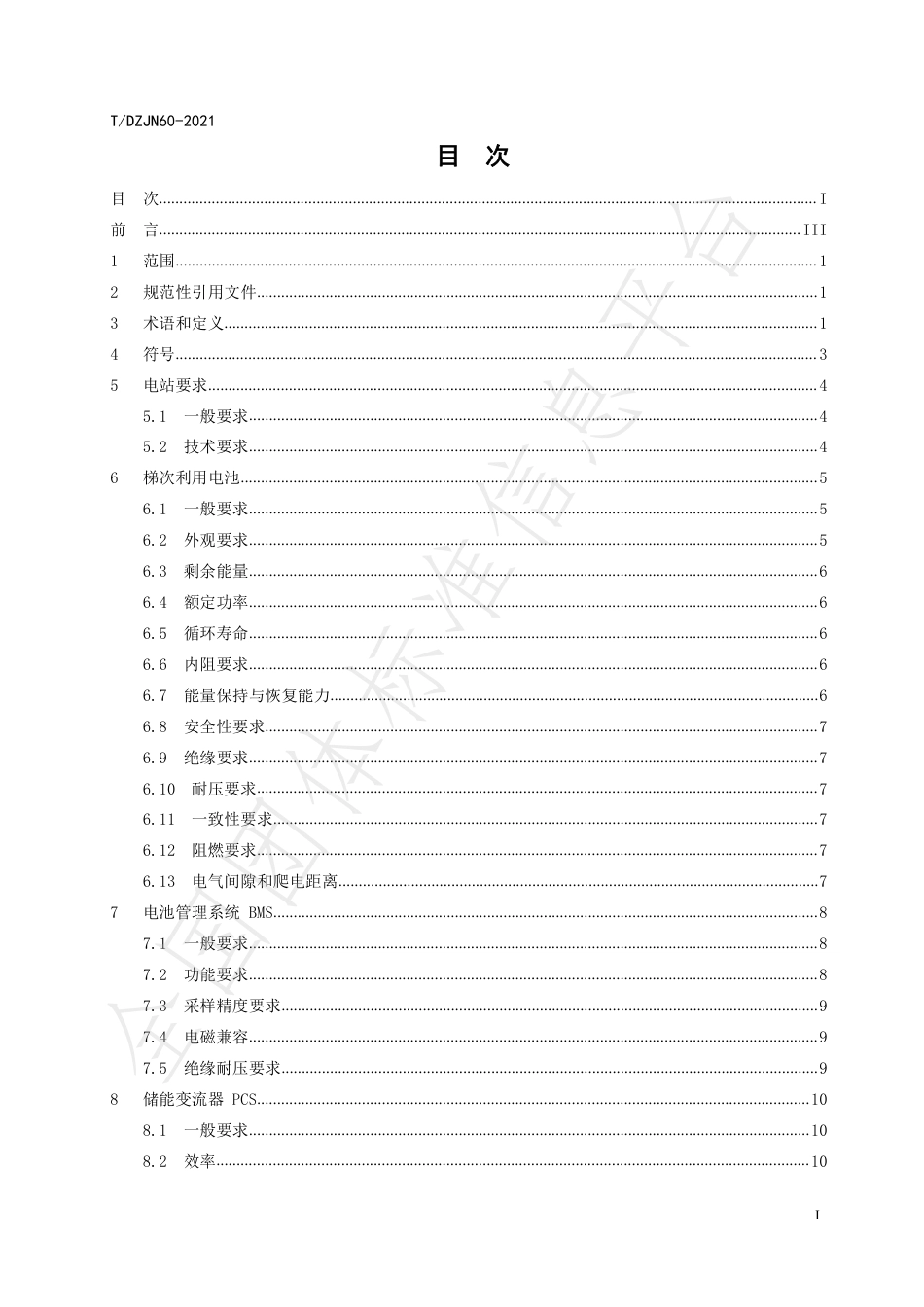

ICS13.030.50CCSZ05梯次利用电池储能电站技术与安全规范Technologyandsafetyspecificationsforechelon-usedbatteryenergystoragestation团体标准T/DZJN60-20212021-11-3发布2021-11-29实施中国电子节能技术协会发布全国团体标准信息平台T/DZJN60-2021I目次目次...................................................................................................................................................................I前言...............................................................................................................................................................III1范围...............................................................................................................................................................12规范性引用文件...........................................................................................................................................13术语和定义...................................................................................................................................................14符号...............................................................................................................................................................35电站要求.......................................................................................................................................................45.1一般要求.............................................................................................................................................45.2技术要求.............................................................................................................................................46梯次利用电池...............................................................................................................................................56.1一般要求.............................................................................................................................................56.2外观要求.............................................................................................................................................56.3剩余能量.............................................................................................................................................66.4额定功率.............................................................................................................................................66.5循环寿命.............................................................................................................................................66.6内阻要求.............................................................................................................................................66.7能量保持与恢复能力.........................................................................................................................66.8安全性要求.........................................................................................................................................76.9绝缘要求.............................................................................................................................................76.10耐压要求...........................................................................................................................................76.11一致性要求.......................................................................................................................................76.12阻燃要求...........................................................................................................................................76.13电气间隙和爬电距离.......................................................................................................................77电池管理系统BMS.......................................................................................................................................87.1一般要求.............................................................................................................................................87.2功能要求.............................................................................................................................................87.3采样精度要求.....................................................................................................................................97.4电磁兼容.............................................................................................................................................97.5绝缘耐压要求.....................................................................................................................................98储能变流器PCS.........................................................................................................................................108.1一般要求...........................................................................................................................................108.2效率...................................................................................................................................................10全国团体标准信息平台T/DZJN60-2021II8.3损耗...................................................................................................................................................108.4过载能力...........................................................................................................................................108.5功率控制精度...................................................................................................................................108.6绝缘耐压...........................................................................................................................................119监控系统.....................................................................................................................................................1210消防安全.....................................................................................................................................................1211电网接入.....................................................................................................................................................1311.1接入电压等级.................................................................................................................................1311.2电网适应性.....................................................................................................................................1311.3保护与安全自动装置.....................................................................................................................1311.4电能质量.........................................................................................................................................1311.5功率控制.........................................................................................................................................1311.6涉网保护.........................................................................................................................................1311.7故障录波.........................................................................................................................................1411.8防雷接地与标识.............................................................................................................................1411.9电能计量.........................................................................................................................................1411.10通讯与自动化...............................................................................................................................1412运行维护.....................................................................................................................................................14全国团体标准信息平台T/DZJN60-2021III前言本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由动力电池回收与梯次利用联盟提出。本文件由中国电子节能技术协会归口。本文件起草单位：银隆新能源股份有限公司、东华大学、天津力神电池股份有限公司、北汽鹏龙（沧州）新能源汽车服务股份有限公司、格林美（武汉）动力电池回收有限公司、华中科技大学、广州中国科学院沈阳自动化研究所分所、中国科学院精密测量科学与技术创新研究院、东北电力大学、浙江新时代中能循环科技有限公司、中车时代电动汽车股份有限公司、宁波中科孚奇能源科技有限公司、杭州协能科技股份有限公司等单位。本文件主要起草人：蒋世用、李婕、邵立勇、张大治、张宇平、曹元成、张燕、刘朝阳、王瀛洲、杨思蔚、贺荣、王建新、李志强、何意、王建国、杜光潮。全国团体标准信息平台T/DZJN60-20211梯次利用电池储能电站技术与安全规范1范围本文件规定了梯次利用电池储能电站术语和定义，符号，电站总体要求，梯次利用电池，电池管理系统，储能变流器，监控系统，消防安全，电网接入以及运行维护等要求。本文件适用于功率大于等于500kW且容量为500kWh及以上的梯次利用锂离子电池储能电站，由一个或者多个储能单元组成，单个储能单元功率在100kW-500kW。本文件适用于分布式的能量型储能系统，其他类型储能系统可参考本文件执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。未注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB2894安全标志及其使用导则GB/T7251.1低压成套开关设备和控制设备总则GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14285继电器保护和安全自动装置技术规程GB/T14549电能质量公共电网谐波GB/T15543电能质量三相电压不平衡GB/T24343—2009工业机械电气设备绝缘电阻试验规范GB/T34015-2017车用动力电池回收利用余能检测GB/T34120-2017电化学储能系统储能变流器技术规范GB/T34131-2017电化学储能电站用锂离子电池管理系统技术规范GB/T34133-2017储能变流器检测技术规程GB/T36276-2018电力储能用锂离子电池GB/T36547-2018电化学储能系统接入电网技术规定GB/T36548-2018电化学储系统接入电网测试规范GB/T36558-2018电力系统电化学储能系统通用技术条件GB/T40090储能电站运行维护规程GB50016建筑设计防火规范GB50057建筑物防雷设计规范GB50065交流电气装置的接地设计规范全国团体标准信息平台T/DZJN60-20212GB50370气体灭火系统设计规范GB51048-2014电化学储能电站设计规范DL/T995继电保护和电网安全自动装置检验规程NB/T42090电化学储能电站监控系统技术规范NB/T42091-2016电化学储能电站用锂离子电池技术规范3术语和定义GB/T36276界定的以及下列术语和定义适用于本文件。3.1.梯次利用echelon-used动力电池使用后因剩余容量或充放电性能无法保障新能源车辆正常运行，或因其他原因拆卸后不继续在新能源车辆上使用，再次应用到储能领域继续使用的过程。3.2梯次利用电池储能电站echelon-usedbatteryenergystoragestation采用梯次利用电池，经过筛选重组，作为储能元件，能够进行电能存储、转换和释放的电站，由一个或多个储能单元组成。[来源：GB51048-2014，2.0.1，有修改]3.3储能单元energystorageunit电池组、电池管理系统及与其相连的功率变换系统等组成的最小储能系统。[来源：GB51048-2014，2.0.2]3.4电池单体cell实现化学能和电能相互转化的基本单元，由正极、负极、隔膜、电解质、壳体和端子等组成。[来源：GB/T36276-2018，3.1.1]3.5电池模块batterymodule由电池单体采用串联、并联或串并联连接方式，且只有电池一对正负极输出端子的电池组合体，还宜包括外壳、管理和保护装置等部件。[来源：GB/T36276-2018，3.1.2]3.6电池簇batterycluster由电池模块采用串联、并联或串并联连接方式，且与储能变流器及附属设施连接后实现独立运行的全国团体标准信息平台T/DZJN60-20213电池组合体，还宜包括电池管理系统、检测和保护电路、电气和通讯接口等部件。[来源：GB/T36276-2018，3.1.3]3.7电池堆batterystack由一个或多个电池簇并联组成，连接同一功率变换系统，可整体控制功率输入、输出的电池集合体。[来源：NB/T42091-2016，3.5]3.8剩余能量residualenergy动力电池从电动车辆上退役后的实际可用能量。[来源：GB/T34015-2017，3.1,有修改]3.9电池管理系统batterymanagementsystemBMS监测电池的电压、电流、温度等参数信息，并对电池的状态进行管理和控制，保证电池安全、可靠、稳定运行的装置。[来源：GB/T36276-2018，3.1.4,有修改]3.10储能变流器powerconversionsystemPCS电化学储能系统中，连接于电池系统与电网（和/或负荷）之间的实现电能双向转换的变流器。[来源：GB/T34120-2017，3.4]3.11额定功率ratedpower在规定实验条件和试验方法下，电池可持续工作一定时间的功率，包括额定充电功率和额定放电功率。[来源：GB/T36276-2018，3.1.8]4符号n：电池额定充电小时率，其数值等于电池的额定充电能量/额定充电功率。n′：电池额定放电小时率，其数值等于电池的额定放电能量/额定放电功率。Prdn：新电池出厂时n小时率额定充电功率，电池单体的单位为W，电池模块的单位kW，电池簇的单位为kW或MW。Prdn′：新电池出厂时n′小时率额定放电功率，电池单体的单位为W，电池模块的单位kW，电池簇的单位为kW或MW。P′rdn：梯次利用电池n小时率额定充电功率，电池单体的单位为W，电池模块的单位kW，电池簇的全国团体标准信息平台T/DZJN60-20214单位为kW或MW。P′rdn′：梯次利用电池n′小时率额定放电功率，电池单体的单位为W，电池模块的单位kW，电池簇的单位为kW或MW。Erdn：新电池出厂时n小时率额定充电能量，电池单体的单位为Wh，电池模块的单位kWh，电池簇的单位为kWh或MWh。Erdn′：新电池出厂时n′小时率额定放电能量，电池单体的单位为Wh，电池模块的单位kWh，电池簇的单位为kWh或MWh。E′rdn：梯次利用电池n小时率额定充电能量，电池单体的单位为Wh，电池模块的单位kWh，电池簇的单位为kWh或MWh。E′rdn′：梯次利用电池n′小时率额定放电能量，电池单体的单位为Wh，电池模块的单位kWh，电池簇的单位为kWh或MWh。[来源：GB/T36276-2018，3.2，由修改]注1：除非有明确说明，本文件中提到的额定能量和额定功率均指梯次利用电池的的额定能量和额定功率。5电站要求5.1一般要求5.1.1梯次利用电池储能电站应用于电力系统应具备但不限于平滑发电功率输出、跟踪计划发电、削峰填谷、紧急功率支撑等应用功能。5.1.2梯次利用电池储能电站在满足应用功能的情况下，应以经济、环保、高效、安全、可靠、维护方便为原则进行设计。5.1.3梯次利用电池储能电站应定期对设备运行状态、运行参数等进行检查和分析，评估电池系统运行健康状况，分析系统存在的问题风险，及时排查安全隐患。5.1.4梯次利用电池系统，在其生命周期的各个环节，应制定严格的安全应急预案和安全防护措施。5.1.5梯次利用电池储能电站应对电池系统能量、功率、电压、温度及辅助设备等信号进行24h监控，应确保系统控制、监控、通信、保护等均处于正常状态，在各装置发生异常情况时能及时报警或实现自动保护。5.1.6梯次利用电池储能电站运行和保护参数应设置在制造商规定的合理范围内，当运行参数异常时，应立即自动停止运行。5.1.7梯次利用电池储能电站电池簇宜采用低压方案设计，电池簇最高电压不宜高于900V。5.1.8梯次利用储能电站设计应预留维护通道，便于电池模块更换和维护保养。5.2技术要求5.2.1额定功率能量转换效率全国团体标准信息平台T/DZJN60-20215梯次利用电池储能电站按照GB/T36548-2018中7.12的试验方法，能量转换效率不应低于85%。5.2.2额定能量测试梯次利用电池储能电站按照GB/T36548-2018中7.11的试验方法，额定能量满足设计要求。5.2.3功率控制能力梯次利用电池储能电站按照GB/T36548-2018中7.2的试验方法，应具备有功功率控制、无功功率调节以及功率因数调节能力并满足系统功能要求。5.2.4充/放电响应时间梯次利用电池储能电站按照GB/T36548-2018中7.8的试验方法，充/放电响应时间应不大于2s。5.2.5充/放电调节时间梯次利用电池储能电站按照GB/T36548-2018中7.9的试验方法，充/放电调节时间应不大于3s。5.2.6充/放电转换时间梯次利用电池储能电站按照GB/T36548-2018中7.10的试验方法，充电到放电转换时间、放电到充电转换时间应不大于2s。6梯次利用电池6.1一般要求6.1.1对符合梯次利用要求的电池或电池模块应按照生产商规定进行分类和分档。6.1.2同一梯次利用电池堆应使用同一型号、同一厂家、同一类型、同一档位的电池。6.1.3梯次利用电池单体或电池模块应保留原有标签，且标签信息应至少包括容量、电压、能量、生产日期、生产厂家等信息。6.1.4储能电站用梯次利用电池应满足《新能源动力蓄电池梯次利用管理办法》。6.2外观要求6.2.1梯次利用电池单体不应有漏液、破损、腐蚀、变形等问题，电池表面应平整无外伤，电池无明显臌胀变形，标识应清晰正确。6.2.2梯次利用电池模块外观应满足完整性要求，不应有明显变形、破损、裂纹、漏液等问题；电池模块连接可靠，不应出现连接松动等问题；连接件不应出现变形、镀层脱落、锈蚀等问题；标识应清晰正确。6.2.3梯次利用电池簇设备、零部件及辅助设备外观应无变形及裂纹，表面应干燥、无外伤、无污染，全国团体标准信息平台T/DZJN60-20216排列整齐、连接口可靠，且标识清晰、正确。6.3剩余能量6.3.1在室温条件下，梯次利用电池单体应以新电池的出厂额定功率Prdn′按照GB/T36276-2018中A2.4试验方法进行充放电，钛酸锂电池单体放电能量应不低于该电池出厂时额定放电能量Erdn′的80%；磷酸铁锂电池单体放电能量应不低于该电池出厂时额定放电能量Erdn′的70%。6.3.2在室温条件下，梯次利用电池模块应以新电池模块出厂额定功率Prdn′按照GB/T36276-2018中A3.4试验方法进行充放电，钛酸锂电池模块放电能量应不低于该电池出厂时额定放电能量Erdn′的80%；磷酸铁锂电池模块放电能量应不低于该电池出厂时额定放电能量Erdn′的70%。注1：以电池单体进行梯次利用时，应按照5.3.1的要求进行测试。注2：以电池模块进行梯次利用时，应按照5.3.2的要求进行测试。6.4额定功率6.4.1梯次利用电池单体或电池模块额定充电功率为%100E′′rdnrdnrdnrdnEPP。6.4.2梯次利用电池单体或电池模块额定放电功率为%100E′′′rdnrdnrdn′rdnEPP。6.5循环寿命6.5.1梯次利用电池单体，以E′rdn作为额定充电能量，P′rdn作为额定充电功率，E′rdn′作为额定放电能量，P′rdn′作为额定放电功率，循环寿命应按照GB/T36276-2018A2.11进行循环性能测试，应满足：a）磷酸铁锂电池单体循环次数达到1000次时，充/放电能量应不低于额定充/放电能量的85%。b）钛酸锂电池单体循环次数达到2000次时，充/放电能量应不低于额定充/放电能量的80%。6.5.2梯次利用电池模块，以E′rdn作为额定充电能量，P′rdn作为额定充电功率，E′rdn′作为额定放电能量，P′rdn′作为额定放电功率，循环寿命按照GB/T36276-2018A3.12进行循环性能测试，应满足：a）磷酸铁锂电池模块循环次数达到500次时，充/放电能量应不低于额定充/放电能量的85%。b）钛酸锂电池模块循环次数达到1000次时，充/放电能量应不低于额定充/放电能量的80%。6.6内阻要求梯次利用电池单体或电池模块，同等测试条件下，其内阻应不超过其出厂规格的1.5倍。6.7能量保持与恢复能力6.7.1梯次利用电池单体能量保持与恢复能力应满足GB/T36276-2018中5.2.1.6要求。6.7.2梯次利用电池模块能量保持与恢复能力应满足GB/T36276-2018中5.3.1.5要求。全国团体标准信息平台T/DZJN60-202176.8安全性要求6.8.1梯次利用电池单体安全性能应满足GB/T36276-2018中5.2.3要求。6.8.2梯次利用电池模块安全性能应满足GB/T36276-2018中5.3.3要求。6.9绝缘要求6.9.1梯次利用电池模块以标称电压计算，按照GB/T36276-2018中A3.10测试方法，电池模块正极与外部裸露可导电部分之间、电池模块负极与外部裸露可导电部分之间的绝缘电阻均应不小于1000Ω/V。6.9.2梯次利用电池簇以标称电压计算，按照GB/T36276-2018中A4.3测试方法，电池簇正极与外部裸露可导电部分之间、电池簇负极与外部裸露可导电部分之间的绝缘电阻均应不小于1000Ω/V。6.10耐压要求6.10.1按照GB/T36276-2018中A3.11测试方法，在梯次利用电池模块正极与外部裸露可导电部分之间、电池模块负极与外部裸露可导电部分之间施加相应的电压，不应发生击穿或者闪络现象。6.10.2按照GB/T36276-2018中A4.4测试方法，在梯次利用电池簇正极与外部裸露可导电部分之间、电池簇负极与外部裸露可导电部分之间施加相应的电压，不应发生击穿或者闪络现象。6.11一致性要求6.11.1容量一致性按照厂家规定的配组要求，同一梯次利用电池堆不同电池单体容量最大值和最小值之差应不大于平均值的3%。6.11.2电压一致性要求在规定的配组状态下，同一梯次利用电池堆不同电池单体开路电压的最大值和最小值之差应不大于50mV。6.12阻燃要求梯次利用电池系统中的注塑件、连接线缆、线槽等非金属零部件阻燃能力应满足水平燃烧HB级和垂直燃烧V-0级的要求。6.13电气间隙和爬电距离梯次利用电池模块的电气间隙和爬电距离应符合表1规定。全国团体标准信息平台T/DZJN60-20218表1电气间隙与爬电距离额定绝缘电压U/V电气间隙/mm爬电距离/mmU≤633363＜U≤30056300＜U≤500810注1：当主电路与控制电路或辅助电路的额定绝缘电压不一致时，其电气间隙和爬电距离可分别按其额定值选组；注2：当有不同额定值主电路或控制电路导电部分之间的电气间隙与爬电距离时，应按照最高额定绝缘电压选取；注3：同极的裸露带电导体之间，以及裸露的带电导体与未经绝缘的不带电导体之间的电气间隙应不小于12mm，爬电距离应不小于20mm。7电池管理系统BMS7.1一般要求7.1.1梯次利用电池储能电站电池管理系统应采用主动均衡等高效均衡方式，拓扑配置应与PCS拓扑、电池的成组方式相匹配，并应对电池运行状态进行管理，宜具备对电池安全状况进行综合评估的能力，可根据电池状态、一致性等情况对电池健康运行状态进行监测和预警，提高系统安全性。7.1.2梯次利用电池储能电站电池管理系统宜采用三级架构，具体功能要求宜就地分层实现。7.1.3梯次利用电池储能电站电池管理系统信息采集模块宜安装在电池模块外部，采用统一接口，便于梯次利用电池模块更换。7.1.4梯次利用电池储能电站电池管理系统安装和使用地区应无腐蚀性物质其他及导电尘埃，无严重霉菌，无强烈冲击与振动，相对湿度5%～95%条件下无凝露。7.2功能要求7.2.1梯次利用电池储能电站电池管理系统宜具有绝缘电阻的在线检测功能，并可根据需要关闭和开启此功能。7.2.2梯次利用电池储能电站电池管理系统应具备过压保护、欠压保护、过流保护、过温保护、绝缘保护等功能要求，并能根据相应的等级发出告警或者保护指令，实施就地保护和故障隔离。7.2.3梯次利用电池储能电站电池管理系统应能对电池运行告警、保护等参数进行设置和整定，具备远程和本地修改功能。7.2.4梯次利用电池储能电站电池管理系统应具备信息采集、管理和交互功能，能将采集信息上传到储能变流器和控制系统，并能接收监控系统和储能变流器的控制信息。7.2.5梯次利用电池储能电站电池管理系统应能够实时采集电池系统信息，至少包括单体电压、温度，电池簇总压、电流等。7.2.6梯次利用电池储能电站电池管理系统应能够提供电池温度信息及控制信息，协助热管理系统控全国团体标准信息平台T/DZJN60-20219制电池间温差。7.2.7两簇及以上电池簇直流侧并联的储能系统，电池管理系统宜具备簇间环流控制功能。7.2.8梯次利用电池储能电站电池管理系统应具备控制电池簇的投入和退出功能，支持电池簇投入或退出运行。7.3采样精度要求7.3.1电池簇总压采样周期应不大于200ms，采样误差应不大于±1%FS（满量程）。7.3.2总电流采样周期应不大于50ms，采样精度满足表2检测精度要求。表2电池簇总电流检测精度要求电池簇总电流典型应用高精度场景误差要求±1%FS（满量程）±0.2%FS（满量程）7.3.3单体电压采样周期应不大于200ms，测量误差应不大于±0.3%FS(满量程)。7.3.4温度采样周期应不大于5s，分辨率应不大于1℃，测量误差应不大于±2℃。7.3.5电池管理系统SOC估算累计误差应不大于8%；SOE估算误差应不大于8%，计算更新周期应不大于3s；电能量计算误差应不大于3%。7.3.6绝缘电阻检测精度应满足表3绝缘电阻检测精度要求。表3绝缘电阻检测精度要求绝缘电阻＞50kΩ≤50kΩ误差要求±20%±10kΩ7.4电磁兼容梯次利用电池储能电站电池管理系统电磁兼容应满足GB/T34131-2017中5.18要求。7.5绝缘耐压要求7.5.1绝缘电阻梯次利用电池储能电站用电池管理系统不工作时与电池相连的带电部件和其壳体之间的绝缘电阻值应不小于2MΩ；关闭绝缘电阻检测功能后，电池管理系统工作时与电池相连的带电部件和其壳体之间的绝缘电阻值除以它的最大工作电压应不小于500Ω/V。7.5.2绝缘耐压将电池管理系统的供电电源线、通信线、地线短接，对短接线与电压采样线(多条电压采样线时，应先短接)之间施加频率为50Hz的正弦波形交流电压或等于规定交流电压峰值的直流电压进行试验，试验电压(有效值)按照表4绝缘耐压试验电压施加，历时1min。在试验过程中应无击穿或闪络等破坏性全国团体标准信息平台T/DZJN60-202110放电现象，并且在试验后能正常工作。表4绝缘耐压试验电压电池簇最大工作电压U/V试验电压-交流有效值/V试验电压-直流有效值/V≤601000141560＜U≤30015002120300＜U≤69018902570690＜U≤80020002830800＜U≤1000220031101000＜U≤1500270038208储能变流器PCS8.1一般要求8.1.1梯次利用电池储能电站用储能变流器宜采用模块化设计，满足小功率、多分支集中控制原则，避免出现多个模块并联使用。8.1.2梯次利用电池储能电站用储能变流器应具备短路保护、极性反接保护、直流欠/过压保护、过流保护、过温保护、交流相序错误保护、通讯故障保护、冷却故障保护等功能。8.1.3梯次利用电池储能电站用储能变流器应具备绝缘检测功能。8.1.4梯次利用电池储能电站用储能变流器应具备独立功率控制和接受上层控制系统功率控制功能。8.2效率按照GB/T34133-2017中6.3.2和6.3.3试验方法，在额定运行条件下，储能变流器整流和逆变效率（不含变压器）均应不低于94%。8.3损耗按照GB/T34133-2017中6.3.4试验方法，储能变流器待机损耗应不超过额定功率0.5%，空载损耗应不超过额定功率的0.8%。8.4过载能力按照GB/T34133—2017中6.4试验方法，储能变流器交流侧电流在110%额定电流下，持续运行时间应不少于10min；储能变流器交流侧电流在120%额定电流下，持续运行时间应不少于1min。8.5功率控制精度按照GB/T34133—2017中6.6试验方法，储能变流器输出大于其额定功率的20%时，功率控制精全国团体标准信息平台T/DZJN60-202111度应不超过5%。8.6绝缘耐压8.6.1绝缘电阻在正常试验大气条件下，储能变流器各独立电路与外露的可导电部分之间，以及与各独立电路之间的绝缘电阻应不小于1MΩ。按照GB/T24343—2009试验方法，试验电压按表5绝缘电阻试验电压等级的规定进行。表5绝缘电阻试验电压等级额定绝缘电压等级U/V绝缘电阻表电压/V≤6025060＜U≤250500250＜U≤100010001000＜U≤150025008.6.2介质强度在正常试验大气条件下，按照GB/T7251.1测试方法，储能变流器应能承受频率为50Hz、历时1min的工频交流电压或等效直流电压要求，试验过程中应确保不击穿和不飞弧，漏电流<20mA；试验电压的均方根值见表6介质强度电压等级，试验过程中，对任一被试电路施加电压时，其余电路等电位应互联接地。表6介质强度电压等级额定电压U/V试验电压/V≤60100060＜U≤3002000300＜U≤6902500690＜U≤8003000800＜U≤100035001000＜U≤150035008.6.3电气间隙和爬电距离储能变流器各带电电路之间以及带电部件、导电部件、接地部件之间的电气间隙和爬电距离应符合GB/T7251.1的相关规定。全国团体标准信息平台T/DZJN60-2021129监控系统9.1梯次利用电池储能电站监控系统应具备对站内各种设备进行监视和控制的能力，以及接受远方调度的能力，且应符合电力系统二次系统安全防护规定。9.2梯次利用电池储能电站监控系统应根据电站的规模和应用需求等情况选择和配置软硬件，应具备可靠性、可用性、扩展性、开放性和安全性等要求。9.3梯次利用电池储能电站监控系统宜根据电池实际状态制定合适的工作电压范围和保护策略，防止出现过充、过放等情况。9.4梯次利用电池储能电站应配置视屏监控系统，实现对站内电池系统、功率系统、配电系统等进行监视，且视频监控应与站内监控系统进行通信。9.5梯次利用电池储能电站监控系统应满足NB/T42090的要求。10消防安全10.1梯次利用电池储能电站应配置独立的消防灭火系统，消防灭火系统应由火灾探测器、手动火灾报警按钮、火灾声光报警器及火警集中报警控制器等组成。10.2梯次利用电池储能电站配置两套及以上消防系统时，应配置一个集中控制器，形成独立的消防微网系统。10.3梯次利用电池储能电站消防系灭火统控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并能接受相关设备的联动反馈信号。10.4消防灭火系统应具有自动、手动、紧急启动三种控制方式。10.5消防灭火系统同一防护区域内应至少有两种独立的火灾探测器的报警信号，探测器组合应至少包括烟感火灾探测器和温感火灾探测器，探测器保护面积应符合GB50016要求。10.6消防灭火系统灭火剂配置量应符合GB50370规定的要求，消防药剂应在10s内喷满整个电池舱。10.7消防灭火系统应配置独立的消防电源，消防电源应保证火灾自动报警及联动控制系统在火灾状态同时工作负荷条件下工作时间不应低于1h。10.8梯次利用电池储能电站宜设置排气装置，异常情况，能够将电池系统产生的可燃、有毒有害气体及时排出。10.9梯次利用电池储能电站宜设置泄压口，避免异常情况下爆炸造成二次伤害。10.10梯次利用电池储能电站内建筑及设备防火间距应满足GB51048规定的要求。10.11梯次利用电池储能电站应设计紧急逃生出口和逃生通道，并配置照明灯、应急灯以及紧急逃生标识。全国团体标准信息平台T/DZJN60-20211311电网接入11.1接入电压等级梯次利用电池储能单元接入电网应按照表7中的推荐电压等级接入电网。表7梯次利用电池储能单元接入电网的电压等级推荐表储能单元额定功率接入电压等级1000kW以下380V1000kW～5000kW6kV～20kV5000kW～100000kW35kV～110kV100000kW以上220kV以上11.2电网适应性11.2.1梯次利用电池储能电站接入公共电网频率响应应符合GB/T34120-2017中5.4.11.1规定。11.2.2梯次利用电池储能电站接入公共电网电压响应应符合GB/T34120-2017中5.4.11.2规定。11.2.3梯次利用电池储能电站接入公共电网低压穿越应符合GB/T34120-2017中5.4.12规定。11.3保护与安全自动装置11.3.1梯次利用电池储能电站继电保护和安全自动装置应符合GB/T14285和DL/T995的有关规定。11.3.2梯次利用电池储能电站保护的配置与整定应与电网侧保护相适应，与电网侧重合闸策略相匹配。11.4电能质量11.4.1梯次利用电池储能电站接入电网电压允许波动和闪变应符合GB/T12326规定的要求。11.4.2梯次利用电池储能电站接入电网供电电压偏差应符合GB/T12325规定的要求。11.4.3梯次利用电池储能电站接入电网公共电网谐波应符合GB/T14549规定的要求。11.4.4梯次利用电池储能电站接入电网三相电压不平衡应符合GB/T15543规定的要求。11.4.5梯次利用电池储能电站接入公共点的电直流分量不应超过其交流额定值的0.5%。11.5功率控制梯次利用电池储能电站功率控制应符合GB/T36547-2018中第6章的相关规定。11.6涉网保护梯次利用电池储能电站涉网保护应符合GB/T36558-2018中7.6.4规定的要求。全国团体标准信息平台T/DZJN60-20211411.7故障录波接入10(6)kV及以上电压等级且功率为500kW及以上的梯次利用电池储能电站，应配备故障录波设备，应记录故障前10s到故障后60s的情况。11.8防雷接地与标识11.8.1梯次利用电池储能电站防雷应设计满足GB50057规定的要求。11.8.2梯次利用电池储能电站接地设计应满足GB50065规定的要求。11.8.3梯次利用电池储能电站应有醒目的安全标识，标识的形状、颜色、尺寸和高度应满足GB2894中的相关要求。11.9电能计量梯次利用电池储能电站电能计量应满足GB/T36547-2018中第10章的规定。11.10通讯与自动化梯次利用电池储能电站的通讯与自动化要求应符合GB/T36547-2018中第9章的规定。12运行维护梯次利用电池储能电站运行维护应满足GB/T40090中的要求。全国团体标准信息平台
