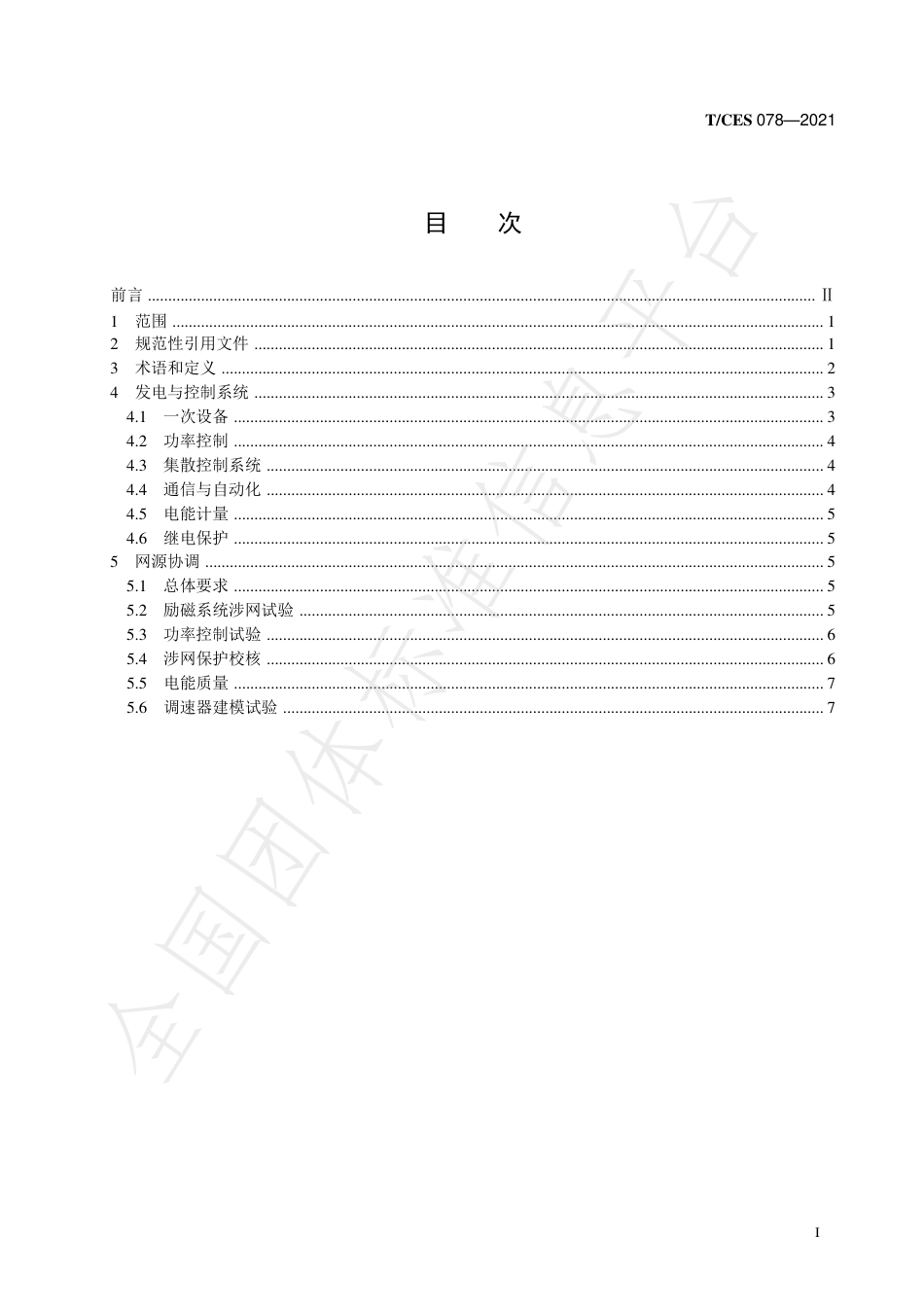

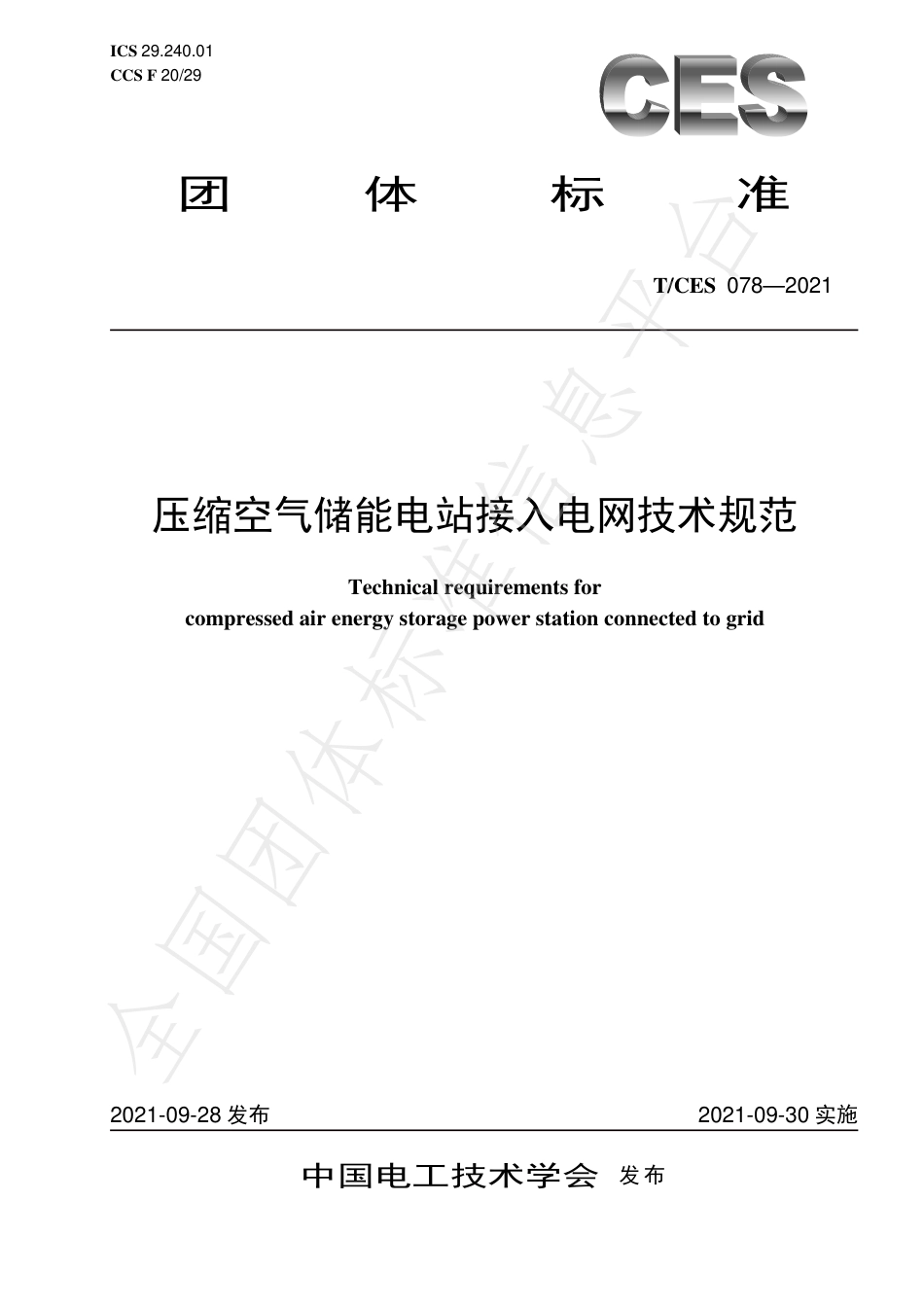

ICS29.240.01CCSF20/29团体标准T/CES078—2021压缩空气储能电站接入电网技术规范Technicalrequirementsforcompressedairenergystoragepowerstationconnectedtogrid2021-09-28发布2021-09-30实施中国电工技术学会发布全国团体标准信息平台T/CES078—2021I目次前言...................................................................................................................................................................Ⅱ1范围...............................................................................................................................................................12规范性引用文件...........................................................................................................................................13术语和定义...................................................................................................................................................24发电与控制系统...........................................................................................................................................34.1一次设备................................................................................................................................................34.2功率控制................................................................................................................................................44.3集散控制系统........................................................................................................................................44.4通信与自动化........................................................................................................................................44.5电能计量................................................................................................................................................54.6继电保护................................................................................................................................................55网源协调.......................................................................................................................................................55.1总体要求................................................................................................................................................55.2励磁系统涉网试验................................................................................................................................55.3功率控制试验........................................................................................................................................65.4涉网保护校核........................................................................................................................................65.5电能质量................................................................................................................................................75.6调速器建模试验....................................................................................................................................7全国团体标准信息平台T/CES078—2021II前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件由中国电工技术学会提出。本文件由中国电工技术学会标准工作委员会储能技术工作组归口。本文件起草单位：华能江苏能源开发有限公司、清华大学、中盐金坛盐化有限责任公司、国网江苏省电力有限公司、江苏方天电力技术有限公司、中盐华能储能科技有限公司、华能南京金陵发电有限公司、西安交通大学、中国能源建设集团江苏省电力设计院有限公司、国网综合能源服务集团有限公司、中国电工技术学会。本文件主要起草人：梅生伟、丁辉、蔺通、王国华、薛小代、贾红金、陈辉、谢伟华、牛晨晖、李冬、张颖、刘亚南、颜全椿、王楠、杨宏宇、周喜超、孙谊、李明佳、皮俊波、仇晨光、程锦闽、罗凯明、汪志成、雷震、张琦兵、霍雪松、杨梓俊、闫朝阳、李刚、朱涛、张振华、杨明、裴培、曹毅、崔占飞、曹帅、张通、张学林、陈来军、麻林瑞、韩月峰、林迎虎、张凯、左祥、杨清格勒、房久正、刘玉林、吴正源、陈俊彦、顾文、解兵、殳建军、彭辉、吴斌、钱烽雷、朱昕原。全国团体标准信息平台T/CES078—20211压缩空气储能电站接入电网技术规范1范围本文件规定了压缩空气储能电站接入电网技术规范，包括压缩空气系统技术规范、发电与控制系统技术规范以及网源协调技术规范。本文件适用于10MW及以上的压缩空气储能电站发电机和110（66）kV及以上压缩空气储能电站。其他容量及电压等级并网的压缩空气储能电站可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2894安全标志及其使用导则GB/T7064隐极同步发电机技术要求GB/T7901.1同步电机励磁系统定义GB/T7901.2同步电机励磁系统电力系统研究用模型GB/T7901.3同步电机励磁系统大、中型同步发电机励磁系统技术要求GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB14050系统接地的型式及安全技术要求GB/T14285继电保护和安全自动装置技术规程GB/T14549电能质量公用电网谐波GB/T14598.8电气继电器第20部分：保护系统GB/T15543电能质量三相电压不平衡GB/T19862电能质量监测设备通用要求GB/T24337电能质量公用电网间谐波GB.T2900.1—2008电工术语基本术语GB/T30370火力发电机组一次调频试验及性能验收导则GB/T33009.2工业自动化和控制系统网络安全集散控制系统（DCS）第2部分：管理要求GB/T38182压缩空气能效评估GB50057建筑物防雷设计规范GB/T50065交流电气装置的接地设计规范GB50150电气设备交接试验标准DL/T280电力系统的同步相量测量装置通用技术条件DL/T448电能计量装置技术管理规程DL/T5843kV～110kV电网继电保护装置运行整定规程DL/T645多功能电能表通信协议DL/T671发电机变压器组保护装置通用技术条件全国团体标准信息平台T/CES078—20212DL/T684大型发电机变压器继电保护整定计算导则DL/T720电力系统继电保护及安全自动装置柜通用技术条件DL/T843大型汽轮发电机励磁系统技术条件DL/T1167同步发电机励磁系统建模导则DL/T1210火力发电厂自动发电控制性能测试验收规程DL/T1227电能质量监测装置技术规范DL/T1231电力系统稳定器整定试验导则DL/T1235同步发电机原动机及其调节系统参数实测与建模导则DL/T1309大型发电机组涉网保护技术规范DL/T1502厂用电继电保护整定计算导则DL/T1523同步发电机进相试验导则DL/T1860自动电压控制试验技术导则DL/T1870电力系统网源协调技术规范DL/T5506电力系统继电保护设计技术规范3术语和定义下列术语和定义适用于本文件。3.1压缩空气储能系统compressedairenergystoragesystem利用压缩机压缩空气储存能量，释放压缩空气驱动透平膨胀机做功带动发电机发电的整套电站系统。一般包含压缩机、储气装置、透平膨胀机和发电机及其辅助设备等，对于接入10（6）kV及以上电压等级的压缩空气储能系统，通常还包括升压变压器。3.2压缩机compressor对空气进行压缩做功的设备。3.3储气装置airreceiver压缩空气储能电站中，存储压缩空气的装置。3.4透平膨胀机turboexpander利用压缩气体膨胀降温降压时向外输出机械功原理获得能量的机械，可按单极和双级、立式和卧式、冲动式和反动式进行分类。3.5储能过程energystorageprocess压缩空气储能电站中，启动压缩机压缩空气并储存的过程。3.6释能过程energyreleaseprocess压缩空气储能电站中，释放压缩空气驱动透平膨胀剂带动发电机发电的过程。3.7并网点pointofinterconnection对于有升压变压器的压缩空气储能电站，指升压变压器高压侧母线或节点。对于无升压变压器的压缩空气储能电站，指压缩空气储能电站的输出汇总点。全国团体标准信息平台
