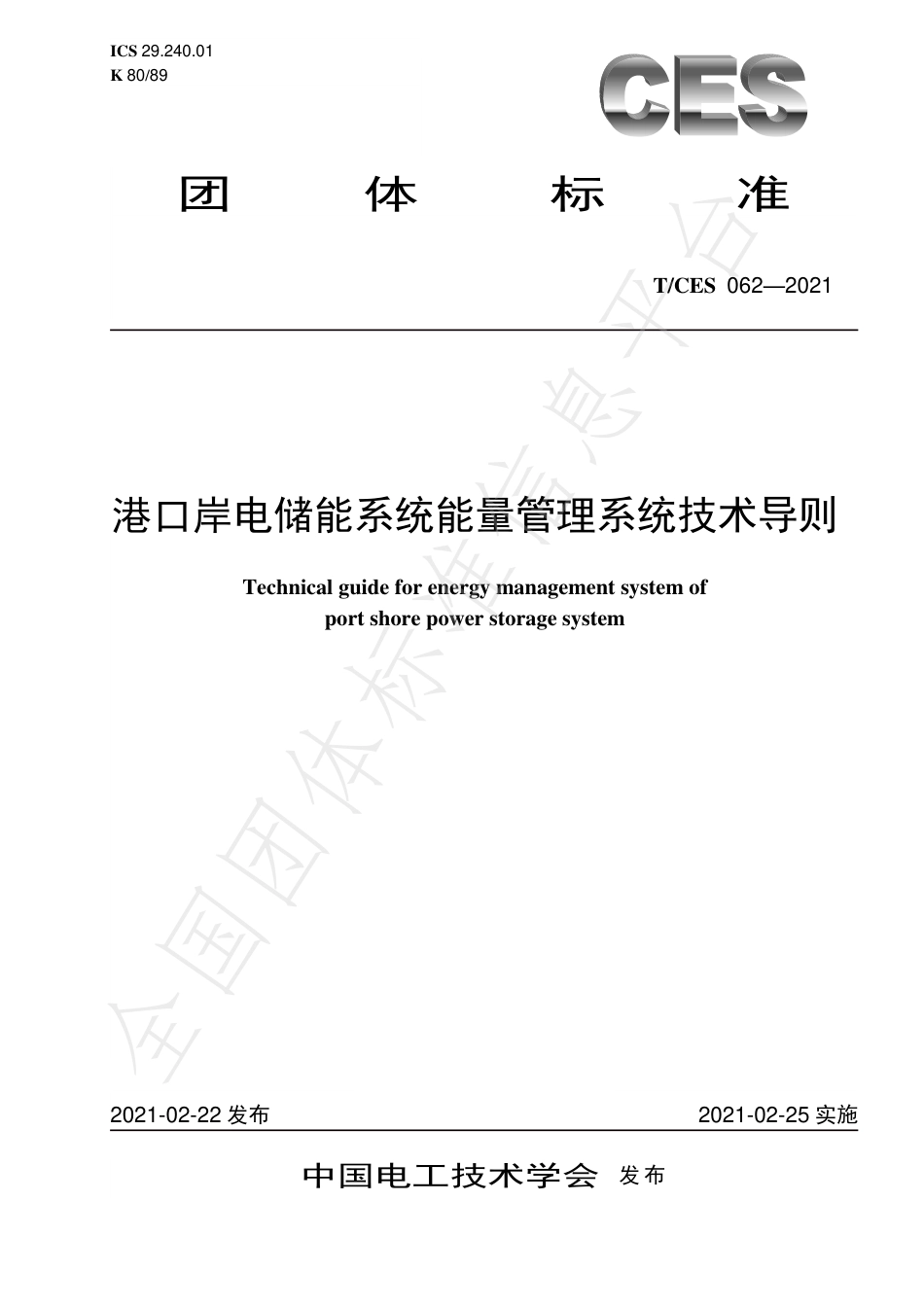

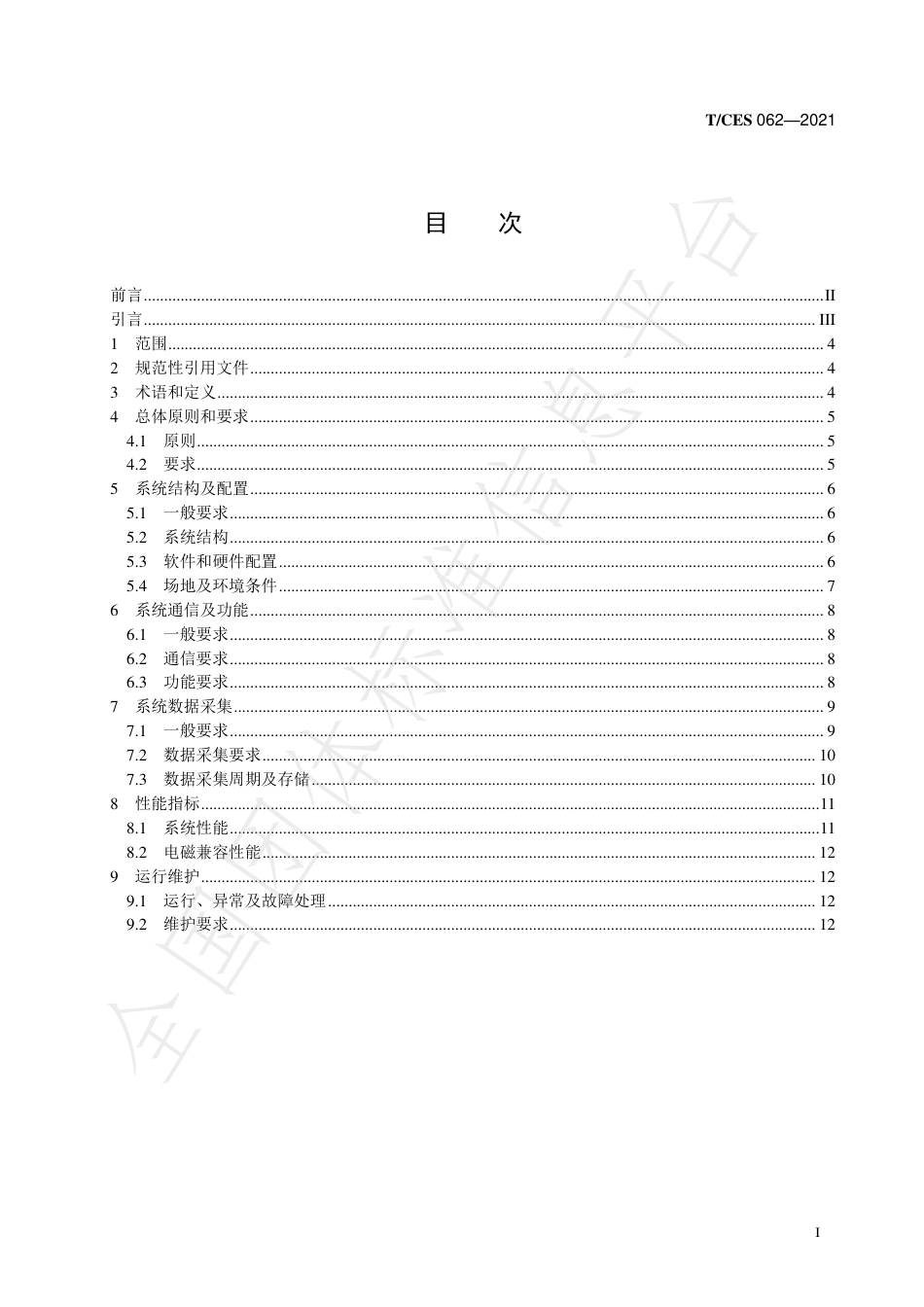

ICS29.240.01K80/89备案号：7—2团体标准T/CES062—2021港口岸电储能系统能量管理系统技术导则Technicalguideforenergymanagementsystemofportshorepowerstoragesystem2021-02-22发布2021-02-25实施中国电工技术学会发布全国团体标准信息平台T/CES062—2021I目次前言......................................................................................................................................................................II引言....................................................................................................................................................................III1范围................................................................................................................................................................42规范性引用文件............................................................................................................................................43术语和定义....................................................................................................................................................44总体原则和要求............................................................................................................................................54.1原则.........................................................................................................................................................54.2要求.........................................................................................................................................................55系统结构及配置............................................................................................................................................65.1一般要求.................................................................................................................................................65.2系统结构.................................................................................................................................................65.3软件和硬件配置.....................................................................................................................................65.4场地及环境条件.....................................................................................................................................76系统通信及功能............................................................................................................................................86.1一般要求.................................................................................................................................................86.2通信要求.................................................................................................................................................86.3功能要求.................................................................................................................................................87系统数据采集................................................................................................................................................97.1一般要求.................................................................................................................................................97.2数据采集要求.......................................................................................................................................107.3数据采集周期及存储...........................................................................................................................108性能指标.......................................................................................................................................................118.1系统性能................................................................................................................................................118.2电磁兼容性能.......................................................................................................................................129运行维护......................................................................................................................................................129.1运行、异常及故障处理.......................................................................................................................129.2维护要求...............................................................................................................................................12全国团体标准信息平台T/CES062—2021II前言本标准按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电工技术学会提出。本标准主要起草单位：国网江苏电力公司连云港供电分公司、青岛威控电气有限公司、北方工业大学、沈阳华人风电科技有限公司、南京工程学院、中国电工技术学会、江苏海基新能源股份有限公司、国网综合能源服务集团有限公司。本标准主要起草人：伏祥运、李建林、吕洪章、郁正纲、王晓东、葛乐、朱立位、米瑞良、余峰、靳文涛、孙谊、齐祝华、荣先超、张浩、周喜超、安坤。本标准为首次发布。全国团体标准信息平台T/CES062—2021III引言港口岸电系统负荷以冲击性负荷为主，高负荷时间占比较低，港口供配电网络利用率低，运行经济性较差。港口中大量电力电子化的电气设备多属于非线性负载，是典型的谐波源；同时，港口航吊、龙门吊等冲击性负荷对配网电压质量造成严重影响，电网电压波动/闪变现象时有发生，影响岸电系统及其相邻供电区域的安全可靠优质供电。随着储能技术的发展，港口岸电集合储能将可提高港口电网运行效率，减少或延缓电网升级改造投资，改善系统电能质量及实现绿色港口需求。港口岸电系统建设储能，对于完善港口电力规划布局，提高可再生能源和冲击性负荷接入适应性，支撑系统调峰和故障响应，实现港口电力系统平滑控制，均具有巨大的经济和环境效益。港口岸电中储能系统能量管理系统可实现能量的合理分配及利用，实现电网谐波电流治理和动态无功补偿，提高岸电系统及相邻供配电网络的电能质量。针对港口岸电中储能系统的应用日趋增多，本文件遵守现有相关的法律、条例、标准和导则，以现有港口岸电配置的储能系统能量管理系统的需求为基础，同时依据《中国电工技术学会标准文件标准化格式范例》、《团体标准前言的规范化写法》、《团体标准中涉及专利的处置》、《中国电工技术学会标准编制说明要求》等文件，并遵循中国电工技术学会对标准编写的要求，本文件由以下9个部分构成：——第1章“范围”，主要说明导则定制的目的、主要内容和适用范围；——第2章“规范性引用文件”，列出了本文件所引用的13项标准、规范；——第3章“术语和定义”，对本文件使用的主要术语进行了定义；——第4章“总体原则和要求”，对系统设计的总体原则和要求做出了具体规定；——第5章“系统结构及配置”，规定了系统的结构及配置原则，对系统软、硬件提出了设计要求，提出了对数据采集和环境及场地的基本要求，对运行环境、相对湿度、海拔、电源等进行了规定；——第6章“系统通信及功能”，提出了港口岸电能量管理系统通信设计的一般设计要求和系统的功能设计妖气；——第7章“系统数据采集”，提出系统对数据采集、数据采集周期和存储的要求；——第8章“性能指标”，对系统可靠性、实时性指标提出了具体的要求；——第9章“运行维护”，对系统的异常及故障处理、运行维护提出了具体要求。全国团体标准信息平台T/CES062—20214港口岸电储能系统能量管理系统技术导则1范围本文件规定了港口岸电储能系统能量管理系统（以下均用“系统”代替）的网络和硬件拓扑结构、系统功能、性能指标、工作环境、机房建设等技术要求。本文件适用于新建、扩建或改建的港口岸电储能电站的能量管理系统，辅助实现绿色港口电网的节能效益和经济效益，实现港口岸电能量的合理分配与综合管理。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17467—2020高压低压预装式变电站GB/T17626电磁兼容试验和测量技术系列标准GB/T20270信息安全技术网络基础安全技术要求GB/T2887—2011计算机场地通用规范GB/T36274—2018微电网能量管理系统技术规范GB/T36547—2018电化学储能系统接入电网技术规定GB/T50343—2012建筑物电子信息系统防雷技术规范GB/T51408—2014电化学储能电站设计规范GB/T7260.1—2016不间断电源设备第1-1部分：操作人员触及区使用的UPS的一般规定和安全要求NB/T42090—2016电化学储能电站监控系统监控技术规范DL/T5202—2016电能量计量系统设计技术规程DL/T634.5104—2009远动设备及系统第5-104部分：传输归于采用标准传输协议的IEC60870-5-101网络访问DL/T634.5104—2009配电自动化系统应用3术语和定义下列术语和定义适用于本文件。3.1港口岸电设施shore-to-shippowersupplyfacilities在船舶靠港（泊）期间，为船舶提供电能的相关供电及辅助设施，其整体称为港口岸电设施。3.2港口岸电系统shore-to-shippowersupplysystem在船舶靠港期间，由港口岸电设施向船舶提供电能的系统，包括港口电力系统、岸基供电系统、船岸连接系统、船舶受电系统。3.3港口岸电电化学储能系统electrochemicalenergystoragesystemofshore-to-shippower采用电化学电池为储能系统，布置在港口岸电可进行电能存储、转化、释放的储能电站，由若干个不同或相同类型的电化学储能系统组成。全国团体标准信息平台T/CES062—20215[来源：GB/T36547—2018，3.1]3.4电池管理系统batterymanagementsystem(BMS)监测电池的状态（温度、电压、电流、荷电状态等），为电池提供通信接口和保护的系统。[来源：GB/T51408—2014，2.0.5]3.5能量管理系统energymanagementsystem(EMS)以应用计算机、网络和通信技术为基础，实现对储能站内电池管理系统、功率变换系统、配电二次设备以及视频及环境监控设备等其他站内设备的信息采集、处理、监视、控制、运行管理等功能的计算机应用系统。4总体原则和要求4.1原则4.1.1系统应在保证系统本身安全稳定运行的基础上，实现港口岸电能量的合理分配与综合管理，可实现自动港口负载功率突增（或突减）造成的异常波动时的反向补偿，减少电网受到的冲击、提高电能质量，以达到减少或消除港口冲击型负荷对周边用电企业单位或个人用电需求的影响。4.1.2系统应提供的运行策略，至少应包含削峰填谷、自动充放电控制、经济运行控制。4.1.3系统应遵循标准化和平台化原则，满足安全性、可靠性、开放性的要求，具备良好的可维护性和可扩展性。4.1.4系统应满足电力监控系统安全防护规定。4.2要求4.2.1安全设计系统安全设计应包含：消防安全、电气安全、继电保护、电池安全、策略安全、电气接入、监控接入、接入设计、运行策略、散热设计、保温设计、设备排布、系统防护等。4.2.2事件记录当发生故障时，系统应自动记录全部设备的运行数据，便于事后故障分析。4.2.3易于连接系统宜采用CAN、RS485/RS232、以太网通信等通信接口中的一种或多种协议接口，可实现与PCS、BMS、多功能表等设备之间进行通信。4.2.4便于扩展在储能电站系统扩容、增加或者设备更换时，可实现设备的友好接入。4.2.5服从上级调度监管系统应具备电网调度管理功能。4.2.6运行策略与系统主程序分离系统宜开放二次开发接口，可根据需求进行定制性策略编制功能。全国团体标准信息平台
