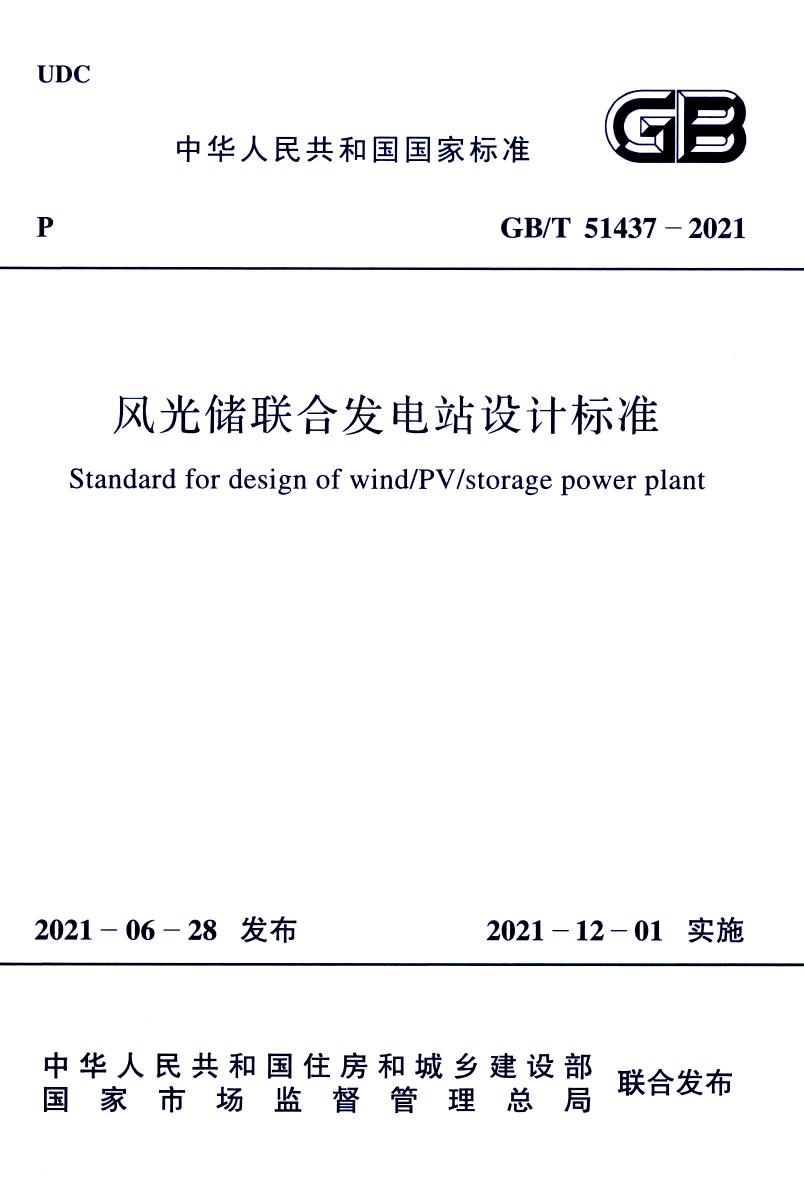

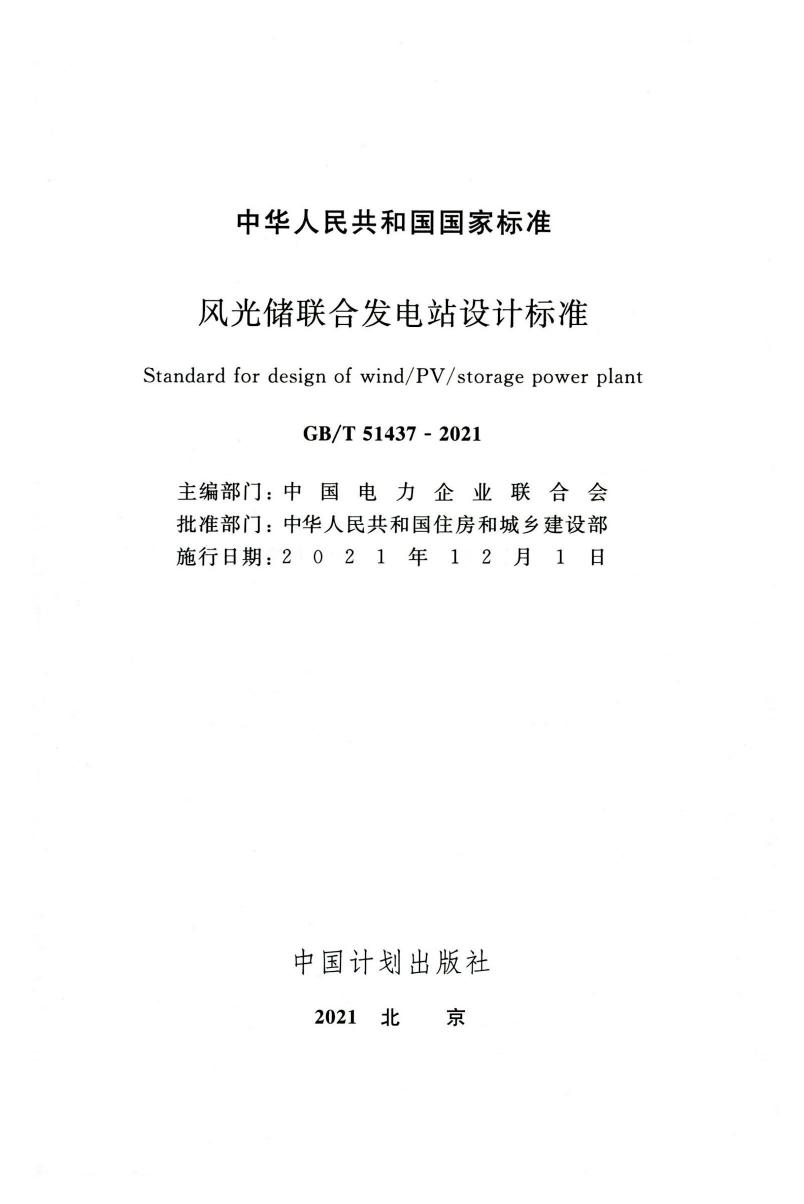

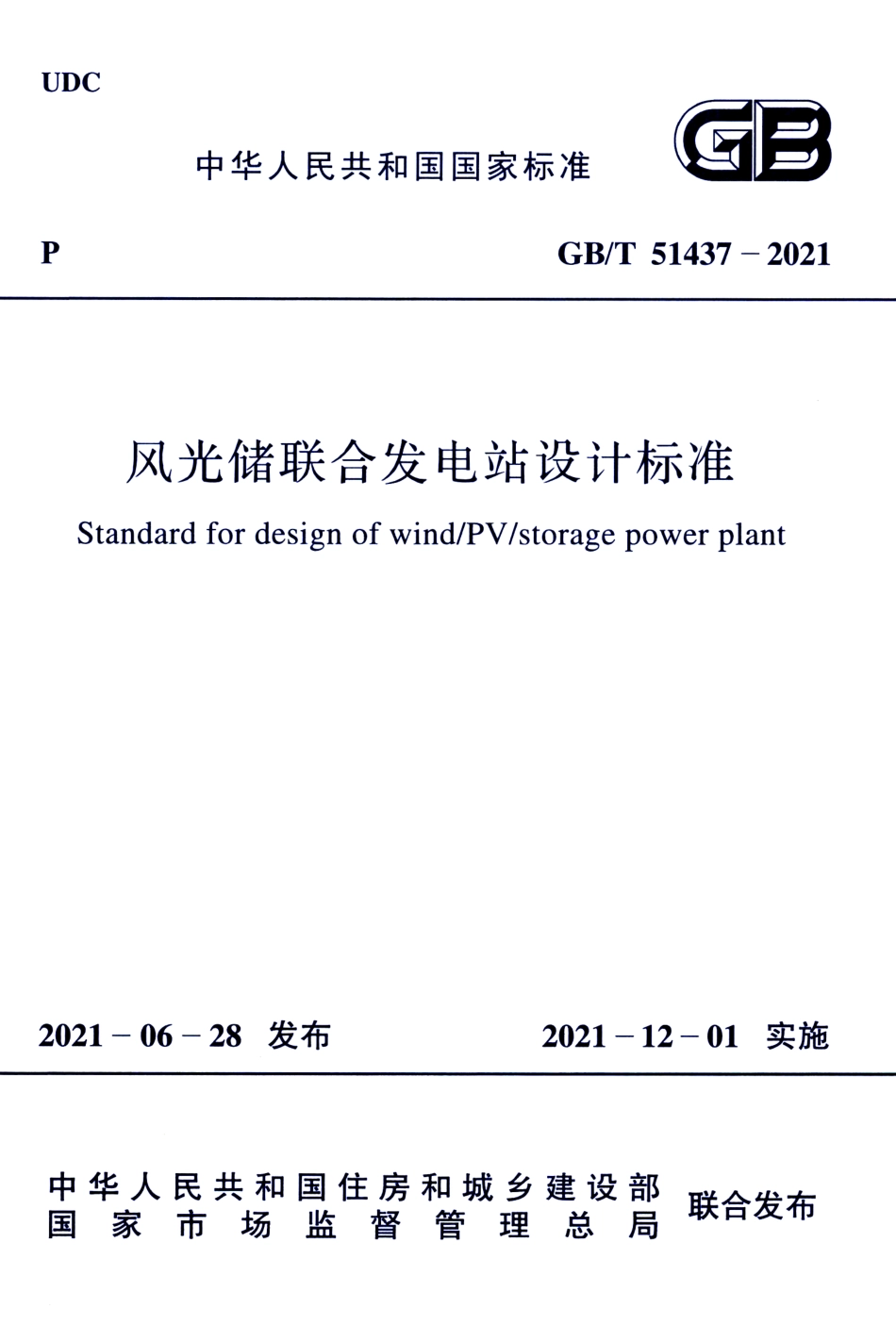

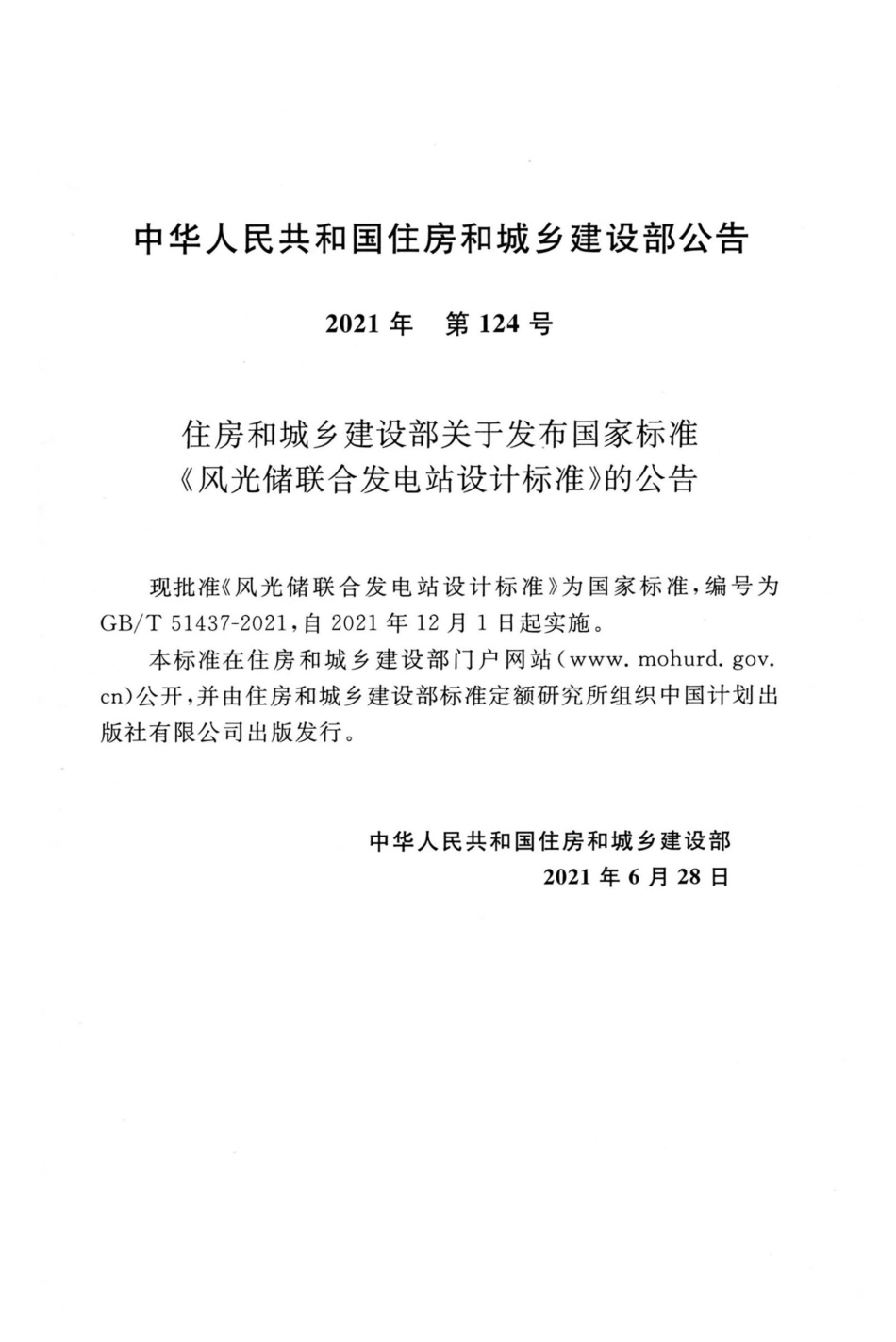

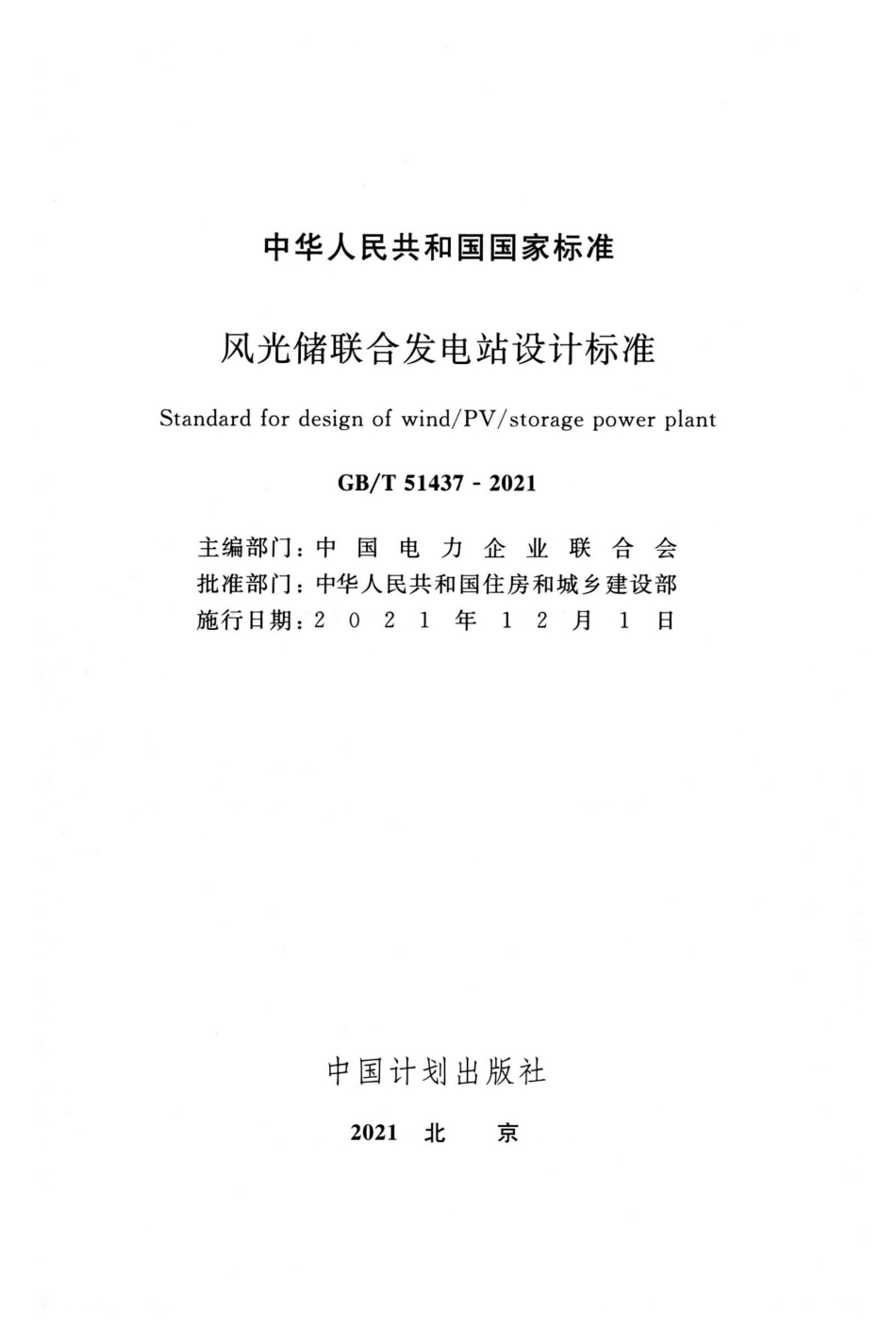

ＵＤＣ中华人民共和国国家标准ＧＢ／Ｔ５１４３７一２０２１风光储联合发电站设计标准Ｓｔａｎｄａｒｄｆｏｒｄｅｓｉｇｎｏｆｗｉｎｄ／ＰＶ／ｓｔｏｒａｇｅＰｏｗｅｒＰｌａｎｔ２０２１一０６一２８发布２０２１一１２一０１实施中华人民共和国住房和城乡建设部，人。＊国家市场监督管理总局软一叹．中华人民共和国国家标准风光储联合发电站设计标准Ｓｔａｎｄａｒｄｆｏｒｄｅｓｉｇｎｏｆｗｉｎｄ／ＰＶ／ｓｔｏｒａｇｅｐｏｗｅｒｐｌａｎｔＧＢ／Ｔ５１４３７一２０２１主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：２０２１年１２月１日中国计划出版社２０２１北京中华人民共和国住房和城乡建设部公告２０２１年第１２４号住房和城乡建设部关于发布国家标准《风光储联合发电站设计标准》的公告现批准《风光储联合发电站设计标准》为国家标准，编号为ＧＢ／Ｔ５１４３７一２０２１，自２０２１年１２月１日起实施。本标准在住房和城乡建设部门户网站（ｗｗｗ．ｍｏｈ盯ｄ．ｇｏｖ．ｃｎ）公开，并由住房和城乡建设部标准定额研究所组织中国计划出版社有限公司出版发行。中华人民共和国住房和城乡建设部２０２１年６月２８日月ＩＪ舀根据住房和城乡建设部《关于印发＜２０１２年工程建设标准规范制订、修订计划）的通知｝｝（建标〔２０１２〕５号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本标准。本标准的主要技术内容是：总则，术语，基本规定，站址选择，风能、太阳能资源与电网特性分析，联合发电系统，联合发电功率预测系统，站区布置，电气，建筑与结构，给水排水、暖通与空调，环境保护与水土保持，职业安全，消防。本标准由住房和城乡建设部负责管理，由中国电力企业联合会负责日常管理，由上海电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海电力设计院有限公司（地址：上海市重庆南路３１０号，邮编：２０００２５）。本标准主编单位：上海电力设计院有限公司本标准参编单位：中国电力科学研究院有限公司国网电力科学研究院有限公司冀北电网公司中国电子工程设计院中国能源建设集团新疆电力设计院有限公司国网经济技术研究院有限公司上海艾能电力工程有限公司诺斯曼能源科技（北京）股份有限公司比亚迪股份有限公司复旦大学北京乾华科技发展有限公司于金辉袁智强李相俊吕平洋龚春景张子峰吴春秋谈红林海涛贾学翠朱柯丁波军仲刘叶何彪斌炜杜陈冯倩强鲁金刘汉民李淡张赫李超群李瑞林曹慧花赵霞马步云叶诚明张学庆毛建勤徐晓丽乌体振武魏林君赵霞张树森郭鹏王芝茗戴松元杨红英秦初升李爱武伍科苏建徽毅责峰汪蒋张本标准主要起草人员：郭家宝惠东徐永邦孙耀杰张静舫陈文升杨慧徐利忠朱涛朱亚平冯春祥隋文正本标准主要审查人员：许松林尹显俊汪洋张纯岗张军军陈发英赵春刚雷金勇董开升于辉张显立陈豪张宇苏适陆海陈志磊张盛忠刘云峰魏丹毅娟尤胡目次１总则···················································……（１）２术语···················································……（２）３基本规定···················································……（５）４站址选择···················································……（６）５风能、太阳能资源与电网特性分析·····················……（８）５．１一般规定················································，··…（８）５．２风能资源分析·············································……（８）５．３太阳能资源分析··········································……（９）５．４风能资源和太阳能资源互补特性分析··················……（９）５．５电网特性分析·············································……（１０）６联合发电系统···········································……“（１１）６．１一般规定················································……（１１）６．２联合发电系统配比·······································……（１１）６．３主要设备选择·············································……（１２）６．４风力发电系统·············································……（１２）６．５光伏发电系统·············································……（１３）６．６储能系统················································……（１３）６．７联合发电站发电量计算·································……（１３）６．８接人系统················································……（１４）７联合发电功率预测系统·································……（１９）７．１一般规定················································……（１９）７．２硬件要求················································……（１９）７．３软件要求················································……（２０）７．４性能指标················································……（２１）１８站区布置···················································……（２２）８．１一般规定················································……（２２）８．２建（构）筑物的布置·······································……（２３）８．３辅助生产配套设施布置·································……（２３）８．４竖向布置················································……（２４）８．５风力发电机布置··········································……（２５）８．６光伏方阵布置·············································……（２５）８．７储能系统布置·············……运·························……（２６）８．８站区安全防护设施·······································……（２６）９电气···················································……（２８）９．１一般规定················································……（２８）９．２主变压器················································……（２８）９．３电气主接线·············································……（２９）９．４站用电系统·············································……（２９）９．５直流系统及ＵＰＳ······································……；（３０）９．６配电装置················································……（３１）９．７无功补偿装置·············································……（３１）９．８电气二次················································……（３２）９．９过电压保护和接地·······································……（３５）９．１。电缆选择与敷设·······································……（３６）９．１１集电线路················································……（３６）１０建筑与结构················································……（３７）１０．１一般规定··················，·····························……（３７）１０．２联合发电站建筑·······································……（３７）１０．３联合发电站结构·······································……（３８）ｎ给水排水、暖通与空调·································……（４０）１１．１一般规定················································……（４０）ｎ．２给水排水················································……（４０）ｎ．３暖通与空调·············································……（４１）２１２环境保护与水土保持····································……（４３）１２．１一般规定················································……（４３）１２．２环境保护················································……（４３）１２．３水土保持················································……（４４）１３职业安全···················································……（４５）１４消防···················································……（４７）本标准用词说明················································……（４８）引用标准名录···················································……（４９），附：条文说明···················································……（５３）Ｃｏｎｔｅｎｔｓ１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ·······································……（１）２Ｔｅｒｍｓ······················································……（２）３Ｂａｓｉｃｒｅｑｕｉｒｅｍｅｎｔｓ·······································……（５）４Ｓｉｔｅｓｅｌｅｃｔｉｏｎ·············································……（６）５Ｗｉｎｄ／ｓｏｌａｒｒｅｓｏｕｒｃｅａｎｄｇｒｉｄｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎａｌｙｓｉｓ······················································……（８）５．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ····································……（８）５．２Ｗｉｎｄｒｅｓｏｕｒｃｅａｎａｌｙｓｉｓ·································……（８）５．３ＳｏｌａｒＲｅｓｏｕｒｃｅａｎａｌｙｓｉｓ·································……（９）５．４Ｗｉｎｄａｎｄｓｏｌａｒｒｅｓｏｕｒｃｅｃｏｍｐｌｅｍｅｎｔａｒｙｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎａｌｙｓｉｓ···················································……（９）５．５ＧｒｉｄＣｈａｒａｃｔｅｒｉｓｔｉｃｓａｎａｌｙｓｉｓ···························……（１０）６Ｃｏｍｂｉｎｅｄｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ···························……（１１）６．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ····································……（１１）６．２Ｍａｔｃｈｉｎｇｏｆｃｏｍｂｉｎｅｄｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ···············……（１１）６．３Ｍａｌｎｅｑｕｉｐｍｅｎｔｓｅｌｅｃｔｉｏｎ······························……（１２）６．４Ｗｉｎｄｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ·································……（１２）６．５ＰＶｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ····……‘·‘’“”‘”’‘”‘””．”””””‘（１３）６．６Ｅｎｅｒｇｙｓｔｏｒａｇｅｓｙｓｔｅｍ·‘·…“’‘’‘”’‘”””””‘””··……（１３）６．７Ｃａｌｃｕｌａｔｉｏｎｏｆｇｅｎｅｒａｔｅｄｅｎｅｒｇｙｂｙｔｈｅｃｏｍｂｉｎｅｄｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ·‘…“································……（１３）６．８Ｇｒｉｄｉｎｔｅｒｃｏｎｎｅｃｔｉｏｎ····································……（１４）７ＰｏｗｅｒｆｏｒｅｃａｓｔｓｙｓｔｅｍｏｆｃｏｍｂｉｎｅｄＰｏｗｅｒｓｔａｔｉｏｎ……（１９）７．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ····································……（１９）４７．２Ｈａｒｄｗａｒｅｒｅｑｕｉｒｅｍｅｎｔｓ·································……（１９）７．３Ｓｏｆｔｗａｒｅｒｅｑｕｉｒｅｍｅｎｔｓ·································……（２０）７．４Ｐｅｒｆｏｒｍａｎｃｅｉｎｄｅｘｅｓ····································……（２１）８ＣｏｍｂｉｎｅｄＰｏｗｅｒｓｔａｔｉｏｎｌａｙｏｕｔ························……（２２）８．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ····································……（２２）８．２Ｂｕｉｌｄｉｎｇｌａｙｏｕｔ··········································……（２３）８．３Ｐｒｏｄｕｃｉｎｇａｕｘｉｌｉａｒｙｆａｃｉｌｉｔｉｅｓｌａｙｏｕｔ·····················……（２３）８．４Ｖｅｒｔｉｃａｌｌａｙｏｕｔ··········································……（２４）８．５Ｗｉｎｄｔｕｒｂｉｎｅｆａｙｏｕｔ····································……（２５）８．６ＰＶａｒｒａｙｌａｙｏｕｔ··········································……（２５）８．７Ｅｎｅｒｇｙｓｔｏｒａｇｅｌａｙｏｕｔ···········……’‘·················……（２６）８．８Ｓｅｃｕｒｉｔｙｆａｃｉｈｔｉｅｓｌａｙｏｕｔ·································……（２６）９Ｅｌｅｃｔｒｉｃｓｙｓｔｅｍ··········································……（２８）９．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ····································……（２８）９．２Ｍａｉｎｔｒａｎｓｆｏｒｍｅｒ··········································一（２８）９．３Ｍａｉｎｅｌｅｃｔｒｉｃｓｃｈｅｍｅ····································……（２９）９．４Ａｕｘｉｌｉａｒｙｐｏｗｅｒｓｙｓｔｅｍ··……‘二“‘·“·‘二‘”””·····……（２９）９．５Ｄ．Ｃ．ｓｙｓｔｅｍａｎｄＵＰＳ····································……（３０）９．６ＥｑｕｉＰｍｅｎｔｆｏｒｐｏｗｅｒｄｉｓｔｒｉｂｕｔｉｏｎ·····················……（３１）９．７Ｅｑｕｉｐｍｅｎｔｆｏｒｒｅａｃｔｉｖｅｐｏｗｅｒｃｏｍｐｅｎｓａｔｉｏｎ············……（３１）９．８Ｓｅｃｏｎｄａｒｙｅｌｅｃｔｒｉｃｓｙｓｔｅｍ··············……’二”’····……（３２）９，９ＯｖｅｒｖｏｌｔａｇｅＰｒｏｔｅｃｔｉｏｎａｎｄｇｒｏｕｎｄｉｎｇ··················……（３５）９．１０Ｓｅｌｅｃｔｉｎｇａｎｄｌａｙｉｎｇｏｆｗｉｒｅｓａｎｄｃａｂｌｅｓ···············……（３６）９，１１Ｃｏｎｅｃｔｉｖｅｐｏｗｅｒｈｎｅｓ·································……（３６）１０Ｂｕｉｌｄｉｎｇａｎｄｓｔｒｕｃｔｕｒｅ·································……（３７）１０．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ·································……（３７）１０．２ＢｕｉｌｄｉｎｇｓｆｏｒｃｏｍｂｉｎｅｄＰｏｗｅｒｓｔａｔｉｏｎ·········……‘·‘二“”（３７）１０．３Ａｒｃｈｉｔｅｃｔｕｒｅｓｔｒｕｃｔｕｒｅｆｏｒｃｏｍｂｉｎｅｄｐｏｗｅｒｓｔａｔｉｏｎ···……（３８）５１１Ｗａｔｅｒｓｕｐｐｌｙａｎｄｄｒａｉｎａｇｅ，ｈｅａｔｉｎｇ，ｖｅｎｔｉｌａｔｉｏｎａｎｄａｉｒｃｏｎｄｉｔｉｏｎｉｎｇ····································……（４０）１１．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ·································……（４０）１１．２Ｗａｔｅｒｓｕｐｐｌｙａｎｄｄｒａｌｎａｇｅ···························……（４０）１１．３Ｈｅａｔｉｎｇ，ｖｅｎｔｉｌａｔｉｏｎａｎｄａｉｒｃｏｎｄｉｔｉｏｎｉｎｇ············……（４１）１２Ｅｎｖｉｒｏｎｍｅｎｔａｌｐｒｏｔｅｃｔｉｏｎ，５０１１ａｎｄｗａｔｅｒｃｏｎｓｅｒｖａｔｉｏｎ·············································……（４３）１２．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ·································……（４３）１２．２ＥｎｖｉｒｏｎｍｅｎｔａｌＰｒｏｔｅｃｔｉｏｎ······························……（４３）１２．３５０１１ａｎｄｗａｔｅｒｃｏｎｓｅｒｖａｔｉｏｎ···························……（４４）１３Ｏｃｃｕｐａｔｉｏｎａｌｓａｆｅｔｙａｎｄｈｅａｌｔｈ·····················……（４５）１４ＦｉｒｅＰｒｏｔｅｃｔｉｏｎａｎｄＰｒｅｖｅｎｔｉｏｎ························……（４７）ＥｘＰｌａｎａｔｉｏｎｏｆｗｏｒｄｉｎｇｉｎｔｈｉｓｓｔａｎｄａｒｄ···············……（４５）Ｌｉｓｔｏｆｑｕｏｔｅｄｓｔａｎｄａｒｄｓ····································……（４９）Ａｄｄｉｔｉｏｎ：Ｅｘｐｌａｎａｔｉｏｎｏｆｐｒｏｖｉｓｉｏｎｓ·····················……（５３）６１总则１．０．１为规范风光储联合发电站设计，促进可再生能源综合利用，制定本标准。１．０．２本标准适用于发电装机容量为１０ＭＷ及以上的并网新建、改建和扩建的下列联合发电站设计：１风力发电、光伏发电、电化学储能联合发电站；２风力发电、电化学储能联合发电站；３光伏发电、电化学储能联合发电站。１．０．３风光储联合发电站的设计应以风能资源、太阳能资源条件以及电网接人条件等为设计依据。１．０．４风光储联合发电站设计除应符合本标准外，尚应符合国家现行有关标准的规定。２术语２．０．１风光储联合发电站ｗｉｎｄ／ＰＶ／ｓｔｏｒａｇ。ｐｏｗｅｒｐｌａｎｔ由风力发电、光伏发电和电化学储能组合形成的联合发电站，分为风力发电、光伏发电、电化学储能联合发电站，风力发电、电化学储能联合发电站，光伏发电、电化学储能联合发电站。２．０．２风力发电机组诚ｎｄｔｕｒｂｉｎｅｇｅｎｅｒａｔｏｒＳｙｓｔｅｍ（ＷＴＧＳ）将风的动能转换为电能的系统。２．０．３风电场ｗｉｎｄｆａｒｍ；ｗｉｎｄｐｏｗｅｒｐｌａｎｔ由一批风电机组或风电机组群、机组单元变压器、汇集线路、主升压变压器及其他设备组成的发电站。２．０．４光伏组件ｐｈｏｔｏｖｏｌｔａｉ。（ＰＶ）ｍｏｄｕｌｅ具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置，又称太阳电池组件。２．０．５光伏组件串ｐｈｏｔｏｖｏｌｔａｉｃ（ｐＶ）ｍｏｄｕｌｅｓｓｔｒｉｎｇ在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。２．０．６光伏发电单元ｐｈｏｔｏｖｏｌｔａｉｃ（ＰＶ）ｐｏｗｅｒｕｎｉｔ光伏发电站中，以一定数量的光伏组件串通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成满足电网频率和电压要求的电源，又称单元发电模块。２．０．７光伏方阵ｐｈｏｔｏｖｏｌｔａｉｃ（ＰＶ）ａｒｒａｙ将若干个光伏组件在机械和电气上按一定方式组装在一起，并且有固定支撑结构的直流发电单元，又称光伏阵列。２．０．８光伏发电系统ｐｈｏｔｏｖｏｌｔａｉｃ（ｐＶ）ｐｏｗｅｒｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ２利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。２．０．９光伏发电站ｐｈｏｔｏｖｏｌｔａｉｃ（ＰＶ）ｐｏｗｅｒｓｔａｔｉｏｎ以光伏发电系统为主，包含建（构）筑物及检修、维护、生活等辅助设施在内的发电站。２．０．１０平滑功率输出ｓｍｏｏｔｈｔｈｅｏｕｔｐｕｔｆｌｕｃｔｕａｔｉｏｎｏｆｗｉｎｄ／Ｐｈｏｔｏｖｏｌｔａｉｃ通过储能系统的调节，使并网输出的有功功率满足在给定的时间段内波动率小于设定值。２．０．１１跟踪计划出力ｔｒａｃｋｓｃｈｅｄｕｌｅｄｏｕｔｐｕｔ通过储能系统的调节，满足跟踪电网调度部门下达的风光储联合发电站出力曲线的要求。２．０．１２削峰填谷ｐｅａｋｌｏａｄｓｈｉｆｔｉｎｇ通过储能系统的调节，在负荷低谷时段充电，在负荷高峰时段放电，进而实现对负荷的时空平移。２．０．１３集电线路ｃｏｌｌｅｃｔｏｒｌｉｎｅ分为光伏发电站集电线路和风电场集电线路。光伏发电站的集电线路是指在分散逆变、集中并网的光伏发电系统中，将各个发电单元逆变升压后的交流电能汇集输送至变电站的输电线路；风电场集电线路是指将每个风电机组升压后的电能汇集输送到变电站的输电线路。２．０．１４公共连接点ｐｏｉｎｔｏｆｃｏｍｍｏｎｃｏｕｐｌｉｎｇ（ＰＣＣ）电网中一个以上用户的连接处。２．０．１５并网点ｐｏｉｎｔｏｆ。ｏｕｐｌｉｎｇ（ＰＯＣ）对于有变电站的风光储联合发电站，指变电站高压侧母线或节点；对于无变电站的风光储联合发电站，指风光储联合发电站的输出汇总点。２．０．１６低电压穿越ｌｏｗｖｏｌｔａｇｅｒｉｄｅｔｈｒｏｕｇｈ当电力系统故障或扰动引起风光储联合发电站并网点电压跌３落时，在一定的电压跌落范围和时间间隔内，风光储联合发电站保证不脱网连续运行。２．０．１７高电压穿越ｈｉｇｈｖｏｌｔａｇｅｒｉｄ。ｔｈｒｏｕｇｈ当电网事故或扰动引起风光储联合发电站并网点电压升高时，在规定的电压升高范围和时间间隔内，风光储联合发电站能够保证不脱网连续运行。２．０．１８最大功率点跟踪ｍａｘｉｍｕｍｐｏｗｅｒｐｏｉｎｔｔｒａｃｋｉｎｇ（ＭＰＰＴ）对光伏方阵输出的电压与电流变化跟踪控制，使光伏方阵直流输出功率保持在最大功率点附近，使光伏组件发挥最佳性能的自动调整功能。２．０．１９真太阳时ｓｏｌａｒｔｉｍｅ以太阳时角作标准的计时系统，真太阳时以日面中心在该地的上中天的时刻为零时。２．０．２０电化学储能电站ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌｅｎｅｒｇｙｓｔｏｒａｇ。ｓｔａ－ｔｉｏｎ采用电化学电池作为储能元件，存储、转换及释放的电站。２．０．２１储能单元ｅｎｅｒｇｙｓｔｏｒａｇｅｕｎｉｔ电池组、电池管理系统及与其相连的功率变换系统组成的最小储能系统。２．０．２２储能换流器额定功率ｒａｔｅｄｐｏｗｅｒｏｆ。ｏｎｖｅｒｔｅｒ换流器在额定电压电流及环境工况下持续稳定输出的最大功率，视为换流器额定功率，即储能系统额定功率。２．０．２３联合发电站监控系统ｃｏｏｒｄｉｎａｔｉｏｎｍｏｎｉｔｏｒｉｎｇａｎｄｃｏｎｔｒｏｌｓｙｓｔｅｍ对风光储联合发电站站内风电、光伏、储能分系统及变电站进行协调控制的监控系统。３基本规定３．０．１风光储联合发电站应依据地区总体规划、风能资源、太阳能资源以及土地资源、电力系统条件、安装和运输等因素进行设计，满足安全可靠、经济适用、环保、美观、便于安装和维护的要求。３．０．２风光储联合发电站设计在满足安全性和可靠性的同时，宜采用新技术、新工艺、新设备和新材料。３．０．３风光储联合发电站设计应坚持节约资源、综合考虑社会经济效益的原则，从全局出发，统筹兼顾，近远期结合。３．０．４风光储联合发电站设计时，应勘探和调查站址及其周围区域工程地质情况，查明站址地形地貌特征、结构和主要地层分布及物理力学性质、地下水条件等。３．０．５风光储联合发电站建设前期，应获得拟选站址现场一年以上风能资源和太阳能资源同期连续观测数据。３．０．６风光储联合发电站系统配置应有效抑制电力输出的波动Ｊ性，电能质量应符合现行国家标准《电能质量电压波动和闪变》ＧＢ／Ｔ１２３２６、《电能质量公用电网谐波》ＧＢ／Ｔ１４５４９、《电能质量三相电压不平衡》ＧＢ／Ｔ１５５４３、《电能质量供电电压偏差》ＧＢ／Ｔ１２３２５的规定。４站址选择４．０．１站址选择应根据国家可再生能源中长期发展规划、地方经济发展规划、地区自然条件、风能资源、太阳能资源、交通运输、接人电网及其他设施等因素确定。４．０．２在选址工作中，应从全局出发，并应根据相邻农业、林业、牧业、渔业、工矿企业条件，结合城市规划、国防设施和人民生活需求综合确定。４．０．３站址选择应根据电网结构、电力负荷、交通、运输、环境保护等要求和出线走廊、地质、地震、地形、水文、气象、占地拆迁、施工以及周围工矿企业对电站的影响等条件，经技术经济性比较后确定。４．０．４风光储联合发电站防洪设计应符合国家现行标准《风力发电场设计规范》ＧＢ５１０９６、《光伏发电站设计规范》ＧＢ５０７９７、《电化学储能电站设计规范》ＧＢ５１０４８和《变电站总布置设计技术规程）｝ＤＬ／Ｔ５０５６的规定。４．０。５站址选择应避开危岩、泥石流、岩溶发育、滑坡的地段和发震断裂地带等地质灾害易发区。４．０．６当采用风力发电、光伏发电混合布置时，站址应避开采空区；当风力发电、光伏发电分开布置时，风力发电机、储能站和变电站不应布置在采空区。当光伏方阵布置在采空区时，应进行地质灾害危险性评估，并应采取相应的防范措施。４．０．７站址应选择在地质结构相对稳定地区，并与活动性断裂保持安全距离。站址所在地的抗震设防烈度应在９度及以下。４．０．８站址选择时，光伏方阵区域应避开空气经常受悬浮物严重污染的地区，风力发电区域选址应避免与周边已有风电场之间的相互影响。４．０．９站址应避让重点保护的文化遗址，不应设在有开采价值的露天矿藏或地下浅层矿区上。站址地下深层压有文物、矿藏时，应对文物和矿藏开挖后站址的安全性进行评估。４．０．１０站址选择宜利用荒地、劣地，并应做好植被保护，减少土石方开挖量，节约用地，减少房屋拆迁和人口迁移，不得破坏原有水系。４．０．ｎ站址选择应结合联合发电站达到规划容量时接人电力系统的出线走廊确定。５风能、太阳能资源与电网特性分析５．１一般规定５．１．１风光储联合发电站设计应分析站址区域风能和太阳能资源及其自然互补特性，并应对相关的地理条件和气候特征进行适应性分析。５．１．２风光储联合发电站进行风能、太阳能资源分析时，参考气象站应选择站址附近有风能、太阳能资源长期观测记录的气象站。５．１．３在收集风能和太阳能资料时，针对风储联合发电站，应收集风能资料；针对光储联合发电站，应收集太阳能资料；针对风光储联合发电站，应收集风能和太阳能同时段资料，进行互补性分析。５．１．４电站建设前期应在现场建立风能和太阳能资源测量站，测量站宜统一设置。５．２风能资源分析５．２．１电站测风塔的选址、测风塔仪器安装、测量与数据收集应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６和《风电场风能资源测量方法》ＧＢ／Ｔ１８７０９的规定，不应影响风光储联合发电站内光伏阵列区域的布置要求。５．２．２基于风电场测风塔进行风能资源分析，测风塔应实测不少于一年的风速、风向及气压、温度数据，并应有效合理。５．２．３气象站、测风塔数据资料的采集、检验、修正应符合现行国家标准《风电场风能资源评估方法》ＧＢ／Ｔ１８７１０的规定。５．２．４风资源数据的分析、评价应符合现行国家标准《风电场风能资源评估方法》ＧＢ／Ｔ１８７１０的规定。８５．３太阳能资源分析５．３．１参考气象站、太阳能辐射现场观测站设置、数据采集、数据验证与分析均应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定，并应满足风光资源互补特性分析要求。５．３．２当利用参考气象站数据进行太阳能资源分析时，数据校验宜采用太阳能辐射现场观测站或拟建电站附近的光伏电站太阳能地面观测站数据。５．３．３电站太阳能资源实时监测的站址要求、测量要素、测量设备的性能要求、仪器校验、安装要求和测量数据传输等技术要求，应符合国家现行标准《光伏发电站太阳能资源实时监测技术要求》ＧＢ／Ｔ３０１５３和《光伏发电站太阳能资源实时监测技术规范》ＮＢ／Ｔ３２０１２的规定。５．３．４电站内总辐射表的要求与安装维护、测量数据的采集及数据整理应符合现行国家标准《太阳能资源测量总辐射》ＧＢ／Ｔ３１１５６的规定。５．４风能资源和太阳能资源互补特性分析５．４．１风光储联合发电站应进行风能资源和太阳能资源互补特性分析。５．４．２联合发电站出力计算时，时间尺度选择可分为分钟级、小时级或日级。当联合发电站按平滑功率出力模式工作时，风光资源互补特性研究的时间尺度宜为分钟级；按跟踪计划出力模式工作时，时间尺度宜为分钟级和小时级；按负荷削峰填谷模式工作时，时间尺度宜为小时级和日级。５．４．３风光资源互补特性研究时，应选取现场典型日风电场出力曲线、典型日光伏电站出力曲线和典型日风光复合出力曲线进行，典型日应逐月选择与现场区域气象状况相对应的有代表性的气象日，典型日选取应满足下式要求：几，ｊ满足：ｍ‘·「探百不石一，，一１，２，…，Ｍ」（５．４．３）式中：Ｄｊ—典型日，为标准差最小的那一天；Ｎ—一个月中每一天风力发电或光伏发电或风力发电和光伏发电共选取的出力数据点数；Ｘ。—一个月中第ｊ天第艺个时段风力发电或光伏发电或风力发电和光伏发电叠加出力值；叉—一个月中各个时间段风力发电或光伏发电或风力发电和光伏发电叠加出力的平均值；Ｍ—一个月中的总天数。５．５电网特性分析５．５．１电站设计应对站址所在地周边电网消纳电站的能力进行分析。５．５．２电网消纳电站能力应结合电力系统负荷特性、电源结构和调峰能力等因素进行分析。５．５．３风光储配比设计时应对电网的负荷特性，风电、光伏发电的出力特性进行综合分析，联合发电站功率调节能力应满足电网运行要求。６联合发电系统６．１一般规定６．１．１风光储联合发电系统组合配比应根据风能、太阳能资源条件、场地条件和功能要求确定。６．１．２风光储联合发电系统宜采用高压交流集电系统，不同类型的发电形式应采用相对独立的系统，不同发电类型应根据配比要求合理组合。６．１．３风光储联合发电系统集电电压等级应经技术经济比较后选择，风力发电系统、光伏发电系统、储能系统的集电电压宜保持一致。６．２联合发电系统配比６。２．１联合发电系统容量配比应根据电网运行要求，研究各月典型日风光储联合系统的输出特性确定。６．２．２风光储联合发电系统容量配比应根据平滑功率输出、跟踪计划出力、电力系统削峰填谷等电网调控模式，经技术经济比较后确定，并应符合下列规定：１采用平滑功率输出模式时，储能系统配置的额定功率不宜小于风力发电、光伏发电安装总功率的１０％，在额定功率下持续放电时间不宜小于０．ｓｈ；２采用跟踪计划出力模式时，储能系统配置的额定功率不宜小于风力发电、光伏发电安装总功率的３０％，在额定功率下持续放电时间不宜小于ｌｈ；３采用系统调频、削峰填谷模式时，储能系统应根据电网要求，经过优化分析后确定。ｌ１６．３主要设备选择６．３．１风力发电主要设备应符合现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３的规定，光伏电站主要设备应符合现行国家标准《光伏发电站接人电力系统技术规定》ＧＢ／Ｔ１９９６４的规定，储能电站主要设备应符合现行国家标准《电化学储能系统接人电网技术规定》ＧＢ／Ｔ３６５４７的规定。６．３．２风力发电机组配置应符合风力发电场区域地理环境、风能资源、安全等级、安装运输和运行检修等条件，并应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定。６．３．３光伏发电组件类型应根据太阳能资源、工作温度等使用环境条件，经技术经济比较后选择，组件设备性能参数应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。６．３．４光伏发电系统逆变器选择应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定；对光伏场地起伏较大、光伏阵列易受遮光影响时，应选择具备多路ＭＰＰＴ功能的逆变器或具备类似功能的其他设备。６．３．５储能系统电池选型、电池管理系统选型、功率变换系统选型应符合现行国家标准《电化学储能电站设计规范》ＧＢ５１０４８的规定。６．４风力发电系统６．４．１风力发电系统的配置应符合现行国家标准《风力发电场设计规范｝）ＧＢ５１０９６的规定。６．４．２风力发电系统宜采用一台风力发电机组对应一台箱变升压的接线方式。６．４．３风力发电机组升压后，宜采用逐台顺序相连的接线方式；场内集电线路应按分组接线接人汇集站，集电线路回路数应经技术经济比较后确定。１２６．５光伏发电系统６．５．１光伏发电系统宜采用多级汇流、分散逆变、集中并网的方式；分散逆变后宜就地升压，升压后集电线路回路数应经技术经济比较后确定。６．５．２光伏发电系统宜由光伏方阵、汇流箱、逆变器、就地升压变压器等组成，系统配置应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。６．５．３当光伏发电系统采用具有多路ＭＰＰＴ功能的逆变器或具备类似功能的其他设备时，同一个ＭＰＰＴ支路上接人的光伏组件串的电压、方阵朝向、安装倾角、遮光影响宜一致。６．６储能系统６．６．１储能系统设计与功能配置应符合现行国家标准《电化学储能电站设计规范》ＧＢ５１０４８的规定。６．６．２储能系统技术条件应符合现行国家标准《电力系统电化学储能系统通用技术条件》ＧＢ／Ｔ３６５５８的规定。６．７联合发电站发电量计算６．７．１风光储联合发电站上网电量应包括风力发电量、光伏发电量及储能交换电量，上网发电量计算应满足下式要求：。＿。．。。１一笋。１乙ｐ一。Ｗ州尸乃５一乙ｂ一一丁一一一乙‘３尹（６．７．１）式中：凡—风光储联合发电站的上网电量（ｋｗ·ｈ）；Ｅｗ—风力发电量（ｋＷ·ｈ）；Ｅｓ—光伏发电量（ｋｗ·ｈ）；Ｅ、—储能装置交换电量，即储能系统进行充放电循环时的放电量（ｋｗ·ｈ）；笋—储能装置效率，即储能系统充放电循环时，放电量１３与充电量的比值；ＥＩ。—变电站或开关站并网损耗电量（ｋＷ·ｈ）。６．７．２光伏发电系统发电量计算应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。６．７．３风力发电系统发电量计算应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定，采用风力发电场评估软件进行模拟计算。计算风电场发电量时，应分析光伏方阵对地面粗糙度的影响。６．７．４储能装置效率应根据电池效率、功率变换系统效率、电力线路效率、变压器效率等因素按下式计算：价＝笋１·价：·必３·必４（６．７．４）式中：价１—电池效率，储能电池完成充放电循环的效率，即电池本体放出电量与充人电量的比值；势：—功率变换系统效率，包括整流效率和逆变效率；庐３—电力线路效率，考虑交直流电缆双向输电损耗后的效率；笋４—变压器效率，考虑变压器双向变压损耗后的效率。６．８接入系统工一般规定６．８．１联合发电站的变电站主变压器宜采用有载调压变压器。６．８．２联合发电站调节能力应符合现行国家标准《电网运行准则》ＧＢ／Ｔ３１４６４的规定。６．８．３联合发电站应具备有功功率控制、无功功率控制、频率支撑、电压控制、故障穿越等能力，应符合现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３、《光伏发电站接人电力系统技术规定》ＧＢ／Ｔ１９９６４和《电化学储能系统接人电网技术规定》ＧＢ／Ｔ３６５４７的规定。ｎ并网要求６．８．４联合发电站应配置有功功率控制系统，具备有功功率调节能力，应能够接收并自动执行电力系统调度机构下达的有功功率及有功功率变化和频率支撑的控制指令。６．８．５联合发电站应配置无功电压控制系统，具备无功功率调节及电压控制能力。根据电力系统调度机构指令，联合发电站应能自动调节发出或吸收的无功功率，实现对联合发电站并网点电压的控制，调节速度和控制精度应能满足电力系统电压调节的要求。６．８．６对于直接接人公共电网的联合发电站，配置的容性无功容量应能够补偿联合发电站满发时站内汇集线路、主变压器的感性无功及联合发电站送出线路的一半感性无功之和，配置的感性无功容量应能够补偿联合发电站自身的容性充电无功功率及联合发电站送出线路的一半充电无功功率。６．８．７对于通过２２０ｋＶ（或３３０ｋＶ）汇集系统升压至５０ＯｋＶ（或７５０ｋＶ）电压等级接人公共电网的联合发电站，配置的容性无功容量应能够补偿联合发电站满发时站内汇集线路、主变压器的感性无功及联合发电站送出线路的全部感性无功之和，配置的感性无功容量应能够补偿联合发电站自身的容性充电无功功率及联合发电站送出线路的全部充电无功功率。６．８．８联合发电站并网点电压正、负偏差绝对值之和不应超过标称电压的１０％，正常运行方式下，电压偏差应在标称电压的一３％一＋７肠范围内。６．８．９联合发电站接人公共连接点的闪变干扰值应符合现行国家标准《电能质量电压波动和闪变》ＧＢ／Ｔ１２３２６的规定，其中联合发电站引起的长时间闪变值的限值应按照联合发电站装机容量与公共连接点上的干扰源总容量之比进行分配。６．８．１０联合发电站接人公共连接点的谐波注人电流应符合现行国家标准《电能质量公用电网谐波》ＧＢ／Ｔ１４５４９的规定，其中联合发电站向电力系统注人的谐波电流允许值应按照联合发电站１５装机容量与公共连接点上具有谐波源的发／供电设备总容量之比进行分配。６．８．１１联合发电站并网点应配置电能质量监测设备，以实时监测联合发电站电能质量指标是否满足要求；不满足要求时，联合发电站应安装电能质量治理设备。１１１系统保护６．８．１２联合发电站的送出线路宜配置纵联电流差动保护，应按现行国家标准《继电保护和安全自动装置技术规程》ＧＢ／Ｔ１４２８５的规定配置线路保护。６．８．１３联合发电站的变电站应配备故障录波设备，应具有足够的记录通道并能够记录故障前１０５到故障后６０５的情况，并应配备至电力系统调度机构的数据传输通道。Ｗ自动化６．８．１４联合发电站应配备计算机监控系统、电能量远方终端设备、二次系统安全防护设备、调度数据网络接人设备等，并应满足电力二次系统设备技术管理规范要求。６．８．１５联合发电站调度管辖设备供电电源应采用不间断电源装置（ＵＰＳ）或站内直流电源系统供电，在交流供电电源消失后，不间断电源装置带负荷运行时间应大于４ｏｍｉｎ。６．８．１６接入２２ｏｋＶ及以上电压等级的联合发电站应配置相量测量装置（ＰＭＵ）。６．８．１７联合发电站调度自动化系统远动信息接人量应符合电网调度自动化能量管理系统（ＥＭＳ）远动信息接人规定。６．８．１８通信方式、传输通道和信息传输应由电力系统调度机构做出规定，并应包括提供遥测信号、遥信信号、遥控信号、遥调信号以及其他安全自动装置的信号，提供信号的方式和实时性要求等。６．８．１９联合发电站向电力系统调度机构提供的信号至少应包括下列内容：１联合发电站内风力发电机组、光伏发电单元、储能单元运１６行状态；２联合发电站内风力发电机组、光伏发电单元、储能单元实际运行机组／单元的数量和型号；３联合发电站并网点电压；４联合发电站高压侧出线的有功功率、无功功率、电流；５风力发电、光伏发电和储能单元的各自有功功率、无功功率、电流；６高压断路器和隔离开关的位置；７联合发电站测风塔的实时风速和风向，气象监测系统采集的实时辐照度、环境温度、光伏组件温度等信息。６．８．２０联合发电站自动控制系统应配置自动发电控制系统（ＡＧＣ）和自动电压控制系统（ＡＶＣ）。６．８．２１自动发电控制系统功能要求应符合现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３、《光伏发电站接人电力系统技术规定》ＧＢ／Ｔ１９９６４和《电化学储能系统接人电网技术规定》ＧＢ／Ｔ３６５４７的规定。６．８．２２自动发电控制系统应适应下列发电运行方式：１风电场单独发电运行；２光伏电站单独发电运行；３储能电站单独发电运行；４风电场和光伏电站联合发电运行；５风电场和储能电站联合发电运行；６光伏电站和储能电站联合发电运行；７风电场、光伏电站和储能系统联合发电运行。６．８．２３自动发电控制系统应具备下列电网调控模式：１平滑功率输出模式；２跟踪计划出力模式；３系统削峰填谷模式；４参与系统调频模式。１７６．８．２４自动电压控制系统应控制下列设备运行状态：１风力发电机组；２光伏逆变器；３储能功率变换系统；４无功补偿装置；５主变压器有载调压。Ｖ通信６．８．２５联合发电站应具备两条路由通道，应至少有一条光缆通道。６．８．２６联合发电站与电力系统直接连接的系统通信设备应与系统接人端设备一致。联合发电站内的通信设计应符合现行行业标准《电力系统通信系统设计内容深度规定》ＤＬ／Ｔ５４４７的规定。Ｖｌ电能计量６．８．２７电能计量点应根据风电场、光伏发电、储能分别设立，还应在联合发电站与电网的产权分界处设立关口电能计量点，电能计量装置应符合现行行业标准《电能计量装置技术管理规程》ＤＬ／Ｔ４４８和《电测量及电能计量装置设计技术规程》ＤＬ／Ｔ５１３７的规定。６．８．２８联合发电站应配置电能量计量系统，应包括电能量采集装置和电能表。７联合发电功率预测系统７．１一般规定７．１．１３０ＭＷ及以上风光储联合发电站应设置联合发电功率预测系统。７．１．２风电场、光伏电站功率预测应根据站址位置、气候特征和历史数据确定。最优预测策略宜根据预测时间尺度和实际需求，采用多种方法及模型确定。７．１．３电站功率预测系统应考虑检修、故障等不确定因素对电站输出功率的影响。７．１．４电站功率预测时间尺度分为短期和超短期，短期功率预测应能预测次日零时起７２ｈ的输出功率，时间分辨率应为１５ｍｉｎ；超短期功率预测应能预测未来０．２５ｈ一４ｈ的输出功率，时间分辨率不应大于１５ｍｉｎ。７．１．５风电场、光伏电站功率预测系统应分别符合现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３和《光伏发电站接人电力系统技术规定》ＧＢ／Ｔ１９９６４的规定。７．２硬件要求７．２．１功率预测系统硬件应包括功率预测服务器、数值天气预报下载服务器、功率预测工作站、物理隔离装置等，可根据需要选用数据库服务器、网络交换设备、硬件防火墙等。７．２．２服务器宜支持双路独立电源输人，采用机架式安装，宜采用冗余配置。７．２．３工作站宜采用图形工作站，并应具有良好的可靠性和可扩展性。ｌ９７．２．４系统部署方案应满足电力二次系统安全防护规定的要求。７．３软件要求７．３．１功率预测系统软件应包括数值天气预报处理模块、实时气象信息处理模块、短期预测模块、超短期预测模块、统计查询、系统管理等。７．３．２系统应具备对风电、光伏发电单独预测和联合预测的能力。７．３．３短期功率预测应符合下列规定：１应能够设置每日预测的启动时间及次数；２应支持自动启动预测和手动启动预测；３输人数据应包括数值天气预报、历史功率数据等；４预测模型应具有多样性，应分析风电场和光伏电站装机扩容对发电的影响，支持改扩建中的风电场和光伏电站的功率预测；５当风力发电机组与光伏方阵混合布置时，预测模型中应对风力发电与光伏发电之间的相互影响进行分析。７．３．４超短期功率预测应符合下列规定：１预测模型的输人应包括实测功率数据、实测气象数据及设备状态数据等；２功率预测应每巧ｍｉｎ自动预测一次，自动滚动执行。７．３．５功率预测的误差统计应符合下列规定：１应能对任意时间区间的预测结果进行误差统计；２应能对多个预测结果分别进行误差统计；３误差统计指标至少应包括均方根误差、平均绝对误差、相关性系数、最大预测误差等，各指标应按下列公式计算：均方根误差（ＲＭＳＥ）：艺（ＰＭ；一ＰＰ；）２ＲＭＳＥ＝ｃａｐ·石（７．３．５一１）平均绝对误差（ＭＡＥ）：里｝尸Ｍｉ一尸Ｐ；｝ＭＡＥ＝二二土一一一一一一一一一一一一七ａＰ．ｎ（７．３．５一２）相关性系数（ｒ）：凰［（ｐＭｉ一户Ｍ）·（ｐＰ厂户Ｐ’〕（７．３．５一３）格‘ｐＭｉ一户Ｍ）’·睿（尸·１一户Ｐ）２最大预测误差（３ｍａ二）：氏ａ二＝ｍａｘ（１尸Ｍｉ一ｐＰ。ｆ）（７．３．５一４）式中：ｎ—所有样本个数；尸Ｍｉ—１时刻的实际功率；尸Ｐｉ—１时刻的预测功率；ＣａＰ—单个风电场／光伏电站的开机容量；尸Ｍ—所有样本实际功率的平均值；尸Ｐ—所有预测功率样本的平均值。７．４性能指标７．４．１功率预测单次计算时间应小于ｓｍｉｎ。７．４．２风电场、光伏电站短期预测月均方根误差应小于２０％，超短期预测第４ｈ预测值月均方根误差应小于１５％；短期预测月合格率应大于８０％，超短期预测月合格率应大于８５％，限电时段不参与统计。７．４．３系统服务器平均无故障时间（ＭＴＢＦ）不应小于５００００ｈ。７．４．４系统月可用率应大于９９％。８站区布置８．１一般规定８．１．１风光储联合发电站总体布置设计应满足电力规划、城乡规划、土地利用规划方面的要求，综合考虑交通运输、接人系统方案、环境保护与水土保持、军事设施、矿产资源、文物保护等方面的因素。８．１．２站区布置应符合国家现行标准《光伏发龟站设计规范》ＧＢ５０７９７、《风力发电场设计规范》ＧＢ５１０９６、《电化学储能电站设计规范））ＧＢ５１０４８、（（３５ｋＶ一１１０ｋＶ变电站设计规范》ＧＢ５００５９、《２２ｏｋＶ一７５ｏｋＶ变电站设计技术规程》ＤＬ／Ｔ５２１８和《变电站总布置设计技术规程》ＤＬ／Ｔ５０５６的规定，并应符合下列规定：１风力发电、光伏发电不同场时，应各自满足相应类型的电站设计规范要求；２风力发电、光伏发电同场时，除各自满足相应类型电站的设计规范要求外，还应分析风力发电机组与光伏组件的互相影响。８．１．３站区总平面设计应包含风力发电场区布置、光伏阵列区布置、储能系统区布置、升压配电区布置、公共生活区布置和辅助生产配套设施布置设计。８．１．４电站总体布置应符合下列规定：１电站规模化开发应充分利用风能资源、太阳能资源和土地资源；２应合理利用地形、地质条件，减少土石方量；３应降低工程造价和运行成本，提高经济效益；４应满足环境保护、劳动安全和工业卫生的要求。８．２建（构）筑物的布置８．２．１建（构）筑物布置应根据总体布置要求、站址地质条件、设备型号、电源进线方向、对外交通以及有利于站房施工、设备安装与检修和工程管理等条件，经技术经济比较确定。８．２．２建筑物平面、空间组合应根据工艺要求，充分利用自然地形，紧凑合理。建筑布局应根据地域气候特征，防止和抵御寒冷、暑热、疾风、暴雨、积雪和沙尘等灾害侵袭。建筑单体应采取防洪、防涝、防震、防滑坡等安全及防灾措施。８．２．３辅助和附属建筑布置应根据工艺要求和使用功能统一规划，宜采用联合建筑和多层建筑。８．２．４配电装置布置应使通向升压变电站的线路在人口处的交叉和转角的数量最少，场内道路和低压电力、控制电缆的长度最短，以及各配电装置和主变压器之间连接的长度最短。８．２．５电站监控室宜能观察到进出变电站及储能区域的主要出人口。８．３辅助生产配套设施布置８．３．１道路设计应符合电站总体规划，满足运行、检修、消防和大件设备运输和吊装等要求，综合考虑道路状况、自然条件等因素。应坚持节约用地原则，宜利用已有道路或路基，不占或少占耕地，便利农田排灌，重视水土保持和环境保护，因地制宜、就地取材，降低工程造价。８．３．２进站道路和站内道路设计，应符合国家现行标准《光伏发电站设计规范》ＧＢ５０７９７、《风力发电场设计规范》ＧＢ５１０９６、《电化学储能电站设计规范》ＧＢ５１０４８、《变电站总布置设计技术规程》ＤＬ／Ｔ５０５６和《厂矿道路设计规范》ＧＢＪ２２的规定。８．３．３施工道路和检修道路应采用环形布置；成环有困难时，应具备回车条件。２３８．３．４施工道路宜与检修道路相结合。施工道路路基宽度应根据施工吊装设备通行宽度的要求适当加宽。８．３．５主要进站道路应与通向城镇的现有公路相连接，连接宜短捷且方便行车，宜避免与铁路线交叉。８．３．６场地排水方式应根据站区地形、降雨量、土质类别、竖向布置及道路布置确定，宜采用地面自然散流排渗，雨水明沟、暗沟（管）或混合排水方式。８．４竖向布置８．４．１电站的公共生活区、升压配电区、储能系统区竖向布置应根据生产要求、工程地质、水文气象条件、场地标高等因素确定，并应符合下列规定：１应利用地形减少场地平整土石方量，降低场地平整的费用，并应避免施工区场地表土层的大面积破坏，防止水土流失，应使挖方量与填方量接近，在填、挖方量无法达到平衡时，应落实取土或弃土地点；２站区场地的最小坡度宜为０．５％一２％，应与建筑物、道路及场地的雨水容井、雨水口的设置相适应，并按当地降雨量和场地土质条件等因素确定；３地处山坡地区光伏发电站的竖向布置，应在满足工艺要求的前提下合理利用地形，节省土石方量并确保边坡稳定；４场地整体应坡向布置生活、消防水池等水源供给点以及一体化污水处理装置、化粪池等污水排放点，供水点宜布置在海拔较高处，污水排放点宜布置在海拔较低处。８．４．２建（构）筑物及道路等标高的确定应满足生产使用方便的要求。地上、地下设施中的基础、管线，管架、管沟、隧道及地下室等的标高和布置应统一安排、合理交叉、便于维护、排水畅通。８．４．３场地排水系统设计应根据地形、工程地质、地下水位等因素确定，并应符合下列规定：２４１场地排水系统设计应按规划容量确定，并应使每期工程排水畅通；２当室外沟道高于设计地坪标高时，应有过水措施，或在沟道的两侧设排水设施；３山区或丘陵地区联合发电站，在站区边界处应有防止山洪流人站区的设施。８．４．４公共生活区自然地形坡度在５写￣８％时，竖向布置宜采用阶梯式布置。８．４．５场地设计坡度应根据设备布置、土质条件、排水方式确定。８．４．６主要生产建筑物的底层设计标高应高出室外地坪０．３ｍ及以上，其他建筑物底层设计标高应高出室外地坪。．１５ｍ及以上。８．５风力发电机布置８．５．１风力发电机布置应分析风力发电机组与光伏电站间的相互影响。８．５．２风力发电场区与光伏阵列区分区布置时，风力发电场区宜位于光伏方阵区北侧。８．５．３当风力发电机组与光伏阵列同场布置时，应在满足风力发电机组布置要求的前提下，分析场址光照条件，计算阴影遮挡范围，宜避免风力发电机组、风电场内电气设备、场内集电线路等对光伏组件的阴影遮挡。８．６光伏方阵布置８．６．１光伏方阵应综合站区地形、风力发电机组等设备、施工条件、接人条件、线路敷设等因素合理布置。８．６．２光伏方阵布置宜保证每天９：００一１５：００（当地真太阳时）时段内风力发电机组、就地升压配电设备和集电线路等设备及建（构）筑物对其不造成遮挡。方阵中各排、列的布置间距应符合现２５行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。８．６．３光伏方阵区电缆的敷设路径应根据站内道路、管沟、集电线路、基础构造及施工、检修等因素确定。８．７储能系统布置８．７．１储能系统布置应遵循安全、可靠、适用的原则，便于安装、操作、检修和调试，预留分期扩建条件。８．７．２储能系统的布置形式应根据安装地点的环境条件、设备性能要求和当地实际情况确定。８．７．３户外储能系统和集成在集装箱内的储能系统，设备的防污、防盐雾、防风沙、防湿热、防水、防严寒等性能应与当地的环境条件相适应。８．７．４储能系统宜与变电站合并布置，储能系统宜与变电站分区布置。８．７．５对环境要求差异较大的设备宜分隔布置。８．８站区安全防护设施８．８．１站区安全防护系统的防护级别应与被防护对象的风险等级相适应，根据使用功能、管理要求和建设投资等因素，进行综合设计、同步施工和独立验收。８．８．２安全防护设施应包括人侵报警系统和视频监控系统，各系统应能独立运行，其设计应符合现行国家标准《安全防范工程技术标准》ＧＢ５０３４８、《人侵报警系统工程设计规范》ＧＢ５０３９４和《视频安防监控系统工程设计规范》ＧＢ５０３９５的规定。８．８．３站区应根据总体纵深防护和局部纵深防护的原则，分别或综合设置建筑物（群）和构筑物（群）周界防护、建（构）筑物内（外）区域或空间防护、重点实物目标防护系统。８．８．４防护系统的前端应安装人侵探测设备，构成点、线、面、空２６间或其组合的综合防护系统，应按时间、区域、部位任意编程设防和撤防，并应与视频安防监控、人侵报警、火灾报警等系统联动控制。防护级别不应低于三级防护。８．８．５防护系统应对设备运行状态和信号传输线路进行检验，对故障应及时报警，并应具有防破坏报警功能。８．８．６防护系统供电应安全、可靠，宜由监控中心统一供电，应设置备用电源。９电气９．１一般规定９．１．１电气设计应符合国家现行标准《光伏发电站设计规范》ＧＢ５０７９７、《风力发电场设计规范》ＧＢ５１０９６、《电化学储能电站设计规范》ＧＢ５１０４８、《３５ｋＶ一１１０ｋＶ变电站设计规范》ＧＢ５００５９和《２２ＯｋＶ￣７５ＯｋＶ变电站设计技术规程》ＤＬ／Ｔ５２１８的规定。９．１．２电气主接线应根据风光储联合发电站在电网中的地位、出线回路数、设备特点及负荷特性等条件确定，并应满足供电可靠、运行灵活、操作检修方便、节约投资等要求。９．１．３变电站主变压器的数量和容量应根据联合发电站的规模、电力系统送出条件和运行方式等综合考虑确定。主变压器容量应根据风力发电与光伏发电额定容量，经技术经济论证后确定。９．２主变压器９．２．１变压器的选择宜符合现行国家标准《油浸式电力变压器技术参数和要求》ＧＢ／Ｔ６４５１、《干式电力变压器技术参数和要求》ＧＢ／Ｔ１０２２８、《三相配电变压器能效限定值及能效等级》ＧＢ２００５２、《电力变压器能效限定值及能效等级》ＧＢ２４７９０的规定，宜选择标准容量。９．２．２风力发电机组升压变压器容量应与机组容量匹配，宜选用无励磁调压、空载损耗低的节能型变压器，且宜采用箱式变电站形式。９．２．３光伏方阵内的就地升压变压器容量应与光伏方阵单元模块最大输出功率匹配，宜选用无励磁调压、空载损耗低的节能型变压器，且宜采用箱式变电站形式。２８·，．２．４储能电站内的变压器容量应与各储能单元模块最大充放电功率匹配，宜选用无励磁调压、空载损耗低的节能型变压器。９．３电气主接线９．３．１风光储联合发电站中，风力发电机组、光伏发电单元、储能单元模块与变电站汇流母线的连接方式应根据运行可靠性、灵活性、经济性和维修方便等条件综合比较确定。同种发电类型宜采用辐射式或“Ｔ”接式接线。９．３．２变电站汇流母线宜采用单母线或单母线分段接线。风力发电、光伏发电、储能系统宜根据配比需要分别接于同一或不同汇流母线上。９．３．３当变电站装有两台及以上主变压器时，低压侧汇流母线宜采用单母线分段接线，分段方式宜考虑当其中一台主变压器停运时，有利于其他主变压器的载荷分配。９．３．４当变电站送出线为一回时，高压侧应根据升压变压器数量采用线路变压器组接线或单母线接线；当变电站送出线为两回时，高压侧宜采用单母线分段接线或双母线接线。９．３．５变电站中性点接地方式应根据电力系统的要求确定。９．３．６风力发电机组升压变高压侧宜设置断路器或负荷开关，低压侧宜设置断路器。９．３．７光伏发电站逆变器数量和升压变容量应根据光伏发电单元容量和布局、光伏组件类型、逆变器技术参数，经技术经济比较确定，宜按光伏发电单元采用逆变器一就地升压变单元接线方式。９．３．８光伏发电单元高压侧宜设置断路器或负荷开关，低压侧宜设置断路器。９．４站用电系统９．４．１风光储联合发电站的变电站，当有两台及以上主变压器时，宜装设两台容量相同可互为备用的站用变压器，每台站用变压２９器容量应按全站计算负荷选择。两台站用变压器可分别接自主变压器低压侧不同段母线，也可从变电站外引人一个可靠的低压备用电源，并装设一台站用变压器。９．４．２风力发电机组自用电应由箱式变压站低压侧引接，应配置小型降压变压器。变压器宜采用低损耗干式变压器。９．４．３光伏发电单元就地逆变升压室的自用电，可由逆变器交流出线侧引接。自用电系统宜设置备用电源，可由临近的光伏方阵单元引接或设置ＵＰＳ。９．４．４储能系统站用变压器宜单独配置，且宜装设两台容量相同可互为备用的站用变压器，站用变压器可由联合发电站变电站的低压侧母线引接。９．４．５站用电接线及供电方式应符合下列规定：１站用电低压配电宜采用中性点直接接地的ＴＮ系统，动力和照明共用的供电方式，额定电压应为３８ｏＶ／２２ＯＶ；２站用电低压母线宜采用单母线分段接线，每台站用变压器各接一段母线；３站用电重要负荷宜采用双回路供电方式。９．４．６风光储联合发电站宜设置固定检修电源，并应设置漏电保护装置。９．５直流系统及ＵＰＳ９．５．１控制直流母线宜采用单母线或单母线分段接线。采用单母线分段时，蓄电池应切换至任意一段母线。９．５．２操作电源宜采用两组１１０Ｖ或２２０Ｖ蓄电池。蓄电池组应采用性能可靠、维护量少的蓄电池，当冲击负荷较大时，可采用高倍率蓄电池。９．５．３充电装置宜采用高频开关充电装置，配置两套充电装置。９．５．４蓄电池组的容量应符合下列规定：１有人值班时应为全站事故停电ｌｈ的放电容量；３０２无人值班时应全站事故停电Ｚｈ的放电容量；３事故放电末期最大冲击负荷容量。９．５．５通信设备的直流电源宜独立设置专用蓄电池直供，容量应满足事故期间维持供电Ｚｈ一３ｈ的放电容量。９．５．６交流不停电电源系统（ＵＰＳ）宜采用主机冗余配置方式，也可采用模块化Ｎ＋１冗余配置，容量应满足全站ＵＰＳ负荷供电的要求。ＵＰＳ宜采用站内直流系统作为后备电源。ＵＰＳ的负荷供电宜采用辐射方式。９．５．７直流系统及ＵＰＳ中当储能电站具备应急供电功能时，宜将变电站直流系统与储能电站共用一套。９．６配电装置９．６．１电站配电装置的设计应符合现行国家标准（（３一１１０ｋＶ高压配电装置设计规范》ＧＢ５００６０和现行行业标准《高压配电装置设计规范》ＤＬ／Ｔ５３５２的规定。９．６．２１１０ｋＶ及以上电压等级配电装置宜采用ＧＩＳ设备或户外中型配电装置，３５ｋＶ及以下电压等级宜采用户内配电装置开关柜设备。９．６．３风力发电机组升压后的配电装置可采用开关柜设备，与变压器组成箱式变压站形式，也可采用户外中型配电装置。９．６．４光伏发电单元升压后的配电装置宜采用开关柜设备，与变压器组成箱式变压站形式。９．６．５储能电站的配电装置宜采用户内配电装置开关柜设备。９．７无功补偿装置９．７．１变电站无功功率补偿装置形式和容量应按无功功率的分布情况、无功功率的大小、无功功率的波动幅度和波动频率、谐波电流的发生量和所接人电网的背景谐波值等因素综合分析。９．７．２１０ｋＶ一“ｋＶ并联电容器组或滤波装置布置形式应根据３ｌ环境条件、设备性能和当地经验综合分析。９．７．３１０ｋＶ￣６６ｋＶ静止无功补偿装置的相控电抗器和滤波支路宜采用屋外或半露天布置方式。采用半露天布置时，应选用屋外型设备。当布置单相空芯电抗器时，电抗器与周围建（构）筑物中铁磁材料的空间距离应满足电抗器技术要求。９．８电气二次９。８。１装置：１２３电站应按电力系统安全运行需要装设下列保护及自动按出线配置线路保护；按母线接线形式配置母线保护（失灵保护）；按现行国家标准《电力系统安全稳定导则｝）ＧＢ３８７５５的规定装设安全自动控制装置；４主变压器保护；５无功装置保护、站用变压器保护；６光伏发电站继电保护及安全自动装置；７风力发电机组及风电场继电保护及安全自动装置；８储能系统继电保护及安全自动装置；９故障录波装置。９．８．２继电保护和安全自动装置的设计，应符合现行国家标准《继电保护和安全自动装置技术规程》ＧＢ／Ｔ１４２８５、《光伏发电站设计规范》ＧＢ５０７９７、《电化学储能电站设计规范》ＧＢ５１０４８、《风力发电场设计规范》ＧＢ５１０９６、《电力系统安全自动装置设计规范》ＧＢ／Ｔ５０７０３的规定。９．８．３电站均应采用微机型继电保护和安全自动装置，继电保护应满足“可靠性、选择性、速动性、灵敏性”的要求，需要双重化配置的保护应保证每套保护装置功能独立完备、安全可靠。９．８．４电站应配置一套公用的时钟同步系统，主时钟应双重化配置，支持北斗系统和ＧＰＳ标准授时信号，时钟同步精度和守时精３２度应满足站内设备的对时精度要求。９．８．５电站应设置辅助控制系统，设备配置应根据电站规模确定。９．８．６辅助控制系统应实现全站图像监视及安全警卫、火灾报警、消防、照明、采暖通风、环境监测等系统的智能联动控制。辅助控制系统不宜配置独立后台系统。９．８．７辅助控制系统通信标准宜符合现行行业标准《变电站通信网络和系统》ＤＬ／Ｔ８６０的规定。９．８．８辅助控制系统设计应符合现行国家标准《安全防范工程技术标准》ＧＢ５０３４８的规定。９．８．９主控制室、继电器室等二次设备室应根据联合发电站的运行管理模式、光伏发电站、风电场、储能电站和变电站的地理位置及布置特点确定。联合发电站不宜设独立的通信机房。当按无人值班运行管理模式建设时，不宜设独立的主控制室。９．８．１０主控制室的位置选择应满足便于巡视和观察屋外主要设备、节省控制电缆、噪声干扰小和有较好的朝向等要求。９．８．ｎ风光储联合发电站控制室宜统一设置，主控制室宜按规划建设规模一次建成。电气二次设备布置在继电器室，继电器室面积应满足设备布置和定期巡视维护要求，屏位应按电站规划容量一次建成，并留有余地。屏、柜的布置宜与配电装置间隔排列次序对应。９．８．１２主控制室、继电器室的设计和布置应满足监控系统、继电保护设备的抗电磁干扰能力要求，当设备不满足相应的抗干扰试验等级要求时应采取抗干扰措施。９．８．１３电气设备的控制、测量和信号应符合国家现行标准《火力发电厂、变电站二次接线设计技术规程》ＤＬ／Ｔ５１３６、《光伏发电站设计规范》ＧＢ５０７９７、《电化学储能电站设计规范》ＧＢ５１０４８、《风力发电场设计规范》ＧＢ５１０９６的规定。９．８．１４控制电缆选择及敷设应符合国家现行标准《电力工程电３３缆设计标准》ＧＢ５０２１７和《火力发电厂、变电站二次接线设计技术规程》ＤＬ／Ｔ５１３６的规定。９．８．１５光缆的选择应根据传输性能、使用环境确定。９．８．１６联合发电站监控系统应包括风电场计算机监控系统、光伏电站计算机监控系统、储能电站计算机监控系统、变电站计算机监控系统。联合发电站监控中心应具备联合发电站监控系统、自动发电控制系统（ＡＧＯ和自动电压控制系统（ＡＶＣ）（图９．８．１６）。电网调度调度数据网监控中心一鹰到匹口风电场监控系统风电场储能电站监控系统光伏电站储能电站变电站监控系统变电站图９．８．１６联合发电站监控系统逻辑关系图９．８．１７电站宜采用有人值班或少人值班的控制方式。风电场、光伏电站、储能电站和变电站应采用计算机监控，并应接人风光储联合发电站监控系统。９．８．１８电站监控系统宜采用兼容的软硬件，构成统一的监控平台。不同监控系统应避免软件及功能交叉与重复。９．８．１９联合发电站监控系统设计应采取安全防范措施。３４９．８．２０风电场、光伏电站和储能电站计算机监控系统应具有自动控制、测量和信号功能，并应符合下列规定：１就地监控系统应就地监控单台风力发电机组、光伏逆变器、储能变换器状况；２风电场计算机监控系统应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定；３光伏电站计算机监控系统应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定；４储能电站计算机监控系统应符合现行国家标准《电化学储能电站设计规范》ＧＢ５１０４８的规定。９．８．２１变电站计算机监控系统应符合现行国家标准《３５ｋＶ一１１０ｋＶ变电站设计规范》ＧＢ５００５９和现行行业标准（（２２０ｋＶ￣７５ＯｋＶ变电站设计技术规程》ＤＬ／Ｔ５２１８的规定。９．９过电压保护和接地９．９．１系统过电压保护设计应符合现行国家标准《交流电气装置的过电压保护和绝缘配合设计规范》ＧＢ／Ｔ５００６４的规定。９．９．２系统交流电气装置接地设计应符合现行国家标准《交流电气装置的接地设计规范》ＧＢ／Ｔ５００６５的规定。９．９．３建筑物的过电压保护和接地除应满足上述要求外，尚应符合现行国家标准《建筑物防雷设计规范》ＧＢ５００５７的规定。９．９．４风力发电场过电压保护和接地设计应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定。９．９．５光伏发电站过电压保护和接地设计应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。９．９．６变电站和储能电站的接地系统应统一设计。９．９．７风力发电系统和光伏发电系统的接地可采用独立接地系统，接地电阻不满足要求时，应采取降阻措施，宜采用与其他系统互联的方案。风光同场时接地应统一设计。３５９．１０电缆选择与敷设９．１０．１电缆选择与敷设应符合现行国家标准《电力工程电缆设计标准））ＧＢ５０２１７的规定。９．１０．２集中敷设于沟道、槽盒中的电缆宜选用阻燃电缆。９．１０．３动力电缆宜与控制电缆和通信电缆分开排列、敷设。９．１０．４当蓄电池直流引出线为电缆时，正负极引出线应采用单芯电缆。９．１１集电线路９．１１．１集电线路应根据电站规模、集电电压等级、风机及光伏阵列分布情况，对风力发电机和光伏发电单元进行分组，每组应共用一回集电线路接人汇集站，且风力发电与光伏发电宜采用不同集电回路。９．１１．２风电场集电线路宜采用架空线路形式，光伏发电站集电线路敷设方式应经技术经济比较后确定。重覆冰、走廊限制、基础施工困难等不利于架空线路施工维护或有景观要求的地区，应采用电缆形式。集电线路跨（钻）地上附着物可采用架空与电缆相结合的方式。９．１１．３集电线路走廊应满足电站总体设计要求，综合分析机位及光伏阵列分布、地形、地貌、运行、施工、交通条件及路径长度等因素确定，风力发电和光伏发电集电线路宜布置在同一走廊内，对位于同一路径走廊的架空线路宜采用同塔（杆）多回路。９．ｎ．４当集电线路采用架空线路时，应符合现行国家标准《６６ｋＶ及以下架空电力线路设计规范》ＧＢ５００６１的规定，风电场架空线路还应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定。９．１１．５风电场、光伏发电站内的光纤通信电缆宜与集电线路一同敷设。９．１１．６架空线路的杆塔应避免对光伏组件造成阴影遮挡。１０建筑与结构１０．１一般规定１０．１．１建（构）筑物设置应根据工艺资料、总体布置要求，并结合安全可靠、经济适用、环境协调及有利施工、安装、检修等条件确定。１０．１．２建筑设计除应满足电气设备运行要求外，还应满足城市规划要求和环境、噪声、景观、节能要求。１０．１．３结构设计安全标准应符合现行国家标准《工程结构可靠性设计统一标准》ＧＢ５０１５３的规定。１０．１．４建（构）筑物设计应留有扩建的可能性。主控通信楼或配电装置楼等生产建筑物宜按规划要求一次建成。１０．２联合发电站建筑１０．２．１建筑物设计应符合下列规定：１应满足设备布置、安装、运行、检修、办公及生活的要求；２应满足内外交通运输的要求；３应满足站房结构布置的要求；４应满足站房内采暖、通风和采光的要求；５应满足防火、防潮、防尘、防噪声的要求；６应满足电力工程项目建设用地指标的要求；７按建筑物的功能要求，应合理采用联合布置。１０．２．２建筑设计应采取建筑节能措施，节能设计应满足建筑功能和使用质量的要求，并应符合下列规定：１应满足建筑围护结构的基本热工性能；２宜利用自然采光。３７·１０．２．３建筑物门窗应根据建筑物通风、采暖和采光要求布置，对有空调装置、严寒和寒冷地区的房间宜采用高效节能门窗。１０．２．４建筑物屋面保温隔热层可根据当地气候条件和站房内通风、采暖要求设置。１０．２．５建筑物应预留设备搬人口，设备搬人口可结合门窗洞或非承重墙设置。１０．２。６电池室设计应符合现行国家标准《电化学储能电站设计规范》ＧＢ５１０４８的规定。１０．２．７建筑防火分区应符合现行国家标准《火力发电厂与变电站设计防火标准》ＧＢ５０２２９、《风力发电场设计规范》ＧＢ５１０９６、《建筑设计防火规范》ＧＢ５００１６及《电化学储能电站设计规范））ＧＢ５１０４８的规定。１０．２．８屋面防水等级应根据建筑物的性质、重要程度、使用功能要求确定，屋面排水宜采用有组织排水。采用内排水时，控制室和电气设备室不宜设置内排雨水管。１０．２．９高度超过６ｍ的建筑物应在室外设置通向屋面的爬梯。１０．２．１０屋外构筑物应采用有效的防腐措施。钢结构应采用热浸镀锌、喷锌或其他防腐措施；对处于严重锈蚀地区的钢构件、易积水和难以维修的部位，宜采取加强防腐措施。１０．２．ｎ架构、设备支架等构筑物应根据电压等级、规模、施工及运行条件、制作水平、运输条件及当地的气候条件确定，外形应相互协调。１０．３联合发电站结构１０．３．１结构安全等级应为二级，设计使用年限应为５０年。１０．３．２结构形式、地基处理方案应综合分析地基土质、站房结构特性、施工条件和运行要求等因素，经技术经济比较后确定。１０．３．３建（构）筑物地基与基础设计应符合国家现行标准《建筑地基基础设计规范》ＧＢ５０００７、《建筑桩基技术规范｝）ＪＧＪ９４和《建３８·筑地基处理技术规范））ＪＧＪ７９的规定。１０．３．４建（构）筑物抗震设防烈度应按国家相关规定确定。抗震设防烈度为６度及以上的建（构）筑物地震设防要求，应符合现行国家标准《建筑抗震设计规范》ＧＢ５００１１和《构筑物抗震设计规范》ＧＢ５０１９１的规定。１０．３．５建（构）筑物结构构件应根据承载能力极限状态计算及正常使用极限状态验算，结构应满足承载能力、稳定、变形、抗裂、抗震的要求，并应符合现行国家标准《混凝土结构设计规范》ＧＢ５００１０、《钢结构设计标准》ＧＢ５００１７和《砌体结构设计规范》ＧＢ５０００３的规定。１０．３．６建筑结构体系可采用钢筋混凝土结构、钢结构或砌体结构，并应按建筑特性、自然条件综合比较确定。１０．３．７结构设计应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７、《风力发电场设计规范》ＧＢ５１０９６和《电化学储能电站设计规范》ＧＢ５１０４８的规定。１０．３．８变电站结构设计应符合国家现行标准《３５ｋＶ一１１０ｋＶ变电站设计规范》ＧＢ５００５９和《２２ＯｋＶ￣７５ＯｋＶ变电站设计技术规程》ＤＬ／Ｔ５２１８的规定。１１给水排水、暖通与空调１１．１一般规定１１．１．１给水排水系统、暖通与空调系统应按照联合发电站规划容量统一规划，分期建设。对于扩建工程，应充分发挥原有设施的效能。ｎ．１．２变电站、储能区、生活区的给水排水系统宜统一考虑、集中设置。１１．２给水排水ｎ．２．１给水排水应满足生产、生活用水要求，且应符合现行国家标准《建筑给水排水设计标准》ＧＢ５００１５和《电化学储能电站设计规范》ＧＢ５１０４８的规定。１１．２．２给水排水设计应合理利用水资源和保护水体，排水设计应符合现行国家标准《污水综合排放标准》ＧＢ８９７８的规定。ｎ．２．３给水设计应优先选用市政水源。市政水源不能满足要求时，可选用地表水或地下水（深井水）。消防用水应符合现行国家标准《消防给水及消火栓系统技术规范》ＧＢ５０９７４的规定，生活用水水质应符合现行国家标准《生活饮用水卫生标准》ＧＢ５７４９的规定。１１．２．４当场外生活供水管网压力不满足要求时，宜采用气压供水或变频调速供水方式。生活给水管应采用钢塑复合管或无规共聚聚丙烯管（ＰＰＲ）。ｎ．２．５当设有高水位水箱时，高度应按最不利处的配水点所需水压计算。严寒和寒冷地区的水箱应有防冻措施。１１．２．６排水系统设计应符合下列规定：４０１站区雨水、生活排水、生产废水宜采用分流制；２雨水排水方式应根据地形及降水量确定，场地周围有市政管网时宜采用有组织排水，场地周围无市政管网时宜采用无组织排水；３处理达标后的生活污水、废水及雨水收集，宜作为绿化及冲洗道路用水；４在湿陷性黄土区域或膨胀土区域，排水必须引到地基基础影响范围以外；５室内排水宜采用硬质聚氯乙烯管（Ｕ一ＰＶＣ），集控站区室外排水宜采用埋地塑料管。ｎ．２．７液流电池储液罐应布置在酸液流槽内。当设有酸液事故储存池时，酸液流槽容积宜按最大一组电池组正负极两罐酸液容量的２０％设计；当未设有酸液事故储存池时，酸液流槽容积宜按最大一组电池组正负极两罐酸液容量的１００％设计。酸液事故储存池容积宜按最大一组电池组正负极两罐酸液容量的１００％设计。ｎ。２．８液流电池室排水管道应采用耐酸材料。１１．３暖通与空调ｎ．３．１采暖通风设计应符合下列规定：１应符合现行国家标准《工业建筑供暖通风与空气调节设计规范》ＧＢ５００１９和《电化学储能电站设计规范》ＧＢ５１０４８的规定；２严寒和寒冷地区建筑物宜采用电采暖形式；３控制室、继保室、通信机房和监控机房等应设置空气调节装置；４电采暖系统应设置温控装置。１１．３．２建筑物采暖通风及空调应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定。ｎ．３．３位于严寒和寒冷地区的联合发电站应设置供暖设施，其·４１他地区可根据工艺与设备需要确定。电池室内不应采用明火取暖。铅酸电池、液流电池等有氢气析出的电池室，采用电采暖时应采用防爆型设备。１１．３．４电池室内设计温度参数应符合表１１．３．４的规定。表ｎ．３．４电池室内设计温度参数【℃）储能电池类型运行环境温度铅酸电池２０￣２５锉电池２０￣３０液流电池０￣４０ｎ．３．５电池室内通风量应按空气中的最大含氢量不超过０．７％计算，且不应小于３次／ｈ。铅酸电池、液流电池等有氢气析出的电池室，通风空调设备应采用防爆型设备。１１．３．６电气设备房间内不应布置有压的水管、蒸气管道。１２环境保护与水土保持１２．１一般规定１２．１．１环境保护和水土保持设计应符合当地环境保护和水土保持规划。１２．１．２环境保护和水土保持设计应满足国家产业政策、发展循环经济及防治水土流失的要求，采用清洁生产工艺、环保材料和水保设施，建设、运行和生活过程产生的污染物及生态环境影响应采取防治措施和水保措施。１２．１．３环境保护与水土保持设施应与主体工程同时设计、同时施工、同时投人运行。１２．２环境保护１２．２．１电站的电磁辐射对周围环境的影响应符合现行国家标准《电磁环境控制限值》ＧＢ８７０２的规定。１２．２．２工程设计中应选用低电磁辐射水平和低噪声的设备。１２．２．３电站噪声对周围环境的影响应符合现行国家标准《工业企业厂界环境噪声排放标准》ＧＢ１２３４８和《声环境质量标准》ＧＢ３０９６的规定。１２．２．４电站的污水和废水应分类收集、输送和处理，有条件的应接人城镇排水管网，无条件的可在站内收集处理、回收利用或达标排放。对外排放的水质应符合现行国家标准《污水综合排放标准》ＧＢ８９７８的规定。１２．２．５污水排放口的设置应满足地方环境保护部门的要求。１２．３水土保持１２．３．１水土保持设计应符合现行国家标准《生产建设项目水土保持技术标准》ＧＢ５０４３３的规定。１２．３．２工程设计方案应控制和减少对原地貌、地表植被、水系的扰动和损毁，保护原地表植被、表土及结皮层，减少水土资源占用，提高利用效率。１２．３．３在施工期电站的水土保持防治措施宜分阶段进行，并针对边坡防护、土地整治、防洪导排、降水蓄渗、临时防护、植被种植、防风固沙等相关的工程进行方案设计。１２．３．４开挖、填筑的场地宜采取拦挡、护坡、截排水及其他整治措施。１２．３．５临时施工用地在施工结束后应进行土地整治，采取水土保持措施，恢复原有利用功能。１３职业安全１３．０．１联合发电站设计应符合国家现行的职业安全与职业病危害防治相关标准的规定，并应贯彻“安全第一、预防为主、综合治理”的方针。１３．０．２职业安全与职业病危害防护设施应与主体工程同时设计、同时施工、同时投人生产和使用。１３．０．３储能电池室、配电间、逆变器室、变压器室、综合楼、库房、车库、作业场所等的防火分区、防火隔断、防火间距、安全疏散和消防通道设计均应符合现行国家标准《建筑设计防火规范》ＧＢ５００１６、《建筑内部装修设计防火规范》ＧＢ５０２２２、《火力发电厂与变电站设计防火标准》ＧＢ５０２２９、《光伏发电站设计规范》ＧＢ５０７９７和《电化学储能电站设计规范》ＧＢ５１０４８的规定。１３．０．４防爆设计应符合现行国家标准《爆炸危险环境电力装置设计规范》ＧＢ５００５８、《电力工程电缆设计标准》ＧＢ５０２１７和《交流电气装置的接地设计规范》ＧＢ／Ｔ５００６５的规定。１３．０．５电气设备布置应满足带电设备安全防护距离的要求，并应采取隔离防护措施和防止误操作的措施，且应符合国家现行标准《高压配电装置设计规范》ＤＬ／Ｔ５３５２和《电气设备安全设计导则》ＧＢ／Ｔ２５２９５的规定。１３．０．６联合发电站应设置防直击雷设施，并应采取安全接地等措施，且应符合现行国家标准《建筑物防雷设计规范》ＧＢ５００５７、（（交流电气装置的接地设计规范》ＧＢ／Ｔ５００６５和《交流电气装置的过电压保护和绝缘配合设计规范》ＧＢ／Ｔ５００６４的规定。１３．０．７防电灼伤设计应符合现行国家标准《电气设备安全设计导则》ＧＢ／Ｔ２５２９５和《电力安全工作规程发电厂和变电站电气４５部分》ＧＢ２６８６０的规定。１３．０．８防坠落伤害设计应符合现行国家标准《机械安全防护装置固定式和活动式防护装置的设计与制造一般要求》ＧＢ／Ｔ８１９６和《生产设备安全卫生设计总则》ＧＢ５０８３的规定。１３．０．９防暑、防寒、防潮、防噪声设计应符合现行国家职业卫生标准《工业企业设计卫生标准》和现行国家标准《工业建筑供暖通风与空气调节设计规范》ＧＢ５００１９的规定。１３．０．１０防非电离辐射和电离辐射设计应符合现行国家职业卫生标准《工业企业设计卫生标准》和《工作场所有害因素职业接触限值第２部分：物理因素》的规定。１４消防１４．０．１消防设计应贯彻“预防为主、防消结合”的原则，防止或减少火灾损失，保障人身和财产安全。１４．０．２消防设计应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７、《风力发电场设计规范》ＧＢ５１０９６、《电化学储能电站设计规范》ＧＢ５１０４８、《建筑设计防火规范》ＧＢ５００１６和《火力发电厂与变电站设计防火标准》ＧＢ５０２２９的规定。１４．０．３消防给水设计应符合现行国家标准《消防给水及消火栓系统技术规范》ＧＢ５０９７４的规定。１４．０．４储能系统建筑物宜与其他生产、生活建筑物分区布置。１４．０．５建筑物的灭火器设置应符合现行国家标准《建筑灭火器配置设计规范》ＧＢ５０１４０的规定。本标准用词说明１为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：１）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；２）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；３）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；４）表示有选择，在一定条件下可以这样做的，采用“可”。２条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。引用标准名录《砌体结构设计规范》ＧＢ５０００３《建筑地基基础设计规范》ＧＢ５０００７《混凝土结构设计规范》ＧＢ５００１０《建筑抗震设计规范》ＧＢ５００１１《建筑给水排水设计标准》ＧＢ５００１５《建筑设计防火规范》ＧＢ５００１６《钢结构设计标准》ＧＢ５００１７《工业建筑供暖通风与空气调节设计规范》ＧＢ５００１９《厂矿道路设计规范》ＧＢＪ２２《建筑物防雷设计规范》ＧＢ５００５７《爆炸危险环境电力装置设计规范》ＧＢ５００５８（（３５ｋＶ￣１１０ｋＶ变电站设计规范））ＧＢ５００５９（（３一１１０ｋＶ高压配电装置设计规范））ＧＢ５００６０《６６ｋＶ及以下架空电力线路设计规范》ＧＢ５００６１《交流电气装置的过电压保护和绝缘配合设计规范》ＧＢ／Ｔ５００６４《交流电气装置的接地设计规范》ＧＢ／Ｔ５００６５《建筑灭火器配置设计规范》ＧＢ５０１４０《工程结构可靠性设计统一标准》ＧＢ５０１５３《构筑物抗震设计规范》ＧＢ５０１９１《电力工程电缆设计标准》ＧＢ５０２１７《建筑内部装修设计防火规范》ＧＢ５０２２２《火力发电厂与变电站设计防火标准》ＧＢ５０２２９《安全防范工程技术标准》ＧＢ５０３４８４９《人侵报警系统工程设计规范》ＧＢ５０３９４（（视频安防监控系统工程设计规范》ＧＢ５０３９５（（生产建设项目水土保持技术标准》ＧＢ５０４３３（（电力系统安全自动装置设计规范》ＧＢ／Ｔ５０７０３《光伏发电站设计规范》ＧＢ５０７９７《消防给水及消火栓系统技术规范》ＧＢ５０９７４（（电化学储能电站设计规范》ＧＢ５１０４８《风力发电场设计规范》ＧＢ５１０９６《声环境质量标准》ＧＢ３０９６《生产设备安全卫生设计总则》ＧＢ５０８３《生活饮用水卫生标准》ＧＢ５７４９《油浸式电力变压器技术参数和要求》ＧＢ／Ｔ６４５１《机械安全防护装置固定式和活动式防护装置的设计与制造一般要求》ＧＢ／Ｔ８１９６《电磁环境控制限值》ＧＢ８７０２《污水综合排放标准》ＧＢ８９７８《干式电力变压器技术参数和要求》ＧＢ／Ｔ１０２２８（（电能质量供电电压偏差》ＧＢ／Ｔ１２３２５（（电能质量电压波动和闪变》ＧＢ／Ｔ１２３２６《工业企业厂界环境噪声排放标准》ＧＢ１２３４８《继电保护和安全自动装置技术规程》ＧＢ／Ｔ１４２８５（（电能质量公用电网谐波》ＧＢ／Ｔ１４５４９《电能质量三相电压不平衡》ＧＢ／Ｔ１５５４３《风电场风能资源测量方法》ＧＢ／Ｔ１８７０９《风电场风能资源评估方法》ＧＢ／Ｔ１８７１０《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３（（光伏发电站接人电力系统技术规定》ＧＢ／Ｔ１９９６４（（三相配电变压器能效限定值及能效等级》ＧＢ２００５２《电力变压器能效限定值及能效等级》ＧＢ２４７９０５０·《电气设备安全设计导则》ＧＢ／Ｔ２５２９５《电力安全工作规程发电厂和变电站电气部分》ＧＢ２６８６０《光伏发电站太阳能资源实时监测技术要求》ＧＢ／Ｔ３０１５３《太阳能资源测量总辐射》ＧＢ／Ｔ３１１５６《电网运行准则》ＧＢ／Ｔ３１４６４《电化学储能系统接人电网技术规定》ＧＢ／Ｔ３６５４７《电力系统电化学储能系统通用技术条件》ＧＢ／Ｔ３６５５８《电力系统安全稳定导则》ＧＢ３８７５５《工业企业设计卫生标准》《工作场所有害因素职业接触限值第２部分：物理因素》《光伏发电站太阳能资源实时监测技术规范》ＮＢ／Ｔ３２０１２《电能计量装置技术管理规程》ＤＬ／Ｔ４４８《变电站通信网络和系统》ＤＬ／Ｔ８６０《变电站总布置设计技术规程》ＤＬ／Ｔ５０５６《火力发电厂、变电站二次接线设计技术规程》ＤＬ／Ｔ５１３６《电测量及电能计量装置设计技术规程》ＤＬ／Ｔ５１３７《２２ＯｋＶ一７５ＯｋＶ变电站设计技术规程》ＤＬ／Ｔ５２１８《高压配电装置设计规范》ＤＬ／Ｔ５３５２《电力系统通信系统设计内容深度规定》ＤＬ／Ｔ５４４７《建筑地基处理技术规范》ＪＧＪ７９《建筑桩基技术规范》ＪＧＪ９４中华人民共和国国家标准风光储联合发电站设计标准ＧＢ／Ｔ５１４３７一２０２１条文说明编制说明《风光储联合发电站设计标准》ＧＢ／Ｔ５１４３７一２０２１，经住房和城乡建设部２０２１年６月２８日以第１２４号公告批准发布。本标准制订过程中，编制组进行了广泛、深人的调查研究，总结了我国在太阳能光伏发电站建设中的实践经验，同时参考了国外先进技术法规、技术标准。为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定，《风光储联合发电站设计标准》编制组按章、节、条顺序编制了本标准的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。目次１总则３基本规定５风能、太阳能资源与电网特性分析·····················……５．１一般规定５．２风能资源分析···········一‘·…”””’“‘””””””’“”‘”‘５．３太阳能资源分析···········……””‘”””‘””’“””“‘”‘”５．４风能资源和太阳能资源互补特性分析······……‘·”””’“’５．５电网特性分析························……’·”””“’‘””””’６联合发电系统６．２联合发电系统配比…””””’‘’．“”””””‘’‘”””’‘”””’６．３主要设备选择···········································……”６．５光伏发电系统························……‘·””””’“””””６．７联合发电站发电量计算７联合发电功率预测系统７．１一般规定７．２硬件要求８站区布置８．１一般规定８．６光伏方阵布置·····················……““”‘”””””“””‘９电气９．２主变压器９．４站用电系统９．５直流系统及ＵＰＳ９．６配电装置（５９）（６０）（６１）（６１）（６１）（６２）（６２）（６３）（６４）（６４）（６６）（６６）（６６）（６７）（６７）（６７）（６８）（６８）（６９）（７０）（７０）（７０）（７０）（７０）５７９．８电气二次９．９过电压保护和接地１０建筑与结构·································．·．．．．．．．．．．．．．……１０．１一般规定················································……１０．２联合发电站建筑１０．３联合发电站结构ｎ给水排水、暖通与空调ｎ．２给水排水·······································．．．．．．．．．……１１．３暖通与空调１４消防···················································……（７１）（７１）（７２）（７２）（７２）（７３）（７４）（７４）（７４）（７５）１总则１．０．２发电装机容量是指光伏发电系统和风力发电系统安装的额定容量的总和，其中光伏发电额定容量是指逆变器的额定有功功率之和，风电额定容量是指风力发电机组额定功率之和。３基本规定３．０．５为了分析拟选站址区风力发电和光伏发电系统输出功率特性及其互补性，风光储联合发电站建设前期，应获得拟选站址区一年以上风能、太阳能资源的同期数据，其中测风资料应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定，太阳能资源数据应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。５风能、太阳能资源与电网特性分析５．１一般规定５．１．２若站址范围内已开展连续一年以上的现场太阳能观测数据，根据参考气象站的长期观测数据，将验证后的现场观测数据订正为反映电站长期平均水平的代表性数据。若站址附近没有短期太阳能观测站的相关资料或长期参考气象站，则根据国家气象行业标准《太阳能资源评估方法》ＱＸ／Ｔ８９的技术要求，推导出站址区域太阳总辐射量。同时，可借助公共气象数据库（包括卫星观测数据）或商业气象（太阳能辐射）软件等进行参考及对比分析。选择风资源长期观测气象站作为参考气象站，应符合现行国家标准《风电场风能资源测量方法》ＧＢ／Ｔ１８７０９和《风电场风能资源评估方法》ＧＢ／Ｔ１８７１０的规定。选择风光储电站所在地附近有长期观测记录的气象站，观测站应具有连续３０年以上规范的测风记录，与风力发电场地形条件相似，并与风光储电站场内测风塔同期测风结果具有较好相关性。当有多个可选长期测站时，宜选择相关性最好，并长期观测连续稳定的测站参与风资源数据的分析订正。５．１．４工程建设前期，为了采集风能和太阳能资源数据，在项目站址区域应建立风能和太阳能资源测量站，为了便于管理和节约投资，测量站宜统一设置，其中测风设备设置应符合现行国家标准《风力发电场设计规范》ＧＢ５１０９６的规定，太阳辐射观测设备设置应符合现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的规定。５．２风能资源分析５．２．２风能资源资料的整理和分析测量数据应符合现行国家标６ｌ准《风电场风能资源测量方法》ＧＢ／Ｔ１８７０９和《风电场风能资源评估方法》ＧＢ／Ｔ１８７１０的规定。对测风塔发生设备故障、缺测，采集的数据统计的月平均风速、风向变化不合理或突变情况应进行详细分析。５．３太阳能资源分析５．３．２目前，在我国有太阳辐射长期观测记录的气象站的覆盖面积有限，大多数情况下参考气象站距发电站较远，气象站海拔等环境与实际联合电站站址有差异，不能完全反映电站所在地实际的太阳能辐射状况。现阶段，随着我国各地光伏电站的大规模建设，运行一年以上的光伏电站现场太阳辐射观测站越来越多，应充分利用这些数据资源，根据拟建电站附近的光伏电站太阳能地面观测站的数据进行数据校验，使得分析结果更为准确。５．４风能资源和太阳能资源互补特性分析５．４．３从风电、光伏发电并网的角度分析，风电、光伏发电在不同时间尺度上的特性有不同。对于风力发电，白天和夜间的出力存在差异，并且不同时间尺度对应的发电波动量也不相同。对于光伏发电，白天和夜间出力有较大差异，夜间出力为零，并且白天不同时段的出力也有较大的差异，不同时间尺度对应的发电波动量也有不同。因此，对于风光发电特性的研究，根据不同的并网工作模式，宜选取不同的时间尺度，选取的时间尺度宜包含分钟级、小时级或日级。当联合发电站按平滑出力模式工作时，参考现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３一２０ｎ中的“风电场有功功率变化应当满足电力系统安全稳定运行的要求，风电场有功功率变化包括ｌｍｉｎ有功功率变化和１０ｍｉｎ有功功率变化”，参考此要求，风光发电特性研究的时间尺度宜为分钟级。当联合发电站按跟踪计划出力模式工作时，计划出力曲线可６２·能为风光预测出力曲线、电力系统调度下达的出力曲线。参考现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３一２０ｎ中的“风力发电系统具有。一７２ｈ短期风电功率预测以及巧ｍｉｎ一４ｈ超短期风电功率预测功能”，针对此预测时间尺度，风光发电特性研究的时间尺度宜为分钟级和小时级。按负荷削峰填谷模式工作时，由于电力负荷具有周期性的特点，一般情况下最小的周期特性即为日负荷特性，同时，又因一天中不同时段的负荷也是有差别的，因此风光发电特性研究的时间尺度宜为小时级和日级。５．５电网特性分析５．５．１开展周边电网特性分析，掌握电网对联合发电站的消纳能力，指导联合发电站的建设规模和储能配比。５．５．２电网特性分析包括对电源结构、负荷水平与负荷特性、输电能力、调峰能力、电网发展规划等影响因素进行分析，确定建设规模和储能配置方法。５．５．３根据电网特性、风光特性拟合出最佳的风光储联合发电站出力曲线，并通过经济技术比较确定储能的配置容量。６联合发电系统６．２联合发电系统配比６．２．２风光储联合发电系统并网时，在风光发电容量一定时，不同的电网调控模式对风光联合发电的要求不同，因此会导致所需要的储能的功率与容量也有所不同。设计风光储联合发电系统的储能配置容量时，宜综合考虑并网技术要求、运行工况、储能成本、投资回报率等多个因素，以实现储能系统功率与容量配置的技术经济性。针对如下两种模式进行配置分析：（１）平滑功率输出模式。现行国家标准《风电场接入电力系统技术规定》ＧＢ／Ｔ１９９６３规定，风电场有功功率变化应当满足电力系统安全稳定运行的要求，风电场有功功率变化限值的推荐值见表１。同时，现行国家标准《光伏发电站接人电力系统技术规定》ＧＢ／Ｔ１９９６４规定，光伏发电站有功功率变化速率应满足电力系统安全稳定运行的要求，不应超过１０％装机容量／ｍｉｎ，允许出现因太阳能辐照度降低而引起的光伏发电站有功功率变化速率超出限值的情况。表１正常运行情况下风电场有功功率变化最大限值‘ＭＷ）风电场装机容量１０ｍｉｎ最大有功功率变化限值ｌｍｉｎ最大有功功率变化限值３０￣１５０装机容量／３装机容量／１０＞１５０对国内典型的风光联合电站、风电场、光伏电站的历史数据分析可知，有功功率变化限值满足现行风电场、光伏发电站并网标准的概率基本均超过９８％。因此，在此应用模式下，对储能的需求较小。６４（２）跟踪计划出力模式。为跟踪计划出力模式配置储能时，参照风电场、光伏发电站功率预测要求以及国内并网发电厂的跟踪偏差的要求进行分析。现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３、《光伏发电站接入电力系统技术规定》ＧＢ／Ｔ１９９６４要求风电场和光伏发电站配置功率预测系统。光伏发电站发电时段（不含出力受控时段）的短期预测月平均绝对误差应小于０．１５，月合格率应大于８０％；超短期预测中第４小时的月平均绝对误差应小于０．１０，月合格率应大于８５％。现行国家标准《风电场接人电力系统技术规定》ＧＢ／Ｔ１９９６３未对预测误差做出规定，参考国家能源局《风电场功率预测预报管理暂行办法）｝（国能新能〔２０１１〕１７７号）对风电场功率预测系统的技术规定：风电场功率预测系统提供的日预测曲线最大误差不超过２５％；实时预测误差不超过１５％。全天预测结果的均方根误差应小于２０％。国内并网发电厂的跟踪调度计划偏差的要求在士２％一士６％之间。对国内典型的风光联合电站、风电场、光伏电站的历史数据分析可知，风电场、光伏发电站的功率预测还存在一定的偏差，同时风电场、光伏发电站跟踪调度计划偏差满足士２％￣士６％的概率均小于８０％。因此，在此应用模式下，对储能的需求较大，配置适当的储能可有效提升跟踪计划偏差的概率。参考风光储示范工程一期（风电１００ＭＷ，光伏２０ＭＷ，储能ＺｏＭＷ／８４ＭＷ·ｈ）、青海格尔木光储电站（光伏ｓｏＭＷ，储能１５ＭＷ／１８ＭＷ·ｈ）、辽宁卧牛石风电场（风电４９．ＳＭＷ，储能ＳＭＷ／１０ＭＷ·ｈ）、青海海西多能互补示范工程（风电４０ＯＭＷ、光伏ＺｏｏＭＷ、光热ｓｏＭＷ、储能５０ＭＷ／ｌｏｏＭＷ·ｈ）等工程配置情况，加人储能后，联合发电系统的有功功率变化率、跟踪计划出力基本满足并网要求。上述工程中，储能功率在风光联合总安装功率的８．３％一３０％之间，储能时长在１．Ｚｈ￣４ｈ之间。参考国家标准的相关规定以及目前已配置储能的风光电站历６５史运行情况，在平滑功率输出模式时，对储能的需求较小，建议储能功率配置１０％。同时，由于风光功率波动的考核时间尺度为分钟级，因此，储能配置时长３０ｍｉｎ能够支撑分钟级的功率波动，建议储能配置时长不小于３０ｍｉｎ。参考国家标准的相关规定以及目前已配置储能的风光电站历史运行情况，在跟踪计划出力模式时，对储能的需求较大，储能系统的功率越大，时长越长，跟踪效果越好，但成本也越高。考虑到经济性等因素，建议储能功率配置不小于３０％，储能配置时长不小于ｌｈ。６．３主要设备选择６．３．４当光伏场地起伏较大、光伏阵列易受遮光影响时，为了减少光伏发电阴影损失，应选择具备多路ＭＰＰＴ功能的逆变器，逆变器可以是组串式逆变器、集散式逆变器或其他具备类似功能的逆变器。６．５光伏发电系统６．５．２光伏发电系统因采用的逆变器形式不同，汇流的方式也不同，故对集中式逆变器采用直流汇流箱，对组串式逆变器采用交流汇流箱。６．５．３多路ＭＰＰＴ功能的设备可以是逆变器，也可以是具备ＭＰＰＴ功能的直流汇流箱。６．７联合发电站发电量计算６．７．１风光储联合发电站发电量计算的目的是为了在项目建设前期阶段对项目的发电能力进行评估，以便于对工程建设效果进行分析，一般以年或月较长时间为计算时段。在这种情况下，计算时间段开始和结束点储能电池中储存电量的差值可以忽略不计；如果要计算短时间的发电量，还应考虑储能电池中储存电量的差值。７联合发电功率预测系统７．１一般规定７．１．２不同时间尺度的预测方法有本质区别。对于０一４ｈ的超短期预测，风电功率主要由大气运动的持续性决定，因此采用历史数据外推的方式可以得到较好的预测效果；而对于。￣７２ｈ的短期预测，基础性工作是通过数值天气预报数据预测未来大气运动的规律性，否则难以得到较好的预测结果，因此数值天气预报数据是短期功率预测最主要的输人数据。超短期功率预测方法：根据风电场历史及实时运行数据（包括功率、风速、风向等），建立历史数据与风电场未来功率的映射关系，从而实现对风电场未来较短时间的功率预测。常用的方法包括：持续预测、自回归滑动平均、卡尔曼滤波、人工神经网络、小波分析等。对于不同的风电场，这些方法的有效性和预测精度也有差异。短期功率预测方法：通过建立数值天气预报数据与风电场输出功率的预测模型，以数值天气预报数据作为预测模型的主要输人量，实现风电场输出功率的短期预测。常用的预测方法包括物理方法和统计方法。７．２硬件要求７．２．２建议所采用的服务器全部采用双级冗余，如果条件不允许，建议功率预测服务器和数值天气预报下载服务器采用双级冗余。８站区布置８．１一般规定８．１．２风光同场指光伏发电站用地范围与风力发电站用地范围重合或相交布置。风力发电机组对光伏方阵的主要影响是阴影遮挡。国内商业应用的光伏组件分为晶硅组件和薄膜组件。阴影对薄膜组件不会产生破坏作用，仅影响部分发电量。阴影对晶硅组件不仅影响发电量，还会损坏晶硅组件。根据现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的要求，光伏组件在每天９：００￣１５：ｏ０（当地真太阳时）时段内不应受到阴影遮挡。风光同场时，对光伏组件形成阴影遮挡的主要设备及建（构）筑物有风机塔筒、风机叶片、集电线路的杆塔、就地箱式升压变压器、逆变器室等。风机检修时，还需要考虑吊装设备对光伏组件的影响。光伏方阵对风力发电机组的影响是改变了地面粗糙度，改变了地面气流方向，增大了风力发电机组的湍流强度，影响了风力发电机组的发电量。运行维护阶段还影响风力发电机组的吊装检修位置选择。８．１．３风光储联合发电站装机容量较大，一般包含风力发电场、光伏发电阵列、储能系统、公共生活设施和升压配电设施等。在站区布置时，根据功能可将电站布置划分为以下类别；（１）风力发电场区布置：风力发电机组布置、箱式变压器布置和场内集电线路；（２）光伏发电阵列区布置：光伏方阵、逆变升压单元、场内集电线路；（３）储能系统区布置：各类储能设备、功率变换装置、能量管理６８系统及建构（筑）物；（４）升压配电区布置：升压配电系统及建（构）筑物；（５）公共生活区布置：生产管理与生活服务设施，含宿舍、办公、食堂、娱乐室等；（６）辅助生产配套设施布置：场内交通工程、给排水设施等。８．６光伏方阵布置８．６．１光伏方阵、风电机组及站区（包括开关站、变电站、电池室、生活管理区等）的整体布置应考虑资源充分利用、互不影响、经济最优等因素统一合理规划。８．６．２光伏方阵不应布置在风机３５ｋＶ架空线路经过的区域，光伏方阵的行、列间距除满足现行国家标准《光伏发电站设计规范》ＧＢ５０７９７的计算要求外，光伏方阵与风机之间的距离应保证每天９：００￣１５：００（当地真太阳时）时段内风机及附属设备对其不造成遮挡。９电气９．２主变压器９．２．４在储能单元容量固定的情况下，充放电功率与时间是成反比的，因此变压器额定容量不能仅考虑储能单元的额定功率，而应满足最大功率。如果最大功率连续输出时间小于变压器过载时间，同时最大功率小于变压器过载能力时，也可按额定功率配置。９．４站用电系统９．４．４储能系统功能相对独立，布置也相对集中，故推荐单独配置储能系统的站用变压器。当储能系统规模较小时，储能系统也可能与其他系统混合布置，且储能系统的自用电电量较小，单独设置站用电不经济，在此时可以与电站的站用变压器合并设置。９．５直流系统及ＵＰＳ９．５．５现行国家标准《光伏发电站设计规范》ＧＢ５０７９７和《风力发电场设计规范》ＧＢ５１０９６对通信系统电源仅做了电压要求，配置要求未做明确阐述。国家电网对２２０ｋＶ及以上线路的通信系统电源有明确要求，即采用独立配置的双电源供电，对１１０ｋＶ及以下线路通信系统没有提出独立专用电源要求。国内风电、光伏工程项目因建设地点不同，其通信电源的配置方式也各不相同，一般满足当地电网公司要求即可。９．６配电装置９．６．３国内陆地风电场多布置在戈壁、丘陵地区，其风机塔筒附近相对比较开阔，可利用土地较多，经技术经济比较合理时就地升７０压配电装置可以采用敞开式设备。９．６．４光伏阵列布置时，前后排间距需满足每日早九点至下午三点（当地真太阳时）期间前排组件不遮挡后排组件的要求，同时还需要满足原国土资源部发布的《光伏发电站工程项目用地控制指标｝｝（国土资规〔２０１５〕１１号）的要求，因此光伏组件布置比较密集。另外，为降低成本，光伏组件布置位置较矮，光伏方阵区域若采用敞开式配电装置，需与光伏组件保持较大的间距，对土地利用率不利，故在光伏阵列区推荐采用开关柜设备。９．６．５储能系统设备一般布置在建筑物或集装箱内，相关的电气配电装置电压等级不会高于３５ｋＶ，故推荐采用开关柜设备。９．８电气二次９．８．１本条规定了继电保护装置的配置原则。安全自动装置应根据电力系统的需要经研究确定。９．８．４时间同步系统宜输出ＩＲＩＧ一Ｂ（ＤＣ）码、ＩＰＰＳ、ＩＰＰＭ或时间报文，主时钟应双重化配置，支持北斗系统和ＧＰＳ标准授时信号，优先采用北斗系统。９．８．９联合发电站不宜设独立的通信机房，通信设备和二次设备同室布置于二次设备室。为了确保整体美观，屏体外观尺寸宜一致。９．９过电压保护和接地９．９．７集中储能系统一般均与变电站临近布置，而光伏发电系统和风力发电系统一般均与变电站较远，故考虑前者采用联合接地系统，后者采用独立接地系统。１０建筑与结构１０．１一般规定１０．１．１风光储联合发电站建筑物平面布置、立面处理除考虑本条因素外，尚应满足业主的要求。１０．１．４联合发电站建（构）筑物扩建应优先考虑采用双柱扩建形式。对需要进行人工处理地基建设的工程项目，应充分考虑后期施工的可能性。１０．２联合发电站建筑１０．２．２主控制室宜具备良好的朝向，便于观察屋外配电装置。控制室宜用天然采光，屏位布置及照明应避免表盘上的眩光。１０．２．６电池室设计应有利于其室内通风顺畅，顶棚内表面应平整，避免产生空气流通盲区。可在屋顶设置天窗、排气孔改善电池室上部空间的通风环境。电池室应防止太阳光直射室内，当设有采光窗时可采用遮阳帘等遮光措施。布置有酸性电解液且为非密闭结构电池的电池室，地面应采用易于清洗的耐酸材料，墙面及顶棚宜涂耐酸漆，楼地面标高宜低于相邻房间，过道的楼地面标高不小于２０ｍｍ，并应设置坡度不小于０．５％的排水坡度，通过耐酸的排水管沟排出并妥善处理。布置有强碱性或其他腐蚀性电解液的电池室，地面、墙面、顶棚亦应采取相应的防腐措施。电池设备布置不应跨越建筑变形缝。电池室及其他电气设备房的通风口、孔洞、门、电缆沟等与室外相通部位，应设置防止雨雪、风沙、小动物进人设施。通风窗、通风机、孔洞的一侧可设细孔钢丝网，门槛处应设置挡鼠板。７２采用酸性电解液且不是封闭结构的电池，电化学储能电池室应设置耐酸性的地面或平台。１０．２．７主控制室、站用电室、蓄电池室、屋内配电装置室等有防火要求的电气设备用房应采用不同等级的防火门。１０．２．８布置有重要电气设备、电化学储能电池的建筑物屋面防水等级采用工级。１０．３联合发电站结构１０．３．１联合发电站结构根据现行国家标准《工程结构可靠性设计统一标准》ＧＢ５０１５３的规定，结构破坏会产生严重的后果，所以安全等级为二级，设计使用年限为５０年，结构重要性系数为１．０。１０．３．７联合发电站建（构）筑物在多单元发电系统、多等级电压、多性质电流组合下，建筑结构应协调一致，并留有适当的调剂空间。１１给水排水、暖通与空调１１．２给水排水１１．２．３生活用水与消防用水管网宜分开设置。１１．３暖通与空调１１．３．１采暖通风设计应符合现行国家标准《工业建筑供暖通风与空气调节设计规范》ＧＢ５００１９的规定，同时应考虑建筑节能的要求。配电装置室夏季室内温度不宜高于４０℃，通风系统进排风设计温差不应超过１５℃。１１．３．２配电装置室、ＧＩＳ电气设备室、无功补偿装置室、电容器室应设置通风系统，夏季室内温度不得高于３５℃。配电装置室、ＳＶＣ（ＳＶＧ）电气设备室、电容器室、蓄电池室应设置换气次数不少于每小时１２次的事故通风系统。当采用机械送排风系统时，事故排风机应兼作排风机使用。电缆廊道应采用自然通风，ＳＶＣ（ＳＶＧ）电气设备室应采取空调降温措施。生活污水处理的操作间应设换气次数不少于每小时６次的机械排风装置，室内空气不得再循环。生活污水处理的泵房宜采用自然通风，当自然通风不能满足要求时，可设置机械通风。有ＳＦ６电气设备的房间吸风口应设在室内下部，通风设备应具有防腐性能。ｎ．３．３采暖设计应根据我国气候区分布特点进行设计。为突出火种对电池室的危险性，规定在电池室不应明火取暖。１４消防１４．０．４电化学储能种类较多，对建筑防火要求各不相同，且布置位置可以相对集中，现行国家标准《电化学储能电站设计规范》ＧＢ５１０４８对其有详细要求，且运行中不需要设置现场值班人员，采用远程监控即可，故推荐独立分区布置。５／Ｎ：１５５１８２．０７５０统一书号：１５５１８２·０７５０定价：１７．００元
