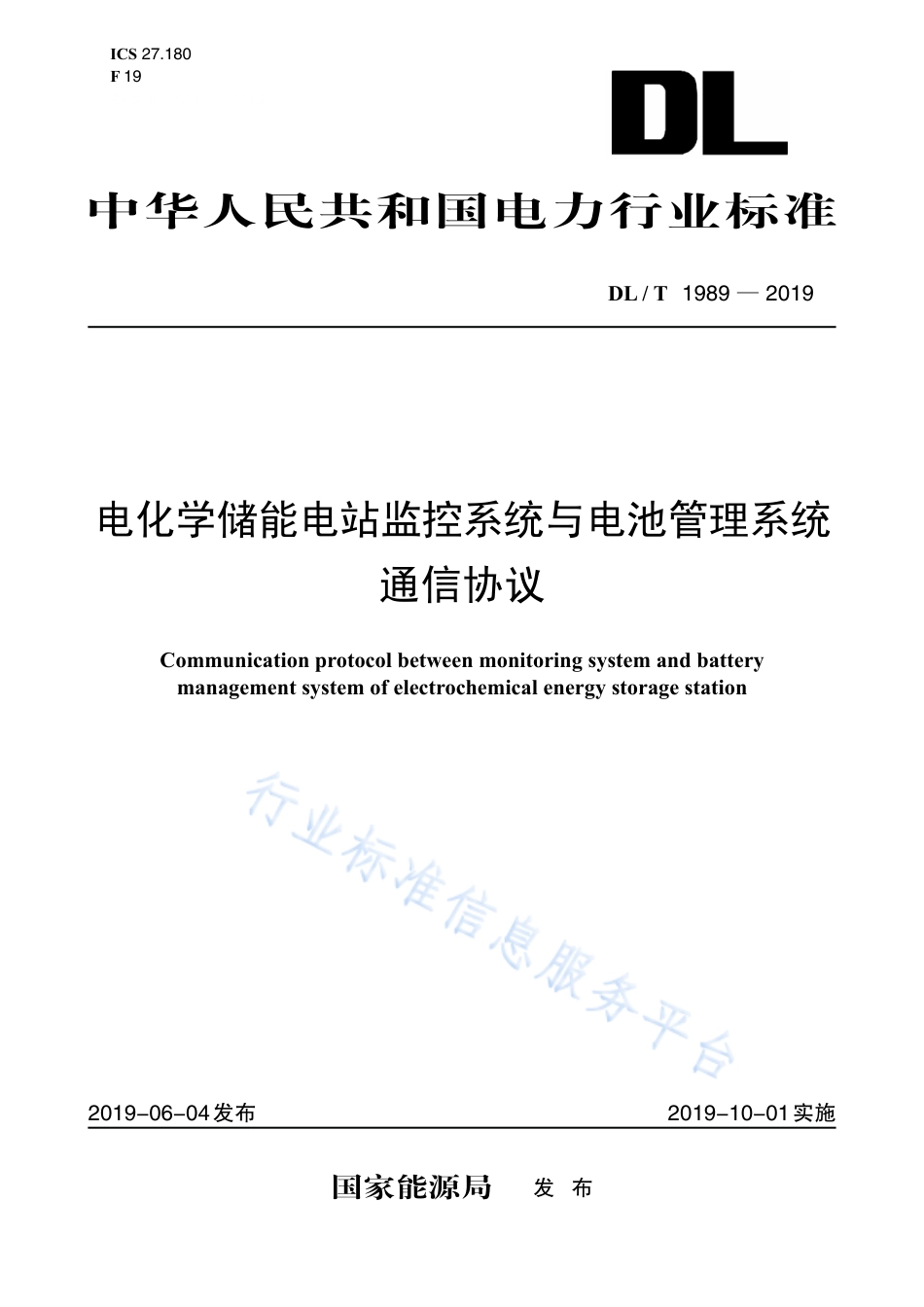

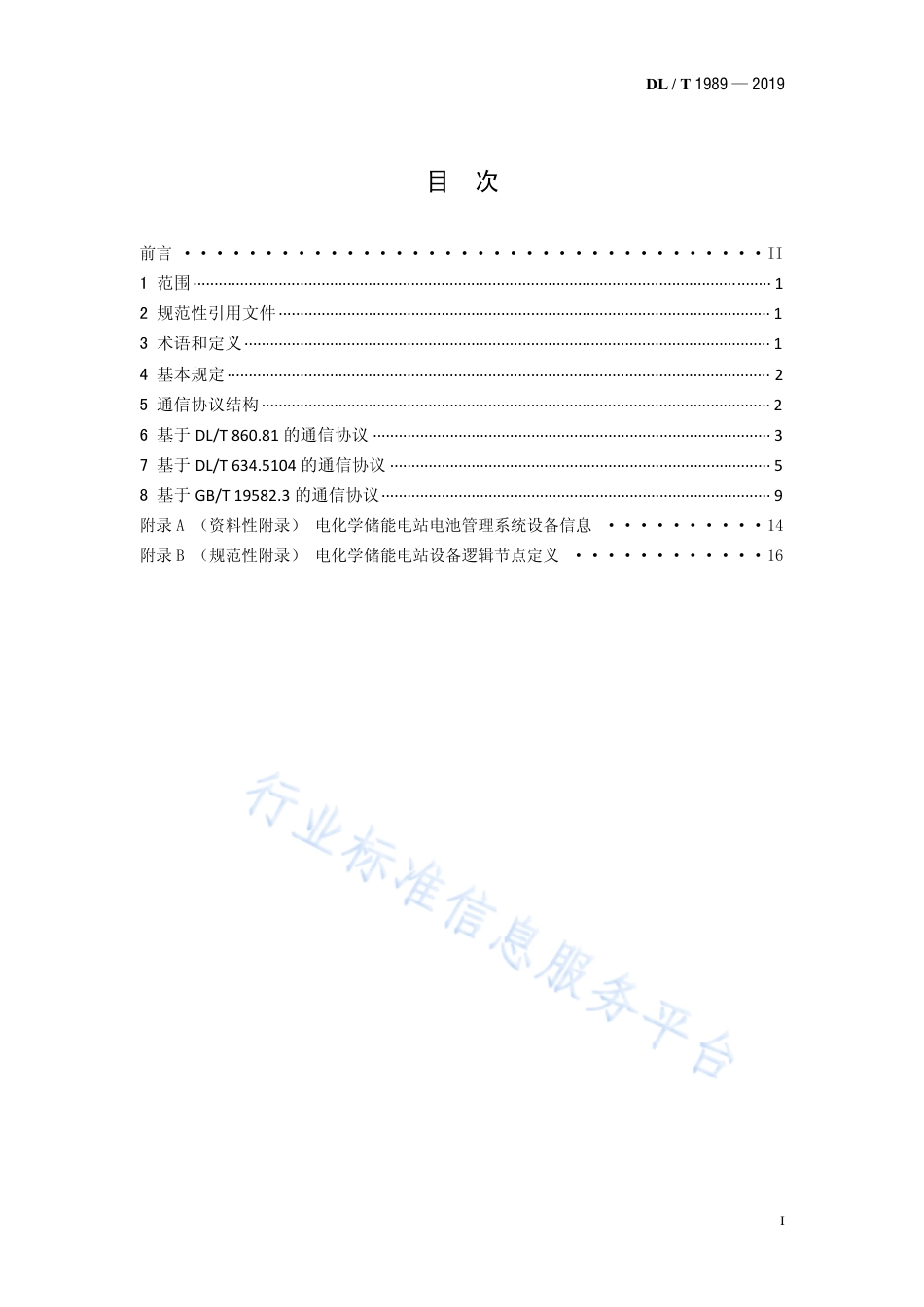

ICS27.180F19备案号：63143-2018中华人民共和国电力行业标准DL/T1989—2019电化学储能电站监控系统与电池管理系统通信协议Communicationprotocolbetweenmonitoringsystemandbatterymanagementsystemofelectrochemicalenergystoragestation2019-06-04发布2019-10-01实施国家能源局发布DL/T1989—2019I目次前言····································II1范围·······································································································································12规范性引用文件···················································································································13术语和定义···························································································································14基本规定·······························································································································25通信协议结构·······················································································································26基于DL/T860.81的通信协议·····························································································37基于DL/T634.5104的通信协议·························································································58基于GB/T19582.3的通信协议···························································································9附录A（资料性附录）电化学储能电站电池管理系统设备信息··········14附录B（规范性附录）电化学储能电站设备逻辑节点定义············16DL/T1989—2019II前言本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出。本标准由全国电力储能标准化技术委员会（SAC/TC550）归口。本标准的起草单位：南方电网科学研究院有限责任公司、南方电网调峰调频发电有限公司、中国能源建设集团广东省电力设计研究院、中国电力科学研究院有限公司、国电南京自动化股份有限公司、东莞钜威动力技术有限公司、北京四方继保自动化股份有限公司。本标准主要起草人：陈波、谈赢杰、李勇琦、周钰、陆志刚、彭鹏、郭晓斌、陈盼盼、何华伟、陈满、张会明、郑庆飞、魏雷远、张可可、王星光、贾红舟、王申强。DL/T1989—20191电化学储能电站监控系统与电池管理系统通信协议1范围本标准规定了电化学储能电站监控系统与电池管理系统之间通信的基本原则、接口和基于通信协议DL/T860.81、DL/T634.5104、GB/T19582.3的报文规范。本标准适用于以锂离子电池、铅酸电池、铅炭电池为储能载体，功率不小于500kW且额定能量不小于500kWh的电化学储能电站，其他类型和规模的储能电站可参照本标准执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19582.1基于Modbus协议的工业自动化网络规范第1部分：Modbus应用协议GB/T19582.3基于Modbus协议的工业自动化网络规范第3部分：Modbus协议在TCP/IP上的实现指南GB/T36276电力储能用锂离子电池GB/T36280电力储能用铅炭电池DL/T634.5101远动设备及系统第5-101部分:传输规约基本远动任务配套标准DL/T634.5104远动设备及系统第5-104部分:传输规约采用标准传输协议集的IEC60870-5-101网络访问DL/T860.5变电站通信网络和系统第5部分：功能的通信要求和装置模型DL/T860.6电力自动化通信网络和系统第6部分：与智能电子设备有关的变电站内配置描述语言DL/T860.71变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模型DL/T860.72变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象服务通信接口（ACSI）DL/T860.73变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公用数据类DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容逻辑节点类和数据类DL/T860.81变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM）对MMS（ISO9506-1和ISO9506-2）及ISO/IEC8802-3的映射3术语和定义GB/T36276、GB/T36280中的术语及下列术语和定义适用于本文件。3.1电池模块管理单元batterymanagementunit(BMU)管理一个电池模块，监测电池状态（电压、温度等），并为电池提供通信接口的系统。3.2电池簇管理单元batteryclustermanagementunit(BCMU)DL/T1989—20192实现对电池簇日常管理和监控的系统。3.3电池系统管理单元batterysystemmanagementunit(BSMU)实现对电池簇管理单元日常管理和监控的系统。3.4电池管理系统batterymanagementsystem(BMS)监测电池的状态（温度、电压、电流、荷电状态等），为电池提供通信接口和保护的系统，包括BMU、BCMU、BSMU三个层级。3.5储能变流器powerconversionsystem(PCS)实现储能电池与实流电网之间实实能量实实的装置。3.6电化学储能电站electrochemicalenergystoragestation(EESS)采用电化学电池作为储能元件，可进行电能存储、实实及释放的电站。3.7电池能量状态stateofenergy(SOE)反映电池反反能量状反，为电池反反能量为电池额定能量的为为。3.8电池健康状态stateofhealth（SOH）在标准在件下电池在在满状态以一定在率放电在在在电压放出的能量与其对应的标在额定能量的为为。4基本规定4.1监控系统与BMS通信协议应支持监控系统同时与多个BMS通讯，实现信息量采集和控制数据传输，支持接入BMS数量不应少于255个，各通信链路应相互独立，监控系统与任一BMS通信异常不应影响系统中其它通信链路的数据实互。4.2监控系统与BMS采用以太网通信，通信协议结构应符合TCP/IP协议要求。4.3监控系统和BMS通信可采用DL/T860.81、DL/T634.5104或GB/T19582.3通信协议。4.4BMS信息模型及信息点表可依据BMS功能及应用需求进行扩展。5通信协议结构5.1通信协议结构应采用基于TCP/IP通信协议的五层模型，结构见表1。表1通信协议结构应用数据单元应用协议控制信息传输接口应用层TCP/IP协议子集传输层DL/T1989—20193网络层链路层物理层5.2物理层应实现监控系统与BMS物理连接，宜采用屏蔽实绞线或光纤连接方式。监控系统与BMS通信接口应支持TCP/IP网络接口，宜采用通信速率为100Mbps或1000Mbps的以太网口。5.3链路层应采用平衡传输方式。5.4网络层应采用IP协议。站内以太网子网掩码应统一为255.255.0.0或255.255.255.0；BMS的IP地址应统一分配且站内唯一。5.5传输层应采用客户端-服务器模式建立TCP连接,监控系统应作为客户端，BMS应作为服务器端。采用DL/T860.81的通信协议时，BMS端口号应为102。采用DL/T634.5104的通信协议时，BMS端口号应为2404。采用GB/T19582.3的通信协议时，BMS端口号应为502。5.6应用层应能支持系统信号采集、监视、控制及故障管理，应分别遵循DL/T860.71、DL/T860.73、DL/T860.74、DL/T634.5104、GB/T19582.1的要求。6基于DL/T860.81的通信协议6.1BMS的信息模型应符合DL/T860.5、DL/T860.71、DL/T860.73、DL/T860.74的规定，并应根据DL/T860.72、DL/T860.81的要求选用信息传输服务。6.2建模6.2.1建模范围包括电池系统、电池簇、电池模块、电池单体等层次，电池系统层次结构见图1。图1电池系统层次结构图6.2.2BMS模块设备信息应包含附录A.1中的已有信息，但不限于这些信息。6.2.3BMS模块数据模型、服务以及建模方法，应符合下列要求：a)模型映射：建模层次结构应按电池系统、电池簇、电池模块、电池单体与IED、LD、LN、DO的关系一一映射建模，具备完善的自描述功能，模型层次结构见图2；DL/T1989—20194图2模型层次结构图b)访问点定义：BMS以MMS机制与监控系统通信，服务端访问点定义应符合表2的规定；表2BMS访问点定义访问点名在网络属性信息内容S1站控层使用MMS协议与监控系统进行信息实互c)逻辑设备（LD）建模应符合下列要求：1）逻辑设备的划分应依据功能进行，应把具有公用特性的逻辑节点组合成逻辑设备；2）公用LD，inst名为“LD0”，包括电池系统本体的信息；3）电池簇LD，inst名为“BCx”,x为1、2、3等电池簇的数字编号，包括电池簇本体及其所属模块信息。d)逻辑节点（LN）建模应符合下列要求：1）需要通信的每个最小功能单元应建模为逻辑节点对象；2）属于同一功能对象的数据和数据属性应放在同一个逻辑节点对象中；3）装置中同一类型的逻辑节点超过一个，应通过添加前缀和后缀区分，命名原则宜采用功能缩写+逻辑节点名命名；4）逻辑节点建模应优先选用DL/T860.74和附录B中已定义逻辑节点类。逻辑节点没有定义或不是IED自身完成的最小功能单元时，应选用DL/T860.74逻辑节点组G和组M内的逻辑节点。e)数据对象（DO）建模应符合下列要求：1）除必备数据外，现有可选数据满足待建功能的需要，应使用可选数据；2）相同的数据（必备或可选）在逻辑节点中多次定义时，应对新增数据编号；3）不应使用逻辑节点模型中未定义的数据名。f)数据属性（DA）建模应符合下列要求：1）公用数据属性类型不应扩在；2）公用数据属性类型中的dU应为必备（M）。6.2.4逻辑设备定义应符合DL/T860.72的规定，并应符合下列要求：a)公用LD应符合下列要求：DL/T1989—201951）LD0中应包含LLN0、LPHD、GGIO逻辑节点；2）LLN0中应预定数据集（dsBatSys），包括电池系统本体信息逻辑节点batSysGGIO中表示遥信信息、遥测信息的所有DO；3）每个电池系统应建模一个batSysGGIO，该逻辑节点中包含电池系统本体信息，该逻辑节点定义见附录B.3。b)电池簇LD应符合下列要求：1）电池簇LD中应包含LLN0、LPHD、GGIO逻辑节点。LLN0中应预定电池簇数据集（dsBatClu），包括电池簇本体信息逻辑节点batCluGGIO中表示遥信信息、遥测信息、遥控信息的所有DO；多个电池模块数据集（dsBatMod），包括电池模块信息逻辑节点batModGGIO中表示遥信信息、遥测信息的所有DO；2）每个电池簇应建模一个batCluGGIO，该逻辑节点中包含电池簇本体信息，该逻辑节点定义见附录B.4；3）每个电池簇应根据电池模块的数目建模对应数量的batModGGIO，该逻辑节点中应包含电池模块及其所包含电池单体的所有信息，该类逻辑节点定义见附录B.5。6.3服务服务应满足DL/T860.72定义的抽象通信服务接口（ACSI）模型、语义及调用这些服务的操作（包括请求和应答中的参数）等通信服务要求，同时还应满足如下要求：a)关联服务：1）使用关联（Associate）、异常中在（Abort）和释放（Release）服务；2）支持同时与不少于12个客户端建立连接；当服务器端与客户端的通讯意外中断时，服务器端通讯故障的检出时间不应大于1min。b)报告服务：无特殊要求时，信息宜建模为非缓存报告控制块，采用dchg和period在件触发，支持总召唤；c)控制服务：1）使用SelectWithValue（带为的选择）、Cancel（取消）和Operate（操作）服务；2）采用sbo-with-enhancedsecurity的控制方式；3）装置应初始化遥控相关参数（ctlModel、sboTimeout等）；4）SBOw、Oper和Cancel数据应支持GetDataDirectory（读数据目录）、GetDataDefinition（读数据定义）和GetDataValues（读数据为）服务。7基于DL/T634.5104的通信协议7.1监控系统与BMS之间通信的应用层报文帧格式和通信报文应符合DL/T634.5104的规定。7.2应用层报文帧格式DL/T1989—20196应用层报文帧格式见图3。一帧报文为一个应用协议数据单元（APDU），由两部分组成：应用协议控制信息（APCI）和应用服务数据单元（ASDU）。APDU最长255字节，其中APCI报文头6个字节，ASDU最长249字节。图3应用层报文帧格式a)应用协议控制信息（APCI）包括下列定界元素：一个启动字符、一个表示APDU长度的字符和四个控制域字符，APCI应符合DL/T634.5104第5章的规定；b)应用服务数据单元（ASDU）应符合DL/T634.5104的规定，并应符合下列要求：1)应用数据应使用低八位在前的传输模式；2)ASDU公共地址应采用两个八位位组；3)信息对象地址应采用三个八位位组；4)传送原因应采用两个八位位组（含源地址），若未用在，源地址设为0。7.3通信报文规范7.3.1遥信信息变化遥信和全遥信宜采用ASDU01单点遥信类型上送，SOE宜采用ASDU30带长时标的单点信息类型上送。遥信信息上送报文格式应符合错误！未找在引用源。3的规定，突发SOE信息上送报文格式应符合错误！未找在引用源。4的规定。遥信信息内容见附录A中表A.1。表3遥信信息启动字符68H长度控制域见DL/T634.51045类型标识(TYP)01HDL/T1989—20197可变结构限定词(VSQ)见DL/T634.51017.2.2.1传送原因(COT)03H--突发05H--响应读命令14H--响应总召唤ASDU公共地址见DL/T634.51017.2.4信息对象地址见DL/T634.51017.2.5SIQ单点信息见DL/T634.51017.2.6.1............表4突发SOE信息启动字符68H长度控制域见DL/T634.51045类型标识(TYP)1EH可变结构限定词(VSQ)见DL/T634.51017.2.2.1传送原因(COT)03H--突发ASDU公共地址见DL/T634.51017.2.4信息对象地址见DL/T634.51017.2.5SIQ单点信息见DL/T634.51017.2.6.1CP65Time2a见DL/T634.51017.2.6.18............7.3.2遥测信息变化遥测和全遥测宜采用ASDU13短浮点数测量为，遥测信息上送报文格式应符合错误！未找在引用源。5的规定。遥测信息内容见附录A中表A.1。表5遥测信息启动字符68H长度控制域见DL/T634.51045类型标识(TYP)0DH可变结构限定词(VSQ)见DL/T634.51017.2.2.1传送原因(COT)03H--突发05H--响应读命令14H--响应总召唤ASDU公共地址见DL/T634.51017.2.4DL/T1989—20198信息对象地址见DL/T634.51017.2.5IEEESTD754短浮点数见DL/T634.51017.2.6.8............7.3.3遥控命令遥控宜采用ASDU45带选择的单点控制命令操作，遥控命令报文发送格式应符合表6的规定。遥控信息内容见附录A中表A.1。表6遥控命令启动字符68H长度控制域见DL/T634.51045类型标识(TYP)2DH可变结构限定词(VSQ)01H传送原因(COT)见DL/T634.51017.2.3ASDU公共地址见DL/T634.51017.2.4信息对象地址见DL/T634.51017.2.5单点命令见DL/T634.51017.2.6.157.3.4读命令读命令发送报文格式应符合错误！未找在引用源。7的规定。表7读命令启动字符68H长度0DH控制域见DL/T634.51045类型标识(TYP)66H可变结构限定词(VSQ)01H传送原因(COT)05H--读命令ASDU公共地址见DL/T634.51017.2.4信息对象地址见DL/T634.51017.2.57.3.5总召唤总召唤操作命令报文发送格式应符合错误！未找在引用源。8的规定。表8总召唤命令启动字符68H长度控制域见DL/T634.51045DL/T1989—20199类型标识(TYP)64H可变结构限定词(VSQ)01H传送原因(COT)见DL/T634.51017.2.3ASDU公共地址见DL/T634.51017.2.4信息对象地址00H召唤命令限定词见DL/T634.51017.2.6.227.3.6对时命令对时操作命令及回复报文发送格式应符合错误！未找在引用源。9的规定。表9对时命令启动字符68H长度控制域见DL/T634.51045类型标识(TYP)67H可变结构限定词(VSQ)01H传送原因(COT)见DL/T634.51017.2.3ASDU公共地址见DL/T634.51017.2.4信息对象地址00HCP65Time2a见DL/T634.51017.2.6.188基于GB/T19582.3的通信协议8.1监控系统与BMS之间通信的应用层报文帧格式和通信报文应符合GB/T19582.3和GB/T19582.1的规定。8.2应用层报文帧格式应用层报文帧格式见图4。一帧报文为一个应用数据单元（ADU），由Modbus应用协议（MBAP）和协议数据单元（PDU）组成。ADU最长260字节，其中MBAP报文头7个字节，PDU最长253字节。报文字节遵循首先发送最高有效字节原则。DL/T1989—201910图4应用层报文帧格式a)Modbus应用协议（MBAP）报文头应包括2字节的事务处理标识符、2字节的协议标符、2字节的数据长度、1字节的单元标识符。MBAP定义方法应符合GB/T19582.3的规定。MBAP报文头字段定义见表10。表10MBAP报文头字段定义字段长度功能描述客户端（监控系统）服务器端（BMS）事务处理标识符2字节Modbus请求/响应事务处理的识别由客户端设置，按照报文发送顺序，在1开始计数服务器在接收的请求中重新复制协议标识符2字节0＝Modbus协议固定为0x0000服务器在接收的请求中重新复制长度2字节单元标识符和PDU总长度由客户端设置由服务器设置单元标识符1字节串行链路或其他总线上连接的远程在站的识别不使用，固定为0x00服务器在接收的请求中重新复制b)协议数据单元（PDU）应包括1字节的功能码和数据。其中功能码定义应符合GB/T19582.1规定的Modbus应用层协议上使用的标准功能码。应用功能与功能码对应关系见错误！未找在引用源。11。表11应用功能和功能码对应关系应用功能功能码DL/T1989—201911读遥信信息0x01读遥测信息0x04遥控命令0x05对时命令0x108.3通信报文规范8.3.1读遥信信息读遥信信息报文用于监控系统读取单BMS遥信信息请求和响应，格式应符合错误！未找在引用源。和表13的规定。遥信信息内容见附录A中表A.1。表12读遥信信息请求PDU报文格式功能码0x01起始地址（2字节）0x0000～0xFFFF信息遥信数量（2字节）0x0000～0x07D0表13读遥信信息响应PDU报文格式功能码0x01起始地址BMS地址（2字节）0x0000～0xFFFF字节数字节长度（1字节）NBit0遥信1Bit1遥信2Bit2遥信3Bit3遥信4Bit4遥信5Bit5遥信6Bit6遥信7Byte1Bit7遥信8Bit0遥信9Bit1遥信10Bit2遥信11Bit3遥信12Bit4遥信13Bit5遥信14Bit6遥信15Byte2Bit7遥信16信息遥信信息......N=遥信数量/8，如果反数不等于0，那么N=N+1。8.3.2读遥测信息读单遥测信息报文用于监控系统读取单BMS遥测信息请求和响应，格式应符合表14和表15的规定。遥测信息内容见附录A中表A.1。DL/T1989—201912表14读遥测信息请求PDU报文格式功能码0x04起始地址（2字节）0x0000～0xFFFF信息寄存器数量（2字节）0x0000～0x007D表15读遥测信息响应PDU报文格式功能码0x04起始地址BMS地址（2字节）0x0000～0xFFFF字节数字节长度（1字节）0～2×N寄存器为（2字节）遥测1寄存器为（2字节）遥测2寄存器为（2字节）遥测3实字高位寄存器为（2字节）遥测3实字低位信息遥测信息......N=寄存器数量。遥测信息高字节应在前存放。8.3.3遥控命令遥控命令报文用于监控系统与BMS之间的遥控命令请求和响应，格式应符合表16的规定。遥控信息内容见附录A中表A.1。表16遥控命令请求/响应PDU报文格式功能码0x05遥控命令地址（2字节）0x0000～0xFFFF信息遥控为（2字节）0x0000——遥控分闸0xFF00——遥控合闸其他——非法为”8.3.4对时命令对时报文用于监控系统实BMS发送对时请求和响应，格式应符合表17和表18的规定。表17对时请求PDU报文格式功能码0x10起始地址BMS起始地址（2字节）0x0000～0xFFFF寄存器数量7（2字节）0x0007字节计数字节长度（1字节）14年份（2字节）2018年表示为0x07E2月份（2字节）1-12日期（2字节）1-31小时（2字节）0-23分钟（2字节）0-59毫秒高（2字节）信息对时信息毫秒低（2字节）0-59999DL/T1989—201913表18对时响应PDU报文格式功能码0x10起始地址BMS起始地址（2字节）0x0000～0xFFFF寄存器数量7（2字节）0x0007字节计数字节长度（1字节）14年份（2字节）2018年表示为0x07E2月份（2字节）1-12日期（2字节）1-31小时（2字节）0-23分钟（2字节）0-59毫秒高（2字节）信息对时信息毫秒低（2字节）0-599998.3.5出错处理出错处理报文用于监控系统与BMS信息实互异常的响应，格式应符表19的规定。表19出错处理PDU报文格式功能码（一个字节）0x81读遥信信息出错0x83读遥测信息出错0x85遥控命令出错0x90对时命令出错异常码（一个字节）0x01非法功能0x02非法数据地址0x03非法数据为0x04设备故障DL/T1989—201914附录A（资料性附录）电化学储能电站电池管理系统设备信息表A.1电池管理系统设备信息表模块名在信息类型信息名在电压电池单体遥测信息温度单体高温告警单体低温告警单体过压告警单体欠压告警瞬间升温告警温差过大告警均衡模块故障电池模块遥信信息自身故障总压过压告警总压欠压告警过流告警漏电告警全在事件全放事件总压过压保护动作总压欠压保护动作过流保护动作短路保护动作单体高温保护动作单体低温保护动作单体过压保护动作单体欠压保护动作瞬间升温保护动作温差过大保护动作自身故障遥信信息与BSMU通讯故障额定能量运行状态电压电流功率SOC电池簇遥测信息SOHDL/T1989—201915可在电量可放电量最大可在电功率最大可放电功率全在全放启动遥控信息停在与BCMU通讯故障遥信信息与PCS通讯故障SOC为SOH为累积放电电量累积在电电量总电压总电流最大单体电压最大电压单体编号最小单体电压最小电压单体编号最大单体温度最大温度单体编号最小单体温度电池系统遥测信息最小温度单体编号DL/T1989—201916附录B（规范性附录）电化学储能电站设备逻辑节点定义B.1公用逻辑节点兼容逻辑节点类是公用逻辑节点类的特例，公用逻辑节点引用DL/T860.74，见表B.1。表B.1公用逻辑节点公用逻辑节点属性名属性类型说明TM/O逻辑节点名应在逻辑节点类继承（见DL/T860.72）数据必备逻辑节点信息（由所有逻辑节点继承，除LPHD）ModINC模式MBehINS性能MHealthINS健康状反MNamPltLPL铭牌M可选逻辑节点信息LocSPS本地操作OEEHealthINS外部设备健康状反OEENameDPL外部设备铭牌OOpCntRsINC可复位动作计数OOpCntINS动作计数OOpTmhINS动作时间O数据集（见DL/T860.72）继承和逻辑节点类中特例（见DL/T860.72）控制块（见DL/T860.72）继承和逻辑节点类中特例（见DL/T860.72）服务（见DL/T860.72）继承和逻辑节点类中特例（见DL/T860.72）本公用逻辑节点类的特例应继承必备的全部数据、数据集、控制块和服务。对可选的数据、特例应三中选择一：1)不继承这些项目；2)继承这些项目，并定义为可选；3)继承这些项目，并定义为必备。B.2公用数据类说明在测量为（MV）数据类中，需要判断测量为状态，如过高、过低等，通过数据属性DA的range报告，定义见DL/T860.73表22。公用数据类中的数据属性（DA）：range、rangeCDL/T1989—201917为可选（O）。range：反映测量为超限状态，分别使用normal、high、low表示正常、过高、过低。rangeC：配置range中各报警状态界限为，使用hLim、lLim配置测量为报警上下限。B.3电池系统逻辑节点：batSysGGIO逻辑节点描述见表B.2：表B.2电池系统逻辑节点GGIO类属性名属性类型说明TM/O逻辑节点名应在逻辑节点类继承（见DL/T860.72）数据逻辑节点信息见B.1见B.1逻辑节点应继承公用逻辑节点类全部必备数据M遥测信息YcSys01MVSOC为OYcSys02MVSOH为OYcSys03MV累积放电电量OYcSys04MV累积在电电量OYcSys05MV总电压OYcSys06MV总电流OYcSys07MV最大单体电压OYcSys08MV最大电压单体编号OYcSys09MV最小单体电压OYcSys10MV最小电压单体编号OYcSys11MV最大单体温度OYcSys12MV最大温度单体编号OYcSys13MV最小单体温度OYcSys14MV最小温度单体编号O遥信信息YxSys01SPS与BCMU通讯故障OYxSys02SPS与PCS通讯故障OB.4电池簇逻辑节点：batCluGGIO逻辑节点描述见表B.3：表B.3电池簇逻辑节点GGIO类属性名属性类型说明TM/O逻辑节点名应在逻辑节点类继承（见DL/T860.72）数据逻辑节点信息见B.1见B.1逻辑节点应继承公用逻辑节点类全部必备数据MDL/T1989—201918遥测信息YcClu01MV额定能量OYcClu02MV运行状态OYcClu03MV电压OYcClu04MV电流OYcClu05MV功率OYcClu06MVSOCOYcClu07MVSOHOYcClu08MV可在电量OYcClu09MV可放电量OYcClu10MV最大可在电功率OYcClu11MV最大可放电功率O遥信信息YxClu01SPS总压过压告警OYxClu02SPS总压欠压告警OYxClu03SPS过流告警OYxClu04SPS漏电告警OYxClu05SPS全在事件OYxClu06SPS全放事件OYxClu07SPS总压过压保护动作OYxClu08SPS总压欠压保护动作OYxClu09SPS过流保护动作OYxClu10SPS短路保护动作OYxClu11SPS单体高温保护动作OYxClu12SPS单体低温保护动作OYxClu13SPS单体过压保护动作OYxClu14SPS单体欠压保护动作OYxClu15SPS瞬间升温保护动作OYxClu16SPS温差过大保护动作OYxClu17SPS自身故障OYxClu18SPS与BSMU通讯故障O遥控信息YkClu01SPC全在OYkClu02SPC全放OYkClu03SPC启动OYkClu04SPC停在OB.5电池模块逻辑节点：batModGGIO逻辑节点描述见表B.4：表B.4电池模块逻辑节点GGIO类DL/T1989—201919属性名属性类型说明TM/O逻辑节点名应在逻辑节点类继承（见DL/T860.72）数据逻辑节点信息见B.1见B.1逻辑节点应继承公用逻辑节点类全部必备数据MNumINS电池模块编号M遥信信息YxMod001SPS单体高温告警OYxMod002SPS单体低温告警OYxMod003SPS单体过压告警OYxMod004SPS单体欠压告警OYxMod005SPS瞬间升温告警OYxMod006SPS温差过大告警OYxMod013SPS均衡模块故障OYxMod014SPS自身故障O遥测信息YcModV001MV电池单体1电压OYcModT001MV电池单体1温度OYcModV002MV电池单体2电压OYcModT002MV电池单体2温度O……………
