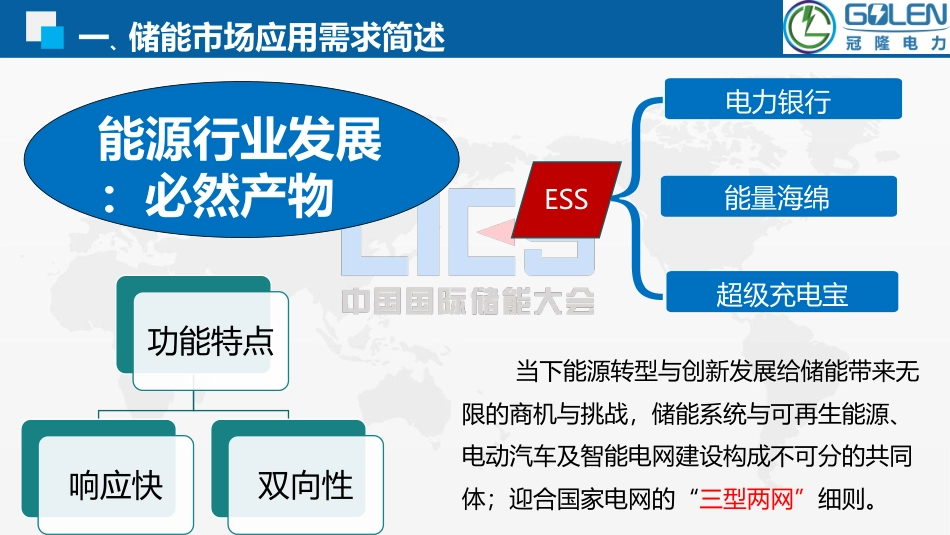

典型电化学储能系统(ESS)集成与技术应用2019-4南京冠隆电力科技有限公司汇报人：徐亮储能市场应用需求简述01储能市场开发、设计、EPC流程介绍02电化学储能市场典型应用技术介绍03南京冠隆电力科技有限公司产品分享04目录CONTENTS一、储能市场应用需求简述能源行业发展：必然产物当下能源转型与创新发展给储能带来无限的商机与挑战，储能系统与可再生能源、电动汽车及智能电网建设构成不可分的共同体；迎合国家电网的“三型两网”细则。电力银行能量海绵超级充电宝功能特点响应快双向性ESS储能作用概括：四大点削峰填谷负荷跟踪平抑功率波动提高电能质量备用电源提高敏感负荷供电可靠性参与智能电网建设、调频调功功能二、储能市场开发、设计、EPC流程简述电费清册储能功率储能容量安装方法现场考察系统储能逆变器选型依据选型结论代表负荷曲线前期资料采集工作二、信息采集资料表电化学储能典型应用领域分类冠隆电力储能逆变器安装方法：接入方式：使用场所：输出类型：仓贮式集装箱式车载移动直流耦合交流耦合户用型商用型新能源电站离网型并网型大功能电站≥2MW分布式厂房100K---500K移动车载应急10K-200K弃光弃风商用差价大功率应急能量型（1H、2H、4H、8H）锂电铅酸铅碳钛酸锂功率型（S秒级、5MIN、15MIN）超级电容机械飞轮电化学储能典型应用领域分类设计原则高安全消防温控低成本最优配置最佳控制长寿命放电深度循环次数易回收模块组装少污染设计原则核心原则：实时能量时空搬迁、充得起、放得出！设计原则及注意点事项储能项目EPC总包流程用户需求现场考察用户交流设计方案仿真建模效益分析项目评审系统报价用户闭环签定合同设备供货调试安装培训演示试运行项目交接后期运维EPC流程设备组成集装箱体交直流配电柜锂电池组储能逆变器BMS/EMS辅材配套供电与监控消防集成组成储能系统（ESS）设备集成概述储能系统（ESS）设备集成概述三、电化学储能系统的典型应用技术介绍中规模级别的联网型微电网储能PV结合的典型交直流耦合储能三、电化学储能系统的典型应用技术介绍DC耦合PV弃光再利用储能三、电化学储能系统的典型应用技术介绍AC耦合PV弃光再利用储能三、电化学储能系统的典型应用技术介绍光储改造三、电化学储能系统的典型应用技术介绍光储新增三、电化学储能系统的典型应用技术介绍储+UPS三、电化学储能系统的典型应用技术介绍与UPS相结合主要优势体现：无须并网手续；解决原用UPS配套的电池长期处于浮充电状态，激活电池；SOC设定适当余度，保证原有负荷的应急供电余量；变固定资产效益化，削峰填谷产生收益；对原有的UPS不要硬件改动，只需要改变逻辑控制程序；充分利用不同类电池（梯次电池再利用）同时使用。三、电化学储能系统的典型应用技术介绍智慧公交站针对分布式园区、行政服务办公区等屋顶与车棚，建立光储+充电桩示范电站项目重要负载与一般负载的切换三、电化学储能系统的典型应用技术介绍重要负载与一般负载的切换三、电化学储能系统的典型应用技术介绍大功率PCS为纯储型、中小功率要求独立运行。带负载切换功能，一般在户用储能需求较多，如在日本要求兼容HEMS三、电化学储能系统的典型应用技术介绍独立运行储能系统三、电化学储能系统的典型应用技术介绍海岛用光储柴系统PV：120KWPInverter：100KWBAT：75KW/1MWhLoad:60KW/440kwh/D三、电化学储能系统的典型应用技术介绍名称内容基本信息每天用电度（KWh)440KWh/DAY最大负荷数（KW）60KW晚6点到早上7点负荷需求数70%电池续航时间2天配置结果配电容量(100KW)1.5～1.8倍负荷容量PV配置容量(120KWP)1.5～1.8倍光伏逆变器容量PCS配置功率(75KW)1.2～1.5倍负荷容量光伏逆变器配置功率(100KW)1倍配电容量电池容量配置(1000KWh)负载容量/DOD/综合效率柴油机配置容量20%倍配电容量PV+ESS户用光储充容量配比(典型值)PCS/光储充-功率（KW）4.8KW/5.5KW/9.9KW(当地电力公司要求)储能元件容量（KWh）1.25～1.5倍光伏容量Pv---功率数(KWP)1～1.1倍上升到1.2～3倍PCS功率电池放电功率值(KW)50%～60%倍PCS功率值夏季自用率较高,冬季光伏发电量变少,电器设备增多,从电网购电相对增加三、电化学储能系统的典型应用技术介绍远距离输送系统PV：500KWPInverter：250KW2BAT：350KW/4.4MWhLoad:500KW/440kwh三、电化学储能系统的典型应用技术介绍其它应用模式其它隔墙售电，拉线方式智慧城市微电网建设船舶岸电储能热电气多联供储能目前储能企业生存市场：找到用户需求“痛点”，发挥功能性大于经济性。三、电化学储能系统的典型应用技术介绍电化学储能市场开发与应用小结业主认知度还不够，受光伏影响，要求的返利、提成成本较高，收益难保证。并网点与设备摆放问题，出现没有地方摆放，致考虑多点并网，屋顶建配电房等现象。盈利项目要“百里挑一”，针对具体的负荷特性进行开发，尽可能多收益叠加。发电侧储能、电网侧储能由大公司与电网公司操控，用户侧储能“峰谷差“下滑趋势。开发与应用小结响应“一带一路”创新产品技术创新应用技术创新”出海“走出去开发导则：1.以需求“痛点”为准绳，多模式工作，叠加收益。2.时尚化操作应用模式，结合当下热门能源转型（互联网+），体现：方便、快捷。3.多功能集成（产品硬件的集成配套、一站式服务模式）方案如：PCS集成能管(EMS)、逆功率保护、智慧通讯接口、无线PCS+智能家电等。储能市场开发与应用小结储能市场开发与应用小结四、南京冠隆电力科技有限公司产品分享冠隆电力光伏控制电源储能EPC大功率储能逆变器储能集装箱户用储能逆变器20尺、30尺、40尺、45尺常用四种规格四、南京冠隆电力科技有限公司产品分享离网控制与逆变电源产品单机逆变功率：250KVA—1500KVA控制电流：20A-—400ADC/DC电压等级：12V/24V/48V/220V/360V/600V离并网切换柜三相50KVA---100KVA三相100KVA---250KVA四、南京冠隆电力科技有限公司产品分享储能直流配电柜通讯柜四、南京冠隆电力科技有限公司产品分享四、南京冠隆电力科技有限公司产品分享光储充一体与大功率储能逆变器产品单相1KVA—10KVA三相500KVA南京冠隆电力科技有限公司欢迎工厂参观指导！谢谢您的聆听！汇报人：徐亮(529402585@qq.com)
