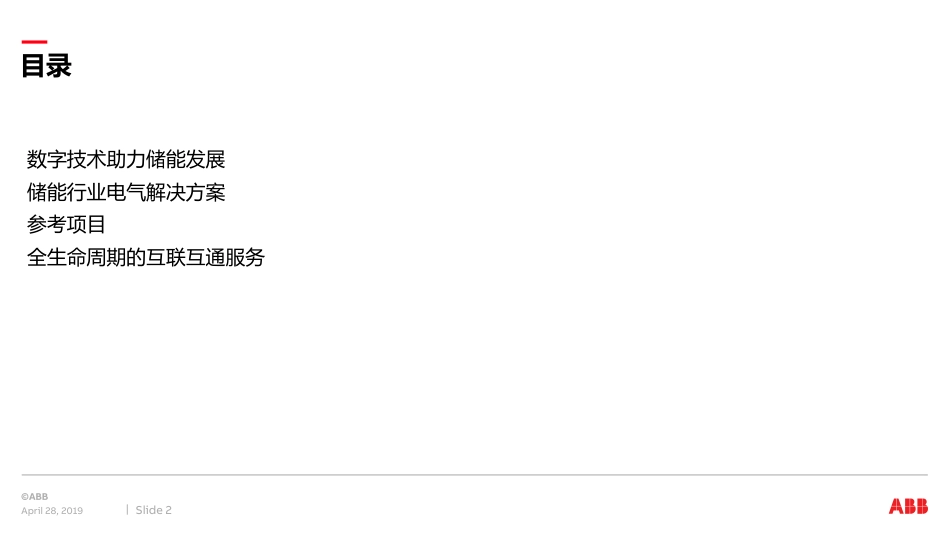

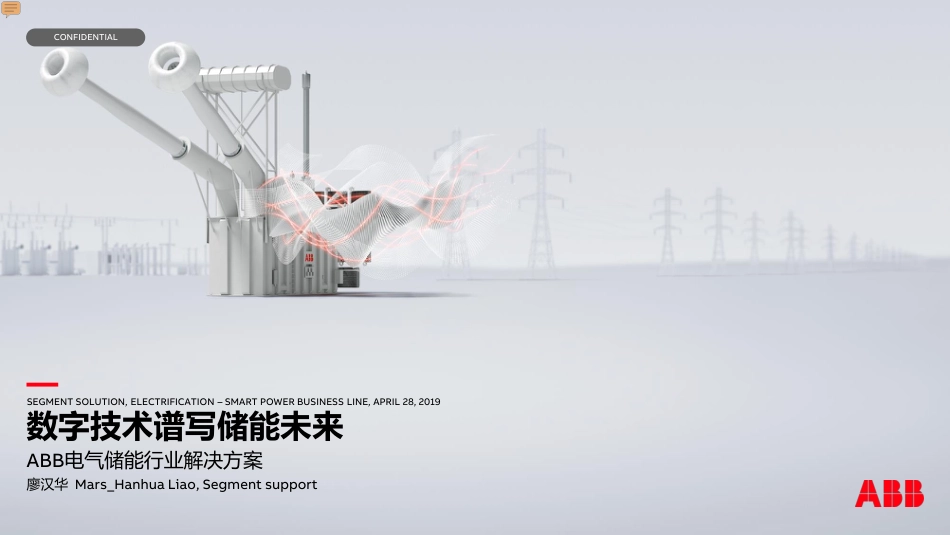

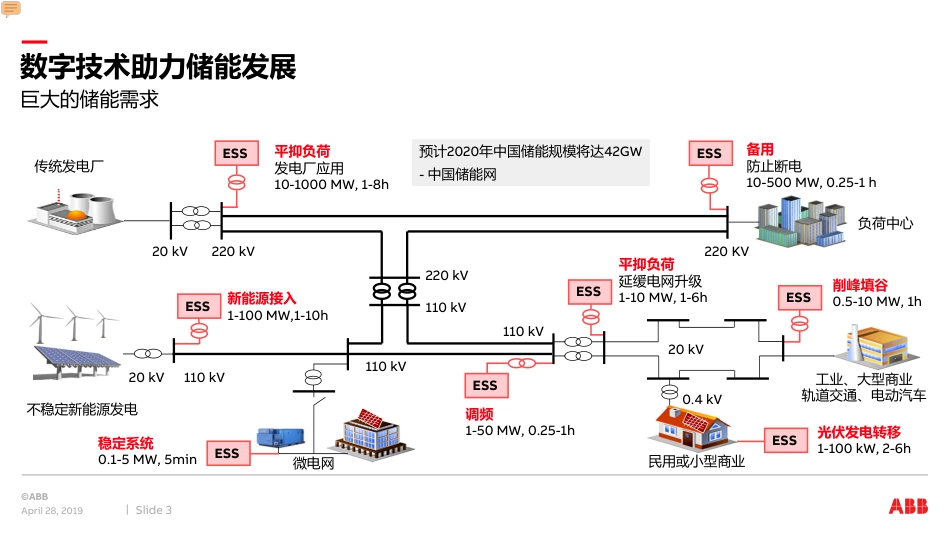

—CONFIDENTIALSEGMENTSOLUTION,ELECTRIFICATION–SMARTPOWERBUSINESSLINE,APRIL28,2019数字技术谱写储能未来ABB电气储能行业解决方案廖汉华Mars_HanhuaLiao,Segmentsupport数字技术助力储能发展储能行业电气解决方案参考项目全生命周期的互联互通服务April28,2019Slide2目录巨大的储能需求数字技术助力储能发展April28,2019Slide3新能源接入1-100MW,1-10h削峰填谷0.5-10MW,1h220kV110kV20kV20kV传统发电厂不稳定新能源发电220KV平抑负荷发电厂应用10-1000MW,1-8hESS110kV工业、大型商业轨道交通、电动汽车负荷中心20kV备用防止断电10-500MW,0.25-1h平抑负荷延缓电网升级1-10MW,1-6h调频1-50MW,0.25-1h220kV110kV光伏发电转移1-100kW,2-6h0.4kV民用或小型商业微电网稳定系统0.1-5MW,5minESSESSESSESSESSESSESS110kV预计2020年中国储能规模将达42GW-中国储能网ABBAbility™：建造能源的互联互通，能源利用效率达到新高度数字技术助力储能发展April28,2019Slide4ABBAbility™―先进的IoT解决方案，实现能源与设备、用户、服务互联互通的智慧云管理，使能源更高效利用―保证可再生能源分布式接入后局域网的高稳定性和高利用率―实现微网群的统一管理和远程云服务―金融级的能源网络安全管理―提升跨部门协作效率，实现智慧调度人物服务数字技术引领储能未来储能行业电气应用方案April28,2019Slide5小型储能电站解决方案大型储能电站解决方案储能电能质量方案储能防雷接地方案ABBAbilityTM储能数字方案–ABBAbilityTM数字配电方案–ABBEDCS智能配电控制方案–ABBAbilityTM资产健康管理方案–EkipUp储能数字升级方案ABBAbility™整体架构---可靠、高效、智慧、节能ABBAbilityTM储能数字解决方案April28,2019Slide6智慧运营管理现场智能设备21数字解决方案3ABBAbilityTM应用能效管理数字配电实时监控能效分析能耗总览健康评估运营策略运行管理能源策略量化状态资产健康管理iUniGearMNSDigitalEmax2iVD4EkipUPIM300数字化升级改造TmaxXT方案组合ABBAbilityTM储能数字配电方案April28,2019Slide7iUnigear中压数字化开关设备方案1iVD4中压开关智能化方案MDC42MNSDigital低压数字化开关设备方案3ABBEDCS智能配电控制方案4ABBAbility™ABBAbility™不遗余力地提高储能效率iUnigear中压数字化开关设备方案April28,2019Slide8母线温度监测电缆触臂电机机械特性监测二次回路断路器程序化控制电动手车电动地刀视频监视建议服务执行评估分析诊断温升的评估机械特性的评估综合分析评估iUnigearABBAbility™数据采集监测云平台大数据运用专家诊断智慧、高效、安全、绿色iVD4中压开关智能化方案April28,2019Slide9实时数据诊断报告提醒移动运维远程查看ABBAbility™MDC4智能监控单元成就最佳决策网关iVD4智能传感器温升实时在线监测断路器状态参数监测断路器手车电动机驱动可视化监视降低25%至30%事故发生率提高60%响应速度和问题解决速度直观可视化的数据报告互联、智慧、安全、高效MNSDigital低压数字化开关设备方案April28,2019Slide10防电弧设计，保障人身和设备安全提供前瞻性维护，降低维护时间和成本连接云端，进行大数据分析简化接线，减少备件，提高设备使用效率减少断电时间，提高设备可靠性应用简单灵活，改造升级便利技术亮点客户价值云端大数据分析远程无线监控集成控制界面MNS抽屉过程控制系统/电力管理系统/急停系统参数设置软件（笔记本通过参数设置电缆与开关柜连接）管理单元和扩展模块控制面板工业以太网工业以太网抽屉以太网接口智能温度监测传感器母排温度测试MNSDigital全生命周期管理全面的电机和馈电智能管理强大的以太网通信集成先进的智能测温技术简单、兼容的构架，开启储能数字配电云服务ABBAbilityTMEDCS智能配电控制方案April28,2019Slide11Emax2+EkipTouch+EkipCOMHUB+EkipModbusRTUEkipUP+EkipCOMHUB+EkipModbusRTUIM300Emax+PR122/PR123+PR120/DM(+PR120V)TmaxXT+EkipLSI/EkipLSIG/EkipE+EkipCOMEQREF611/REF615/REF524/REF601T4,5,6PR222/PD或PR223DS（+VM210）或PR223EF（+VM210）T5EkipES200+CMS700Emax2+EkipTouch+EkipCOMHUB+EkipModbusRTUABBAbilityTMEDCSEkipCOMHUB（植入Emax2内）节省30%运营成本提升15%项目价值1分钟内采取行动10分钟内设备与云端连接监测控制优化关键数据助力能效优化，资产透明管理ABBAbilityTMMRC：储能资产健康管理方案April28,2019Slide12Gateway网关ABBAbility™MRC储能资产健康中心用户界面91智能运维基于运维策略，结合实际情况，智慧选择运行维保方案iUniGearMNSDigital智能设备Emax2定期维保以保证稳定运行健康评估运营策略设备状态良好iVD4数据分析深度学习机器学习大数据人工智能提升40%维护效率减少30%停电损失节约15%系统能耗EkipUPIM300简单、高效的数字化跨越ABBAbilityTMEkipUp储能数字化升级方案April28,2019Slide13旧配电设备功能不全，保护功能可能缺失或失效储能设施数字化转型需求升级成本高，时间长，兼容性差使原配电系统功能更全、更强大可对第三方配电柜数字化升级可接ABBAbilityTMEDCS云平台实现成本与效率双赢，节约30%运营成本节省50%升级时间，调试中的停机时间为零传统储能升级困惑数字化升级改造理想方案EkipUP安全，互联、智慧、高效大型储能电站解决方案April28,2019Slide14PCS功率转换系直流侧(DC)PCS功率转换系统交流侧(AC)并网系统（AC）电压等级–通常在750VDC-1100VDC或最高为1500VDC应用领域–主电网–大型可再生能源发电并网–大型工矿企业–大型商业中心–大型电动汽车充电站大型ESSBMS电池管理系统（DC）BPU电池保护装置(DC)ABBAbility™方案特点–储能云服务，安全、智慧、互联、绿色紧凑、安全、互通、智慧小型储能电站解决方案April28,2019Slide15电压等级–≤500VDC（光伏板和电池装置都适用）容量大小≤12kWh应用领域–分布式电源、微电网、小型商业、住宅小型ESSCMS700多回路监测系统CM-IWx绝缘监控器IM300电力智能监控仪表S202MDC直流微型断路器EQ模块化导轨电表S202M微型断路器S202M微型断路器F202B/A级剩余电流动作开关（电磁式）ABBAbility™OVR电涌保护器OVRPV电涌保护器方案特点–云端服务，实现智慧运维管理–透明的能源成本–保护功能齐全，储能电站运行安全可靠–远程专家服务–标准模块化设计，方案小型化，节省空间BMS电池管理系统（DC）并网系统（AC）PCS功率转换系统（DC/AC）核心技术优势储能电站解决方案April28,2019Slide16高安全可靠性，储能更持续先进的直流技术,全系列直流产品储能云服务，实现能源互联互通整体紧凑解决方案，实现一站式服务储能全工况保护，运行更高效绿色ABBAbility™提高储能电站的稳定性和高效性储能电能质量方案April28,2019Slide17新能源和微网的稳定性差PCS产生谐波污染内外电网延长电池使用寿命提高储能电站的安全稳定性和利用率节能降损关注电能品质先进、专业、高效、完整控制电容器的投切，节约投资无功补偿功能，全响应时间<1s无需另外配功率因数控制器开环、闭合控制，损耗低<2.2%16个模块组合，不同容量可混用模块小型化设计，可扩展RCR-7%传统无功功率补偿方案提高配电系统利用率，降低能耗新能源接入和微网中防止电压波动7%电抗器，使电容更远离谐振点PQactiF有源滤波器（多功能模块化）H2~H50内可同时滤除25种谐波无功补偿功能,全响应时间<20ms平衡负载–全功率调节能力开环、闭环控制可选16个模块组合，允许混合使用损耗低<2.2%，内置Wi-Fi模块小型化设计，可扩展PQflexC混合补偿用有源无功方案UA储能站全天候安全高效运行储能防雷接地方案April28,2019Slide18SCBC镀铜圆钢CEM导电接地聚合料接地观测井WELD热熔焊模具及连接Furse接闪器接地端子排等电位连接TC纯铜带RB镀铜接地棒OVR电涌保护器方案特点–优良的导电性和热稳定性，保障储能电站可靠运行–耐腐蚀，使用寿命长，后续维护成本低–接地电阻低，防雷接地效果佳–热熔焊，省时省力，无虚焊点，连接更可靠ABBAbility™EDCS成功案例参考项目April28,2019Slide19上海博物馆吉安木林森电子南京师范大学南昌昌北机场临沂中心医院新疆电力公司众多储能用户的广泛认可参考项目April28,2019Slide20同煤智慧储能调频项目内蒙古新丰热电储能调频项目内蒙古上都电厂调频项目深能源河源储能调频项目华润海丰辅助储能调频项目河北宣化储能项目丹阳东部电网储能项目那曲磷酸铁锂电池储能项目国网–张北10250kWESSProSGCC杰瑞–新疆250kWESSPro睿能–山西9MWESS京玉火电调频项目捷威-天津500kW项目储能客户的优选专业服务，为储能用户持续创造价值全生命周期的互联互通服务April28,2019Slide21服务协议技术支持与维修替换备品备件及易损件安装调试扩展、升级和改造维保工程咨询高级服务专业培训寿命终止服务快速响应生命周期管理绩效提升高效运营ABBAbility™ABBAbility™服务组合网络安全日常巡检配合调试专业培训设备监测远程控制备份管理性能优化告警管理资产健康全生命周期评估预测性维护协作运营能源管理全面覆盖，专业服务–3个检修中心–8个电气服务中心–70家服务供应商–29个服务站–e速达（cusCARE）服务平台–400/800-8209696–cn-ep-hotline@cn.abb.com
