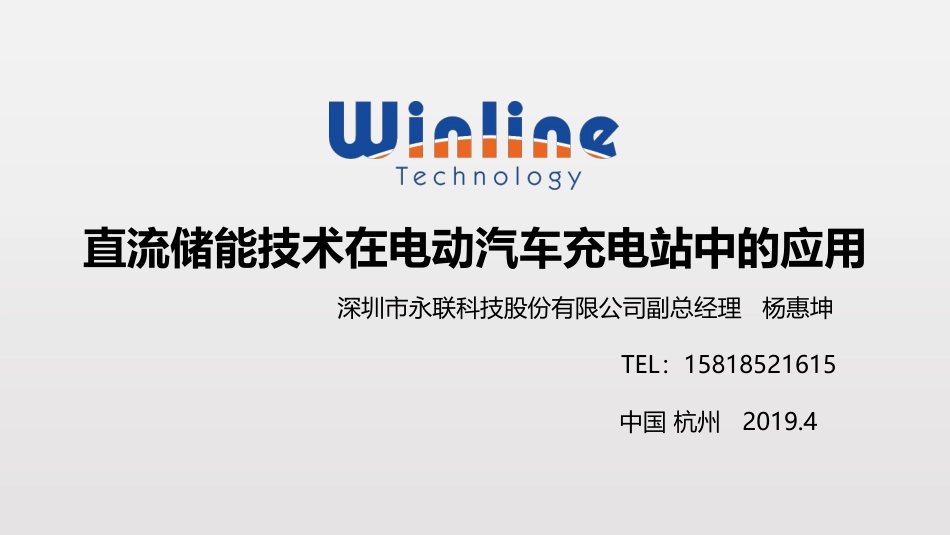

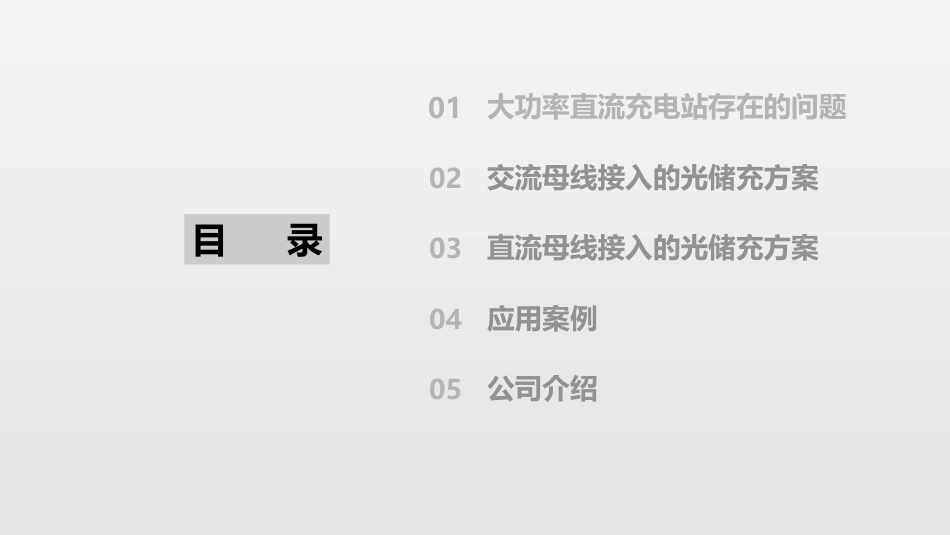

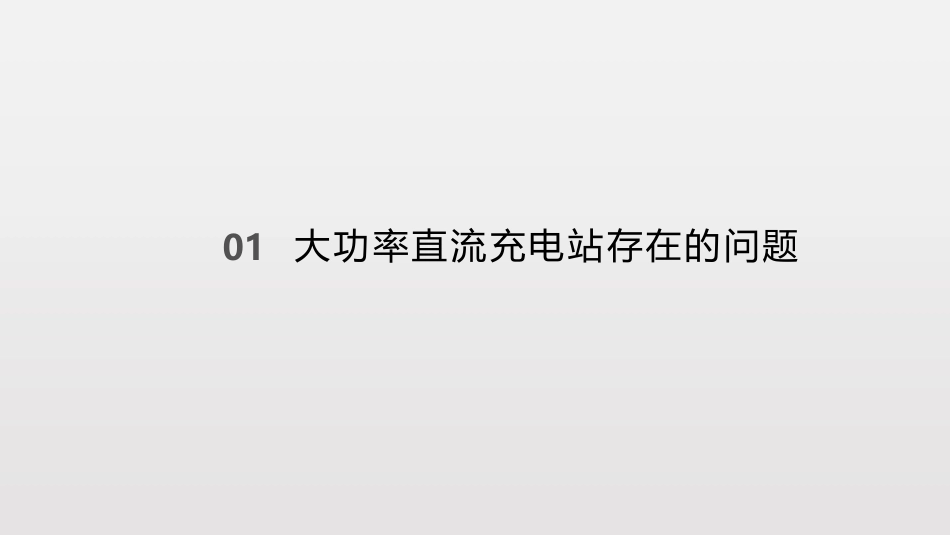

直流储能技术在电动汽车充电站中的应用深圳市永联科技股份有限公司副总经理杨惠坤TEL：15818521615中国杭州2019.401大功率直流充电站存在的问题020304目录交流母线接入的光储充方案直流母线接入的光储充方案应用案例05公司介绍大功率直流充电站存在的问题01深圳前海月亮湾充电站充电桩数量89个充电桩功率240KW/180KW基本电费23元/KVA充电车型比亚迪K8/K9等装机容量14MW容量费322,000元1充电站用电功率大，对电网造成冲击较大比例峰价用电，不利于降低用电成本◆布吉农批充电站4月份峰价用电量144,060.62KWh，电费159,907.29元2受已有配电容量限制的地方建充电站，扩容难◆土地限制，扩容困难◆线路改造困难◆增容审批时间长3电网停电情况下，存在应急充电的需求4存在需要改善电能质量的需求长圳充电站因无功罚款！！！5交流母线接入的光储充方案02交流侧光储充解决方案1平滑充电站用电功率，减少对电网的冲击具备应急充电能力，具备不间断充电能力改善充电站电能质量利用平价电、兼容变压器容量，降低用电成本直流母线接入的光储充方案03直流侧光储充解决方案1平滑充电站用电功率，减少对电网的冲击具备应急充电能力，具备不间断充电能力改善充电站电能质量利用平价电、兼容变压器容量，降低用电成本高电压母线、高频化储能、降低建站成本提升光伏发电效率，提升储能效率，提升场站效率支持V2G应用储能模块化，支持异种电池、支持电池梯级利用直流侧光储充：主要设备储能逆变器3离并网切换时间<10ms，实现UPS功能单机容量50KW-1000KW离网满功率瞬间投/卸载98.5%超高转换效率支持100%三相不平衡负载离网可带变压器满载启动满功率充放电转换时间＜20ms并离网切换柜可实现并离网毫秒级切换;自动运行，无人值守;接入了回路冗余设计;具备短路保护功能;直流侧光储充：主要设备4DC/DC变流器MPPT控制器直流侧光储充：主要设备5直流充电桩直流侧光储充：主要设备6产品功率覆盖20KW～320KW（1）输出电压范围50—1000V，兼容50—200V的车型，公交车、出租车、物流车和低速车都可以充电；万能充，运营商投资回报率高；（2）输出恒功率范围300—1000V，核心模块-40~60℃满功率，充电速度快快快；快速充，充电服务满意度高；（3）充电转换效率高于95.5%，整桩待机条件下功耗小于额定功率的0.05%；高效充，充电运营更省钱；能量管理系统通过在线协议配置实现设备数据自动采集;实时故障告警，实时设备联动控制;接口子系统使用互联网微服务架构实现业务快速扩张;车辆数据、电池数据、光伏数据、储能数据、相变数据、用户数据、交易数据与第三方平台共享;直流侧光储充：主要设备7应用案例04江苏连云港直流微网储能项目系统介绍：时间：2018年案例地点：江苏连云港装机容量：储能175kW、45kW应用机型：磷酸铁锂电池、模块化储能逆变器项目介绍：该项目位于连云港，我司提供1套175kW/350kWH、45kW/90kWH直流微电网储能系统，用于直流充电站。1系统介绍：时间：2018年案例地点：广东深圳装机容量：储能100kW/86kWH应用机型：磷酸铁锂电池，100kW储能逆变器项目介绍：该项目位于深圳一电动汽车直流充电站中，我司提供1套100KW/86KWH储能项目，用于电动汽车充电站的一体供电。广东深圳100kW/86kWH储能系统2公司介绍05深圳市永联科技股份有限公司是一家集能源高端装备研发制造和能源互联网方案提供与建设运营为一体的国家级高新技术企业，实缴资本1.13亿元，员工近500人。公司创业团队以“中国智造”为己任，以智慧能源为主攻方向，集结了一批国际顶尖研发人员，打造了一流的研发平台，在新能源领域研制了一系列创新产品，并获得了“国家重点新产品”等荣誉，同时也参加了多项国家标准和行业标准的编制工作。公司秉承“永远创新，联合发展”的经营理念，注重创新动力的培育，设有深圳市博士后创新实践基地。通过持续高强度研发投入和技术积累，公司形成了强大的自主创新能力，拥有电源领域多项核心技术，取得了近百项发明专利和软件著作权等知识产权。公司产品和服务涉及储能系统、新能源物联网大数据运营平台软件、新能源汽车应用以及服务于国防的军工及机器人电源等。公司简介1深圳永联科技股份有限公司新能源电源设备的研发、生产、销售和服务的能源互联网方案提供商2007年8月20日，公司创立。2013年◆自主研发的500KW逆变器荣获“国家重点新产品”；◆首座自主投资建设的光伏电站在甘肃投入运营。2014年◆晋身国家级高新技术企业；◆荣获“广东省自主创新示范企业”；2015年◆自主研发的YLSSL-500U兆瓦级光伏并网逆变器通过“中国效率等级A级”认证，首批入选光伏并网逆变器“领跑者”名录；◆11月17日，在全国中小企业股份转让系统成功挂牌公开转让。2016年◆自主研发的大功率直流充电桩首批通过最新国标认证测试并成功批量应用于大型电动公交汽车充电站。◆入选“新三板创新层百强”。2017年◆获准设立深圳市博士后创新实践基地；◆荣获广东省自主创新标杆企业；◆联合深圳巴士集团，开展汽车充电站运营；2008-2012年◆自主研发的继保产品中标东南亚多个电站项目；◆自主研发首台500KW光伏逆变器在石林（66MW）并网发电◆元谋20MW/昆明高新区10MW光伏◆承担广东省和深圳市兆瓦级光伏并网逆变器重大科技攻关项目；◆自主研发的兆瓦级逆变器列为深圳市发改委重大产业化项目；2018年◆举办了电动汽车非车载充电电源模块技术与标准编制研讨会。◆参与了中日大功率充电技术相关统一标准的编制起草。◆喜获了深圳市电动出租车“蓝天计划”2.26亿的中标标的。发展历程2公司组建了逾100人的研发技术团队，绝大多数来自新能源发电和能源互联网相关领域的知名企业，具备丰富的行业经验。截至2018年12月31日，永联科技拥有发明专利30件（其中授权9件，进入实审及受理21件），其他专利40件（其中授权30件，已受理10件）。合计专利70件，软件著作权21件。研发团队及知识产权3➢公司坚持以客户为中心的研发理念，打造了贯穿产品生命周期全流程的研发管理体系，涵盖软件、硬件、结构、电气、测试及试制等专业部门。➢围绕电力电子电源设备研发，打造了业界一流的通用技术平台，借助技术平台，研发部门可以快速响应客户需求，很短时间内推出定制化产品。➢保持持续的研发投入，为研发体系发展提供资金保障。经过多年技术创新，公司拥有了并网逆变器、储能逆变器、充电模块、充电桩、车载电源、充电站大数据运营及分析平台等核心技术。环境可靠性测试实验室研发实验室电磁屏蔽实验室储能逆变器测试平台研发实验平台4合作伙伴5THANKYOUFOREVERYONE谢谢大家！
