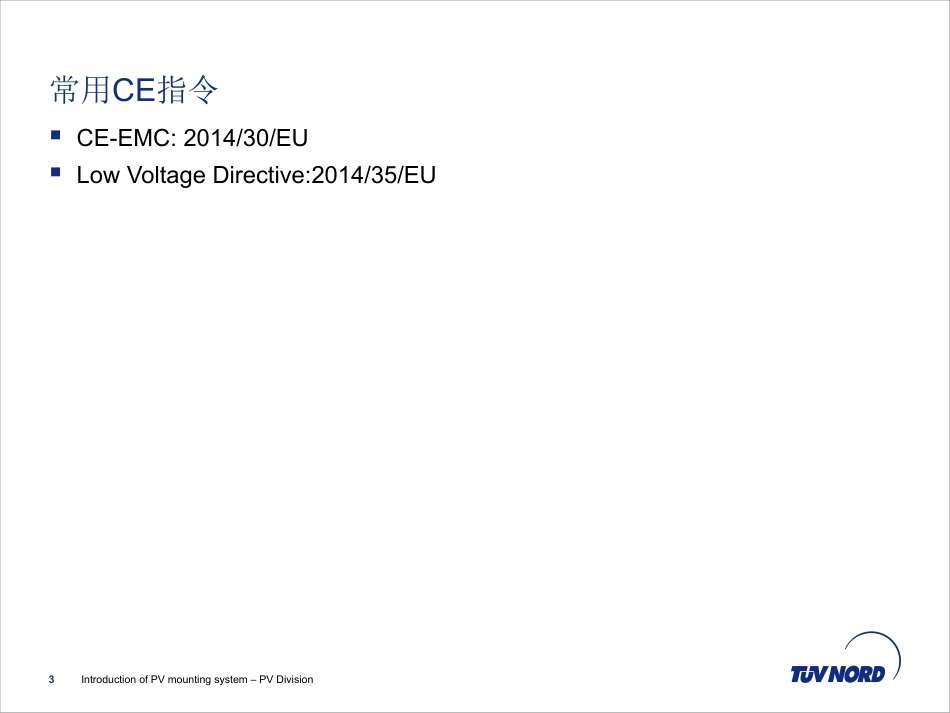

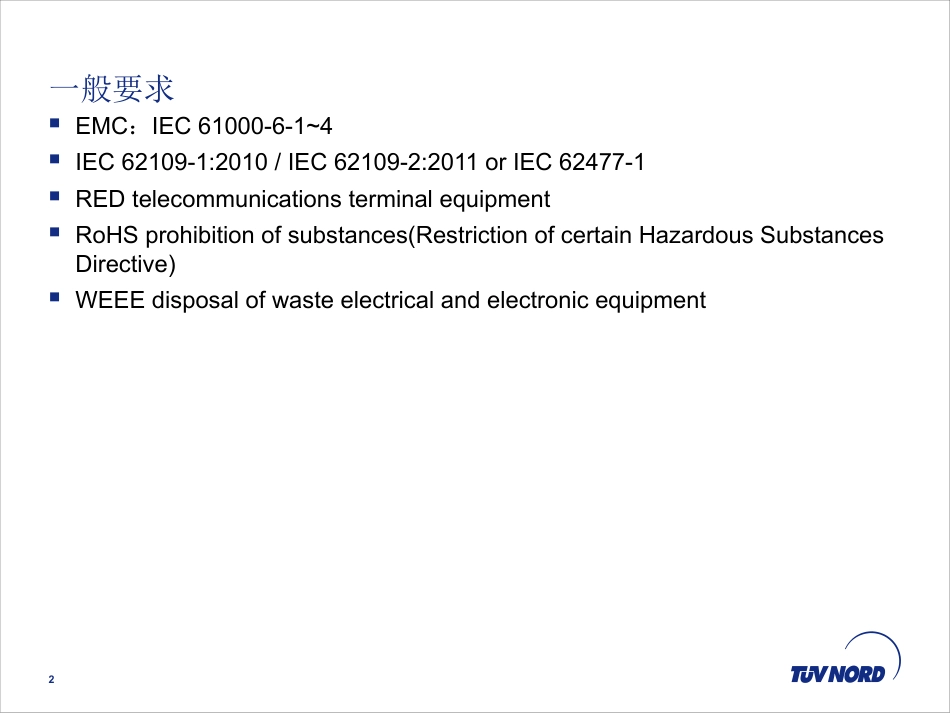

德国低压并网要求VDE-AR-N4105:2018及参考测试方法分享MarvinPeng一般要求§EMC：IEC61000-6-1~4§IEC62109-1:2010/IEC62109-2:2011orIEC62477-1§REDtelecommunicationsterminalequipment§RoHSprohibitionofsubstances(RestrictionofcertainHazardousSubstancesDirective)§WEEEdisposalofwasteelectricalandelectronicequipment2常用CE指令§CE-EMC:2014/30/EU§LowVoltageDirective:2014/35/EUIntroductionofPVmountingsystem–PVDivision3产品并网要求4§VDE-AR-N4105:2018§VDE-AR-N4110:2018§VDE-AR-N4120:2018§VDE-AR-N4130:2018德国并网标准5DEADLINEAnwendungsbeginndieserVDE-Anwendungsregelist2018-11-01.FürVDE-AR-N4105:2011-08bestehteineÜbergangsfristbis2019-04-26新标发布日期2018年10月19日，正式生效日期为2018年11月1日。老标将于2019年4月26日起失效，新标强制执行日期2019年4月26日。6TYPE7注：所有的光伏相关的逆变器，储能变流器等都属于Type2SCOPE§AbgrenzungzwischendenRichtlinien(4105/4110/4120)nunnachWirkleistung,nichtmehrnachScheinleistungUnit:0~135kW依据标准VDE-AR-N4105根据新标要求，unit>135kW或system中unit总和>135kW（只看有功功率）依据标准VDE-AR-N41108SCOPE9EZE：UnitEZA：SystemPOWERQUALITY§DiezulässigenGrenzwertesindfürEZAundSpeichernuninderVDE-AR-N4100,5.4beschrieben注：电能质量参照VDE-AR-N410010POWERQUALITY11§Flicker:EN61000-3-3orEN61000-3-11orTR3§Harmonic:EN61000-3-2orEN61000-3-12ACTIVEPOWER12ACTIVEPOWER13ACTIVEPOWER14ACTIVEPOWER15§Activepowerpeaks:200ms,60s,600s§Oneminuteaftereachset-pointsettinga1-minaveragevalueiscalculatedfortheactivepower.§Gradients:Notfasterthan0.66%Pn/S&Notslowerthan0.33%Pn/SACTIVEPOWERLIMITATIONP(F)16Under-frequency:47.5Hzheldforatleast1min,notseparatefromthenetworkACTIVEPOWERLIMITATIONP(F)-OVER17Eachfrequencystepasheldforatleast30sACTIVEPOWERLIMITATIONP(F)-UNDER18ACTIVEPOWERLIMITATIONP(F)19TESTINGFORAFIXEDCOS201.Supplyofreactivepowertothegridwithaconstantratioofactiveandapparentpower.2.SpecificationofsetpointwithminimumstepsofΔcosφ=0.005.3.Maximumfaulttoleranceofreactivecurrentsupplycalculatedfromthefaulttoleranceof±2%or±4%inregardtoP.4.Gridoperatorprovidessetpoint(notprovidedcosφ=1)5.Specificationofsetpointpossibleviaremotecontroltechnology.6.Reactiontimemax.1minforchangestosetpoint.VDE-AR-N4105解读211：Unit的最大功率2：calculationfeedin+consumptionatPcc公共连接点3：MaximumallowedgenerationfeedintotheGridVDE-AR-N4105解读§CosPhibis0,9fürTyp2-Umrichteranlagen§>4,6kVA§KeineVorgabefürTyp1<4,6kVAdurchdenNetzbetreiber§AlleanderenEZEbiscosPhi0,95§AusnahmefürdirektgekoppelteAsynchrongeneratoren:cosPhi0,95fix§NebencosPhi(P)undfestemcosPhiistnundieQ(U)-KennliniealsVorzugslösungangegeben22VDE-AR-N4105解读23VDE-AR-N4105解读24Stotal>4.6kVAType2例如逆变器S>4.6kVAVDE-AR-N4105解读§BeikurzzeitigenSpannungseinbrüchenoder-erhöhungensolldieungewollteAbschaltungvonErzeugungsleistungunddamiteineGefährdungderNetzstabilitätverhindertwerden§AusnahmefürStirlinggeneratoren,Brennstoffzellen,sowieSynchron-undAsynchrongeneratoren≤50kW注：除了燃料电池，传统能源≤50kW，其余都要做LVRT25VDE-AR-N4105解读26VDE-AR-N4105解读27NosinglefaulttoleranceforprotectiondeviceVDE-AR-N4105解读28Type2和储能VDE-AR-N4105解读§BeschreibungdermesstechnischenNachweiseundDokumentationderMessergebnissewerdeninderzuüberarbeitendenVDE0124-100erstellt§Bis12MonatenachInkraftsetzungderVDE0124-100sindHerstellererklärungenausreichend,spätestensjedochbiszum01.04.2020!§测试的GuidelineVDE0124-100发布后的12个月生效。最迟2020年1月4日。§利好消息：由于目前VDE0124-100还未发布，德国低压并网仍接受VDE4105-2011版认证证书及报告。（申明有效期1年）29OTHERINFORMATION30§VDE-AR-N4110:2018-11AnwendungsbeginndieserVDE-Anwendungsregelist2018-11-01Bis2019-04-26darfdaszumZeitpunktderVeröffentlichungdieserVDE-AnwendungsregelgültigeRegelwerkangewendetwerden.VDE-AR-N4110:2018于2018年10月19日发布，认证流程与BDEW相似，依据TR3，Rev25进行测试，依据TR4，Rev9进行模拟，依据TR8,Rev9进行判定与发证。ABOUTTÜVNORD3131Hanoverian§EssenTÜVNORDGROUP§TheheadquartersofTÜVNORDislocatedinHanoverian;§TheheadquartersofInternationalbusinesslocatedinEssen.PLEASECONTACTUSFORMOREINFORMATION.更多信息，请与我们联系。彭园园MarvinPengTEL:13776181160www.tuv-nord.com/cn
