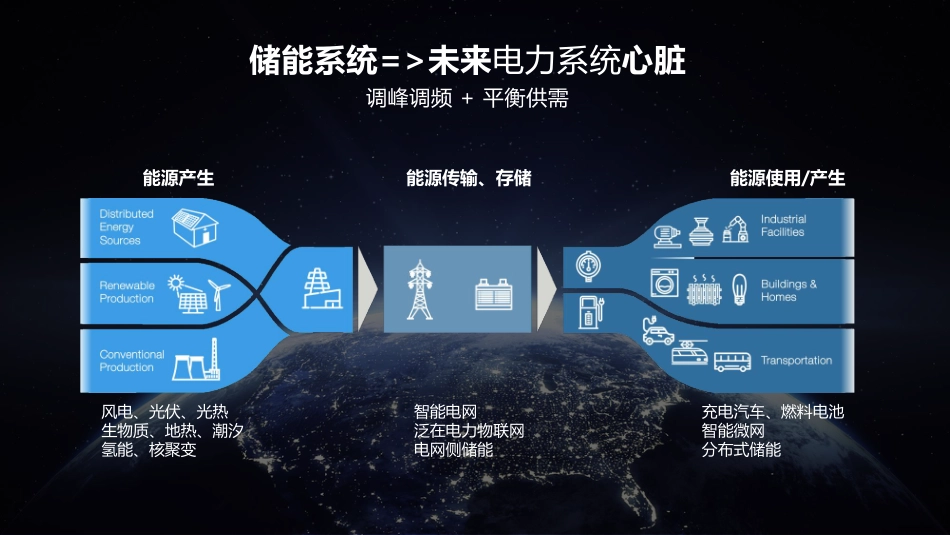

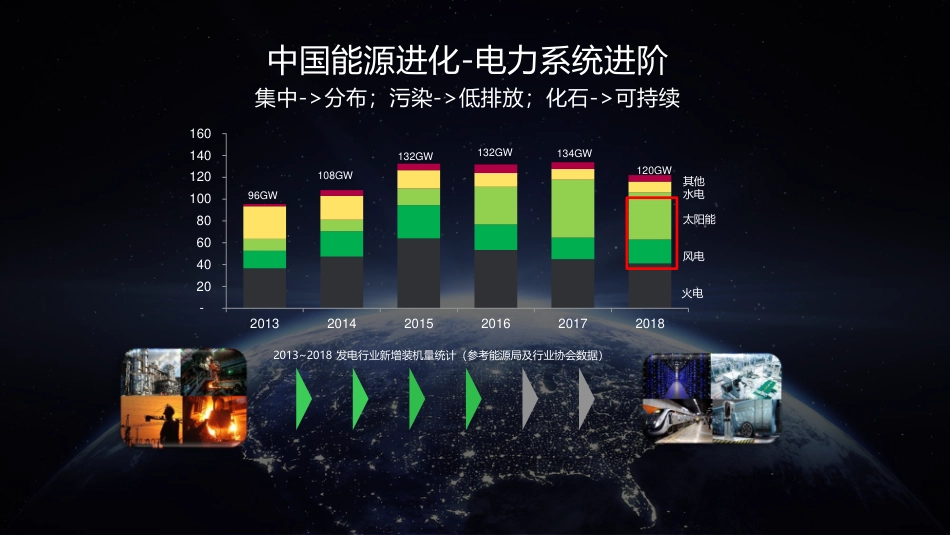

施智以储，能蕴长赢如何以智能电气方案提升储能系统可靠性赵天意施耐德电气ConfidentialPropertyofSchneiderElectric-204060801001201401602013201420152016201720182013~2018发电行业新增装机量统计（参考能源局及行业协会数据）火电风电太阳能水电其他108GW132GW132GW134GW96GW120GW中国能源进化-电力系统进阶集中->分布；污染->低排放；化石->可持续储能系统=>未来电力系统心脏调峰调频+平衡供需能源产生能源传输、存储能源使用/产生风电、光伏、光热生物质、地热、潮汐氢能、核聚变智能电网泛在电力物联网电网侧储能充电汽车、燃料电池智能微网分布式储能寿命周期可靠性•能源双向流动、运行方式复杂•电气设备故障率比一般电网类设备高22.5%专业管理效率•位于产消核心，影响电力供需系统稳定性•故障识别、判断、排除必须快速、准确、有预判性投资回报率•降低储能系统寿命周期成本•提升储能资产利用效率系统安全性•增强储能系统设备和数据的安全性•保障电网系统安全性储能挑战：多向能流、频繁操作、长期投资、高安全要求强健可靠+灵活高效SiteCloudDevice真正适合储能系统的智能电气架构如何保障储能系统可靠性电池组直流断路器直流接触器PCS逆变器交流接触器交流断路器升压变压器中压环网柜电网以双旋转分断、无极性直流技术，适应能源双向流动，打造强健“肌肉组织”以二类配合、零飞弧技术，满足复杂运行需求，打造安全“骨骼系统”储能系统电气设备的专业化提升：可靠、安全低压电池-逆变系统中压并网系统以传感技术、无线通讯技术、嵌入式系统打通设备的“感官系统”全IP架构，打造从中压到终端，从母线到电源，从能效到温度，实现电气设备的“全局感知”储能系统电气设备的数字化升级：感知、连接断路器状态监测在线温升、局放监测顺序控制专家开关柜内局放监测无线电能测量柜内温湿度监测母线分布式精准测温1234567如何提升储能系统管理效率运维监控系统在储能系统中的应用范围不断扩大…通过有效监测中低压电力设施，洞悉储能系统表里增强储能系统的可靠性，发挥配电系统的最大效用有效改善运行质量、提高能效利用效率、发挥储能资产最佳效能PSO电力监控系统PME电能管理系统增加关键设备运行监测增加储能设备内温度监测系统增加储能配电盘监测增加电池、逆变系统监测智能配电在储能应用中的系统方案增加主动预防监测，设备老化分析让数据会说话，以清晰直观的界面组织和呈现，聚焦系统安全，提高运行效率如何改善储能系统投资回报率通过数字化顾问实现储能系统主动维护体检会诊助力客户聚焦核心问题提升行动的及时性、准确性把提升助力客户聚焦核心问题,提升行动的及时性、准确性根据实时在线监测技术，设备状态感知及专业分析技术（预防性维护）千里眼顾问是以电气资产健康为主题，针对中国市场运维特点而打造的全生命周期数字化服务。设备运行数据被千里眼云平台收集后，由千里眼顾问做深入分析，评估电气设备健康度，并通过专家远程诊断，给予用户电气系统的优化建议。Step0Step1Step2Step3•既有千里眼系统评估•设备设施责任范畴的了解设备健康仪表盘体验，专业数据通俗展示Step4•诊断项目的定制化部署•服务关系对接•改进建议远程推送•线上对话专家，答疑解惑•多维诊断窗口开放•数据分析体验千里眼顾问全流程FacilityAdvisor–千里眼顾问如何增强储能系统数据安全性智能储能系统需要一个安全的网络信息架构体系安全是连接一切的基石，包括：系统安全设备安全网络安全数据安全应用安全可靠的储能设施及端到端网络安全ISO27001InformationSecurityManagementSystemCSASTARGoldenCertification（CloudSecurityalliance)ISO22301BusinessContinuousServiceSystemISO20000InformationServiceManagementSystem千里眼平台安全环节精细把控1.软件安全标准化2.源代码安全审计3.运维安全管理4.特权用户审核5.安全扫描及渗透测试6.安全运维审计和认证建立安全的开发机制和标准落实运维和管理的安全协作经过认证的安全合规的业务系统保证设备到平台，平台到用户的全链路数据安全为储能系统保驾护航•监测不正常的温升，防止配电火灾隐患•鉴别绝缘监察故障•跳闸单元监测和定值分析•断路器寿命老化分析安全•分析配电故障原因，定位系统隐患或外在干扰源•实时监视系统，优化配电网络，提升配电自动化运行能力可靠•直观反映系统容量和冗余情况，防止过载•从电源到负载侧实时全面监控，清晰直观•数字化远程运维高效•电池/发电机测试，保证系统故障情况的应急响应满足标准要求•统计电能质量情况，形成规范报告，制定整改措施规范告别未知告别被动告别繁琐告别盲目SiteCloudDevice真正适合储能系统的智能电气架构施耐德电气储能典型案例：覆盖能源产生、传输、配送、使用全环节大型政府储能-微网方案马里兰州公共安全总部施耐德为州重要行政中心提供储能及微电网解决方案，为关键单位提供清洁、稳定、可靠的能源供给。电网储能解决方案国网某省网储能方案为国网大型电池储能项目提供全系列中低压解决方案，保障电网快速响应及电力调峰调频能力。园区储能-微网方案国内某生态园区微网方案为国内某中德生态园提供用能设计、规划、建设以及后期运营等服务，以清洁能源满足工业用能需求清洁能源发电储能方案北美光伏储能方案提供1MW全系列储能系统方案，和用户0.4MW光伏系统配对，保障清洁能源稳定输出，提升利用能效施智以储能蕴长赢END
