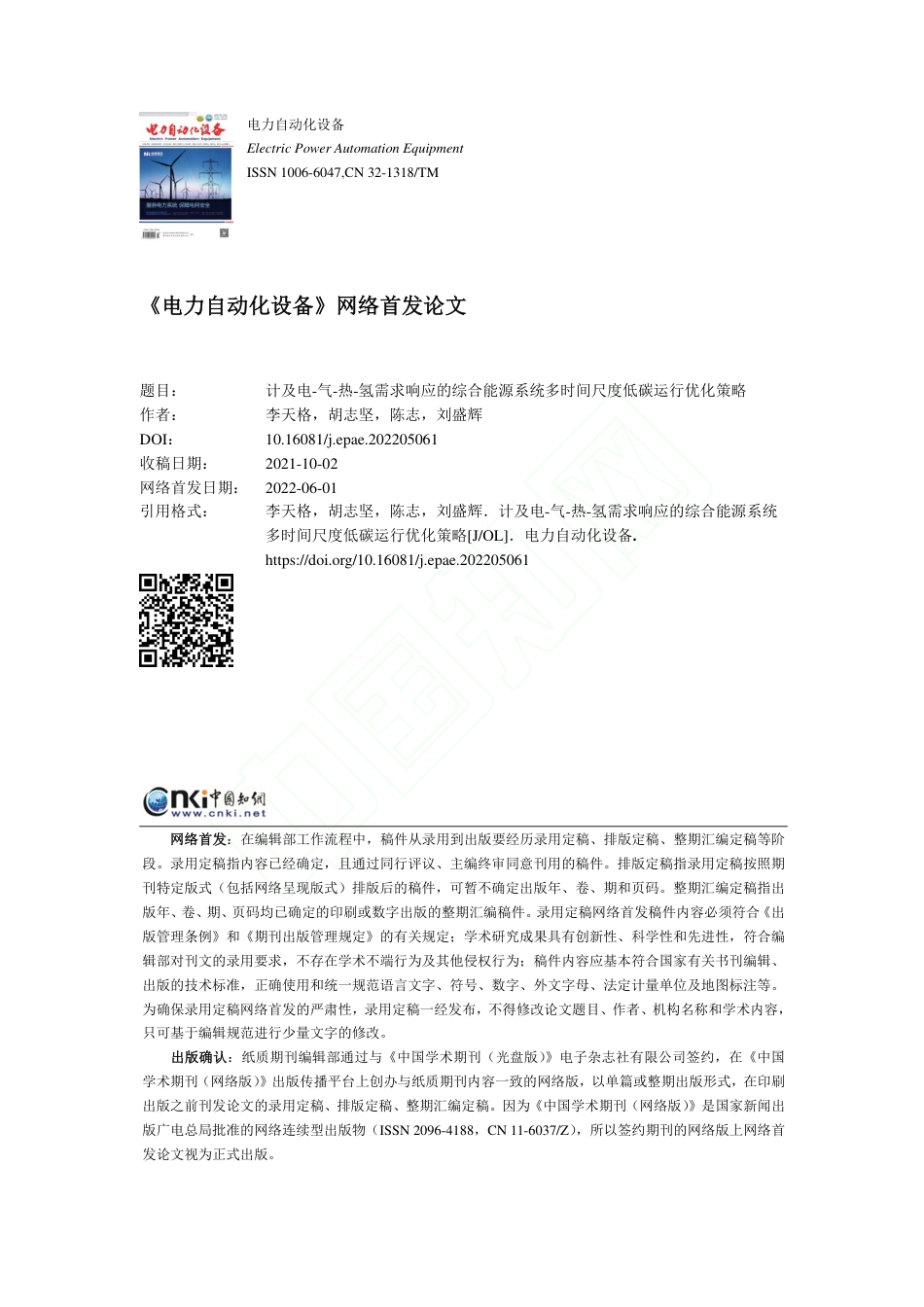

《电力自动化设备》网络首发论文
题目: 计及电---氢需求响应的综合能源系统多时间尺度低碳运行优化策略
作者: 李天格,胡志坚,陈志,刘盛辉
DOI 10.16081/j.epae.202205061
收稿日期: 2021-10-02
网络首发日期: 2022-06-01
引用格式: 李天格,胡志坚,陈志,刘盛辉.计及电---氢需求响应的综合能源系统
多时间尺度低碳运行优化策略[J/OL].电力自动化设备.
https://doi.org/10.16081/j.epae.202205061
网络首发:在编辑部工作流程中,稿件从录用到出版要经历录用定稿、排版定稿、整期汇编定稿等阶
段。录用定稿指内容已经确定,且通过同行评议、主编终审同意刊用的稿件。排版定稿指录用定稿按照期
刊特定版式(包括网络呈现版式)排版后的稿件,可暂不确定出版年、卷、期和页码。整期汇编定稿指出
版年、卷、期、页码均已确定的印刷或数字出版的整期汇编稿件。录用定稿网络首发稿件内容必须符合《出
版管理条例》和《期刊出版管理规定》的有关规定;学术研究成果具有创新性、科学性和先进性,符合编
辑部对刊文的录用要求,不存在学术不端行为及其他侵权行为;稿件内容应基本符合国家有关书刊编辑、
出版的技术标准,正确使用和统一规范语言文字、符号、数字、外文字母、法定计量单位及地图标注等。
为确保录用定稿网络首发的严肃性,录用定稿一经发布,不得修改论文题目、作者、机构名称和学术内容,
只可基于编辑规范进行少量文字的修改。
出版确认:纸质期刊编辑部通过与《中国学术期刊(光盘版)》电子杂志社有限公司签约,在中国
学术期刊(网络版)出版传播平台上创办与纸质期刊内容一致的网络版,以单篇或整期出版形式,在印刷
出版之前刊发论文的录用定稿、排版定稿、整期汇编定稿。因为《中国学术期刊(网络版)是国家新闻出
版广电总局批准的网络连续型出版物(ISSN 2096-4188CN 11-6037/Z,所签约期刊的网络版上网络首
发论文视为正式出版。
电力自动化设备
Electric Power Automation Equipment

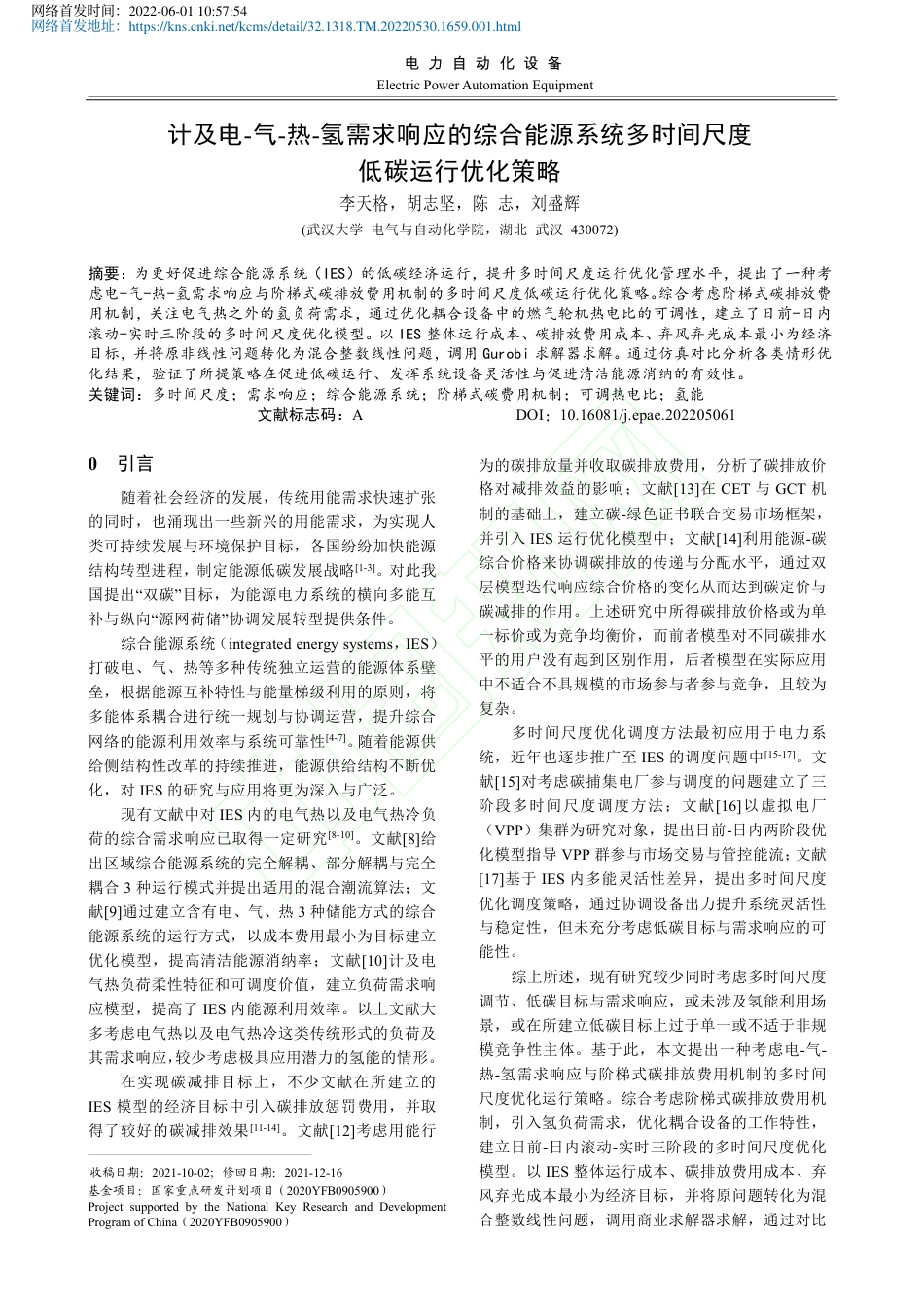

---氢需求响应的综合能源系统多时间尺度
低碳运行优化策略
陈 志
(武汉大学 电气与自动化学院,湖北 武汉 430072)
要:为更好促进综合能源系统(IES)的低碳经济运行,提升多时间尺度运行优化管理水平,提出了一种考
虑电-气-热-氢需求响应与阶梯式碳排放费用机制的多时间尺度低碳运行优化策略。综合考虑阶梯式碳排放费
用机制,关注电气热之外的氢负荷需求,通过优化耦合设备中的燃气轮机热电比的可调性,建立了日前-日内
滚动-实时三阶段的多时间尺度优化模型。以 IES 整体运行成本、碳排放费用成本、弃风弃光成本最小为经济
目标,并将原非线性问题转化为混合整数线性问题,调用 Gurobi 求解器求解。通过仿真对比分析各类情形优
化结果,验证了所提策略在促进低碳运行、发挥系统设备灵活性与促进清洁能源消纳的有效性。
关键词:多时间尺度;需求响应;综合能源系统;阶梯式碳费用机制;可调热电比;氢能
文献标志码:A DOI10.16081/j.epae.202205061
0引言
随着社会经济的发展,统用能需求快速扩张
的同时,也涌现出一些新兴的用能需求,为实现人
类可持续发展与环境保护目标,各国纷纷加快能源
结构转型进程,制定能源低碳发展战略[1-3]
国提
补与纵向源网荷储协调发展转型提供条件。
综合integrated energy systemsIES
打破电、气、热等多种传统独立运营的能源体系壁
垒,根据能源互补特性与能量梯级利用的原则,将
多能体系耦合进行统一规划与协调运营,提升综合
网络的能源利用效率与系统可靠性[4-7]随着
给侧结构性改革的持续推进,能源供给结构不断优
化,对 IES 的研究与应用将更为深入与广泛。
现有文献中对 IES 内的电气热以及电气热冷
荷的综合需求响应已取得一定研究[8-10]。文献[8]
出区域综合能源系统的完全解耦、部分解耦与完全
耦合 3种运行模式并提出适用的混合潮流算法;文
[9]通过建立含有电、气、3种储能方式的综合
能源系统的运行方式,以成本费用最小为目标建立
[10]
气热负荷柔性特征和可调度价值,建立负荷需求响
应模型,提高了 IES 内能源利用效率。以上文献大
多考虑电气热以及电气热冷这类传统形式的负荷及
其需求响应,较少考虑极具应用潜力的氢能的情形。
IES 模型的经济目标中引入碳排放惩罚费用,并取
得了较好的碳减排效果[11-14]。文献[12]考虑用能行
收稿日期:2021-10-02;修回日期:2021-12-16
基金项目:国家重点研发计划项目2020YFB0905900
Project supported by the National Key Research and Development
Program of China2020YFB0905900
为的碳排放量并收取碳排放费用,分析了碳排放价
格对减排效益的影响;文献[13]CET GCT
制的基础上,建立碳-绿色市场
并引入 IES 运行优化模型中;文献[14]利用能源-
综合价格来协调碳排放的传递与分配水平,通过双
层模型迭代响应综合价格的变化从而达到碳定价与
碳减排的作用。上述研究中所得碳排放价格或为单
一标价或为竞争均衡价,而前者模型对不同碳排水
平的用户没有起到区别作用,后者模型在实际应用
统,近年也逐步推广IES 的调[15-17]
[15]对考虑碳捕集电厂参与调度的问题建立了三
阶段多时间尺度调度方法;文献[16]
VPP集群为研究对象,提出日前-日内两阶段优
化模型指导 VPP 群参与市场交易与管控能流;文献
[17]IES
优化调度策略,通过协调设备出力提升系统灵活性
与稳定性,但未充分考虑低碳目标与需求响应的可
能性。
综上所述,现有研究较少同时考虑多时间尺度
调节、低碳目标与需求响应,或未涉及氢能利用场
景,或在所建立低碳目标上过于单一或不适于非规
模竞争性主体。基于此,本文提出一种考虑电--
-
尺度优化运行策略。综合考虑阶梯式碳排放费用机
制,引入氢负荷需求,优化耦合设备的工作特性,
--实时三阶段的多时间尺度优
模型。以 IES 、碳
风弃光成本最小为经济目标,并将原问题转化为混
合整数线性问题,调用商业求解器求解,通过对比
网络首发时间:2022-06-01 10:57:54
网络首发地址:https://kns.cnki.net/kcms/detail/32.1318.TM.20220530.1659.001.html
电力自动化设备

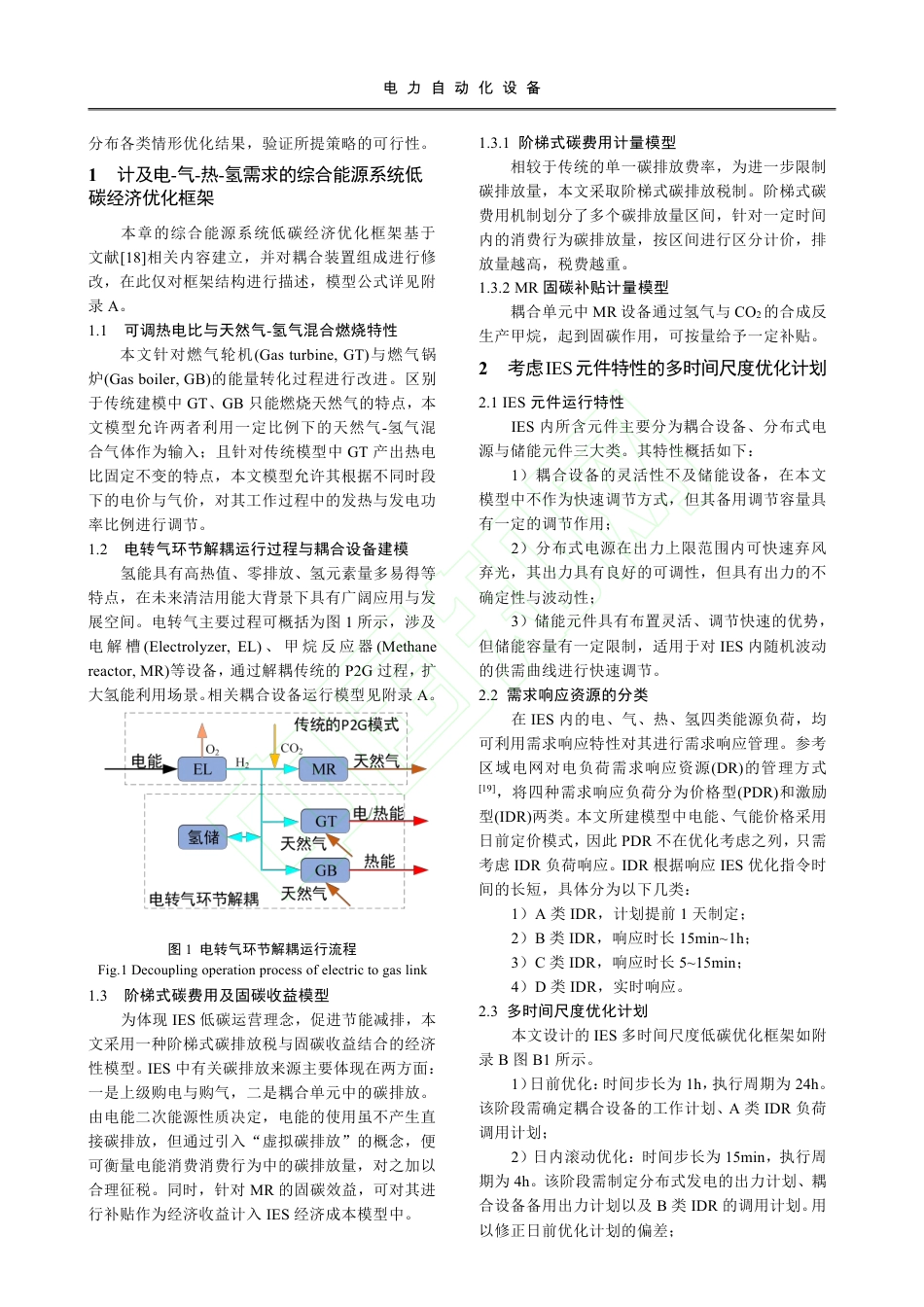

分布各类情形优化结果,验证所提策略的可行性。
1---求的源系统低
济优
本章的综合能源系统低碳经济优化框架基于
[18]相关内容建立,并对耦合装置组成进行修
改,在此仅对框架结构进行描述,模型公式详见附
A
1.1 可调热电比与天然气-氢气混合燃烧特性
(Gas turbine, GT)
(Gas boiler, GB)的能量转化过程进行改进。区别
于传统建模中 GTGB 只能燃烧天然气的特点,
文模型允许两者利用一定比例下的天然气-
合气体作为输入;且针对传统模型中 GT
比固定不变的特点,本文模型允许其根据不同时段
下的电价与气价,对其工作过程中的发热与发电功
率比例进行调节。
1.2 电转气环节解耦运行过程与耦合设备建模
氢能具有高热值、零排放、氢元素量多易得等
特点,在未来清洁用能大背景下具有广阔应用与发
展空间。电转气主要过程可概括为图 1所示,涉及
电解槽(Electrolyzer, EL) 、甲烷反应器(Methane
reactor, MR)等设备,通过解耦传统的 P2G
大氢能利用场景。相关耦合设备运行模型见附录 A
1电转气环节解耦运行流程
Fig.1Decouplingoperationprocessofelectrictogaslink
1.3 阶梯式碳费用及固碳收益模型
为体现 IES 低碳运营理念促进节能减排,本
文采用一种阶梯式碳排放税与固碳收益结合的经济
性模型。IES 中有关碳排放来源主要体现在两方面:
一是上级购电与购气,二是耦合单元中的碳排放。
由电能二次能源性质决定,电能的使用虽不产生直
接碳排放,但通过引入“虚拟碳排放”的概念,便
MR
行补贴作为经济收益计入 IES 经济成本模型中。
1.3.1 阶梯式碳费用计量模型
相较于传统的单一碳排放费率,为进一步限制
碳排放量,本文采取阶梯式碳排放税制。阶梯式碳
费用机制划分了多个碳排放量区间,针对一定时间
内的消费行为碳排放量,按区间进行区分计价,排
放量越高,税费越重。
1.3.2 MR 固碳补贴计量模型
耦合单元中 MR 设备通过氢气与 CO2的合成反
生产甲烷,起到固碳作用,可按量给予一定补贴。
2IES特性
2.1 IES 元件运行特性
IES 内所含元件主要分为耦合设备、分布式电
源与储能元件三大类。其特性概括如下:
1)耦合设备的灵活性不及储能设备,在本文
模型中不作为快速调节方式,但其备用调节容量具
有一定的调节作用;
2)分布式电源在出力上限范围内可快速弃风
弃光,其出力具有良好的可调性,但具有出力的不
确定性与波动性;
3储能元件具有布置灵活、调节快速的优势,
但储能容量有一定限制,适用于对 IES 内随机波动
线
2.2
IES 内的电、气、热、氢四类能源负荷,
可利用需求响应特性对其进行需求响应管理。参考
(DR)
[19](PDR)
(IDR)两类。本文所建模型中电能、气能价格采用
日前定价模式,因此 PDR 虑之只需
考虑 IDR 负荷响应。IDR 根据响应 IES 优化指令时
间的长短,具体分为以下几类:
1AIDR,计划提前 1天制定;
2BIDR,响应时长 15min~1h
3CIDR,响应时长 5~15min
4DIDR,实时响应。
2.3 多时间尺度优化计划
本文设计的 IES 多时间尺度低碳优化框架如附
BB1 所示。
1日前优化:时间步长为 1h执行周期24h
该阶段需确定耦合设备的工作计划、AIDR
调用计划;
2日内滚动优化:时间步长为 15min执行
4h该阶段需制定分布式发电的出力计划、
BIDR
以修正日前优化计划的偏差;
