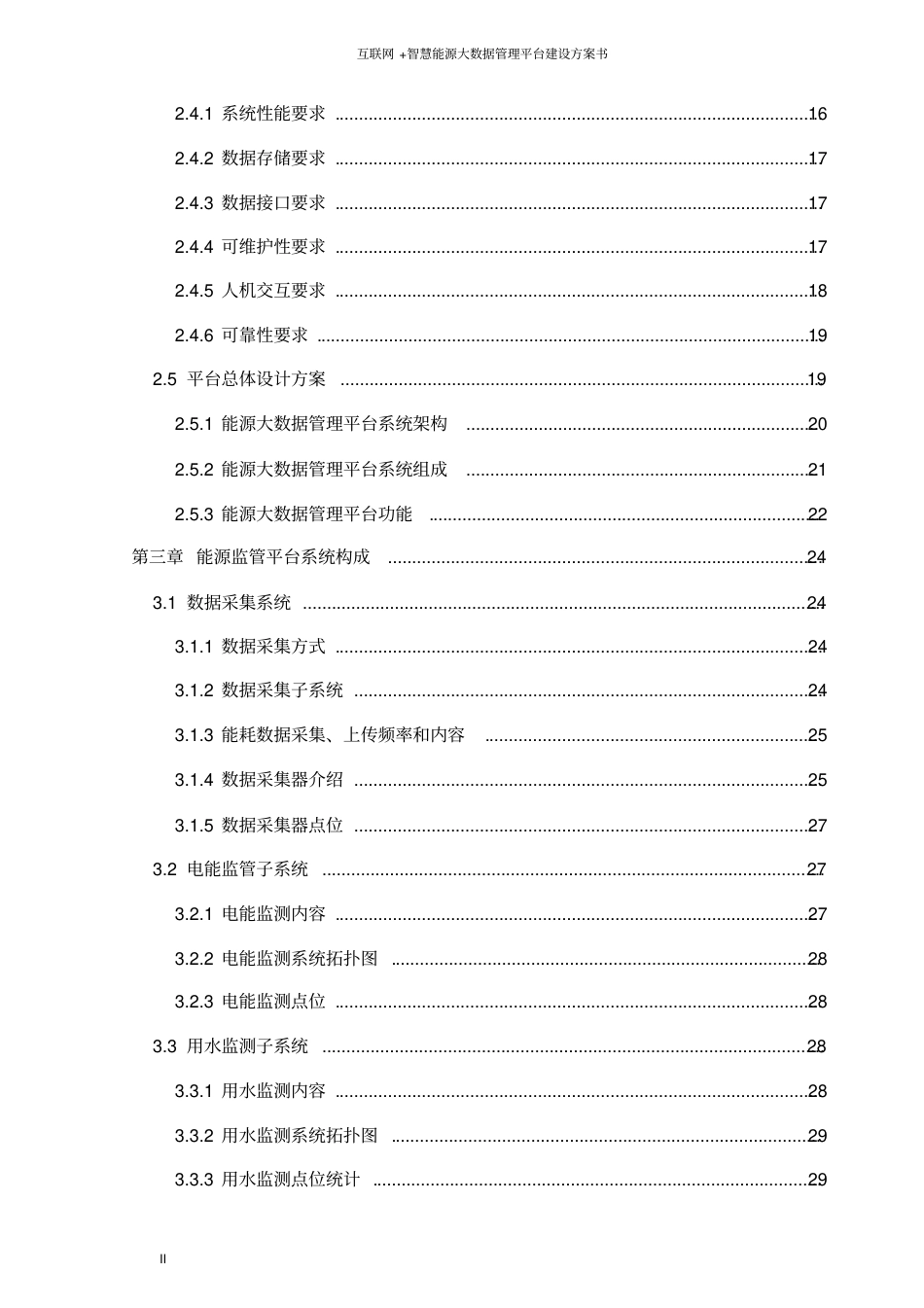

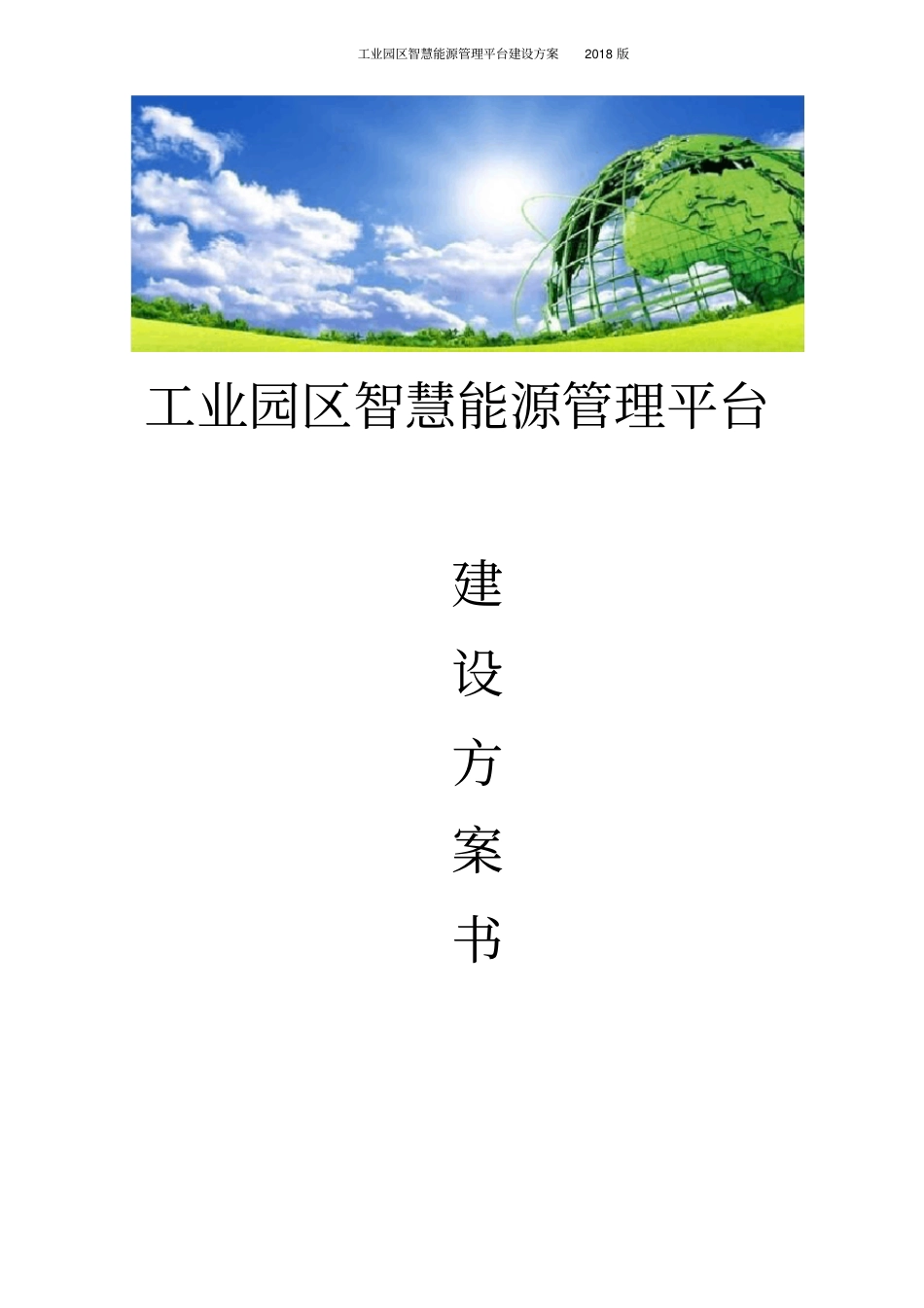

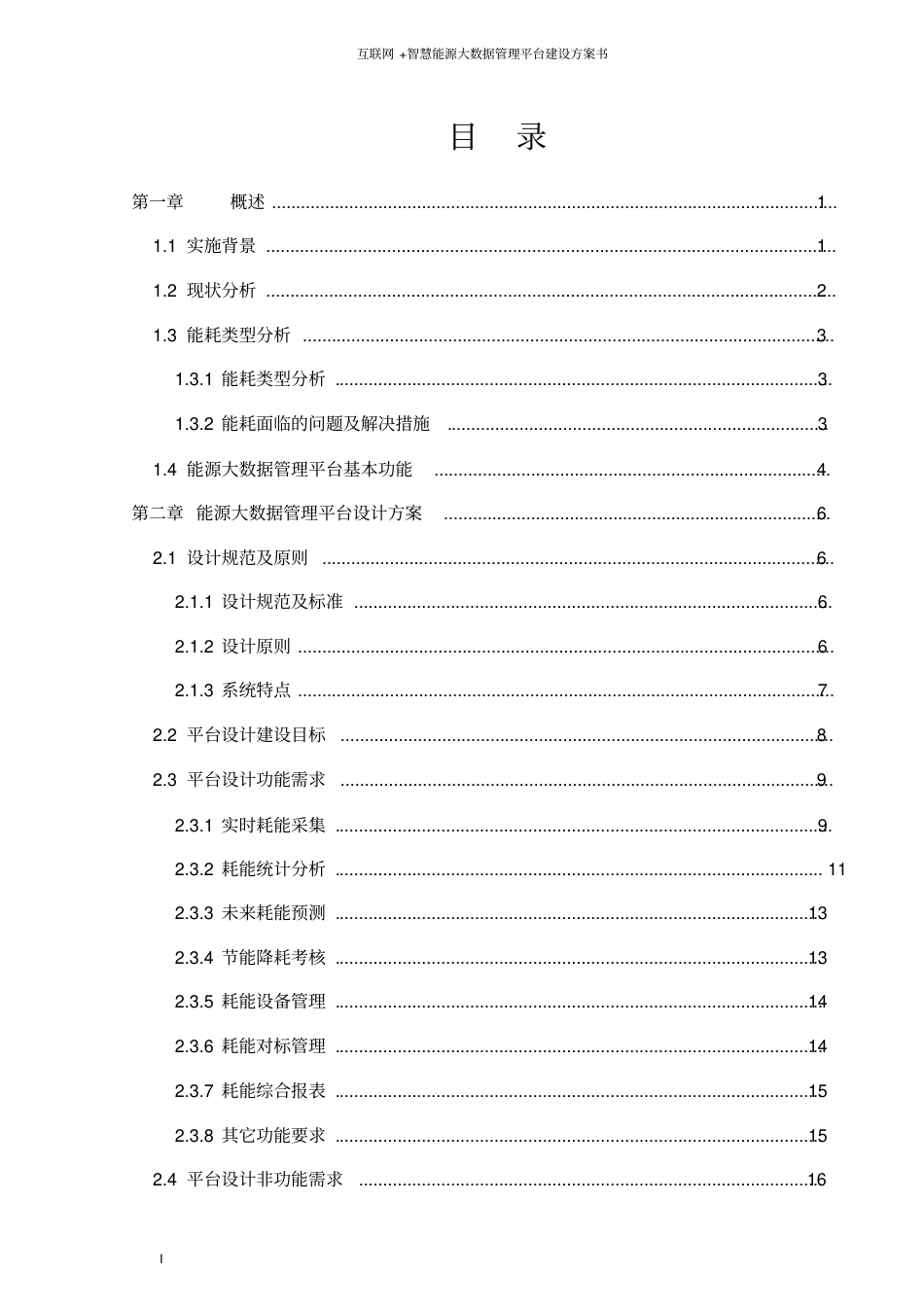

工业园区智慧能源管理平台建设方案2018版工业园区智慧能源管理平台建设方案书互联网+智慧能源大数据管理平台建设方案书I目录第一章概述.....................................................................................................................11.1实施背景......................................................................................................................11.2现状分析......................................................................................................................21.3能耗类型分析..............................................................................................................31.3.1能耗类型分析.......................................................................................................31.3.2能耗面临的问题及解决措施...............................................................................31.4能源大数据管理平台基本功能..................................................................................4第二章能源大数据管理平台设计方案................................................................................62.1设计规范及原则..........................................................................................................62.1.1设计规范及标准...................................................................................................62.1.2设计原则...............................................................................................................62.1.3系统特点...............................................................................................................72.2平台设计建设目标......................................................................................................82.3平台设计功能需求......................................................................................................92.3.1实时耗能采集.......................................................................................................92.3.2耗能统计分析.....................................................................................................112.3.3未来耗能预测.....................................................................................................132.3.4节能降耗考核.....................................................................................................132.3.5耗能设备管理.....................................................................................................142.3.6耗能对标管理.....................................................................................................142.3.7耗能综合报表.....................................................................................................152.3.8其它功能要求.....................................................................................................152.4平台设计非功能需求................................................................................................16互联网+智慧能源大数据管理平台建设方案书II2.4.1系统性能要求.....................................................................................................162.4.2数据存储要求.....................................................................................................172.4.3数据接口要求.....................................................................................................172.4.4可维护性要求.....................................................................................................172.4.5人机交互要求.....................................................................................................182.4.6可靠性要求.........................................................................................................192.5平台总体设计方案....................................................................................................192.5.1能源大数据管理平台系统架构.........................................................................202.5.2能源大数据管理平台系统组成.........................................................................212.5.3能源大数据管理平台功能.................................................................................22第三章能源监管平台系统构成..........................................................................................243.1数据采集系统............................................................................................................243.1.1数据采集方式.....................................................................................................243.1.2数据采集子系统.................................................................................................243.1.3能耗数据采集、上传频率和内容.....................................................................253.1.4数据采集器介绍.................................................................................................253.1.5数据采集器点位.................................................................................................273.2电能监管子系统........................................................................................................273.2.1电能监测内容.....................................................................................................273.2.2电能监测系统拓扑图.........................................................................................283.2.3电能监测点位.....................................................................................................283.3用水监测子系统........................................................................................................283.3.1用水监测内容.....................................................................................................283.3.2用水监测系统拓扑图.........................................................................................293.3.3用水监测点位统计.............................................................................................29互联网+智慧能源大数据管理平台建设方案书III3.4蒸汽监测子系统........................................................................................................293.4.1蒸汽监测内容.....................................................................................................293.4.2蒸汽监测系统拓扑图.........................................................................................303.4.3蒸汽监测点位统计.............................................................................................303.5天然气监测子系统....................................................................................................303.5.1天然气监测内容.................................................................................................303.5.2天然气监测系统拓扑图.....................................................................................313.5.3天然气监测点位统计.........................................................................................313.6中水站在线监测子系统............................................................................................313.6.1中水站在线监测系统图.....................................................................................323.6.2推荐设备介绍.....................................................................................................323.7能源大数据管理平台数据中心系统........................................................................403.7.1数据中心的建设所需设备清单.........................................................................403.7.2推荐数据中心设备选型.....................................................................................42第四章能源监管平台软件系统..........................................................................................454.1能源监管平台软件架构设计....................................................................................454.1.1数据层.................................................................................................................454.1.2WEB层................................................................................................................464.1.3数据层与WEB层无缝结合..............................................................................484.1.4数据库设计.........................................................................................................494.2能源大数据管理平台软件功能设计........................................................................504.2.1能源大数据管理平台标准数据子系统.............................................................504.2.2能源大数据管理平台系统概述.........................................................................524.2.3能源大数据管理平台用电监管子系统.............................................................544.2.4能源大数据管理平台用水监管子系统.............................................................68互联网+智慧能源大数据管理平台建设方案书IV4.2.5能源大数据管理平台中央空调智能控制子系统.............................................804.2.6能源大数据管理平台照明控制子系统.............................................................814.2.7能源大数据管理平台配电室监测子系统.........................................................824.2.8能源大数据管理平台中水站运行监测子系统.................................................834.2.9能源大数据管理平台供暖监测子系统.............................................................834.2.10能源大数据管理平台供暖分时分温监控子系统...........................................944.2.11能源大数据管理平台蒸汽、天然气子系统...................................................974.2.12能源大数据管理平台综合分析子系统...........................................................974.2.13能源大数据管理平台消息管理子系统.........................................................1034.2.14能源大数据管理平台公众服务子系统.........................................................1054.2.15能源大数据管理平台信息维护子系统.........................................................105第五章施工组织方案........................................................................................................1085.1编制说明及依据......................................................................................................1085.1.1编制说明...........................................................................................................1085.1.2编制依据...........................................................................................................1085.2施工准备阶段..........................................................................................................1095.2.1施工管理体制的设置原则...............................................................................1095.2.2项目法施工.......................................................................................................1095.3组建项目经理部.......................................................................................................1105.4项目人员配置...........................................................................................................1115.4.1人员组织...........................................................................................................1115.4.2施工劳动力投入的原则及管理要求...............................................................1115.4.3劳动力组织的准备...........................................................................................1125.5项目组织机构配备..................................................................................................1125.6项目班子成员..........................................................................................................113互联网+智慧能源大数据管理平台建设方案书V5.7平台项目施工方案部署..........................................................................................1175.7.1施工方案部署...................................................................................................1175.7.2施工工艺流程...................................................................................................1205.8主要分项施工工艺方法..........................................................................................1215.8.1弱电通讯网络系统...........................................................................................1215.8.2电气安装工程...................................................................................................1255.8.3水气安装分项...................................................................................................1265.8.4数据中心设备安装...........................................................................................1375.9确保工程质量的技术组织措施..............................................................................1385.9.1质量保证流程图...............................................................................................1405.9.2质量标准...........................................................................................................1405.9.3质量管理...........................................................................................................1415.9.4质量保证体系...................................................................................................1415.9.5质量保证措施...................................................................................................1415.10技术保证措施........................................................................................................1425.11确保工期技术组织措施.........................................................................................1435.12成品保护措施........................................................................................................1445.13安全生产保证措施................................................................................................1465.14确保文明施工与环境保护的技术组织措施........................................................1495.15施工机械设备、进场计划....................................................................................1515.16材料进场检验检测措施........................................................................................1535.16.1质量活动实施和控制的方法.........................................................................1535.16.2施工、调试阶段质量策划.............................................................................1535.16.3材料设备测试验收标准.................................................................................1545.16.4材料设备质量保障措施.................................................................................155互联网+智慧能源大数据管理平台建设方案书VI5.16.5实施交付使用标准.........................................................................................156第六章能源大数据管理平台系统预算............................................................................158第七章效益分析................................................................................................................1627.1社会效益分析..........................................................................................................1627.2环境效益分析..........................................................................................................163互联网+智慧能源大数据管理平台解决方案书1第一章概述1.1实施背景随着我国经济社会的发展和环境资源压力越来越大，节能减排形势严峻。根据《国务院关于印发节能减排综合性工作方案的通知》（国发[2007]15号）和《关于加强国家机关办公建筑和大型公共建筑节能管理工作的实施意见》（建科[2007]245号）的精神，需要加强用能单位能耗监测系统建设，利用现代化的技术手段，实现对重点建筑进行能耗动态监测，建立和完善能效测评、用能标准、能耗统计、能源审计、能效公示、用能定额、节能服务等各项能源运行管理工作。作为国家“万家企业节能低碳行动”的重点用能单位之一，在能源管理方面，已建立多项标准流程，即：实施能源消耗全面预算管理，每年由企业负责人与各用能单位签订节能降耗目标责任书，并进行年度考核；全面实施能源消耗定额管理，根据生产任务，每月下达能耗总量和单耗指标控制计划，按月进行经济责任制考核；在省内首家建立内部节能监察制度，对企业违章用能、不合理用能进行现场监察，发现问题，根据企业内部专项管理考核办法，对责任单位和个人进行经济处罚。并且不断推出新模式，建立适时修订完善企业内部《能源管理标准》制度，全员参与能源管理，形成10余项能源管理制度，能源管理工作实现制度化、标准化。在不断完善企业能源管理制度的同时，公司在能源计量手段和信息化系统建设方面的表现相对粗放和滞后。园区1100多块表具大多依靠人工抄报，部分三级计量设备抄表频率过低，缺少对企业基础能源数据的全面采集监测，继而也就无法实现提供在线能源系统平衡信息和调整决策方案，确保能源系统平衡调整的科学性、及时性和合理性。建设企业能源管理系统不仅能够满足公司当前对能源管理的需求，而互联网+智慧能源大数据管理平台解决方案书2且能够随企业的持续发展而拓展。利用该系统能够有效降低企业因能源消耗数据统计、表单维护以及报表、数据处理而产生的费用；通过对监测数据的在线分析，帮助企业进行能源消耗的实时监测、准确统计和详细预测，最终为企业节能降耗和自我完善提供确凿的数据基础和有力的决策支持。智慧能源的载体是能源。无论是开发利用技术，还是生产消费制度，我们研究的对象与载体始终都是能源，我们不懈探索的目的也是寻觅更加安全、充足、清洁的能源，使人类生活更加幸福快乐、商品服务更加物美价廉、活动范围更加宽广深远、生态环境更加宜居美好。智慧能源的保障是制度。智慧能源将带来新的能源格局，必然要求有与之相适应的能够鼓励科技创新、优化产业组织、倡导节约能源、促进国际合作的先进制度提供保障，确保智慧能源体系的稳定运行和快速发展。智慧能源的动力是科技。蒸汽机与内燃机的科技创新是工业文明的基础，智慧能源的发展，同样需要科技来推动。核能、太阳风能、生物质能、泛能网等等我们正在利用、起步探索或仍未发明的能源开发利用技术，必将会为智慧能源的发展提供巨大的动力。智慧能源的精髓是智慧。智慧是对事物认识、辨析、判断处理和发明创造的能力。智慧区别于智力，智力主要是指人的认识能力和实践能力所达到的水平。智慧区别于智能，智能主要指智谋与才能，偏向于具体的行为、能力和技术。智慧能源的智慧，不仅融汇于能源开发利用技术创新中，还体现在能源生产消费制度变革上。1.2现状分析目前我厂的能源管理只是对各能源项总表进行计量，造成各单位能源消耗数据缺失，不能细化耗能项目、缺少节能分析管控、无法对用能超限考核。各园区现有能源计量仪表1100余块，其中大部分靠人工抄表，存在互联网+智慧能源大数据管理平台解决方案书3工作量大、抄表周期长、数据不准确、不能及时发现能源浪费和泄露等现象、不能查询历史数据、不能实时报警等。1.3能耗类型分析1.3.1能耗类型分析园区主要能源消耗为电能、空调动力、生活用水、蒸汽、天然气等。1.3.2能耗面临的问题及解决措施1、管理节能摒弃建筑能源的粗放式管理模式，建立精细化的能源管理模式。区分能耗种类、能耗系统实现能源消耗分部门、分类、分项计量，对能耗情况进行实时监测，对耗能数据深度挖掘，及时纠正用能浪费情况。根据园区实际情况，制定针对建筑物和二级部门的能耗定额分配制度，实施节能奖惩等方式激励节能。2、行为节能进行节能宣传教育和岗位培训，提高工作人员提高节能意识，杜绝以下现象：（1）长明灯、少人开多灯、自然光照充分的情况下开灯等现象；（2）通风空调超标使用，如：不按温度管理要求开空调、开门窗开空调等；（3）长流水；3、技术节能可以采用空调节能控制、电力智能控制等技术手段进行节能。电能可做分类分相计量以及整个园区的水能耗进行计量。同时，实时监测中水及蒸汽设备的运行数据。更好的对园区的能耗进行管理和控制。互联网+智慧能源大数据管理平台解决方案书41.4能源大数据管理平台基本功能能源大数据管理平台的基本功能如下图所示：能源大数据管理平台系统分为三个层次：数据采集层、数据存储层以及数据展示层。1、数据采集层数据采集层主要包括能源监测和节能控制两个部分。能源监测主要是通过安装智能仪表（电表、水表、蒸汽表、流量计等），将能耗数据及设备运行数据通过网络传送到管理中心。节能控制主要是通过在现场安装节能执行设备（执行器、控制器、伺服器），可以在管理中心远程自动或手动的控制节能设备。2、数据存储层利用局域网通过数据网管将现场数据传送到管理中心数据库，数据库对数据进行初步处理后，进行分类分项存储。要求至少需要存储10年的能耗数据。管理中心的控制指令通过数据层打包后传送到现场控制执行器。3、数据展示层数据展示层是利用数据层相关数据，对数据进行挖掘后，扩展出多种互联网+智慧能源大数据管理平台解决方案书5应用功能。主要包括实时监控、数据分析、数据展示、接口对接、能源审计、节能控制及其他扩展功能。互联网+智慧能源大数据管理平台解决方案书6第二章能源大数据管理平台设计方案2.1设计规范及原则2.1.1设计规范及标准能源大数据管理平台的建设与开发以下标准和规范为基础（但不限于此）:《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》2.1.2设计原则1、充分结合园区目前建筑现状，根据园区能源管理的特点，设计出科学高效、完善合理、功能齐全、可实施性强的能源大数据管理平台技术方案。2、根据国园区建筑能耗情况，以最终实现集电能监测系统、水能监测系统、蒸汽监测系统、天然气监测系统、中水状态监测系统等为一体能互联网+智慧能源大数据管理平台解决方案书7源监控系统，统筹规划，分步实施。3、充分利用园区现有网络资源，节省投资。4、从真正意义上实现能源使用实时在线监控，为园区管理者提供不同层次的管理权限，随时随地可以对园区的能源系统进行访问，并实现远程管理。5、充分考虑平台系统对各种能耗系统管理的整合扩展能力，并为今后综合性的数字化园区做好充分的技术准备。6、充分体现投资回报效益,体现管理节能、技术节能的综合效益。7、能够为园区制定能源政策提供充分详实的依据,以达到资源的科学管理，科学利用。2.1.3系统特点1、先进性系统基于B/S和C/S复合结构，用户可以通过Internet浏览器远程登录系统中心服务器。不同用户根据各自权限的不同，浏览不同建筑的能源使用状况。工程师通过Internet浏览器登录服务器，拥有最高级别的管理权限，既可实现工程的远程在线维护，第一时间响应客户的需求。2、安全性系统数据库所采用的数据库系统，保证电能原始数据不可修改，对电能进行计量和结算的模型等在相应派生库中进行，派生库数据只有在授权许可下才能修改，建立完善的安全措施，对不同等级用户，设立相应的访问权限，以保证电能量与计费的合法性和严肃性。同时系统支持数据自动或人工备档和恢复。3、开放性系统具有充分的开放性能，软件系统已经在接口和功能上进行了预留，只需通过简单的配置，即可允许不同厂家的产品组成一个完整的系统，并互联网+智慧能源大数据管理平台解决方案书8通过丰富的内置软件接口（OPC，DDE，ODBC等）与第三方系统无缝集成，提供低成本IBMS集成管理解决方案。4、数据完整性由于电能数据具有累加性和传递性的特点，要求在任何情况下都不允许丢失电能原始数据，特别是在进行分段、分费率电能统计和结算时，尤为重要。在本系统中，通过在采集处理及传输等环节采用多种技术手段以确保数据完整。5、可扩展性系统方案中的总线能力、软件资源、模块IO点配置均留有一定的余量，以便根据业主要求灵活增加少量控制点而无需增加额外的费用。系统设计采用网络化结构方式，充分考虑了用户今后分能源中心的扩展及功能扩展的需要，可以很容易地通过增加本地采集仪表的方法实现，而且还能通过网络拓展，扩展新的控制网络总线，系统规模可以成倍增加。6、规范性本系统的关键硬件设备是数据网关，安全可靠、对应所有主流计量表具。主要特点是：数据网关应支持周期方式数据采集、固定时刻数据采集和当前时刻数据采集，并可接受数据中心通过数据管理平台下达的命令及相关设置。2.2平台设计建设目标完成本埠工业园区域内能源管理系统的实施，包含变配电、照明、空调、供热、蒸汽、压缩空气、清水、中水等能源使用状况管理及现场压力、温度等参数实行集中监视、管理和分散控制，并动态分析现行系统使用情况。项目目标总结为以下五点：互联网+智慧能源大数据管理平台解决方案书91）通过完善对主要的耗能设备、关键工段、资源环境因素的三级计量，实现能耗在线监测；在此基础上实现能耗和资源因素的班组级目标管理和考核，形成实时监管为基础的节能节材的目标管理绩效；2）通过实时采集的数据，根据国际、国内及行业标准，结合专家经验，以节能为目标实施动态优化管理，形成动态管理绩效；3）通过能源管理中心把节能降耗、清洁生产等法规标准和政策；把各类管理体系进行资源整合，实现企业集约化和智能化管理，进一步降低管理成本，促进企业管理升级；4）通过生产过程的综合监测、统计和汇总，为安全生产和企业重点设备故障分析、成因追溯提供可靠的数字化依据；5）通过实时检测数据分析和专家系统形成的节能节材诊断报告，为以节能改造为内容的决策提供依据，通过工程改造实现能源利用效率的最大化和经济效益的最大化。2.3平台设计功能需求结合实际情况，“智慧能源大数据管理平台”规划涵盖变电站、车间配电室、燃气站以及供水管网、空调、供热、空压的用能数据一级至三级计量，并拓展其它公共建筑物的用能管理，实现共计1100余块表具的计量数据在线监测和用能动态管理。2.3.1实时耗能采集通过数据采集器自动采集现场仪表的能耗数据信息，为能源信息管理提供原始数据。2.3.1.1通讯协议与网络接口本系统涉及到电、水、油、蒸汽、压缩空气、天然气等能耗监测仪表互联网+智慧能源大数据管理平台解决方案书10设备的采集工作；提供的监测仪表设备必须支持RS-485、RS-232、RJ45、CDMA3G/4G多种网络接口或支持OPC、MODBUS、104、CDT、DLT645等多种协议的数据接入，实现企业/分厂/车间/设备/产品等多级的能源介质的采集、存储管理。2.3.1.2断网本地预存在网络中断或者主数据存储设备出现无法联通的情况时，数据采集设备应当继续采集耗能数据，并将采集到的耗能数据保存在本地，在网络联通或者与主数据存储设备恢复通讯后将预存的数据上传到主存储设备中。本地预存数据至少能够大于7天。2.3.1.3远程抄表1）多个耗能仪表设备集抄可以对指定区域内的耗能监测设备进行远程抄表。还可以选择指定的日期与时间对耗能仪表进行远程抄表，当选择指定日期与时间时应显示对应时间的耗能数据。2）单个耗能仪表设备集抄出具备多个能耗仪表设备集抄的功能外，还应具备历史实时采集记录查询功能。2.3.1.4运行监测1）系统应以数据列表、分布图、曲线等形式直观展示企业实时/历史生产能耗数据及生产指标、能耗指标、数据通讯报警数据。2）实现动能站房运行人员登记、巡视电子签到和电子交接班功能。3）通过对生产和能源系统指标的集中监控和生产异常的实时报警、对系统巡检到位提高企业能源系统的运行管理水平及整体安全水平，确保互联网+智慧能源大数据管理平台解决方案书11生产安全进行。2.3.2耗能统计分析2.3.2.1统计分析原则以客观数据为依据，以企业整体、分厂、车间、生产线、主要用能设备为对象，全面分析企业生产能源消耗情况，使企业管理者了解企业能源消耗构成情况，帮助企业查找能源使用过程中的漏洞和不合理情况。2.3.2.2统计分析要求1、标准数据子系统与数据相关的后台子系统是完成数据采集、处理、上报的关键部分，完全按照技术导则要求编制。2、用电计量建设用电专项管理的子系统：实现建筑能耗的分类分项计量、管理、统计功能；动态实时能耗数据和运行参数监测；逐时、逐日、逐月、逐年和任意时段数据的查询、分析；10年以上能耗数据查询、展示和对比分析；能耗结构、能耗趋势、指标对比展示；变电室高低压电网线路支路关系的模拟图展示和实时支路数据、指标对比展示；为任意对象（企业、分厂、部门、班组、个人）任意时段（日月年）的电耗提供饼图、柱形图、曲线图展示、管理和报表汇总、打印功能，并支持word、pdf、excel格式的导出；提供对标定位管理功能，实现按建筑、按部门、按类别的总量、人均、面积均的综合排名对比;通过web可联动智能管控设备,实现远程控制,实现集体控制、单个控制、定时控制、定量控制、定额控制和智能模糊控制，有管理信息录入、管控指令发送功能。3、用水计量建设供水专项管理的子系统：提供可视化的水管网能流图监测，查找互联网+智慧能源大数据管理平台解决方案书12供水系统内的跑冒滴漏以及水力平衡等问题；动态实时能耗数据和运行参数监测；逐时、逐日、逐月、逐年和任意时段数据的查询、分析；10年以上能耗数据展示和对比，能耗结构、能耗趋势、指标对比展示；给水管网支路关系的仿真模拟图展示和实时支路数据、指标对比展示；为任意对象（企业、分厂、部门、班组、个人）任意时段（日月年）的水耗提供饼图、柱形图、曲线图和报表汇总、打印功能，并支持word、pdf、excel格式的导出；提供对标定位管理功能，实现按建筑、按部门、按类别的总量、人均、面积均的综合排名对比;通过web可联动智能管控设备,实现远程控制,实现集体控制、单个控制、定时控制、定量控制、定额控制和智能模糊控制，有管理信息录入、管控指令发送功能。4、供热运行子系统建设供热专项管理的子系统：提供可视化的供暖管网能流图监测，查找供暖系统内的跑冒滴漏以及水力平衡等问题；监测供热设备运行参数、流量、压力、温度等数据；动态实时能耗数据和运行参数监测；逐时、逐日、逐月、逐年和任意时段数据的查询、分析；10年以上能耗数据展示和对比，能耗结构、能耗趋势、指标对比展示；给供暖管网支路关系的仿真模拟图展示和实时支路数据、指标对比展示；为任意对象（企业、分厂、部门、班组、个人）任意时段（日月年）的水耗提供饼图、柱形图、曲线图和报表汇总、打印功能，并支持word、pdf、excel格式的导出；提供对标定位管理功能，实现按建筑、按部门、按类别的总量、人均、面积均的综合排名对比;显示供热分时分温控制的各区域的供热的状态。5、消息管理子系统能耗监测报警（能耗监察、能耗异常追踪），报警方式包括主动推送桌面报警、E-mail报警、短信报警，能耗报警报告自动生成；能耗报警记录查询等功能；实现与上级数据中心的消息交换。互联网+智慧能源大数据管理平台解决方案书136、公众服务子系统提供公示公告web页面，展示能耗数据、能耗指标、能效情况、对企业、分厂、部门、班组、个人用能进行公示排名、各项能效指标排名。2.3.3未来耗能预测2.3.3.1预测原则以客观数据为依据，以企业整体、分厂、车间、生产线、主要用能设备为对象，并结合历史能耗数据，对未来的能耗情况进行预测分析。2.3.3.2预测要求1）利用历史能耗数据分析出未来耗能趋势。2）按照日、月、年的日期形式分别统计出对应的能耗趋势数据。3）应与企业的生产线、主要用能设备的使用情况相结合。4）趋势图表界面美观，条目清晰，并提供在线打印与导出功能。2.3.4节能降耗考核2.3.4.1耗能绩效原则结合企业用能计划、能效指标以及各种行业对标等，按照企业组织层级建立考核指标体系，将用能情况与企业各个单位乃至个人的绩效考核结合起来，通过对企业、分厂、部门、班组、个人的实时和阶段考核，实现能源管理的精细化和全面化，将节能降耗工作落到实处。2.3.4.2耗能绩效要求1）以企业用能计划、能效指标以及各种行业对标为参考依据，对企业组织层级进行耗能绩效考核。2）绩效考核最小单位精确到个人，按照企业、分厂、部门、班组、个人的组织结构形式建立绩效考核。互联网+智慧能源大数据管理平台解决方案书143）绩效考核应能实现实时和阶段考核，使能源管理精细化和全面化，以便将节能降耗工作落到实处。2.3.5耗能设备管理2.3.5.1设备管理原则管理能源计量器具，建立计量器具台账及维护管理流程。2.3.5.1设备管理要求功能包括建筑、机构、能耗、采集器、监测仪表和其他设备信息的管理、维护和自由组态；系统操作日志和维护日志管理；管理员录入、修改操作可留痕；综合告警条件的设置包括仪表运行告警条件、各部门及用能设备能源消耗预警告警条件；标准编码管理，所有信息编码均依据技术导则。2.3.6耗能对标管理2.3.6.1对标管理原则通过设定国家、省市、企业内部标准，实现对企业实际生产指标数据和能源统计数据与标杆目标值之间的对比分析，方便管理者迅速分析判断能耗变化趋势及原因，挖掘节能潜力，找到节能管理的关键所在，帮助企业寻找差距。2.3.6.2对标对比要求1）设定耗能标准标杆作为耗能对标管理的依据。2）将企业生产指标和能源统计数据与标杆数据进行对比分析，并生成对比变化趋势图表。3）界面美观条目明确，并提供在线打印与导出功能。互联网+智慧能源大数据管理平台解决方案书152.3.7耗能综合报表2.3.7.1综合报表生成原则系统为用户提供强大的报表功能。主要包括综合能源消耗汇总表（日、周、月、年度报表）、能源生产与消费表、指标汇总统计等。提供自定义报表输出功能，报表支持EXCEL、PDF等多种导出格式，用户可以方便的进行编辑和打印。建设节能监管的专家分析子系统：具有多专题的能耗分析及对比，包括企业、分厂、部门、班组、个人、各种能源种类能效综合分析、时间分析、标杆分析、能耗预测分析；供热、配电室等能效专项分析，影响能耗的天气因素、建筑因素等因素的多种分析功能；生成“专家诊断报告”，准确查找到节能点、测算节能空间，并提供节能改造的相关建议；可对实施节能改造措施的节能效果进行验证。系统还具备可扩展能耗统计算法库开发、可视化分析呈现功能。2.3.7.2综合报表生成要求1）能够按照日、周、月、年等形式生成统计图表。2）能够按照企业、分厂、部门、班组、个人等组织形式对能耗数据进行统计分析。3）与能耗绩效考核、对标对比分析相结合生成丰富的能耗专家报表系统。4）具备自定义报表功能，以便管理者自定义生成报表。2.3.8其它功能要求2.3.8.1权限要求具有灵活的权限管理功能，可以根据角色分配业务模块，并能设置每个业务模块数据的增加、删除、修改、导入、导出和打印等操作权限；还互联网+智慧能源大数据管理平台解决方案书16可以根据需要对个别用户进行单独的权限设置；不同身份人员可以按照权限设置的范围管理能耗监测设备，查看能耗统计、汇总和分析数据，实现校园建筑、监测设备和能耗数据的分级管理。能从企业、分厂、部门、班组、个人和监测设备等多种视角监测管理能耗信息。2.3.8.2系统平台建设规范系统建设应遵循的标准规范能源监管平台的建设与开发应满足或高于以下标准和规范，但不限于此：《工业企业能源管理导则》《工业企业能源管理体系实施指南》《工业企业建立和实施能源计量管理体系要求》2.4平台设计非功能需求2.4.1系统性能要求系统测点数量最大1万点系统响应时间一般功能响应时间≤2秒，复杂功能响应时间≤10秒实时数据采集周期5分钟至1小时自由设置实时数据存储周期10年历史数据存储周期20年系统部署方支持虚拟化互联网+智慧能源大数据管理平台解决方案书17式中立区、安全区网络带宽50M2.4.2数据存储要求1）采用实时数据库存储企业实时能源数据；2）采用大型关系数据库存储业务数据和管理数据，关系数据存储应支持SQLServer和Oracle等主流关系型数据库。2.4.3数据接口要求1)建立网关的北向标准接口，基于固网或无线传输，以标准化的通讯协议实现数据上传；2)建立网关的南向标准接口，兼容多种工业现场数据采集标准协议，采集工业现场传感器和企业已有系统的数据；3)系统常用或重要信息和统计数据允许通过导入/导出等方式实现转换为通用格式（如Word、Excel、XML等），以实现与其它系统的数据共享和交换。2.4.4可维护性要求1)可配置：人员机构的可维护：系统应具备人员/机构等基础信息的维护功能，系统应该能够快速的对人员/机构信息进行维护和调整操作。岗位权限的可维护性：系统应具备岗位权限的维护功能，系统应该能够快速的对岗位权限进行权限赋予和回收等维护操作。2)可维护业务流程的可维护性：系统主要业务流程应具备维护功能，可根据业互联网+智慧能源大数据管理平台解决方案书18务规则的变化快速的对业务流程进行调整维护操作。服务接口的可维护性：系统主要业务功能应提供标准的服务交换接口，可通过开关配置快速的提供对外服务能力。参数指标的可维护性：系统应具备规范、完善的参数指标的管理功能，具备针对系统运行基础性能参数进行配置和维护的功能。3)可监控：提供日志审计功能：系统每个组件应具备规范、完善的的日志管理功能，具备多级日志搜集开关、有效/失效开关、性能指标搜集开关以及开配置参数表。标准监控协议支持：符合业界主流监控软件的接口规范，能够将监控数据方便的接入到监控软件中，便于集中监控和管理；4)可读、易修改：要求在系统的建设过程中要有规范、清晰、完整和详细的文档，如业务需求阶段要有业务用例模型、业务规则、表证单书等；系统需求分析阶段要求有系统用例模型、用例文档、规则说明等；概要设计阶段要求有宏观设计文档；详细设计阶段要求有类图、时序图等；编码阶段要求有程序设计说明、变量定义说明等；测试阶段要有测试用例、测试记录等。5)易于升级；要求数据库、应用服务器、开发工具能方便地进行版本升级，具有向下兼容性；易于升级也要求客户端的升级工作量较小，采用浏览器客户端而不是GUI客户端。2.4.5人机交互要求1)易理解；系统所有的业务功能界面风格和操作流程一致；业务表单尽量做到所见即所得；互联网+智慧能源大数据管理平台解决方案书19界面美观、简洁、高效；界面各部件的布局应该保持合理性和一致性；界面风格一致，颜色调和、提示清晰、窗口大小适当，使用方便;在选择快捷键、缩写、暗示和图标时应符合用户使用习惯。2)易操作；常用操作有快捷键支持，大部分操作能够在小键盘内完成；信息录入能够完全通过键盘完成；无论逻辑步骤还是操作步骤都应避免繁杂。3)易学习提供在线帮助，系统关键业务操作应提供在线帮助文档和提示信息，使操作人员能够快速直观的利用这些信息进行相应的业务操作，并对各种状态和操作结果进行及时的反馈和提示。2.4.6可靠性要求1)应保证在正常情况下和极端情况下业务逻辑的正确性；2)业务系统应满足7×24小时可以使用；3)系统备份：提供备份系统，防止单点故障。2.5平台总体设计方案智慧能源大数据管理平台建设是按照《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》的相关要求，并结合建筑实际情况，因地制宜，分析园区能源管理需求。智慧能源管理系统首先要实现分类能耗计量和统计，为制定不同类型建筑的能耗基线提供数据支撑。其次，园区管理需求，实现建筑能耗分项计量，正确把握能耗特点和及时发现问题。更重要的是，智慧能源大数据管理平台系统要求具备强有力的数据深度挖掘功能，可进行建筑节能潜力的分析，为节能改造和节能运行提供支撑。互联网+智慧能源大数据管理平台解决方案书20在此基础上，系统柔性扩展智能控制及管理功能，为提高节能管理水平提供平台。项目的建设目标是长效节能、合理用能，而不仅仅是为了实现水、电等能源的计量；是在计量的基础上，掌握用能组成，摸清用能规律，分析用能数据，诊断用能问题，指导合理用能。因此在系统软件上实现用电和水等能源实现计量时，还能够对计量的数据进行分析、诊断综合处理，其功能包括：采集功能、统计功能、分析功能、比较功能、显示功能、报表功能、权限分配功能及日志查询功能。智慧能源大数据管理平台拓扑图2.5.1能源大数据管理平台系统架构结合平台的设计思想，和分层设计技巧，将系统的基础服务功能和应用的业务逻辑功能分开设计与实现，将实时Web服务、统一设备控制、OPC服务、安全机制等基础服务功能封装成核心数据层，实现公共的平台互联网+智慧能源大数据管理平台解决方案书21服务。系统的设计共分为三层，分别为数据采集层、数据存储层、数据展示层。系统的体系结构如图所示：这三个层分别实现如下功能：1、数据采集层—主要通过电能表、水表、中水站、蒸汽表、天然气表等获取各回路的能耗能源信息，并通过TCP/IP的方式，将能耗数据上传至节能监管中心。2、数据存储层—主要负责对能耗数据进行汇总、统计、分析、处理和存储。3、数据展示层—主要对存储层中的能耗数据进行展示和发布。系统分层结构如图所示：系统分层结构2.5.2能源大数据管理平台系统组成结合园区的建筑实际情况，整个能源大数据管理平台系统主要由以下几个子系统组成：电能监管子系统、用水监管子系统、蒸汽监管子系统、天然气监管子系统、中水站运行监测子系统。互联网+智慧能源大数据管理平台解决方案书222.5.3能源大数据管理平台功能1、节能监管平台可主要实现以下功能:（1）各耗能回路的实时监测动态显示每个各回路的能耗状况。（2）实时采集分析各监测回路逐时、逐日、逐月、逐年能值累计、排序。（3）分类能耗分析按照能源种类分为水、电等负荷进行计量(电、热能耗计量以后实施),做到每类负荷逐时、逐日、逐月、逐年能耗累计、排序、分析。（4）分项能耗分析按照负荷性质分为照明、动力、空调、其它等负荷进行分项计量,做到各分项回路逐时、逐日、逐月、逐年能耗统计、分析。（5）分户(科室)能耗分析按照科室用电负荷进行分户(科室)计量,做到每个科室逐时、逐日、逐月、逐年能耗累计、排序、分析。（6）用能限额管理根据上年度或前几年的平均值或国家定额指标制定限额指标,每月对超额情况进行报警,便于对能耗的管理。（7）节能潜力挖掘统计出监测回路分类、分项、分户能耗值,进行分析后对能耗大的科室或项目进行节能潜力挖掘。（8）待机能耗分析统计出监测回路工作时间、休息时间、节假日时间的历史能耗值,并对待机能耗、工作能耗、节假日能耗进行分析,掌握设备待机能耗情况。2、平台实现以下的功能技术指标：互联网+智慧能源大数据管理平台解决方案书23（1）多样的设备通信接口支持。（2）实现国际化标准的OPC服务器。（3）支持通用的数据库存储管理。（4）支持自由的设备组态配置。（5）基于Web的现场监控。（6）短信报警与查询服务平台。（7）实现专业的在线报表服务。（8）无缝衔接的集群监控配备。互联网+智慧能源大数据管理平台解决方案书24第三章能源监管平台系统构成3.1数据采集系统3.1.1数据采集方式按照《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》要求，大型公共建筑能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据，采集指标和其它不能通过自动方式采集的能耗数据，如建筑消耗的煤、液化石油、人工煤气、汽油、煤油、柴油等能耗量。通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据。由自动计量装置实时采集，通过自动传输方式实时传输至数据中转站或数据中心。3.1.2数据采集子系统数据采集子系统由监测建筑中的各计量装置、数据采集器和数据采集软件系统组成。数据中转站接收并缓存其管理区域内监测建筑的能耗数据，并上传到数据中心。数据中转站可不具备处理分析数据和永久性存储数据的功能。数据中心接收并存储其管理区域内监测建筑和数据中转站上传的数据，并对其管理区域内的能耗数据进行处理、分析、展示和发布。数据中心分为部级数据中心、省（自治区、直辖市）级数据中心和市级数据中心。市级和省（自治区、直辖市）级数据中心应将各种分类能耗汇总数据逐级上传。部级数据中心对各省（自治区、直辖市）级数据中心上报的能耗数据进行分类汇总后形成国家级的分类能耗汇总数据，并发布全国和各省互联网+智慧能源大数据管理平台解决方案书25（自治区、直辖市）的能耗数据统计报表以及各种分类能耗汇总表。3.1.3能耗数据采集、上传频率和内容能耗数据采集频率分项能耗数据的采集频率为每15分钟1次到每1小时1次之间，数据采集频率可根据具体需要灵活设置。数据中转站能耗数据的上传数据中转站向数据中心上传数据的频率为每6小时1次，上传数据为本数据中转站管理区域内各监测建筑原始能耗数据的汇总。3.1.4数据采集器介绍品牌：济南华汉型号：HOA-1306F主要参数：1、支持对多种类型用能计量装置的数据采集，包括电能表（含单相电能表、三相电能表、多功能电能表）、电力监测仪、电量计测模块，水表、燃气表、冷热量计、流量计等；并支持针对性的自由接口协议，可针互联网+智慧能源大数据管理平台解决方案书26对不同接口灵活编程；单只采集设备采集点数不小于192台用能计量设备；2、标准板载Intel?Atom?D525(1.8GHz/1MB)CPU；标准板载2.0GBDDR3800MHz系统内存；3、2个10/100/1000Mbps网络接口,2KV电磁隔离，支持网络引导启动（PXE）、网络唤醒（WOL）功能；支持静态或动态IP获取；支持协议包括ARP、IP、ICMP、UDP、DHCP、DNS、TCP、HTTP；自动恢复网络连接，建立可靠的TCP连接；支持同时与不少于4个服务器连接和通信的功能；支持断点续传功能，由于传输网络故障等因素未能及时将采集的能耗数据定时远传，待传输网络恢复正常后数据采集器可将采集的历史能耗数据实现断点续传；4、支持4个标准USB2.0高速接口；5、1个标准的MiniPCI-EX1扩展槽，内置高精度时钟；6、支持6个标准串口：其中2个可支持RS-232模式、1个支持可选RS-232/485模式、3个支持可选RS-232/422/485模式；COM3端口的Pin9提供RI、+5V、+12V可选应用,COM1支持RI唤醒功能；工作串口：波特率600～115200bps；校验方式：无，奇、偶可设定；数据位7、8、9可设定；7、2个SATA接口（1个标准7PSATA接口，1个22P的带电SATA接口）、1个CF、1个LPT（可选购）、1个SIM卡接口、1个PS/2鼠标/键盘接针以及看门狗定时器等功能，1个Mbus接口；8、支持根据数据中心命令采集和主动定时采集两种数据采集模式，且采集周期可从1分钟至3小时灵活配置；1年以上的用能数据备份；9、支持对数据采集系统故障的定位和诊断，并支持向数据中心上报故障信息的功能；配套可视化的服务器端数据采集管理软件；支持采集器软件升级；高精度RTC；内嵌大容量存储介质，支持FAT12、FAT16、FAT32互联网+智慧能源大数据管理平台解决方案书27文件系统；内置硬件看门狗；10、支持DC+12V～+24V电源输入，支持ACPI电源管理功能，电源接口方式标配DC电源插座，可根据客户需求订购2针间距5.08mm接线端子或航空头；11、金属屏蔽外壳；有金属保护箱体；12、工作温度：-10℃～85℃,相对湿度：5%～95%，非凝结状体,储存温度：-40℃～85℃，无凝露。3.1.5数据采集器点位根据园区的实际情况，一般相邻建筑根据情况安装一台数据采集器完全可以满足系统要求，每层的数据采集器可以采集附近建筑的电能表数据、水表数据、蒸汽表数据、压力、温湿度数据等参数。具体的采集器安装点位还需根据现场实际情况进行数量和采集信息的确定。3.2电能监管子系统3.2.1电能监测内容参照《建筑节能监管系统技术导则》等技术标准，条件满足情况下实现园区的照明、动力、特殊供电等进行三级分项分类电耗计量统计，实际情况根据园区要求而定。该系统采集数据主要是单相电能表的电压、电流、电能；三相电能表的ABC三相电压、ABC三相电流、ABC三相有功功率、ABC三相无功功率及总有功功率（即电能），本系统涉及的明细及统计分析数据的均以电能数据为基础。(园区原有远传电表具有的其他参数根据需求也可采集)电表的详细信息包含：电表编号、电表类别、电表编码、电表名称、电表位置、安装时间、电表网关、通信时间、实际电量等。互联网+智慧能源大数据管理平台解决方案书28主要施工方式：园区已经安装电表，电表具有远传功能，部分电表损坏，可直接更换相应型号或类似型号的电能表。现场只需区分电表属性、敷设通信电缆至数据采集器即可。3.2.2电能监测系统拓扑图电能采集系统图如图所示：楼内网络电能采集系统图3.2.3电能监测点位根据园区的实际情况，具体数量以详细勘察现场后确定。3.3用水监测子系统3.3.1用水监测内容当前根据园区的建筑实际情状，供水实时监测总计量及分区计量：一般情况下，在园区市政总入水安装水表总计量，分区域、分功能、分建筑等安装分计量，通过实时采集水表数据，能实时了解园区总体水耗状况。如若做到精细化计量，可更好进行管网漏水监测，更好实现整个园区的节能策略。互联网+智慧能源大数据管理平台解决方案书293.3.2用水监测系统拓扑图楼内网络A区1-4层B区1-4层A区5-24层B区5-24层水表监测系统图3.3.3用水监测点位统计根据园区的实际情况，详细勘察现场后，确定具体用水监测点位安装数量及位置。3.4蒸汽监测子系统3.4.1蒸汽监测内容当前根据园区的建筑实际情状，蒸汽实时监测流量、压力及温度等参数：互联网+智慧能源大数据管理平台解决方案书303.4.2蒸汽监测系统拓扑图3.4.3蒸汽监测点位统计根据园区的实际情况，详细勘察现场后，确定具体蒸汽监测点位安装数量及位置。3.5天然气监测子系统3.5.1天然气监测内容当前根据园区的建筑实际情状，天然气实时监测流量、压力等参数，但施工过程中需协调天然气公司进行安装施工：互联网+智慧能源大数据管理平台解决方案书313.5.2天然气监测系统拓扑图3.5.3天然气监测点位统计根据园区的实际情况，详细勘察现场后，确定具体天然气监测点位安装数量及位置。3.6中水站在线监测子系统通过园区中水站内蓄水池及水泵加装液位传感器和交流接触器等设备，把中水站运行状的通过485总线传输到现场安装的数据采集器，通过数据采集器将运行状态传输到监控中心。如若中水站无检测水质设备，可安装中水监测设备及远传水表，将中水水质状况参数及处理中水情况上传至监控中心，实时掌握中水参数数据。互联网+智慧能源大数据管理平台解决方案书323.6.1中水站在线监测系统图中水在线监测拓扑图3.6.2推荐设备介绍1、西门子智能控制器西门子智能控制器带有10点集成输入/输出可通过下列各项进行扩展：1个信号板(SB)；多达3个通讯模块(CM)，3种设备类型，带有不同的电源和控制电压。集成的电源，可作为宽范围交流或直流电源（85至264V交流或24V直流），集成的24V编码器/负载电流源：用于直接连接传感器和编码器。300mA输出电流，也可用作负载电源。14点集互联网+智慧能源大数据管理平台解决方案书33成24V直流数字量输入（漏电流/源电流（IEC1型漏电流））。10个点集成数字量输出，24V直流或继电器。2个点集成模拟量输入，0至10V。2个点脉冲输出(PTO)，频率最高100kHz。脉冲宽度调制输出(PWM)，频率最高100kHz。集成以太网接口（TCP/IPnative、ISO-on-TCP），3个快速计数器(100kHz)，带有可参数化的使能和复位输入，可以同时用作带有单独输入的加减计数器，或用于连接增量型编码器。通过附加通讯接口扩展，例如，RS485或RS232通过信号板使用模拟或数字信号直接在CPU上扩展（保持CPU安装尺寸），通过信号模块使用各种模拟量和数字量输入和输出信号扩展，可选存储器扩展（SIMATIC存储卡），PID控制器，具有自动调谐功能，集成实时时钟。2、在线低量程浊度仪在线低量程浊度仪器特点：采用128×64点阵液晶显示。中文菜单，操作简单。可靠的光路系统，响应速度快。量程范围广，校正简单等特点。技术参数：1、测量范围0～10NTU；0～100NTU；0～2000NTU；0-3000NTU、0-4000NTU。2、进水压力0.05～0.25Mpa。互联网+智慧能源大数据管理平台解决方案书343、适应温度0～45℃。4、准确度﹤（满量程）±5℅。5、分辨率0.1NTU，0.01NTU，0.001NTU。6、每小时漂移﹤0.1NTU。7、取样量200ml连续。8、相对湿度﹤75℅。9、电源电压220VAC50HZ可选配24VDC供电。10、通讯接口RS232或RS485可选配。11、隔离输出4～20mA输出。3、在线溶氧仪大屏幕点阵液晶显示、中文菜单操作。多参数同时显示：溶氧值、温度、输出电流、报警点等同时显示，直观易读，并有量程超限提示。屏幕显示报警状态并能同时伴有开关ON/OFF信号输出。自动温度补偿功能：自动0～60℃。通讯功能：具有RS-485通讯接口（MODBUS协议部分兼容），可转换RS-232。4～20mA电流输出对应的DO值可以任意设定。迟滞量任意设定功能，避免开关继电器频繁动作。看门狗功能：确保仪表不会死机。核心器件均来自国外著名品牌。互联网+智慧能源大数据管理平台解决方案书35可恢复出厂设置。掉电保护＞10年。技术指标：测量范围：0～20.00mg/L，量程自动切换；0~60℃。分辨率：0.01mg/L,0.1℃。精度：ug/L:±1.0%FS；mg/L:±0.5%FS，±0.3℃。自动温度补偿：0~60℃。控制接口：两组ON/OFF继电器接点，分为高点、低点报警信号光电隔离输出。信号隔离输出：光电耦合器隔离保护4～20mA信号输出。继电器：继电器滞后量任意设定，继电器负载10A220VAC。工作条件：环境温度为0~60℃,相对湿度≤90%。输出负载：负载＜500Ω（0-10mA），负载＜750Ω（4-20mA）。工作电压：220VAC±10%、50/60Hz。尺寸：96×96×115mm。开孔尺寸：91×91mm。重量：0.9Kg。4、在线PH计互联网+智慧能源大数据管理平台解决方案书36主要特点：大屏幕多参数高亮点阵中/英文操作、显示(同时显示当前PH值、温度、输出电流)。进口芯片及元器件，确保仪器长期工作稳定可靠。一键恢复出厂设置。EEPROM型存储器，无须后备电池，断电后数据不丢失。高性能运算放大器，ORP正负值对称，温漂小，稳定，精确。具有pH/ORP双重功能，且两功能之间无需断开电源可相互转换。具有报警显示和控制信号输出功能、高低点控制宽幅值独立设定。具有自动校正(三组标准溶液同时标定)、自动/手动温度补偿功能。光电耦合器隔离保护、可迁移4～20mA信号输出，输入信号与输出信号无干扰（485接口可选配）。技术参数：1、测量范围：-2.00～14.00pH；-1999～+1999mV。2、分辨率：0.01pH；1mV。3、精度：0.01级。4、稳定性：≤0.03pH/24h;≤2mV/24h。5、pH标准液：4.00/7.00/10.01；4.01/6.86/9.18。6、温度补偿：0~99.9℃(pH)。7、pH校正范围：零点±1.45pH；斜率±30%。8、动作控制:两组ON/OFF继电器。9、继电器迟滞量：自动设定。10、信号隔离输出：4～20mA隔离保护输出（485可选配）11、工作条件：环境温度：5~45℃。12、讯号输入阻抗：≥1×1013W。互联网+智慧能源大数据管理平台解决方案书3713、电流输出负载:允许最大负载为500W。14、对地电压绝缘度：最小负载为500VD。15、工作电压：230VAC±10%、50/60Hz。16、尺寸：96×96×120mm。17、仪表盘开孔尺寸92×92mm。18、防护等级：IP54。19.重量：0.9公斤5、在线COD本仪器采用重铬酸钾快速消解分光光度法对水样中的有机物含量进行测量。水样、重铬酸钾和硫酸-硫酸银混合液在170摄氏度下消解密封消解使得铬（Ⅵ）转化为铬（Ⅲ），铬（Ⅲ）的量与水样中的有机物量相对应。仪器通过比色测定得到水样COD值。水样中的无机离子如亚硝酸盐，亚铁离子等会使得测试值偏高，但作为COD的一部分可以接受。水样中氯离子的干扰通过加入硫酸汞进行掩蔽。一些挥发性有机物、嘧啶和较难氧化的物质需要与氧化剂充分接触一段时间才能被较完全的氧化。技术参数：测量方法重铬酸钾快速法。互联网+智慧能源大数据管理平台解决方案书38测量范围0-1000mg/L（可扩展至0-5000mg/L）。水样允许最大Cl-浓度为5g/L。测量准确度>100mg/L时，<测量值的10%;<100mg/L时,<6mg/L。测量重复性>100mg/L时，<测量值的5%;<100mg/L时，<5mg/L。消解时间15min，30min，120min可设。测量间隔连续1、2、3…24小时，也可通过modbus触发仪器。校准自动校准时间间隔可设。重量（不包括试剂）70kg。操作及存储温度5~40℃，湿度<95%，无结露。输出4-20mA输出RS232通讯。环境要求：温度可调的室内，建议温度+5～28℃；湿度≤90%（不结露）。电源：AC230±10%V，50±10%Hz，5A。尺寸：高1500×宽550×深450mm。其他：异常报警和断电不会丢失数据。触摸屏显示及指令输入。异常复位和断电后来电，仪器自动排出仪器内残留反应物，自动恢复工作状态。6、氨氮在线分析仪互联网+智慧能源大数据管理平台解决方案书39测量原理：被分析的样品和逐出剂在蒸馏器中混合，将样品中的NH4+离子转化成氨气（NH3）。从被分析样品中释放的氨气转移到测量池中，重新溶解在指示剂中，这将引起指示剂颜色改变，然后用滴定剂进行滴定指示剂，即可获得NH3-N的浓度。技术参数：方法依据：国家标准GB7478-87《水质-铵的测定-蒸馏和滴定法》。测量范围：100～1000mg/LNH3-N。准确度：±10%。重复性：±10%。测量周期：≤30分钟。采样周期：时间间隔（20～9999min任意可调）和整点测量模式。校准周期：1～99天任意间隔任意时刻可调。维护周期：一般每月一次，每次约30min。试剂消耗：小于0.10元/样品。输出：RS-232、4-20mA。环境要求：温度可调的室内，建议温度+5～28℃；湿度≤90%（不结露）。互联网+智慧能源大数据管理平台解决方案书40电源：AC230±10%V，50±10%Hz，5A。尺寸：高1500×宽550×深450mm。其他：异常报警和断电不会丢失数据。触摸屏显示及指令输入。异常复位和断电后来电，仪器自动排出仪器内残留反应物，自动恢复工作状态。3.7能源大数据管理平台数据中心系统智慧能源大数据管理平台数据中心，由数据采集接口服务器、WEB服务器、数据库服务器、工作站等组成，主显示屏可使园区监控中心显示屏(如若已有)，接入监控中心的显示阵列，可满足能源大数据管理平台数据展示以及园区后续各分系统扩展的需要。3.7.1数据中心的建设所需设备清单序号软件名称规格及参数单位数量备注软件部分1服务器操作系统WindowsServer2008标准中文版，10用户套12工作站操作系统Windows7中文版套13杀毒软件市场上知名品牌，网络版套14数据汇总采集软件10000点套15能源数据中心平台软件（工业实时/历史数据库）10000点套1互联网+智慧能源大数据管理平台解决方案书416关系数据库MicrosoftSQLServer2008标准中文版套17能源数据和设备监控软件无限点套18能源数据计算分析、模型、报警、报表、展示平台软件10000点套19WEB门户软件50用户套1硬件部分10数据中心服务器处理器：1颗六核IntelXeonCPU_I_E5-2620-XEON2.0。内存：配置16GBDDR3内存。24个内存插槽，最大支持内存容量768GB。2.5寸热插拔SAS硬盘，RAID：八通道高性能SAS2008卡2个100M/1000Mbps网卡。台211磁盘阵列3.6TB，3Gbps，15000rpm，1GB缓存，双冗余热插拔电源和风扇套112交换机传输速率：10/100/1000Mbps重量：5kg端口数量:24个100Mbps端台1互联网+智慧能源大数据管理平台解决方案书42口，2个1000MbpsSFPCombo端口，2个1000MbpsSFP端口包转发率：9.6Mpps交换机类型：快速以太网交换机13工作站四核处理器3.0G,4GDDR3RAM,1000GHD,独立1GB显卡，DVD/+-RW，Keyboard,Mouse(含21吋液晶显示器)台214KVM切换机Keyboard,MouseSwitcher,4IN,1Out套115服务器机架19"StandardServerCabinet,2×1×0.6米套13.7.2推荐数据中心设备选型1、服务器品牌：华为标准2U机架式高性能服务器。处理器：1颗六核IntelXeonCPU_I_E5-2620-XEON2.0。互联网+智慧能源大数据管理平台解决方案书43内存：配置16GBDDR3内存。24个内存插槽，最大支持内存容量768GB。硬盘：本次配置2块300G2.5寸热插拔SAS硬盘，出厂之前可选24块2.5寸SAS/SATA热插拔硬盘，支持SSD硬盘。RAID：八通道高性能SAS2008卡（可选Raidkey），支持RAID0、1、5等。网络：2个100M/1000Mbps网卡。I/O扩展：≥3个PCI-E3.0扩展槽，其中1个全长全高PCI-E3.0（x16速率）。电源及外设：配置双电源。机架安装导轨，本次配置SLIMDVDRW光驱。2、工作站品牌：联想。配置一：型号T4900D，CPU：IntelCorei7-3770,内存：4GDDR3RAM,1T,显卡：独立1GB显卡，光驱：DVD/+-RW，Keyboard,Mouse(含19吋液晶显示器)。配置二：型号A8000T，CPU：酷睿3代I5处理器；主频：3.3G；显存：2G；内存4G；硬盘：2T；19寸显示器。配置三：型号T4971d，CPU：酷睿2双核；主频：3.3G；显存：1G；内存4G；硬盘：1T；19寸显示器。互联网+智慧能源大数据管理平台解决方案书443、磁盘阵列品牌：浪潮。外型：3U机架式。处理器：64位专用存储处理器，最大支持2颗。缓存：4GB,最大支持32GB；支持缓存保护功能。主机通道：标配2千兆口,可扩展到10个，支持万兆网络连接;支持20/40GbInfiniband连接；本次配置网口>=4个。IOPS:>=138000；LUNs：不小于1024。硬盘支持：单盘柜16个硬盘槽位，支持SAS与SATA硬盘混插。本次配置：3块2T企业级SAS热插拔硬盘。后端磁盘通道：支持SATA、SAS等，可同时支持SATAII、SAS硬盘混差。最大可扩展硬盘数量≥64块。RAID支持：支持RAID0、1、3、10、5、6、50、60等。操作系统：64位专用存储操作系统，NAS客户端支持：Windows、Linux、Solaris、IBMAIX，iSCSI客户端支持：Windows、Linux、IBMAIX。高级功能：支持快照功能软件，能够实现数据的安全保护及快速恢复，提供启动时磁盘顺序加电功能，支持硬盘热插拔、磁盘漫游以及与外接UPS联动，防止数据损失。存储管理软件：支持CLI/WEB管理方式，中文管理界面，64位专用存储文件系统，拥有自主知识产权。互联网+智慧能源大数据管理平台解决方案书45第四章能源监管平台软件系统4.1能源监管平台软件架构设计4.1.1数据层SQLServer是一个全面的、集成的、端到端的数据解决方案，它为组织中的不同权限者提供了一个更安全可靠和更高效的平台用于园区数据和BI应用。SQLServer为现场操作人员和大楼管理者带来了强大的、熟悉的工具，同时降低了在从移动设备到数据存储系统的多平台上创建、部署、管理和使用数据和分析应用程序的复杂性。通过全面的功能集、与现有系统的互操作性以及对日常任务的自动化管理能力，SQLServer为不同规模的各个子系统提供了一个完整的数据解决方案。考虑数据量，并发性，安全性，价格，维护成本等多种因素推荐使用SQLServer2008作为数据库管理系统。互联网+智慧能源大数据管理平台解决方案书46构建、部署和管理应用程序，使其更加安全、伸缩性更强和更可靠。降低开发和支持数据库应用程序的复杂性，实现了资源应用的最大化。能够在多个平台、应用程序和设备之间共享数据，更易于连接内部和外部系统。4.1.2WEB层我们将借助MicrosoftVisualStudio?.NET和Microsoft.NET4.0框架，以及Microsoft?.NET提供的最先进的应用程序。通过使用Microsoft?VisualStudio?.NET和.NET4.0框架，Microsoft为开发人员提供了一整套开发工具，使用这些工具可以快速而轻松地创建最先进的应用程序，同时可为应用程序提供更高的可靠性。对系统能够更快的开发通过使用公共语言运行库（.NET框架的一部分）：大幅度增大开发人员可用资源量，并允许开发人员随意使用最适合互联网+智慧能源大数据管理平台解决方案书47解决身边问题的编程语言。.NET服务和其他.NET构件服务提供了许多应用程序所需的核心功能，如用户身份验证、通知功能、联系人列表等等，而无需额外的编码工作。为程序开发提供更高的可靠性借助丰富的处理能力和当前可用的带宽：.NET平台可以利用分布式计算技术。.NET框架强制类型安全、显式代码共享和应用程序隔离。高度集成性能：.NET还具有数据库访问能力，允许开发人员将符合ODBC的数据存储区引入到其应用程序体系结构中。通过允许其他部门利用其旧式应用程序和数据存储区以及提供专门数据，使各部门可以降低内部消耗并扩展可向多层次管理者提供信息的功能。互联网+智慧能源大数据管理平台解决方案书484.1.3数据层与WEB层无缝结合SQLServer和MicrosoftVisualStudio?.NET的强大性能，已在众多基准测试中得到证实：满足园区关键应用的平台。新的64位处理器基准得到认证，充分显示出SQLServer的计算能力。优秀的性价比。在标准硬件上微软能够实现破纪录的性能及性价比，同时，在高端服务器上则具有优良的可伸缩性（Scalability）以处理OLTP（联机事务处理)和数据仓库的需求。具有高集成的优势，强大的64位计算能力。64位架构在内存寻址能力方面具有极大的优势，同时在特定的中间层和数据层方面，客户可以体验到64位系统的性能明显超过32位系统。互联网+智慧能源大数据管理平台解决方案书49大楼主干网大楼管理中心4.1.4数据库设计根据园区能源管理需求和数据拓扑结构，对数据库设计有了一个合理规划，根据实际要求对采集数据能够进行实时处理，存储等，并且支持分布式管理和应用，系统实时数据库是一个分布式的数据库系统，该系统数据库基本结构分为三层：物理数据层它是数据库的最内层，是物理存贮设备上实际存储的数据的集合。这些数据是原始数据，是用户加工的对象，由内部模式描述的指令操作处理的位串、字符和字组成。概念数据层它是数据库的中间一层，是数据库的整体逻辑表示。指出了每个数据的逻辑定义及数据间的逻辑联系，是存贮记录的集合。它所涉及的是数据库所有对象的逻辑关系，而不是它们的物理情况，是数据库管理员概念下的数据库。互联网+智慧能源大数据管理平台解决方案书50逻辑数据层它是用户所看到和使用的数据库，表示了一个或一些特定用户使用的数据集合，即逻辑记录的集合。数据库不同层次之间的联系是通过映射进行转换的。下面是该系统数据库原理图:4.2能源大数据管理平台软件功能设计4.2.1能源大数据管理平台标准数据子系统1、数据采集通过数据采集器对多种类型用能计量装置的数据采集，包括电能表（含单相电能表、三相电能表、多功能电能表）、电力监测仪、电量计测模块，水表等；支持根据数据中心命令采集和主动定时采集两种数据采集模式，且采集周期可从1分钟至3小时灵活配置；通过办公楼网络上传至数据服务器，至少保存10年数据。2、数据上传根据国家能源大数据管理平台导则，大型公建综合能源数据在采集处互联网+智慧能源大数据管理平台解决方案书51理之后，通过国家导则既定的数据格式上传至上一级能源监管中心。具体格式如下：上传文件目录命名及格式规范上传文件目录命名规则为：数据中心ID+数据日期注：数据中心ID为6位数字，由部里统一分配；数据日期格式为YYYYMMDD，每日一个文件。目录格式如图1所示：图1上传文件目录安排上传文件主要包括数据中心及建筑信息XML文件（Build.xml）以及能耗数据XML文件（Energy.xml）。如有附件的，附件置于上述两种XML文件所在目录的下一级子目录下，子目录命名为Accessory。最终上传时对整个上传文件目录进行压缩，形成上传文件包，压缩格式可以是rar、Zip或者7z。如：32010020080801.rar、32010020080801.7z上传文件包通过上一级数据中心提供的数据传输网络服务传递到上一级数据中心。XML文件命名规则XML文件的命名规则为：数据中心ID+数据日期+数据包类型注：互联网+智慧能源大数据管理平台解决方案书52数据中心ID为6位数字，由部里统一分配；数据日期格式为YYYYMMDD，每日一个文件；数据包类型为Build（建筑信息）或Energy（能耗数据）。此外，XML文件存储必须采用UTF-8编码格式，并且在XML文件头部的encoding属性中必须声明为UTF-8编码格式。附件命名规则及类型规范上传文件如有附件的，附件类型限定为JPG、DWF与DOC。文件命名规则为：附加文件顺序号注：附加文件顺序号为建筑代码(10位)+4位流水号，即数据中心及建筑信息XML文件（Build.xml）的F_FileID字段值。文件上传时间规定文件上传时间由上一级数据中心约定，一般为凌晨，各数据中心可按照一定的时间间隔（例如15分钟）依次上传数据。数据中心上传顺序由上一级数据中心统一分配。上传文件错误处理方式上传文件经解压缩、解析及入库处理后，生成处理日志，该日志记录上传数据在解析及入库过程中是否出错，各地方数据中心可通过上一级平台提供的查询页面查询该结果。4.2.2能源大数据管理平台系统概述结合已经通过山东省住建厅验收的潍坊医学院能源监管平台系统的软件功能，介绍一下各个模块软件功能。能源监管平台系统登录互联网+智慧能源大数据管理平台解决方案书53右上角登录连接（点击后弹出登录对话框）；左侧中部学校基本信息介绍；右侧圆圈功能模块连接（登录后可点击）；左侧上部节能宣传标语；能源大数据管理平台整体布局互联网+智慧能源大数据管理平台解决方案书54头部主模块导航区：主要有9个能耗设备监管模块、1个系统管理模块和2个系统辅助模块组成。左侧子模块导航区：主要是主模块导航区的某一个模块的子模块，模块不同显示的内容也不同。中间内容展示区：主要是展示具体的能耗信息或者管理操作界面。能源大数据管理平台系统首页能源监管平台的首页，可以根据不同的权限以及客户的具体需求进行定制。4.2.3能源大数据管理平台用电监管子系统“用电监管子系统”实现建筑能耗分项计量（照明、空调、动力、特殊）、管理、统计功能，提供实时数据，逐时、逐日、逐月、逐年和任意时段数据的查询、分析。具有能耗结构、能耗趋势、指标对比展示等功能。按建筑总量、人均、面积均对比功能；有定额管理功能，能够对异常能耗给以界面和短信报警。选择左侧子模块的用电分项监管模块，将会看到一个建筑目录树，选互联网+智慧能源大数据管理平台解决方案书55择或展开目录树将会看到对应的从属关系。用电监测系统模块能够实现建筑电耗的分类分项计量、管理、统计功能；动态实时电耗数据和运行参数监测；可按年、月、日、时、刻和任意时段查询、分析数据；并提供10年以上电耗数据查询、展示和对比分析；能耗结构、能耗趋势、指标对比展示的功能。建筑电耗的分类分项计量、管理、统计功能；平台再进行数据采集时对电表的属性进行了统一的定义与管理，特别是针对《高等学校校园建筑节能监管系统建设技术导则》要求的分类分项功能进行了深入的研究，再集合我们实际项目的经验与客户反馈的意见，设计了一套切实可行的分类分项计量、管理、统计分析方案。(1)分类统计分析功能截图(2)分项统计分析功能截图动态实时用电数据和运行参数监测互联网+智慧能源大数据管理平台解决方案书56用电参数选项区：选择不同的标签页，将会展示对应的用电参数。可按年、月、日、时、刻和任意时段查询、分析数据；系统把网关设备采集到的数据先保存到原始的数据库中，通过数据分析与统计软件对数据对应的分析与统计，并把分析后的数据保存到数据仓库中，用户可以通过软件界面设计的查询界面对数据进行查询与二次分析统计。(1)按年查询分析互联网+智慧能源大数据管理平台解决方案书572015年分析结果2014~2015年份分析结果(2)按月查询分析2015年8月分析结果互联网+智慧能源大数据管理平台解决方案书582015年1月~2015年8月分析结果(3)按日、时、刻查询分析2015年8月1日~2015年9月3日分析结果2015年9月3日时刻分析结果5年以上用电能耗数据查询、展示和对比分析根据《技术导则》数据存储的要求，我们的系统数据库进行针对性的设计与优化，针对采集的原始数据保存10年，分析后的数据保存10年以上。能耗结构、能耗趋势、指标对比展示；(1)能耗结构互联网+智慧能源大数据管理平台解决方案书59(2)能耗趋势(3)指标对比展示1）建筑群用电信息(1)用电概况互联网+智慧能源大数据管理平台解决方案书60左侧是日用电概况；右侧上月用电概况；右侧下年用电概况(2)用电环比统计类型分为：按日环比、按月环比、按年环比互联网+智慧能源大数据管理平台解决方案书61(3)用电同比统计类型分为：按日同比、按月同比、按年同比对比类型分为：本年度对比、近两年不比、近三年对比、近五年对比、近十年对比2)建筑用电信息(1)用电概况
