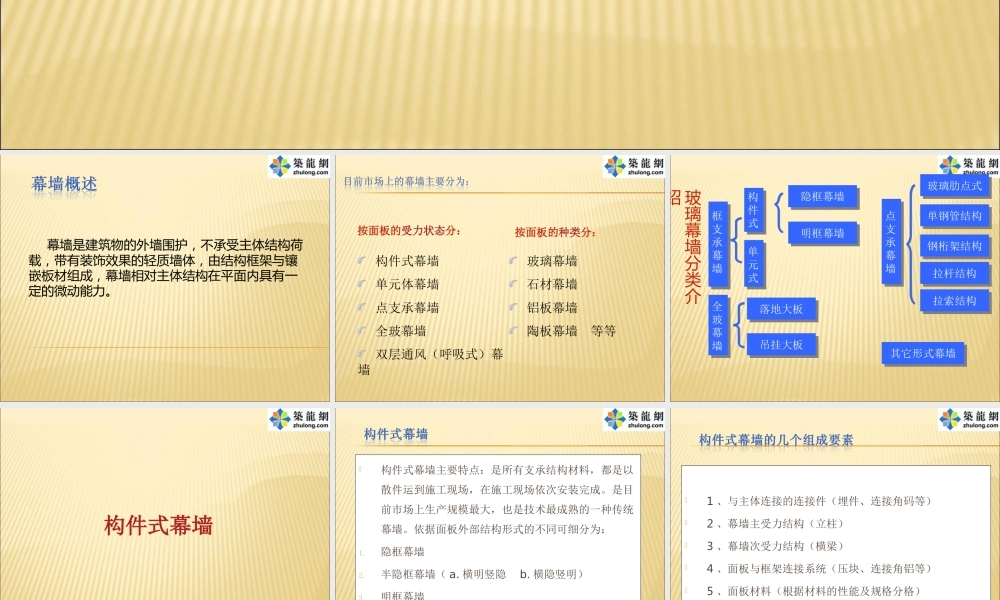

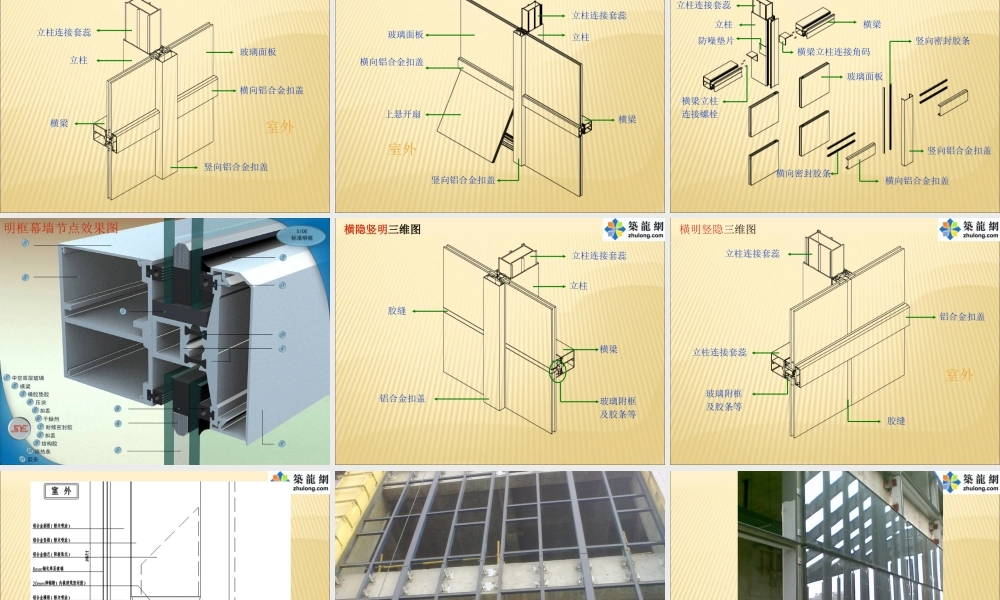

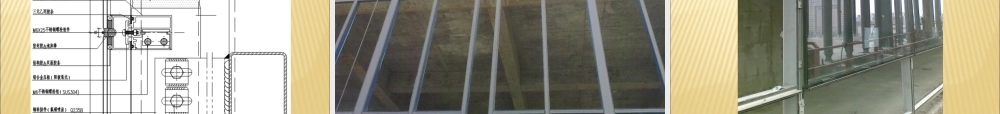

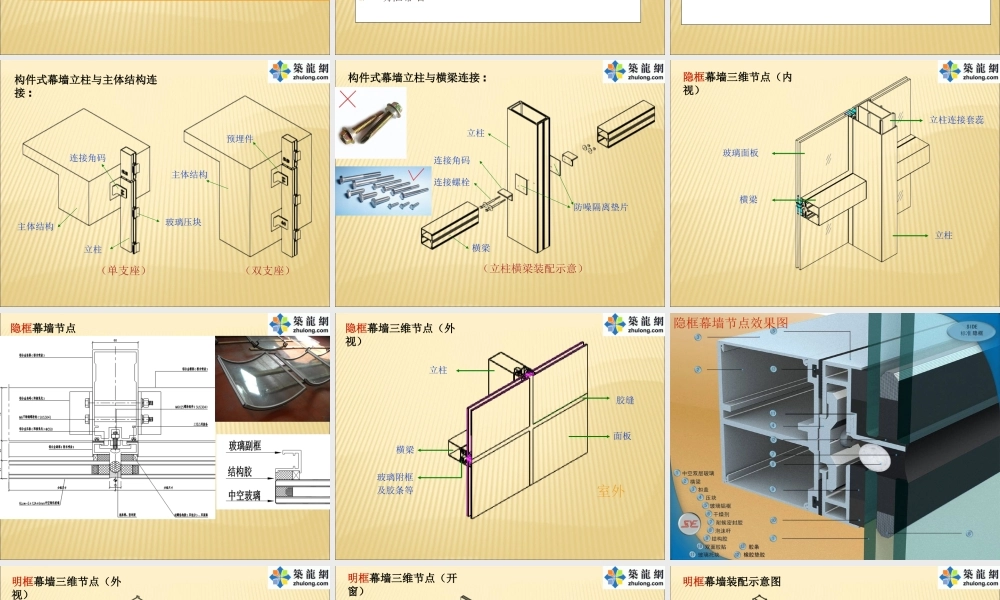

幕墙基础知识幕墙是建筑物的外墙围护，不承受主体结构荷载，带有装饰效果的轻质墙体，由结构框架与镶嵌板材组成，幕墙相对主体结构在平面内具有一定的微动能力。按面板的受力状态分：按面板的种类分：玻璃幕墙石材幕墙铝板幕墙陶板幕墙等等构件式幕墙单元体幕墙点支承幕墙全玻幕墙双层通风（呼吸式）幕墙隐框幕墙隐框幕墙框支承幕墙明框幕墙明框幕墙全玻幕墙落地大板落地大板吊挂大板吊挂大板点支承幕墙单钢管结构单钢管结构钢桁架结构钢桁架结构拉杆结构拉杆结构玻璃肋点式玻璃肋点式拉索结构拉索结构其它形式幕墙其它形式幕墙构件式单元式幕墙构件式幕墙构件式幕墙主要特点：是所有支承结构材料，都是以散件运到施工现场，在施工现场依次安装完成。是目前市场上生产规模最大，也是技术最成熟的一种传统幕墙。依据面板外部结构形式的不同可细分为：1.隐框幕墙2.半隐框幕墙（a.横明竖隐b.横隐竖明）3.明框幕墙1、与主体连接的连接件（埋件、连接角码等）2、幕墙主受力结构（立柱）3、幕墙次受力结构（横梁）4、面板与框架连接系统（压块、连接角铝等）5、面板材料（根据材料的性能及规格分格）构件式幕墙立柱与主体结构连接:（单支座）主体结构主体结构立柱连接角码预埋件玻璃压块（双支座）构件式幕墙立柱与横梁连接:防噪隔离垫片横梁连接角码连接螺栓立柱（立柱横梁装配示意）隐框幕墙三维节点（内视）玻璃面板横梁立柱立柱连接套蕊隐框幕墙节点隐框幕墙三维节点（外视）立柱横梁玻璃附框及胶条等面板胶缝室外隐框幕墙节点效果图明框幕墙三维节点（外视）玻璃面板横向铝合金扣盖横梁立柱立柱连接套蕊竖向铝合金扣盖室外明框幕墙三维节点（开窗）玻璃面板横向铝合金扣盖上悬开扇横梁立柱立柱连接套蕊竖向铝合金扣盖室外明框幕墙装配示意图玻璃面板横向铝合金扣盖横梁立柱立柱连接套蕊竖向铝合金扣盖防噪垫片横梁立柱连接螺栓横梁立柱连接角码竖向密封胶条横向密封胶条明框幕墙节点效果图横隐竖明三维图立柱连接套蕊立柱横梁玻璃附框及胶条等铝合金扣盖胶缝横明竖隐三维图室外立柱连接套蕊铝合金扣盖立柱连接套蕊玻璃附框及胶条等胶缝1.转接件焊接部位未作防锈处理2.铝合金主梁与转接件接触部位未安装橡胶垫片3.转接件开孔位置错误4.钢垫片厚度过薄构件式玻璃幕墙优缺点：优点：1.工艺做法成熟，施工难度低2.相对单元体幕墙，造价成本低廉3.拆卸方便，易于更换，便于维护缺点：1.占用现场施工场地大（加工场，材料仓库等）2.相对单元体幕墙，安装速度较慢3.现场施工劳动力投入大单元式幕墙单元式幕墙也是框支承幕墙的一种，它的主要的特点是幕墙立面分成若干独立单元板块，每个单元板块全部在工厂加工并拼装完成，单元板块整体运到施工现场，在施工现场只进行必要的板块拼装调整即可完成。优点：板块加工精度高，施工现场工作量少，安装时间短便于赶工期。缺点：造价偏高，板块拼接处防水稍差。单元板块现场吊装单元式幕墙系统组装组合立柱组合横梁接缝防水胶条单元式玻璃幕墙系统—标准节点三维图单元式玻璃幕墙系统—单元板块安装示意图单元式玻璃幕墙系统—水密性、气密性的保证采用三道密封线：1、尘密线2、水密线3、气密线单元式玻璃幕墙系统—支座设计1、高强铝合金2、三维可调挂接系统3、支座型材调节方向增设“牙纹”4、整个支座安装全螺栓连接，无须烧焊支座三维调节示意图全玻幕墙全玻幕墙系列：全玻幕墙是指面板及支承结构均为玻璃组成的玻璃幕墙。根据面板的安装形式不同可分为：落地式吊挂式全玻幕墙三维节点玻璃面板玻璃肋玻璃垫块玻璃槽全玻幕墙三维节点玻璃面板玻璃肋玻璃吊夹玻璃吊夹点支撑玻璃幕墙由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为点支式玻璃幕墙。特点：效果通透，可使室内空间和室外环境自然和谐。构件精巧，结构美观，实现精美的金属构件与玻璃装饰艺术的完美融合。支承结构多样，可满足不同建筑结构和装饰效果的需要。它的缺点是不易实现开启通风及工程造价偏高。什么叫点支式玻璃幕墙？玻璃肋点支式玻璃幕墙玻璃面板夹层玻璃肋不锈钢爪件肋连接不锈钢板单钢管点支式玻璃幕墙点式玻璃幕墙按结构形式分为以下几种：玻璃肋点支式幕墙钢结构支承式点玻幕墙（可分为以下几类）单梁点支式玻璃幕墙钢桁架点支式玻璃幕墙拉杆点支承玻璃幕墙不锈钢撑杆不锈钢拉杆承重拉杆拉杆锁头不锈钢驳接头不锈钢驳接爪面板玻璃不锈钢撑杆不锈钢拉杆承重拉杆拉杆锁头不锈钢驳接头不锈钢驳接爪不锈钢撑杆不锈钢拉杆拉杆锁头不锈钢驳接头不锈钢驳接爪不锈钢拉杆承重拉杆不锈钢锁头玻璃槽面板玻璃拉索点支承玻璃幕墙拉索固定端连接耳板抗风索承重索玻璃槽玻璃面板抗风索承重索玻璃面板稳定索支撑杆不锈钢驳接头不锈钢驳接爪抗风索承重索玻璃面板稳定索支撑杆不锈钢驳接头不锈钢驳接爪抗风索承重索玻璃面板稳定索支撑杆不锈钢驳接头不锈钢驳接爪抗风索承重索玻璃面板稳定索支撑杆不锈钢驳接头不锈钢驳接爪拉索固定端玻璃面板桁架结构不锈钢驳接头不锈钢驳接爪拉索调节端双层幕墙双层玻璃幕墙分为：被动式外循环式双层幕墙和主动式内循环双层幕墙，其由外层幕墙、内层幕墙、遮阳系统，换气系统组成。双层玻璃幕墙的优点：节能效果明显；大幅度降低噪音；更适合于寒冷地区和风动环境。（防风沙）能解决气流循环与风动的矛盾；通风好，内外通透效果好。内循环双层玻璃幕墙通常在冬季较为寒冷的地区使用，其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进入热通道，通过强制性流动循环，使内侧幕墙表面温度达到或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。①.采用内循环通风系统，内层铝合金窗底部设置有通风口，顶部设置有排风口及安装机械通风设备，系统采用机械强制抽风来实现双层通道内空气的交换；②.在层间梁顶和梁底设置封边板进行密封，有效的提高了玻璃幕墙的气密性。外循环双层玻璃幕墙是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。冬天由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用，夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。热通道空气流动示意图夏天通过电动控制系统开启进出风口的电动百叶，利用通道内烟囱效应产生的压力差使通道内的空气快速流通，带走室外太阳的辐射热量，同时可以利用内层窗外侧的遮阳有效的阻挡太阳光的直射，共同形成一道阻止室外热量传入室内的屏蔽墙；1、双层热通道外循环幕墙工作原理：进出风口都打开状态进风口打开（局部）出风口打开（局部）降温冬天通过电动控制系统关闭进出风口的电动百叶，利用温室效应，使通道内的空气通过吸收室外太阳辐射热量，温度升高，形成形成一道阻止室外冷空气传入室内的屏蔽墙，提高室内温度；2、双层热通道外循环幕墙工作原理：进出风口都关闭状态进风口关闭（局部）出风口关闭（局部）保温石材幕墙石材幕墙在当今施工中应用得最多是干挂石材幕墙，它是利用金属挂件将石材面板吊挂在与主体结构连接的金属骨架上。干挂石材按安装形式常用挂勾式和背栓式：挂勾式干挂石材是利用不锈钢挂件（或铝合金挂件）插入开好的石材边槽中，用环氧树脂胶粘接在槽内，用螺栓固定挂勾在安装好的金属骨架上；背栓式是采用专用的柱锥式锚栓，在石材的背面上钻孔（必须采用专用锥式钻头和钻机）并保证准确的钻孔深度和尺寸，锚柱被无膨胀力地装入圆锥形孔内紧固，然后挂于安装好的骨架上。1、特点1.1板材之间独立受力，独立安装，独立更换，节点做法灵活。1.2连接可靠，对石板的削弱较小，减少连接部位石材局部破坏使石材面板有较高的抗震能力。1.3可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度。1.4工厂化施工程度高，板材上墙后调整工作量少。2、工艺原理通过双切面专用磨头在石材背部距板边100～180mm处磨出倒锥孔，倒锥孔与后切式锚栓采用尼龙体柔性结合，并将板面荷载通过骨架传递到主体结构。背栓安装示意陶土板幕墙光伏幕墙光伏幕墙采用光伏电池技术，把太阳光转化为能被人们利用的电能。这种电能是一种净能源，发电过程中不消耗宝贵的自然能源，也无废气，无噪音，不污染环境，是一种新型“绿色”能源。简介原理图光伏幕墙主要分为三大系统：光伏电池系统控制系统幕墙系统光伏发电并网示意图光伏发电并网示意图光伏电池主要分为：单晶硅、多晶硅和薄膜电池。其中单晶硅光电转换效率最高，多晶硅其次，薄膜最低（a-Si非晶硅，CdTe碲化镉,CIS铜铟硒）。1、光伏电池系统156x156单晶硅多晶硅1400x1100非晶硅接线盒引线铝框光伏电池太阳能电源控制系统是利用太阳能电池的光伏效应将太阳能转化为直流电能并贮存，或通过逆变器等将直流电能转化为交流电直接供交流负载使用。2、控制系统1.建筑物所在地，朝向，太阳照度等。2.所有接线隐藏在幕墙系统内。3.晶硅电池不宜竖向放置，将减少40%的发电量。4.适度控制电池板挠度。5.幕墙系统背面应通风良好，防止电池板温度过高。3、幕墙系统设计因素光伏幕墙角度和朝向多种形式的结合，满足建筑的美观要求。先进材料的应用，体现高科技成果与建筑的完美结合。光伏建筑一体化（BIPV）形式光伏建筑一体化（BIPV）形式金属屋面双层金属板幕墙系统-类似参考案例标准节点铝合金副框3mm厚穿孔铝板M10不锈钢螺栓铝合金咬合紧固件8mm厚转接板T铝合金码镀锌钢角码M10不锈钢螺栓点式连接爪件钢结构菱形点支式双曲面金属板罩蓬局部效果图穿孔铝板铝单板◇金属屋面部分：刚性防水系统---局部大样效果图3mm铝单板铝合金圆管0.9mm铝镁锰防水板100mm厚80K保温岩棉50mm厚玻璃丝吸音棉下铺无纺布钢丝网转接件◇金属屋面部分：刚性防水系统---安装步骤1、檩条、钢底板和T码的安装2、安装吸音棉和保温棉3、防水板的安装◇金属屋面部分：刚性防水系统---安装步骤◇金属屋面部分：刚性防水系统---系统性能分析一、抵抗雨水渗漏性能良好1、采用暗扣式直立锁边固定，无穿透式螺钉外露，消除漏水隐患。2、采用“现场压型”加工方式，不受运输条件的限制，消除长度方向上的搭接缝，减少漏水机会。金属屋面部分：柔性防水系统◇金属屋面部分：软性防水系统---节点效果图龙骨支座2mmEPDM防水层聚氨酯保温层◇金属屋面部分：软性防水系统---局部大样效果图
