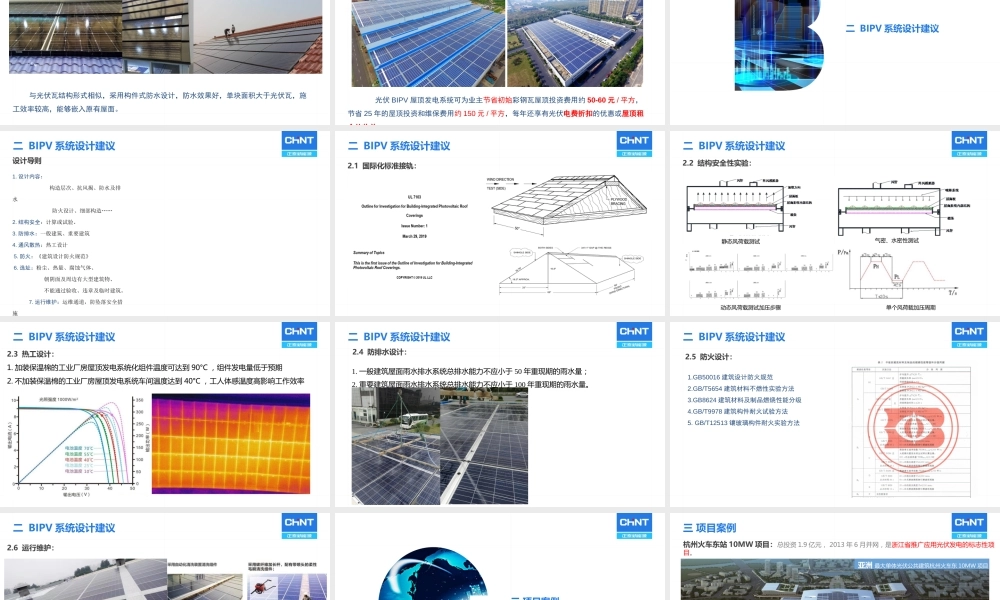

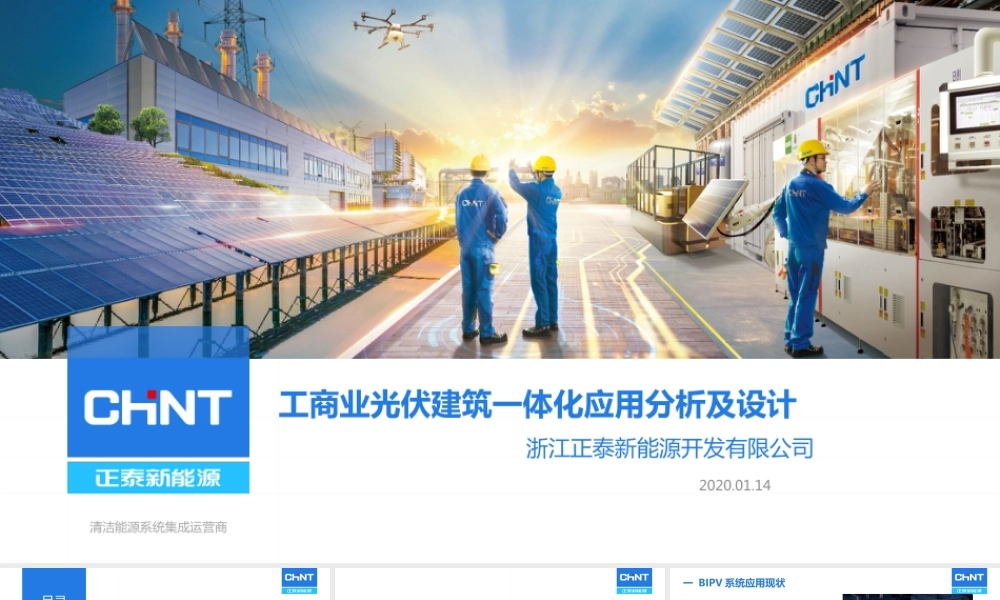

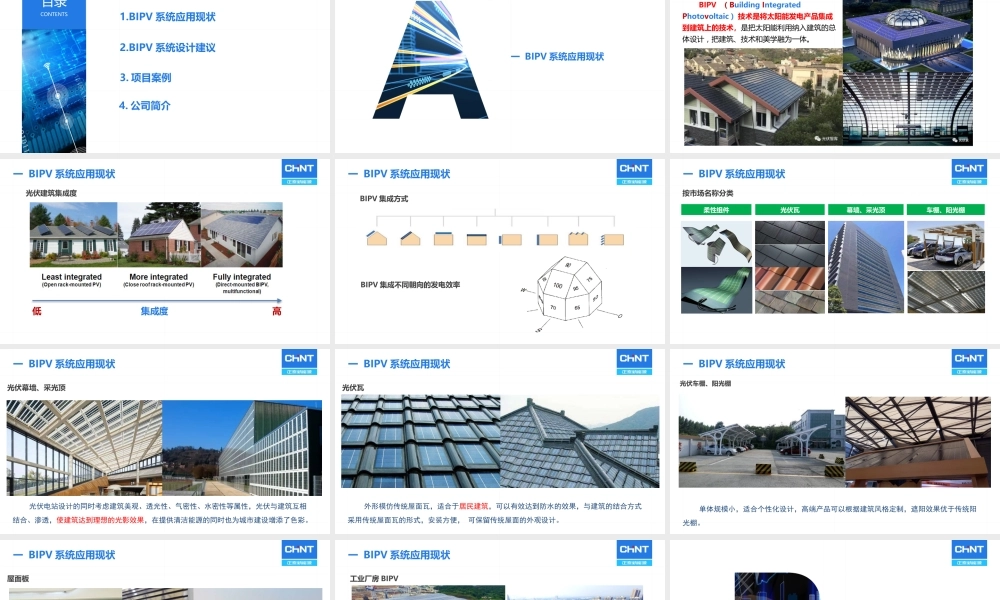

清洁能源系统集成运营商工商业光伏建筑一体化应用分析及设计2020.01.14浙江正泰新能源开发有限公司CONTENTS目录1.BIPV系统应用现状2.BIPV系统设计建议3.项目案例4.公司简介一BIPV系统应用现状一BIPV系统应用现状BIPV（BuildingIntegratedPhotovoltaic）技术是将太阳能发电产品集成到建筑上的技术，是把太阳能利用纳入建筑的总体设计，把建筑、技术和美学融为一体。一BIPV系统应用现状低高集成度光伏建筑集成度一BIPV系统应用现状BIPV集成方式BIPV集成不同朝向的发电效率一BIPV系统应用现状光伏瓦柔性组件幕墙、采光顶车棚、阳光棚按市场名称分类一BIPV系统应用现状光伏电站设计的同时考虑建筑美观、透光性、气密性、水密性等属性，光伏与建筑互相结合、渗透，使建筑达到理想的光影效果，在提供清洁能源的同时也为城市建设增添了色彩。光伏幕墙、采光顶一BIPV系统应用现状光伏瓦外形模仿传统屋面瓦，适合于居民建筑，可以有效达到防水的效果，与建筑的结合方式采用传统屋面瓦的形式，安装方便，可保留传统屋面的外观设计。一BIPV系统应用现状光伏车棚、阳光棚单体规模小，适合个性化设计，高端产品可以根据建筑风格定制，遮阳效果优于传统阳光棚。一BIPV系统应用现状屋面板与光伏瓦结构形式相似，采用构件式防水设计，防水效果好，单块面积大于光伏瓦，施工效率较高，能够嵌入原有屋面。一BIPV系统应用现状光伏BIPV屋顶发电系统可为业主节省初始彩钢瓦屋顶投资费用约50-60元/平方，节省25年的屋顶投资和维保费用约150元/平方，每年还享有光伏电费折扣的优惠或屋顶租工业厂房BIPV二BIPV系统设计建议二BIPV系统设计建议1.设计内容：构造层次、抗风揭、防水及排水防火设计、细部构造……2.结构安全：计算或试验。3.防排水：一般建筑、重要建筑4.通风散热：热工设计5.防火：《建筑设计防火规范》6.选址：粉尘、热量、腐蚀气体、朝阴面及周边有大型建筑物、不能通过验收、违章及临时建筑。7.运行维护：运维通道，防坠落安全措施设计导则二BIPV系统设计建议2.1国际化标准接轨：二BIPV系统设计建议2.2结构安全性实验：静态风荷载测试气密、水密性测试动态风荷载测试加压步骤单个风荷载加压周期二BIPV系统设计建议2.3热工设计：1.加装保温棉的工业厂房屋顶发电系统化组件温度可达到90°C，组件发电量低于预期2.不加装保温棉的工业厂房屋顶发电系统车间温度达到40°C，工人体感温度高影响工作效率二BIPV系统设计建议2.4防排水设计：1.一般建筑屋面雨水排水系统总排水能力不应小于50年重现期的雨水量；2.重要建筑屋面雨水排水系统总排水能力不应小于100年重现期的雨水量。二BIPV系统设计建议2.5防火设计：1.GB50016建筑设计防火规范2.GB/T5654建筑材料不燃性实验方法3.GB8624建筑材料及制品燃烧性能分级4.GB/T9978建筑构件耐火试验方法5.GB/T12513镶玻璃构件耐火实验方法二BIPV系统设计建议2.6运行维护：三项目案例三项目案例亚洲最大单体光伏公共建筑杭州火车东10MW项目杭州火车东站10MW项目：总投资1.9亿元，2013年6月并网，是浙江省推广应用光伏发电的标志性项目。三项目案例自主研发的BIPV系统：构件式防水结构，进行了淋水实验，测试了不同条件下BIPV系统的发电量三项目案例金田铜业BIPV采用BIPV分布式光伏技术直接代替屋顶彩钢瓦，结构性防水方案设计使工业厂房光伏发电系统既能够完全打消业主对于屋顶防水、结构稳定方面的顾虑，又具有易安装、维护方便的特点宁波金田铜业BIPV分布式光伏发电项目三项目案例树叶环保BIPV分布式光伏发电项目项目地点：广东汕头；容量：1.03MW；基本风压：0.8kN/m2大降水量地区工业厂房屋面光伏发电系统解决方案三项目案例高端别墅小区光伏发电示范项目三项目案例正泰太阳能建筑立面采用了光伏幕墙设计，光伏与整体结构有机结合，在提供清洁能源的同时也为滨江增添了一道美丽的风景。正泰滨江园区幕墙系统三项目案例中国杭州低碳科技馆太阳能光伏小屋：杭州市太阳能光伏产业协会联合九家会员单位建造三项目案例南京拜腾构件式防水车棚三项目案例江苏车棚项目，Y字形结构及弧形钢架设计在车棚结构设计中充分考虑了建筑外观设计的元素，使光伏与建筑完美结合。三项目案例车棚BIPV项目四公司简介正泰新能源~清洁能源解决方案提供商正泰新能源成立于2009年，注册资金82.8亿元，是集能源开发、建设、运营、管理于一体的综合能源服务商。致力于提供光伏电站、储能、配网售电、热电、智能微电网、多能互补等能源解决方案。全球累计投建光伏电站超过4300兆瓦，国内领先的民营光伏电站投资运营商；光伏组件产能4000兆瓦，“浙江制造”标准起草者；分布式户用系统安装累计超14万户，全国前列。全面布局热电联产、生物质、燃气三联供、储能、氢能等城市综合能源服务项目。其中，海宁热电项目已经投产，山西高平生物质项目正在建设，安徽、湖北增量配网试点项目顺利推进，多个兆瓦级储能项目已成功投运。正泰新能源~光伏行业全产业链依托集团电气全产业链，提供光伏系统全套产品解决方案，配套丰富的工程总包与电站运维经验，是业内同时具备系统集成和技术集成优势的能源解决方案提供商。正泰新能源光伏全产业链是正泰电气全产业链中的重要一环智能制造~全球布局[中国][亚洲][欧洲][北美]杭州（280MW）海宁（3000MW）德国西班牙韩国泰国（500MW）日本印度越南（220MW）美国智能制造~ASTRO4For系列太阳能组件•被彭博列为全球光伏组件第一梯队供应商•三次获得DNVGL“顶级组件性能”称号•TüV莱茵质胜中国发电量仿真优胜奖ASTRO4For产品家族AstroTwinsTM采用ASTRO系列高效P型PERC双面电池双面受光发电提升5%-30%发电量兼具半片与双玻系列全部优势AstroMAXTM高密度技术，消除传统焊带采用大尺寸硅片，功率可达480W+适用于盐碱地、沙漠等极端环境AstroSmartTM快速切断，防止火灾优化电流电压，最大化发电量智能监控实时报警AstroSemiTM大幅降低热斑风险MBB+半片功率提升15~20WAstroHaloTM60Cell比单晶AstroNova高20W+60Cell比多晶AstroNova高15W+AstroNovaTM6000Pa/3600Pa机载45mm，速度30.7m/s的冰雹测试全球质量认证智能制造~ASTRO4For产品家族山西大同第一批领跑者项目，正泰AstroHalo系列组件衰减率仅为0.78%名列第一。智能制造~ASTRO4For系列产品持久性得以验证TÜV莱茵使用随机选择的生产出货组件样品，建立PAN文件，测量不同辐照度、温度和入射角下的性能；各厂家组件经过模拟在中国大同、德国科隆、印度金奈、巴西里约及沙特利雅得这五个国家气候下测试发电量，最终正泰ASTRO4For系列组件成绩第一，验证了正泰组件的高可靠性；Datong,ChinaCologne,GermanyRiyadh,SaudiArabiaRiodeJaneiro,BrazilChennai,India500700900110013001500170019002100159410122022157116891571988200115491657仿真模拟发电量（kWh/kW/year）AstronergyAverage智能制造~ASTRO4For系列产品发电量得以验证质胜中国光伏组件发电量仿真优胜奖
