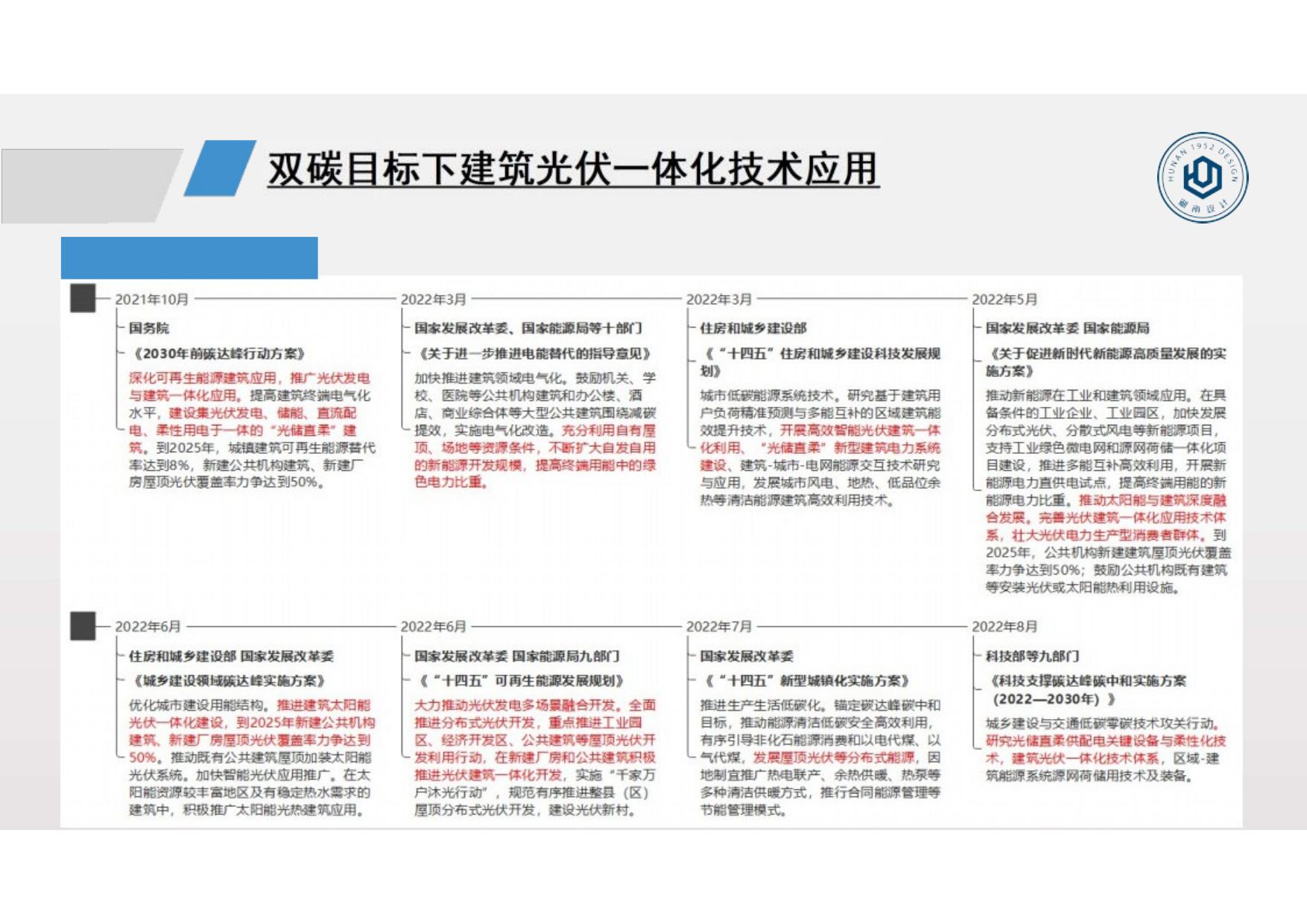

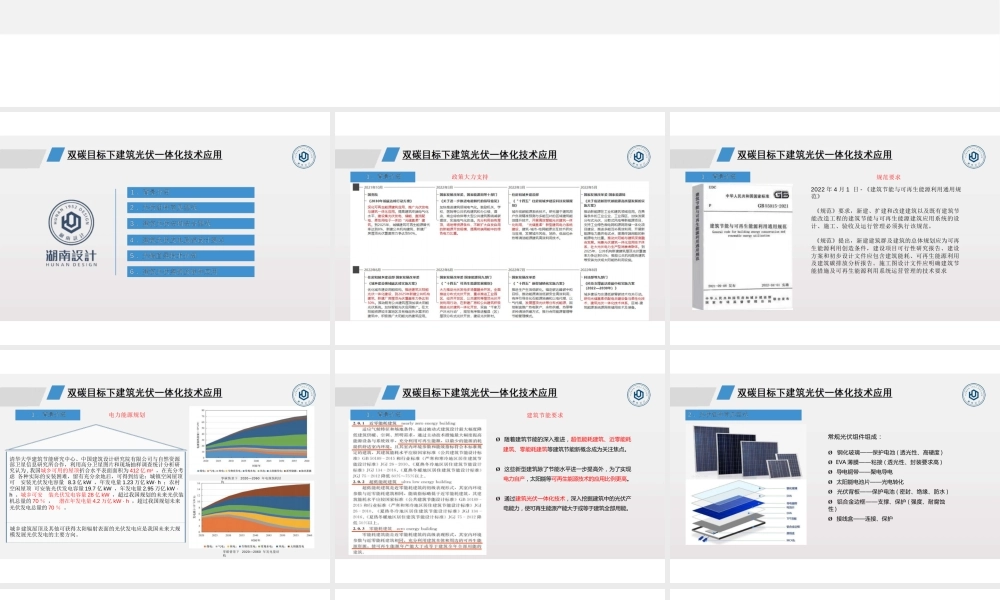

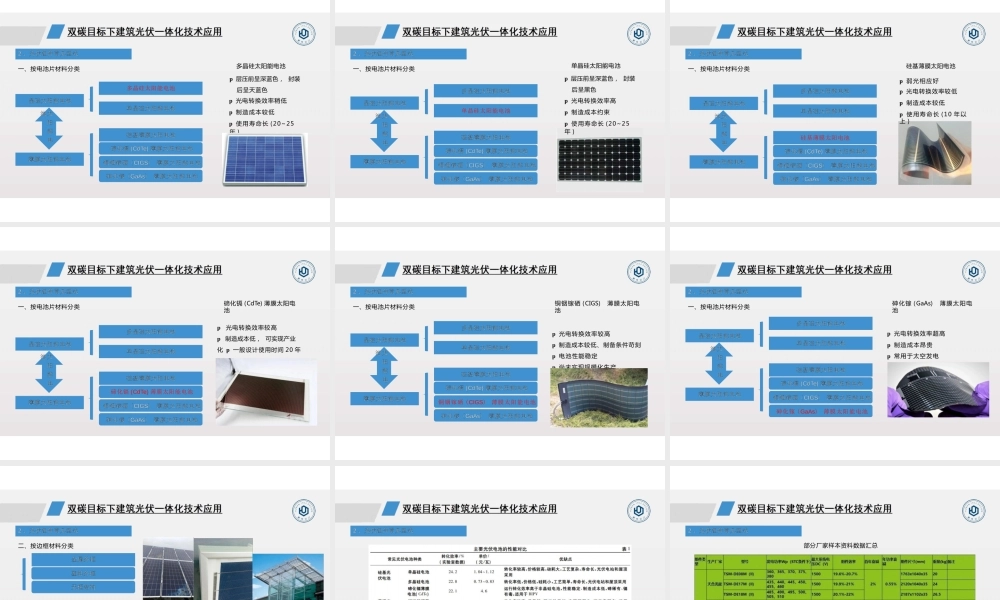

双碳目标下建筑光伏一体化技术应用湖南省建筑设计院集团股份有限公司双碳工程研究中心谢敏6、建筑光伏案例及软件应用5、光储直柔技术介绍1、背景介绍2、光伏组件常见型式3、建筑光伏结构结合型式4、建筑光伏发电系统设计要点1、背景介绍政策大力支持规范要求2022年4月1日-《建筑节能与可再生能源利用通用规范》《规范》要求，新建、扩建和改建建筑以及既有建筑节能改造工程的建筑节能与可再生能源建筑应用系统的设计、施工、验收及运行管理必须执行该规范。《规范》提出，新建建筑群及建筑的总体规划应为可再生能源利用创造条件，建设项目可行性研究报告、建设方案和初步设计文件应包含建筑能耗、可再生能源利用及建筑碳排放分析报告。施工图设计文件应明确建筑节能措施及可再生能源利用系统运营管理的技术要求1、背景介绍清华大学建筑节能研究中心、中国建筑设计研究院有限公司与自然资源部卫星信息研究所合作，利用高分卫星图片和现场抽样调查统计分析研究认为,我国城乡可用的屋顶折合水平表面面积为412亿m2，在充分考虑各种实际的安装困难，留有充分余地后，可得到结论：城镇空闲屋顶可安装光伏发电容量8.3亿kW，年发电量1.23万亿kW·h；农村空闲屋顶可安装光伏发电容量19.7亿kW，年发电量2.95万亿kW·h。城乡可安装光伏发电容量28亿kW，超过我国规划的未来光伏装机总量的70％，潜在年发电量4.2万亿kW·h，超过我国规划未来光伏发电总量的70％。城乡建筑屋顶及其他可获得太阳辐射表面的光伏发电应是我国未来大规模发展光伏发电的主要方向。1、背景介绍电力能源规划零碳情景下2020—2060年电源装机结构零碳情景下2020—2060年发电量结构建筑节能要求Ø随着建筑节能的深入推进，超低能耗建筑、近零能耗建筑、零能耗建筑等建筑节能新概念成为关注焦点。Ø这些新型建筑除了节能水平进一步提高外，为了实现电力自产，太阳能等可再生能源技术的应用比例更高。Ø通过建筑光伏一体化技术，深入挖掘建筑中的光伏产电能力，使可再生能源产能大于或等于建筑全部用能。1、背景介绍常规光伏组件组成：Ø钢化玻璃——保护电池(透光性、高硬度)ØEVA薄膜——粘接(透光性、封装要求高)Ø导电铜带——聚电导电Ø太阳能电池片——光电转化Ø光伏背板——保护电池(密封、绝缘、防水)Ø铝合金边框——支撑、保护(强度、耐腐蚀性)Ø接线盒——连接、保护2、光伏组件常见型式多晶硅太阳能电池p层压前呈深蓝色，封装后呈天蓝色p光电转换效率稍低p制造成本较低p使用寿命长(20~25年)碲化镉(CdTe)薄膜太阳能电池铜铟镓硒(CIGS)薄膜太阳能电池砷化镓(GaAs)薄膜太阳能电池多晶硅太阳能电池单晶硅太阳能电池硅基薄膜太阳电池太阳能电池2、光伏组件常见型式晶硅太阳能电池薄膜太阳能电池一、按电池片材料分类碲化镉(CdTe)薄膜太阳能电池铜铟镓硒(CIGS)薄膜太阳能电池砷化镓(GaAs)薄膜太阳能电池p层压前呈深蓝色，封装后呈黑色p光电转换效率高p制造成本约束p使用寿命长(20~25年)多晶硅太阳能电池单晶硅太阳能电池硅基薄膜太阳电池太阳能电池2、光伏组件常见型式薄膜太阳能电池晶硅太阳能电池一、按电池片材料分类单晶硅太阳能电池硅基薄膜太阳电池p弱光相应好p光电转换效率较低p制造成本较低p使用寿命长(10年以上)碲化镉(CdTe)薄膜太阳能电池铜铟镓硒(CIGS)薄膜太阳能电池砷化镓(GaAs)薄膜太阳能电池多晶硅太阳能电池单晶硅太阳能电池硅基薄膜太阳电池太阳能电池2、光伏组件常见型式薄膜太阳能电池晶硅太阳能电池一、按电池片材料分类碲化镉(CdTe)薄膜太阳能电池铜铟镓硒(CIGS)薄膜太阳能电池砷化镓(GaAs)薄膜太阳能电池p光电转换效率较高p制造成本低，可实现产业化p一般设计使用时间20年多晶硅太阳能电池单晶硅太阳能电池硅基薄膜太阳电池太阳能电池2、光伏组件常见型式薄膜太阳能电池晶硅太阳能电池碲化镉(CdTe)薄膜太阳电池一、按电池片材料分类铜铟镓硒(CIGS)薄膜太阳电池p光电转换效率较高p制造成本较低、制备条件苛刻p电池性能稳定p尚未实现规模化生产碲化镉(CdTe)薄膜太阳能电池铜铟镓硒(CIGS)薄膜太阳能电池砷化镓(GaAs)薄膜太阳能电池多晶硅太阳能电池单晶硅太阳能电池硅基薄膜太阳电池太阳能电池2、光伏组件常见型式晶硅太阳能电池薄膜太阳能电池一、按电池片材料分类砷化镓(GaAs)薄膜太阳电池p光电转换效率超高p制造成本昂贵p常用于太空发电碲化镉(CdTe)薄膜太阳能电池铜铟镓硒(CIGS)薄膜太阳能电池砷化镓(GaAs)薄膜太阳能电池多晶硅太阳能电池单晶硅太阳能电池硅基薄膜太阳电池太阳能电池2、光伏组件常见型式薄膜太阳能电池晶硅太阳能电池一、按电池片材料分类隐框式光伏组件无框式光伏组件塑料外框无框结构金属外框明框式光伏组件2、光伏组件常见型式三、按安装结构选用二、按边框材料分类2、光伏组件常见型式数据引自《智能建筑电气技术》(2022第3期)《“光储直柔”建筑电气设计探究》(莫理莉等)2、光伏组件常见型式部分厂家样本资料数据汇总仅考虑发电利用闲置空间简单附着适用存量改造兼顾发电和外观充当建筑构件部分与建筑一体成型同步设计、施工、安装BIPV：光伏建筑一体化BAPV：安装型太阳能光伏建筑3、建筑光伏结构结合型式光伏屋顶\光伏幕墙\光伏遮阳板\光伏天棚……ppppppppGB50033建筑采光设计标准JGJ255采光顶与金属屋面技术规程GBT51368-2019规定:1、光伏方阵应设置方便人工清洗、维护的设施与通道；2、在平屋面防水层上安装光伏组件时，其支架基座下部应增设附加防水层；3、光伏组件周围屋面、检修通道、屋面出入口和光伏方阵之间的人行通道上部宜铺设保护层。功能：建筑效果/采光/遮风挡雨/结构强度组件要求：透明(薄膜太阳能电池)类型：集成BIPV优势：兼具美观、发电性能功能：发电组件要求：普通光伏组件类型：结合BAPV优势：经济性、最佳角度3、建筑光伏结构结合型式p光伏屋顶光伏采光顶(天窗)平屋顶：混凝土、彩钢板、钢结构安装倾角间隔放置光伏屋顶功能：发电、美观组件要求：普通光伏组件/光伏瓦类型：结合/集成优势：近最佳角度、自动清洗BAPVBIPV光伏组件宜采用平行于屋面、顺坡镶嵌或顺坡架空的安装方式；通风散热要求、维护要求；组件与屋面的连接要求。3、建筑光伏结构结合型式斜(坡)屋顶：单面坡屋顶、“人”字坡屋顶p光伏屋顶光伏屋顶•加工阶段预制•一体化整合•无线路走向和密封问题•构件替代•防尘透光•保温隔热•光伏置于外侧幕墙•排风口降低温度•组件提效•室内遮阳•独立于建筑实墙•构造变动小•有效保障通风及温度3、建筑光伏结构结合型式p光伏幕墙外挂幕墙框架式幕墙双层幕墙单元幕墙•遮阳板：窗口、透明墙•光伏电池：遮阳板上方+表面•辐射：高度角较小、正射窗口•适用：东向、西向窗口•遮阳板：主体结构柱•光伏电池：遮阳板两侧•辐射：高度角较小、窗侧斜射•适用：北向、北偏东、北偏西向窗口•遮阳板：窗户三侧•光伏电池：遮阳板上方+两侧•辐射：高度角中等、窗前斜射•适用：东南向、西南向、高纬度南向•遮阳板：层间的窗间墙•光伏电池：遮阳板上方•辐射：高度角较大、上方投射•适用：中低纬度JGT482-2015建筑用光伏遮阳构件通用技术条件3、建筑光伏结构结合型式p光伏遮阳板光伏水平遮阳光伏综合遮阳光伏挡板遮阳光伏垂直遮阳3、建筑光伏结构结合型式p光伏遮阳板3、建筑光伏结构结合型式p光伏阳台p光伏雨棚p光伏车棚p……一类地区年太阳辐射总量6680-8400MJ/m2，相当于日辐射量5.1-6.4KWh/m2。宁夏北部、甘肃北部、新疆东部、青海西部和西藏西部等地二类地区年太阳辐射总量5850-6680MJ/m2，相当于日辐射量4.5-5.1KWh/m2。河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部和新疆南部等地三类地区年太阳辐射总量5000-5850MJ/m2，相当于日辐射量3.8-4.5KWh/m2。山东、河南、河北东南部、山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、苏北、皖北、台湾西南部等地四类地区年太阳辐射总量4200-5000MJ/m2，相当于日辐射量3.2-3.8KWh/m2。湖南、湖北、广西、江西、浙江、福建北部、广东北部、陕南、苏北、皖南以及黑龙江、台湾东北部等地五类地区年太阳辐射总量3350-4200MJ/m2，相当于日辐射量2.5-3.2KWh/m2。四川、贵州两省4、建筑光伏发电系统设计要点光伏发电系统-光伏资源分析我国太阳辐射量分布图光伏发电系统-光伏资源分析湖南省年太阳总辐射在3200MJ/m2~4600MJ/m2之间，以湘东北洞庭湖区年总辐射较多，湘西山区较少；超过4200MJ/m2的高值区出现在包括安乡、长沙、华容、澧县、临湘、汨罗、湘阴、沅江等县市在内的洞庭湖地区以及汝城、宁乡等地，低于3600MJ/m2的低值区出现在包括保靖、龙山、桑植、永顺、花垣等县市在内的湘西北地区以及凤凰、新晃等地，其他大部分地区的年太阳总辐射在3600MJ/m2~4200MJ/m2之间。4、建筑光伏发电系统设计要点湖南年太阳总辐射分布图(单位：MJ/m2)电气设计：根据太阳能光伏系统的使用要求进行系统设计。给排水设计：根据光伏构件的类型设计清洗系统，给水点应就近布置建筑设计：根据建筑物的建筑造型确定太阳能光伏系统安装位置、色调、构造要求，安装幕墙的光伏系统还需由幕墙公司进行深化设计。结构设计：根据太阳能光伏系统各组成部分的构造和荷载进行结构设计和设置预埋件，以确保安全可靠。4、建筑光伏发电系统设计要点光伏发电系统-专业设计要点p大面积连续铺设光伏构件时，应预留安装及检修通道；多雪地建筑屋面安装光伏构件时，宜设置便于人工融雪、除雪的安全通道。p光伏构件不应跨越建筑变形缝设置。p安装在建筑各部位的光伏构件，包括作为建筑围护结构的光伏构件，应设有带电警告标识和电气安全防护措施，确保人身安全。p在既有建筑上进行改建、扩建工程安装光伏系统时，必须进行建筑结构和电气安全的复核，并应满足光伏构件所在建筑部位的防火、防雷、防静电等相关功能要求。p光伏构件或方阵的支架，应与屋面板上的预埋件固定牢固，并在地脚螺栓处做密封防水处理。p连接件与其基座的锚固承载力设计值应大于连接件本身的承载力设计值。p支架基座设计应进行稳定性验算，包括抗滑移验算和抗倾覆验算。p光伏方阵与主体结构采用后锚固连接时，应符合现行行业标准《混凝土结构后锚固技术规程》JGJ145的规定。p光伏构件或方阵的支架、支撑金属件和其他的安装材料，应根据光伏系统设定的使用寿命选择相应的耐候材料并采取适宜的维护保养方法。受盐雾影响的安装区域和场所，应选择符合使用环境的材料及部件作为支撑结构，并采取相应的防护措施。p屋面安装光伏系统时，光伏构件最低点据屋面完成面不宜小于300mm。4、建筑光伏发电系统设计要点光伏发电系统-安全措施设计要点太阳能光伏发电系统设计时，应给出系统装机容量和年发电总量。建筑光伏系统实际运行中，影响发电量的因素更多，如建筑间遮挡，为满足建筑效果而特殊设置的光伏安装角度等。4、建筑光伏发电系统设计要点摘自《光伏发电站设计规范》GB50797-2012光伏发电系统-发电量计算摘自《建筑光伏系统应用技术标准》GB_T51368-2019《光伏发电接入配电网设计规范》GB_T50865-2013；《光伏发电站接入电力系统设计规范》GB_T50866-2013；《光伏发电系统接入配电网技术规定》GB/T29319；《光伏发电系统接入电力系统技术规定》GB/T19964；以及电网公司相关技术规定。4、建筑光伏发电系统设计要点光伏发电系统-并网要求光伏发电系统-防雷设计要点p对于光伏系统的避雷设计，主要考虑直击雷和感应雷的防护。光伏阵列安装在室外，当雷电发生时可能会受到直击雷的侵入。p直击雷的防护通常都是采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过引下线引至埋于大地起散流作用的接地装置再泄散入地。p感应雷的防护主要考虑在太阳能电池板四周铝合金框架与支架作等电位连接并可靠接地，交直流输电线路和逆变器等的感应雷防护措施主要采用防雷保护器。4、建筑光伏发电系统设计要点简易型太阳能光伏发电系统防雷示意图光伏发电系统-防雷设计要点p对于光伏系统的避雷设计，主要考虑直击雷和感应雷的防护。光伏阵列安装在室外，当雷电发生时可能会受到直击雷的侵入。p直击雷的防护通常都是采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过引下线引至埋于大地起散流作用的接地装置再泄散入地。p感应雷的防护主要考虑在太阳能电池板四周铝合金框架与支架作等电位连接并可靠接地，交直流输电线路和逆变器等的感应雷防护措施主要采用防雷保护器。4、建筑光伏发电系统设计要点无外部防雷装置的建筑物的太阳能光伏发电系统防雷示意图光伏发电系统-防雷设计要点p对于光伏系统的避雷设计，主要考虑直击雷和感应雷的防护。光伏阵列安装在室外，当雷电发生时可能会受到直击雷的侵入。p直击雷的防护通常都是采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过引下线引至埋于大地起散流作用的接地装置再泄散入地。p感应雷的防护主要考虑在太阳能电池板四周铝合金框架与支架作等电位连接并可靠接地，交直流输电线路和逆变器等的感应雷防护措施主要采用防雷保护器。4、建筑光伏发电系统设计要点有外部防雷装置保护的建筑物的太阳能光伏发电系统防雷示意图当光伏组件平铺，则倾角为0；当光伏组件垂直，则倾角为90°。p纬度越低的地方，平铺时发电量损失越少；纬度越高的地方，垂直时发电量损失越少。p不同角度时倾斜面上的辐射量与最大值时的差值，呈抛物线形状。p同一倾角不同季节倾斜面上辐射量不同。倾角(高度角)：光伏组件朝南布置，与水平地面之间的夹角方位角：正南方为0°，光伏组件的东、西朝向与正南方向的夹角4、建筑光伏发电系统设计要点安装角度当光伏组件平铺，则倾角为0；当光伏组件垂直，则倾角为90°。p纬度越低的地方，平铺时发电量损失越少；纬度越高的地方，垂直时发电量损失越少。p不同角度时倾斜面上的辐射量与最大值时的差值，呈抛物线形状。p同一倾角不同季节倾斜面上辐射量不同。倾角(高度角)：光伏组件朝南布置，与水平地面之间的夹角方位角：正南方为0°，光伏组件的东、西朝向与正南方向的夹角4、建筑光伏发电系统设计要点安装角度p屋顶安装式的光伏组件需要考虑平铺还是根据方位角及倾角进行阵列布置，并进行多方案对比。p倾斜布置时考虑间距；p非玻璃型组件需考虑维护通道。15D202-4建筑一体化光伏系统电气设计与施工4、建筑光伏发电系统设计要点光伏阵列设计配置建筑光伏和建筑储能，采用直流配电系统，且用电设备具备功率主动响应功能的新型建筑能源系统。光——利用建筑表面发展光伏储——链接建筑蓄电池或电动汽车直——建筑内部实现直流配电柔——弹性负载柔性供电5、建筑光储直柔技术介绍“光-储-直-柔”5、建筑光储直柔技术介绍建筑光储直柔的意义5、建筑光储直柔技术介绍建筑光储直柔的意义5、建筑光储直柔技术介绍建筑光储直柔的意义根据超低能耗、近零能耗、零能耗建筑节能、产能目标，研究不同储能方式容量配置方案。分析建筑内部空调、照明等主要用能负荷的可延时、可中断以及可降额等运行特性，以及建筑本体蓄冷蓄热特性，实现光储直柔建筑支撑全可再生电力消耗；构建不同光伏产能条件下，电化学储能、电动汽车储能、建筑负荷调节等调控策略；5、建筑光储直柔技术介绍解决天内电力供需不匹配问题国内光储直柔建筑案例介绍深圳建科院未来大厦项目“直流+光伏+储能”在建筑中的综合集成技术，实现建筑用电负荷“柔性”调节，促进建筑领域可再生能源利用和消纳。150kWp的光伏系统+300kWh电池储能系统+直流供配电系统+用电负荷柔性控制5、建筑光储直柔技术介绍国内光储直柔建筑案例介绍深圳建科院未来大厦项目“直流+光伏+储能”在建筑中的综合集成技术，实现建筑用电负荷“柔性”调节，促进建筑领域可再生能源利用和消纳。5、建筑光储直柔技术介绍国内光储直柔建筑案例介绍深圳建科院未来大厦项目“直流+光伏+储能”在建筑中的综合集成技术，实现建筑用电负荷“柔性”调节，促进建筑领域可再生能源利用和消纳。5、建筑光储直柔技术介绍国内光储直柔建筑案例介绍深圳建科院未来大厦项目“直流+光伏+储能”在建筑中的综合集成技术，实现建筑用电负荷“柔性”调节，促进建筑领域可再生能源利用和消纳。5、建筑光储直柔技术介绍建筑光伏发电系统设计案例——以湖南地区某水厂为例项目所在地日照时数介于1400—1550小时，年太阳总辐射量介于4200—4600MJ/m2之间，太阳能资源丰富等级为较丰富区，具有开发潜力；光伏组件安装于建筑屋面；2080块540W高效晶硅光伏组件；光伏系统发电总功率1120KWp；年产能120万kWh；采用18°倾角安装；“自发自用、余电上网”模式，接入附近400V系统。6、案例介绍及软件应用光伏逆变器选型要点✓工作模式；✓额定功率；✓转换效率；✓价格成本；✓电能质量；✓环境要求；✓安全性要求等6、案例介绍及软件应用建筑光伏发电系统设计案例建筑光伏发电系统设计案例太阳电池的最大功率跟踪MPPT效率，即MPPT的追踪精度，基于组件具有的MPP的状态。MPPT效率电池板实际发电功率与理论最大发电功率的比值，它反映逆变器最大功率点追踪的性能，该效率越高，则发电量会高。6、案例介绍及软件应用6、案例介绍及软件应用建筑光伏发电系统设计案例6、案例介绍及软件应用15D202-4建筑一体化光伏系统电气设计与施工建筑光伏发电系统设计案例时间年发电量(万kWh)时间年发电量(万kwh)时间年发电量(万kwh)第1年122第9年113第21年106第2年121第11年113第22年105第3年120第12年112第23年104第4年119第13年111第24年104第5年118第14年110第25年103第6年117第15年11025年累计发电量2800第7年117第16年109第8年116第17年108第9年115第18年107年平均发电量112第10年114第20年106建筑光伏发电系统设计案例光伏组件设计使用寿命25年，系统中单晶硅组件自系统运行之日起，一年内的衰减率3％，之后每年衰减0.7％。经计算256、案例介绍及软件应用——发电量计算年发电量数据如下：取水泵船4台400kW，3用一备，1200kW；送水泵房4台560kW，3用一备，1680kW；水池内的设备用电、综合楼和加药间动力照明，负荷约500kW;脱水系统负荷，约250kW；共计3630kW。光伏组件安装功率1120KWp，逆变器安装功率1080kW。光伏电量基本可以在园区内消纳。建筑光伏发电系统设计案例园区光伏电量消纳情况分析6、案例介绍及软件应用按商业用电0.7元/度(kW·h)进行估算：首年发电收益：122万kWh0.7=85.4万元25年发电收益：2800万kWh0.7=1960万元按0.051元/W运维成本估算：0.05111201000=5.7万元/年。大约6~7年回收成本建筑光伏发电系统设计案例全生命周期收益成本分析按4.5元/W造价，总投资额约为：1120kW4.51000=504万元；6、案例介绍及软件应用2021-2030年我国电站运维成本变化趋势(单位：元/W/年)数据来源：CPIA2021-2030年我国工商业分布式光伏系统初始全投资变化趋势(单位：元/W)数据来源：CPIA6、案例介绍及软件应用武广高铁综合客运枢纽项目(一期)项目基本信息表各朝向窗墙面积比信息表工程名称武广高铁综合客运枢纽项目(一期)朝向朝向窗墙比工程地点湖南衡阳东0.47气候分区夏热冬冷地区南--建筑类型办公西0.48建筑分类甲类建筑北--结构形式框架结构合计0.47建筑朝向南偏西33.07度项目简介项目位于湖南省衡阳市衡山县。主要功能为综合客运枢纽。建筑地上4层空调形式为:模块式风冷热泵动力设备系统：电梯，排风机计算方法：《建筑节能设计标准》权衡计算方法，调用节能内核可再生能源：太阳能光伏发电建筑面积12150.64m2建筑层数地上4层体形系数0.17建筑高度17.55光伏发电系统减碳案例介绍光伏发电系统年总辐射量(kwh/m2)光伏组件安装面积(m2)综合效率系数(0~1)年光伏发电量(kwh/a)综合效率系数：由组件效率乘上各种系数，组件效率不超过0.2，所以这个综合效率系数是不超过0.2的。根据光伏厂商提供数据资料，一般为0.15或0.16。1247.50240.000.2059880.00建筑运行阶段碳排放可再生能源调整设计建筑单位面积年运行碳排放量光伏组件安装面积(m2)年光伏发电量(kwh/a)单位面积年运行碳排放量碳排放优化比例单位面积年运行碳排放降低值原设计24059880.002.8640.3611.33未添加可再生能源000030.168.466、案例介绍及软件应用光伏发电系统减碳案例介绍古丈县芙蓉幼儿园建设项目项目基本信息表各朝向窗墙面积比信息表工程名称古丈县芙蓉幼儿园朝向朝向窗墙比工程地点湘西土家族苗族自治州古丈县东0.32气候分区夏热冬冷地区南--建筑类型学院西0.27建筑分类甲类建筑北--结构形式框架结构合计0.29建筑朝向南偏东30度项目简介项目位于湖南省湘西土家族苗族自治州古丈县。主要功能为幼儿园。建筑地上4层空调形式为:多联机加独立新风动力设备系统：电梯，排风机，生活热水计算方法：建筑面积5562.80m2建筑层数地上4层体形系数0.18《建筑节能设计标准》建筑综合能耗计算，调用能耗内核可再生能源：太阳能热水+太阳能光伏发电建筑高度16.006、案例介绍及软件应用光伏发电系统减碳案例介绍生活热水需求分析表人均用水定额(L/天)用水人数(人)冷热水温差(℃)年热水供应时间(天)日供应时长(h/天)采用太阳能热水系统太阳能热水保证率(0~1)太阳能产品转换率(0~1)25.00720.0053.00365.0010.00是0.300.80光伏发电系统年总辐射量(kwh/m2)光伏组件安装面积(m2)综合效率系数(0~1)年光伏发电量(kwh/a)1117.0025.000.205585.00建筑运行阶段碳排放可再生能源调整设计建筑单位面积年运行碳排放量生活热水单位面积年运行碳排放量优化比例光伏组件安装面积(m2)年光伏发电量(kwh/a)碳排放优化比例单位面积年运行碳排放降低值原设计13.5027.6225558540.1023.83未添加可再生能源17.774.770032.0119.126、案例介绍及软件应用光伏发电系统减碳案例介绍➢国家政策、建筑降碳高度利好建筑光伏市场，能源消耗向能源输出转型，提倡建筑与光伏的深入融合。➢采用符合建筑要求的高质量光伏产品，开发屋面、立面、幕墙、遮阳构件等场景的集成应用。➢基于低碳/零碳目标，开发建筑光伏供配电优化、光储直柔系统等新技术。➢强化光电建筑的咨询、设计、建造能力，建成代表性的优质工程。总结与展望设计创造价值
