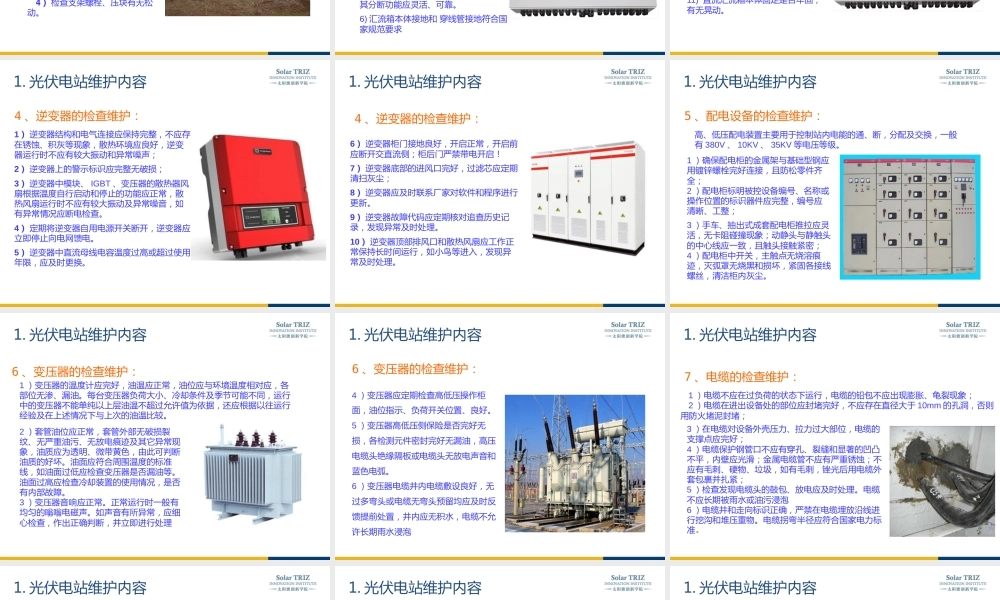

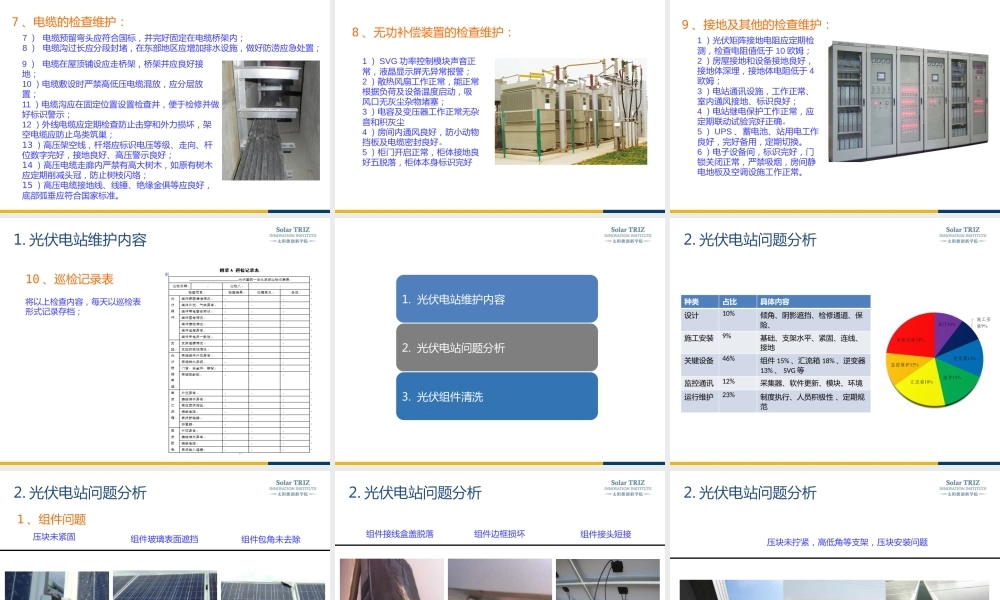

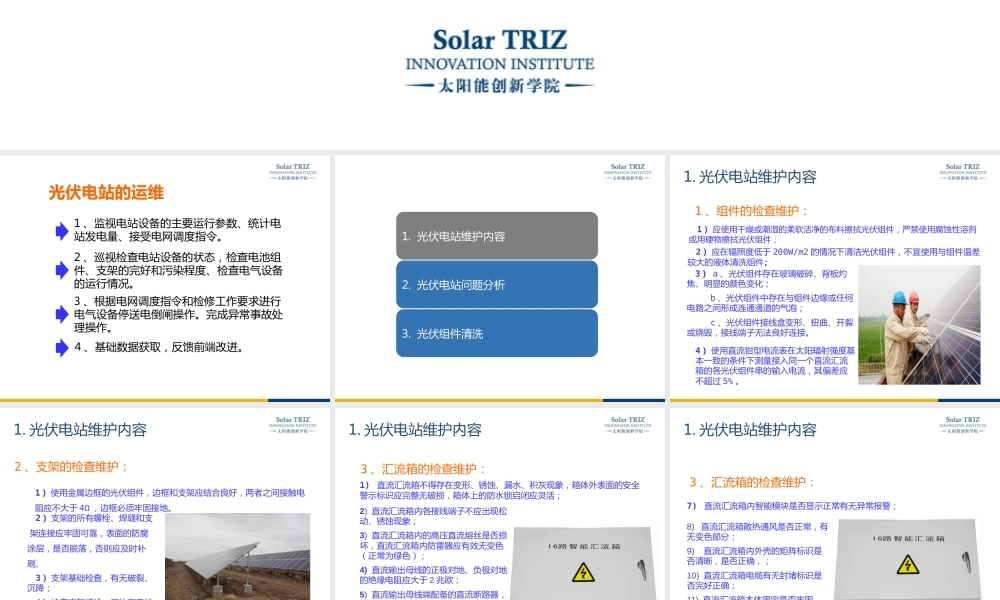

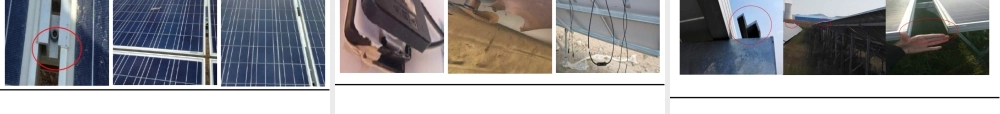

河北邯郸涉县20兆瓦光伏发电项目项目建议书协鑫新能源投资（中国）有限公司2015年6月14日光伏电站运维日常维护与问题分析2016年5月22日上海林峰汉能光伏应用集团光伏专家全国热线：400-680-65161、监视电站设备的主要运行参数、统计电站发电量、接受电网调度指令。2、巡视检查电站设备的状态，检查电池组件、支架的完好和污染程度、检查电气设备的运行情况。3、根据电网调度指令和检修工作要求进行电气设备停送电倒闸操作。完成异常事故处理操作。光伏电站的运维4、基础数据获取，反馈前端改进。1.光伏电站维护内容2.光伏电站问题分析3.光伏组件清洗1.光伏电站维护内容1）应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件；3）a、光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化；b、光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡；c、光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。1、组件的检查维护：2）应在辐照度低于200W/m2的情况下清洁光伏组件，不宜使用与组件温差较大的液体清洗组件；4）使用直流钳型电流表在太阳辐射强度基本一致的条件下测量接入同一个直流汇流箱的各光伏组件串的输入电流，其偏差应不超过5%。2）支架的所有螺栓、焊缝和支架连接应牢固可靠，表面的防腐涂层，是否脱落，否则应及时补刷。3）支架基础检查，有无破裂、沉降；4）检查支架螺栓、压块有无松动。2、支架的检查维护：1）使用金属边框的光伏组件，边框和支架应结合良好，两者之间接触电阻应不大于4Ω，边框必须牢固接地。1.光伏电站维护内容1)直流汇流箱不得存在变形、锈蚀、漏水、积灰现象，箱体外表面的安全警示标识应完整无破损，箱体上的防水锁启闭应灵活；3、汇流箱的检查维护：2)直流汇流箱内各接线端子不应出现松动、锈蚀现象；3)直流汇流箱内的高压直流熔丝是否损坏，直流汇流箱内防雷器应有效无变色（正常为绿色）；4)直流输出母线的正极对地、负极对地的绝缘电阻应大于2兆欧；5)直流输出母线端配备的直流断路器，其分断功能应灵活、可靠。6)汇流箱本体接地和穿线管接地符合国家规范要求1.光伏电站维护内容7)直流汇流箱内智能模块是否显示正常有无异常报警；3、汇流箱的检查维护：8)直流汇流箱散热通风是否正常，有无变色部分；9)直流汇流箱内外壳的矩阵标识是否清晰，是否正确，；10)直流汇流箱电缆有无封堵标识是否完好正确；11)直流汇流箱本体固定是否牢固，有无晃动。1.光伏电站维护内容1）逆变器结构和电气连接应保持完整，不应存在锈蚀、积灰等现象，散热环境应良好，逆变器运行时不应有较大振动和异常噪声；2）逆变器上的警示标识应完整无破损；3）逆变器中模块、IGBT、变压器的散热器风扇根据温度自行启动和停止的功能应正常，散热风扇运行时不应有较大振动及异常噪音，如有异常情况应断电检查。4）定期将逆变器自用电源开关断开，逆变器应立即停止向电网馈电。5）逆变器中直流母线电容温度过高或超过使用年限，应及时更换。4、逆变器的检查维护：1.光伏电站维护内容6）逆变器柜门接地良好，开启正常，开启前应断开交直流侧；柜后门严禁带电开启！7）逆变器底部的进风口完好，过滤芯应定期清扫灰尘；8）逆变器应及时联系厂家对软件和程序进行更新。9）逆变器故障代码应定期核对追查历史记录，发现异常及时处理。10）逆变器顶部排风口和散热风扇应工作正常保持长时间运行，如小鸟等进入，发现异常及时处理。4、逆变器的检查维护：1.光伏电站维护内容5、配电设备的检查维护：高、低压配电装置主要用于控制站内电能的通、断，分配及交换，一般有380V、10KV、35KV等电压等级。1）确保配电柜的金属架与基础型钢应用镀锌螺栓完好连接，且防松零件齐全；2）配电柜标明被控设备编号、名称或操作位置的标识器件应完整，编号应清晰、工整；3）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象；动静头与静触头的中心线应一致，且触头接触紧密；4）配电柜中开关，主触点无烧溶痕迹，灭弧罩无烧黑和损坏，紧固各接线螺丝，清洁柜内灰尘。1.光伏电站维护内容6、变压器的检查维护：2）套管油位应正常，套管外部无破损裂纹、无严重油污、无放电痕迹及其它异常现象，油质应为透明、微带黄色，由此可判断油质的好坏。油面应符合周围温度的标准线，如油面过低应检查变压器是否漏油等。油面过高应检查冷却装置的使用情况，是否有内部故障。3）变压器音响应正常。正常运行时一般有均匀的嗡嗡电磁声。如声音有所异常，应细心检查，作出正确判断，并立即进行处理1）变压器的温度计应完好，油温应正常，油位应与环境温度相对应，各部位无渗、漏油。每台变压器负荷大小、冷却条件及季节可能不同，运行中的变压器不能单纯以上层油温不超过允许值为依据，还应根据以往运行经验及在上述情况下与上次的油温比较。1.光伏电站维护内容6、变压器的检查维护：4）变压器应定期检查高低压操作柜面，油位指示、负荷开关位置、良好。5）变压器高低压侧保险是否完好无损，各检测元件密封完好无漏油，高压电缆头绝缘隔板或电缆头无放电声音和蓝色电弧。6）变压器电缆井内电缆敷设良好，无过多弯头或电缆无弯头预留均应及时反馈提前处置，井内应无积水，电缆不允许长期雨水浸泡1.光伏电站维护内容7、电缆的检查维护：1）电缆不应在过负荷的状态下运行，电缆的铅包不应出现膨胀、龟裂现象；2）电缆在进出设备处的部位应封堵完好，不应存在直径大于10mm的孔洞，否则用防火堵泥封堵；3）在电缆对设备外壳压力、拉力过大部位，电缆的支撑点应完好；4）电缆保护钢管口不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀；不应有毛刺、硬物、垃圾，如有毛刺，锉光后用电缆外套包裹并扎紧；5）检查发现电缆头的鼓包、放电应及时处理。电缆不应长期被雨水或油污浸泡6）电缆井和走向标识正确，严禁在电缆埋放沿线进行挖沟和堆压重物。电缆拐弯半径应符合国家电力标准。1.光伏电站维护内容7、电缆的检查维护：7）电缆预留弯头应符合国标，并完好固定在电缆桥架内；8）电缆沟过长应分段封堵，在东部地区应增加排水设施，做好防涝应急处置；9）电缆在屋顶铺设应走桥架，桥架并应良好接地；10）电缆敷设时严禁高低压电缆混放，应分层放置；11）电缆沟应在固定位置设置检查井，便于检修并做好标识警示；12）外线电缆应定期检查防止击穿和外力损坏，架空电缆应防止鸟类筑巢；13）高压架空线，杆塔应标识电压等级、走向、杆位数字完好，接地良好、高压警示良好；14）高压电缆走廊内严禁有高大树木，如原有树木应定期削减头冠，防止树枝闪络；15）高压电缆接地线、线锤、绝缘金俱等应良好，底部弧垂应符合国家标准。1.光伏电站维护内容8、无功补偿装置的检查维护：1）SVG功率控制模块声音正常，液晶显示屏无异常报警；2）散热风扇工作正常，能正常根据负荷及设备温度启动，吸风口无灰尘杂物堵塞；3）电容及变压器工作正常无杂音和积灰尘4）房间内通风良好，防小动物挡板及电缆密封良好。5）柜门开启正常，柜体接地良好五脱落，柜体本身标识完好1.光伏电站维护内容9、接地及其他的检查维护：1）光伏矩阵接地电阻应定期检测，检查电阻值低于10欧姆；2）房屋接地和设备接地良好，接地体深埋，接地体电阻低于4欧姆；3）电站通讯设施，工作正常、室内通风接地、标识良好；4）电站继电保护工作正常，应定期联动试验完好正确。5）UPS、蓄电池、站用电工作良好，完好备用，定期切换。6）电子设备间，标识完好，门锁关闭正常，严禁吸烟，房间静电地板及空调设施工作正常。1.光伏电站维护内容运行巡回检查检查内容重点检查专检查特检查外部人员检查10、巡检记录表将以上检查内容，每天以巡检表形式记录存档；1.光伏电站维护内容1.光伏电站维护内容2.光伏电站问题分析3.光伏组件清洗种类占比具体内容设计10%倾角、阴影遮挡、检修通道、保险、施工安装9%基础、支架水平、紧固、连线、接地关键设备46%组件15%、汇流箱18%、逆变器13%、SVG等监控通讯12%采集器、软件更新、模块、环境运行维护23%制度执行、人员积极性、定期规范2.光伏电站问题分析组件包角未去除组件玻璃表面遮挡压块未紧固1、组件问题2.光伏电站问题分析组件接头短接组件边框损坏组件接线盒盖脱落2.光伏电站问题分析压块未拧紧，高低角等支架，压块安装问题2.光伏电站问题分析组件有背板划伤及蛇形斑的状态2.光伏电站问题分析遮挡虚焊裂片2.光伏电站问题分析水泥墩未平整土方未回填接地未焊接2、基础、支架问题2.光伏电站问题分析水泥墩高度不合格水泥墩质量不合格打桩歪斜2.光伏电站问题分析镀锌层破坏镀锌层破坏镀锌层脱落2.光伏电站问题分析焊接后表面未处理拉杆处损坏镀锌层脱落2.光伏电站问题分析卸货时撞坏支架焊缝未开孔2.光伏电站问题分析接地线螺丝处生锈电缆槽接地断开接地未紧固在螺栓上3、防雷接地问题2.光伏电站问题分析未接地处理未单独接地焊接后未刷漆处理2.光伏电站问题分析支架存在施工过程及原材料不良的现象2.光伏电站问题分析汇流箱线路混乱防火泥防护不合格汇流箱线路混乱4、汇流箱问题2.光伏电站问题分析汇流箱接线混乱导致烧毁，且混乱对后期的排查工作和人生安全有这很大的隐患。2.光伏电站问题分析建议添加防火泥，线缆保护套管未放置到位5、线缆问题2.光伏电站问题分析交直流电缆的固定、埋设，绑扎，严重不符合标准，导致磨穿短路，绝缘打火烧毁常有发生。2.光伏电站问题分析1.光伏电站维护内容2.光伏电站问题分析3.光伏组件清洗1、普通清洗方式、水车、人工2、水压和清洁程度3、西部地区易结冰每年数十万的清洗费用，偶尔损坏电池板1、人工、车辆清洗3.光伏组件清洗1、车辆清洗、机械人清洗2、每分钟数千次的旋转清洗头3、车辆成本高，维护成本高4、专业驾驶，行驶速度控制5、有轮胎式、履带式2、机械设备清洗3.光伏组件清洗种类适应性成本优缺点人工清洗屋顶、地面2万人工成本高，清洗效率低、机械车辆地面150万/台初次购置成本高，维护成本和用水用油机械清洗地面、屋顶6千/台阴影遮挡问题，自耗电问题，设备故障修机器人屋面优势2万/台采取购买和租赁方式，成本稍低3、清洗方式对比3.光伏组件清洗感谢大家！
