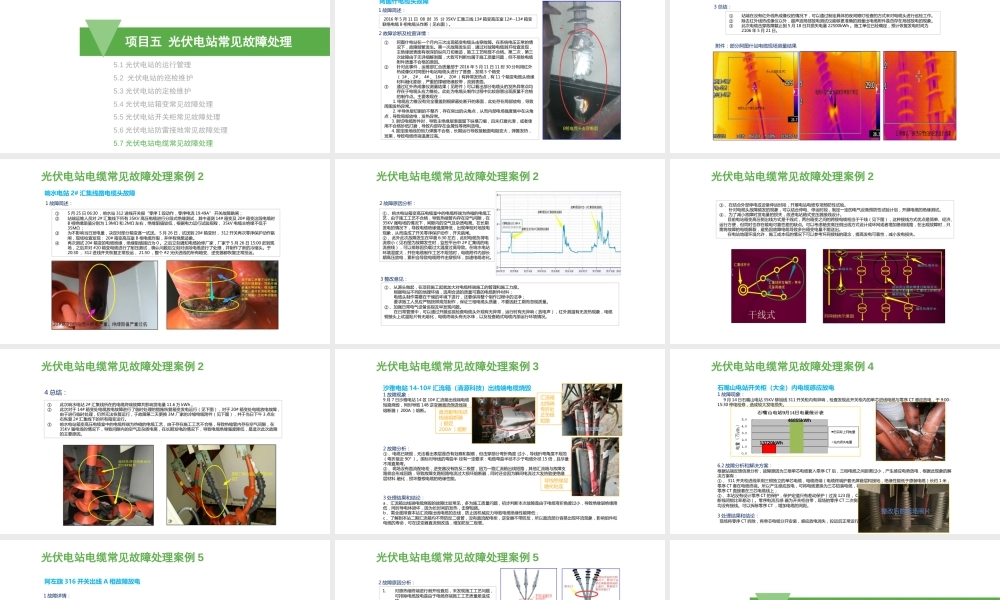

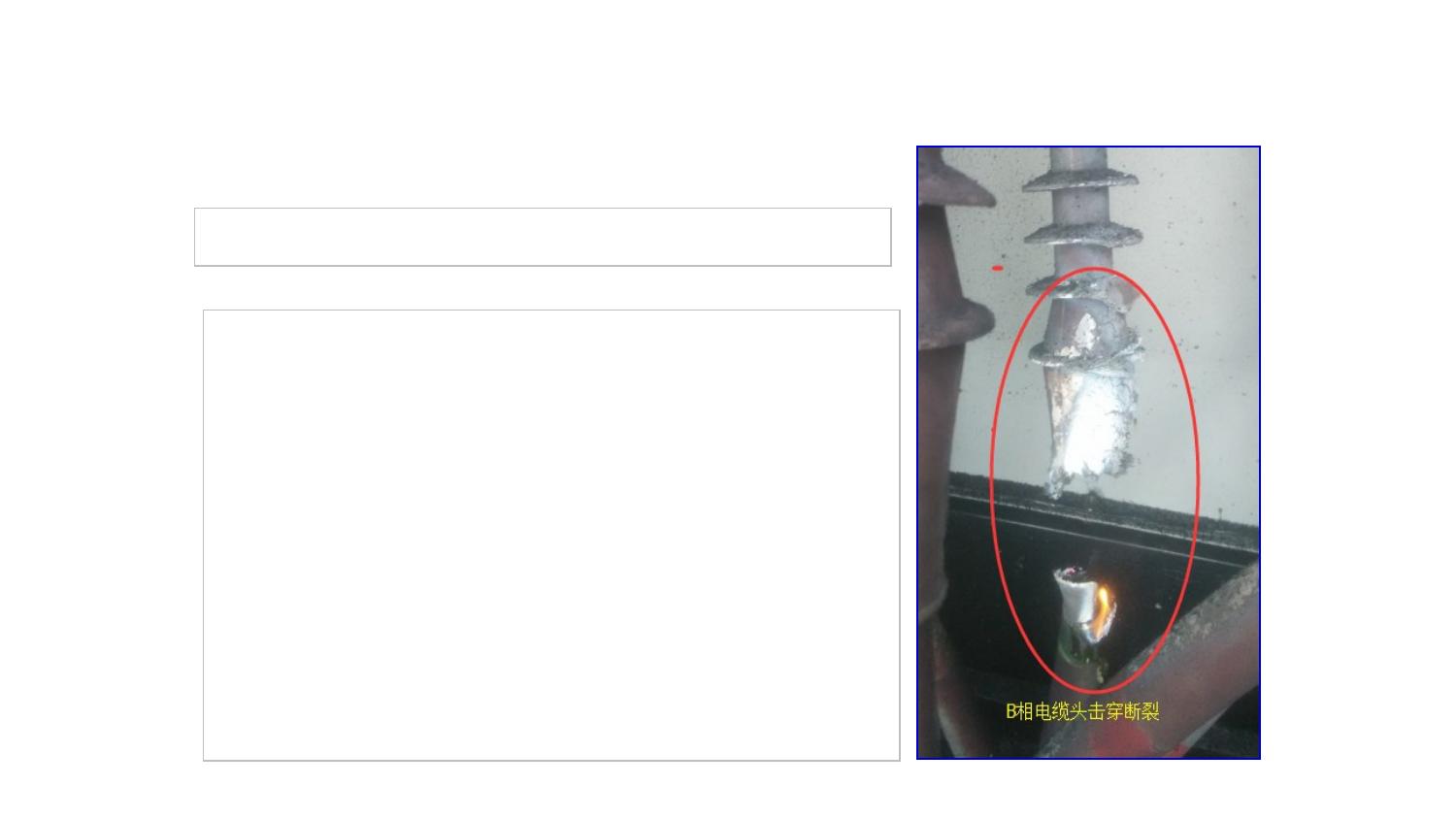

光伏电站的运行与维护项目五光伏电站常见故障处理5.1光伏电站的运行管理5.2光伏电站的巡检维护5.3光伏电站的定检维护5.4光伏电站箱变常见故障处理5.5光伏电站开关柜常见故障处理5.6光伏电站防雷接地常见故障处理5.7光伏电站电缆常见故障处理2016年5月11日08时35分35KV汇集三线13#箱变高压室12#--13#箱变联络电缆B相电缆头炸断（见右图）。阿图什电缆头故障1故障简述：2故障诊断及检查详情：①阿图什电站在一个月内三次出现箱变电缆头击穿故障。在系统电压正常的情况下，故障频繁发生。第一次故障发生后，通过对故障电缆剥开检查发现，主绝缘层表面有很深的纵向刀切痕迹，施工工艺明显不合格。第二次，第三次故障由于无详细解剥图，大致可判断也属于施工质量问题，但不排除电缆附件质量不合格的原因。②针对此事件，运维部汇合质量部于2016年5月11日11时30分利用红外热成像仪对阿图什电站电缆头进行了普查，发现5个箱变（1#、2#、4#、16#、20#）有异常发热点，有11个箱变电缆头绝缘材料融化膨胀，严重的撑破绝缘胶带，流到表面。③通过红外热成像仪测量结果（见附件）可以看出部分电缆头的发热异常点均存在于电缆头应力锥处。此处为电缆头制作过程中比较容易出现质量不合格的制作点。主要表现在：1.电缆应力锥没有完全覆盖到铜屏蔽处断开的表面，此处存在局部放电，导致周围发热异常。2.半导体层切割的不整齐，存在突出的尖角点，从而内部电场强度集中在尖角点，导致局部放电，发热异常。3.剥切电缆附件时，导致主绝缘层表面留下纵横刀痕，且未打磨光滑，或者使用不合格砂纸打磨，导致内部存在金属性等微利放电。4.固定接地线的恒力弹簧不合格，长期运行导致接触面电阻变大，弹簧发热，发黑，导致电缆终端温度过高。各电站故障实例之电缆光伏电站电缆常见故障处理案例13总结：①站端在没有红外线热成像仪的情况下，可以通过制定具体的夜间熄灯检查的方式来对电缆头进行巡检工作。②除去红外线热成像仪以外，超声波局部放电测试仪能够更准确的测量出电缆附件是否存在局部放电的现象。③此次电缆击穿故障截止到5月18日共损失电量22500kWh。施工单位已经确定，预计恢复发电时间为2106年5月21日。附件：部分阿图什站电缆现场测量结果各电站故障实例之电缆光伏电站电缆常见故障处理案例1响水电站2#汇集线路电缆头故障1故障简述：①5月25日06:30，响水站312进线开关报“零序Ⅰ段动作，零序电流19.49A”开关故障跳闸；②站端运维人员对2#汇集线下所有35KV高压电缆进行分段式绝缘测试，其中遥测14#箱变及20#箱变这段电缆时B相绝缘阻值分别为1.9MΩ和2MΩ左右，绝缘阻值较低，根据电力运行试验规程，35kV电缆主绝缘不低于35MΩ；③为不影响当日发电量，决定对部分箱变逐一试送。5月26日，试送到20#箱变时，312开关再次零序保护动作跳闸，现场检查发现：20#箱变高压室B相电缆炸裂，并伴有烧黑迹象。④再次测试20#箱变的电缆绝缘，绝缘阻值接近为0。之后立刻通知电缆抢修厂家，厂家于5月26日15:00赶到现场，之后并对#20箱变电缆进行了耐压测试，确认问题后立刻对该段电缆进行了处理，并制作了新的冷缩头。于20:30，312进线开关恢复正常投运，21:50，整个#2光伏进线的所有箱变、逆变器都恢复正常投运。光伏电站电缆常见故障处理案例2①、响水电站箱变高压电缆室中的电缆终端为热缩的电缆工艺，由于施工工艺不合格，导致热缩管内存在空气间隙，在35KV强电场的情况下，间隙内的空气及杂质电离。在长期发电的情况下，导致电缆绝缘强度降低，出现单相对地放电现象，从而造成了开关零序保护动作，开关跳闸。②、此外此次故障发生在早晨6:30左右，此时电缆负荷电流很小（见右图为故障发生时，监控平台中2#汇集线的电流曲线），可以排除因负载过大温度过高导致。在响水电站环境湿度大，并在电缆制作工艺不规范时，电缆附件内部长期高压放电，累积会导致电缆附件击穿损坏，加速电缆老化。3整改意见：2故障原因分析：①、从源头做起，在项目施工起就加大对电缆终端施工的管理和施工力度。根据电站不同的地理环境，选用合适的质量可靠的电缆附件材料；电缆头制作需要在干燥的环境下进行，还要保持整个制作过程中的洁净；要求施工人员应严格按照规范制作，保证三相电缆头质量，不要因赶工期而忽视质量。②、加强日常电气设备巡视及早发现问题。在日常管理中，可以通过开展巡视检查电缆头外观有无异常，运行时有无异响（放电声），红外测温有无发热现象，电缆铜接头上试温贴片有无熔化，电缆终端头有无水珠，以及检查箱式电缆内部运行环境情况。光伏电站电缆常见故障处理案例2③、在结合外部停电或设备停运时段，开展电站电缆专项预防性试验。针对电缆头故障频发的现象，可以结合停电、停运时段，制定一定的电气设备预防性试验计划，开展电缆的绝缘测试。④、为了减小故障时发电量的损失，改进电站箱式变压器接线设计。目前电站箱变高压侧出线方式是干线式，两台箱变之间的跨接电缆相当于干线（见下图），这种接线方式优点是简单、经济、运行方便，但同时也存在输电可靠性差的缺点。可以考虑箱变高压侧出线方式设计成环网或者增加备用线路，在出现故障时，只需将故障的电缆解裂，避免因故障电缆导致多台箱变电量不能送出。在电站地理环境允许，施工成本低的情况下可以参考环网接线的理念，提高发电可靠性，减小发电损失。各电站故障实例之电缆光伏电站电缆常见故障处理案例24总结：①此次响水电站2#汇集线所在的电缆终端故障共影响发电量11.6万kWh。②此次对于14#箱变处电缆放电故障进行了临时处理的措施恢复箱变发电运行（见下图），对于20#箱变处电缆放电故障，由于进行临时处理，仍然无法恢复运行，于故障第二天更换3M厂家的冷缩电缆附件（见下图），并于当日下午3点左右恢复2#汇集线下的所有箱变运行。③响水电站箱变高压电缆室中的电缆终端为热缩的电缆工艺，由于存在施工工艺不合格，导致热缩管内存在空气间隙，在35KV强电场的情况下，导致间隙内的空气及杂质电离，在长期发电的情况下，导致电缆绝缘强度降低，是造次此次故障的主要原因。各电站故障实例之电缆光伏电站电缆常见故障处理案例2沙雅电站14-10#汇流箱（清源科技）出线端电缆烧毁1故障现象：9月7日沙雅电站14区10#汇流箱出线端电缆短路烧毁，同时导致14B逆变器直流侧进线端熔断器（200A）熔断。2故障分析：①、电缆已烧毁，无法看出表层是否有划痕和裂痕，但击穿部分弯折角度过小，导线折弯角度不规范（弯折接近90°）。国标对导线的弯曲半径有一定要求：电缆弯曲半径不少于电缆外径15倍，且尽量不用直角弯。②、现场没有直流配电柜，逆变器没有防反二极管，因为一路汇流箱出线短路，其他汇流箱与故障支路就会形成回路，导致故障支路短路电流过大损坏熔断器，同时还会因为瞬间电流过大发热致使绝缘层材料融化，损坏整根电缆的绝缘性能。3处理结果和结论：a、汇流箱出线端电缆烧毁的故障比较常见，多为施工质量问题，初步判断本次故障是由于电缆弯折角度过小，导致绝缘层绝缘降低，同时导电体损坏，因为长时间的发热，击穿短路。b、需全面排查本站汇流箱出线电缆的走线，防止因机械应力导致电缆绝缘性能降低；c、了解到本站二期汇流箱均不带防反二极管，没有直流配电柜，逆变器不带防反，所以直流部分容易出现环流现象，影响组件和电缆的寿命，可在逆变器直流侧改造，增加防反二极管。直流配电柜进线端熔断器（额定200A）熔断汇流箱出线端弯折处正负极短路弯折接近直角导线绝缘层融化粘连各电站故障实例之电缆光伏电站电缆常见故障处理案例3石嘴山电站开关柜（大全）内电缆感应放电1故障现象：9月14日石嘴山电站35KV柳旭线311开关柜内有异响，检查发现此开关柜内的单芯进线电缆与零序CT感应放电，于9:00-15:30停电检修，造成较大发电损失。6.2故障分析和解决方案：根据站端反馈信息分析，故障原因为三根单芯电缆套入零序CT后，三相电缆之间距离过小，产生感应电势放电，根据此现象的解决方案有：①、311开关柜进线采用三根独立的单芯电缆，电缆终端（电缆终端护套无屏蔽层和接地，绝缘性能低于原装电缆）长约1米，零序CT套在电缆终端。所以产生感应放电，可将电缆更换为三芯铠装电缆，将零序CT直接套在三芯电缆线上；②、本站没有设计零序CT的保护，保护定值只有差动保护（过流123段，CT断线闭锁比率差动）。零序电流互感器为开关柜自带，现场的零序CT二次侧均没有接线。可以拆除零序CT，增加电缆的间距。3处理结果和结论：现场将零序CT拆除，将单芯电缆分开安装，感应放电消失，投运后正常运行。整改后的现场照片13720kWh46855kWh光伏电站电缆常见故障处理案例4阿左旗316开关出线A相故障放电1故障详情：2016年7月24日，阿左旗电站接地变316开关柜A相电缆存在放电现象，20:30将站用变切换至10KV备用电源运行。2016年8月3日，施工单位处理接地变316开关柜A相电缆放电故障，2:40（8月4日）接地变重做电缆头工作结束，2:50接地变316开关柜送电，设备运行正常，无异音。阿左旗站电缆放电现场图15年9月份石嘴山零序CT故障现场图两次故障现象类比各电站故障实例之电缆光伏电站电缆常见故障处理案例51.对原热缩终端进行剥开检查后，未发现施工工艺问题，可排除电缆放电是由于电缆终端施工工艺质量差造成的。2.该电站接地变316开关在2016年6月20日至7月8日由于零序CT异响故障，导致316开关处于检修状态持续18天，参考2015年9月14日石嘴山电站35KV柳旭线311开关柜内零序CT二次侧开路导致电缆放电的原因（见上页阿左旗站此次故障与石嘴山站故障对照图），判断此次电缆放电的主要原因是由于前期该线路的零序CT异响故障，存在产生高温和高电压的情况，电缆在高温，高电压的情况下运行，导致绝缘老化速度快，地绝缘强度变低，是这次电缆放电的主要原因。2故障原因分析：3防范措施及引申：通过现场电缆室接线图可以发现零序CT装设在电缆终端三叉密封套管以上部分，在这种情况存在使得电缆终端三相间距较近，且在零序CT故障的情况下，容易影响电缆终端的绝缘性能，比如这次故障，建议在电缆余量充足的情况下，在施工过程中，将零序CT安装在三叉护套以下部位（见下图），减少设备间故障时候的相互影响。CT安装位置CT在接地线以下的接地方式CT在接地线以上的接地方式此次故障开关为阿左旗电站的站用变兼接地变316开关，故障期间将站用变切换至10KV备用电源，在此情况下，站内零序保护不能正常保护35KV系统接地故障，宜加强对系统的巡检力度，此外为防止备用电源意外长期失电时，造成保护装置等站内重要电源失电，遇到此种情况故障，应尽快处理，确保站端设备正常运行。9.4总结：各电站故障实例之电缆光伏电站电缆常见故障处理案例5THANKS
