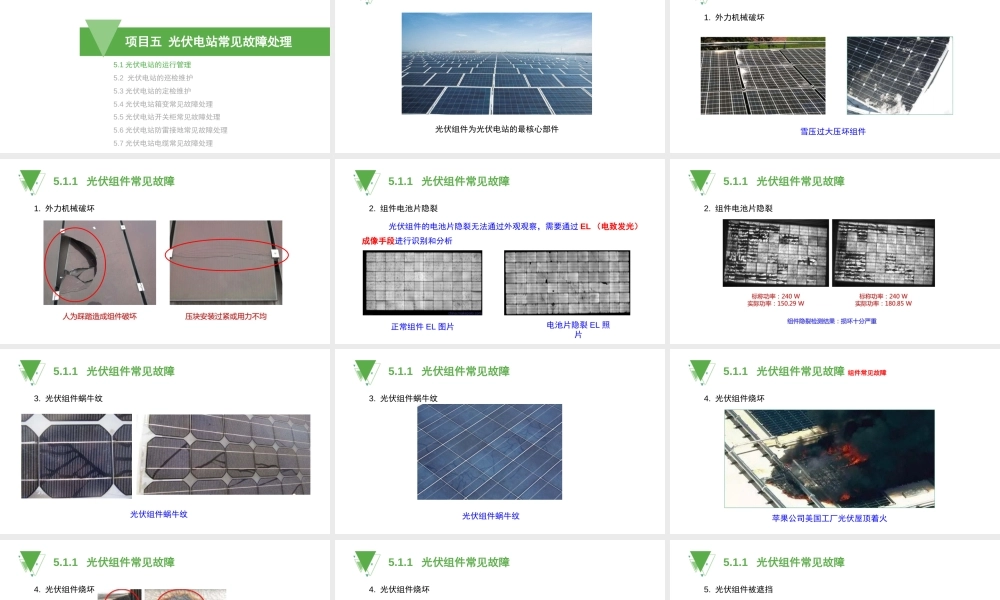

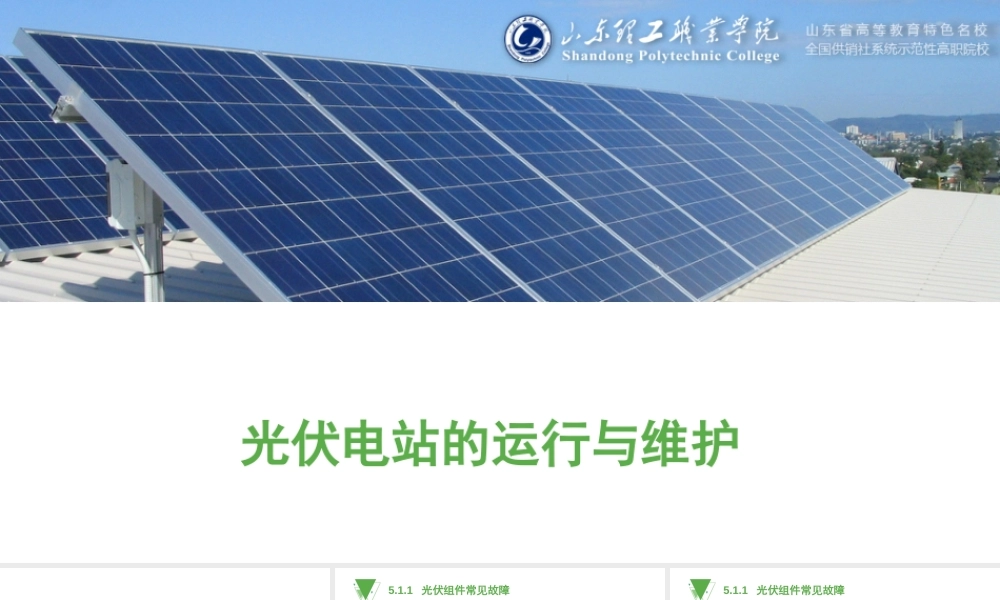

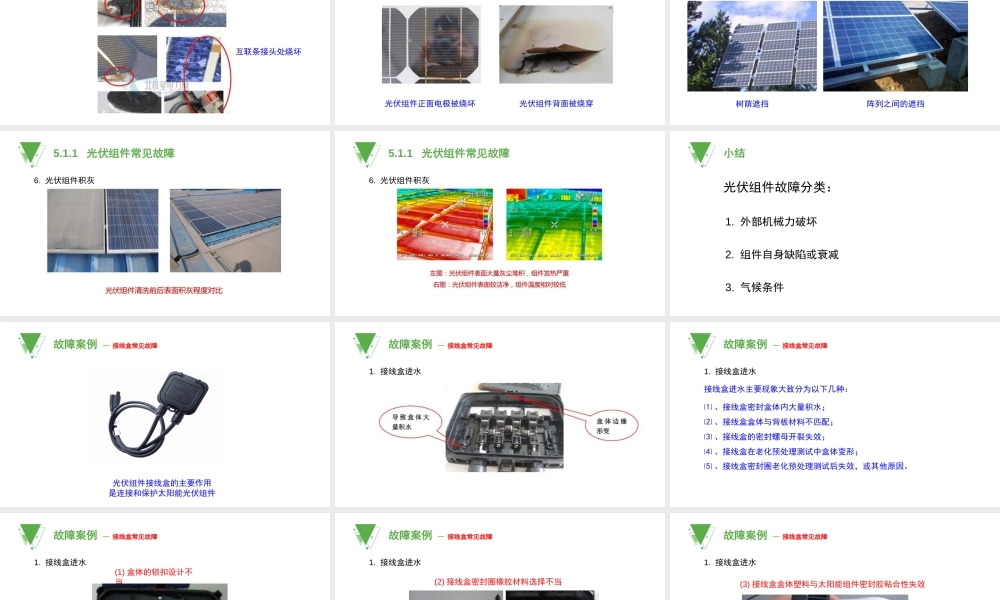

光伏电站的运行与维护项目五光伏电站常见故障处理5.1光伏电站的运行管理5.2光伏电站的巡检维护5.3光伏电站的定检维护5.4光伏电站箱变常见故障处理5.5光伏电站开关柜常见故障处理5.6光伏电站防雷接地常见故障处理5.7光伏电站电缆常见故障处理5.1.1光伏组件常见故障光伏组件为光伏电站的最核心部件5.1.1光伏组件常见故障雪压过大压坏组件1.外力机械破坏5.1.1光伏组件常见故障1.外力机械破坏5.1.1光伏组件常见故障正常组件EL图片电池片隐裂EL照片光伏组件的电池片隐裂无法通过外观观察，需要通过EL（电致发光）成像手段进行识别和分析2.组件电池片隐裂5.1.1光伏组件常见故障2.组件电池片隐裂5.1.1光伏组件常见故障光伏组件蜗牛纹3.光伏组件蜗牛纹5.1.1光伏组件常见故障光伏组件蜗牛纹3.光伏组件蜗牛纹5.1.1光伏组件常见故障组件常见故障苹果公司美国工厂光伏屋顶着火4.光伏组件烧坏5.1.1光伏组件常见故障互联条接头处烧坏4.光伏组件烧坏5.1.1光伏组件常见故障光伏组件正面电极被烧坏光伏组件背面被烧穿4.光伏组件烧坏5.1.1光伏组件常见故障树荫遮挡阵列之间的遮挡5.光伏组件被遮挡5.1.1光伏组件常见故障6.光伏组件积灰5.1.1光伏组件常见故障6.光伏组件积灰小结光伏组件故障分类：1.外部机械力破坏2.组件自身缺陷或衰减3.气候条件故障案例—接线盒常见故障光伏组件接线盒的主要作用是连接和保护太阳能光伏组件故障案例—接线盒常见故障1.接线盒进水故障案例—接线盒常见故障1.接线盒进水⑴、接线盒密封盒体内大量积水；⑵、接线盒盒体与背板材料不匹配；⑶、接线盒的密封螺母开裂失效；⑷、接线盒在老化预处理测试中盒体变形；⑸、接线盒密封圈老化预处理测试后失效，或其他原因。接线盒进水主要现象大致分为以下几种：故障案例—接线盒常见故障1.接线盒进水(1)盒体的锁扣设计不当故障案例—接线盒常见故障1.接线盒进水(2)接线盒密封圈橡胶材料选择不当故障案例—接线盒常见故障1.接线盒进水(3)接线盒盒体塑料与太阳能组件密封胶粘合性失效故障案例—接线盒常见故障2.接线盒湿热失效接线盒湿热试验失败的主要现象有以下几种：⑴、湿热试验后接线盒盒体碎裂失效;⑵、湿热试验后接线盒盒体和盒盖密封变形;⑶、湿热试验后接线盒与背板脱落;⑷、湿热试验后电气连接不可靠;⑸、湿热试验后接线盒电缆的抗拉扭性能减小，爬电距离、电气间隙减小故障案例—接线盒常见故障2.接线盒湿热失效接线盒在热湿环境中发生变形故障案例—接线盒常见故障2.接线盒湿热失效湿热试验失败可能的原因大致有以下几点：(1)、盒体PPO材料的选择不当或用料不纯;(2)、密封螺母开裂导致在湿热之后电缆的抗拉扭性能削弱，或者直接开裂;(3)、接线盒盒体与硅胶不匹配，长时间高温高湿后接线盒与硅胶脱落;故障案例—接线盒常见故障3.接线盒烧毁电气短路二极管短路故障案例—接线盒常见故障光伏组件接线盒质量改进方向建议：1、将盒体、盒盖分体，由密封圈密封的设计，改进为盒体、盒盖压接一体式密封处理，加强整个接线盒结构密封性和密封强度；2、根据目前组件认证、制造、使用的需要，建议接线盒内预留扩展连接座;装配不同规格的二极管可以随时改变接线盒的最大工作电流;根据组件生产工艺在接线盒装配中保留密封胶和灌封胶两种安装方式。故障案例—接线盒常见故障光伏组件接线盒质量改进方向建议：3、考虑在接线盒盒盖设置导气阀以导出盒体内部热量，或在接线盒内部采用薄片状金属端子，增加散热片，以达到降温的作用；4、通过系列测试，研究不同类型硅胶和不同材质背板材料的相互匹配性，为光伏组件制造商提供接线盒安装、使用、匹配的整套解决方案。故障处理案例故障处理案例故障处理案例故障处理案例5.1.1光伏组件常见故障处理案例5.1.1光伏组件常见故障处理案例5.1.1光伏组件常见故障处理案例故障处理案例故障处理案例故障处理案例故障处理案例THANKS
