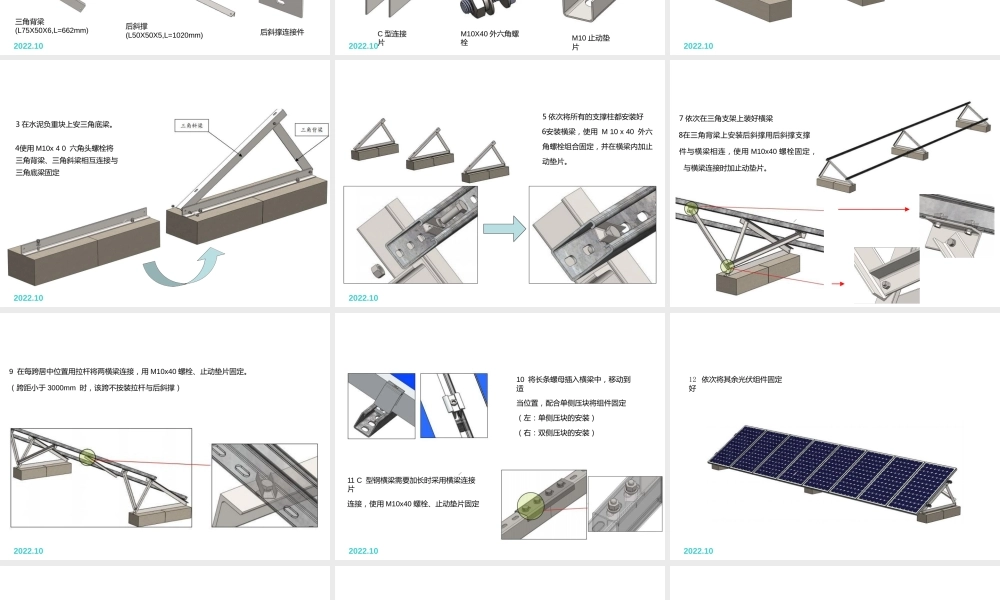

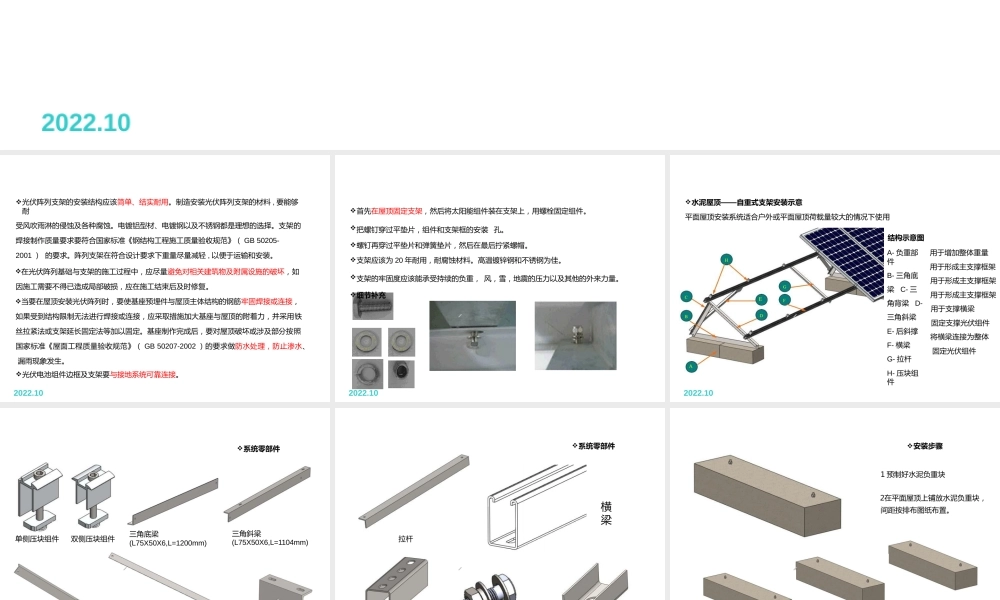

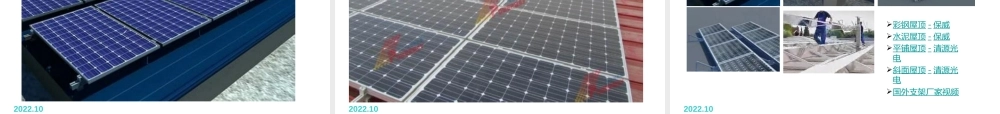

光伏支架安装指导培训20222022.10光伏支架安装的注意事项2022.10光伏阵列支架的安装结构应该简单、结实耐用。制造安装光伏阵列支架的材料,要能够耐受风吹雨淋的侵蚀及各种腐蚀。电镀铝型材、电镀钢以及不锈钢都是理想的选择。支架的焊接制作质量要求要符合国家标准《钢结构工程施工质量验收规范》（GB50205-2001）的要求。阵列支架在符合设计要求下重量尽量减轻,以便于运输和安装。在光伏阵列基础与支架的施工过程中，应尽量避免对相关建筑物及附属设施的破坏，如因施工需要不得已造成局部破损，应在施工结束后及时修复。当要在屋顶安装光伏阵列时，要使基座预埋件与屋顶主体结构的钢筋牢固焊接或连接，如果受到结构限制无法进行焊接或连接，应采取措施加大基座与屋顶的附着力，并采用铁丝拉紧法或支架延长固定法等加以固定。基座制作完成后，要对屋顶破坏或涉及部分按照国家标准《屋面工程质量验收规范》（GB50207-2002）的要求做防水处理，防止渗水、漏雨现象发生。光伏电池组件边框及支架要与接地系统可靠连接。光伏支架的安装首先在屋顶固定支架，然后将太阳能组件装在支架上，用螺栓固定组件。把螺钉穿过平垫片，组件和支架框的安装孔。螺钉再穿过平垫片和弹簧垫片，然后在最后拧紧螺帽。支架应该为20年耐用，耐腐蚀材料。高温镀锌钢和不锈钢为佳。支架的牢固度应该能承受持续的负重，风，雪，地震的压力以及其他的外来力量。细节补充2022.10光伏支架的安装水泥屋顶——自重式支架安装示意平面屋顶安装系统适合户外或平面屋顶荷载量较大的情况下使用结构示意图2022.10A-负重部件B-三角底梁C-三角背梁D-三角斜梁E-后斜撑F-横梁G-拉杆H-压块组件用于增加整体重量用于形成主支撑框架用于形成主支撑框架用于形成主支撑框架用于支撑横梁固定支撑光伏组件将横梁连接为整体固定光伏组件光伏支架的安装系统零部件单侧压块组件双侧压块组件三角底梁(L75X50X6,L=1200mm)三角斜梁(L75X50X6,L=1104mm)三角背梁(L75X50X6,L=662mm)后斜撑(L50X50X5,L=1020mm)后斜撑连接件2022.10光伏支架的安装系统零部件拉杆横梁C型连接片M10X40外六角螺栓M10止动垫片2022.10光伏支架的安装安装步骤1预制好水泥负重块2在平面屋顶上铺放水泥负重块，间距按排布图纸布置。2022.10光伏支架的安装3在水泥负重块上安三角底梁。4使用M10x40六角头螺栓将三角背梁、三角斜梁相互连接与三角底梁固定2022.10光伏支架的安装5依次将所有的支撑柱都安装好6安装横梁，使用M10x40外六角螺栓组合固定，并在横梁内加止动垫片。2022.102022.10光伏支架的安装7依次在三角支架上装好横梁8在三角背梁上安装后斜撑用后斜撑支撑件与横梁相连，使用M10x40螺栓固定，与横梁连接时加止动垫片。光伏支架的安装9在每跨居中位置用拉杆将两横梁连接，用M10x40螺栓、止动垫片固定。（跨距小于3000mm时，该跨不按装拉杆与后斜撑）2022.10光伏支架的安装10将长条螺母插入横梁中，移动到适当位置，配合单侧压块将组件固定（左：单侧压块的安装）（右：双侧压块的安装）11C型钢横梁需要加长时采用横梁连接片连接，使用M10x40螺栓、止动垫片固定2022.10光伏支架的安装12依次将其余光伏组件固定好2022.10光伏支架的安装现场展示图2022.10光伏支架的安装彩钢板屋顶——卡扣式支架安装示意彩钢板屋顶多用卡扣、暗扣、锁边等非穿透方式安装，特殊情况下可采用穿透性安装。首先了解什么是彩钢板屋顶：薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板（或称彩色钢板）、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。安装注意事项1、首先屋面修设木板或竹板施工栈道，避免材料二次搬运直接踩踏在屋面板上，导致屋面板变形，密封胶脱开而漏水；2、明确原结构屋面檩条的位置，并弹墨线标识出具体位置；支架与彩钢板连接处必须在屋面檩条位置上3、施工人员在屋面上行走，必须穿绝缘软底鞋，走波谷，每天必须清除屋面板上杂物，防止锈蚀和划伤屋面板。4、所有需要敷设密封膏的位置不得有遗漏。屋面外板安装完毕后，清除屋面全部杂物、铁屑，如发现屋面板涂层划伤，须用彩板专用修补漆进行修补。拉铆钉及自攻螺钉如发生空钉，应随时用铆钉和密封膏补牢，橡胶垫圈不能损坏。2022.10光伏支架的安装1按图纸指定位置，将钢板夹的正面和背面卡在彩钢板上，并使用螺钉固定（尽量一次性固定所有钢板夹，如果不行则一次固定两行方便安装光伏组件）2022.10光伏支架的安装2使用T型螺钉穿过横梁，并将横梁固定在钢板夹上，调整位置后用螺帽拧紧。（同1，尽量一次固定所有横梁，如果不行则一次固定两行方便安装光伏组件）2022.10光伏支架的安装2使用T型螺钉穿过横梁，并将横梁固定在钢板夹上，调整位置后用螺帽拧紧。（同1，尽量一次固定所有横梁，如果不行则一次固定两行方便安装光伏组件）2022.10光伏支架的安装2将光伏组件按照图纸指示放置于横梁上（按顺序放置，通常第一块位于侧边）3第一块光伏组件放置完毕后，使用单侧压块固定。4单双侧压块固定方式：a、将T型螺钉滑入横梁（最好预先滑入所有T型螺钉方便安装），使用单、双侧压块贴紧光伏组件。并用螺钉固定紧。2022.10光伏支架的安装5重复1-4步骤，直至安装完毕2022.10光伏支架的安装6现场效果示意图2022.10支架安装视频演示根据不同的房顶，要使用不同的支架类型，下面将会演示几种支架的安装视频彩钢屋顶-保威水泥屋顶-保威平铺屋顶-清源光电斜面屋顶-清源光电国外支架厂家视频2022.10支架安装视频演示根据不同的房顶，要使用不同的支架类型，下面将会演示几种支架的安装视频彩钢屋顶-保威水泥屋顶-保威平铺屋顶-清源光电斜面屋顶-清源光电国外支架厂家视频2022.10MakeWorkmuchmorefun谢谢
