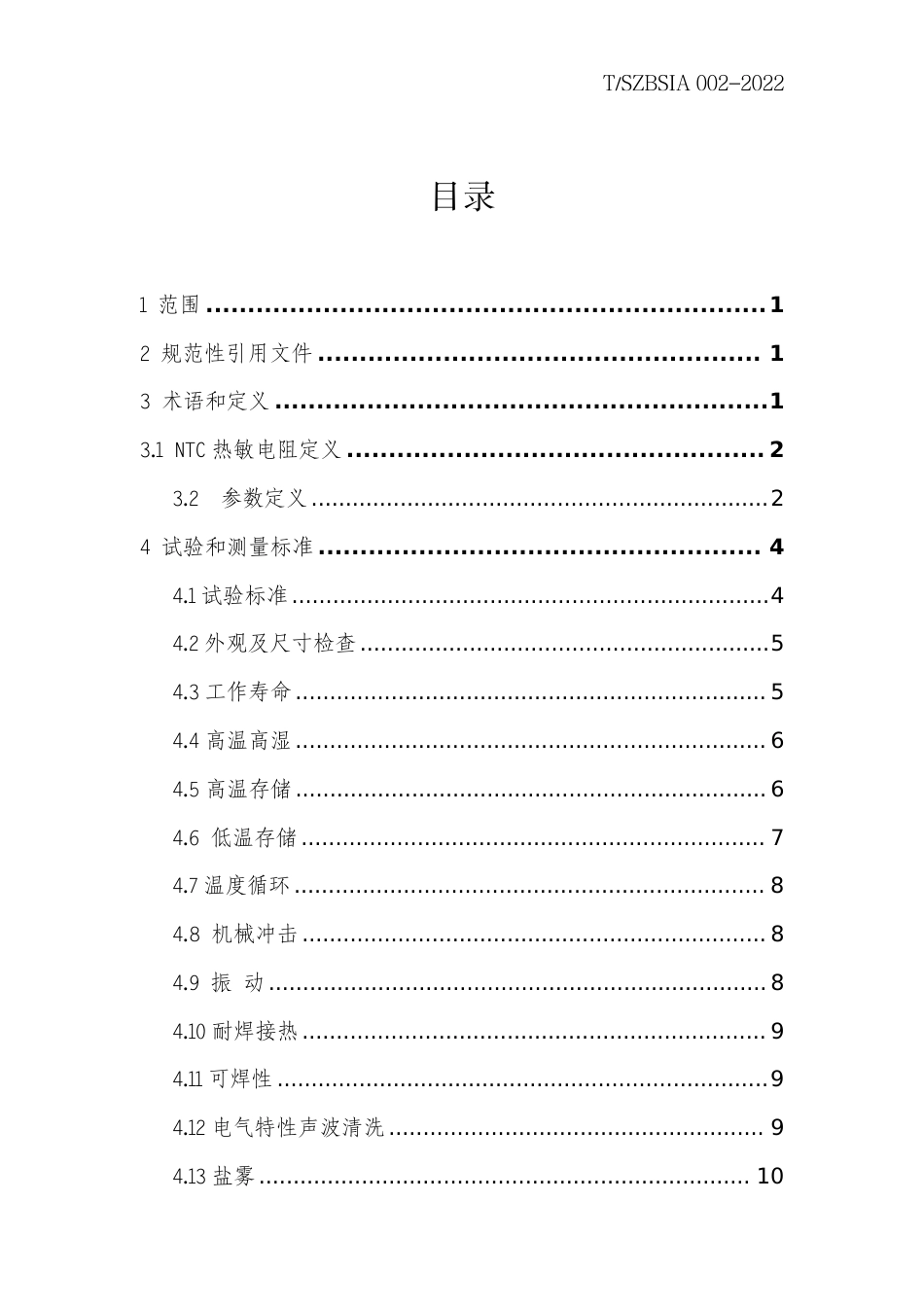

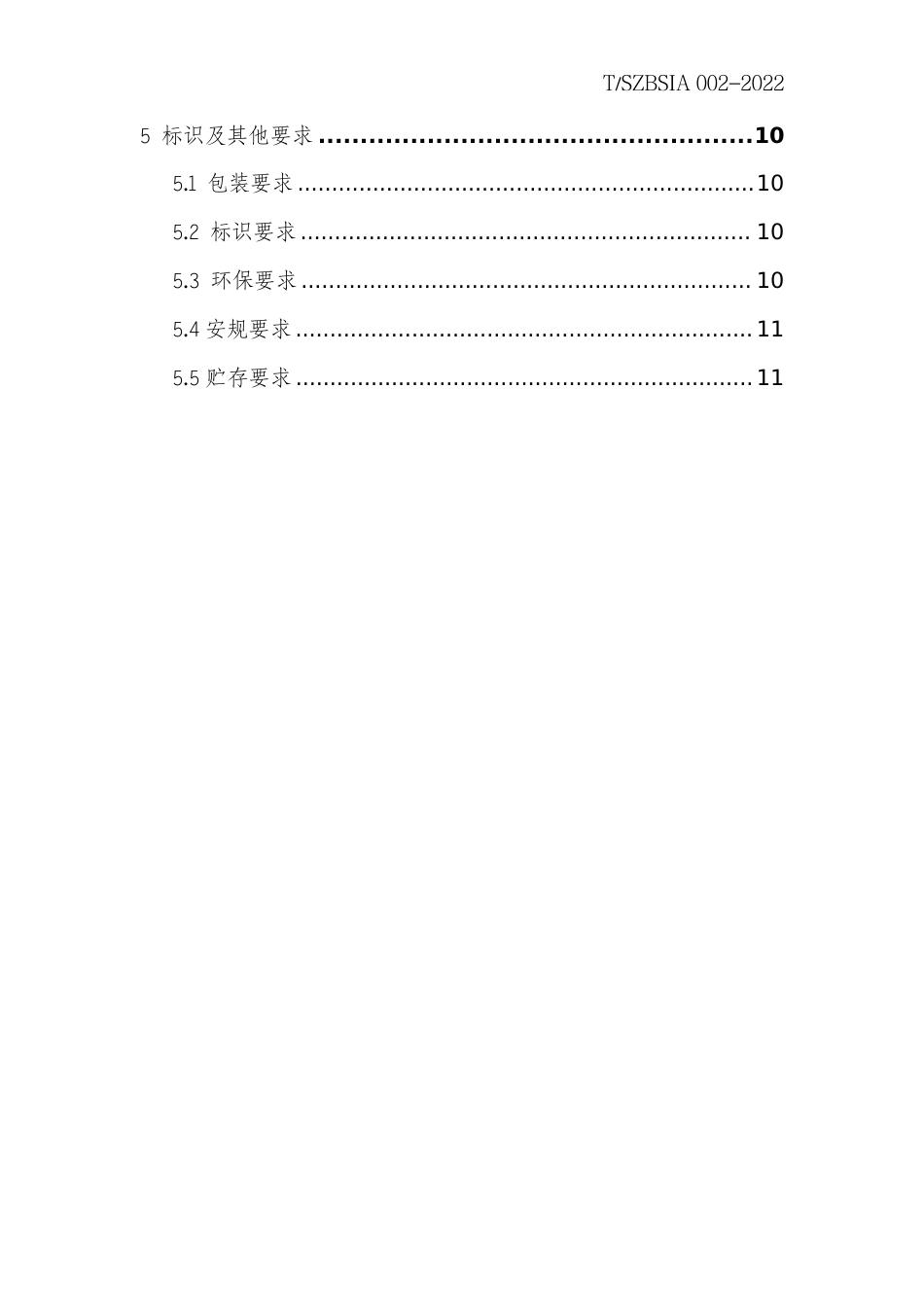

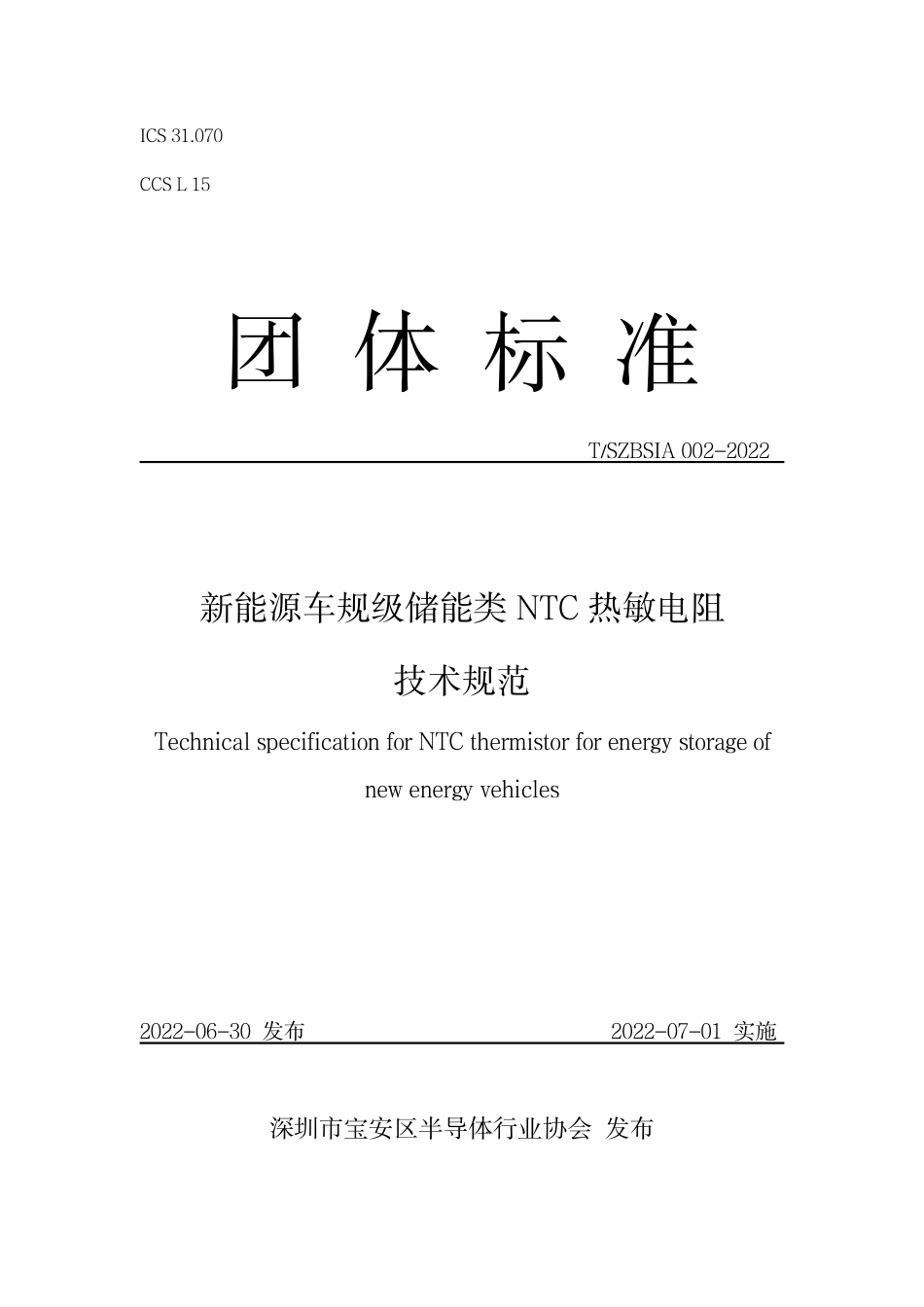

ICS31.070CCSL15团体标准T/SZBSIA002-2022新能源车规级储能类NTC热敏电阻技术规范TechnicalspecificationforNTCthermistorforenergystorageofnewenergyvehicles2022-06-30发布2022-07-01实施深圳市宝安区半导体行业协会发布T/SZBSIA002-2022目录1范围...................................................................12规范性引用文件.....................................................13术语和定义...........................................................13.1NTC热敏电阻定义..................................................23.2参数定义...................................................................24试验和测量标准.....................................................44.1试验标准......................................................................44.2外观及尺寸检查............................................................54.3工作寿命.....................................................................54.4高温高湿.....................................................................64.5高温存储.....................................................................64.6低温存储....................................................................74.7温度循环.....................................................................84.8机械冲击....................................................................84.9振动.........................................................................84.10耐焊接热....................................................................94.11可焊性........................................................................94.12电气特性声波清洗.......................................................94.13盐雾........................................................................10T/SZBSIA002-20225标识及其他要求....................................................105.1包装要求...................................................................105.2标识要求..................................................................105.3环保要求..................................................................105.4安规要求...................................................................115.5贮存要求...................................................................11T/SZBSIA002-2022前言本文件依据GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》编写。如本文件的某些内容有涉及专利内容，本标准的发布机构不承担识别这些专利的责任。本文件由深圳市宝安区半导体行业协会提出并归口管理。本文件的起草单位：深圳市科敏传感器有限公司、深圳市宝安区半导体行业协会、欣旺达电子股份有限公司、深圳市欣智旺电子有限公司、欣旺达电动汽车电池有限公司、深圳市高斯宝电气技术有限公司、深圳普瑞赛思检测技术有限公司、深圳市宝安区集成电路产业技术创新联盟、南方科技大学、上海交通大学、北京大学深圳研究院、深圳清华大学研究院、深圳新益昌科技股份有限公司、深圳市三联盛科技股份有限公司、深圳市路远智能装备有限公司、深圳市振华兴科技有限公司、深圳市英卡科技有限公司、深圳市绘王动漫科技有限公司、深圳市晶凯电子技术有限公司本文件的主要起草人：孔维亭、胡文明、张泰芳、董文进、宋光志、于江情、陈斌斌、董红伟、周文飞、范亚飞、T/SZBSIA002-2022叶怀宇、杨志、何进、刘岩、敬刚、梁志宏、朱文锋、贾孝荣、廖怀宝、朱小军、王周宏、张莹、刘纪文本标准是首次发布。T/SZBSIA002-20221新能源车规级储能类NTC热敏电阻技术规范1范围本标准所涉及的新能源车规级储能类NTC热敏电阻是指使用在但不限于新能源汽车电池，BMS控制系统，UPS不间断电源等设备进行温度测试的元器件，本标准主要规定了新能源车规级储能类NTC热敏电阻的选型标准、技术要求、检验规范、标志、包装、运输以及试验方法。2规范性引用文件下列文件对于本规范的应用是必不可少的。凡是注日期的应用文件，仅限注日期的版本适用于本规范。凡未注明日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。GB/T6663.1-2007/IEC60539-1:2002直热式负温度系数热敏电阻器第1部分：总规范AEC-Q200REVDStresstestqualificationforpassivecomponents3术语和定义T/SZBSIA002-202223.1NTC热敏电阻定义负温度系数热敏电阻器（NTC）:温度升高时，电阻值下降的电阻器。3.1.1NTC热敏电阻类型MF51:玻璃式封装，两电阻引脚在同一端引出（按3.1.3）。3.1.2电极材质金电极：使用金为主要成份颜色呈金黄色的金属电极；银电极：使用银为主要成份颜色呈银白色的金属电极。3.1.3产品结构3.2参数定义3.2.1标准零功率电阻值在基准温度25℃下的标称零功率电阻值，除非另有规单位：毫米A±0.3B±1LD±0.03电极1.339~650.20金/银1.649~650.25金/银2.359~650.25金/银T/SZBSIA002-20223定。3.2.2B值表示热敏指数，用以下公式计算：科敏B值类型定义：B1=B25/50、B2=B25/85、B3=B100/200、B4=B0/100、B5=B25/100，BT表示除以上几种以外的B值类型，除非另有规定。3.2.3温度范围热敏电阻在零功率状态下可连续工作的环境温度范围。-40℃~300℃(金/银电极产品）；-60℃~500℃（金电极产品）300℃至500℃需提出T/SZBSIA002-20224特殊定制。3.2.4耗散系数δ（中文名称：德尔塔）使热敏电阻温度升高1℃所需要消耗的功率，通常为规定的环境温度下功耗变化与热敏电阻阻体温度变化之比。3.2.5热时间常数τ(中文发音：tao,四声)在规定的介质中，当环境温度发生突变时，热敏电阻响应温度变化的63.2%所需要的时间（单位为s）。A:自冷后热Ti=Ta+(Tb-Ta)0.632B:自热后冷Ti=Tb-(Tb-Ta)0.6324试验和测量标准4.1试验标准4.1.1除非另有规定，所有试验和测量应在如下标准大气条件下进行：温度：15℃~35℃相对湿度：25%~75%空气压力：86kPa~106kPa4.1.2除非另有规定，所有的测量需在±0.02℃恒温油槽内进行；T/SZBSIA002-202254.2外观及尺寸检查要求：外观无损伤破裂，无针孔，无变形等缺陷；尺寸符合3.1.3要求。4.3工作寿命试验取值按附表一选择，除非另行规定；条件：温度：300℃；施加3Vdc电压；累计持续时间：1000h;测量周期：250h,500h；试验结束后24h±4h内在恒温油槽内进行电阻值测量。要求：无外观损伤；零功率电阻值R25：-3%≤△R25/R25≤3%BTa/Tb值：-3%≤△BTa/Tb/BTa/Tb≤3%；附表一需定制温度：125℃200℃300℃500℃△R±1%±2%±3%±5%△B±1%±2%±3%±5%T/SZBSIA002-202264.4高温高湿条件：温度：85℃，湿度：85%R.H.；施加3Vdc电压；累计持续时间：1000h;测量周期：250h,500h；试验结束后24h±4h内在恒温油槽内进行电阻值测量。要求：无外观损伤；零功率电阻值R25：-3%≤△R25/R25≤3%BTa/Tb值：-3%≤△BTa/Tb/BTa/Tb≤3%；4.5高温存储试验取值按附表二选择，除非另行规定；条件：温度：300℃；不通电；累计持续时间：1000h;测量周期：250h,500h；试验结束后24h±4h内在恒温油槽内进行电阻值测量。要求：无外观损伤；零功率电阻值R25：-3%≤△R25/R25≤3%BTa/Tb值：-3%≤△BTa/Tb/BTa/Tb≤3%；T/SZBSIA002-20227附表二需定制4.6低温存储试验取值按附表三选择，除非另行规定；条件：温度：-40℃；不通电；累计持续时间：1000h;测量周期：250h,500h；试验结束后24h±4h内在恒温油槽内进行电阻值测量。要求：无外观损伤；零功率电阻值R25：-3%≤△R25/R25≤3%BTa/Tb值：-3%≤△BTa/Tb/BTa/Tb≤3%；附表二温度：125℃200℃300℃500℃△R±1%±2%±3%±5%△B±1%±2%±3%±5%温度：0℃-20℃-40℃-50℃△R±1%±2%±3%±5%△B±1%±2%±3%±5%T/SZBSIA002-202284.7温度循环条件：高温：300℃；低温：-40℃；不通电；高低温下暴露时间：各30min；累计持续时间：1000次;测量周期：250次,500次；试验结束后24h±4h内在恒温油槽内进行电阻值测量。要求：无外观损伤；零功率电阻值R25：-3%≤△R25/R25≤3%BTa/Tb值：-3%≤△BTa/Tb/BTa/Tb≤3%；4.8机械冲击条件：正半旋波；峰值加速度：100g;脉冲持续时间：6ms；三轴六向各3次，共18次。要求：无外观损伤；零功率电阻值R25：-1%≤△R25/R25≤1%BTa/Tb值：-1%≤△BTa/Tb/BTa/Tb≤1%；4.9振动条件：频率：10Hz~2000Hz;加速度：5g;T/SZBSIA002-20229一个循环20min；X、Y、Z三个方向每个方向12个循环，共36个循环。要求：无外观损伤；零功率电阻值R25：-1%≤△R25/R25≤1%BTa/Tb值：-1%≤△BTa/Tb/BTa/Tb≤1%；4.10耐焊接热条件：焊槽法；温度260℃±5℃；浸渍时间：10s;焊接热源距离本体距离≥9mm；要求：无外观损伤；零功率电阻值R25：-1%≤△R25/R25≤1%BTa/Tb值：-1%≤△BTa/Tb/BTa/Tb≤1%；4.11可焊性条件：焊槽法，无铅焊锡；温度260℃±5℃；浸渍时间：3s;要求：无外观损伤；上锡率≥95%。4.12电气特性声波清洗条件：温度-40℃，25℃，300℃（可按3.2.3温度范围选T/SZBSIA002-202210取温度点）；要求：零功率电阻值符合RT表温度点对应阻值范围。4.13盐雾NA5标识及其他要求5.1包装要求使用真空包装，每袋1000PCS，除非另有规定。袋中放置干燥剂或脱氧剂。5.2标识要求NTC热敏电阻包装应清楚的标明，包装标签应包含但不限于以下产品信息：a．热敏电阻型号；b．额定零功率电阻值、B值及允许偏差；c．包装数量；d.制造厂商商标和名称；e.制造日期；f.合格检验印记；g.物料编码；5.3环保要求T/SZBSIA002-2022115.3.1产品符合最新欧盟RoHS标准,有效期内的第三方认证RoHS报告；5.3.2Reach、无卤等（需客户端提出要求）5.4安规要求根据产品需要进行CQC或UL-cUL认证；除非客户端另外要求。5.5贮存要求贮存温度：-10℃～+35℃；相对湿度：45%~75%；避免存放在具有腐蚀性气体、磁场和光照的环境下。整包装与散包装均须真空密封保存。储存产品仓库内部不允许有强大磁场或者易燃易爆产品，包装箱应离墙壁、地面至少10cm，距离热源、水源、窗口、空气入口至少50米。NTC热敏电阻在满足以上环境下存储3年，△R≤3%，△B≤3%；超过3年不建议使用。
