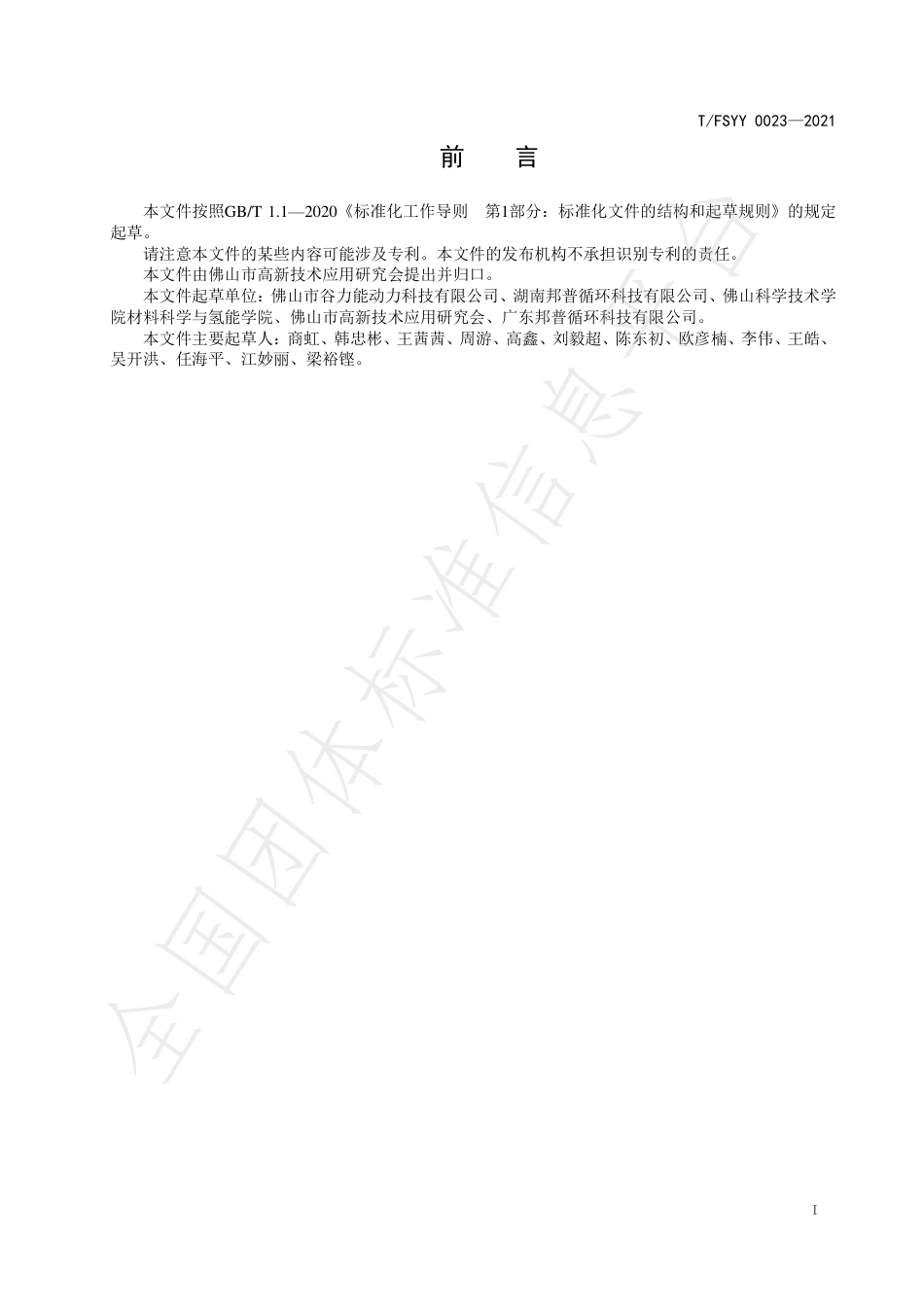

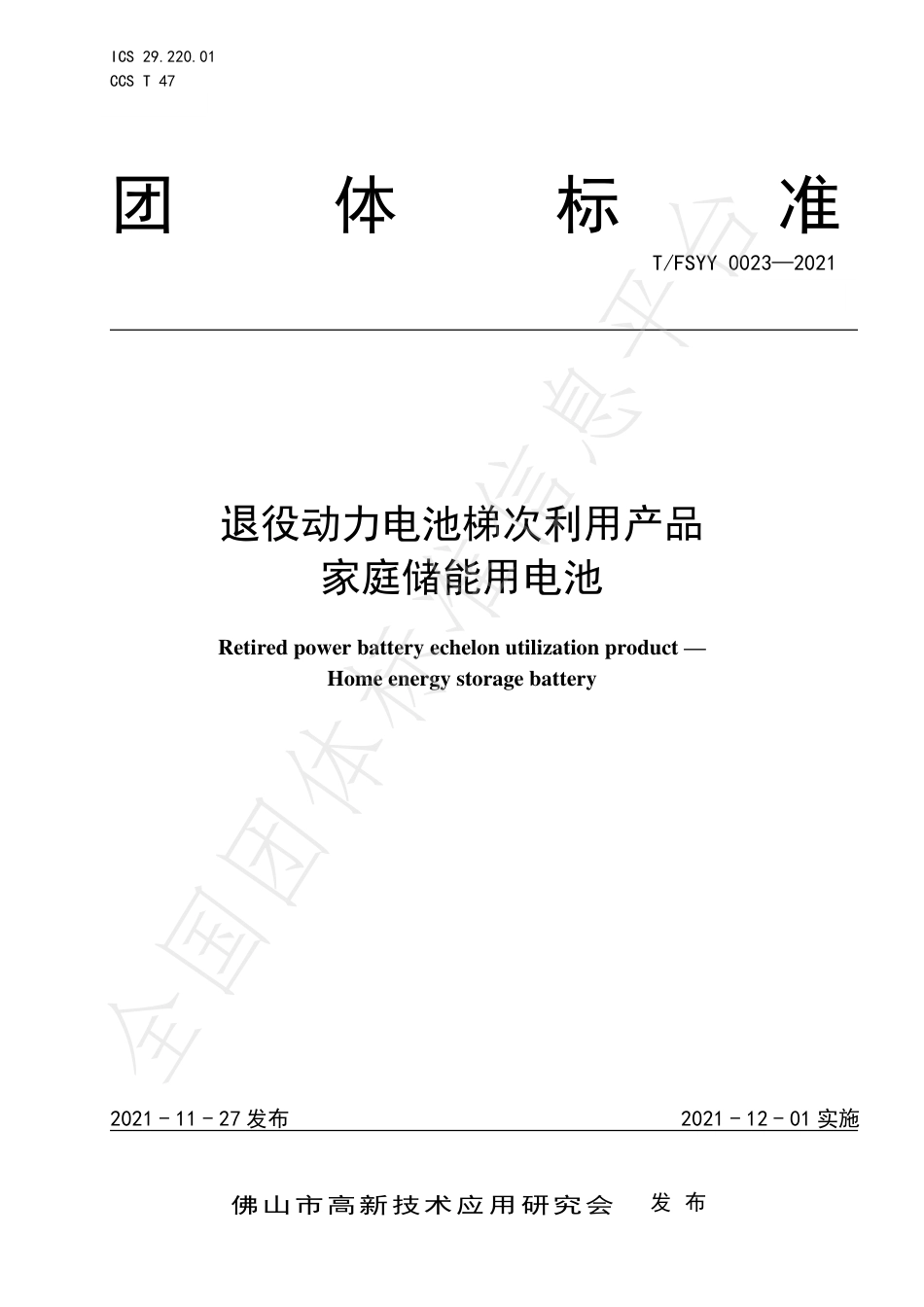

ICS29.220.01CCST47团体标准T/FSYY0023—2021退役动力电池梯次利用产品家庭储能用电池Retiredpowerbatteryechelonutilizationproduct—Homeenergystoragebattery2021-11-27发布2021-12-01实施佛山市高新技术应用研究会发布全国团体标准信息平台全国团体标准信息平台T/FSYY0023—2021I前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由佛山市高新技术应用研究会提出并归口。本文件起草单位：佛山市谷力能动力科技有限公司、湖南邦普循环科技有限公司、佛山科学技术学院材料科学与氢能学院、佛山市高新技术应用研究会、广东邦普循环科技有限公司。本文件主要起草人：商虹、韩忠彬、王茜茜、周游、高鑫、刘毅超、陈东初、欧彦楠、李伟、王皓、吴开洪、任海平、江妙丽、梁裕铿。全国团体标准信息平台全国团体标准信息平台T/FSYY0023—20211退役动力电池梯次利用产品家庭储能用电池1范围本文件规定了家庭储能用梯次利用锂离子蓄电池的符号、要求、试验方法、检验规则、标志、包装、运输、贮存、随行文件和订货单内容。本文件适用于家庭储能用梯次利用锂离子蓄电池。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T4208外壳防护等级（IP代码）GB/T34013电动汽车用动力蓄电池产品规格尺寸JT/T617.7危险货物道路运输规则第7部分：运输条件及作业要求3术语和定义GB/T36276、GB/T36972界定的以及下列术语和定义适用于本文件。单体蓄电池secondarycell直接将化学能转化为电能的基本单元装置，包括电极、隔膜、电解质、外壳和端子，并被设计成可充电。[来源：GB/T31485—2015，3.1]蓄电池包batterypack通常包括蓄电池组、蓄电池管理模块（不包含BCU）、蓄电池箱以及相应附件，具有从外部获得电能并可对外输出电能的单元。[来源：GB/T31467.1—2015，3.4]蓄电池系统batterysystem一个或一个以上蓄电池包及相应附件（管理系统、高压电路、低压电路、热管理设备以及机械总成等）构成的能量存储装置。[来源：GB/T31467.1—2015，3.5]电池管理系统batterymanagementsystem监测电池的电压、电流、温度等参数信息，并对电池的状态进行管理和控制的装置。[来源：GB/T36276—2018，3.1.4]保护装置protectivedevice当单体蓄电池或电池包出现温度、电压、电流等异常情况时，保障其安全的辅助装置。[来源：GB/T36972—2018，3.2]额定容量ratedcapacityC2在规定条件下测得，并由制造商标称的电池的容量值。全国团体标准信息平台T/FSYY0023—20212[来源：GB/T36945—2018，4.6]4符号下列符号适用于本文件：I2——2h率放电电流，单位为安[培](A)；I5——5h率放电电流，单位为安[培](A)；C1——1h率额定容量，单位为安时(Ah)；Crcn——n小时率额定充电容量，单位为安时(Ah)；Crdn’——n’小时率额定放电容量，单位为安时(Ah)；Prcn——n小时率额定充电功率，电池单体的单位为W，电池模块的单位为kW，电池簇的单位为kW或MW；Prdn’——n’小时率额定放电功率，电池单体的单位为W，电池模块的单位为kW，电池簇的单位为kW或MW。5要求总则电池包的电性能应满足在家庭储能的要求，安全性能应确保使用者在充电和储存时的安全。单体蓄电池性能要求5.2.1基本性能5.2.1.1初始充放电能量按6.2.1.1的规定进行初始充放电能量试验，应不低于单体蓄电池原出厂额定容量的80%。5.2.1.2倍率充放电性能电池单体倍率充放电性能应符合下列要求：a)能量型电池单体倍率充放电性能1)2Prcn、2Prdn’条件下充电能量相对于Prcn、Prdn’条件下充电能量的能量保持率不小于95%；2)2Prcn、2Prdn’条件下放电能量相对于Prcn、Prdn’条件下放电能量的能量保持率不小于95%；3)4Prcn、4Prdn’条件下充电能量相对于Prcn、Prdn’条件下充电能量的能量保持率不小于90%；4)4Prcn、4Prdn’条件下放电能量相对于Prcn、Prdn’条件下放电能量的能量保持率不小于90%；5)Prcn、Prdn’条件下能量效率不小于90%；6)2Prcn、2Prdn’条件下能量效率不小于85%；7)4Prcn、4Prdn’条件下能量效率不小于80%。b)功率型电池单体倍率充放电性能1)2Prcn、2Prdn’条件下充电能量相对于Prcn、Prdn’条件下充电能量的能量保持率不小于90%；2)2Prcn、2Prdn’条件下放电能量相对于Prcn、Prdn’条件下放电能量的能量保持率不小于90%；3)4Prcn、4Prdn’条件下充电能量相对于Prcn、Prdn’条件下充电能量的能量保持率不小于87%；4)4Prcn、4Prdn’条件下放电能量相对于Prcn、Prdn’条件下放电能量的能量保持率不小于87%；5)Prcn、Prdn’条件下能量效率不小于90%；6)2Prcn、2Prdn’条件下能量效率不小于86%；7)4Prcn、4Prdn’条件下能量效率不小于80%。5.2.1.3高温充放电性能电池单体高温放电性能应符合下列要求：a)充电能量不小于初始充电能量的98%；b)放电能量不小于初始放电能量的98%；c)能量效率不小于90%。全国团体标准信息平台T/FSYY0023—202135.2.1.4低温充放电性能电池单体低温充放电性能应符合下列要求：a)能量型电池单体低温充放电性能1)充电能量不小于初始充电能量的80%；2)放电能量不小于初始放电能量的75%；3)能量效率不小于75%。a)功率型电池单体低温充放电性能1)充电能量不小于初始充电能量的65%；2)放电能量不小于初始放电能量的60%；3)能量效率不小于75%。5.2.1.5绝热温升应提供绝热条件下电池单体不同温度点对应的温升速率数据表，且应提供根据记录的试验数据作出的温度—温升速率曲线。5.2.1.6能量保持与能量恢复能力5.2.1.6.1室温能量保持与能量恢复能力电池单体室温能量保持与能量恢复能力应符合下列要求：a)能量保持率不小于90%；b)充电能量恢复率不小于92%；c)放电能量恢复率不小于92%。5.2.1.6.2高温能量保持与能量恢复能力电池单体高温能量保持与能量恢复能力应符合下列要求：a)能量保持率不小于90%；b)充电能量恢复率不小于92%；c)放电能量恢复率不小于92%。5.2.1.7储存性能电池单体储存性能应符合下列要求：a)充电能量恢复率不小于90%；b)放电能量恢复率不小于90%。5.2.2循环寿命单体蓄电池按6.2.2的规定进行循环寿命试验时，单体蓄电池衰减到额定容量80%时，三元电池循环次数应大于300次，磷酸铁锂电池循环次数应大于800次。5.2.3安全性能5.2.3.1过充电将电池单体充电至电压达到充电终止电压的1.5倍或时间达到1h，应不起火、不爆炸。5.2.3.2过放电将电池单体放电至时间达到90min或电压达到0V，应不起火、不爆炸、不漏液。5.2.3.3短路将电池单体正、负极经外部短路10min，应不起火、不爆炸。5.2.3.4挤压将电池单体挤压至电压达到0V或变形量达到30%或挤压力达到(13±0.78)kN，应不起火、不爆炸。全国团体标准信息平台T/FSYY0023—202145.2.3.5自由跌落将电池单体的正极或负极端子朝下从1.5m高度处自由跌落到水泥地面上1次，应不起火、不爆炸。5.2.3.6低气压将电池单体在低气压环境中静置6h，应不起火、不爆炸、不漏液。5.2.3.7加热将电池单体以5℃/min的速率由环境温度升至(130±2)℃并保持30min，应不起火、不爆炸。5.2.3.8热失控触发电池单体达到热失控的判定条件，应不起火、不爆炸，不发生热失控。蓄电池包性能5.3.1基本性能5.3.1.1室温放电容量按6.3.1.1的规定进行室温放电容量试验，放电容量应不小于额定容量，且不大于额定容量的110%。5.3.1.21C1放电容量按6.3.1.2的规定进行2I2(A)放电容量试验，放电容量应不小于额定容量，且不大于额定容量的110%。5.3.1.3高温放电容量按6.3.1.3的规定进行高温放电容量试验，放电容量应不小于初始容量的98%，充放电能量效率应不低于90%。5.3.1.4低温放电容量按6.3.1.4的规定进行低温放电容量试验，放电容量应不小于初始容量的75%，充放电能量效率应不低于75%。5.3.1.5荷电保持能力及荷电恢复能力按6.3.1.5的规定进行荷电保持能力及荷电恢复能力试验后，荷电保持能力应不低于初始容量的90%，充、放电容量恢复率应不低于92%。5.3.1.6长期贮存后荷电恢复能力按6.3.1.6规定的方法进行长期贮存后荷电恢复能力测试后，电池包放电容量应不低于初始容量的85%。5.3.1.7储存性能蓄电池包按6.3.1.7的规定进行存储性能试验时，其充、放电能量恢复率应不低于90%。5.3.1.8绝缘性能蓄电池包按6.3.1.8的规定进行绝缘性能试验时，各部分绝缘电阻按标称电压计算应不低于2000Ω/V。5.3.1.9耐压性能蓄电池包按6.3.1.9的规定进行耐压性能试验时，不应发生绝缘材料的击穿或闪络现象。5.3.2循环寿命蓄电池包按6.3.2的规定进行循环寿命试验时，电池包衰减到额定容量80%时，三元电池循环次数应大于300次，磷酸铁锂电池循环次数应大于800次。5.3.3安全性能全国团体标准信息平台T/FSYY0023—202155.3.3.1过充电蓄电池包按6.3.3.1的规定进行过充电试验时，应不起火，不爆炸。5.3.3.2过放电蓄电池包按6.3.3.2的规定进行过放电试验时，应不起火，不爆炸，不漏液。5.3.3.3短路蓄电池包按6.3.3.3的规定进行短路试验时，应不起火，不爆炸。5.3.3.4挤压蓄电池包按6.3.3.4的规定进行挤压试验时，应不起火，不爆炸。5.3.3.5自由跌落蓄电池包按6.3.3.5的规定进行跌落试验时，应不起火，不爆炸。5.3.3.6盐雾与高温高湿按6.3.3.6的规定执行。5.3.3.7热失控扩散蓄电池包按6.3.3.7的规定进行热失控试验时，应不起火、不爆炸，不发生热失控扩散。5.3.3.8IP防护等级5.3.3.8.1防尘等级按6.3.3.8.1的规定执行。5.3.3.8.2防水等级按6.3.3.8.2的规定执行。蓄电池系统性能5.4.1基本性能5.4.1.1初始充放电能量按6.4.1.1的规定进行初始充放电能量试验时，应符合以下要求：a)实际充电能量应不小于额定充电能量；b)实际放电能量应不小于额定放电能量；c)充放电能量效率应不小于92%。5.4.1.2绝缘性能按6.4.1.2的规定执行。5.4.1.3耐压性能按6.4.1.3的规定执行。5.4.1.4监测与报警保护5.4.1.4.1监测功能应能正常显示包括但不限于以下监测信息：a)电压；b)电流；c)输入/输出功率；d)通讯状态；全国团体标准信息平台T/FSYY0023—20216e)充电/放电状态；f)可用能量状态；g)荷电状态；h)健康状态；i)绝缘状态；j)工作电压设定值；k)保护电压设定值；l)电池单体电压极差；m)电池单体温度极差；n)异常报警状态。5.4.1.4.2报警保护5.4.1.4.2.1过压充电任意一只单体电池的充电电压异常时，电池管理系统应具有以下功能：a)达到设定的充电报警电压限值，发出过压充电报警信息；b)达到设定的充电保护电压限值，发出过压充电保护信息。5.4.1.4.2.2过流充电任意一只单体电池的充电电流异常时，电池管理系统应具有以下功能：a)达到设定的充电报警电流限值，发出过流充电报警信息；b)达到设定的充电保护电流限值，发出过流充电保护信息。5.4.1.4.2.3欠压放电任意一只单体电池的放电电压异常时，电池管理系统应具有以下功能：a)达到设定的放电报警电压限值，发出欠压放电报警信息；b)达到设定的放电保护电压限值，发出欠压放电保护信息。5.4.1.4.2.4过流放电任意一只单体电池的放电电流异常时，电池管理系统应具有以下功能：a)达到设定的放电报警电流限值，发出过流放电报警信息；b)达到设定的放电保护电流限值，发出过流放电保护信息。5.4.1.4.2.5过温任意一只单体电池的温度异常时，电池管理系统应具有以下功能：a)达到设定的报警温度限值，发出过温报警信息；b)达到设定的保护温度限值，发出过温保护信息。5.4.1.4.2.6短路蓄电池包应具备熔断器、快速开关等短路保护装置。其他要求5.5.1外形尺寸和质量电池包的外形尺寸和质量应符合GB/T34013的要求。5.5.2外观电池包外表面应清洁、平整无毛刺、干燥、无外伤、无污物，且标志清晰、正确，不应有变形及裂纹。5.5.3极性标志电池包的极性应与标志的极性符号相一致，产品标志应完整、准确、清晰、牢固。全国团体标准信息平台T/FSYY0023—202176试验方法试验条件6.1.1试验环境试验环境应符合下列要求：a)除另有特别规定外，测试应在相对湿度≤90%、大气压力为86kPa～106kPa的环境中进行；b)试验场地应具备完善的消防和应急措施；c)试验人员应配备个人防护用具。6.1.2试验装置试验装置应符合下列要求：a)充放电装置：电压、电流、功率的准确度0.1%FS；b)环境模拟装置：温度准确度±1℃，湿度准确度±3%，温度波动度≤2℃，湿度波动度≤5%；c)电池管理系统：电压、电流准确度0.5%FS，温度准确度±1℃；d)时间测量装置：准确度±0.1s；e)尺寸测量装置：准确度±1mm；f)质量测量装置：准确度0.1%FS，样品测量误差≤0.5%。6.1.3试验准备电池单体/蓄电池包的初始化充电应按照下列步骤进行：a)在(25±2)℃下搁置5h；b)以Prdn’恒功率放电至电池单体/蓄电池包的放电终止电压，静置30min；c)以Prcn恒功率充电至电池单体/蓄电池包的放电终止电压，静置30min。单体蓄电池性能测试6.2.1基本性能6.2.1.1初始充放电能量试验按GB/T36276—2018中A.2.4规定进行试验。6.2.1.2倍率充放电性能试验按GB/T36276—2018中A.2.5规定进行试验。6.2.1.3高温充放电性能按GB/T36276—2018中A.2.6规定进行试验。6.2.1.4低温充放电性能按GB/T36276—2018中A.2.7规定进行试验。6.2.1.5绝热温升按GB/T36276—2018中A.2.8规定进行试验。6.2.1.6能量保持与能量恢复能力6.2.1.6.1室温能量保持与能量恢复能力试验按GB/T36276—2018中A.2.9.1规定进行试验。6.2.1.6.2高温能量保持与能量恢复能力试验按GB/T36276—2018中A.2.9.2规定进行试验。6.2.1.7储存性能全国团体标准信息平台T/FSYY0023—20218按GB/T36276—2018中A.2.10规定进行试验。6.2.2循环寿命按GB/T36276—2018中A.2.11规定进行试验。6.2.3安全性能试验6.2.3.1过充电电池单体过充电试验按照下列步骤进行：a)电池单体初始化充电；b)电池单体以恒流方式充电至电压达到电池单体充电终止电压的1.5倍或时间达到1h时停止充电，充电电流取1Crcn与产品的最大持续充电电流中的较小值；c)观察1h；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.2过放电电池单体过放电试验按照下列步骤进行：a)电池单体初始化放电；b)电池单体以恒流方式放电至时间达到90min或电压达到0V时停止放电，放电电流取1Crdn’与产品的最大持续放电电流中的较小值；c)观察1h；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.3短路电池单体短路试验按照下列步骤进行：a)电池单体初始化充电；b)将电池单体正、负极经外部短路10min，外部线路电阻应小于5mΩ；c)观察1h；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.4挤压电池单体挤压试验按照下列步骤进行：a)电池单体初始化充电；b)按下列条件试验：1)挤压方向：垂直于电池单体极板方向施压；2)挤压板形式：半径为75mm的半圆柱体，半圆柱体的长度(L)大于被挤压电池的尺寸；3)挤压速度：(5±1)mm/s；4)挤压程度：电压达到0V或变形量达到30%或挤压力达到(13±0.78)kN时停止挤压；5)保持10min。c)观察lh；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.5自由跌落电池单体自由跌落试验按照下列步骤进行：a)电池单体初始化充电；b)将电池单体的正极或负极端子朝下从1.5m高度处自由跌落到水泥地面上1次；c)观察1h；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.6低气压电池单体低气压试验按照下列步骤进行：全国团体标准信息平台T/FSYY0023—20219a)电池单体初始化充电；b)将电池单体放人低气压箱中，将气压调节至11.6kPa，温度为(25±5)℃，静置6h；c)观察1h；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.7加热电池单体加热试验按照下列步骤进行：a)电池单体初始化充电；b)将电池单体放人加热试验箱，以5℃/min的速率由环境温度升至(130±2)℃，并保持此温度30min后停止加热；c)观察1h；d)记录是否有膨胀、漏液、冒烟、起火、爆炸现象。6.2.3.8热失控扩散6.2.3.8.1试验步骤电池单体热失控试验按照下列步骤进行：a)使用平面状或棒状加热装置，并且其表面应覆盖陶瓷，金属或绝缘层，加热装置加热功率应符合表l的规定，完成电池单体与加热装置的装配，加热装置与电池应直接接触，加热装置的尺寸规格不应大于电池单体的被加热面；安装温度监测器，监测点温度传感器布置在远离热传导的一侧，即安装在加热装置的对侧，温度数据的采样间隔不应大于1s，准确度应为±2℃，温度传感器尖端的直径应小于1mm；b)电池单体初始化充电后，再用1Crcn恒流继续充电12min；c)启动加热装置，并以其最大功率对测试对象持续加热，当发生热失控或监测点温度达到300℃时，停止触发，关闭加热装置；d)记录试验结果。表1加热装置功率选择测试对象能量EW﹒h加热装置最大功率WE<10030～300100≤E<400300～1000400≤E<800300～2000E≥800>6006.2.3.8.2判定方法是否发生热失控应按下列条件判定：a)测试对象产生电压降；b)监测点温度达到电池的保护温度；c)监测点的温升速率≥1℃/s；d)当a)+c)或b)+c)发生时，判定电池单体发生热失控；e)加热过程中及加热结束1h内，如果发生起火、爆炸现象，试验应终止并判定为发生热失控。蓄电池包性能测试6.3.1基本性能6.3.1.1室温放电容量室温放电容量试验按照下列步骤进行：a)电池包初始化充电；b)将电池包置于(25±2)℃环境条件下，以I5(A)的放电电流放电至放电截止电压或电池保护；c)计算室温放电容量。全国团体标准信息平台T/FSYY0023—2021106.3.1.21C1放电容量1C1放电容量试验按照下列步骤进行：a)电池包初始化充电；b)将电池置于(25±2)℃的环境条件下；c)以2I2(A)电流放电至放电截止电压或电池保护；d)计算电池1C1放电容量。6.3.1.3高温放电容量高温放电容量试验按照下列步骤进行：a)电池包初始化充电；b)将电池包置于高温箱中静置16h，试验温度设置为40℃；c)在高温箱中以I5(A)的放电电流放电至放电截止电压或电池保护；d)计算电池包实际高温放电容量。6.3.1.4低温放电容量低温放电容量试验按照下列步骤进行：a)电池包初始化充电；b)将电池包置于低温箱中静置24h，试验温度设置为-10℃；c)在低温箱中以I5(A)的放电电流放电至放电截止电压或电池保护；d)计算电池包实际低温放电容量。6.3.1.5荷电保持能力及荷电恢复能力6.3.1.5.1荷电保持能力在温度为(23±2)℃的环境中，电池包经初始化充电，开路放置在温度为(25±2)℃的环境中28天，之后在温度为(23±2)℃环境中，以I5(A)恒流放电至终止电压，记录放电时间，计算放电容量。6.3.1.5.2荷电恢复能力在温度为(23±2)℃的环境中，做完荷电保持测试的电池包经初始化充电，充电结束后放置0.5h～1h，之后在此温度环境中以I5(A)恒流放电至终止电压，记录放电时间，计算放电容量。上述电池包放电容量测试可重复进行3次，当其中有一次放电容量符合5.3.1.5要求时，即可终止该项目测试。6.3.1.6长期贮存后荷电恢复能力选取生产日期在90天内的电池包，在温度为(23±2)℃的环境中，电池包经初始化充电结束后，放置0.5h～1h，之后以I5(A)电流恒流放电1h，然后在温度为(25±2)℃的环境中贮存90天。贮存期满后取出电池包，在温度为(23±2)℃的环境中，初始化充电，充电结束后搁置1h，之后以I5(A)恒流放电至终止电压，记录放电时间，计算放电容量。上述电池包放电容量测试可重复进行4次，当其中有一次放电容量符合5.3.1.6的要求时，即可终止该项目测试。6.3.1.7储存性能按GB/T36276—2018中A.3.9规定进行试验。6.3.1.8绝缘性能按GB/T36276—2018中A.3.10规定进行试验。6.3.1.9耐压性能按GB/T36276—2018中A.3.11规定进行试验。6.3.2循环寿命全国团体标准信息平台T/FSYY0023—202111循环寿命试验按照下列步骤进行：a)电池包初始化充电；b)以I5(A)的放电电流放电至放电截止电压或电池保护，在6.1.1的环境条件下连续循环；c)充、放电之间的间歇转换时间不低于0.5h且不超过1h；d)当电池放电容量连续三次低于额定容量的80%时，停止试验；e)记录电池循环的次数。注：循环寿命实验停止前的3次循环不计入循环寿命总次数。6.3.3安全性能6.3.3.1过充电将完成初始化充电的电池，以I5(A)的电流进行过充电2h或达到充电截止电压1.5倍或保护装置动作。6.3.3.2过放电电池完全放电后，以I5(A)放电电流继续放电，直至达到2h，或电池电压为0V，或保护装置动作。6.3.3.3短路将按6.1.3规定完成充电的电池，正负极用电阻不大于5mΩ的导线短路1h，或电压低于0.2V，或保护装置动作，观察1h。6.3.3.4挤压挤压测试时应符合以下要求：a)电池按6.1.3进行初始化充电；b)挤压板形式：半径为75mm的半圆柱体，半圆柱体的长度应大于测试对象的高度，相差小于1m；c)挤压方向：最易受到挤压的方向；d)挤压力达到13kN或挤压变形量达到挤压方向的整体尺寸的30%时停止挤压；e)保持10min。6.3.3.5自由跌落将完成初始化充电的电池从1000mm高度处自由跌落到水泥板试验台面上，X、Y、Z每个方向各试验1次。试验结束后，对样品进行外观目测检查。6.3.3.6盐雾与高温高湿按GB/T36276—2018中A.3.18规定进行试验。6.3.3.7热失控扩散按GB/T36276—2018中A.3.19规定进行试验。6.3.3.8IP防护等级6.3.3.8.1防尘等级按GB/T4208—2017，表2中防护等级为4的规定执行。6.3.3.8.2防水等级按GB/T4208—2017，表3中防护等级为5的规定执行。蓄电池系统性能6.4.1基本性能6.4.1.1初始充放电能量按GB/T36276—2018，A.4.2的规定执行。全国团体标准信息平台T/FSYY0023—2021126.4.1.2绝缘性能按GB/T36276—2018，5.4.2的规定执行。6.4.1.3耐压性能按GB/T36276—2018，5.4.3的规定执行。其他要求6.5.1外形尺寸和质量电池包外形尺寸及质量测量按照下列步骤进行：a)用量具和衡器测量电池包的外形尺寸及质量；b)记录测量结果。6.5.2外观电池包外观检验按照下列步骤进行：a)在良好的光线条件下，用目测法检验电池包的外观；b)记录检测结果。6.5.3极性标志电池包极性检验按照下列步骤进行：a)用电压表检测电池包的极性；b)记录检测结果。7检验规则检验分类、检验项目、要求和样品数量检验分类、检验项目、要求、试验方法和样品数量见表2。表2检验规则序号检验分类检验项目要求试验方法样品数量1出厂检验外形尺寸和质量5.5.16.5.11%2外观5.5.26.5.2100%3极性标志5.5.36.5.3100%4型式检验初始充放电能量5.2.1.1/5.4.1.16.2.1.1/6.4.1.1500只内（含500只）抽5只，500只以上抽10只5倍率充放电性能5.2.1.2//6.2.1.2//6高温充放电性能5.2.1.3//6.2.1.3//7低温充放电性能5.2.1.4//6.2.1.4//8绝热温升5.2.1.5//6.2.1.5//9能量保持与能量恢复能力5.2.1.6//6.2.1.6//10储存性能5.2.1.75.3.1.7/6.2.1.76.3.1.7/11循环寿命5.2.25.3.26.2.26.3.2全国团体标准信息平台T/FSYY0023—202113序号检验分类检验项目要求试验方法样品数量//12过充电5.2.3.15.3.3.1/6.2.3.16.3.3.1/13过放电5.2.3.25.3.3.2/6.2.3.26.3.3.2/14短路5.2.3.35.3.3.3/6.2.3.36.3.3.3/15挤压5.2.3.45.3.3.4/6.2.3.46.3.3.4/16自由跌落5.2.3.55.3.3.5/6.2.3.56.3.3.5/17低气压5.2.3.6//6.2.3.6//18加热5.2.3.7//6.2.3.7//19热失控5.2.3.85.3.3.7/6.2.3.86.3.3.7/20室温放电容量5.3.1.1//6.3.1.1//211C1放电容量5.3.1.2//6.3.1.2//22高温放电容量5.3.1.3//6.3.1.3//23低温放电容量5.3.1.4//6.3.1.4//24荷电保持能力及荷电恢复能力5.3.1.5//6.3.1.5//25长期贮存后荷电恢复能力5.3.1.6//6.3.1.6//26绝缘性能5.3.1.8/5.4.1.26.3.1.8/6.4.1.227耐压性能5.3.1.9/5.4.1.36.3.1.9/6.4.1.328盐雾与高温高湿/5.3.3.6//6.3.3.6/29IP防护等级/5.3.3.8//6.3.3.8/30监测与报警保护/5.4.1.4////出厂检验7.2.1产品应由检验部门检查合格后方能出厂，并应附有产品质量合格证。7.2.2产品应按批进行检验，每批应保证为同一工艺方法生产的同一型号的产品。全国团体标准信息平台T/FSYY0023—2021147.2.3在出厂检验中，若有一项或一项以上不合格时，应将该产品退回返修，修复后进行复检。若再次检验仍有一项或一项以上不合格，则判定该产品为不合格。7.2.4供方若对检验结果有异议时，应在备查样品保存时间内提出，由供需双方协商处理。型式检验7.3.1检验条件有下列情况之一应进行型式检验：a)新产品鉴定或产品的改型设计、结构、工艺、材料有较大变动后的生产定型检验时；b)产品停止生产半年以上又恢复生产时；c)正式生产时，每两年至少进行一次型式检验；d)出场检验结果与上次型式检验有较大差异时；e)合同环境下用户提出要求时。7.3.2判定规则产品的型式检验应全部合格。如有一项不合格时，允许重新抽取加倍数量的产品，对该不合格项目进行复检。如仍不合格，则本次产品型式检验判为不合格。8标志、包装、运输、贮存和随行文件标志8.1.1在产品的醒目部位应清晰和永久性地标上可溯源的特征符号标志，电池包外表面应有下列标志：a)制造厂名或商标；b)产品名称与型号；c)标称电压与额定容量；d)正负极性标志；e)制造日期或批号；f)环保标志（回收标志）；g)必要的警示说明；h)最大工作电流；i)电池包编码号；j)梯次利用电池标志；k)执行文件编号、年号；l)对外接动力线缆、控制线缆的接口标志。8.1.2外包装标志产品外包装应有以下标志：a)制造厂名与厂址；b)产品名称；c)型号规格；d)文件编号、名称（也可标在产品或说明书上）；e)箱体尺寸（长、宽、高）及体积；f)数量；g)每箱净重与毛重；h)“小心轻放”“怕湿”等储运图示标志；i)出厂日期；j)邮编与联系方式。8.1.3合同环境下可按需方要求标志。包装8.2.1出厂产品应附有产品合格证、装箱单、产品说明资料。全国团体标准信息平台T/FSYY0023—2021158.2.2每只产品都应采用单个小包装，外用纸箱或其他箱包装，捆扎牢固。特殊情况，可根据需方（合同）要求确定。运输8.3.1装有产品的包装箱应按照GB/T191的规定进行装卸和运输。搬运时，不应抛掷。在运输过程中应防止剧烈振动、冲击或挤压，不应日晒、雨淋，不得倒置，应远离热源，严禁与易燃物品和活性化学品混装运输。8.3.2运输车辆应按JT/T617.7规定的要求配置灭火器等消防设备。8.3.3运输中应对电气接口进行保护，防止碰撞、跌落。8.3.4运输时剩余电量应在20%～50%。贮存8.4.1产品应贮存在环境温度5℃～35℃、相对湿度不大于75%、通风、清洁、干燥的，并能防雨雪的室内，不应与酸、碱等腐蚀性物质或起尘物品存放在一起。不应受阳光直射，离火源和热源（暖气设备等）不得少于2m。8.4.2电贮存期间，剩余电量宜在40%～50%。8.4.3从制造之日起，宜每储存6个月，按制造商要求补充电。8.4.4不应倒置或卧放，避免机械冲击或重压。随行文件每批产品应附有随行文件，其中除应包括供方信息、产品信息、出厂日期或包装日期外，还宜包括：a)装箱单；b)产品质量保证书：1)产品的主要性能及技术参数；2)产品获得的质量认证及带供方技术监督部门检印的各项分析检验结果。c)产品合格证：1)检验项目及其结果或检验结论；2)批量或批号；3)检验日期；4)检验员签名或盖章。d)使用说明书；e)其他。9订货单内容需方可根据自身的需要，在订购本文件所列产品的订货单内，列出如下内容：a)产品名称；b)数量；c)质量要求；d)其他。全国团体标准信息平台T/FSYY0023—202116参考文献[1]GB/T31467.1电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用测试规程[2]GB/T31485电动汽车用动力蓄电池安全要求及试验方法[3]GB/T36276电力储能用锂离子电池[4]GB/T36945电动自行车用锂离子蓄电池词汇[5]GB/T36972电动自行车用锂离子蓄电池全国团体标准信息平台
