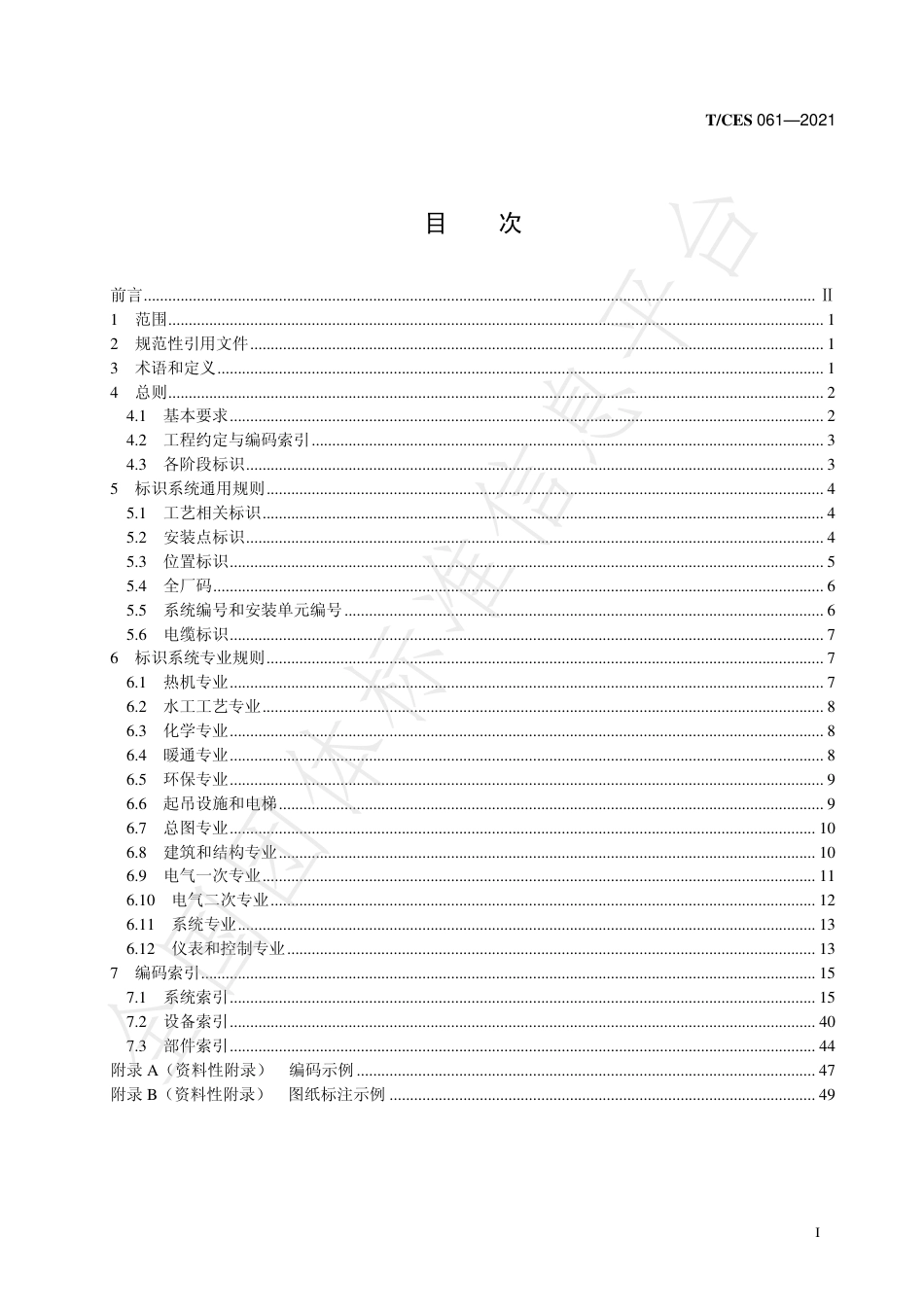

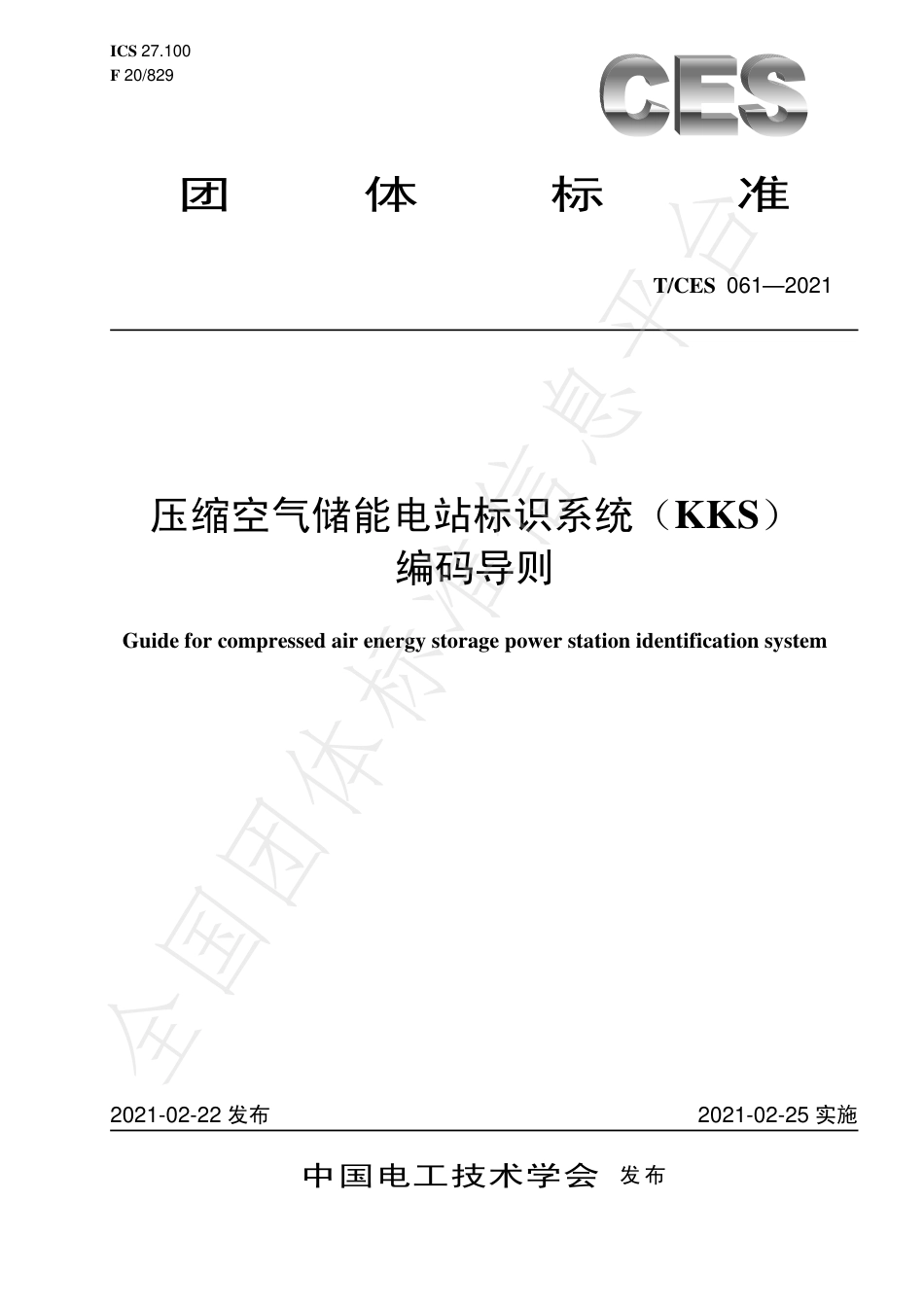

ICS27.100F20/829团体标准T/CES061—2021压缩空气储能电站标识系统（KKS）编码导则Guideforcompressedairenergystoragepowerstationidentificationsystem2021-02-22发布2021-02-25实施中国电工技术学会发布全国团体标准信息平台T/CES061—2021I目次前言....................................................................................................................................................................Ⅱ1范围................................................................................................................................................................12规范性引用文件............................................................................................................................................13术语和定义....................................................................................................................................................14总则................................................................................................................................................................24.1基本要求.................................................................................................................................................24.2工程约定与编码索引.............................................................................................................................34.3各阶段标识.............................................................................................................................................35标识系统通用规则........................................................................................................................................45.1工艺相关标识.........................................................................................................................................45.2安装点标识.............................................................................................................................................45.3位置标识.................................................................................................................................................55.4全厂码.....................................................................................................................................................65.5系统编号和安装单元编号.....................................................................................................................65.6电缆标识.................................................................................................................................................76标识系统专业规则........................................................................................................................................76.1热机专业.................................................................................................................................................76.2水工工艺专业.........................................................................................................................................86.3化学专业.................................................................................................................................................86.4暖通专业.................................................................................................................................................86.5环保专业.................................................................................................................................................96.6起吊设施和电梯.....................................................................................................................................96.7总图专业...............................................................................................................................................106.8建筑和结构专业...................................................................................................................................106.9电气一次专业.......................................................................................................................................116.10电气二次专业.....................................................................................................................................126.11系统专业.............................................................................................................................................136.12仪表和控制专业.................................................................................................................................137编码索引......................................................................................................................................................157.1系统索引...............................................................................................................................................157.2设备索引...............................................................................................................................................407.3部件索引...............................................................................................................................................44附录A（资料性附录）编码示例................................................................................................................47附录B（资料性附录）图纸标注示例........................................................................................................49全国团体标准信息平台T/CES061—2021II前言本标准按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出的规则起草。本标准由中国电工技术学会提出。本标准起草单位：清华大学、华能江苏能源开发有限公司、中盐金坛盐化有限责任公司、中国能源建设集团江苏省电力设计院有限公司、中国电工技术学会、西安交通大学、中盐华能储能科技有限公司、华能南京金陵发电有限公司。本标准主要起草人：梅生伟、蔺通、王国华、薛小代、贾红金、钱烽雷、吴斌、陈辉、李明佳、孙谊、张通、张学林、陈来军、麻林瑞、韩月峰、林迎虎、张凯、曾跞、左祥、杨清格勒、房久正、刘玉林、吴正源、李睿、李季、施文勇、杨学才、盛帮明、王玺、陆云、陆鑫、徐建旭、殷佳尉、霍晓东、王海涛、岳嵩。本标准为首次发布。全国团体标准信息平台T/CES061—20211压缩空气储能电站标识系统（KKS）编码导则1范围本标准规定了非补燃式和补燃式压缩空气储能电站标识系统编码的基本原则和方法。本标准适用于非补燃式和补燃式压缩空气储能电站工程设计、设备制造、施工、安装调试和运行维护等阶段的标识系统编码。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T50549—2010电厂标识系统编码标准3术语和定义GB/T50549界定的以及下列术语和定义适用于本文件。3.1压缩空气储能站compressed-airenergystoragestation利用电网负荷低谷期电能压缩空气，将高压空气密封在储气罐或储气井内，在电网负荷高峰期释放压缩空气能量的工业装置。3.2非补燃式压缩空气储能站non-supplementaryfiredcompressed～airenergystoragestation利用电网负荷低谷期电能压缩空气，将高压空气密封在储气罐或储气井内，在电网负荷高峰期释放压缩空气，无外部介质混合燃烧补充能量的工业装置。3.3补燃式压缩空气储能站supplementaryfiredcompressed-airenergystoragestation利用电网负荷低谷期电能压缩空气，将高压空气密封在储气罐或储气井内，在电网负荷高峰期释放压缩空气，有外部介质混合燃烧补充能量的工业装置。3.4压缩机compressor消耗电能，将自然环境中的空气按一定的压缩比，压缩至特定压力的工业装置。3.5膨胀机expansionengine利用压缩空气流动时的压力和速度变化，将压缩空气的内能及动能转化为机械能的工业装置。3.6膨胀机发电机expansionenginegenerator将膨胀机的机械能转化为电能的工业装置。3.7储气设备compressed-airstoragedevices全国团体标准信息平台T/CES061—20212利用封闭的地质构造或压力储罐接收、储存压缩空气的装置。3.8油气换热器oil-airheatexchanger利用导热油与压缩空气进行热量交换的装置，在压缩阶段回收压缩空气热量，降低压缩空气温度；在膨胀阶段释放热量，提高膨胀机入口空气温度。3.9气水换热器air-waterheatexchanger利用水与压缩空气进行热量交换的装置，在压缩阶段回收压缩空气热量，降低压缩空气温度；在膨胀阶段释放热量，提高膨胀机入口空气温度。3.10储热设备heatstoragedevices储存冷/热导热油，冷/热水的装置。3.11传热介质heattransfermedium储能站中，在系统内各部件之间用于传递热量的介质。3.12导热油heattransferoil又称热载体油，用于间接传递热量的一类热稳定性较好的专用油品。3.13熔盐moltensalt一种不含水的无机盐熔融体，通常由碱金属或碱土金属与卤化物、硅酸盐、碳酸盐、硝酸盐以及磷酸盐组成。3.14电缆标识identificationofcable用于标识电缆的类型及电缆的起点或终点的编码。3.15信号标识identificationofsignal用于标识信号的发出端或接受端设备及信号类型和状态的编码。4总则4.1基本要求4.1.1标识系统应满足工程设计、设备制造、施工、安装调试和运行维护各阶段的要求，应具有唯一性，并包含功能、逻辑位置、物理位置等信息。4.1.2电站标识系统分为工艺相关标识、安装点标识和位置标识三种电站标识类型。4.1.3标识系统用于如下对象：a）工艺的系统、设备和部件；b）电气仪控的系统、设备、电缆接线和信号类型；c）建（构）筑物。4.1.4标识系统编码工作应包括如下内容：a）确定标识对象及其编码；b）在工程文件和图纸上对标识对象进行标注；c）对系统、设备、部件进行编码，并将编码标注在设备铭牌上；全国团体标准信息平台
