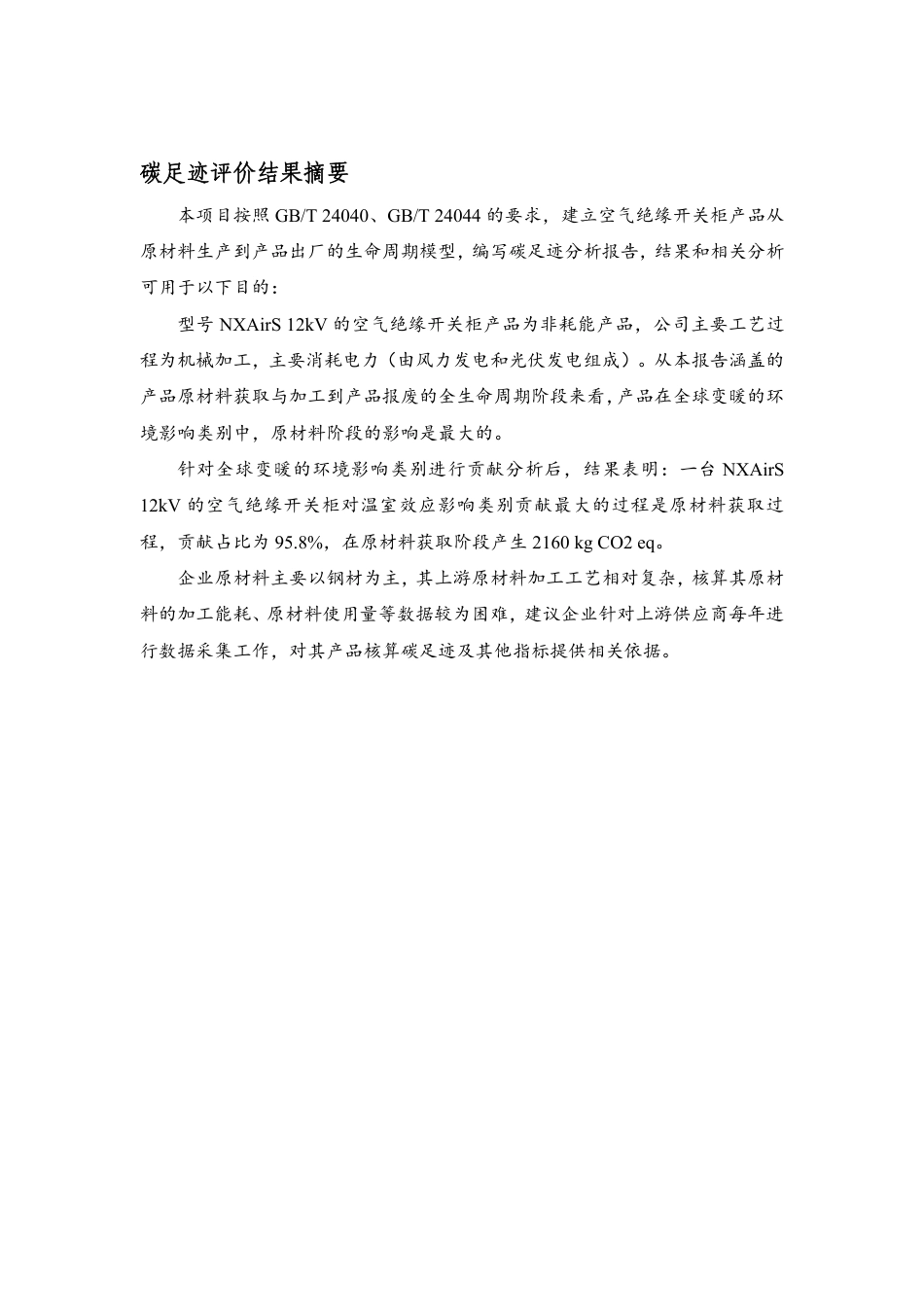

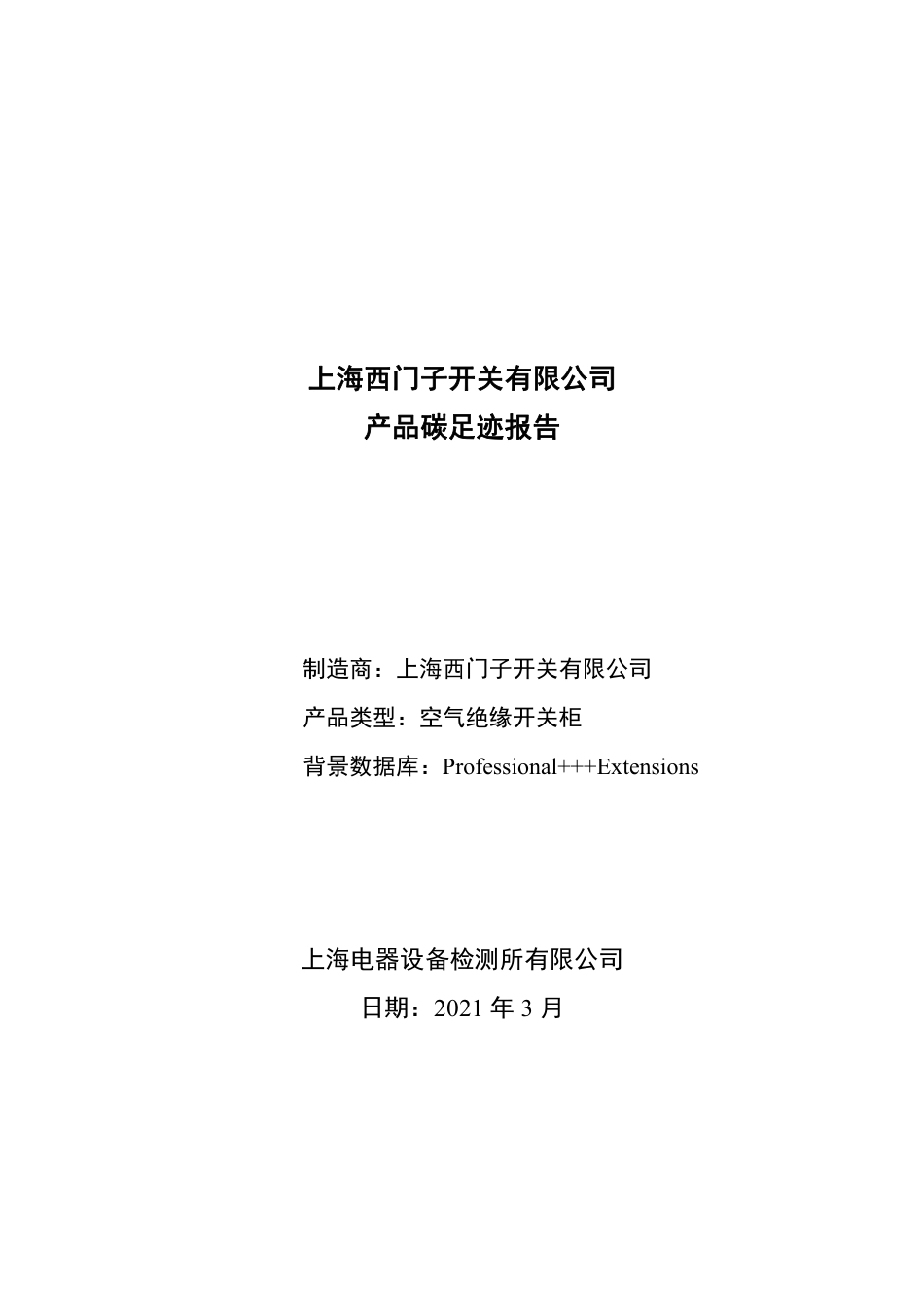

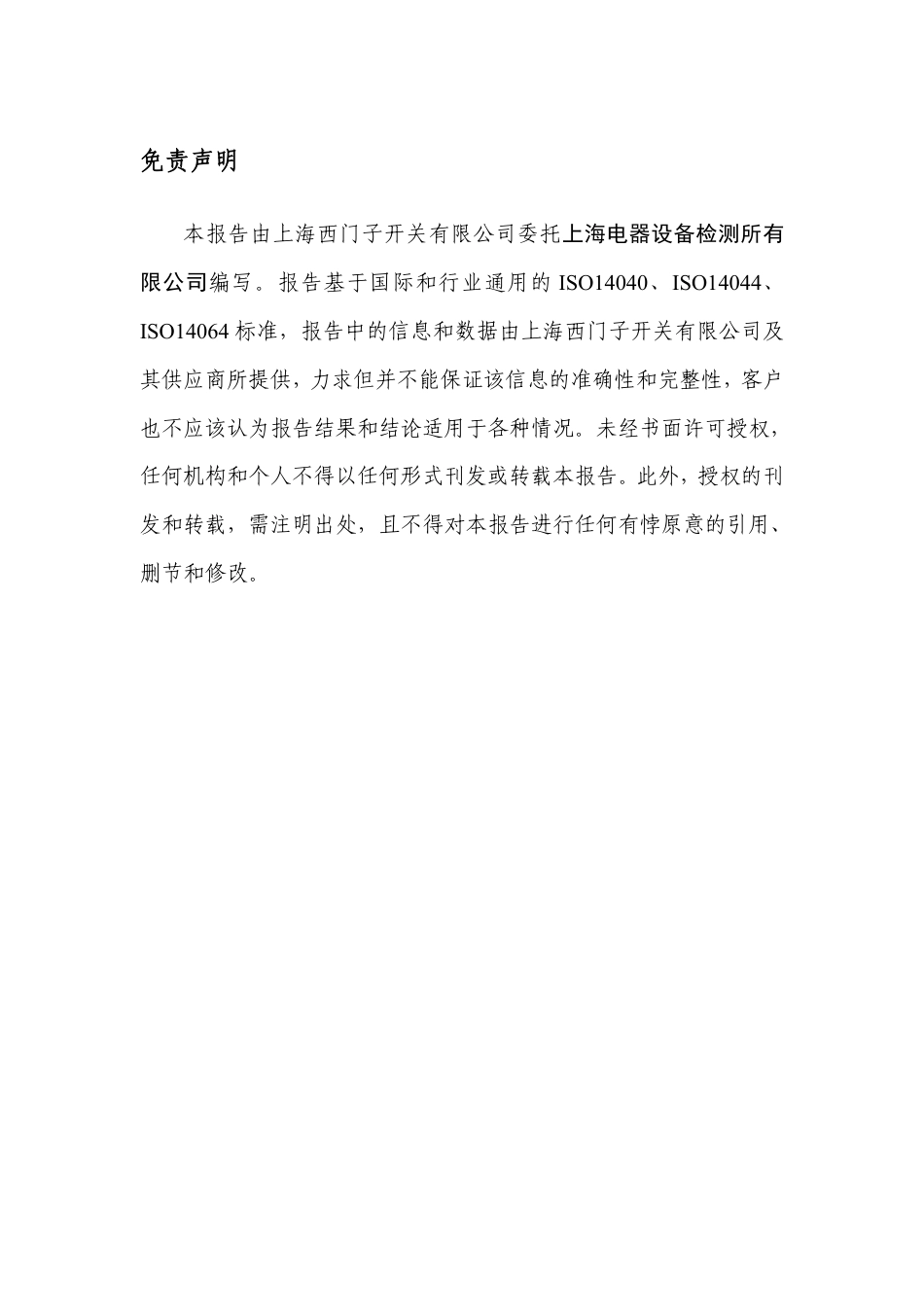

上海西门子开关有限公司产品碳足迹报告制造商：上海西门子开关有限公司产品类型：空气绝缘开关柜背景数据库：Professional+++Extensions上海电器设备检测所有限公司日期：2021年3月免责声明本报告由上海西门子开关有限公司委托上海电器设备检测所有限公司编写。报告基于国际和行业通用的ISO14040、ISO14044、ISO14064标准，报告中的信息和数据由上海西门子开关有限公司及其供应商所提供，力求但并不能保证该信息的准确性和完整性，客户也不应该认为报告结果和结论适用于各种情况。未经书面许可授权，任何机构和个人不得以任何形式刊发或转载本报告。此外，授权的刊发和转载，需注明出处，且不得对本报告进行任何有悖原意的引用、删节和修改。碳足迹评价结果摘要本项目按照GB/T24040、GB/T24044的要求，建立空气绝缘开关柜产品从原材料生产到产品出厂的生命周期模型，编写碳足迹分析报告，结果和相关分析可用于以下目的：型号NXAirS12kV的空气绝缘开关柜产品为非耗能产品，公司主要工艺过程为机械加工，主要消耗电力（由风力发电和光伏发电组成）。从本报告涵盖的产品原材料获取与加工到产品报废的全生命周期阶段来看，产品在全球变暖的环境影响类别中，原材料阶段的影响是最大的。针对全球变暖的环境影响类别进行贡献分析后，结果表明：一台NXAirS12kV的空气绝缘开关柜对温室效应影响类别贡献最大的过程是原材料获取过程，贡献占比为95.8%，在原材料获取阶段产生2160kgCO2eq。企业原材料主要以钢材为主，其上游原材料加工工艺相对复杂，核算其原材料的加工能耗、原材料使用量等数据较为困难，建议企业针对上游供应商每年进行数据采集工作，对其产品核算碳足迹及其他指标提供相关依据。1目录一、简介........................................................................................................................11.1企业简介...........................................................................................................11.2产品简介...........................................................................................................11.3产品工艺流程...................................................................................................2二、目的和范围............................................................................................................42.1目的...................................................................................................................42.2功能单位...........................................................................................................42.3评价边界范围...................................................................................................42.4数据取舍原则...................................................................................................42.5数据质量要求...................................................................................................52.5.1生产过程调查数据质量要求.................................................................52.5.2产品生命模型数据质量要求.................................................................52.5.3背景数据库质量要求.............................................................................62.6环境影响评价指标...........................................................................................62.6.1环境影响评价方法.................................................................................62.6.2环境影响评价指标.................................................................................6三、数据收集................................................................................................................73.1原材料获取及生产...........................................................................................73.2产品使用...........................................................................................................73.3生命末期...........................................................................................................7四、产品生命周期清单数据........................................................................................84.1原材料获取及生产...........................................................................................84.1.1原材料获取.............................................................................................84.1.2产品制造.................................................................................................84.2产品使用.........................................................................................................194.3生命末期.........................................................................................................19五、产品生命周期影响分析......................................................................................19六、解释......................................................................................................................236.1结论.................................................................................................................236.2假设和局限.....................................................................................................236.3数据质量评估表.............................................................................................231一、简介1.1企业简介上海西门子开关有限公司成立于1993年9月，是由西门子（中国）有限公司与上海电气集团股份有限公司共同投资组建的中外合资企业，西门子（中国）有限公司占55%股份，上海电气集团股份有限公司占45%股份。西门子开关公司位于上海市闵行经济技术开发区天宁路298号，占用的土地总面积为50000平方米。公司总投资2400万美元，注册资本为17.91亿美元，1994年4月开始生产。主要从事真空断路器和中压开关柜的设计、生产、销售、售后。从2008年起已连续被评为上海市高新技术企业。在过去的27年里，上海西门子开关有限公司坚持服务本土市场及客户的原则，为其提供了出色的产品与革新技术，同时满足客户需求，生产出卓越的可信赖的中压开关柜。通过向客户提供稳定运行的设备，帮助客户创造业务价值。上海西门子开关有限公司已推出许多高质量的开关柜和断路器，并成为市场上的一流产品，为不同工业的发展提供着持续的动力。上海西门子开关有限公司的产品被应用于多个国家重点项目及各种横跨中国的工业应用，例如电厂，变电站，轧钢厂，石油化工厂及造纸行业等。1.2产品简介上海西门子开关有限公司生产的中压开关柜是金属封闭开关设备，它对中压开关以外的其他设备，起到很好的绝缘性能，避免电弧烧穿电力设备，保障电力使用上的安全，同时也避免用电时，中压开关故障范围的扩大。中压开关柜是由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。2图1开关柜产品1.3产品工艺流程其主要生产流程图如下：（1）中高压开关柜生产工艺流程图2中压开关柜生产工艺流程图（2）工艺说明：3序号工序名称工序简述主要污染物排放1装配包括采购件物件及自制零件两部分装配。首先进行布线及柜体、开关柜部件、低压箱等部件装配；然后进行开关管的总成装配。在部件装配及总装配过程中包含导线压接、铭牌雕刻、铜排烘干工序（使用频率较低）。导线压接机工序涉及油墨、稀释剂和清洗剂的使用，主要成分为丁酮、乙醇等，导线压接过程中会产生的挥发性有机废气（G5）。雕刻机铭牌雕刻，在设备中编辑好代码，生成雕刻路径，然后自动进行机械雕刻，雕刻过程会产生少量的粉尘（G6）和边角料。电烘箱用于中压开关柜铜排烘干，电烘箱使用频率为2～3次/年，由于铜排上残有少量油类物质，烘干过程中会产生极少量的非甲烷总烃（G7）。零部件涉及使用少量酒精擦拭，擦拭过程中会产生少量的有机废气（G8）。废金属和废包装材料，丁酮和非甲烷总烃，粉尘和边角料2出厂试验出厂前按照图纸的性能参数进行性能检验及装配质量检验。/3装箱发货完成装配和试验后，产品装箱后置于成品仓库待发货。废包装材料4二、目的和范围2.1目的根据工厂对绿色设计产品的工作要求，产品生命周期评价（LifeCycleAssessment,碳足迹）是产品绿色设计、设计改进的一个重要工作。本报告按照GB/T24040、GB/T24044的要求，建立空气绝缘开关柜产品的生命周期模型，编写碳足迹评价报告，相关分析结果可用作以下目的。（1）通过对空气绝缘开关柜产品全生命周期（包括资源开采、零部件和原辅料生产、产品生产、产品使用、产品生命末期处理以及运输过程）的评价，为产品设计、工艺技术评价、生产管理、原料采购等工作提供评价依据和改进建议。（2）本报告中包含全球变暖潜势（GWP）指标结果，可为企业产品碳足迹认证的提供数据基础。2.2功能单位在碳足迹分析中，功能单位是对产品系统中输出功能的度量。功能单位的基本作用是在进行碳足迹提供一个统一计量输入和输出的基准。功能单位必须是明确的计量单位并且是可测量的，以保证碳足迹分析结果的可比性。本报告采用瓶为功能（声明）单位。2.3评价边界范围空气绝缘开关柜产品生命周期系统边界包括三个阶段：原材料获取生产、产品使用、生命末期。2.4数据取舍原则在选定系统边界和环境影响评价指标的基础上，可规定一套数据取舍准则，忽略对评价结果影响较小的因素，从而简化数据收集和评价过程。本项目数据取舍原则如下：（a）原则上可忽略对碳足迹结果影响不大的能耗、零部件、原辅料、使用阶段耗材等消耗。例如，小于产品重量1％的普通物耗可忽略、含有稀贵金属（如金银铂钯等）或高纯物质（如纯度高于99.99％）的物耗小于产品重量0.1％时可忽略（同类物料，如芯片、螺钉，应该按此类物料合计重量判断），但总共忽略的物耗推荐不超过产品重量的5％；5（b）道路与厂房等基础设施、生产设备、厂区内人员及生活设施的消耗和排放，可忽略；（c）原则上包括与所选环境影响类型相关的所有环境排放，但在估计排放数据对结果影响不大的情况下（如小于1％时）可忽略，但总共忽略的排放推荐不超过对应指标总值的5％。2.5数据质量要求2.5.1生产过程调查数据质量要求（a）技术代表性：数据需反映实际生产情况，即体现实际工艺流程、技术和设备类型、原料与能耗类型、生产规模等因素的影响；（b）数据完整性：按照环境影响评价指标、数据取舍准则，判断是否已收集各生产过程的主要消耗和排放数据。缺失的数据需在本项目碳足迹报告中说明；（c）数据准确性：零部件、辅料、能耗、包装、原料与产品运输等数据需采用企业实际生产统计记录，环境排放数据优先采用环境监测报告。所有数据均详细记录相关的数据来源和数据处理算法。估算或引用文献的数据需在本项目碳足迹报告中说明；（d）数据一致性：每个过程的消耗与排放数据需保持一致的统计标准，即基于相同产品产出、相同过程边界、相同数据统计期。存在不一致情况时需在碳足迹报告中说明。2.5.2产品生命模型数据质量要求（a）生命周期代表性：产品碳足迹模型尽量反映产品供应链的实际情况。重要的外购零部件和原辅料的生产过程数据需尽量调查供应商，或是由供应商提供经第三方独立验证的碳足迹报告，在无法获得实际生产过程数据的情况下，可采用背景数据，但需对背景数据来源及采用依据进行详细说明。如未能调查的重要供应商需在本项目碳足迹报告中说明；（b）模型完整性：依据系统边界定义和数据取舍准则，产品碳足迹模型需包含所有主要过程，包括从资源开采开始的主要原材料和能源生产、主要零部件和原辅料生产、产品生产以及运输过程。如果是可以交付给消费者直接使用的产6品，还需包含产品使用、废弃处理过程；（c）背景数据准确性：重要物料和能耗的上游生产过程数据优先选择代表原产地国家、相同生产技术的公开基础数据库，数据的年限优先选择近年数据。仅在没有符合要求的背景数据的情况下，可以选择代表其他国家、代表其他技术的数据作为替代，并需在碳足迹报告中说明；（d）模型一致性：如果模型中采用了多种背景数据库，需保证各数据库均支持所选的环境影响类型指标。如果模型中包含分配和再生过程建模，需在碳足迹报告中说明。2.5.3背景数据库质量要求（a）完整性：背景数据库一般至少包含一个国家或地区的数百种主要能源、基础原材料、化学品的开采、制造和运输过程，以保证背景数据库自身的完整性；（b）准确性：背景数据库需采用来自本国或本地区的统计数据、调查数据和文献资料，以反映该国家或地区的能源结构、生产系统特点和平均的生产技术水平；（c）一致性：背景数据库需建立统一的数据库生命周期模型，以保证模型和数据的一致性。2.6环境影响评价指标2.6.1环境影响评价方法1、CML2001：CML2001是一种影响评估方法，它将定量建模限制在因果链的早期阶段，以限制不确定性。根据共同机制（如气候变化）或普遍接受的分组（如生态毒性），结果按中点分类。2、ISO14067：ISO14067规定了产品碳足迹量化的原则、要求和指南。该标准的目的是量化与产品生命周期阶段相关的温室气体排放量2.6.2环境影响评价指标温室气体（碳足迹）【Greenhousegases(carbonfootprint)】7三、数据收集3.1原材料获取及生产该产品原材料数据来源于产品BOM表，产品BOM表信息数据是由企业工程师根据空气绝缘开关柜产品实际的组成部件及零部件原材料属性和零部件质量汇总而得。上游原材料生产过程中的环境影响数据采用GaBi软件数据库中的数据。产品制造过程中的数据是根据企业生产工艺以及生产过程中实际消耗的能源和资源数据采集而得。3.2产品使用产品在使用过程中为辅助使用的产品，不消耗能源。3.3生命末期生命末期考虑产品在废弃阶段拆解处理使用的能资源消耗，相关数据由企业工程师按照产品拆解情况估算而得，该部分数据结合GaBi数据库中的数据。8四、产品生命周期清单数据4.1原材料获取及生产4.1.1原材料获取类型名称型号数量（件）质量（kg）空气绝缘开关柜高压开关柜NXAirS17004.1.2产品制造模块零部件名称材质单个质量/kg数量（个）A7E0019006270低压室端柜小封板敷铝锌钢板0.4671A7E0016602593标准件钢0.0072A7E0087457800标准件钢0.0082A7E0004700137标准件钢0.0971A7E0011027970锁板热轧钢板0.041A7E0019006260走线支架冷轧钢板0.4882A7E0019090483低压门焊接钢9.8351A7E4000000810标准件钢0.0064A7E4113410637标准件钢0.0062A7E4108010716标准件钢0.0022A7E4025010171标准件钢0.0044A7E4025010201标准件钢0.0042A7E4102211755标准件钢0.0032A7E4704610006标准件钢0.0024A7E4704610008标准件钢0.0021A7E0019000110低压室锁盒敷铝锌钢板0.2671A7E0019006070低压室上角板冷轧钢板0.0832A7E0019006080低压室左下角板冷轧钢板0.1681A7E0019006200低压室元件安装板敷铝锌钢板14.0961A7E0019006210低压室底横梁敷铝锌钢板1.2091A7E0019006220低压室左侧板敷铝锌钢板5.6511A7E0019006230低压室右侧板敷铝锌钢板6.2441A7E0019006250铰链板敷铝锌钢板1.219A7E0019006290低压室右下角板冷轧钢板1781A7E0019080200低压密封圈EPDM0.0261A7E0019080210低压密封圈EPDM0.0071A7E0008310011标准件钢0.0028A7E0016602593标准件钢0.0032A7E4000000810标准件钢0.0067A7E4033510201标准件钢0.0037A7E0094068080标准件钢0.0031A7E4102211754标准件钢0.00327A7E4022210830标准件钢0.0031A7E0019000770低压室后顶部盖板敷铝锌钢板0.2831A7E0087457800标准件钢0.0033A7E4704610008标准件钢0.0023A7E4025010201标准件钢0.0033A7E0019000140低压室二次线托架冷轧钢板0.1312A7E0019000180低压室二次线支架敷铝锌钢板0.1752A7E0019000190低压室左右支架敷铝锌钢板0.1372A7E4108910499标准件钢0.00325A7E0008310011标准件钢0.00324A7E4009110175标准件钢0.0042A7E4704610006标准件钢0.0022A7E0019010440装饰板冷轧钢板0.9361A7E0019010610装饰板支撑敷铝锌钢板0.0252A7E0094068080标准件钢0.0032A7E4101810437标准件钢0.0032A7E0019004010支架冷轧钢板0.1131A7E0019001440高压门竖直板敷铝锌钢板0.6351A7E0019003360底盘车连锁板冷轧钢板0.1821A7E0019003400操作孔旋转堵板冷轧钢板0.0661A7E0019005420高压门旋转右支架冷轧钢板1.8921A7E0019005470锁板冷轧钢板0.051A7E0019005720高压门加强板冷轧钢板2.4431A7E0019005730高压门加强板冷轧钢板0.9551A7E0019062453高压门滑板焊接钢0.224110A7E0019062473高压门连锁装配钢0.2791A7E0019062483高压门连锁钢0.181A7E0019065753断路器高压门焊接钢30.0831A7E0019065763门铰链钢0.1135A7E0076113480标准件钢0.0022A7E0087457800标准件钢0.0027A7E0087495730标准件钢0.1081A7E0094604340连接件冷拉圆钢0.521A7E0094604880盖板冷轧钢板0.051A7E0011003250铆钉插座冷拉圆钢0.0042A7E0081776050把手ABS0.081A7E4001110207标准件钢0.0031A7E4010117176标准件钢0.0061A7E4013410149标准件钢0.0032A7E4023310279标准件钢0.0052A7E4024010171标准件钢0.0081A7E4025010201标准件钢0.00214A7E4025010239标准件钢0.0041A7E4033510171标准件钢0.0032A7E4036000143标准件钢0.0062A7E4036300201标准件钢0.0053A7E4102211755标准件钢0.0032A7E4108910716标准件钢0.0036A7E4700871307标准件钢0.0081A7E4704610008标准件钢0.00214A7E4704610010标准件钢0.0031A7E4704610012标准件钢0.0032A7E0019003390压板敷铝锌钢板0.291A7E0019080150观察窗钢化玻璃0.1821A7E4108010716标准件钢0.0022A7E4025010201标准件钢0.0034A7E4704610008标准件钢0.0034A7E0019009860导轨支架敷铝锌钢板0.9881A7E4025010201标准件钢0.003611A7E4108910716标准件钢0.0022A7E4704610008标准件钢0.0036A7E0019002430固定支架热轧钢板0.0531A7E0019007870左导轨冷轧钢板0.9551A7E0019009650左导轨支架敷铝锌钢板2.2311A7E0019015120联锁块冷拉方钢0.0621A7E0019065463销柱支撑焊接钢0.3541A7E0019065493活门驱动装配钢0.6481A7E0019067040底盘车接地连接排铜0.4261A7E0019067050竖直接地连接排铜0.131A7E0076180040弹簧钢0.081A7E0087408840标准件钢0.0031A7E0094068080标准件钢0.00310A7E4001110205标准件钢0.0025A7E4001110207标准件钢0.0051A7E4010110207标准件钢0.0035A7E4025010201标准件钢0.00620A7E4033510024标准件钢0.0021A7E4036300201标准件钢0.0051A7E4102211754标准件钢0.0044A7E4113410637标准件钢0.0051A7E4704610008标准件钢0.00325A7E0019065473销柱支撑焊接右钢0.3541A7E0019065443活门驱动装配右钢0.6481A7E0019015470联锁块右冷拉方钢0.0621A7E0019007880右导轨冷轧钢板1.0961A7E0019001750固定支架右热轧钢板0.0531A7E0019009110右导轨支架敷铝锌钢板2.2311A7E0076180040弹簧右钢0.081A7E0094068080标准件钢0.00310A7E0087408840标准件钢0.0051A7E4036300201标准件钢0.0031A7E4033510024标准件钢0.0062A7E4001110205标准件钢0.002512A7E4102211754标准件钢0.0042A7E4025010201标准件钢0.00616A7E4010110207标准件钢0.0032A7E4704610008标准件钢0.00321A7E0019067010连接排铜0.3031A7E0019067060连接排铜0.1661A7E4001110207标准件钢0.0061A7E4001110209标准件钢0.0042A7E4025010201标准件钢0.0033A7E4113410637标准件钢0.0026A7E0019008710左侧板敷铝锌钢板16.7591A7E0019008200手车室顶板敷铝锌钢板10.351A7E0019008720右侧板敷铝锌钢板16.7471A7E0019008730手车室底板敷铝锌钢板10.9521A7E0019008180小侧板左敷铝锌钢板3.7421A7E0019008190小侧板右敷铝锌钢板3.661A7E0019008220通道板左敷铝锌钢板2.0091A7E0094068080标准件钢0.00344A7E0016549640套筒冷拉圆钢0.0036A7E0019004620前上顶板敷铝锌钢板1.5281A7E0019008160顶板敷铝锌钢板2.2761A7E0019009600通道板右敷铝锌钢板2.0171A7E4000210211标准件钢0.0046A7E4113410637标准件钢0.0036A7E4033510201标准件钢0.00337A7E4704610008标准件钢0.00228A7E4001110207标准件钢0.00414A7E4025010201标准件钢0.00414A7E4033510239标准件钢0.0034A7E4108910716标准件钢0.0044A7E4102211754标准件钢0.00365A7E4070510176标准件钢0.0043A7E0019065373二次盖板钢5.6641A7E0019009450二次护板底敷铝锌钢板1.381113A7E0094620780标识聚酰胺60.0621A7E4001110146标准件钢0.0031A7E0019004790连锁板冷轧钢板0.3251A7E0094632490扇形板钢板0.0541A7E0094632500扇形板钢板0.0482A7E0019004760操作轴六角钢1.1551A7E0019002910连锁版敷铝锌钢板0.0421A7E0019063073轴套焊接钢0.0351A7E4001110147标准件钢0.0031A7E0004900024标准件塑料0.0081A7E0004900091标准件塑料0.0061A7E0016172433软管拐头PA60.0361A7E0019002700固定板冷轧钢板0.1461A7E0019003630压板敷铝锌钢板0.0911A7E0019080160波纹管PVC0.081A7E4000000810标准件钢0.0053A7E4720531630标准件钢0.0031A7E0094068080标准件钢0.0042A7E0019065520静触头铜0.756A7E4113510773标准件钢0.0026A7E4113410637标准件钢0.0026A7E4008110211标准件钢0.0046A7E4007810254标准件钢0.0046A7E0019009720活门右导板热轧钢板0.5341A7E0019009730活门左导板热轧钢板0.5341A7E4001110207标准件钢0.0044A7E4704610008标准件钢0.0024A7E4008110247标准件钢0.0034A7E4704610010标准件钢0.0034A7E4033510024标准件钢0.0054A7E0016606690绝缘套管PBT0.056A7E0019004270触臂铝棒0.6246A7E42501338001梅花触头铜0.326A7E0000007002卡簧钢0.011614A7E0008410015标准件钢0.0056A7E4108011119标准件钢0.0036A7E4111311058标准件钢0.0036A7E0019011120支架敷铝锌钢板2.241A7E0094010330连接排铜0.31A7E4001110207标准件钢0.0044A7E4023210279标准件钢0.0023A7E4113410637标准件钢0.0034A7E4113510880标准件钢0.0033A7E0019010250下隔板敷铝锌钢板6.431A7E4001110207标准件钢0.0052A7E4001110209标准件钢0.0034A7E4025010201标准件钢0.0032A7E4704610008标准件钢0.0038A7E0019008820手车室左端板冷轧钢板18.8881A7E0019008830电缆室左端板冷轧钢板25.3391A7E0019008840左端封柜冷轧钢板10.6681A7E4002510247标准件钢0.0044A7E4704610008标准件钢0.00249A7E4704610010标准件钢0.0034A7E4001110207标准件钢0.00349A7E4033510201标准件钢0.00212A7E4033510239标准件钢0.0054A7E4108910716标准件钢0.00849A7E4108910854标准件钢0.0024A7E0019010820上隔板敷铝锌钢板5.4771A7E4001110207标准件钢0.00310A7E4704610008标准件钢0.00210A7E0019060970接地排铜0.4051A7E0019067020连接排铜0.1231A7E4001110209标准件钢0.0041A7E4002510249标准件钢0.0021A7E4023210239标准件钢0.0031A7E4025010201标准件钢0.003215A7E4113410637标准件钢0.0023A7E4113510773标准件钢0.0052A7E0019005880电缆通道盖板敷铝锌钢板0.6821A7E0019005890二次盖板敷铝锌钢板0.4091A7E4025010201标准件钢0.0043A7E4704610008标准件钢0.0033A7E0016602553标准件钢0.00314A7E0019006450电缆室底板敷铝锌钢板9.3611A7E0019008660电缆室左侧板敷铝锌钢板20.8661A7E0019008670电缆室右侧板敷铝锌钢板20.9951A7E0019008680左侧支撑板冷轧钢板6.5321A7E0019008690右侧支撑板冷轧钢板6.571A7E0019008800电缆室底板支架敷铝锌钢板0.6232A7E0019008810电缆室底板支架敷铝锌钢板0.4422A7E0019010810盖板支架敷铝锌钢板1.0661A7E0094650940电缆室后梁敷铝锌钢板1.0091A7E4025010201标准件钢0.00432A7E4033510024标准件钢0.00318A7E4033510201标准件钢0.00395A7E4033510239标准件钢0.0044A7E4102211754标准件钢0.00314A7E4704610008标准件钢0.00332A7E0094068080标准件钢0.00461A7E4070510176标准件钢0.0038A7E0019005850电缆室底盖板冷轧不锈钢板0.8771A7E0019005860电缆室底盖板敷铝锌钢板1.6651A7E0019011130电缆室固定支架敷铝锌钢板1.5671A7E4001110207标准件钢0.0043A7E0016602563标准件钢0.00312A7E4704610008标准件钢0.0053A7E0019005070调节堵板敷铝锌钢板0.0591A7E0016601860连接排铜0.271A7E4025010201标准件钢0.0031A7E4704610008标准件钢0.002116A7E0019001910零序支架敷铝锌钢板0.7132A7E4033510239标准件钢0.0044A7E4002510266标准件钢0.0034A7E4108910854标准件钢0.0034A7E4704610010标准件钢0.0044A7E4108910716标准件钢0.0038A7E4704610008标准件钢0.0038A7E0019030243接地开关框架装配钢8.4591A7E0019030543开关轴装配钢4.1181A7E0019030563支撑装配钢7.861A7E0013918430弹簧钢0.051A7E0016127310驱动轴圆钢0.081A7E0011004540接地杆轴承热轧钢板0.221A7E4002510251标准件钢0.0041A7E4001110207标准件钢0.0024A7E4113410637标准件钢0.0034A7E4025010201标准件钢0.0034A7E0000049794标准件钢0.0021A7E4023210239标准件钢0.0051A7E4002510249标准件钢0.0031A7E0076462130标准件钢0.00212A7E0016601930电缆室接地排铜1.9921A7E4113510880标准件钢0.0044A7E4113510773标准件钢0.00210A7E4023210279标准件钢0.0034A7E4023210239标准件钢0.0035A7E4002510293标准件钢0.0022A7E4002510251标准件钢0.0055A7E0019001960支撑排铜0.5873A7E4113410637标准件钢0.0036A7E4004410211标准件钢0.0046A7E4025010201标准件钢0.0056A7E0016568490玻璃钢化玻璃0.021A7E0016568500弯板敷铝锌钢板0.546117A7E0019001230观察窗敷铝锌钢板16.2411A7E4001110207标准件钢0.00428A7E4002510245标准件钢0.0022A7E4025010201标准件钢0.0036A7E4108910716标准件钢0.00628A7E4700871307标准件钢0.0022A7E4704610008标准件钢0.00534A7E4704610010标准件钢0.0032A7E0087457800标准件钢0.0026A7E0094650910标准件钢0.0061A7E0019002060支撑板热轧钢板8.1091A7E4033510024标准件钢0.00212A7E4108910716标准件钢0.00512A7E4001110209标准件钢0.00612A7E4704610008标准件钢0.00212A7E0019009900安装板冷轧钢板6.1271A7E0019009490接地开关垫板冷轧钢板1.3271A7E4001110207标准件钢0.00313A7E4001110209标准件钢0.0065A7E4007810207标准件钢0.00224A7E4033510024标准件钢0.0062A7E4033510201标准件钢0.0034A7E4113410637标准件钢0.00624A7E4704610008标准件钢0.00318A7E4070510176标准件钢0.0082A7E0019001100母线室盖板敷铝锌钢板5.9051A7E0019008750支撑板后侧敷铝锌钢板1.8861A7E0019008760支撑板后上敷铝锌钢板1.3532A7E0019009890BBC支撑板敷铝锌钢板9.331A7E4025010201标准件钢0.00311A7E4033510201标准件钢0.0067A7E0016602593标准件钢0.0028A7E4102211754标准件钢0.00614A7E4704610008标准件钢0.0031118A7E0094068080标准件钢0.00611A7E0019009550活门盖板敷铝锌钢板1.0132A7E0019009560活门机构拐臂冷轧钢板0.0492A7E0019009570活门机构拐臂左冷轧钢板0.2922A7E0019009610活门导杆钢0.8972A7E0019009620活门导杆支架热轧钢板0.132A7E4036300201标准件钢0.0034A7E4108910716标准件钢0.0064A7E0076010470标准件钢0.0024A7E0094068080标准件钢0.0064A7E4544490100标准件钢0.0032A7E0019009190后支撑板敷铝锌钢板6.8771A7E0019009200前支撑板敷铝锌钢板6.8261A7E0019009523斜顶吸收模块钢35.9971A7E4001110207标准件钢0.00325A7E4033510201标准件钢0.00610A7E4704610008标准件钢0.00227A7E0094068080标准件钢0.0032A7E0019006860右护板敷铝锌钢板0.1911A7E0019006850左护板敷铝锌钢板0.1911A7E0019006790顶盖板敷铝锌钢板1.2051A7E0019001180顶盖板敷铝锌钢板0.7671A7E0019001190顶盖板敷铝锌钢板1.342A7E4544490100标准件钢0.0032A7E4542190100标准件钢0.0062A7E0008390001标准件钢0.0024A7E0016602593标准件钢0.00312A7E0087457800标准件钢0.00512A7E0016602553标准件钢0.0034A7E0019060490电缆连接母线铜1.4413A7E4113510880标准件钢0.0036A7E4002510292标准件钢0.0036A7E0019060480下分支母线铜2.1463A7E4113510880标准件钢0.002619A7E4002510292标准件钢0.0036A7E0019060360主母线铜5.5973A7E0019060210上分支母线铜3.6061A7E0019060220上分支母线L2铜4.171A7E0019060230上分支母线L3铜3.3451A7E0019005950支架敷铝锌钢板1.6871A7E4000210385标准件钢0.0033A7E4033510024标准件钢0.0042A7E4107310527标准件钢0.0023A7E4108011197标准件钢0.0023A7E4111311157标准件钢0.0033A7E0019001160后上盖板敷铝锌钢板11.2441A7E4704610010标准件钢0.0032A7E4108910716标准件钢0.00418A7E0016602553标准件钢0.00218A7E4002510245标准件钢0.00224.2产品使用产品在使用过程中不使用能源，为绝缘保护的一个配件。4.3生命末期名称单位数值废弃物运输距离km55拆解耗电kWh12五、产品生命周期影响分析根据本项目各阶段收集的数据资料，在GaBi软件中建立模型并得出生命特征化结果如下：图5-1生命周期建模总图20图5-2原材料阶段模型图5-3生产阶段模型21图5-4使用阶段模型图5-5回收利用阶段模型表5-1CML2001评估结果参数参数说明单位数值总流程生产阶段使用阶段废弃阶段GWP全球变暖kgCO2eq2.16×1032.07×10311.864.922GWP100years总数1.0原材料获取<LC>2.0加工<LC>3.0分销使用<LC>4.0废弃处理<LC>GlobalWarmingPotential[kgCO2-Equiv.]2,252.82,048.01,843.21,638.41,433.61,228.81,024.0819.2614.4409.6204.80.023六、解释6.1结论（1）根据计算，生产一件空气绝缘开关柜产品，在产品生产阶段产生2160kgCO2eq。（2）企业原材料主要以钢等金属材料为主，其上游原材料加工工艺相对复杂，核算其原材料的加工能耗、原材料使用量等数据较为困难，建议企业针对上游供应商每年进行数据采集工作，对其产品核算碳足迹及其他指标提供相关依据。（3）对于该产品碳足迹，生产过程的影响最大，占比为全生命周期的95.8%。6.2假设和局限本项目产品的碳足迹报告数据来自企业生产过程实际数据，背景数据来自德国的GaBi软件及其数据库。报告各个部分对数据的假设和局限进行了解释，对于未实际调研的部分，计算结果和实际环境表现有一定偏差，建议在企业的推动下，进一步完善调研缺失材料，有助于提高数据质量。6.3数据质量评估表项目描述模型完整性产品生命周期模型包括从资源开采开始的原材料和能源生产、零部件和原辅料生产、产品生产、产品使用、产品生命末期处理以及运输过程数据取舍准则物质重量小于总重量的1%，稀有和高纯成分物质小于总重量的0.1%，如产品中银质材料。数据准确性物料消耗/能源消耗环境排放物料重量大于5％产品重量，却未调查此物料上游生产过程/物料重量大于1％产品重量，却被忽24略的物料物料重量大于1％产品重量，且所选上游背景数据代表性不一致的采用的背景数据库Professional+++Extensions采用的碳足迹软件工具GaBits9.2.1.68评估结论数据70%上属于实测数据，建议对下游经销商及废弃物处理处置部分数据进行完整采集
