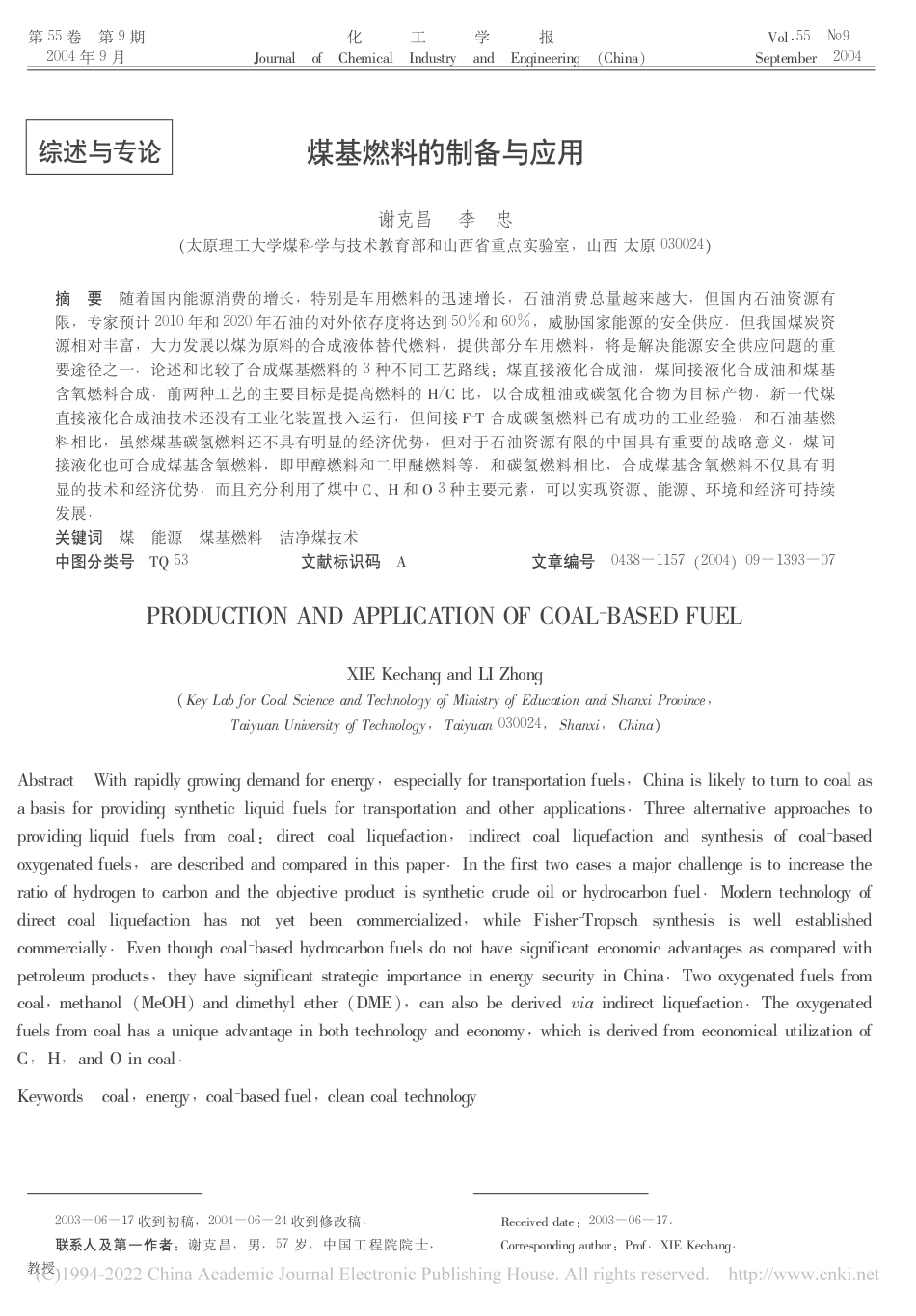

第55卷　第9期

2004年9月

化　　　工　　　学　　　报

Journal　of　Chemical　Industry　and　Engineering　（China）

Vol∙55　№9

September　2004

综述与专论煤基燃料的制备与应用

谢克昌　李　忠

（太原理工大学煤科学与技术教育部和山西省重点实验室山西太原 030024）

摘　要　随着国内能源消费的增长特别是车用燃料的迅速增长石油消费总量越来越大但国内石油资源有

限专家预计2010年和2020年石油的对外依存度将达到50％和60％威胁国家能源的安全供应．但我国煤炭资

源相对丰富大力发展以煤为原料的合成液体替代燃料提供部分车用燃料将是解决能源安全供应问题的重

要途径之一．论述和比较了合成煤基燃料的3种不同工艺路线：煤直接液化合成油煤间接液化合成油和煤基

含氧燃料合成．前两种工艺的主要目标是提高燃料的 H／C 比以合成粗油或碳氢化合物为目标产物．新一代煤

直接液化合成油技术还没有工业化装置投入运行但间接 F-T 合成碳氢燃料已有成功的工业经验．和石油基燃

料相比虽然煤基碳氢燃料还不具有明显的经济优势但对于石油资源有限的中国具有重要的战略意义．煤间

接液化也可合成煤基含氧燃料即甲醇燃料和二甲醚燃料等．和碳氢燃料相比合成煤基含氧燃料不仅具有明

显的技术和经济优势而且充分利用了煤中 C、H 和O3种主要元素可以实现资源、能源、环境和经济可持续

发展．

关键词　煤　能源　煤基燃料　洁净煤技术

中图分类号　TQ53　　　　　　　文献标识码　A文章编号　0438－1157 （2004） 09－1393－07

PRODUCTION AND APPLICATION OF COAL-BASED FUEL

XIE Kechang and LI Zhong

（ Key Lab for Coal Science and Technology of Ministry of Education and Shanxi Province

Taiyuan University of TechnologyTaiyuan030024 Shanxi China）

Abstract　With rapidly growing demand for energyespecially for transportation fuelsChina is likely to turn to coal as

a basis for providing synthetic liquid fuels for transportation and other applications．Three alternative approaches to

providing liquid fuels from coal：direct coal liquefactionindirect coal liquefaction and synthesis of coa-l based

oxygenated fuelsare described and compared in this paper．In the first two cases a major challenge is to increase the

ratio of hydrogen to carbon and the objective product is synthetic crude oil or hydrocarbon fuel．Modern technology of

direct coal liquefaction has not yet been commercializedwhile Fisher-Tropsch synthesis is well established

commercially．Even though coa-l based hydrocarbon fuels do not have significant economic advantages as compared with

petroleum productsthey have significant strategic importance in energy security in China．Two oxygenated fuels from

coalmethanol （MeOH） and dimethyl ether （DME）can also be derived via indirect liquefaction．The oxygenated

fuels from coal has a unique advantage in both technology and economywhich is derived from economical utilization of

CHand O in coal．

Keywords　coalenergycoa-l based fuelclean coal technology

　　2003－06－17收到初稿2004－06－24收到修改稿．

联系人及第一作者：谢克昌男57岁中国工程院院士

教授．

　　Received date：2003－06－17．

Corresponding author：Prof．XIE Kechang．

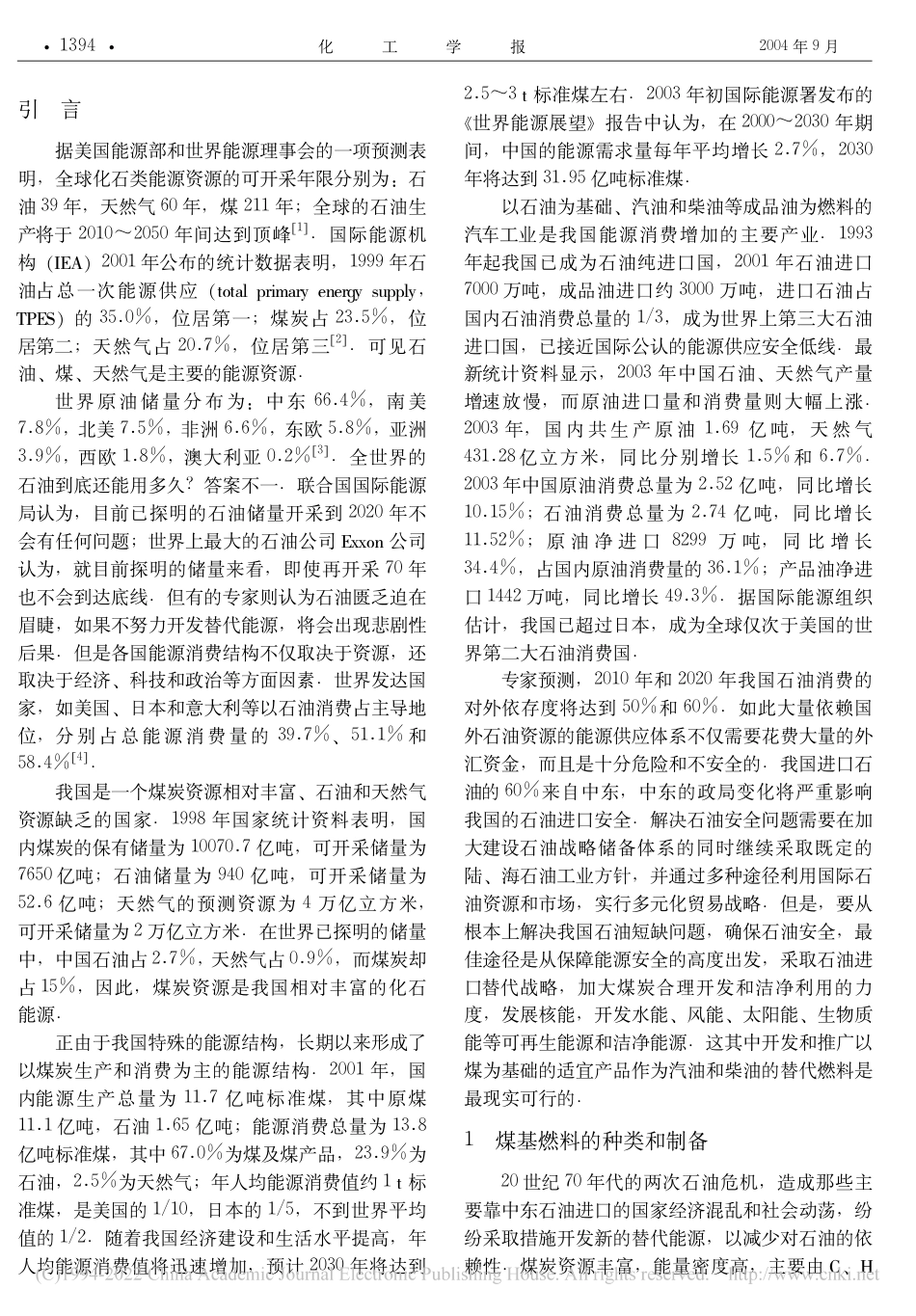

引　言

据美国能源部和世界能源理事会的一项预测表

明全球化石类能源资源的可开采年限分别为：石

油39年天然气60年煤211年；全球的石油生

产将于2010～2050年间达到顶峰［1］．国际能源机

构（IEA） 2001年公布的统计数据表明1999年石

油占总一次能源供应（total primary energy supply

TPES）的35∙0％位居第一；煤炭占23∙5％位

居第二；天然气占20∙7％位居第三［2］．可见石

油、煤、天然气是主要的能源资源．

世界原油储量分布为：中东 66∙4％南美

7∙8％北美7∙5％非洲6∙6％东欧5∙8％亚洲

3∙9％西欧1∙8％澳大利亚0∙2％［3］．全世界的

石油到底还能用多久？答案不一．联合国国际能源

局认为目前已探明的石油储量开采到2020年不

会有任何问题；世界上最大的石油公司 Exxon 公司

认为就目前探明的储量来看即使再开采70年

也不会到达底线．但有的专家则认为石油匮乏迫在

眉睫如果不努力开发替代能源将会出现悲剧性

后果．但是各国能源消费结构不仅取决于资源还

取决于经济、科技和政治等方面因素．世界发达国

家如美国、日本和意大利等以石油消费占主导地

位分别占总能源消费量的39∙7％、51∙1％和

58∙4％［4］．

我国是一个煤炭资源相对丰富、石油和天然气

资源缺乏的国家．1998年国家统计资料表明国

内煤炭的保有储量为10070∙7亿吨可开采储量为

7650亿吨；石油储量为940亿吨可开采储量为

52∙6亿吨；天然气的预测资源为4万亿立方米

可开采储量为2万亿立方米．在世界已探明的储量

中中国石油占2∙7％天然气占0∙9％而煤炭却

占15％因此煤炭资源是我国相对丰富的化石

能源．

正由于我国特殊的能源结构长期以来形成了

以煤炭生产和消费为主的能源结构．2001年国

内能源生产总量为11∙7亿吨标准煤其中原煤

11∙1亿吨石油1∙65亿吨；能源消费总量为13∙8

亿吨标准煤其中67∙0％为煤及煤产品23∙9％为

石油2∙5％为天然气；年人均能源消费值约1t 标

准煤是美国的1／10日本的1／5不到世界平均

值的1／2．随着我国经济建设和生活水平提高年

人均能源消费值将迅速增加预计2030年将达到

2∙5～3t 标准煤左右．2003年初国际能源署发布的

《世界能源展望》报告中认为在2000～2030年期

间中国的能源需求量每年平均增长2∙7％2030

年将达到31∙95亿吨标准煤．

以石油为基础、汽油和柴油等成品油为燃料的

汽车工业是我国能源消费增加的主要产业．1993

年起我国已成为石油纯进口国2001年石油进口

7000万吨成品油进口约3000万吨进口石油占

国内石油消费总量的1／3成为世界上第三大石油

进口国已接近国际公认的能源供应安全低线．最

新统计资料显示2003年中国石油、天然气产量

增速放慢而原油进口量和消费量则大幅上涨．

2003年国内共生产原油 1∙69 亿吨天然气

431∙28亿立方米同比分别增长1∙5％和6∙7％．

2003年中国原油消费总量为2∙52亿吨同比增长

10∙15％；石油消费总量为2∙74亿吨同比增长

11∙52％；原油净进口8299 万吨同比增长

34∙4％占国内原油消费量的36∙1％；产品油净进

口1442万吨同比增长49∙3％．据国际能源组织

估计我国已超过日本成为全球仅次于美国的世

界第二大石油消费国．

专家预测2010年和2020年我国石油消费的

对外依存度将达到50％和60％．如此大量依赖国

外石油资源的能源供应体系不仅需要花费大量的外

汇资金而且是十分危险和不安全的．我国进口石

油的60％来自中东中东的政局变化将严重影响

我国的石油进口安全．解决石油安全问题需要在加

大建设石油战略储备体系的同时继续采取既定的

陆、海石油工业方针并通过多种途径利用国际石

油资源和市场实行多元化贸易战略．但是要从

根本上解决我国石油短缺问题确保石油安全最

佳途径是从保障能源安全的高度出发采取石油进

口替代战略加大煤炭合理开发和洁净利用的力

度发展核能开发水能、风能、太阳能、生物质

能等可再生能源和洁净能源．这其中开发和推广以

煤为基础的适宜产品作为汽油和柴油的替代燃料是

最现实可行的．

1　煤基燃料的种类和制备

20世纪70年代的两次石油危机造成那些主

要靠中东石油进口的国家经济混乱和社会动荡纷

纷采取措施开发新的替代能源以减少对石油的依

赖性．煤炭资源丰富能量密度高主要由 C、H

·1394· 化　　　工　　　学　　　报　　2004年9月　

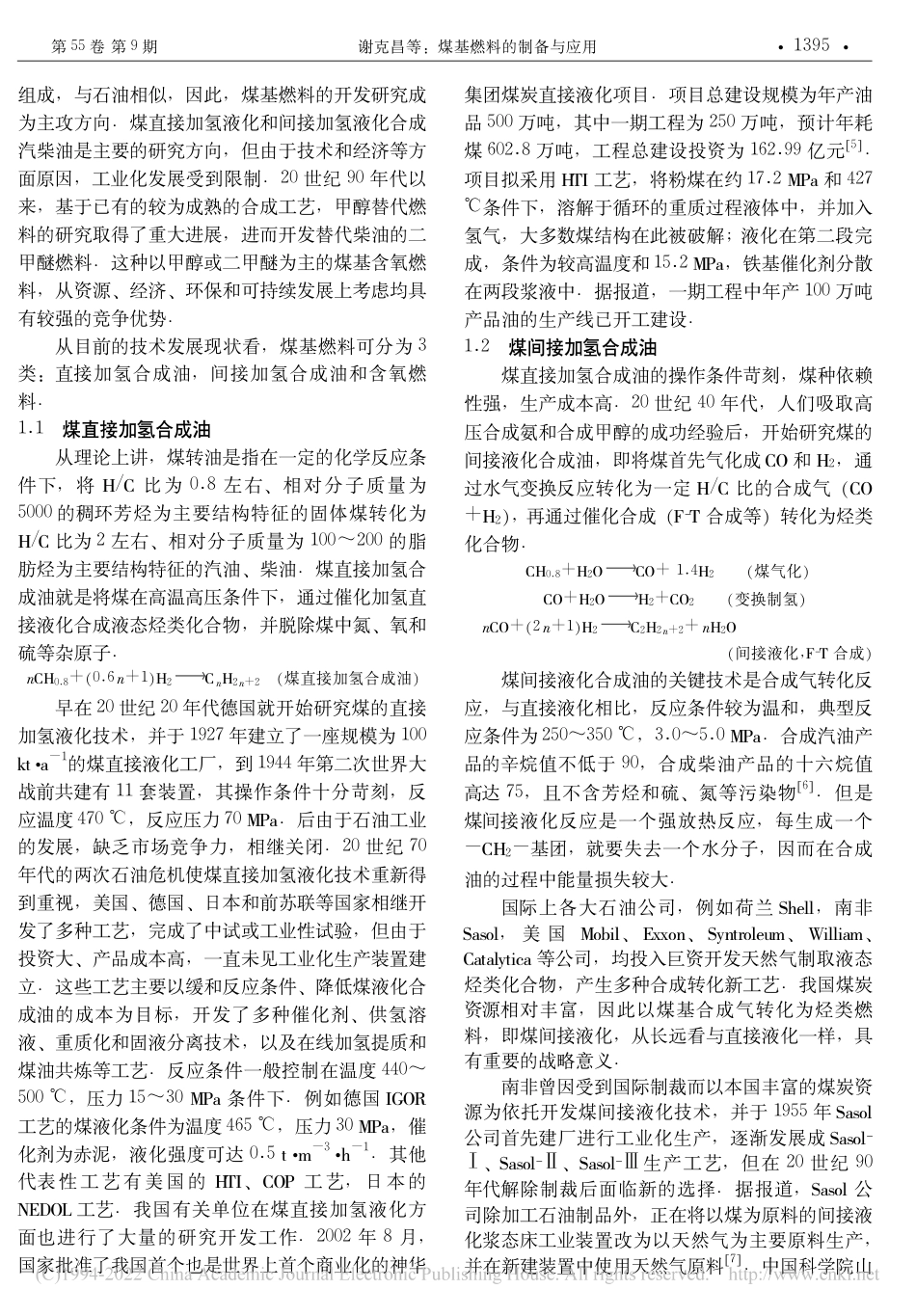

组成与石油相似因此煤基燃料的开发研究成

为主攻方向．煤直接加氢液化和间接加氢液化合成

汽柴油是主要的研究方向但由于技术和经济等方

面原因工业化发展受到限制．20世纪90年代以

来基于已有的较为成熟的合成工艺甲醇替代燃

料的研究取得了重大进展进而开发替代柴油的二

甲醚燃料．这种以甲醇或二甲醚为主的煤基含氧燃

料从资源、经济、环保和可持续发展上考虑均具

有较强的竞争优势．

从目前的技术发展现状看煤基燃料可分为3

类：直接加氢合成油间接加氢合成油和含氧燃

料．

1∙1　煤直接加氢合成油

从理论上讲煤转油是指在一定的化学反应条

件下将H／C 比为 0∙8左右、相对分子质量为

5000的稠环芳烃为主要结构特征的固体煤转化为

H／C 比为2左右、相对分子质量为100～200的脂

肪烃为主要结构特征的汽油、柴油．煤直接加氢合

成油就是将煤在高温高压条件下通过催化加氢直

接液化合成液态烃类化合物并脱除煤中氮、氧和

硫等杂原子．

nCH

0∙8

＋（0∙6n＋1）H

2CnH

2n＋2

　（煤直接加氢合成油）

早在20世纪20年代德国就开始研究煤的直接

加氢液化技术并于1927年建立了一座规模为100

kt·a－1

的煤直接液化工厂到1944年第二次世界大

战前共建有11套装置其操作条件十分苛刻反

应温度470℃反应压力70MPa．后由于石油工业

的发展缺乏市场竞争力相继关闭．20世纪70

年代的两次石油危机使煤直接加氢液化技术重新得

到重视美国、德国、日本和前苏联等国家相继开

发了多种工艺完成了中试或工业性试验但由于

投资大、产品成本高一直未见工业化生产装置建

立．这些工艺主要以缓和反应条件、降低煤液化合

成油的成本为目标开发了多种催化剂、供氢溶

液、重质化和固液分离技术以及在线加氢提质和

煤油共炼等工艺．反应条件一般控制在温度440～

500℃压力15～30MPa 条件下．例如德国 IGOR

工艺的煤液化条件为温度465℃压力30MPa催

化剂为赤泥液化强度可达0∙5t·m－3

·h－1

．其他

代表性工艺有美国的 HTI、COP 工艺日本的

NEDOL 工艺．我国有关单位在煤直接加氢液化方

面也进行了大量的研究开发工作．2002年8月

国家批准了我国首个也是世界上首个商业化的神华

集团煤炭直接液化项目．项目总建设规模为年产油

品500万吨其中一期工程为250万吨预计年耗

煤602∙8万吨工程总建设投资为162∙99亿元［5］．

项目拟采用 HTI 工艺将粉煤在约17∙2MPa 和427

℃条件下溶解于循环的重质过程液体中并加入

氢气大多数煤结构在此被破解；液化在第二段完

成条件为较高温度和15∙2MPa铁基催化剂分散

在两段浆液中．据报道一期工程中年产100万吨

产品油的生产线已开工建设．

1∙2　煤间接加氢合成油

煤直接加氢合成油的操作条件苛刻煤种依赖

性强生产成本高．20世纪40年代人们吸取高

压合成氨和合成甲醇的成功经验后开始研究煤的

间接液化合成油即将煤首先气化成 CO 和H

通

过水气变换反应转化为一定 H／C 比的合成气（CO

＋H

）再通过催化合成（F-T 合成等）转化为烃类

化合物．

0∙8

＋H

O CO＋1∙4H

　　（煤气化）

CO＋H

O H

＋CO

　　（变换制氢）

　nCO＋（2n＋1）H

2C2

2n＋2

＋nH

（间接液化F-T 合成）

煤间接液化合成油的关键技术是合成气转化反

应与直接液化相比反应条件较为温和典型反

应条件为250～350℃3∙0～5∙0MPa．合成汽油产

品的辛烷值不低于90合成柴油产品的十六烷值

高达75且不含芳烃和硫、氮等污染物［6］．但是

煤间接液化反应是一个强放热反应每生成一个

－CH

－基团就要失去一个水分子因而在合成

油的过程中能量损失较大．

国际上各大石油公司例如荷兰 Shell南非

Sasol 美国 Mobil、 Exxon、 Syntroleum、 William、

Catalytica 等公司均投入巨资开发天然气制取液态

烃类化合物产生多种合成转化新工艺．我国煤炭

资源相对丰富因此以煤基合成气转化为烃类燃

料即煤间接液化从长远看与直接液化一样具

有重要的战略意义．

南非曾因受到国际制裁而以本国丰富的煤炭资

源为依托开发煤间接液化技术并于1955年Sasol

公司首先建厂进行工业化生产逐渐发展成 Saso-l

Ⅰ、Saso-l Ⅱ、Saso-l Ⅲ生产工艺但在20世纪90

年代解除制裁后面临新的选择．据报道Sasol 公

司除加工石油制品外正在将以煤为原料的间接液

化浆态床工业装置改为以天然气为主要原料生产

并在新建装置中使用天然气原料［7］．中国科学院山

·1395·

　第55卷第9期　　谢克昌等：煤基燃料的制备与应用
