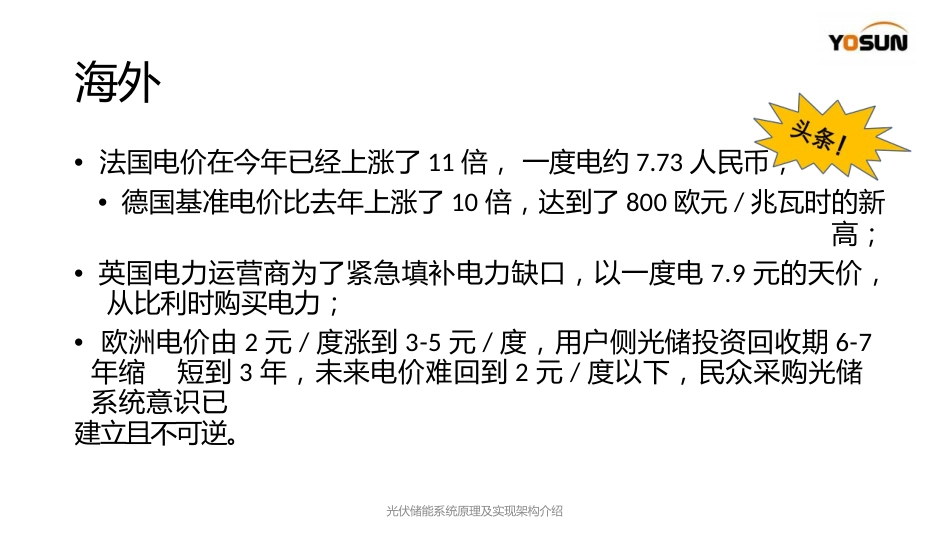

光伏储能系统原理及实现架构介绍LeoHuang2022/11/03光伏储能系统原理及实现架构介绍1.全球现状2.市场分析3.系统及原理介绍4.愿景分析5.Q&A光伏储能系统原理及实现架构介绍海外•法国电价在今年已经上涨了11倍,一度电约7.73人民币;•德国基准电价比去年上涨了10倍,达到了800欧元/兆瓦时的新高;•英国电力运营商为了紧急填补电力缺口,以一度电7.9元的天价,从比利时购买电力;•欧洲电价由2元/度涨到3-5元/度,用户侧光储投资回收期6-7年缩短到3年,未来电价难回到2元/度以下,民众采购光储系统意识已建立且不可逆。光伏储能系统原理及实现架构介绍今年7月份,国家电网就发布了《国家电网有限公司关于2022年年度预算第1次可再生能源电价附加补助资金拨付情况的公告》摘自住建部《建筑节能与可再生能源利用通用规范》(GB55015-2021)内容相关政策国内光伏储能系统原理及实现架构介绍10月16日,中国共产党第二十次全国代表大会在京召开。开幕会上,习近平总书记作二十大报告。二十大报告共分为十五章。其中,第十章详细介绍“推动绿色发展,促进人与自然和谐共生”。他表示,积极稳妥推进碳达峰碳中和,立定我国能源资源禀赋,坚持先立后破,有计划分步骤实施碳达峰行动,深入推进能源革命,加强煤炭清洁高效利用,加快规划建设新型能源体系,积极参与应对气候变化全球治理。国内光伏储能系统原理及实现架构介绍储能技术分类超级电容储能储冷铅酸电池压缩空气储能电气储能超导储能化学储能熔融盐储能物理储能抽水储能锂离子电池热储能电化学储能液流电池飞轮储能钠硫电池光伏储能系统原理及实现架构介绍合成天然气电解水制氢储能主要储能在功率、时间维度分布及应用图光伏储能系统原理及实现架构介绍根据中国能源研究会储能专委会/中关村储能产业技术联盟(CNESA)全球储能项目库的不完全统计,截至2021年底,全球已投运电力储能项目累计装机规模209.4GW,同比增长9%。其中,抽水蓄能的累计装机规模占比首次低于90%,比去年同期下降4.1个百分点;新型储能的累计装机规模紧随其后,为25.4GW,同比增长67.7%,其中,锂离子电池占据绝对主导地位,市场份额超过90%。全球储能市场规模光伏储能系统原理及实现架构介绍预计2026年新型储能累计规模将达到48.5GW,2022-2026年复合年均增长率(CAGR)为53.3%,市场将呈现稳步、快速增长的趋势。国内新型储能市场预测光伏储能系统原理及实现架构介绍现状分析光伏储能系统原理及实现架构介绍光伏-储能系统光伏储能系统原理及实现架构介绍•光伏系统包括光伏组件、光伏功率优化器、光伏逆变器光伏组件光伏功率优化器光伏逆变器光伏系统光伏储能系统原理及实现架构介绍•目前常用的光伏组件主要分为两种:单晶组件和多晶组件。多晶组件生产过程便捷,是更经济、普遍的选择。该组件有多种规格及颜色,适用于民用和大型项目,以及离网和并网系统。单晶组件将光能转化为电能的效率更高,也更节省空间,持久耐用,且设计美观,是住宅及小型商用屋顶安装的理想解决方案。光伏组件光伏储能系统原理及实现架构介绍•功率优化器是一种直流输入、直流输出的组件级别电力电子设备。每一至两块光伏组件连接一个具有最大功率点跟踪功能的功率优化器,优化器可根据串联电路需要,将低电流转化为高电流,最后将各功率优化器的输出端串联并接入汇流箱或逆变器,可实现组件级别的控制。•实时数据监控•电量优化提升•安全快速关断•异常及时响应光伏功率优化器光伏储能系统原理及实现架构介绍最大功率点跟踪,MPPT(MaximumPowerPointTracking)控制器能够实时侦测太阳能板的发电电压,并追踪最高电压电流值(VI),使系统以最大功率输出对蓄电池充电。应用于太阳能光伏系统中,协调太阳能电池板、蓄电池、负载的工作,是光伏系统的大脑。由于光照、温度具有不确定性,故需要MPPT控制来追踪系统当前的最大功率状态,以达到最佳效能。MPPT光伏储能系统原理及实现架构介绍下图中,光伏电池工作在25℃,光照分别是1000W/m2(橙色)、800W/m2(红色)、600W/m2(蓝色)。下图中,光照设定为1000W/m2,工作温度分别是25℃(蓝色)、45℃(红色)、65℃(橙色)。PV板光...
