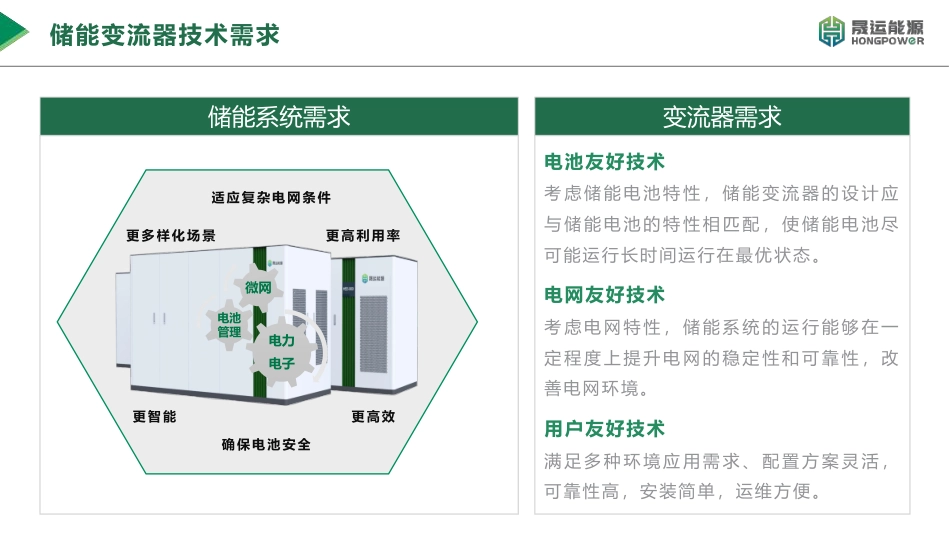

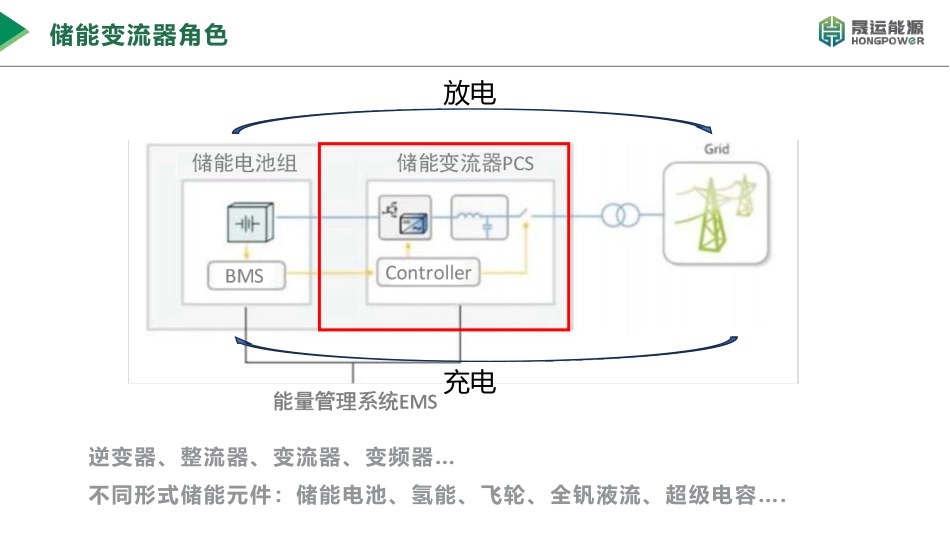

储能变流器角色逆变器、整流器、变流器、变频器…不同形式储能元件：储能电池、氢能、飞轮、全钒液流、超级电容….充电放电确保电池安全更高利用率更智能适应复杂电网条件更多样化场景更高效电力电子电池管理微网储能变流器技术需求电池友好技术考虑储能电池特性，储能变流器的设计应与储能电池的特性相匹配，使储能电池尽可能运行长时间运行在最优状态。电网友好技术考虑电网特性，储能系统的运行能够在一定程度上提升电网的稳定性和可靠性，改善电网环境。用户友好技术满足多种环境应用需求、配置方案灵活，可靠性高，安装简单，运维方便。储能系统需求变流器需求1、电池友好技术——电池柔性成组技术核心：对变流器拓扑结构优化设计，改变电池串并联成组方式，降低电池单体不一致对整体的影响，优化电池匹配，提高电池容量利用率，减小故障风险和范围。问题：电池特性差异带来“短板”效应应对1：电池筛选、温度控制无法解决长期运行和衰退问题应对2：电池柔性成组电力电子+电池2.752.852.953.053.151、电池友好技术——电池柔性成组技术集中式集散式组串式级联式并联式高压非隔离+低压隔离单级拓扑/双级拓扑交流级联/直流级联单簇/多簇1、电池友好技术——电池柔性成组技术基于dSPACE、RT-LAB、TyphoonHIL、RTDS系列全实时数字仿真及半实物仿真平台，完成了多种电池柔性成组技术路线的研究及验证。（1）谐振抑制技术弱电网与变换器之间的谐振机理弱电网与多变换器之间交互作用有源阻尼和无源阻尼的混合应用2、电网友好技术——交流适稳控制技术（2）构网型储能变流器技术虚拟惯性——暂态电压和功率解耦参数自适应——响应速度和稳定性分布自主网——配置和控制灵活性解耦有功无功改进型虚拟同步机技术虚拟同步电机控制2、电网友好技术——交流适稳控制技术（3）适稳控制相关技术指标ü一次调频：响应时间≤50ms，调节时间≤100msü惯量响应：响应时间≤50ms，调节时间≤100msü连续故障穿越：电网电压正负序分离时间小于2ms，故障检测时间小于4ms，故障期间无功支撑响应时间小于10ms，具备连续故障穿越能力ü并网与黑启动：具备短路阻抗比SCR=1.1的极弱电网支撑能力且无振荡环流ü振荡抑制：阻尼控制，宽频带抑制振荡ü并网并联数量：支持大于16台设备并机运行能力2、电网友好技术——交流适稳控制技术3、用户友好技术——小型化、模块化、集成化技术（1）新型电力电子器件应用SIC器件——大功率电力电力变换器GaN器件——中小功率电力电子变换器国家重点研发计划“支撑低碳冬奥的智能电网综合示范工程（2016YFB0900500）“200kW×4大功率模块化充放电控制器，全SiC器件，飞跨电容三电平DC/DC500kW群控式AC/DC整流器，全SiC器件，T型三电平PWM，最高效率98.62%2.5kW/48V/375V双向隔离DC/DC变换器SiC/GaN，效率98%，用于低压电池模组柔性成组3、用户友好技术——小型化、模块化、集成化技术（2）储能变流器融合设计PCS+BMS+EMS集成设计PCS+高压盒集成设计晟运能源晟运能源公司简介HONGPOWERPROFILE北京晟运能源科技有限公司专注于新型储能技术研究及产品开发，以自有技术为核心，以能源科技创新为主导。是储能设备、储能系统集成与储能服务于一体的集成服务商，公司与上下游深度合作，为用户提供安全高效的储能电站开发、设计、建设和运营一站式整体解决方案。储能系统集成储能核心设备储能电站投资负极材料光储直柔晟运能源PowerTank系列——源网侧储能系统PowerRack系列——用户侧储能系统PowerLink系列——光储直柔直流组网电源核心技术关键部件服务内容云链智安(智慧运管云平台)晟运能源——储能变流器特点电网适稳技术优异并网电能质量，虚拟同步电机控制算法，连续高低电压穿越和振荡抑制能力。综合能效优化技术功率回路控制参数和热管理回路运行方式实时调整。实时仿真技术多尺度高精度变流器实时仿真模型，准确反映储能变流器并网暂稳态性能。晟运能源——储能变流器晟运能源——协调控制器功能对集成系统的运行状态进行监测分析，打通电气、电池、环控和消防等环节信息和控制壁垒，从系统层面进行协调优化；特点l云边协同l多元融合l综合优化l本地自治及多重保护l...
