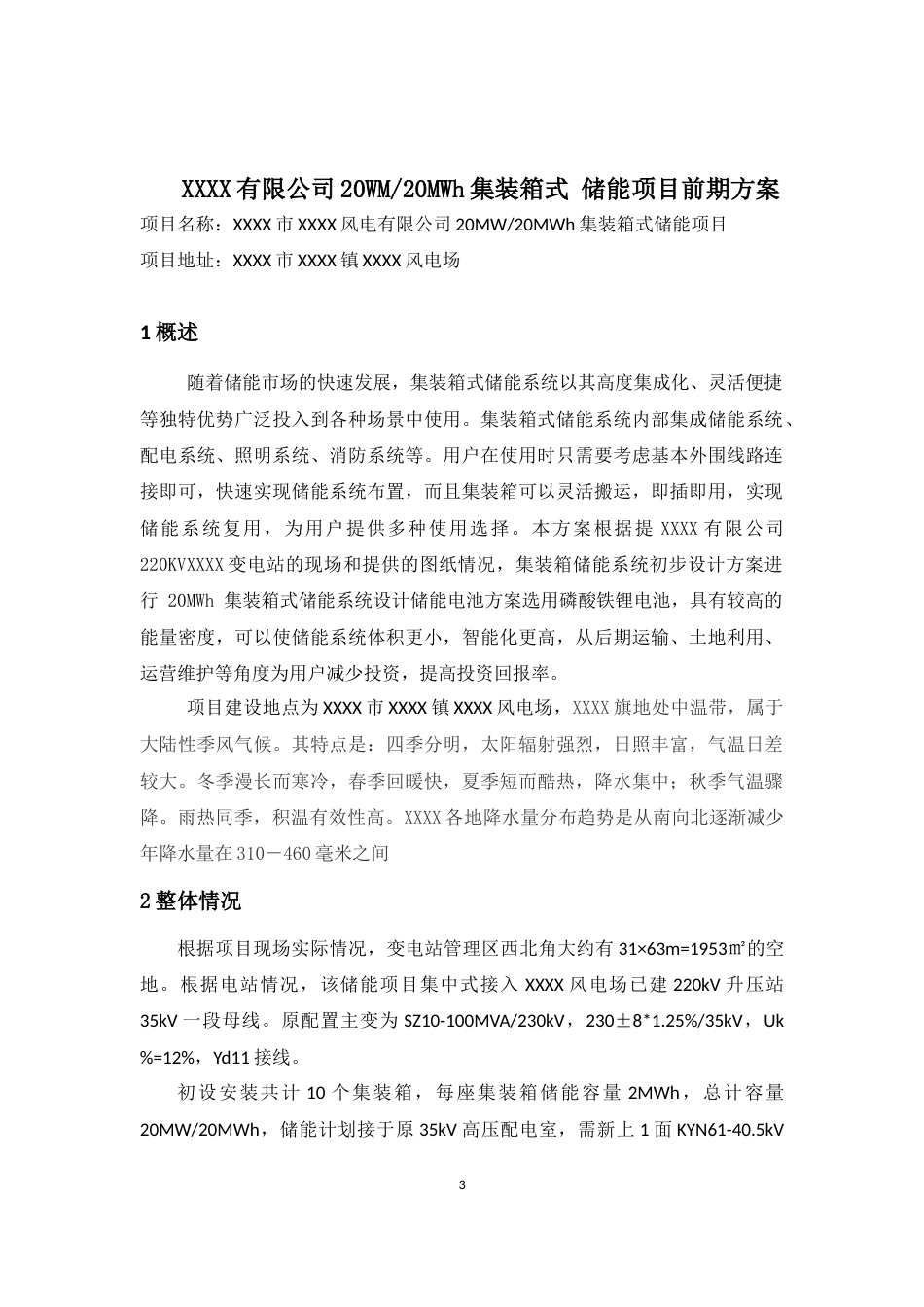

XXXX有限公司XXXX220kV风电场20WM/20MWh集装箱式储能项目前期方案XXXX有限公司20XX年5月31日1目录1概述.............................................................................................................................32整体情况.....................................................................................................................33集装箱储能20WM系统集成方案整体设计...............................................................54电池系统.....................................................................................................................65电池管理系统.............................................................................................................66储能电站总平面方案设计：.....................................................................................87主设备清单.................................................................................................................98公司简介...................................................................................................................112XXXX有限公司20WM/20MWh集装箱式储能项目前期方案项目名称：XXXX市XXXX风电有限公司20MW/20MWh集装箱式储能项目项目地址：XXXX市XXXX镇XXXX风电场1概述随着储能市场的快速发展，集装箱式储能系统以其高度集成化、灵活便捷等独特优势广泛投入到各种场景中使用。集装箱式储能系统内部集成储能系统、配电系统、照明系统、消防系统等。用户在使用时只需要考虑基本外围线路连接即可，快速实现储能系统布置，而且集装箱可以灵活搬运，即插即用，实现储能系统复用，为用户提供多种使用选择。本方案根据提XXXX有限公司220KVXXXX变电站的现场和提供的图纸情况，集装箱储能系统初步设计方案进行20MWh集装箱式储能系统设计储能电池方案选用磷酸铁锂电池，具有较高的能量密度，可以使储能系统体积更小，智能化更高，从后期运输、土地利用、运营维护等角度为用户减少投资，提高投资回报率。项目建设地点为XXXX市XXXX镇XXXX风电场，XXXX旗地处中温带，属于大陆性季风气候。其特点是：四季分明，太阳辐射强烈，日照丰富，气温日差较大。冬季漫长而寒冷，春季回暖快，夏季短而酷热，降水集中；秋季气温骤降。雨热同季，积温有效性高。XXXX各地降水量分布趋势是从南向北逐渐减少年降水量在310－460毫米之间2整体情况根据项目现场实际情况，变电站管理区西北角大约有31×63m=1953㎡的空地。根据电站情况，该储能项目集中式接入XXXX风电场已建220kV升压站35kV一段母线。原配置主变为SZ10-100MVA/230kV，230±8*1.25%/35kV，Uk%=12%，Yd11接线。初设安装共计10个集装箱，每座集装箱储能容量2MWh，总计容量20MW/20MWh，储能计划接于原35kV高压配电室，需新上1面KYN61-40.5kV3高压开关柜1面，上面配置综合保护1台。储能集装箱南北方向，东西阵列式排布，布置见下图。图120MWh储能系统集装箱布置图4图2图6变电站西北角储能安装现场图3集装箱储能20WM系统集成方案整体设计本工程可安装10座磷酸铁锂电池储能站，总储能容量为20MWh，每套储能系统接入1台SCB10-2000-38.5/0.5/0.5kV低压分裂升压变压器，共10台变压器，然后10台变压器高压侧经汇集1条线路接入35kV高压配电室新装备用柜间隔。项目建设内容主要包括：储能式集装箱(每套含2MWh磷酸铁锂储能蓄电池、2面直流汇流柜、2套功率变换系统PCS、BMS系统）。箱式变电站（每套含2面低压进线柜、35kV变压器、1面高压出线柜）。10套储能站配套的基础结构、5电缆沟道等土建工程。35kV高压配电室有预留空位，可做为本系统接入柜位置，配置35kV线路保护测控装置1套，本风电场原采用南瑞监控后台，为保证本次通讯接入可靠性，本次配置线路保护测控应与原南瑞保护保持一致。配置中增加双向四象限电能计费表1块，等级0.2s级，电能表可安装于主控室电子间电度表屏柜备用位置上，原风电场电量采集器为威胜厂家，因此为保证接入，...
