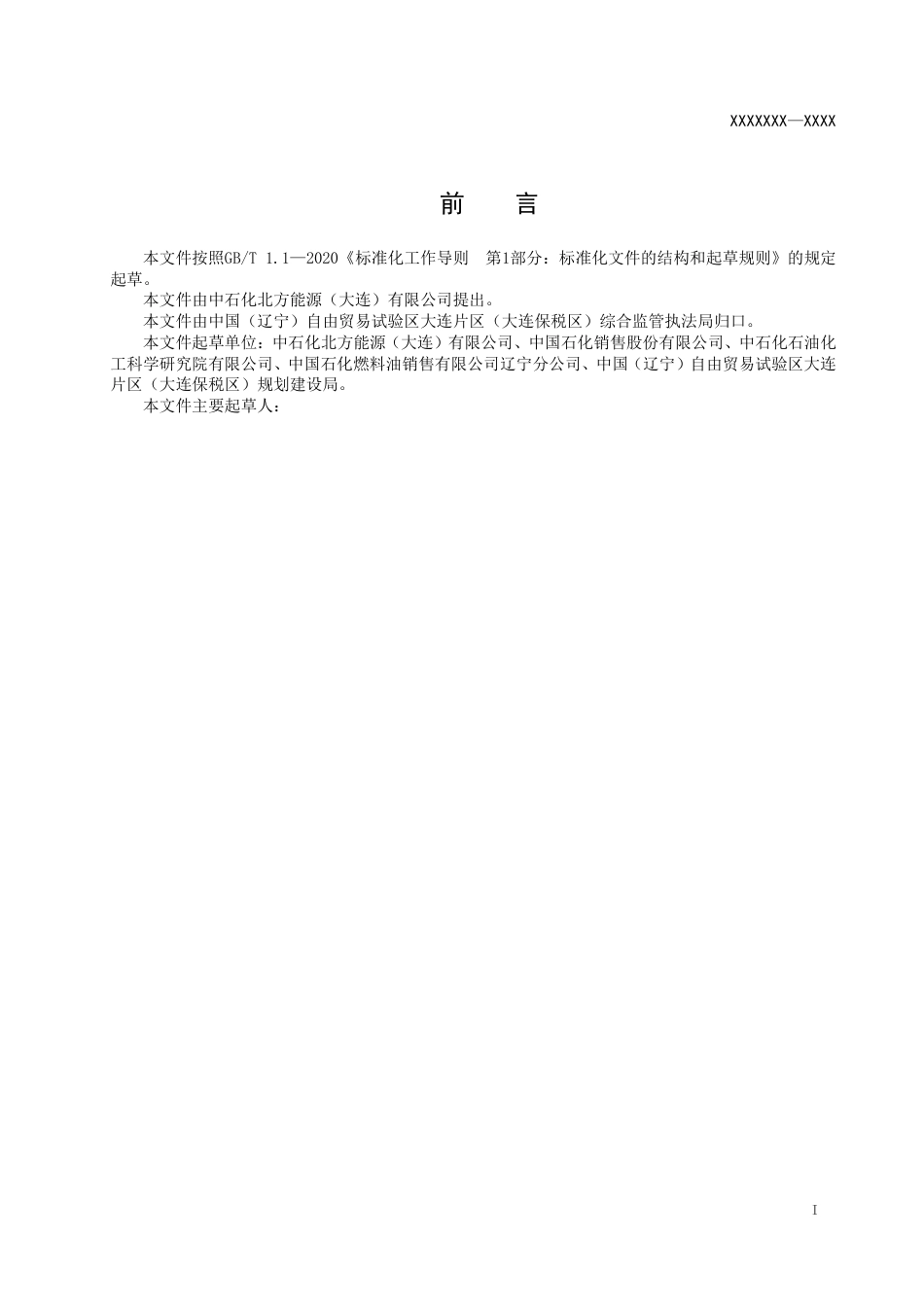

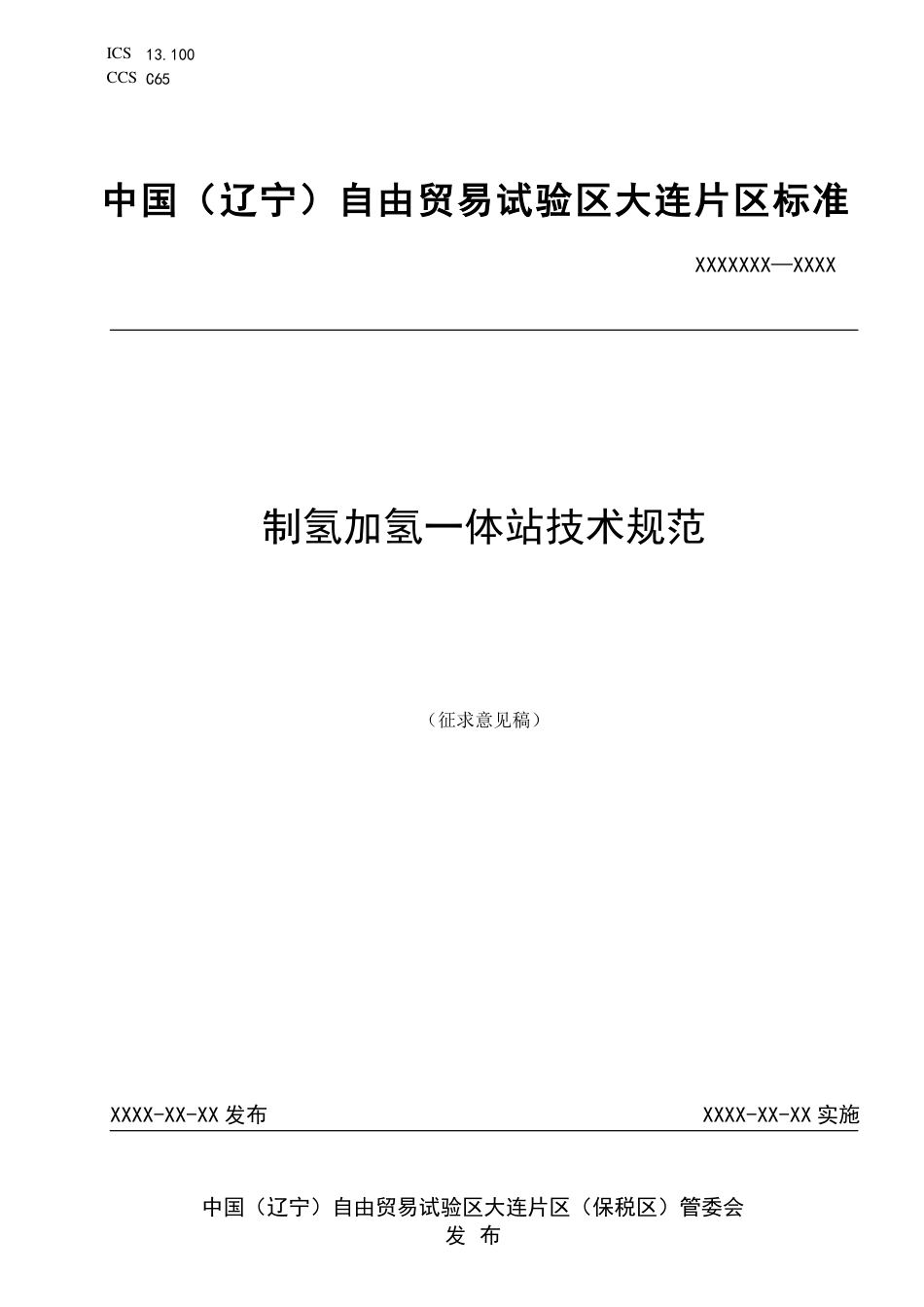

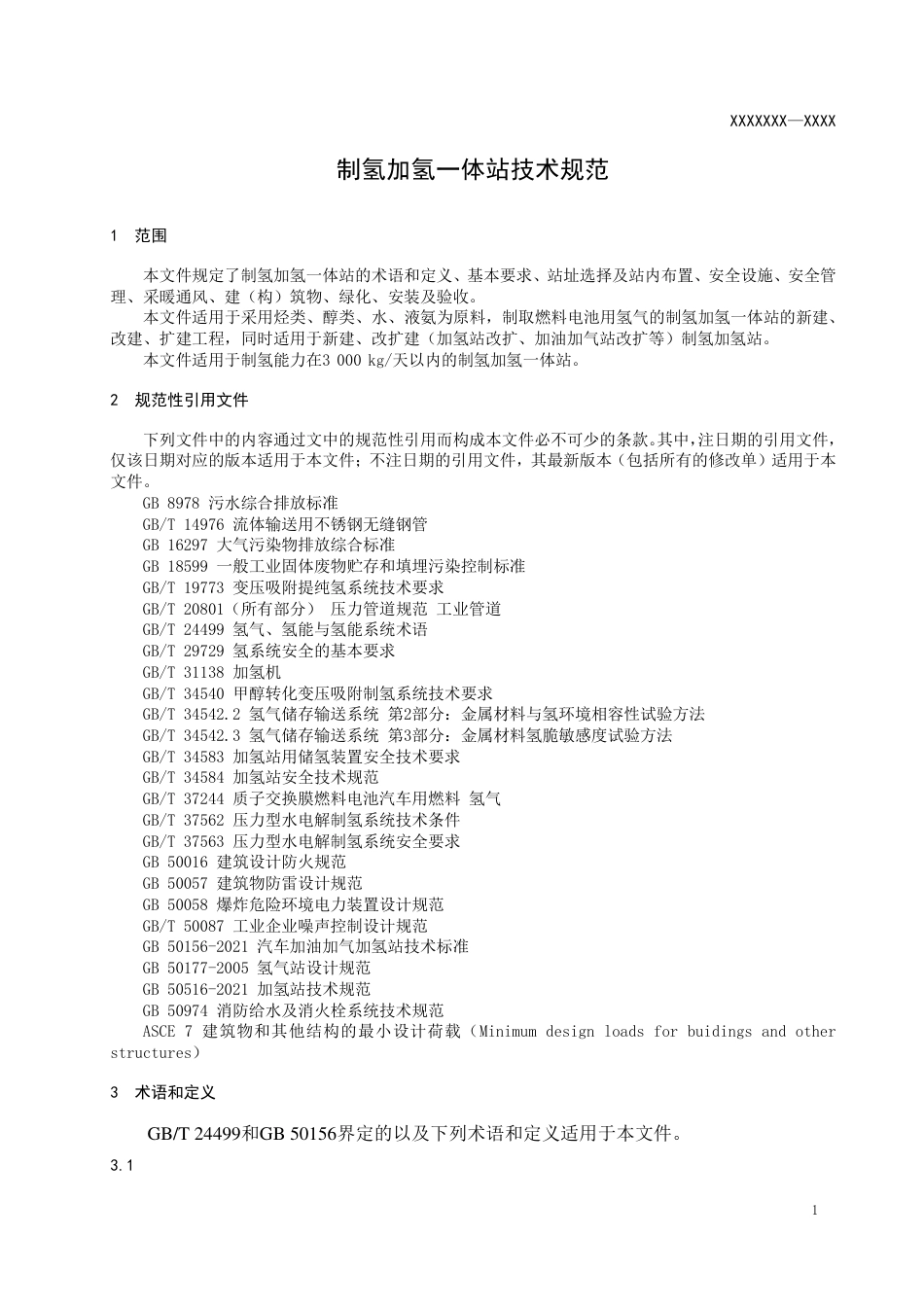

ICS13.100CCSC65中国（辽宁）自由贸易试验区大连片区标准XXXXXXX—XXXX制氢加氢一体站技术规范（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施中国（辽宁）自由贸易试验区大连片区（保税区）管委会发布XXXXXXX—XXXXI前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件由中石化北方能源（大连）有限公司提出。本文件由中国（辽宁）自由贸易试验区大连片区（大连保税区）综合监管执法局归口。本文件起草单位：中石化北方能源（大连）有限公司、中国石化销售股份有限公司、中石化石油化工科学研究院有限公司、中国石化燃料油销售有限公司辽宁分公司、中国（辽宁）自由贸易试验区大连片区（大连保税区）规划建设局。本文件主要起草人：XXXXXXX—XXXX1制氢加氢一体站技术规范1范围本文件规定了制氢加氢一体站的术语和定义、基本要求、站址选择及站内布置、安全设施、安全管理、采暖通风、建（构）筑物、绿化、安装及验收。本文件适用于采用烃类、醇类、水、液氨为原料，制取燃料电池用氢气的制氢加氢一体站的新建、改建、扩建工程，同时适用于新建、改扩建（加氢站改扩、加油加气站改扩等）制氢加氢站。本文件适用于制氢能力在3000kg/天以内的制氢加氢一体站。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB8978污水综合排放标准GB/T14976流体输送用不锈钢无缝钢管GB16297大气污染物排放综合标准GB18599一般工业固体废物贮存和填埋污染控制标准GB/T19773变压吸附提纯氢系统技术要求GB/T20801（所有部分）压力管道规范工业管道GB/T24499氢气、氢能与氢能系统术语GB/T29729氢系统安全的基本要求GB/T31138加氢机GB/T34540甲醇转化变压吸附制氢系统技术要求GB/T34542.2氢气储存输送系统第2部分：金属材料与氢环境相容性试验方法GB/T34542.3氢气储存输送系统第3部分：金属材料氢脆敏感度试验方法GB/T34583加氢站用储氢装置安全技术要求GB/T34584加氢站安全技术规范GB/T37244质子交换膜燃料电池汽车用燃料氢气GB/T37562压力型水电解制氢系统技术条件GB/T37563压力型水电解制氢系统安全要求GB50016建筑设计防火规范GB50057建筑物防雷设计规范GB50058爆炸危险环境电力装置设计规范GB/T50087工业企业噪声控制设计规范GB50156-2021汽车加油加气加氢站技术标准GB50177-2005氢气站设计规范GB50516-2021加氢站技术规范GB50974消防给水及消火栓系统技术规范ASCE7建筑物和其他结构的最小设计荷载（Minimumdesignloadsforbuidingsandotherstructures）3术语和定义GB/T24499和GB50156界定的以及下列术语和定义适用于本文件。3.1XXXXXXX—XXXX2制氢加氢一体站on-sitehydrogenfuelingstation以站内制氢系统作为氢源，将制氢设备和加氢设施布置在一起的为氢燃料电池汽车储氢瓶充装氢燃料的专门场所。3.2站内制氢系统on-sitehydrogenproducingsystem在加氢站内设置的制氢系统，将制氢原料转化氢气的成套设备，工况适合于加氢站的设备类型，通常是制氢、纯化及其配套设施的总称。3.3制氢原料rawmaterialsforhydrogenproduction输入到制氢设备中作为反应物或作为能源的化学物质，包括烃类、醇类、水、液氨等。3.4充卸氢fillingandunloadinghydrogen氢气集数管车充入或卸出氢气。3.5加氢机hydrogendispenser给交通运输工具的储氢瓶充装氢气，并具有控制、计量、计价等功能的专用设备。3.6氢气储存系统hydrogenstoragesystem用于储存气态氢的压力容器与必要的安全附件及压力检测、显示仪器等。4基本要求4.1制氢加氢一体站采用站内制氢系统供氢，可独立建设，也可与天然气加气站、加油站、和充（换）电站联合建站。4.2独立制氢加氢一体站的等级划分应符合GB50516的要求，如表1所示，与油、气等合建站等级划分应符合GB50156的要求，与充（换）电站合建站等级划分应符合GB/T34584的要求。表1独立制氢加氢一体站等级划分等级储氢容器容量（kg）总容量G单罐容量一级5000≤G≤8000≤2000二级3000＜G...
