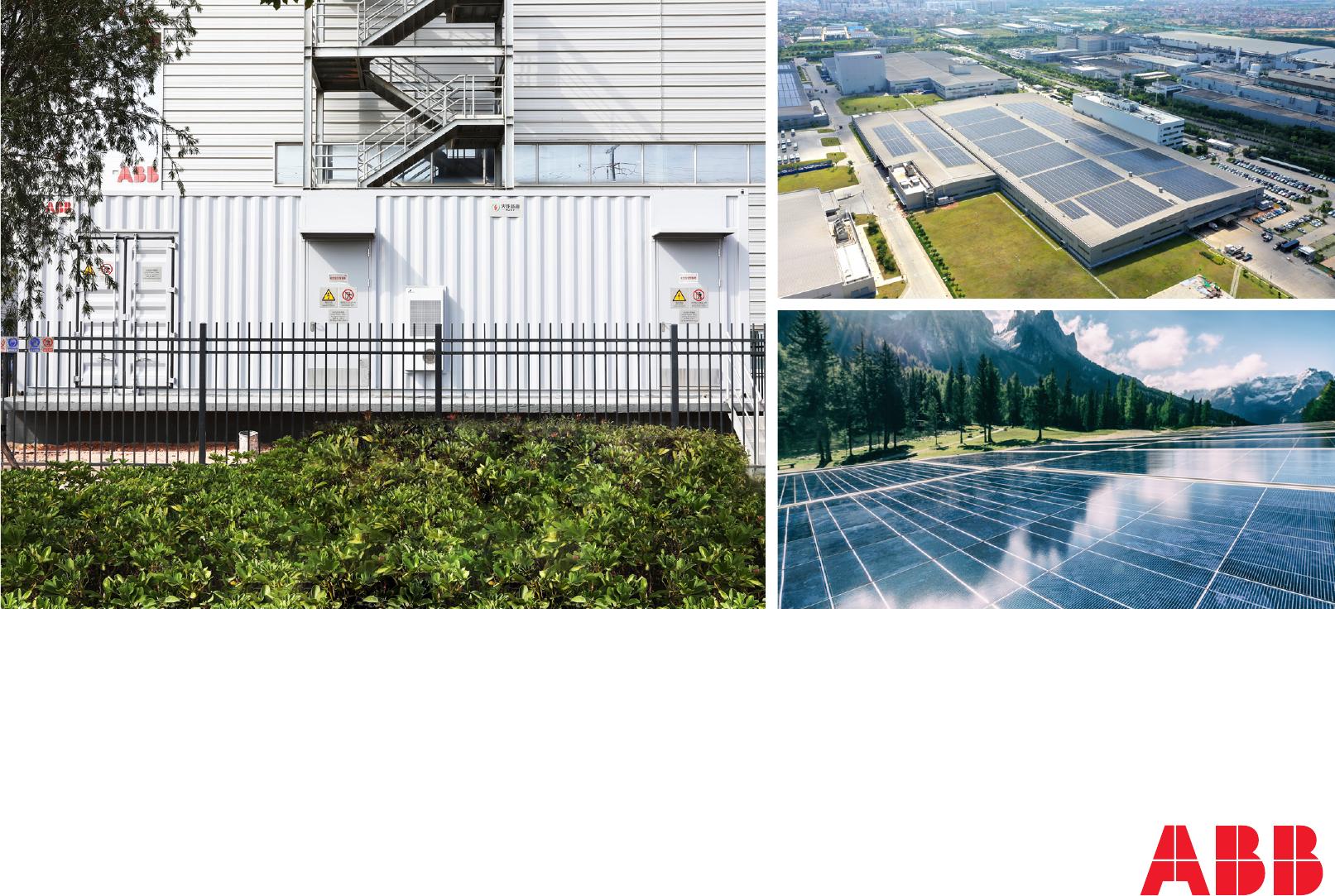

—eStorageFlex分布式储能解决方案构建能源新生态12应用领域应用场景34应用方案联系我们4eStorageFlex分布式储能解决方案—1应用领域工商业在双碳目标下，能源结构持续绿色低碳转型。随着新型电力系统的建设，储能作为“源-网-荷-储”重要组成因素，是构建新型电力系统的重要技术和基础装备。储能不仅可以平滑可再生能源的波动性，助力可再生能源最大化就地消纳，也可作为虚拟电厂的一部分，接受虚拟电厂平台的控制调度，按照大电网的需求进行充放电，提供电能量或辅助服务参与电力市场交易，从而在电力市场获得收益。需求侧响应智慧微电网光伏储能充电桩照明系统暖通空调eStorageFlex分布式储能解决方案5—1应用领域eStorageFlexeStorageFlex分布式智慧储能小屋解决方案秉承分布式智慧储能小屋一体化，模块化的设计理念。配置三重安全防护措施，确保运行、维护及设备本体的安全可靠性。结合数字化技术，实现新能源的高效利用；通过智慧储能算法，提高充放电性能，延长电池寿命。6eStorageFlex分布式储能解决方案—2应用场景削峰填谷抑制波动输出电能吸收电能可再生能源发电计划消费电能光伏发电输出电能负荷吸收电能储能储能充电放电充电放电使可再生能源发电的功率输出保持在一定波动范围内。用于降低峰值需求，以实现运行经济性。降低需求费用（电力费用）和安装容量。用户收益参与电力需求响应。•提升光伏并网友好度。用户收益•通过减少高峰需求（最大需量）费用来节省电费。•降低高峰市电用电需求，获得需求侧响应补贴。eStorageFlex分布式储能解决方案7—2应用场景源荷平衡备用电源输出电能输电故障负荷吸收电能吸收电能输出电能储能储能充电放电放电为新能源电源提供输出时移，达到源荷动态平衡。储能系统可以在毫秒内做出响应，以保持电网连续性。保持在充电水平，随时准备响应断电，以提供有效的能源后备。用户收益•提升光伏发电的消纳率。用户收益•将停电的影响降至最低，提高了生产效率和产品质量。8eStorageFlex分布式储能解决方案—3应用方案数字化赋能机器—负载实时及其预测值学智能充放优化最大功率限值习算光伏实时及其预测值法储能系统实时状态进一初步预估充放电策略步优细化至电芯的监控管理，优化SoC，结合电池实时状态和实际运行工况，制定SoC充放策略化提高充放电性能，减少电池循环老化，延长电池使用寿命。SOC_maxDODSOC24htSOC_mineStorageFlex分布式储能解决方案9—3应用方案数字化赋能源荷—源荷平衡储能EMS集成到能源管理系统，实现清洁能源高效利用：•平滑光伏波动；提升新能源就地消纳率。•参与“源网荷储”调控，构建智慧微电网，实现需求侧精准响应。•作为备用电源，提供可靠电力支持。储能及其负荷的灵活调控实现源荷平衡10eStorageFlex分布式储能解决方案—3应用方案—园区eStorageFlex40•可配置本地HMI显示，储能小屋数据一目了然•可设置观察窗，无需进入，统揽全局典型应用中压开关柜为园区打造的分布式储能整体解低压开关柜决方案：平抑波动，提升分布式光伏接入的稳定性；源荷平衡，消防提高光伏的本地消纳率。变压器EMSPCS空调电池簇eStorageFlex分布式储能解决方案11—3应用方案—园区一体化集成CloudIoT-远程管理remotecare园区能源管理系统—本地能源管理系统EMSHMIeStorageFlex-本地显示分布式智慧储能小屋依托于ABB在电气领域的专业能力，集成中低压交流配辅助设施电设备，无论是整体架构还-火灾消防系统是具体的技术细节都经过充-空调系统分的设计论证，实现从末端电池组到中压并网点的一体中压开关柜变压器低压开关柜PCSDC汇流柜电池簇化方案架构。-BMS12eStorageFlex分布式储能解决方案—3应用方案—园区安全可靠运行安全•系统化配置联闭锁逻辑、监控保护逻辑及对应的报警和急停措施。•气体环流系统，实现暖通冷热通道分离，保证电池工作在规定的温湿度范围内。•配置户外型本地HMI，动态监测储能小屋，运行数据一目了然。运维安全常规巡检，操作人员无需步入电池室仓内，通过外设HMI读取电池运行的状态信息，完成巡视工作，降低人身安全风险。消防安全配置锂电池储能专用火灾探测及抑制系统，实现电池簇内极早期危险源的探测与预警，并设有空间级和电池簇分簇级双重保护，确保火灾风险及时预警。eStorageFlex分布式储能解决方案13—3应用方案—园区描述Flex40-1000eStorageFlex40整体数据外形尺寸（长x宽x高）40ft（12192mmx2438mmx2896mm）参数配置消防报警和灭火全氟己酮/七氟丙烷温控方式风冷工作温度-20°C~+50°C工作海拔<=2000m相对湿度5%to95%无凝露保护等级IP54电池系统（参数以最终选定电芯为主）电芯规格（LFP）280Ah电池循环寿命≥8000次额定输出功率500kW电池额定能量1075kwh额定充放倍率交流测0.5C额定交流电压额定频率400V电压失真度（THDi）50Hz功率因素范围<3%>0.99标配风冷，也具备液冷方案标配0.5C，也具备1C方案14eStorageFlex分布式储能解决方案—3应用方案—建筑eStorageFlex10•可基于项目需求选配变压器其及低压柜•可配置本地HMI显示，储能小屋数据一目了然典型应用•可设置观察窗，无需进入，统揽全局为建筑行业打造的分布式储能解决方案，是实储能变流器现光储直柔绿色低碳建消防灭火系统筑微电网的主要元素。EMS电池簇eStorageFlex分布式储能解决方案15—3应用方案—建筑更友好的环境融合建筑—和谐统一建筑储能小屋可以依据环境储能环境特点提供与其和谐一体的外观设计。定制化设计16eStorageFlex分布式储能解决方案—3应用方案—建筑更可靠的安全保障PCS消防运行安全电池暖通•户外工业级集装箱式设计，可靠保证设备及人身的安全。电气联锁示意图空调•系统化配置联闭锁逻辑、监控保护逻辑及对应的报警和急停措施。•可配置户外型本地HMI，动态监测储能小屋，运行数据一目了然。消防安全•配置符合相关标准要求的火灾探测及抑制系统。BMS电池高压箱eStorageFlex分布式储能解决方案17—3应用方案—建筑描述Flex10-200Flex10-400eStorageFlex10整体数据外形尺寸（长x宽x高）10ft（2991mmx2438mmx2896mm）参数配置消防报警和灭火七氟丙烷温控方式风冷工作温度工作海拔-20°C~+50°C相对湿度<=2000m保护等级电池系统（参数以最终选定电芯为主）5%to95%无凝露电芯规格（LFP）IP54电池循环寿命额定输出功率100kW280Ah电池额定能量215kwh≥8000次额定充放倍率交流测200kW额定交流电压430kwh额定频率0.5C电压失真度（THDi）功率因素范围400V50Hz标配风冷，也具备液冷方案<3%标配0.5C，也具备1C方案>0.9918eStorageFlex分布式储能解决方案—3应用方案低压开关柜储能配电系统总览直流隔离开关电涌保护器PCS储能变流器PCSPCS直流侧交流侧eStorageFlex分布式智慧储能小屋中压开关柜交流断路器式隔离开关直流断路器式隔离开关eeStorageFlex分布式储能解决方案19—4联系我们eStorageFlexAbility了解更多分布式智慧储能小屋了解其他Ability相关信息数字化解决方案联系我们—联系我们www.abb.com.cnABB(中国)客户服务热线电话:400-820-9696/800-820-9696电邮:contact.center@cn.abb.comABB电气官方网站ABB电气微信服务号ABB电气微信订阅号样本所载述的产品资料以实物为准，若有变更恕不另行通知，9AKK108468A9321_ZH_REVA01-2024XM-VSABB（中国）有限公司拥有最终解释权。©Copyright2024ABB版权所有。
